打桩工程及基础垫层共44页文档

2打桩及基础垫层-工程量计算规则

打桩及基础垫层-工程量计算规则一、打桩1、打预制钢筋砼桩的体积，按设计桩长(包括桩尖，不扣除桩尖虚体积)乘以桩截面面积以立方米计算：管桩的空心体积应扣除，管桩的空心部分设计要求灌注砼或其他填充材料时，应另行计算。

2、接桩：按每个接头计算。

3、送桩：以送桩长度(自桩顶面至自然地坪另加500mm)乘桩截面面积以立方米计算。

4、打孔沉管、夯扩灌注桩：(1)灌注砼、砂、碎石桩使用活瓣桩尖时，单打、复打桩体积均按设计桩长(包括桩尖)另加250mm(设计有规定，按设计要求)乘以标准管外径以立方米计算。

使用预制钢筋砼桩尖时，单打、复打桩体积均按设计桩长(不包括预制桩尖)另加250mm乘以标准管外径以立方米计算。

(2)打孔、沉管灌注桩空沉管部分，按空沉管的实体积计算。

(3)夯扩桩体积分别按每次设计夯扩前投料长度(不包括预制桩尖)乘以标准管内径体积计算，最后管内灌注砼按设计桩长另加250mm乘以标准管外径体积计算。

(4)打孔灌注桩、夯扩桩使用预制钢筋砼桩尖的，桩尖个数另列项目计算，单打、复打的桩尖按单打、复打次数之和计算(每只桩尖30元)。

5、泥浆护壁钻孔灌注桩：(1)钻土孔与钻岩石孔工程量应分别计算。

土与岩石地层分类详见附表。

钻土孔自自然地面至岩石表面之深度乘设计桩截面积以立方米计算：钻岩石孔以入岩深度乘桩截面面积以立方米计算。

(2)砼灌入量以设计桩长(含桩尖长)另加一个直径(设计有规定的，按设计要求)乘桩截面积以立方米计算：地下室基础超灌高度按现场具体情况另行计算。

(3)泥浆外运的体积等于钻孔的体积以立方米计算。

6、凿灌注砼桩头按立方米计算，凿、截断预制方(管)桩均以根计算。

7、深层搅拌桩、粉喷桩加固地基，按设计长度另加500mm(设计有规定，按设计要求)乘以设计截面积以立方米计算(双轴的工程量不得重复计算)，群桩间的搭接不扣除。

8、人工挖孔灌注砼桩中挖井坑土、挖井坑岩石、砖砌井壁、砼井壁、井壁内灌注砼均按图示尺寸以立方米计算。

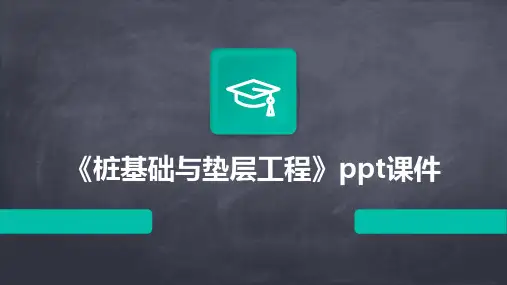

《桩基础与垫层工程》课件

02
桩基础设计
Chapter
桩基础设计原则
01
安全可靠
桩基设计应确保结构安全，避免因基础不均匀沉降导致结构破坏。
02
经济合理
在满足安全的前提下，优化设计方案，降低工程成本。
03
施工方便
设计应考虑施工可行性，尽量采用成熟、可靠的施工工艺。
04
环境友好
桩基设计应减少对周边环境的破坏和污染，合理利用资源。
详细描述
垫层的材料应具备足够的抗压强度、耐久性和稳定性，常用的垫层材料包括砂石、混凝土、沥青等。垫层的厚度应根据工程要求和土壤条件进行选择，以确保基础的稳定性和满足设计要求。
垫层施工方法与质量控制
总结词
垫层的施工方法和质量控制直接影响基础工程的性能和安全性。
详细描述
垫层的施工方法应根据工程要求和场地条件进行选择，常用的施工方法包括夯实法、压实法、灌浆法等。在施工过程中，应加强质量控制，确保垫层的平整度、密实度和承载能力符合设计要求，同时做好施工记录和验收工作。
某厂房垫层工程案例
总结词
大面积垫层、地基处理
VS
详细描述
该厂房垫层工程涉及大面积的垫层施工和地基处理，通过合理的垫层设计和地基处理技术，有效地提高了厂房地面的承载力和稳定性，满足了生产工艺的要求。
THANKS
感谢观看
桩基承载力计算
01
02
03
单桩承载力
根据土层参数、桩身材料强度等计算单桩所能承受的竖向荷载。
群桩承载力
考虑群桩相互影响，计算整个桩基能承受的竖向荷载。
水平承载力
计算桩基在水平荷载作用下的承载能力。
桩身结构设计

桩基础与垫层工程

第一节桩基础与垫层工程定额项目的划分及相关知识
第一节桩基础与垫层工程定额项目的划分及相关知识
5、钢板桩
用作水上、水下构筑物或深基础施工中的维护结构，具有强度高、结合紧密、不漏水、施工简便、施工速度快、可减少基坑开挖土方工程量，多临时工程可多次使用。截面形式有U型和Z型。
桩基础一、二级土的划分见定额。
夯扩桩夯扩部分体积如设计无具体尺寸的，每根桩暂按1.7m3计算。
基础垫层需支模板时，可执行模板项目。
项目
单位工程的工程量
钢筋混凝土方桩
150 m3
震动灌注混凝土桩
60 m3
灌注砂桩
60 m3
钻孔灌注混凝土桩
100 m3
潜水钻孔灌注混凝土桩
100 m3
钢筋混凝土管桩
50 m3
钢筋混凝土板桩
第一节桩基础与垫层工程定额项目的划分及相关知识
无论是方桩还是管桩均由桩尖和桩身组成。方桩常用截面有250×250；300×300；350×350；400×400四种，每节6-12m。管桩直径一般为300-600，每节4-12m。桩尖另用钢板制作。 3、常见桩基础的施工方法 1）桩的施工包括制做（或购成品桩）、运输、沉桩（打桩）三个过程。当单节桩不能满足设计要求时，应接桩；当桩顶标高要求低于桩架操作平台下时，由于打桩机的安装和操作要求，桩锤不能直接锤击到桩头，而必须把另一根桩（也称冲桩、送桩器）接到桩。
硫磺胶泥法---上节桩预留钢筋插入下节桩预留孔灌入硫磺胶泥。
沉桩的方法主要有：锤击沉桩、静力压桩、振动沉桩。其中:
锤击沉桩:最普通的施工方法，用落锤、柴油锤等桩锤，利用锤的冲击能克服对桩的桩阻力，使桩沉
到预定深度。静力压桩：借助压桩机的总重量将桩压入土中，使桩沉到预定深度，适用于软土层。振动沉桩：利用大功率电动振动器的振动桩锤使桩较快沉入土中，适用于砂土层。 3）沉桩的施工工艺：桩机就位、吊桩、打桩、送桩、接桩、拔桩、截桩等。 4、现场灌注混凝土桩按设计要求先在地基中形成桩孔，然后在孔内灌注混凝土制成混凝土桩或放下钢筋笼制成钢筋混凝土桩。

教学课件：第二章-打桩及基础垫层

03
基础垫层
基础垫层的定义与作用
基础垫层的定义
基础垫层是指在建筑物基础与土壤之间铺设的一层材料，用于支撑建筑物重量、分散荷载、保护基础和改善土壤性能。
基础垫层的作用
基础垫层在建筑物基础工程中起着至关重要的作用，它可以提高基础的承载能力、防止基础受压变形、防止土壤侵蚀基础、防止地下水对基础的侵蚀等。
02
打桩方法
锤击法打桩
总结词
高效、快速、适用于各种土层
详细描述
用于各种土层，特别是硬土和岩层，因为冲击力可以克服土层的阻力，使桩基深入到预定深度。
振动法打桩
总结词
振动沉桩效率高、无噪声、无污染
详细描述
振动法打桩是利用振动器产生的振动作用，使桩沉入土层中。这种方法的效率较高，且无噪声和无污染，适用于各种类型的土层，特别是软土和粘土。振动法打桩可以减少桩的截面面积，降低材料消耗，并且打桩后桩的承载力较高。
基础垫层的施工方法与注意事项
基础垫层的施工方法
基础垫层的施工方法包括平铺法、分层压实法等，应根据具体情况选择合适的施工方法，以确保垫层的密实度和稳定性。
VS
基础垫层施工注意事项
在基础垫层施工过程中，应注意以下几点：首先，应确保垫层材料的清洁度和平整度；其次，应控制好垫层的厚度和宽度；第三，应选择合适的压实方法和设备；最后，应做好质量检测和验收工作，确保垫层的质量和安全性。
基础垫层的材料与选择
基础垫层的材料
常用的基础垫层材料有砂、碎石、矿渣、灰土等，这些材料具有较好的承载能力和耐久性，能够满足建筑物对基础垫层的要求。
基础垫层材料的选择
在选择基础垫层材料时，应根据工程地质勘察报告、建筑物类型、荷载大小、土壤性质等因素综合考虑，选择合适的垫层材料，以确保建筑物的安全性和稳定性。

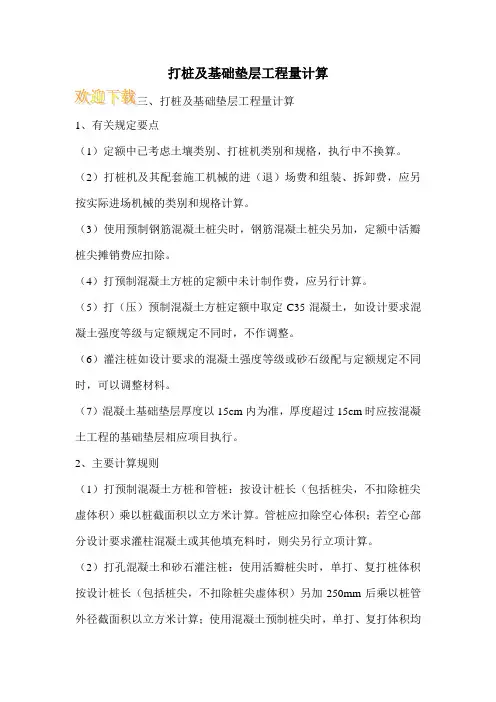

打桩及基础垫层工程量计算

打桩及基础垫层工程量计算1、有关规定要点（1）定额中已考虑土壤类别、打桩机类别和规格，执行中不换算。

（2）打桩机及其配套施工机械的进（退）场费和组装、拆卸费，应另按实际进场机械的类别和规格计算。

（3）使用预制钢筋混凝土桩尖时，钢筋混凝土桩尖另加，定额中活瓣桩尖摊销费应扣除。

（4）打预制混凝土方桩的定额中未计制作费，应另行计算。

（5）打（压）预制混凝土方桩定额中取定C35混凝土，如设计要求混凝土强度等级与定额规定不同时，不作调整。

（6）灌注桩如设计要求的混凝土强度等级或砂石级配与定额规定不同时，可以调整材料。

（7）混凝土基础垫层厚度以15cm内为准，厚度超过15cm时应按混凝土工程的基础垫层相应项目执行。

2、主要计算规则（1）打预制混凝土方桩和管桩：按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面积以立方米计算。

管桩应扣除空心体积；若空心部分设计要求灌柱混凝土或其他填充料时，则尖另行立项计算。

（2）打孔混凝土和砂石灌注桩：使用活瓣桩尖时，单打、复打桩体积按设计桩长（包括桩尖，不扣除桩尖虚体积）另加250mm后乘以桩管外径截面积以立方米计算；使用混凝土预制桩尖时，单打、复打体积均按设计桩长（不包括混凝土预制桩尖）另加250mm乘以桩管外径截面积以立方米计算。

（3）打孔、沉管灌注桩：空沉管部分，按空沉管的实体积以m3计算。

（4）泥浆护壁钻孔灌注桩：《1》钻孔：按钻土孔与钻岩石孔分别以体积计算。

钻土孔体积=自然地面至岩石表面之深度设计桩截面面积钻岩石孔体积=孔入岩深度设计桩截面面积《2》混凝土灌入量：体积=（设计桩长（含桩尖长）+桩径）桩截面面积《3》泥浆外运量：泥浆体积=钻孔体积。

（5）截断、修凿桩头：均按根数计算。

一根桩多次被截断，按截断次数计算。

（6）长螺旋或旋挖钻孔灌注桩：体积（单桩）=（设计桩长+500mm）螺旋外径（或设计截面面积）。

（7）深层搅拌桩、粉喷桩：体积（单桩）=（设计桩长+500mm）设计截面面积（8）泥浆运输量：按外钻孔体积以立方米计算。

打桩工程及基础垫层

桩的安装与固定
安装桩
将桩按照设计要求和施工顺序安装到预定位置。
固定桩
采用适当的方法对桩进行固定，确保桩在施工期间保持稳定。
桩的检测与验收
检测桩
使用检测仪器对桩的垂直度、承载力等指标进行检测，确保桩的质量和安全性。
验收桩
根据施工图纸和相关规范对桩进行验收，合格后进行下一道工序。
Part
04
基础垫层的作用与要求
根据施工图纸和现场实际情况，确定桩的具体位置。
测量放样
使用测量仪器对桩位进行精确测量和放样，确保桩位的准确性。
定位标记
在施工现场对桩位进行明确标记，以便施工人员准确找到桩位。
桩的制作与运
制作桩
根据设计要求和施工条件，选择合适的材料和工艺制作桩。
运输桩
将制作好的桩运输到施工现场，确保桩在运输过程中不受损坏。
钢桩的缺点在于价格昂贵，施工难度较大，需要专业的施工队伍
和技术支持。
其他类型的桩
• 其他类型的桩包括木桩、石灰桩、灰土桩等。这些类型的桩在特定的历史时期和特定的地区有一定的应用，但由于其承载力和耐久性等方面的限制，现已逐渐被混凝土桩和钢桩等现代桩型所取代。
Part
03
打桩工程流程
施工准备
现场勘查
垫层铺设前的准备工作
01
清理基层表面，确保基层平整、干净，无杂物和积水。
垫层的铺设
02
将制备好的垫层材料分层铺设，每层厚度应符合设计要求，并
确保铺设均匀。
垫层的夯实
03
采用适当的夯实机械对垫层进行夯实，确保垫层密实度符合要
求，同时避免过度夯实导致垫层材料破碎。
垫层质量的检测与验收

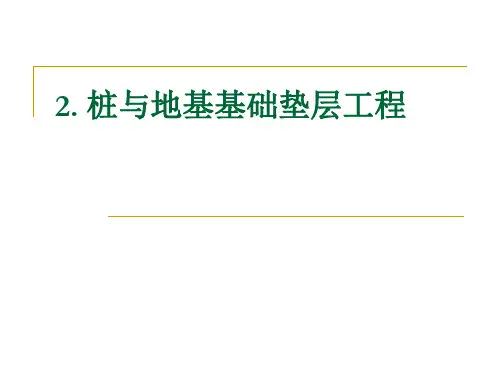

桩与地基基础垫层工程(学生使用)

2.3 桩与地基基础垫层补充说明
6、适用范围桩与地基基础工程适用于地基与边坡的处理、加固。本分部各项目适用于工程实体，如：地下连续墙适用于构成建筑物、构筑物地下结构部分的永久性的复合型地下连续墙。若作为深基础支护结构，如钢板桩、H钢桩、预制钢筋混凝土板桩、钻孔灌注混凝土排桩挡墙、预制钢筋混凝土排桩挡墙、人工挖孔灌注混凝土排桩挡墙、旋喷桩地下连续墙和基坑内的水平钢支撑、水平钢筋混凝土支撑、锚杆拉固、基坑外拉锚、排桩的圈梁、H钢桩之间的木挡土板以及施工降水等，应列入工程量清单措施项目费内，在分部分项工程量清单中不反映其项目。 7、充盈系数充盈系数是指在灌注桩材料时，实际灌注材料体积与按设计桩身直径计算的体积之比。例如，打孔灌注混凝土（砂）桩，充盈系数为 1.25（1.30）；钻孔灌注混凝土桩时，充盈系数为1.30。
一、打桩
1、打预制钢筋砼桩的体积，按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面面积以立方米计算；管桩的空心体积应扣除，管桩的空心部分设计要求灌注砼或其他填充材料时，应另行计算。 2、接桩：按每个接头计算。 3、送桩：以送桩长度（自桩顶面至自然地坪另加500mm）乘桩截面面积以立方米计算。 4、打孔沉管、夯扩灌注桩：（1）灌注砼、砂、碎石桩使用活瓣桩尖时，单打、复打桩体积均按设计桩长（包括桩尖）另加250mm（设计有规定，按设计要求）乘以标准管外径以立方米计算。使用预制钢筋砼桩尖时，单打、复打桩体积均按设计桩长（不包括预制桩尖）另加250mm乘以标准管外径以立方米计算。（2）打孔、沉管灌注桩空沉管部分，按空沉管的实体积计算。
项目名称打孔沉管灌注砼桩打孔沉管灌注砂（碎石）桩打孔沉管灌注砂石桩钻孔灌注砼桩（土孔）钻孔灌注砼桩（岩石孔）充盈系数 1.20 1.20 1.20 1.20 1.10 操作损耗率（%） 1.50 2.00 2.00 1.50 1.50

桩基及基础垫层工程

泥浆外运8KM 2-37+38*3
419.66 × =
砖砌泥浆池（桩68注） 364.55 ×1=
合计（1）~（6）之和
01 静力压预制管桩相管计价表工程量
03 送桩
05 成品管桩
07 静力压管桩：调整管桩材料费和管理费、利润，其余不变。
09 接桩：根据附注2换算
02 静力压管桩
04 接桩
1.50
2.00
2.00 1.50 1.50 2.00
【例】钻土孔灌注砼桩（现浇自拌C35砼，碎石最大粒径 31.5mm，充盈系数1.35），根据2004年计价表计算定额综合单价。
打桩不分土壤级别均按定额执行，泥浆护壁钻孔灌注砼桩分为钻土孔 (2-29~2-31)和钻岩石孔(2-32~2-34)两个部分，同一根桩遇到钻土孔和钻岩石孔应分别计算个自工程量并分别套相应定额，土孔和岩石孔的区分应见桩地层分类表(桩60附表)。
2
3
4
5
6
苏G18-2009图集分类、选用及编号
详见结施中桩承台大样、预应力管桩桩基设计说明
某4S店桩基工程
震动式沉管灌注砼桩工程量计算规则？工程量计算规则：使用活瓣桩尖时，按设计桩长（包括
桩尖）另加250mm乘以标准管外径以立方米计算。使用预制钢筋砼桩尖时，按设计桩长（不包括预制桩尖）另加250mm乘以标准管外径以立方米计算。活瓣桩尖就是桩尖由三块或若干块三角形的钢板组成的桩尖，通过钢丝绳等机关控制桩尖的开启和闭合。一般向下打的时为了减少阻力，桩尖是是闭合的；如要灌注混凝土时桩尖在混凝土的重力作用下边向上提边打开。管外径：377mm 桩长：见桩位布置图辅助4S店桩基工程的工程类别？制作兼打桩工程，桩长小于30m，为三类工程，管理费 11%，利润7% 定额换算：注意管理费和利润的调整

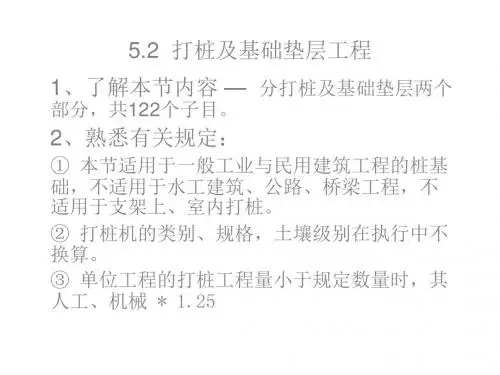

5.2打桩及基础垫层

⑦ 混凝土垫层厚度在 15 cm 以内，按本节垫层项目执行，大于时按混凝土基础相应项目执行。
3、掌握常用计算规则：
① 打预制钢筋混凝土桩按其体积计算。 V = S * L L — 设计桩长（包括桩尖，不扣除桩尖虚体积） S — 桩截面面积。管桩空心部分应扣除，若设计要求灌注填充材料，另行计算。
② 接桩按每个接头计算。 ③ 送桩 V = S * L 计算。
S — 桩截面面积。 L — 桩顶面至自然地坪 + 500 mm ④ 灌注混凝土桩使用预制钢筋混凝土桩尖时，单、复打桩工程量按体积计算。
V= S*L S — 标准管外径的截面面积。 L — 设计桩长（不包括预制桩尖）+ 250 mm ⑤ 预制桩尖按个数计算，每只综合单价为 30元。 ⑥ 基础垫层按体积计算。 V = S * L S — 图示垫层断面面积 L — 垫层长度。
.2 — 50 打震动沉管灌注桩15m以上 m³ 57.7 换
补
预制桩尖
个 20
366.96 30
21173.5 9
600
合计
21773. 59
例3：计算土方工程例1、2中的垫层。（1）垫层 S =0.7*0.1 = 0.07 m²
外墙长度 = 2*（6+8） = 28 m 内墙长度 = 6 – 2*0.35 = 5.3 m 垫层体积 V = 0.07*（28+5.3） = 2.33 m³ （2）条基下不属垫层，属砼基础，只需计算独立基础下垫层即可。
打桩：V=0.35*0.35*18*180 = 396.9 接桩：n = 2*180 = 360 个送桩：V=0.35*0.35*（3-
0.6+0.5*180=63.95m³
