控制系统参数优化及仿真

自动化控制系统的设计与优化自动化控制系统的设计与优化是现代工程领域中的重要问题之一。

随着科技的不断进步和工业化程度的提高，自动化控制系统在各个领域中起到了越来越重要的作用。

本文将就自动化控制系统的设计与优化展开讨论，涵盖了系统设计的要点以及优化方法的应用。

一、自动化控制系统的设计自动化控制系统的设计是指通过合理的电子元器件和控制算法的选择，构建能够自动控制和调节系统运行状态的一个整体系统。

设计一个好的自动化控制系统需要考虑以下几个方面：1. 系统结构设计：确定系统的功能模块和各个模块之间的关联关系。

一般来说，自动化控制系统包括输入传感器、控制器、执行器和输出等组成部分。

根据实际情况选择和设计这些组件的类型和数量，确保系统能够满足所需的功能和性能要求。

2. 控制算法设计：选择合适的控制算法来实现系统的控制目标。

常见的控制算法包括比例积分微分（PID）控制算法、模糊控制算法和模型预测控制算法等。

根据系统的特点和要求选择适合的控制算法，并进行参数调优，以达到系统的最佳控制效果。

3. 电子元器件的选择与布局：根据系统需求和性能要求选择合适的电子元器件，包括传感器、执行器、控制器等。

同时，合理规划和布局这些元器件的位置和连接方式，确保信号传输的可靠性和稳定性。

二、自动化控制系统的优化自动化控制系统的优化是指通过对系统参数和控制算法的调整，以进一步提高系统的控制性能和效率。

常见的优化方法包括以下几个方面：1. 参数调优：对控制算法的参数进行合理的调整，使系统响应速度更快、稳定性更好，并减小系统的超调和振荡。

通过分析系统的数学模型和仿真实验，可以确定最优的参数组合。

2. 影响因素分析：分析系统中可能影响性能的各个因素，如时滞、噪声、传感器误差等，并采取措施来减小这些影响因素对系统性能的影响。

例如，可以通过滤波技术来降低噪声的干扰，或者通过增加冗余传感器来提高系统的可靠性。

3. 系统结构优化：对系统的结构进行调整和改进，以提高系统的性能和效率。

现代控制系统分析与设计——基于matlab的仿真与实现随着现代科技的发展，越来越多的系统需要被控制。

现代控制系统分析和设计是构建有效的控制系统的关键，而基于Matlab的仿真和实现技术可以为系统分析和设计提供有效的支持。

本文将从以下几个方面介绍基于Matlab的现代控制系统分析、设计、仿真和实现：
一、现代控制系统分析和设计
现代控制系统分析和设计是设计有效控制系统的关键，通过分析和设计把被控系统的模型建立出来，以及构建控制系统的控制参数、策略、信号和算法，最终完成控制系统的开发。

二、仿真和实现
仿真和实现是完成控制系统的重要环节，通过详细的分析和精确的仿真，找出控制系统的局限性，并对其进行改进以达到设计的要求，最终实现最优的控制效果。

三、基于Matlab的仿真和实现
基于Matlab的仿真和实现技术是构建有效现代控制系统的重要手段，它可以提供强大的数学运算与图形处理功能，并可以满足大多数系统分析、设计、仿真和实现的需求。

四、Matlab的应用
Matlab广泛应用在控制系统分析、设计、仿真和实现的各个方面，可以有效辅助系统分析，建立模型，优化模型参数，仿真系统行为和进行实际实现，可以说，Matlab是控制系统分析设计中不可或缺的重要支撑。

五、总结
本文介绍了现代控制系统分析和设计，并分析了基于Matlab的仿真和实现技术，Matlab在控制系统分析设计中的重要作用。

通过基于Matlab的现代控制系统分析和设计，可以有效的构建有效的控制系统，实现最优的控制效果。

自动化控制系统的设计与优化自动化控制系统是一种集成了各种传感器、执行器和控制器的系统，用于实现对工业过程或设备的自动监测、调节和控制。

本文将详细介绍自动化控制系统的设计与优化方法。

【引言】随着科技的发展和工业化进程的加速，自动化控制系统在许多领域都得到广泛应用。

它不仅提高了生产效率，减少了人力投入，还提高了产品质量和安全性。

因此，设计一个高效稳定的自动化控制系统变得至关重要。

【需求分析】在设计自动化控制系统之前，需进行全面的需求分析，包括确定系统的功能要求、性能要求、安全要求和可靠性要求等。

此外，还需要考虑系统的成本和生命周期等因素。

【系统建模】系统建模是自动化控制系统设计的基础。

它包括对被控对象进行数学模型化，建立系统的状态方程和输出方程。

通过对系统的数学模型进行分析，可以预测系统的动态响应和稳态性能。

【控制策略选择】根据系统的特点和要求，可以选择多种控制策略，如比例-积分-微分(PID)控制、模糊控制、遗传算法控制等。

不同的控制策略具有不同的优缺点，需要根据具体情况进行选择。

【控制器设计】控制器是自动化控制系统中最核心的部分之一，其作用是将传感器得到的反馈信号与期望输出进行比较，并通过适当的控制算法实现误差调节。

控制器设计的目标是提高系统的稳定性和动态性能。

【传感器与执行器选择】传感器用于采集被控对象的状态信息，而执行器用于实施控制策略。

在选择传感器和执行器时，需要考虑其测量精度、响应速度、可靠性和适应性等因素。

【系统仿真与调试】在进行系统实际应用之前，需要进行系统的仿真和调试。

通过仿真可以验证系统的设计是否满足要求，并对系统的性能进行预测。

在调试阶段，可以发现潜在问题，并进行针对性的调整和优化。

【优化方法】针对自动化控制系统的优化，可以采用多种方法。

一种常见的方法是使用遗传算法等进化算法进行参数优化。

此外，还可以运用模糊控制理论和神经网络等方法进行系统的优化设计。

【实际案例】以某工厂的自动化控制系统为例，介绍系统设计和优化的具体过程。

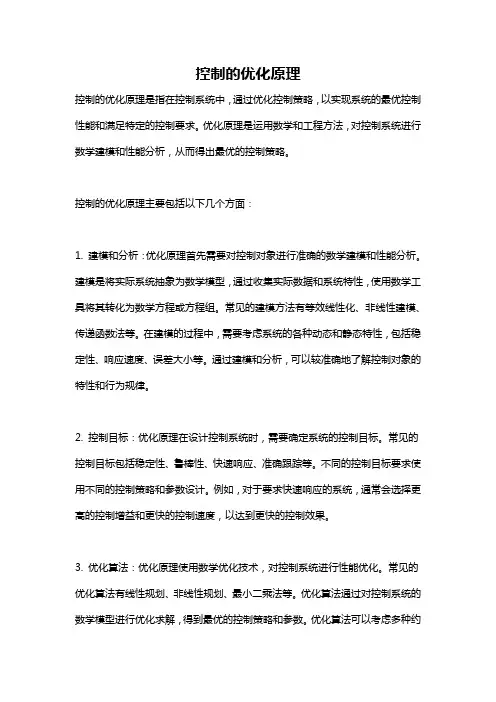

控制的优化原理控制的优化原理是指在控制系统中，通过优化控制策略，以实现系统的最优控制性能和满足特定的控制要求。

优化原理是运用数学和工程方法，对控制系统进行数学建模和性能分析，从而得出最优的控制策略。

控制的优化原理主要包括以下几个方面：1. 建模和分析：优化原理首先需要对控制对象进行准确的数学建模和性能分析。

建模是将实际系统抽象为数学模型，通过收集实际数据和系统特性，使用数学工具将其转化为数学方程或方程组。

常见的建模方法有等效线性化、非线性建模、传递函数法等。

在建模的过程中，需要考虑系统的各种动态和静态特性，包括稳定性、响应速度、误差大小等。

通过建模和分析，可以较准确地了解控制对象的特性和行为规律。

2. 控制目标：优化原理在设计控制系统时，需要确定系统的控制目标。

常见的控制目标包括稳定性、鲁棒性、快速响应、准确跟踪等。

不同的控制目标要求使用不同的控制策略和参数设计。

例如，对于要求快速响应的系统，通常会选择更高的控制增益和更快的控制速度，以达到更快的控制效果。

3. 优化算法：优化原理使用数学优化技术，对控制系统进行性能优化。

常见的优化算法有线性规划、非线性规划、最小二乘法等。

优化算法通过对控制系统的数学模型进行优化求解，得到最优的控制策略和参数。

优化算法可以考虑多种约束条件，包括稳定性、鲁棒性、饱和限制等。

通过优化算法，可以找到最佳的控制策略，使得系统的控制性能达到最优。

4. 仿真和验证：优化原理在设计控制系统时，通常需要进行仿真和验证。

通过仿真可以对控制系统进行动态模拟，验证优化算法和控制策略的有效性和稳定性。

仿真可以使用MATLAB、Simulink等工具进行。

在仿真过程中，可以改变控制参数和控制策略，观察系统的控制性能和响应特性，以评估和优化系统的控制效果。

5. 实时实现：优化原理在控制系统中的实时实现需要考虑控制器的实时性和计算能力。

实时性是指控制器能够按时完成计算和控制，并在规定的时间内产生控制信号。

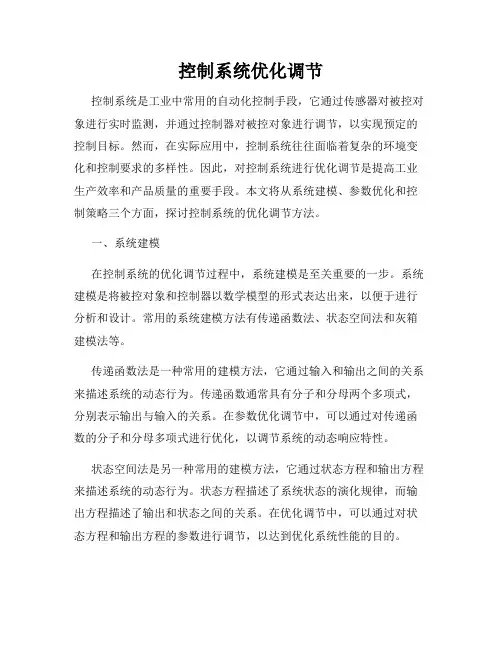

控制系统优化调节控制系统是工业中常用的自动化控制手段，它通过传感器对被控对象进行实时监测，并通过控制器对被控对象进行调节，以实现预定的控制目标。

然而，在实际应用中，控制系统往往面临着复杂的环境变化和控制要求的多样性。

因此，对控制系统进行优化调节是提高工业生产效率和产品质量的重要手段。

本文将从系统建模、参数优化和控制策略三个方面，探讨控制系统的优化调节方法。

一、系统建模在控制系统的优化调节过程中，系统建模是至关重要的一步。

系统建模是将被控对象和控制器以数学模型的形式表达出来，以便于进行分析和设计。

常用的系统建模方法有传递函数法、状态空间法和灰箱建模法等。

传递函数法是一种常用的建模方法，它通过输入和输出之间的关系来描述系统的动态行为。

传递函数通常具有分子和分母两个多项式，分别表示输出与输入的关系。

在参数优化调节中，可以通过对传递函数的分子和分母多项式进行优化，以调节系统的动态响应特性。

状态空间法是另一种常用的建模方法，它通过状态方程和输出方程来描述系统的动态行为。

状态方程描述了系统状态的演化规律，而输出方程描述了输出和状态之间的关系。

在优化调节中，可以通过对状态方程和输出方程的参数进行调节，以达到优化系统性能的目的。

灰箱建模法是一种适用于非线性系统建模的方法，它利用系统的输入和输出数据，通过建立动态灰箱模型，预测系统的演化趋势。

在优化调节中，可以通过调整模型的灰色参数，来优化系统的控制效果。

二、参数优化参数优化是控制系统优化调节中的关键环节。

参数优化旨在通过调节控制器的参数，使控制系统的性能指标达到最优。

常见的参数优化方法有经验调整法、曲线拟合法和基于模型的优化方法等。

经验调整法是最常见的参数优化方法之一，它基于经验和直觉，通过观察系统的动态响应，来调节控制器的参数。

该方法简单直观，适用于一些简单且稳定的系统。

但是，由于缺乏理论支持，经验调整法往往不够准确和系统。

曲线拟合法是一种通过曲线拟合来优化参数的方法。

自动化设备中的设计优化与仿真自动化设备的设计优化和仿真技术在现代工业生产中扮演着重要的角色。

通过利用计算机辅助设计（CAD）软件和仿真工具，工程师们可以预测设备性能、优化设计方案，并减少实际制造、测试和调试的时间和成本。

本文将介绍自动化设备中的设计优化和仿真的重要性，以及常用的技术和方法。

一、设计优化的重要性在自动化设备的设计和制造过程中，优化设计是提高设备性能和效率的关键。

通过设计优化，可以降低制造成本、提高生产效率、减少故障率和维修成本。

同时，优化的设计能够满足不同的客户需求和市场要求，增强产品竞争力。

二、设计优化的方法1. CAD软件的应用计算机辅助设计（CAD）软件是自动化设备设计中常用的工具。

CAD软件能够提供三维建模、装配、模拟以及实时协作等功能，使得工程师们可以更加直观地进行设计和分析。

通过CAD软件，设计团队可以在设计阶段进行多次模拟和测试，以验证设计方案的可行性和优化性。

2. 设计参数的优化通过对自动化设备的各种设计参数进行优化，可以找到最佳的设计方案。

例如，在机械传动系统中，可以通过优化齿轮传动的齿轮模数、齿数、轮毂直径和材料选择，来提高传动效率和减小噪声。

在电气控制系统中，可以通过优化控制算法和参数设置，来提高响应速度和稳定性。

设计参数的优化需要综合考虑不同因素，如性能要求、制造成本和实际生产环境等。

三、仿真技术的应用仿真技术是自动化设备设计优化的重要手段。

通过使用仿真软件，工程师们可以对设备的不同方面进行模拟和分析，以评估设计方案的性能和可靠性。

1. 动力学仿真动力学仿真可以模拟设备在运行时的力学特性和运动轨迹。

例如，对于机械手臂，可以通过动力学仿真来验证其运动轨迹的准确性和稳定性。

通过分析仿真结果，工程师可以发现和解决潜在的设计问题，以优化设备的运动性能。

2. 流体力学仿真对于涉及流体传输的自动化设备，如管道系统和液压装置，流体力学仿真是必不可少的工具。

仿真软件可以模拟流体在设备中的流动情况，并预测压力损失、流速分布和流体阻力等参数。

基于Simulink的直流调速系统仿真及参数优化直流调速系统是一种经典的电机控制系统，其常见应用于电机的调速、转矩控制和位置控制等领域。

Simulink是一种广泛使用的仿真软件，可用于设计、分析和优化各种电控系统。

本文将介绍基于Simulink的直流调速系统仿真及参数优化。

步骤1：建立直流电机模型首先，在Simulink中建立直流电机模型，该模型将包含电机、电力电子模块、速度控制模块和反馈控制模块。

电机模型可以使用Simscape电气库或Simscape库中的电气模块进行建模，也可以手动建立电机模型。

在此，我们将采用Simscape电气库的电气模块进行建模。

步骤2：建立电力电子模块步骤3：建立速度控制模块速度控制模块用于实现电机的速度控制，可以采用基于PID控制器的反馈控制方法，也可以采用模型预测控制方法等高级控制方法。

在此，我们采用简单的PID控制器进行速度控制。

反馈控制模块用于将电机的实际转速与设定转速进行比较，并通过反馈电路对电机的控制信号进行调节。

在Simulink中，我们可以使用Simscape电气库中的传感器模块建立反馈控制模块。

步骤5：仿真分析在完成直流电机模型、电力电子模块、速度控制模块和反馈控制模块的建立后，我们可以进行仿真分析。

通过仿真，我们可以获得电机的转速、转矩、电流等参数，并进行分析和调试。

步骤6：参数优化在直流调速系统设计中，常常需要进行参数优化，以达到系统的最优性能。

首先，我们可以通过仿真分析的结果来确定系统的性能指标和优化目标；其次，我们可以采用优化算法，例如遗传算法、模拟退火算法、差分进化算法等，对系统的参数进行调节，以达到最优控制效果。

总结。

如何使用Matlab进行控制系统仿真概述控制系统在工程领域中扮演着重要角色，它用于控制和管理各种工程过程和设备。

而控制系统仿真则是设计、开发和测试控制系统的关键环节之一。

Matlab作为一种功能强大的工程计算软件，提供了丰富的工具和功能，可以帮助工程师进行控制系统仿真。

本文将简要介绍如何使用Matlab进行控制系统仿真，以及一些实用的技巧和建议。

1. Matlab的基础知识在开始控制系统仿真之前，有一些Matlab的基础知识是必要的。

首先，了解Matlab的基本语法和命令，熟悉Matlab的工作环境和编辑器。

其次，学会使用Matlab的集成开发环境（IDE）进行编程和数学建模。

熟悉Matlab的常用函数和工具箱，并了解如何在Matlab中导入和导出数据。

2. 定义系统模型在进行控制系统仿真之前，需要定义系统的数学模型。

根据具体情况选择合适的建模方法，如传递函数、状态空间或差分方程等。

在Matlab中，可以使用tf、ss 或zpk等函数来创建系统模型，并指定系统的参数和输入信号。

此外，Matlab还提供了Simulink这一强大的图形化建模环境，方便用户以图形化界面设计系统模型。

3. 设计控制器控制系统仿真的关键是设计合适的控制器，以实现所需的控制目标。

Matlab提供了各种控制器设计方法和工具，如PID控制器、根轨迹法、频域方法等。

用户可以使用Matlab的Control System Toolbox来设计和分析控制器，并在仿真中进行验证。

此外，Matlab还支持自适应控制和模糊控制等高级控制方法，可根据具体需求选择合适的方法。

4. 进行仿真实验在完成系统模型和控制器设计后，可以开始进行控制系统仿真实验。

首先，确定仿真实验的输入信号，如阶跃信号、正弦信号或随机信号等。

然后，使用Matlab中的sim函数将输入信号应用到系统模型中，并观察系统的输出响应。

通过调整控制器参数或设计不同的控制器，分析系统的性能和稳定性，并优化控制器的设计。

基于MATLAB的PID控制器参数整定及仿真PID控制器是一种经典的控制器，在工业自动化控制系统中广泛应用。

其主要功能是根据系统的误差信号，通过调整输出信号的比例、积分和微分部分来减小误差，并达到系统的稳定控制。

PID控制器参数整定是指确定合适的比例常数Kp、积分常数Ki和微分常数Kd的过程。

本文将介绍基于MATLAB的PID控制器参数整定及仿真的方法。

首先，在MATLAB中建立一个包含PID控制器的模型。

可以通过使用MATLAB的控制系统工具箱来实现这一过程。

在工具箱中，可以选择合适的建模方法，如直接设计模型、积分节点模型或传输函数模型。

通过这些工具，可以方便地建立控制系统的数学模型。

其次，进行PID控制器参数整定。

PID控制器参数整定的目标是通过调整比例常数Kp、积分常数Ki和微分常数Kd，使系统的响应特性达到最佳状态。

常用的PID参数整定方法有经验法、试误法、Ziegler-Nichols方法等。

1.经验法：根据系统的特性和经验，选择合适的PID参数。

这种方法常用于初步整定，但可能需要根据实际情况调整参数。

2.试误法：通过逐步试验和调整PID参数，使系统的输出响应逐渐接近期望值，从而达到最佳控制效果。

3. Ziegler-Nichols方法：该方法是一种经典的系统辨识方法，通过测试系统的临界稳定性，得到系统的传递函数参数，并据此计算出合适的PID参数。

最后，进行PID控制器参数整定的仿真。

在MATLAB中，可以通过使用PID模块进行仿真。

可以输入相应的输入信号和初始参数，观察系统的输出响应，并通过调整参数，得到最佳的控制效果。

总结起来，基于MATLAB的PID控制器参数整定及仿真的过程包括：建立控制系统模型、选择PID参数整定方法、进行PID参数整定、进行仿真实验。

PID控制器参数整定的好坏直接影响控制系统的工作性能。

通过基于MATLAB的仿真实验，可以方便地调整和优化控制系统的PID参数，提高系统的响应速度、稳定性和抗干扰性能。

自动控制系统的优化与性能改进随着科技的不断发展，自动控制系统在各个领域中的应用越来越广泛。

为了提高自动控制系统的性能和效能，进行系统优化和改进是至关重要的。

本文将介绍自动控制系统的优化方法和性能改进措施，以帮助读者了解如何提升系统的效率和响应能力。

一、系统建模与参数调整在优化自动控制系统之前，首先需要进行系统建模和参数调整。

系统建模是指将实际系统抽象为数学模型，以便进行后续的分析和控制设计。

参数调整是指根据系统的实际情况，调整模型中的各个参数，以使系统的输出与期望输出尽可能一致。

对于线性系统，常用的建模方法包括传递函数模型和状态空间模型。

对于非线性系统，可以使用非线性方程或者神经网络等方法进行建模。

建模完成后，可以通过系统辨识方法来确定模型中的参数，并进行参数调整，以提高系统的性能。

二、控制算法优化控制算法是自动控制系统中的核心部分，它决定了系统的响应速度和控制精度。

常用的控制算法包括比例积分微分（PID）控制算法、模糊控制算法和最优控制算法等。

针对不同的系统，选择合适的控制算法进行优化十分重要。

对于简单的线性系统，PID控制算法是一种常用的选择，并且通过调整PID参数可以实现系统的优化。

对于复杂的非线性系统，可以考虑使用模糊控制算法或者最优控制算法来提高系统的性能。

三、传感器与执行器的选择与改进传感器和执行器是自动控制系统的重要组成部分，它们负责将系统所需的输入和输出转化为电信号或物理力，影响着系统的感知和执行能力。

在系统优化和性能改进过程中，可以考虑使用更加精确和灵敏的传感器，以提高系统的测量精度和反馈质量。

同样地，使用高效的执行器可以改善系统的执行能力和响应速度，从而提高系统的性能。

四、系统监测与故障检测对于自动控制系统而言，系统监测和故障检测是必不可少的环节。

系统监测可以实时地获取系统的状态和工作情况，为后续的优化和改进提供依据。

故障检测则可以及时发现系统中的问题，并采取相应的措施进行修复。

运动控制系统的建模与仿真分析运动控制系统是现代机器人、半导体设备、医疗设备等行业中的关键技术之一，它可以帮助设备快速反应和调整，实现更加精准的动作和控制。

为了更好地理解和优化运动控制系统，需要进行建模和仿真分析。

本文将介绍运动控制系统建模和仿真分析的过程及其意义。

一、运动控制系统的建模运动控制系统的建模是指将实际运动控制系统转化为数学模型的过程，这一过程可以帮助我们更好地理解运动控制系统的工作原理和特性，为后续的仿真分析提供基础。

建模过程中需要考虑的因素包括：运动控制器、执行器、传感器、反馈回路等。

首先，需要将控制器的输入和输出进行建模，其中输入一般为期望得到的输出信号，输出一般是控制信号。

然后，需要将执行器的动态响应和性能进行建模，其中包括机械结构和控制结构等。

另外，还需要考虑传感器的反馈信号和反馈回路的响应特性等。

在建模过程中，需要根据实际情况选择合适的数学模型，其中最常用的数学模型包括PID（比例积分微分）控制器、传递函数模型、状态空间模型等。

在此基础上，可以利用MATLAB等工具进行仿真分析。

二、运动控制系统的仿真分析运动控制系统的仿真分析可以帮助我们预测系统的性能和响应，发现并解决系统可能存在的问题，并通过修改模型参数优化系统。

在进行仿真分析时，需要注意以下几点。

首先，需要准确地确定模型参数，以保证仿真分析结果的可靠性。

其次，需要模拟实际工作条件，并考虑不同工况的影响。

最后，需要进行数据分析，对仿真结果进行评估和分析。

在仿真分析中，需要关注一些关键指标，如控制系统的稳定性、响应时间、静态误差、动态误差等，这些指标可以帮助我们理解控制系统的特性和性能，并进行优化。

三、运动控制系统建模和仿真分析的意义运动控制系统建模和仿真分析可以帮助我们更好地理解和优化运动控制系统，从而提高系统的性能和可靠性。

具体来说，建模和仿真分析的意义如下：1. 优化系统性能。

通过建模和仿真分析，可以发现并解决系统可能存在的问题，优化系统的性能。

基于matlab simulink的控制系统仿真及应用Simulink是MATLAB的一个附加组件，它提供了一种可视化建模和仿真环境，主要用于控制系统、信号处理、通信系统等领域的建模和仿真。

以下是一个简单的基于Simulink的控制系统仿真的步骤：
1. 模型建立：首先，你需要使用Simulink库中的模块来构建你的控制系统模型。

这些模块包括输入、输出、控制算法等。

你可以直接从库中拖放模块到你的模型中，然后通过连接线将它们连接起来。

2. 参数设置：在连接模块后，你需要为每个模块设置适当的参数。

例如，对于传递函数模块，你需要输入分子和分母的系数。

3. 仿真设置：在完成模型和参数设置后，你需要设置仿真参数，例如仿真时间、步长等。

4. 运行仿真：最后，你可以运行仿真并查看结果。

Simulink提供了多种方式来查看结果，包括图形和表格。

在Simulink中，你可以使用许多内建的工具和函数来分析和优化你的控制系统。

例如，你可以使用MATLAB的控制系统工具箱中的函数来分析系统的稳定性、频率响应等。

总的来说，Simulink是一个强大的工具，可以用于设计和分析各种控制系统。

通过学习和掌握这个工具，你可以更有效地进行控制系统设计和仿真。

基于MATLAB控制系统的仿真与应用毕业设计论文摘要：本论文基于MATLAB控制系统仿真平台，通过对其中一控制系统的仿真分析，运用MATLAB软件实现了该控制系统的数学建模、系统仿真以及系统参数优化等功能。

首先，介绍了控制系统的基本概念和主要组成部分，并提出了仿真和优化的目标。

然后，通过MATLAB软件实现了对该控制系统的数学建模和仿真，并通过仿真结果验证了系统的控制效果。

最后，通过参数优化方法对系统的控制参数进行了优化，并进一步提高了系统的控制性能和稳定性。

关键词：MATLAB控制系统；仿真；参数优化1.引言控制系统是现代自动化技术中重要的组成部分，广泛应用于各个领域。

控制系统的性能和稳定性对于保证系统的正常运行具有重要作用。

而仿真分析和参数优化是提高控制系统性能和稳定性的重要手段。

MATLAB是一种功能强大、灵活性高的工程计算软件，被广泛应用于各个领域的仿真分析和参数优化。

2.控制系统的数学建模和仿真控制系统的数学建模是控制系统仿真的基础。

通过对控制系统的数学模型的建立，可以利用MATLAB软件进行系统的仿真分析。

本文选择了其中一控制系统作为研究对象，通过对该系统进行数学建模，得到了控制系统的状态方程和传递函数。

然后，利用MATLAB软件对该控制系统进行了仿真分析，并得到了系统的时间响应和频率响应等仿真结果。

3.控制系统参数优化控制系统参数优化是提高系统控制性能和稳定性的关键步骤。

本文采用了一种常用的参数优化方法，即遗传算法。

通过对遗传算法的原理和步骤进行介绍，对控制系统的控制参数进行了优化。

通过MATLAB软件实现了该方法，并得到了最优的系统参数。

4.结果分析与讨论通过系统的仿真和参数优化，本文得到了一组最优的系统参数，并对比了原始参数和优化参数的仿真结果。

仿真结果表明，经过参数优化后，系统的控制性能和稳定性得到了显著改善。

5.结论本文基于MATLAB控制系统仿真平台，实现了对其中一控制系统的数学建模、系统仿真以及系统参数优化等功能。

三自由度交流混合磁轴承原理、数学模型、参数优化与仿真姓名：李媛媛学号：S1107062 专业：双控1 磁轴承研究背景磁轴承按其约束功能可分为轴向单自由度、径向二自由度和轴向-径向三自由度磁轴承。

三自由度磁轴承集轴向、径向磁轴承于一体，简化了结构，缩小了体积。

按悬浮力产生原理，磁轴承又可分为主动式、被动式及混合式。

混合式磁轴承是由永磁体提供静态偏置磁通，而电磁铁只提供控制磁通，因而功放体积较小，结构紧凑，耗能小，气隙也能做得大些。

按励磁电流类型将磁轴承分为直流式与交流式。

直流式磁轴承功率放大器价格高，体积大,一个径向磁轴承通常需要四路功率放大电路；而交流式采用交流三相功率逆变器给控制线圈绕组提供励磁电流，一个三相功率逆变器就可完全控制径向两自由度，且三相逆变器应用技术成熟、价格便宜、体积小巧，采用矢量控制策略，易于控制系统软件的编程与移植，从而整体上减小了磁轴承控制系统成本。

目前国内外均已研制出直流式三自由度磁轴承[1~4]；瑞士也已研制出交流式二自由度磁轴承[5]。

本文首次提出一种新型的交直流三自由度混合磁轴承（AC-DC-3DOF-HMB），这种轴承轴向采用直流励磁、径向采用交流励磁，由一块径向充磁永磁体同时给轴向-径向提供偏置磁通，集成了交流励磁、永磁偏置及轴向-径向联合控制等优点，在超高速超精密数控机床、磁悬浮电机、飞轮储能系统及人造卫星等悬浮支承系统中将有着重要的应用价值与前景。

2 结构和工作原理2.1 交直流三自由度混合磁轴承结构交直流三自由度混合磁轴承三维结构示意图如图1(a)所示，其各组件如图1(b)所示，由轴向定子、轴向控制线圈、带三个磁极的径向定子、径向控制线圈、转子、径向充磁永磁体等构成。

工作时轴向两个线圈对轴向单自由度进行控制；沿圆周120O均匀分布的A，B，C三个线圈绕组通以三相交流电产生可旋转的合成磁通来控制径向二个自由度。

径向定子铁芯采用硅钢片叠压而成，永久磁体采用稀土材料钕铁硼制成。

实验名称：基于MATLAB/Simulink的PID控制器参数优化仿真实验日期：2023年11月10日实验人员：[姓名]实验指导教师：[指导教师姓名]一、实验目的1. 理解PID控制器的原理及其在控制系统中的应用。

2. 学习如何使用MATLAB/Simulink进行控制系统仿真。

3. 掌握PID控制器参数优化方法，提高控制系统的性能。

4. 分析不同参数设置对系统性能的影响。

二、实验原理PID控制器是一种广泛应用于控制领域的线性控制器，它通过将比例（P）、积分（I）和微分（D）三种控制作用相结合，实现对系统输出的调节。

PID控制器参数优化是提高控制系统性能的关键。

三、实验内容1. 建立控制系统模型。

2. 设置PID控制器参数。

3. 进行仿真实验，分析系统性能。

4. 优化PID控制器参数，提高系统性能。

四、实验步骤1. 建立控制系统模型使用MATLAB/Simulink建立被控对象的传递函数模型，例如：```G(s) = 1 / (s^2 + 2s + 5)```2. 设置PID控制器参数在Simulink中添加PID控制器模块，并设置初始参数，例如：```Kp = 1Ki = 0Kd = 0```3. 进行仿真实验设置仿真时间、初始条件等参数，运行仿真实验，观察系统输出曲线。

4. 分析系统性能分析系统在给定参数下的响应性能，包括超调量、调节时间、稳态误差等指标。

5. 优化PID控制器参数根据分析结果，调整PID控制器参数，优化系统性能。

可以使用以下方法：- 试凑法：根据经验调整参数，观察系统性能变化。

- Ziegler-Nichols方法：根据系统阶跃响应，确定参数初始值。

- 遗传算法：使用遗传算法优化PID控制器参数。

6. 重复步骤3-5，直至系统性能满足要求五、实验结果与分析1. 初始参数设置初始参数设置如下：```Kp = 1Ki = 0Kd = 0```仿真结果如图1所示：从图1可以看出，系统存在较大的超调量和较长的调节时间，稳态误差较大。

控制系统建模与仿真方法控制系统建模与仿真方法是现代控制系统设计和开发的基础。

通过建立准确的控制系统模型，并用仿真方法验证其性能，能够帮助工程师和设计师有效地进行控制系统的设计、调试和优化。

本文将介绍几种常见的控制系统建模与仿真方法，并探讨它们的适用范围和优缺点。

一、传递函数法传递函数法是一种基于线性时不变系统的建模方法。

它通过将控制系统表示为输入输出之间的线性关系来描述系统的动态特性。

传递函数法最适用于单输入单输出系统，并且要求系统是线性时不变的。

传递函数可以通过数学分析或实验测量来确定，其中包括系统的零点、极点和增益。

利用传递函数，可以进行频域和时域分析，评估系统的稳定性和性能，并进行控制器设计和参数调整。

二、状态空间法状态空间法是一种基于系统状态变量的建模方法。

它将系统的状态量表示为时间的函数，通过状态方程和输出方程描述系统的动态行为。

状态空间法适用于多输入多输出系统以及具有非线性和时变特性的系统。

状态空间方法可以更直观地描述系统的动态行为，并方便进行观测器设计和状态反馈控制。

此外，状态空间法还允许将系统的非线性扩展为线性模型，并通过状态反馈控制实现对非线性系统的控制。

三、仿真方法仿真方法是通过计算机模拟来模拟和评估控制系统的性能。

它可以基于建立的模型对系统的行为进行预测，并通过仿真结果来验证系统是否满足设计要求。

常见的仿真工具包括MATLAB/Simulink、LabVIEW、Python等。

这些工具提供了丰富的模型库和仿真环境，支持不同的建模方法和仿真算法。

通过仿真方法，可以进行系统特性分析、参数优化和控制器验证，大大减少了实际系统调试的时间和成本。

四、硬件在环仿真硬件在环仿真是将实际的硬件设备与仿真模型相结合，进行实时的控制系统测试和验证。

它将计算机仿真与实际硬件连接起来，通过数值计算和物理实验相结合的方式，提供了更接近实际运行条件的仿真环境。

硬件在环仿真可以有效地评估控制系统的稳定性、鲁棒性和性能，并进行实际设备的系统集成和调试。
