保温材料修正系数保温材料的热工性能是评价其保温效果的重要指标之一，而保温材料修正系数则是评价保温材料热工性能的重要参数之一。

保温材料修正系数是指在考虑了热桥效应后，保温材料的实际保温效果与理论保温效果之间的比值。

在实际工程中，保温材料修正系数的大小直接影响着建筑物的保温效果和能耗情况。

因此，合理地确定保温材料修正系数对于保温工程具有重要意义。

保温材料修正系数的大小受多种因素的影响，主要包括保温材料的导热系数、厚度、密度、热容等物理参数，以及施工工艺、结构形式等因素。

首先，保温材料的导热系数是影响修正系数的重要因素之一。

导热系数越小，修正系数越接近于1，保温效果越好。

其次，保温材料的厚度和密度也对修正系数有一定影响。

一般来说，保温材料厚度越大、密度越小，修正系数越接近于1。

此外，保温材料的热容也会对修正系数产生影响，热容越大，修正系数越接近于1。

最后，施工工艺和结构形式也会对修正系数产生一定影响，合理的施工工艺和结构形式可以减小热桥效应，提高修正系数。

在实际工程中，确定保温材料修正系数需要进行一定的实测和计算。

首先，可以通过热工性能试验仪器对保温材料的导热系数、密度、热容等物理参数进行测试，然后结合建筑结构形式和施工工艺，进行修正系数的计算。

另外，也可以通过模拟计算的方法，利用计算机软件对修正系数进行评估和优化。

通过实测和计算，可以得到较为准确的保温材料修正系数，为工程设计和施工提供科学依据。

在保温工程中，合理地确定保温材料修正系数对于提高建筑物的保温效果、减少能耗具有重要意义。

因此，在工程设计和施工过程中，需要充分考虑保温材料的热工性能参数，合理选择保温材料和施工工艺，确保保温材料修正系数的准确性和合理性。

只有这样，才能确保建筑物的保温效果达到预期目标，为节能减排做出积极贡献。

综上所述，保温材料修正系数是评价保温材料热工性能的重要参数之一，其大小受多种因素的影响。

合理地确定保温材料修正系数对于提高建筑物的保温效果、减少能耗具有重要意义。

常见保温材料传热系数
及修正系数
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
导热系数的修正系数取值问题
建筑保温材料的热工设计计算应当采用计算值，因此在节能设计时，我们需要考虑保温材料在不同情况下的修正系数，保温材料的计算修正系数，可参照现行的国家《民用建筑热工设计规范》（GB50176）或者上海市工程建设规范《住宅建筑围护结构节能应用技术规程》（DG/TJ08）的规定。

在此我们把常用保温材料的修正系数取值归纳如下：
注：1、坡屋面（I型）为瓦材钉挂无细石混凝土整浇层构造类型。

2、其他地区（除上海以外）或围护结构采用特殊施工工艺情况的修正系数取值请参见地方实施细则。

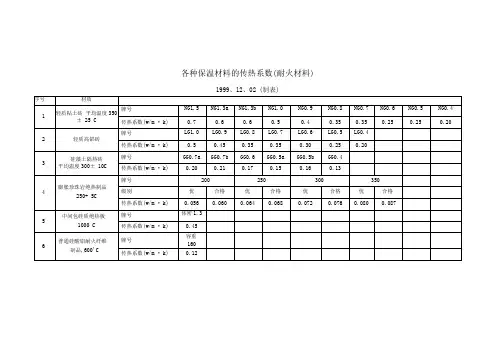

各种保温材料的传热系数各种保温材料的传热系数（耐火材料）1999、12、02（制表）序号材质1轻质粘土砖平均温度350±25℃牌号NG1.5 NG1.3a NG1.3b NG1.0 NG0.9 NG0.8 NG0.7 NG0.6 NG0.5 NG0.4传热系数(w/m·k) 0.7 0.6 0.6 0.5 0.4 0.35 0.35 0.25 0.25 0.202 轻质高铝砖牌号LG1.0 LG0.9 LG0.8 LG0.7 LG0.6 LG0.5 LG0.4 传热系数(w/m·k) 0.5 0.45 0.35 0.35 0.30 0.25 0.203硅藻土隔热砖平均温度300±10℃牌号GG0.7a GG0.7b GG0.6 GG0.5a GG0.5b GG0.4传热系数(w/m·k) 0.20 0.21 0.17 0.15 0.16 0.134 膨胀珍珠岩绝热制品250±5℃牌号200 250 300 350级别优合格优合格优合格优合格传热系数(w/m·k) 0.056 0.060 0.064 0.068 0.072 0.076 0.080 0.0875 中间包硅质绝热板1000℃牌号体密1.3传热系数(w/m·k) 0.456 普通硅酸铝耐火纤维制品,600℃牌号容重160传热系数(w/m·k) 0.12几种保温材料的导热系数（2000、02、12）导热系数W/m∙k平均温度℃硅酸镁铝岩棉硅酸铝硅酸钙复合硅酸盐涂料复合硅酸毡205 0.046 0.063 0.055 0.062 0.09 / 350 0.082 0.135 0.089 0.087 0.114 / 602 0.097 / 0.116 0.180 0.186 /硅酸镁铝与岩棉（2000、02、12）材料传导热辐射热温度屏蔽量% 温度屏蔽量% 岩棉60℃ 2.6 300℃ 3.6硅酸镁铝200℃ 2.2 300℃60各种保温材料的最高使用温度(℃)材料珍珠岩岩棉玻璃纤维石棉毡微孔硅酸钙硅酸盐涂料毡陶纤硅酸镁铝温度℃600 350 300 450 600 600 800 800~1000主要保温材料的种类、原料和主要化学成分种类原料主要化学成份珍珠岩火山灰玻璃SiO2硅藻土海生动物骨骼CaSiO3，CaCO3澎润土沉积岩蒙托石(MgAl)2(Si4O10)(NaCa) 矿棉硫，矿渣溶喷纤维CaSiO3，S岩棉玄武岩，白云石CaSiO3，MgCO3玻璃纤维硅石熔喷纤维SiO2硅酸钙石灰，硅藻土合成CaSiO3石棉毡石棉矿，渗透剂澎化Mg2(SiO3)2复合硅酸盐石棉，海泡石MgSiO3•Al2(SiO3)，SiO2涂料硅酸铝，珍珠岩注1硅酸镁铝坡缕高石，海泡石(K3Na3CaMg9Al8Ti3)Si8O22注1:复合硅酸盐涂料(毡)包括硅酸镁，稀土保温涂料，商品名异，生产原料相同，仅各种成分比例稍差异。

导热系数、传热系数（热阻值R、导热系数λ、修正系数、厚度导热系数： 导热系数是指在稳定传热条件下，1m厚的材料，两侧表⾯的温差为1度(K,℃),在1⼩时内，通过1平⽅⽶⾯积传递的热量，单位为⽡/⽶·度(W/m·K,此处的K可⽤℃代替)。

传热系数： 传热系数以往称总传热系数。

国家现⾏标准规范统⼀定名为传热系数。

传热系数K值，是指在稳定传热条件下，围护结构两侧空⽓温差为1度(K，℃)，1⼩时内通过1平⽅⽶⾯积传递的热量，单位是⽡/平⽅⽶·度(W/㎡·K，此处K可⽤℃代替)。

（节能）热⼯计算：1、围护结构热阻的计算 单层结构热阻：R=δ/λ 式中：δ—材料层厚度(m) λ—材料导热系数[W/(m.k)] 多层结构热阻： R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻(m.k/w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/(m.k)]2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表⾯换热阻(m.k/w)(⼀般取0.11) Re —外表⾯换热阻(m.k/w)(⼀般取0.04) R —围护结构热阻(m.k/w)3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻　外墙受周边热桥影响条件下，其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中: Km—外墙的平均传热系数[W/(m.k)] Kp—外墙主体部位传热系数[W/(m.k)] Kb1、Kb2、Kb3—外墙周边热桥部位的传热系数[W/(m.k)] Fp—外墙主体部位的⾯积 Fb1、Fb2、Fb3—外墙周边热桥部位的⾯积4、单⼀材料热⼯计算运算式 ①厚度δ(m) = 热阻值R(m.k/w) * 导热系数λ[W/(m.k)]②热阻值R(m.k/w) = 1 / 传热系数K [W/(㎡·K)]③厚度δ(m) = 导热系数λ[W/(m.k)] / 传热系数K [W/(㎡·K)]5、围护结构设计厚度的计算 厚度δ(m) = 热阻值R(m.k/w) * 导热系数λ[W/(m.k)] *修正系数R值和U值是⽤于衡量建筑材料或装配材料热学性能的两个指标。

导热系数、传热系数（热阻值R、导热系数λ、修正系数、厚度导热系数： 导热系数是指在稳定传热条件下，1m厚的材料，两侧表⾯的温差为1度(K,℃),在1⼩时内，通过1平⽅⽶⾯积传递的热量，单位为⽡/⽶·度(W/m·K,此处的K可⽤℃代替)。

传热系数： 传热系数以往称总传热系数。

国家现⾏标准规范统⼀定名为传热系数。

传热系数K值，是指在稳定传热条件下，围护结构两侧空⽓温差为1度(K，℃)，1⼩时内通过1平⽅⽶⾯积传递的热量，单位是⽡/平⽅⽶·度(W/㎡·K，此处K可⽤℃代替)。

（节能）热⼯计算：1、围护结构热阻的计算 单层结构热阻：R=δ/λ 式中：δ—材料层厚度(m) λ—材料导热系数[W/(m.k)] 多层结构热阻： R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻(m.k/w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/(m.k)]2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表⾯换热阻(m.k/w)(⼀般取0.11) Re —外表⾯换热阻(m.k/w)(⼀般取0.04) R —围护结构热阻(m.k/w)3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻　外墙受周边热桥影响条件下，其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中: Km—外墙的平均传热系数[W/(m.k)] Kp—外墙主体部位传热系数[W/(m.k)] Kb1、Kb2、Kb3—外墙周边热桥部位的传热系数[W/(m.k)] Fp—外墙主体部位的⾯积 Fb1、Fb2、Fb3—外墙周边热桥部位的⾯积4、单⼀材料热⼯计算运算式 ①厚度δ(m) = 热阻值R(m.k/w) * 导热系数λ[W/(m.k)]②热阻值R(m.k/w) = 1 / 传热系数K [W/(㎡·K)]③厚度δ(m) = 导热系数λ[W/(m.k)] / 传热系数K [W/(㎡·K)]5、围护结构设计厚度的计算 厚度δ(m) = 热阻值R(m.k/w) * 导热系数λ[W/(m.k)] *修正系数R值和U值是⽤于衡量建筑材料或装配材料热学性能的两个指标。

各种保温材料的传热系数导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,°C),在1秒内，通过1平方米面积传递的热量，单位为瓦/米·度(W/m·K,此处的K可用℃代替)。

导热系数与材料的组成结构、密度、含水率、温度等因素有关。

金属导热系数表（W/mK)热传导系数的定义为：每单位长度、每K，可以传送多少W的能量，单位为W/mK。

其中“W”指热功率单位，“m”代表长度单位米，而“K”为绝对温度单位。

该数值越大说明导热性能越好。

以下是几种常见金属的热传导系数表：银429铜401金317铝237铁80锡67铅34.8各种物质导热系数！material conductivity K (W/m.K)diamond 钻石2300silver 银429cooper 铜401gold 金317aluminum 铝237各物质的导热系数物质温度导热系数物质温度导热系数亚麻布50 0.09 落叶松木0 0.13木屑50 0.05 普通松木45 0.08～0.11海砂20 0.03 杨木100 0.1研碎软木20 0.04 胶合板0 0.125压缩软木20 0.07 纤维素0 0.46聚苯乙烯100 0.08 丝20 0.04～0.05硫化橡胶50 0.22～0.29 炉渣50 0.84镍铝锰合金0 32.7 硬质胶25 0.18青铜30 32～153 白桦木30 0.15殷钢30 11 橡木20 0.17康铜30 20.9 雪松0 0.095黄铜20 70～183 柏木20 0.1镍铬合金20 12.3～171 普通冕玻璃20 1石棉0 0.16～0.37 石英玻璃4 1.46纸12 0.06～0.13 燧石玻璃32 0.795皮棉 4.1 0.03 重燧石玻璃12.5 0.78矿渣棉0 0.05～0.14 精制玻璃12 0.9毡0.04 汽油12 0.11蜡0.04 凡士林12 0.184纸板0.14 “天然气”油12 0.14皮革0.18～0.19 甘油0 0.276冰2.22 煤油100 0.12新下的雪0.1 蓖麻油500 0.18填实了的雪0.21 橄榄油0 0.165瓷1.05 已烷0 0.152石蜡油0.123 二氯乙烷0.147变压器油0.128 90%硫酸0.354石油0.14 醋酸18石蜡0.12 硝基苯0.159柴油机燃油0.12 二硫化碳0.144沥青0.699 甲醇0.207玄武岩2.177 四氯化碳0.106拌石水泥1.5 三氯甲烷0.121花岗石2.68～3.35 氨气* 0.022丙铜0.177 水蒸汽* 0.0235～0.025苯0.139 重水蒸汽* 0.072水0.54 空气* 0.024聚苯板0.04 木工板0.1-0.2重水0.559 硫化氢* 0.013表2 窗体材料导热系数窗框材料钢材铝合金PVC PA 松木导热系数58.2 203 0.16 0.23 0.17表3 不同玻璃的传热系数玻璃类型玻璃结构(m) 传热系数K-w/(m2-k)单层玻璃6.2双层中空玻璃5×9×5 3.265×12×5 3.11一层中空玻璃5×9×5×9×5 2.22←-- 5×12×5×12×5 2.08Lhw-E中空玻璃5×12×5 1.71巴斯夫BASF聚氨酯黑白组合料物理化学特性：喷涂型聚醚组合料由聚醚多元醇、匀泡剂、催化剂、教练剂、阻燃剂、发泡剂等组份组成，依用途的不同可分为冷库、屋面防水保温、外墙保温、设备保温等主要类型。

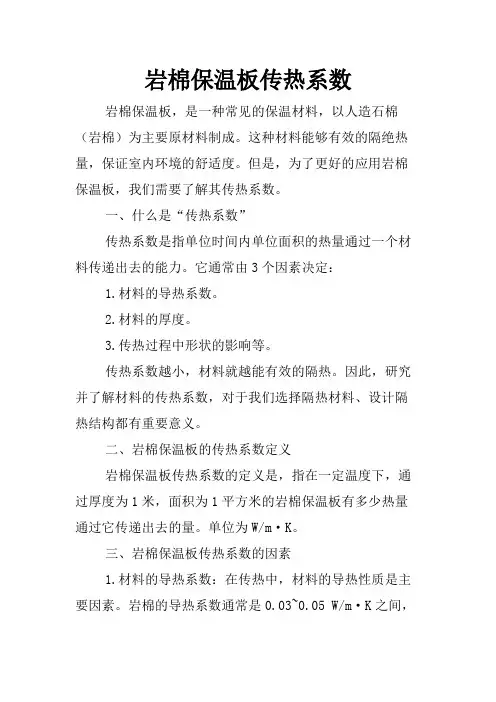

岩棉保温板传热系数岩棉保温板，是一种常见的保温材料，以人造石棉（岩棉）为主要原材料制成。

这种材料能够有效的隔绝热量，保证室内环境的舒适度。

但是，为了更好的应用岩棉保温板，我们需要了解其传热系数。

一、什么是“传热系数”传热系数是指单位时间内单位面积的热量通过一个材料传递出去的能力。

它通常由3个因素决定：1.材料的导热系数。

2.材料的厚度。

3.传热过程中形状的影响等。

传热系数越小，材料就越能有效的隔热。

因此，研究并了解材料的传热系数，对于我们选择隔热材料、设计隔热结构都有重要意义。

二、岩棉保温板的传热系数定义岩棉保温板传热系数的定义是，指在一定温度下，通过厚度为1米，面积为1平方米的岩棉保温板有多少热量通过它传递出去的量。

单位为W/m·K。

三、岩棉保温板传热系数的因素1.材料的导热系数：在传热中，材料的导热性质是主要因素。

岩棉的导热系数通常是0.03~0.05 W/m·K之间，因此在同样厚度下，岩棉保温板通常比其他材料隔热性能更好。

2.板材的厚度：岩棉保温板的厚度对传热系数有明显影响。

其传热系数与板材的厚度成反比例关系，即板材越薄，其隔热性能越好。

3.界面接触热阻：材料的传热系数还受到界面接触的影响。

如果不同材料的接触面积较大，且热阻较高，则传热系数将相应降低。

4.材料的密度：密度也会对岩棉保温板的传热系数产生一定的影响。

通常情况下，密度越大，传热系数就越小。

四、岩棉保温板传热系数的测试方法对于保温材料的传热系数测试，通常选择热流法测试。

该方法使用热线测试仪器，在一定温度下，测试样品上下两边施加不同的温度，然后根据热量流量计算传热系数。

这种方法可测量不同属性的材料，包括岩棉保温板等。

五、结论总的来说，岩棉保温板的传热系数相对较低，较好地保证了其隔热效果。

在实际应用中，可以根据需要选择不同密度、不同厚度的岩棉保温板，以达到隔热效果最佳的目的。

同时，在应用岩棉保温板时，要注重安装质量，确保其紧密贴合隔热结构，提高隔热效果。
