化工原理实验—流体流动阻力测定实验

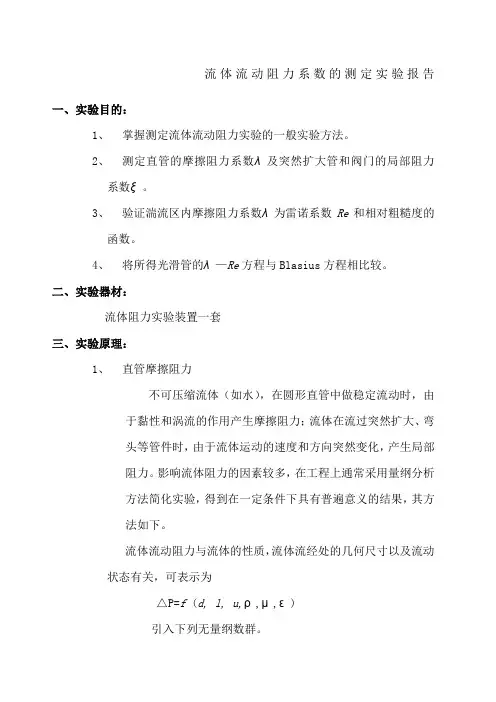

流体流动阻力系数的测定实验报告一、实验目的：1、掌握测定流体流动阻力实验的一般实验方法。

2、测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。

3、验证湍流区内摩擦阻力系数λ为雷诺系数Re和相对粗糙度的函数。

4、将所得光滑管的λ—Re方程与Blasius方程相比较。

二、实验器材：流体阻力实验装置一套三、实验原理：1、直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在流过突然扩大、弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。

影响流体阻力的因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。

流体流动阻力与流体的性质，流体流经处的几何尺寸以及流动状态有关，可表示为△P=f (d, l, u,ρ,μ,ε)引入下列无量纲数群。

雷诺数Re=duρ/μ相对粗糙度ε/ d管子长径比l / d从而得到△P/(ρu2)=ψ(duρ/μ，ε/ d， l / d)令λ=φ（Re，ε/ d）△P/ρ=（l / d）φ（Re，ε/ d）u2/2可得摩擦阻力系数与压头损失之间的关系,这种关系可=△P/ρ=λ（l / d）u2/2用试验方法直接测定。

hf——直管阻力，J/kg式中，hfl——被测管长，md——被测管内径，mu——平均流速，m/sλ——摩擦阻力系数。

当流体在一管径为d的圆形管中流动时，选取两个截面，用U形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。

根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。

改变流速可测出不同Re下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ—Re关系。

（1）、湍流区的摩擦阻力系数在湍流区内λ=f（Re，ε/ d）。

对于光滑管，大量实验证明，当Re在3×103~105范围内，λ和Re的关系遵循Blasius关系式，即λ=0.3163 / Re0.25对于粗糙管，λ和Re的关系均以图来表示。

第1篇一、实验目的1. 理解并掌握化工原理中的基本概念和原理。

2. 通过实验验证理论知识，提高实验技能。

3. 熟悉化工原理实验装置的操作方法，培养动手能力。

4. 学会运用实验数据进行分析，提高数据处理能力。

二、实验内容本次实验共分为三个部分：流体流动阻力实验、精馏实验和流化床干燥实验。

1. 流体流动阻力实验实验目的：测定流体在圆直等径管内流动时的摩擦系数与雷诺数Re的关系，将测得的~Re曲线与由经验公式描出的曲线比较；测定流体在不同流量流经全开闸阀时的局部阻力系数。

实验原理：流体在管道内流动时，由于摩擦作用，会产生阻力损失。

阻力损失的大小与流体的雷诺数Re、管道的粗糙度、管道直径等因素有关。

实验中通过测量不同流量下的压差，计算出摩擦系数和局部阻力系数。

实验步骤：1. 将水从高位水槽引入光滑管，调节流量，记录压差。

2. 将水从高位水槽引入粗糙管，调节流量，记录压差。

3. 改变流量，重复步骤1和2，得到一系列数据。

4. 根据数据计算摩擦系数和局部阻力系数。

实验结果与分析：通过实验数据绘制~Re曲线和局部阻力系数曲线，与理论公式进行比较，验证了流体流动阻力实验原理的正确性。

2. 精馏实验实验目的：1. 熟悉精馏的工艺流程，掌握精馏实验的操作方法。

2. 了解板式塔的结构，观察塔板上汽-液接触状况。

3. 测定全回流时的全塔效率及单板效率。

4. 测定部分回流时的全塔效率。

5. 测定全塔的浓度分布。

6. 测定塔釜再沸器的沸腾给热系数。

实验原理：精馏是利用混合物中各组分沸点不同，通过加热使混合物汽化，然后冷凝分离各组分的方法。

精馏塔是精馏操作的核心设备，其结构对精馏效率有很大影响。

实验步骤：1. 将混合物加入精馏塔，开启加热器，调节回流比。

2. 记录塔顶、塔釜及各层塔板的液相和气相温度、压力、流量等数据。

3. 根据数据计算理论塔板数、全塔效率、单板效率等指标。

4. 绘制浓度分布曲线。

实验结果与分析：通过实验数据，计算出了理论塔板数、全塔效率、单板效率等指标，并与理论值进行了比较。

北 京 化 工 大 学实 验 报 告课程名称： 化工原理实验 实验日期： 2008.10.29 班 级： 化工0602 姓 名：许兵兵学 号： 200611048 同 组 人 ：汤全鑫 阮大江 阳笑天流体流动阻力的测定摘要● 测定层流状态下直管段的摩擦阻力系数（光滑管、粗糙管和层流管）。

● 测定湍流状态不同（ε/d）条件下直管段的摩擦阻力系数（突然扩大管）。

● 测定湍流状态下管道局部的阻力系数的局部阻力损失。

● 本次实验数据的处理与图形的拟合利用Matlab 完成。

关键词流体流动阻力 雷诺数 阻力系数 实验数据 Matlab一、实验目的1、掌握直管摩擦阻力系数的测量的一般方法；2、测定直管的摩擦阻力系数λ以及突扩管的局部阻力系数ζ；3、测定层流管的摩擦阻力4、验证湍流区内λ、Re 和相对粗糙度的函数关系5、将所得光滑管的Re -λ方程与Blasius 方程相比较。

二、实验原理不可压缩流体（如水），在圆形直管中作稳定流动时，由于粘性和涡流的作用产生摩擦阻力；流体在流过突然扩大和弯头等管件时，由于流体运动的速度和方向突然发生变化，产生局部阻力。

影响流体流动阻力的因素较多，在工程研究中，利用因次分析法简化实验，引入无因此数群雷 诺 数：μρdu =Re相对粗糙度： d ε管路长径比： d l可导出：2)(Re,2u d d l p⋅⋅=∆εφρ这样，可通过实验方法直接测定直管摩擦阻力系数与压头损失之间的关系：22u d l pH f ⋅⋅=∆=λρ因此，通过改变流体的流速可测定出不同Re 下的摩擦阻力系数，即可得出一定相对粗糙度的管子的λ—Re 关系。

在湍流区内，λ = f（Re ，ε/ d ），对于光滑管大量实验证明，当Re 在3×103至105的范围内，λ与Re 的关系遵循Blasius 关系式，即：25.0Re 3163.0=λ对于层流时的摩擦阻力系数，由哈根—泊谡叶公式和范宁公式，对比可得：Re 64=λ局部阻力：f H =22u ⋅ξ [J/kg]三、装置和流程四、操作步骤1、启动水泵，打开光滑管路的开关阀及压降的切换阀，关闭其它管路的开关阀和切换阀；2、排尽体系空气，使流体在管中连续流动。

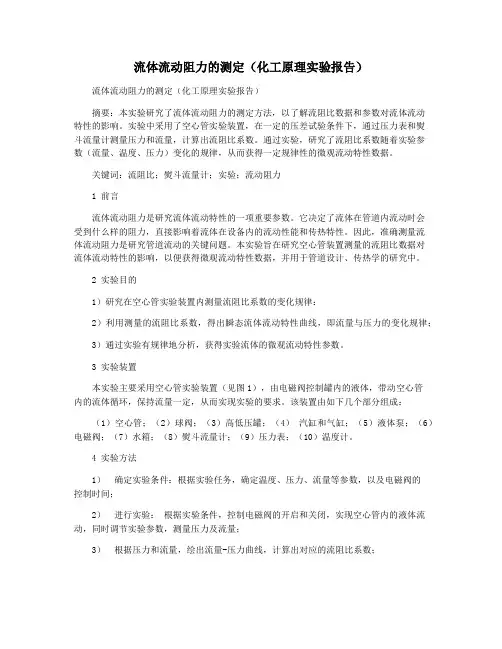

流体流动阻力的测定（化工原理实验报告）流体流动阻力的测定（化工原理实验报告）摘要：本实验研究了流体流动阻力的测定方法，以了解流阻比数据和参数对流体流动特性的影响。

实验中采用了空心管实验装置，在一定的压差试验条件下，通过压力表和熨斗流量计测量压力和流量，计算出流阻比系数。

通过实验，研究了流阻比系数随着实验参数（流量、温度、压力）变化的规律，从而获得一定规律性的微观流动特性数据。

关键词：流阻比；熨斗流量计；实验；流动阻力1 前言流体流动阻力是研究流体流动特性的一项重要参数。

它决定了流体在管道内流动时会受到什么样的阻力，直接影响着流体在设备内的流动性能和传热特性。

因此，准确测量流体流动阻力是研究管道流动的关键问题。

本实验旨在研究空心管装置测量的流阻比数据对流体流动特性的影响，以便获得微观流动特性数据，并用于管道设计、传热学的研究中。

2 实验目的1）研究在空心管实验装置内测量流阻比系数的变化规律：2）利用测量的流阻比系数，得出瞬态流体流动特性曲线，即流量与压力的变化规律； 3）通过实验有规律地分析，获得实验流体的微观流动特性参数。

3 实验装置本实验主要采用空心管实验装置（见图1），由电磁阀控制罐内的液体，带动空心管内的流体循环，保持流量一定，从而实现实验的要求。

该装置由如下几个部分组成：（1）空心管；（2）球阀；（3）高低压罐；（4）汽缸和气缸；（5）液体泵；（6）电磁阀；（7）水箱；（8）熨斗流量计；（9）压力表；（10）温度计。

4 实验方法1）确定实验条件：根据实验任务，确定温度、压力、流量等参数，以及电磁阀的控制时间；2）进行实验：根据实验条件，控制电磁阀的开启和关闭，实现空心管内的液体流动，同时调节实验参数，测量压力及流量；3）根据压力和流量，绘出流量-压力曲线，计算出对应的流阻比系数；4）根据实验数据，进行实验数据分析，探究实验参数变化时，流阻比系数变化规律，得出流体的微观流动特性参数。

5 实验数据在实验中，调节不同的参数，实现不同的实验条件，测量得到流量和压力的数据，根据测量的实验数据，画出Flow-Pressure曲线，结果如下表1所示：实验条件实测压力(MPa) 实测流量（M3/h）流阻比(MPa/m3/h)条件1 0.39 0.159 0.80条件2 0.51 0.159 1.06条件3 0.62 0.159 1.29条件4 0.68 0.159 1.41条件5 0.80 0.159 1.64表1 实验结果图2 Flow-Pressure曲线图6 结论1）根据上述的实验结果，可以发现，随着压力和流量的增加，流阻比也相应地增大；2）通过分析实验数据，可以获得一定的规律性的微观流动特性数据，即通过把不同的实验参数变量并入方程式中，可以根据需要精确地预测不同条件下，流体流动时的压力和流量变化规律；3）该测试结果可以作为设计管路时流体传热特性和流动特性的参考，更好地掌握管路中流体的流动特性。

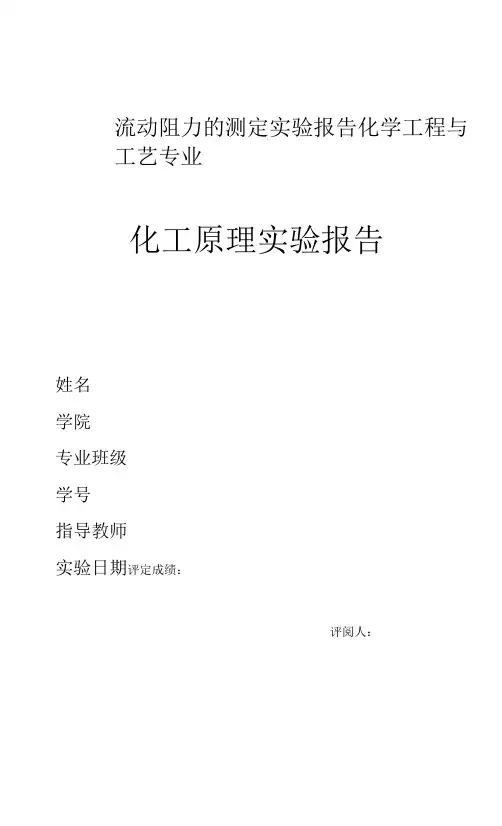

流动阻力的测定实验报告化学工程与工艺专业化工原理实验报告姓名学院专业班级学号指导教师实验日期评定成绩：评阅人：流体流动阻力的测定实验报告一、实验目的（1）学习直管摩擦阻力Ap、直管摩擦系数大的测量方法。

（2）测定不同直管摩擦系数人与雷诺数Re之间的关系。

（3）测定弯头等局部阻力系数C与雷诺数Re之间的关系。

（4）掌握坐标系的选用方法和对数坐标系的使用方法。

二、实验基本原理（一）流动阻力的测定流体在管内流动时，由于黏性剪应力和涡流的存在，必然引起能量损耗。

这种损耗包括流体流经管道的直管阻力和流经管件阀门等的局部阻力。

1.直管阻力摩擦系数的测定流体在圆形直管内流动的阻力损失hf为：-.2△pI匕hf=—= A —P d 2、2ApdA = yIpu乙由式（1）可知，欲测定入，需知道1、d,测定等。

与因实验装置而异，由现场实测。

1为两测压点的距离，欲测定，只需测量液体的温度，再查有关手册。

欲测定U,需先测定流量，再由管径计算流速。

2.局部阻力系数的测定流体流经管件的阻力损失为：.2C =Ap 9(2)pu£待测的阀门或弯头，由现场指定。

(二)流量计校正流量测量中，广泛采用孔板流量计和文丘里流量计。

这两种流量计由孔板与U型管压差计组成。

当流体以一定流速通过孔板时，由于流道截面缩小，流速增大，而使孔板前后产生一定压差。

流体的体积流量与压差的关系如下式所示：即竿(3)V=CoA [2流量系数Co与流量计的结构参数(do/D)有关，与流体的流动状况Re有关。

通过实验确定Co与Re的关系曲线，称为流量计校正。

本实验是以水为工作流体，测定在一定范围内的Co〜Re曲线。

三、实验装置与流程实验装置流程如图所示，由管子、管件、闸阀、孔板、控制器、流量计及泵等组成, 实际实验装置由多个支路构成，分别用于直管阻力测定、局部阻力测定和流量计的校核。

四、实验内容（1）看懂阻力实验原理图。

熟悉现场指定的待测直管和管阀件，开启该支线进口阀，关闭其他支线进口阀。

实验三 流体流动阻力测定实验一.实验目的（1） 辨别组成管路的各种管件、阀门，并了解其作用。

（2）测定流体在圆形直管内流动时摩擦系数λ与雷诺数Re 的关系。

（3）测定流体流经闸阀时的局部阻力系数ξ。

二．基本原理直管的摩擦阻力系数是雷诺数和相对粗糙度的函数，即)/(Re,d f ελ=，对一定的相对粗糙度而言，(Re)f =λ。

流体在一定长度等直径的水平圆管内流动时，其管路阻力引起的能量损失为：ρρff P P P h ∆=-=21 （1）又因为摩擦阻力系数与阻力损失之间有如下关系（范宁公式）22u d l h fP f λρ==∆ （2）整理（1）（2）两式得22u P l d f∆⋅⋅=ρλ （3） μρ⋅⋅=u d Re （4）式中：-d 管径，m ；-∆f P直管阻力引起的压强降，Pa；l管长，m；-u流速，m / s；-ρ流体的密度，kg / m3；-μ流体的粘度，N·s / m2。

-在实验装置中，直管段管长l和管径d都已固定。

若水温一定，则水的密度ρ和粘度μ也是定值。

所以本实验实质上是测定直管段流体阻力引起的压强降△P f与流速u（流量V）之间的关系。

根据实验数据和式（3）可计算出不同流速下的直管摩擦系数λ，用式（4）计算对应的Re，从而整理出直管摩擦系数和雷诺数的关系，绘出λ与Re 的关系曲线。

三．实验装置与参数1、实验装置实验流程示意图见图1。

实验装置由贮水槽、离心泵、变频器、电动调节阀、涡轮流量计、压力表、差压变送器、不同材质的水管、倒U型压差计（图中未画出）等组成。

装置上有三段并联的水平直管，自上而下分别用于测定局部阻力、光滑管直管阻力和粗糙管直管阻力。

测定局部阻力时使用不锈钢管，中间装有待测管件（闸阀）；测定光滑管直管阻力时，同样使用内壁光滑的不锈钢管，而测定粗糙管直管阻力时，采用管道内壁较粗糙的镀锌管。

水泵2将储水槽1中的水抽出，送入实验系统，首先经玻璃转子流量计15、16测量流量，然后送入被测直管段测量流体在光滑管或粗糙管的流动阻力，或经10测量局部阻力后回到储水槽，水循环使用。

实验一流体流动阻力的测定一、实验目的1、掌握测定流体流经直管、管件（阀门）时阻力损失的一般实验方法。

2、测定直管摩擦系数大与雷诺准数Re的关系，验证在一般湍流区内为与Re的关系曲线。

3、测定流体流经管件（阀门）时的局部阻力系数季4、识辨组成管路的各种管件、阀门，并了解其作用。

二、实验装置实验装置如下图所示：11+J1、水箱2、离心泵3、压差传感器4、温度计5、涡轮流量计6、流量计7、转子流量计8、转子流量计9、压差传感器10、压差传感器11、压差传感器12、粗糙管实验段13、光滑管实验段14、层流管实验段15、压差传感器16、压差传感器17、阐阀18、截止阀图1实验装置流程图装置参数:三、实验原理1、直管阻力摩擦系数大的测定流体在水平等径直管中稳定流动时，阻力损失为:. 2 d Ap九二- -fP lu 2du pRe = 一N采用涡轮流量计测流量VV u =900冗d 2用压差传感器测量流体流经直管的压力降A P f o根据实验装置结构参数1、d，流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf，求取Re和大，再将Re和大标绘在双对数坐标图上。

2、局部阻力系数Z的测定流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数，这种方法称为阻力倍数法。

即：故0= 2A L ⑹P U 2根据连接管件或阀门两端管径中小管的直径d,流体温度T （查流体物性p、四），及实验时测定的流量V、压力降APf,，通过式⑸或⑹，求取管件（阀门）的局部阻力系数Z。

四、实验步骤1、开启仪表柜上的总电源、仪表电源开关。

2、首先对水泵进行灌水，然后关闭出口阀，启动水泵，待电机转动平稳后，把出口阀缓缓开到最大。

3、实验从做大流量开始做起，最小流量应控制在1.5m3/h。

由于实验数据处理时使用的是双对数坐标，所以实验时每次流量变化取一递减的等比数列这样得到的数据点就会均匀分布，时实验结果更具准确性。

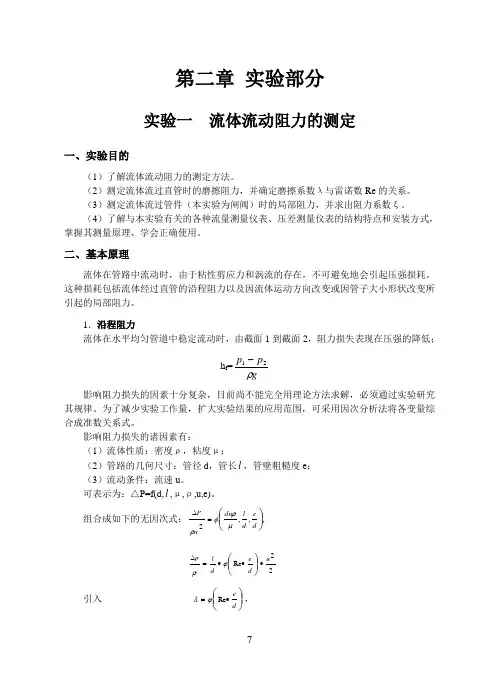

第二章 实验部分实验一 流体流动阻力的测定一、实验目的（1）了解流体流动阻力的测定方法。

（2）测定流体流过直管时的磨擦阻力，并确定磨擦系数λ与雷诺数Re 的关系。

（3）测定流体流过管件（本实验为闸阀）时的局部阻力，并求出阻力系数ξ。

（4）了解与本实验有关的各种流量测量仪表、压差测量仪表的结构特点和安装方式，掌握其测量原理、学会正确使用。

二、基本原理流体在管路中流动时，由于粘性剪应力和涡流的存在，不可避免地会引起压强损耗。

这种损耗包括流体经过直管的沿程阻力以及因流体运动方向改变或因管子大小形状改变所引起的局部阻力。

1．沿程阻力流体在水平均匀管道中稳定流动时，由截面1到截面2，阻力损失表现在压强的降低；h f =gp p ρ21-影响阻力损失的因素十分复杂，目前尚不能完全用理论方法求解，必须通过实验研究其规律。

为了减少实验工作量，扩大实验结果的应用范围，可采用因次分析法将各变量综合成准数关系式。

影响阻力损失的诸因素有：（1）流体性质：密度ρ，粘度μ；（2）管路的几何尺寸：管径d ，管长l ，管壁粗糙度e ； （3）流动条件：流速u 。

可表示为：△P=f(d,l ,μ,ρ,u,e)。

组合成如下的无因次式：,,,2⎪⎭⎫⎝⎛=∆d e d l du u Pμρφρ22Re u d e dl p∙∙∙=∆⎪⎭⎫ ⎝⎛ϕρ引入⎪⎭⎫ ⎝⎛∙=d eRe ϕλ，则上式变为：gu dl pfh22∙=∆=λρ式中，λ称为直管摩擦系数，滞流时λ=64/Re ；湍流时λ与Re 的关系受管壁粗糙度的影响，需由实验求得。

根据伯努利方程可知，流体通过直管的沿程阻力损失，可直接由所测得的液柱压差计读数ΔR 算出：△p=ΔR(ρ指－ρ水)g其中：ρ指——压差计中指示液密度，kg/m 3。

本实验中用水银作指示液，被测流体为水。

ΔR ——U 型管中水银位差，m 。

g ——重力加速度，g=9.81m/s 2。

2．局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。

化工原理实验报告—流体流动阻力测定实验班级： 031112班小组：第六组指导老师：刘慧仙组长：陈名组员：魏建武曹然实验时间： 2013年10月18日目录一、实验内容 (1)二、实验目的 (1)三、实验基本原理 (1)1.直管阻力 (1)2.局部阻力 (3)四、实验设计 (3)1.实验方案 (3)2.测试点及测试方法 (3)原始数据 (3)测试点 (4)测试方法 (4)3.控制点及调节方法 (4)4.实验装置和流程设计 (4)主要设备和部件 (4)实验装置流程图 (4)五、实验操作要点 (5)六、实验数据处理和结果讨论分析 (6)实验数据处理 (6)1.实验数据记录表 (6)2.流体直管阻力测定实验数据整理表 (7)3.流体局部阻力测定实验数据整理表 (8)4.计算示例。

(9)结果讨论分析 (10)七、思考题 (11)实验一流体流动阻力的测定实验一、实验内容1.测定流体在特定材质和的直管中流动时的阻力摩擦系数，并确定和之间的关系。

2.测定流体通过阀门时的局部阻力系数。

二、实验目的1.了解测定流体流动阻力摩擦系数的工程定义，掌握测定流体阻力的实验方法。

2.测定流体流径直管的摩擦阻力和流经管件或局部阻力，确定直管阻力摩擦系数与雷诺数之间的关系。

3.熟悉压差计和流量计的使用方法。

4.认识组成管路系统的各部件、阀门并了解其作用。

三、实验基本原理流体管路是由直管、管件（如三通、肘管、弯头）、阀门等部件组成。

流体在管路中流动时，由于黏性剪应力和涡流的作用，不可避免地要消耗一定的机械能，流体在直管中流动的机械能损失为直管阻力；而流体通过阀门、管件等部件时，因流动方向或流动截面的突然改变导致的机械能损失称为局部阻力。

在化工过程设计中，流体流动阻力的测定或计算，对于确定流体输送所需推动力的大小，例如泵的功率、液位或压差，选择适当的输送条件都有不可或缺的作用。

1.直管阻力流体在水平的均匀管道中稳定流动时，由截面1流动至截面2的阻力损失表现为压力的降低，即①由于流体分子在流动过程中的运动机理十分复杂，影响阻力损失的因素众多，目前尚不能完全用理论方法来解决流体阻力的计算问题，必须通过实验研究掌握其规律。

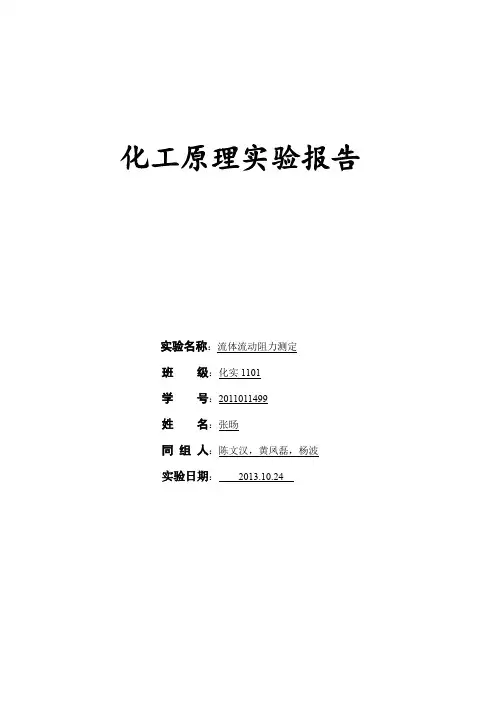

化工原理实验报告实验名称：流体流动阻力测定班级：化实1101学号：2011011499*****同组人：陈文汉，黄凤磊，杨波实验日期：2013.10.24一、报告摘要通过测定阀门在不同的开度下的流体流量v q ，以及测定已知长度l 和管径d 的光滑直管和粗糙直管间的压差p ∆，根据公式22u l p d ρλ∆=，（其中ρ为实验温度下流体的密度）；流体流速24d q u v π=，以及雷诺数μρdu =Re （μ为实验温度下流体粘度），得出湍流区光滑直管和粗糙直管在不同Re 下的λ值，并通过作Re -λ双对数坐标图，以得出两者的关系示意曲线，以及和光滑管遵循的Blasius 关系式比较关系，并验证了湍流区内摩擦阻力系数λ为雷诺数Re 和相对粗糙度ε/d 的函数。

由公式222121pu uρζ∆+=-可求出突然扩大管的局部阻力系数，以及由Re 64=λ求出层流时的摩擦阻力系数λ，再和雷诺数Re 作图得出层流管Re -λ关系曲线。

二、实验目的及任务1、掌握测定流体流动阻力实验的一般试验方法；2、测定直管的摩擦阻力系数λ及突然扩大管的局部阻力系数ζ；3、测定层流管的摩擦阻力系数λ；4、验证湍流区内摩擦阻力系数λ为雷诺数Re 和相对粗糙度ε/d 的函数；5、将所得光滑管的λ-Re 方程与Blas ius 方程相比较。

三、实验原理1、不可压缩液体在圆形直管中做稳定流动时，由于粘性和旋流作用产生摩擦阻力，流体在流过突然扩大，弯头等管件时，由于流体运动的速度和方向突然变化，产生局部阻力。

影响流体的阻力因素较多，在工程上通常采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果。

直管阻力损失函数：f （hf ，ρ，μ， l ，d ，ε, u ）=0 应用量纲分析法寻找h f （ΔP /ρ）与各影响因素间的关系 1）影响因素物性：ρ，μ 设备：l ，d ，ε 操作：u （p,Z ） 2）量纲分析ρ[ML -3]，μ[ML -1 T -1]， l [L] ，d [L]，ε[L]，u [LT -1]， h f [L 2 T -2]3）选基本变量（独立，含M ，L ，T ） d ，u ，ρ（l ，u ，ρ等组合也可以） 4）无量纲化非基本变量μ：π1＝μρa u b d c [M 0L 0T 0] =[ML -1 T -1][ML -3]a [LT -1]b [L]c ⇒ a=-1,b=-1,c=-1 变换形式后得：π1＝ρud /μl: π2＝l/d ε: π3＝ε/d h f : π4＝h f /u 2 5）原函数无量纲化0,,,2=⎪⎪⎭⎫ ⎝⎛d l d du u h F f εμρ 6）实验22,22u d l u dl d du h f ⋅=⋅⋅⎪⎪⎭⎫ ⎝⎛=λεμρϕ 摩擦系数：()d εϕλRe,= 层流圆直管（Re<2000）：λ=φ（Re ）即λ=64/Re 湍流水力学光滑管（Re>4000）：λ=0.3163/Re0.25湍流普通直管（4000<Re<临界点）：λ=φ（Re,ε/d ）即⎪⎪⎭⎫ ⎝⎛+-=λελRe 7.182log 274.11d湍流普通直管（Re>临界点）：λ=φ（ε/d ）即⎪⎭⎫ ⎝⎛-=d ελ2log 274.11对于粗糙管，λ与Re 的关系均以图来表示2、局部阻力损失函数22u h f ζ= 局部阻力系数：（局部结构）ϕζ=考虑流体阻力等因素，通常管道设计液速值取1～3m/s ，气速值取10～30m/s 。

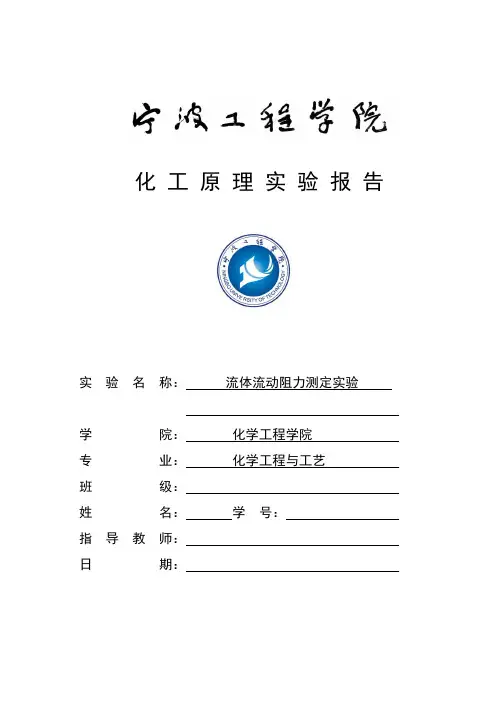

化工原理实验报告实验名称：流体流动阻力测定实验学院：化学工程学院专业：化学工程与工艺班级：姓名：学号：指导教师：日期：一、 实验目的1、掌握流体经直管和管阀件时阻力损失的测定方法。

通过实验了解流体流动中能量损失的变化规律。

2、测定直管摩擦系数λ于雷诺准数Re 的关系。

3、测定流体流经闸阀等管件时的局部阻力系数ξ。

4、学会压差计和流量计的适用方法。

5、观察组成管路的各种管件、阀件，并了解其作用。

二、实验原理流体在管内流动时，犹豫粘性剪应力和涡流的存在，不可避免得要消耗一定的机械能，这种机械能的消耗包括流体流经直管的沿程阻力和因流体运动方向改变所引起局部阻力。

1、沿程阻力影响阻力损失的因素很多，尤其对湍流流体，目前尚不能完全用理论方法求解，必须通过实验研究其规律。

为了减少实验工作量，使实验结果具有普遍意义，必须采用因次分析方法将各变量组合成准数关联式。

根据因次分析，影响阻力损失的因素有， (a)流体性质：密度ρ、粘度μ；(b)管路的几何尺寸：管径d 、管长l 、管壁粗糙度ε； (c)流动条件：流速μ。

可表示为：式中，λ称为摩擦系数。

层流 (滞流)时，λ＝64／Re ；湍流时λ是雷诺准数Re 和相对粗糙度的函数，须由实验确定 2、局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。

(1)、当量长度法流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体流过与其具有相当管径长度的直管阻力损失，这个直管长度称为当量长度，用符号le 表示。

则流体在管路中流动时的总阻力损失 为（2)、阻力系数法流体通过某一管件或阀门时的阻力损失用流体在管路中的动能系数来表示，这种计算ρρpp p h f ∆=-=21),,,,,(ερμu l d f p =∆22u d l p h f λρ=∆=∑f h 22u dle l hf∑∑+=λ局部阻力的方法，称为阻力系数法。

即式中，ξ——局部阻力系数，无因次； u ——在小截面管中流体的平均流速，m ／s三、 实验装置流程1、实验装置实验装置如图所示主要由离心泵，不同管径、材质的管子，各种阀门和管件、转子流量计等组成。

实习指导实验一流体流动阻力测定实验一、实验目的⒈学习直管摩擦阻力△P f、直管摩擦系数λ的测定方法。

⒉掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。

⒊学习压差传感器测量压差，流量计测量流量的方法。

⒋掌握对数坐标系的使用方法。

二、实验内容⒈测定既定管路内流体流动的摩擦阻力和直管摩擦系数λ。

⒉测定既定管路内流体流动的直管摩擦系数λ与雷诺数Re之间关系曲线和关系式。

三、实验原理流体在圆直管内流动时，由于流体的具有粘性和涡流的影响会产生摩擦阻力。

流体在管内流动阻力的大小与管长、管径、流体流速和摩擦系数有关，它们之间存在如下关系。

h==λ=R e= f式中：管径，m ；直管阻力引起的压强降，Pa；管长，m；管内平均流速，m / s；流体的密度，kg / m3；流体的粘度，N·s / m2。

摩擦系数λ与雷诺数Re之间有一定的关系，这个关系一般用曲线来表示。

在实验装置中，直管段管长l和管径d都已固定。

若水温一定，则水的密度ρ和粘度μ也是定值。

所以与流速u（流量V）之间的关系。

本实验实质上是测定直管段流体阻力引起的压强降△Pf根据实验数据和式6-2可以计算出不同流速（流量V）下的直管摩擦系数λ，用式6-3计算对应的Re，从而整理出直管摩擦系数和雷诺数的关系，绘出λ与Re的关系曲线。

四、实验流程及主要设备参数：1.实验流程图:见图1水泵8将储水槽9中的水抽出,送入实验系统,首先经玻璃转子流量计2测量流量,然后送入被测直管段5或6测量流体流动的光滑管或粗糙管的阻力,或经7测量局部阻力后回到储水槽, 水循环使用。

被测直管段流体流动阻力△p可根据其数值大小分别采用变送器18或空气—水倒置∪型管10来测量。

2．主要设备参数：被测光滑直管段:第一套管径 d—0.01 (m) 管长 L—1.6(m) 材料: 不锈钢管第二套管径 d—0.095 (m) 管长 L—1.6(m) 材料: 不锈钢管被测粗糙直管段:第一套管径 d—0.01 (m) 管长 L—1.6(m) 材料: 不锈钢管第二套管径 d—0.0095 (m) 管长 L—1.6(m) 材料: 不锈钢管2.被测局部阻力直管段: 管径 d—0.015(m) 管长 L—1.2(m) 材料: 不锈钢管3.压力传感器:型号:LXWY 测量范围: 200 KPa压力传感器与直流数字电压表连接方法见图24.直流数字压差表:型号: PZ139 测量范围: 0 ～ 200 KPa5.离心泵:型号: WB70/055 流量: 8(m3／h) 扬程: 12(m)电机功率: 550(W)6.玻璃转子流量计:型号测量范围精度LZB—40 100～1000(L／h) 1.5LZB—10 10～100(L／h) 2.5五、实验方法1.向储水槽内注水,直到水满为止。

化工原理实验（三）流体流动阻力的测定一、实验目的1．掌握测定流体流经直管、管件和阀门时阻力损失的一般实验方法。

2．测定直管摩擦系数λ与雷诺准数Re 的关系，验证在一般湍流区内λ与Re 的关系曲线。

3．测定流体流经管件、阀门时的局部阻力系数ξ。

4．学会倒U 形压差计和涡轮流量计的使用方法。

5．识辨组成管路的各种管件、阀门，并了解其作用。

二、基本原理流体通过由直管、管件（如三通和弯头等）和阀门等组成的管路系统时，由于粘性剪应力和涡流应力的存在，要损失一定的机械能。

流体流经直管时所造成机械能损失称为直管阻力损失。

流体通过管件、阀门时因流体运动方向和速度大小改变所引起的机械能损失称为局部阻力损失。

1．直管阻力摩擦系数λ的测定流体在水平等径直管中稳定流动时，阻力损失为：2221u d l p p p w ff λρρ=-=∆=（1）即， 22lu p d fρλ∆=（2）式中： λ —直管阻力摩擦系数，无因次；d —直管内径，m ；f p ∆—流体流经l 米直管的压力降，Pa ；f w —单位质量流体流经l 米直管的机械能损失，J/kg ；ρ —流体密度，kg/m 3；l —直管长度，m ；u —流体在管内流动的平均流速，m/s 。

滞流(层流)时，Re 64=λ（3）μρdu =Re（4）式中：Re —雷诺准数，无因次；μ —流体粘度，kg/(m·s)。

湍流时λ是雷诺准数Re 和相对粗糙度（ε/d ）的函数，须由实验确定。

由式（2）可知，欲测定λ，需确定l 、d ，测定f p ∆、u 、ρ、μ等参数。

l 、d 为装置参数（装置参数表格中给出）， ρ、μ通过测定流体温度，再查有关手册而得， u 通过测定流体流量，再由管径计算得到。

例如本装置采用涡轮流量计测流量，V ，m 3/h 。

2900dVu π= (5)f p ∆可用U 型管、倒置U 型管、测压直管等液柱压差计测定，或采用差压变送器和二次仪表显示。

化工原理流体阻力实验
实验目的:
研究流体在管道中的阻力特性，分析流体在不同流速下的阻力系数。

实验仪器和材料:
1. 一台流量计
2. 一段直径较小的管道
3. 一台水泵
4. 一根长尺
5. 一台计时器
实验原理:
在流体力学中，流体在管道中流动时会受到管壁的摩擦力的阻碍，从而产生一定的阻力。

流体阻力的大小与管道直径、流速、流体粘度和管道长度等因素有关。

实验步骤:
1. 将流量计与水泵通过管道连接。

2. 将直径较小的管道连接到水泵的出口。

3. 打开水泵，调节流量计的阀门，使得流速在不同范围内变化，记录相应的流量和压力差。

4. 根据测量结果，计算出不同流速下的阻力系数。

实验结果和讨论:
根据实验数据，绘制流速与阻力系数的关系曲线。

从曲线上可以看出，流速增加时，阻力系数逐渐增大，但增幅逐渐减小。

这表明流速和阻力系数之间存在非线性关系。

结论:
通过本实验，我们研究了流体在管道中的阻力特性，得出了流速与阻力系数之间的关系。

这对于工程实践中的流体运动和管道设计具有一定的参考价值。

化工原理实验三单相流体阻力测定实验实验目的：通过单相流体阻力测定实验，学习和掌握不同条件下流体的流动规律，测定单相流体的阻力系数，分析阻力与流速、管径和介质性质之间的关系，进一步加深对流体力学原理的理解。

实验原理：1.单相流体阻力单相流体阻力是指在流体流动过程中，流体所受到的阻力。

根据流体动力学的基本理论，当流体通过管道时，管壁对流体产生粘性阻力，且阻力与流体速度的平方成正比。

阻力可表示为：F=ρv^2C_dA/2其中，F为单位时间内通过管段其中一截面的阻力；ρ为流体密度；v为流速；C_d为阻力系数；A为截面面积。

2.阻力系数阻力系数是一个无量纲的常数，用来描述流体通过管道时的阻力。

阻力系数与管道长度、管道径向、管道壁面的光滑程度、流体的粘度等因素有关。

狭长柱体的阻力系数可以通过公式：C_d=2F/(ρv^2A)，测定得到。

实验仪器：流体阻力测定装置、柱塞泵、水泵、电子天平、压力表、流量计、长红外灯波浪管、远红外灯波浪管等。

实验步骤：1.启动水泵，调节柱塞泵，将流速平稳调整到所需数值。

2.用天平称取所需质量的截面积较小的管段，并记录下其质量m。

3.将管段与阻力测定装置连接，调节柱塞泵，使流量稳定在所需数值，记录下流速v和压力差ΔP。

4.按照实验设备的要求，将所测管段替换成其它截面积不同的管段，并记录下相应的流速v和压力差ΔP。

5.根据测得的压力差、管段长度和管段截面积计算出阻力系数C_d。

6.对于不同管段，重复步骤3-5，绘制出C_d与管径之间的关系曲线。

注意事项：1.操作过程中要注意安全，避免发生意外事故。

2.测量仪器要保持清洁，确保测量的准确性。

3.测量连续流速时，应测量一定时间内流过的液体质量，计算平均流速。

4.测量前后要检查管道是否有漏水现象，以保证实验结果的准确性。

5.测量数据要准确记录，保留原始数据。

实验结果分析：根据实验测定的阻力系数和管径的关系曲线，可以得出以下结论：1.流体通过管道时的阻力与管径成反比，即管径越小，阻力越大。

化工原理实验报告流体流动阻力化工原理实验报告：流体流动阻力一、实验目的通过实验，探究流体在管道中流动时所产生的阻力，并了解阻力与流量、管道直径、管道长度等因素之间的关系。

二、实验原理当流体在管道中流动时，其流动速度会受到管道壁面的阻力而减慢，从而导致管道内部流体的流动速度不均匀。

当流体流动速度较慢时，流体之间的黏性力占据主导地位，阻力主要来自于黏性力；当流体流动速度较快时，流体之间的惯性力占据主导地位，阻力主要来自于惯性力。

流体流动阻力的大小与流体黏度、流量、管道直径和管道长度等因素有关，其中黏度和管道长度是恒定的，因此阻力的大小主要取决于流量和管道直径。

三、实验步骤及数据处理1.将实验装置搭建好，包括水箱、流量计、压力计、进出水口等部分。

2.设置不同流量下的实验参数，包括流量计刻度、压力计读数等。

3.记录每组实验的流量、压力差等数据，并计算出每组实验的阻力系数。

4.进行数据处理，绘制出阻力系数与雷诺数之间的关系图，分析其规律。

四、实验结果及分析通过实验数据的处理，我们得到了每组实验的阻力系数，并绘制出了阻力系数与雷诺数之间的关系图。

从图中可以看出，阻力系数随着雷诺数的增加而增加，但增长趋势逐渐减缓。

这说明，当管道内部流体的流动速度较慢时，阻力主要来自于黏性力，而当流速增加时，惯性力开始起主导作用，阻力逐渐增大。

但随着流速的增加，管道内部流体的流动趋向稳定，惯性力的影响逐渐减弱，因此阻力增长趋势逐渐缓和。

我们还得到了不同流量下的阻力系数，发现阻力系数随着流量的增加而增加。

这是因为当流量增加时，流体在管道内部的流动速度也随之增加，从而使得管道内部的阻力增加。

五、实验结论通过实验，我们得到了流体流动阻力与流量、管道直径、管道长度等因素之间的关系。

实验结果表明，阻力系数随着雷诺数和流量的增加而增加，但增长趋势逐渐缓和。

这一结论可以为工程设计提供参考，使得管道布置时可以更加合理地选择管道直径和长度，从而降低管道系统的能耗。
