02304电力系统自动装置 全国2013年7月自考 试题

全国2018年7月自考电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.一般情况下，电力系统负荷调节效应系数K的大小为( )A.0～1B.1～3C.3～5D.5～72.AAT装置一般由两部分构成，即自动合闸部分和( )A.过压起动部分B.过流起动部分C.电流突变量起动部分D.低压起动部分3.监视并反映备用电源有无电压的继电器是( )A.低电压继电器B.过电压继电器C.阻抗继电器D.时间继电器4.为可靠切除瞬时故障，提高重合闸的成功率，单侧电源三相一次重合闸的动作时限一般可以取( )A.0.8～1.0秒B.1.8～2.0秒C.2～3秒D.4～5秒5.全波线性整步电压与半波线性整步电压相比，主要差别体现在( )A.峰值B.斜率C.线性度D.频率6.准同步三个条件中，当只是相角差条件不满足且U G超前U sys时，合闸冲击电流矢量滞后U G的角度约为( )A.0度B.90度C.180度D.270度7.将自动准同步装置的加速脉冲接到调速器的减速回路中，而将减速脉冲接到调整器的加速回路中，调频的结果必然是( )A.发电机频率越来越高B.发电机频率越来越低C.频差越来越大D.频差越来越小8.微机励磁调节器的优越性主要体现在( )A.能够实现电压调节B.能够实现逆变灭磁C.能够实现无功分配D.便于实现复杂控制和自检9.利用全控桥逆变灭磁时，其输出的直流电压( )A.等于零B.变成正弦交流电压C.等于负值D.等于正值10.励磁调节器中的调差单元的输入量是( )A.有功功率和无功功率B.定子电压和定子电流C.定子电压D.定子电流11.同步发电机的空载电动势E G与励磁电流I G.E( )A.成余弦函数关系B.成正比关系C.成反比关系D.成正弦函数关系12.下列四种类型的励磁调节器：①半导体型，②机电型，③电磁型，④微机型，按时间发展顺序排列应为( )A.④①③②B.①③④②C.①④③②D.②③①④13.造成电力系统频率上升的原因是( )A.无功功率过剩B.无功功率不足C.有功功率过剩D.有功功率不足14.能够为事故分析提供原始资料的自动装置是( )A.振荡解列装置B.低压解列装置C.低频解列装置D.故障录波装置15.电力系统频率和有功功率自动调节的目的是( )A.在系统事故状态下维持频率在额定值B.在系统正常运行状态下维持频率在额定值C.在系统事故状态下阻止频率下降D.在系统各种情况下阻止频率下降二、填空题(本大题共5小题，每小题2分，共10分)请在每小题的空格中填上正确答案。

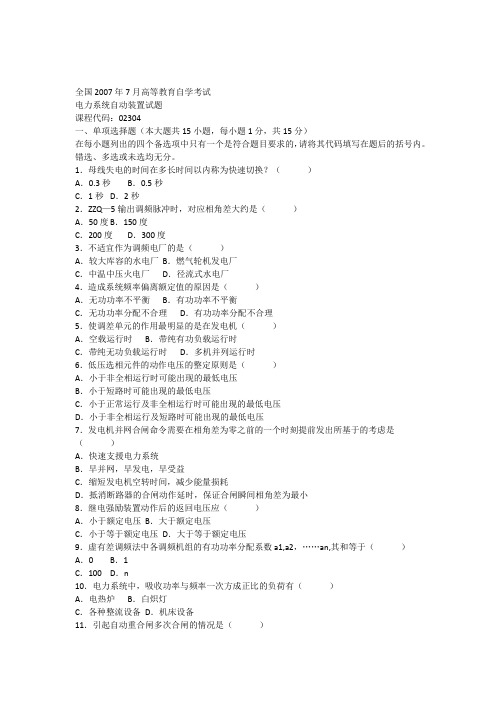

全国2007年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．母线失电的时间在多长时间以内称为快速切换？（）A．0.3秒B．0.5秒C．1秒D．2秒2．ZZQ—5输出调频脉冲时，对应相角差大约是（）A．50度B．150度C．200度D．300度3．不适宜作为调频电厂的是（）A．较大库容的水电厂B．燃气轮机发电厂C．中温中压火电厂D．径流式水电厂4．造成系统频率偏离额定值的原因是（）A．无功功率不平衡B．有功功率不平衡C．无功功率分配不合理D．有功功率分配不合理5．使调差单元的作用最明显的是在发电机（）A．空载运行时B．带纯有功负载运行时C．带纯无功负载运行时D．多机并列运行时6．低压选相元件的动作电压的整定原则是（）A．小于非全相运行时可能出现的最低电压B．小于短路时可能出现的最低电压C．小于正常运行及非全相运行时可能出现的最低电压D．小于非全相运行及短路时可能出现的最低电压7．发电机并网合闸命令需要在相角差为零之前的一个时刻提前发出所基于的考虑是（）A．快速支援电力系统B．早并网，早发电，早受益C ．缩短发电机空转时间，减少能量损耗D ．抵消断路器的合闸动作延时，保证合闸瞬间相角差为最小 8．继电强励装置动作后的返回电压应（ ） A ．小于额定电压 B ．大于额定电压 C ．小于等于额定电压D ．大于等于额定电压9．虚有差调频法中各调频机组的有功功率分配系数a 1,a 2，……a n ,其和∑=n1i ia等于（ ）A ．0B ．1C ．100D ．n10．电力系统中，吸收功率与频率一次方成正比的负荷有（ ） A ．电热炉 B ．白炽灯 C ．各种整流设备D ．机床设备11．引起自动重合闸多次合闸的情况是（ ） A ．充电电阻断线 B ．充电电阻短路 C ．电容器短路D ．电容器断线12．ZZQ —5装置中，合闸脉冲就是（ ） A ．导前相角脉冲 B ．导前时间脉冲 C ．调频脉冲D ．调压脉冲13．发电机内部故障，继电保护动作，将发电机退出电力系统后，若不迅速灭磁，则可能（ ）A ．发生振荡失步B ．气隙磁场严重畸变C ．产生定子过电压D ．发生定子短路14．自动低频减载装置切除一定负荷后，不可能使得（ ） A ．系统频率继续下降 B ．系统频率回升 C ．系统频率不变D ．系统频率先升后降15．微机故障录波只记录（ ） A ．事故情况下的全部过程 B ．装置起动后一段时间波形 C ．故障前后若干周期的波形 D ．故障时的开关动作过程二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

全国2007年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．母线失电的时间在多长时间以内称为快速切换？（）A．0.3秒B．0.5秒C．1秒D．2秒2．ZZQ—5输出调频脉冲时，对应相角差大约是（）A．50度 B．150度C．200度D．300度3．不适宜作为调频电厂的是（）A．较大库容的水电厂B．燃气轮机发电厂C．中温中压火电厂D．径流式水电厂4．造成系统频率偏离额定值的原因是（）A．无功功率不平衡B．有功功率不平衡C．无功功率分配不合理D．有功功率分配不合理5．使调差单元的作用最明显的是在发电机（）A．空载运行时B．带纯有功负载运行时C．带纯无功负载运行时D．多机并列运行时6．低压选相元件的动作电压的整定原则是（）A．小于非全相运行时可能出现的最低电压B．小于短路时可能出现的最低电压C．小于正常运行及非全相运行时可能出现的最低电压D．小于非全相运行及短路时可能出现的最低电压7．发电机并网合闸命令需要在相角差为零之前的一个时刻提前发出所基于的考虑是（）A．快速支援电力系统B．早并网，早发电，早受益C．缩短发电机空转时间，减少能量损耗D．抵消断路器的合闸动作延时，保证合闸瞬间相角差为最小8．继电强励装置动作后的返回电压应（）A．小于额定电压B．大于额定电压C．小于等于额定电压D．大于等于额定电压9．虚有差调频法中各调频机组的有功功率分配系数a1,a2，……an,其和等于（）A．0 B．1C．100 D．n10．电力系统中，吸收功率与频率一次方成正比的负荷有（）A．电热炉B．白炽灯C．各种整流设备D．机床设备11．引起自动重合闸多次合闸的情况是（）A．充电电阻断线B．充电电阻短路C．电容器短路D．电容器断线12．ZZQ—5装置中，合闸脉冲就是（）A．导前相角脉冲B．导前时间脉冲C．调频脉冲D．调压脉冲13．发电机内部故障，继电保护动作，将发电机退出电力系统后，若不迅速灭磁，则可能（）A．发生振荡失步B．气隙磁场严重畸变C．产生定子过电压D．发生定子短路14．自动低频减载装置切除一定负荷后，不可能使得（）A．系统频率继续下降B．系统频率回升C．系统频率不变D．系统频率先升后降15．微机故障录波只记录（）A．事故情况下的全部过程B．装置起动后一段时间波形C．故障前后若干周期的波形D．故障时的开关动作过程二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

全国2018年7月自考电力系统自动装置试题课程代码：02304一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1.5分，共24分)1. 暗备用的接线方式应使任一电源的容量按照通过( )来考虑。

A. 一段母线总负荷B. 二段母线总负荷C.一段母线和二段母线之和的总负荷D. 一段母线和二段母线之差的总负荷2. AAT的监视和反映工作电源有无电压的继电器是( )。

A. 低电压继电器B. 过电压继电器C. 低电流继电器D. 过电流继电器3. 装有三相一次自动重合闸的线路上，发生永久性故障，断路器切断短路电流次数是( )。

A. 一次B. 二次C. 三次D. 多次4. 双侧电源线路的三相快速自动重合闸在( )时不应该动作。

A. 瞬时性故障跳闸B. 永久性故障跳闸C. 瞬时保护动作D. 延时保护动作5. 由于潜供电流的影响，单相AAR动作时限比三相AAR动作时限为( )。

A. 长一些B. 一样长C. 短一些D. 一样短6. 同步发电机自同步并列的条件是发电机( )。

A. 未加励磁、接近同步转速B. 已加励磁、接近同步转速C. 未加励磁、未接近同步转速D. 已加励磁、未接近同步转速7. 自动准同步装置中频差检查时，如果导前相角脉冲先于导前时间脉冲出现，说明( )。

A. |ωs|>|ωs.set|B. |ωs|=|ωs.set|C. |ωs|<|ωs.set|D. |ωs|与|ωs.set|无关8. 可控相位复式励磁调节器工作特性是在同样的功率因数下，定子电流愈大，相应的特性曲线( )。

A. 升高B. 不变C. 降低D. 不变后降低9. 要实现逆变灭磁，三相全控桥式整流电路的控制角α应在( )区间内较为合适。

1A. α>90°B. 90°<α<180°C. α<90°D. 90°<α<150°10. 调差系数K adj<0时，对应的同步发电机外特性( )。

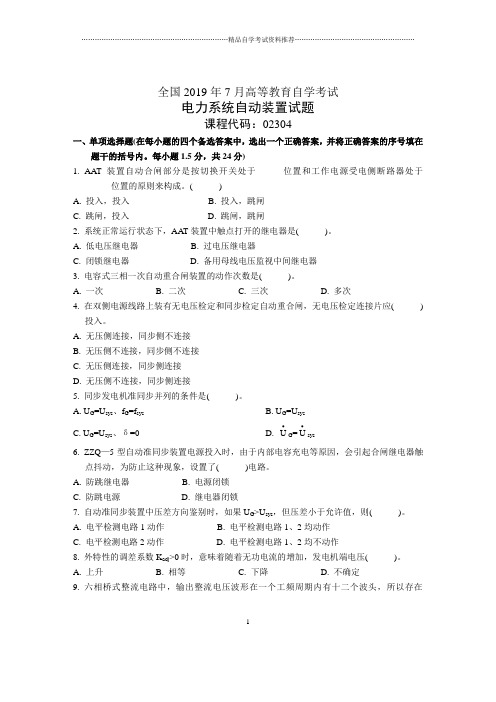

全国2019年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1.5分，共24分)1. AAT装置自动合闸部分是按切换开关处于______位置和工作电源受电侧断路器处于______位置的原则来构成。

( )A. 投入，投入B. 投入，跳闸C. 跳闸，投入D. 跳闸，跳闸2. 系统正常运行状态下，AA T装置中触点打开的继电器是( )。

A. 低电压继电器B. 过电压继电器C. 闭锁继电器D. 备用母线电压监视中间继电器3. 电容式三相一次自动重合闸装置的动作次数是( )。

A. 一次B. 二次C. 三次D. 多次4. 在双侧电源线路上装有无电压检定和同步检定自动重合闸，无电压检定连接片应( )投入。

A. 无压侧连接，同步侧不连接B. 无压侧不连接，同步侧不连接C. 无压侧连接，同步侧连接D. 无压侧不连接，同步侧连接5. 同步发电机准同步并列的条件是( )。

A. U G=U sys、f G=f sysB. U G=U sysC. U G=U sys、δ=0D.•U G=•U sys6. ZZQ—5型自动准同步装置电源投入时，由于内部电容充电等原因，会引起合闸继电器触点抖动，为防止这种现象，设置了( )电路。

A. 防跳继电器B. 电源闭锁C. 防跳电源D. 继电器闭锁7. 自动准同步装置中压差方向鉴别时，如果U G>U sys，但压差小于允许值，则( )。

A. 电平检测电路1动作B. 电平检测电路1、2均动作C. 电平检测电路2动作D. 电平检测电路1、2均不动作8. 外特性的调差系数K adj>0时，意味着随着无功电流的增加，发电机端电压( )。

A. 上升B. 相等C. 下降D. 不确定9. 六相桥式整流电路中，输出整流电压波形在一个工频周期内有十二个波头，所以存在1( )Hz为主的谐波分量。

《电力系统自动装置》课程考试试卷参考答案(A 卷)一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、DCS 系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成不包括【 B 】A 、上位机B 、工控机C 、数据采集测控站D 、通信线路2、电力系统运行中的主要并列方式为 【 C 】 A 、自同期 B 、非同期 C 、准同期 D 、同周期3、准同步并列条件规定的允许频率差为不超过额定频率的 【 C 】A 、0％—1％B 、0％—5％C 、 0.2％—0.5％D 、2％—5％ 4、滑差角频率s 小于某一值，相当于 【 B 】A 、脉动电压周期s T 小于某一值B 、脉动电压周期s T 大于某一值C 、频率差s f 大于某一值D 、频率差s f 等于某一值5、励磁功率单元向同步发电机转子提供 【 B 】A 、交流电流B 、直流电流C 、交流电压D 、任何电压6、最简单的励磁调节器的调节方式是 【 A 】A 、比例调节B 、微分调节C 、比例微分调节D 、比例积分调节7、最大励磁限制是为 而采取的安全措施。

【 D 】A 、防止发电机定子绕组长时间欠励磁B 、防止发电机定子绕组长时间过励磁C 、防止发电机转子绕组长时间欠励磁D 、防止发电机转子绕组长时间过励磁8、电网中发电机组在调速器的工作情况下是电网的 【 B 】 A 、功率特性 B 、一次调频频率特性C 、二次调频频率特性D 、调节特性9、电力系统的频率和有功功率调节系统，主要的组成环节不包括 【 A 】A 、电容器B 、调速器C 、发电机组D 、电网10、自动低频减载装置是用来解决 事故的重要措施之一。

【 D 】A 、少量无功功率缺额B 、少量有功功率缺额C 、严重无功功率缺额D 、严重有功功率缺额二、填空题（本大题共10小题，每小题 2 分，共 20 分）请在每小题的空白处写出正确答案。

电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号。

错选、多选或未选均无分。

1.单相自动重合闸动作时间应比三相自动重合闸时间（）A.长B.短C.相同D.取决于合闸断路器的类型2.同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（）A.取决于励磁电流的大小B.接近额定电压C.接近系统电压D.接近零3.自动准同步合闸控制电路不包括（）A.频差检查单元B.电压差检查单元C.导前时间形成单元D.调差单元4.AAT装置采用“慢速切换”模式时，厂用电母线失电时间为（）A.1秒以B.1~1.5秒C.2~2.5秒D.3秒以上5.具有正调差特性的发电机，其机端电压随输出无功功率的增加而（）A.增加B.降低C.不变D.不确定6.欲平移同步发电机外特性曲线，需要改变（）A.励磁调节器的基准电压B.励磁调节器的放大倍数C.励磁调节器调差系数D.系统电压7.三相半控整流桥励磁电路中，整流二极管的个数至少是（）A.3B.4C.5D.68.单机运行的同步发电机，若增加励磁电流则会使（）A.输出无功功率增大B.输出有功功率增大C.机端电压升高D.发电机频率升高9.AAT装置应保证只动作一次，是为了防止（）A.工作电源或设备无法断开B.备用电源或设备提前投入C.工作电源或设备多次受故障冲击D.备用电源或设备多次受故障冲击10.以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般为（）A.45~45.5HzB.46~46.5HzC.47~47.5HzD.48~48.5Hz11.不满足重合闸动作条件的是（）A.保护跳闸B.误碰断路器跳闸C.用控制开关跳闸D.控制开关与断路器位置不对应12.当电力系统出现较小功率缺额时，负荷调节效应（）A.可以使系统频率恢复到额定值B.可以使系统频率稳定到高于额定值C.可以使系统频率稳定到低于额定值D.不起作用13.当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要（）A.大量投入负荷B.大量切除发电机C.借助低频减负荷装置切除负荷D.依赖负荷调节效应稳定频率14.发电厂厂用电系统与电力系统解列的目的是（）A.保证电厂的安全运行B.解决系统功率缺额C.防止系统频率下降D.防止电力系统振荡15.下列电力系统自动装置中属于电力系统安控装置的是（）A.自动重合闸装置B.自动准同步装置C.励磁调节器D.故障录波装置二、名词解释题（本大题共5小题，每小题3分，共15分）16.三机容错系统17.负荷频率调节效应18.无压检定和同步检定自动重合闸19.滑差周期20.暗备用三、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

全国2013年7月自考《2304电力系统自动装置》真题及答案1．AAT的组成包括自动合闸部分和A．手动合闸部分B．自动分闸部分C．低电压起动部分D．过电流起动部分2．自动重合闸的主要作用是提高A．电能质量B．供电可靠性C．输电经济性D．合闸操作平稳性3．当手动合闸于故障线路时，重合闸装置应A．闭锁保护B．闭锁重合闸C．开放重合闸D．开放保护4．线性整步电压包含的信息有A．电压差和频率差B．相角差和电压差C．功率差和频率差D．频率差和相角差5．实际准同步条件允许的相角差一般不超过．．．A．1°B．5°C．1O°D．3O°6．发电机输出无功功率增加时机端电压下降，称发电机具有A．正调差特性B．负调差特性C．零调差特性D．反调差特性7．三相全控桥采用宽脉冲触发方式时，其脉冲宽度必须大于A．1O°B．3O°C．6O°D．9O°8．自动低频减负荷装置动作后，应该使系统恢复频率不低于．．．A．48.5Hz B．49HzC．49.5Hz D．5OHz9．自动解列可应用于A．厂用电系统的解列B．发电机与主变压器的解列 C．电气设备与其备用设备的解列D．发电机组与励磁系统的解列10．自动准同期合闸控制电路中不包括．．．A．频差检测部分B．电压差检测部分C．导前时间形成部分D．相角差形成部分11．三相半控桥电路输出整流电压波形连续，则其触发角A．≤6O°B．≤30°C．≥6O°D．≥3O°12．频率的二次调整作用表现为系统频率静态特性(曲线)A．向上平移B．上下平移C．斜率变大D．斜率改变13．电力系统频率变化的时间常数一般在A．1～2秒B．5～10秒C．1～20秒D．30～60秒14．适合作为调频发电厂的是A．丰水期的水电厂B．高温高压火电厂C．核电厂D．中温中压火电厂15．电力系统安控装置不包括．．．A．发电机准同步并列装置B．自动低频减负荷装置C．发电机继电强行励磁装置D．自动重合闸装置二、填空题 (本大题共5小题，每小题2分，共10分)16．AAT应保证在工作电源______后，才投入备用电源。

全国2013年7月高等教育自学考试电机学试题课程代码：02271请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1.答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题（本大题共18小题，每小题1分，共18分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1.Y,y接线的三相组式变压器相电势波形为A.正弦波B.尖顶波C.平顶波D.矩形波2.一台单相变压器变比K=3，在低压侧短路，高压侧加电压，使电流11=11N时，测得P KN=1000瓦，若在高压侧短路，低压侧加电压，使电流I2=12N时，短路损耗功率为A.500瓦B.4000瓦C.2000瓦D.1000瓦3.变压器并联条件中必须绝对满足的条件是A.变比相等B.联接组别相同C.短路阻抗相等D.短路电压标么值相等4.Y,yn联接三相心式变压器的零序阻抗Z0从副边看等于A.Z mB.Z kC.∞D.Z k<Z0<Z m5.变压器空载电流的标么值通常在A.0.01～0.1B.0.4～0.6C.0.9～1.1D.1.5以上8.三相异步电动机等效电路中的参数rm所消耗的功率表示A.定子铜耗B.转子铜耗C.定子铁耗D.转子铁耗9.有一台两极绕线式异步电动机，要把转速调上去，下列哪一种调速方法是可行的A.变极B.转子回路串电阻C.变频D.变压10.异步电动机空载电流比同容量变压器的空载电流A.大B.相等C.小D.不一定11.改善绕线式异步电动机起动性能最有效的措施是A.降低定子端电压B.转子回路串电阻C.定子回路串电阻D.星——角换接起动12.并联于大电网上的同步发电机，当电流落后于电压运行时，若逐渐增大励磁电流，则电枢电流A.渐大B.减小C.先增大后减小D.先减小后增大13.同步电机中参数X q表示为A.交轴同步电抗B.交轴暂态电抗C.交轴次暂态电抗D.交轴漏抗14.三相同步发电机准同步并列时，必须满足一些条件，但首先必须绝对满足的条件是A.电压相等B.相位相同C.频率相等D.相序相同15.判断同步电机运行于发电机状态的依据是16.同步电机气隙增大时，其同步电抗A.增大B.减小C.不变D.不确定17.哪种措施用于提高直流电动机的转速A.电枢回路串电阻B.降低电枢端电压C.励磁回路串电阻D.A、B、C均可18.直流电动机的电磁功率P em等于A.U N I NB.U N I NηC.T2ΩD.E a I a非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
