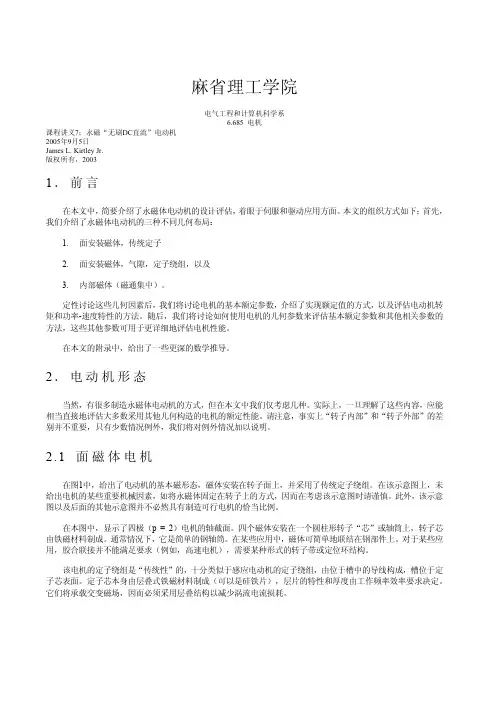

MIT电机学教程中文版第7章

麻省理工学院电气工程和计算机科学系6.685 电机课程讲义7：永磁“无刷DC直流”电动机2005年9月5日James L. Kirtley Jr.版权所有，20031．前言在本文中，简要介绍了永磁体电动机的设计评估，着眼于伺服和驱动应用方面。

本文的组织方式如下：首先，我们介绍了永磁体电动机的三种不同几何布局：1.面安装磁体，传统定子2.面安装磁体，气隙，定子绕组，以及3.内部磁体（磁通集中）。

定性讨论这些几何因素后，我们将讨论电机的基本额定参数，介绍了实现额定值的方式，以及评估电动机转矩和功率-速度特性的方法。

随后，我们将讨论如何使用电机的几何参数来评估基本额定参数和其他相关参数的方法，这些其他参数可用于更详细地评估电机性能。

在本文的附录中，给出了一些更深的数学推导。

2．电动机形态当然，有很多制造永磁体电动机的方式，但在本文中我们仅考虑几种。

实际上，一旦理解了这些内容，应能相当直接地评估大多数采用其他几何构造的电机的额定性能。

请注意，事实上“转子内部”和“转子外部”的差别并不重要，只有少数情况例外，我们将对例外情况加以说明。

2.1 面磁体电机在图1中，给出了电动机的基本磁形态，磁体安装在转子面上，并采用了传统定子绕组。

在该示意图上，未给出电机的某些重要机械因素，如将永磁体固定在转子上的方式，因而在考虑该示意图时请谨慎。

此外，该示意图以及后面的其他示意图并不必然具有制造可行电机的恰当比例。

在本图中，显示了四极（p = 2）电机的轴截面。

四个磁体安装在一个圆柱形转子“芯”或轴筒上，转子芯由铁磁材料制成。

通常情况下，它是简单的钢轴筒。

在某些应用中，磁体可简单地联结在钢部件上。

对于某些应用，胶合联接并不能满足要求（例如，高速电机），需要某种形式的转子带或定位环结构。

该电机的定子绕组是“传统性”的，十分类似于感应电动机的定子绕组，由位于槽中的导线构成，槽位于定子芯表面。

定子芯本身由层叠式铁磁材料制成（可以是硅铁片），层片的特性和厚度由工作频率效率要求决定。

电机选型教程范文

电机选型教程范文
（纯原创）
一、电机部件定义
电机是一种机械装置，能将电能转化为机械能，把其他形式的能量转
换成机械动能，用于推动机械装置运行和控制。

它也是机械装机工程中最
重要、最基本的部件。

二、电机类别
电机分类繁多，可按电机的结构、性能、功率、电气参数、电流等多
种方式分类，主要有交流电机、直流电机、步进电机、伺服电机、减速电机、凸轮转子电机、旋转电位器调节电机等。

三、电机选型原则
1．电机功率选型：电机的功率要求是根据使用环境和负载来确定的。

电机的额定功率要根据具体情况选择，一般来说，电机的功率要比额定负
载要大，至少要比负载的功率多10%-20%。

2．电机的电流选择：电机的电流是用来确定电机的选型的重要参数，电机的电流要比负载的电流高，至少要比负载的电流大10%-20%。

3．电机的节拍选择：对于变频器电机，要根据不同的工况需求来确
定电机的节拍。

一般情况下，电机的节拍要大于负载的节拍，至少要比负
载的节拍多10%-20%。

4．电机的变速比选择：对变速器电机，要根据实际情况确定变速比，一般情况下，电机的变速比要大于负载的变速比，至少要比负载的变速比
多10%-20%。

第八章 电动机容量的选择


镗杆直径 单位：mm
工作台宽度 单位：mm
《电机及拖动基础》第八章 电动机容量的选择
类比法
类比法——就是调查经过长期考验的同类型生产
机械，看它采用多大容量的电动机，然后通过主
要参数和工作条件的类比，来确定新生产机械的 电动机容量。
.
End
曲线的俗称：
热不到头，冷不到底
.
连续工作制电动机容量的选择
连续常值负载电动机容量的选择
通常的做法是在产品目录中选择一台额定容量等于或略大 于生产机械所需的容量，且转速又合适的电动机。对于鼠笼型 异步电动机还要考虑起动能力问题。
环境温度影响的问题：
设长期工作制电动机的额定功率为PN，稳定温升为N 。
短时工作时间与负载持续率之间的换算关系可近似认为：
30min 相当于 FC = 15%
60min 相当于 FC = 25%
90min 相当于 FC = 40%
《电机及拖动基础》第八章 电动机容量的选择
断续周期工作制电动机容量的选择
国家规定的标准负载持续率有：15%，25%，40%， 60% 四种。 同一台电动机在负载持续率 FC% 小时，其输出功率就大， 但过载能力低。 若负载持续率 FC% 与标准相等或相近，可直接按产品目 录选择合适的电动机。
功率较大的电动机应采用高压供电。
⒉ 直流电动机的额定电压也要于电源电压相配合 常用的电压等级有：110V、220V、440V 大功率电动机采用600～800V，甚至1000V供电。
决定电动机容量的主要因素
发热与温升
电机的发热是由于电机在运行中实现机电能量转换时，在电 机内部产生损耗，并转换成热量，使电机的温度升高。
电动机容量选择的工程方法

7 第七章-同步电机的基本知识和结构


同步电机的基本结构

18
2. 工作原理
(4) “同步”的概念 同步电机无论作为发电机还是电动机运行，当极数一 定时，它的转速 转速 n 和频率 f 之间保持严格不变的关系，用 之间保持严格不变的关系 电机专业术语说，叫做“同步”，所以这种电机叫同步电 机 。
2. 隐极式转子
隐极式转子上没有凸出的磁极 沿着转子本体圆周表面上，开有 许多槽，这些槽中嵌放着励磁绕 组。在转子表面约1/3部分没有开 槽，构成大齿，是磁极的中心区。 励磁绕组通入励磁电流后，沿转 子圆周也会出现 N 极和 S 极。 在大容量高转速汽轮发电机中， 转子圆周线速度极高，最大可达 170米/秒。为了减小转子本体及 转子上的各部件所承受的巨大离 心力，大型汽轮发电机都做成细 长的隐极式圆柱体转子。 18
度和形状对电机内部磁场的分布和同步电机的性 能有重大影响。
汽轮发电机结构
8
Electrical Machinery
11
Electrical Machinery
§7-2
同步电机的基本工作原理
pn ( Hz ) 60
9
§7-2
同步电机的基本工作原理
pn ( Hz ) 60
12
2. 工作原理
（1） P、n、f 三者关系 f
2. 同步电机的运行方式
(3)．作为同步调相机（同步补偿机）运行——向电网发送无功功率
同步调相机 (synchronous condenser) 基本上不进行有功功率的转换，它 专门用来调节电网的无功功率，以改善电网的功率因数。
发电机 电动机 同步调相机
同一台同步电机的三种不同的运 行方式，理论上是可以运行于不同的 运行方式下，但三种运行方式各有自 己的特点，没有特殊情况，不互换使 用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机与拖动基础及MATLAB仿真
Page 10
7.2电动机的发热、冷却与工作制 7.2.1电动机的发热与冷却 电动机的冷却是指负载减小或切断电源停止运行，电动机内 部损耗减小或降为零，导致电动机温升降低的过程。
同样可证明，电动机的冷却过程曲线是按指数规律下降的曲 线，如图7-2曲线1所示，图中T′为冷却时间常数。
电机与拖动基础及MATLAB仿真
Page 6
7.1电动机选择的主要内容
电动机在运行过程中必然会产生损耗并导致机体温度升高， 运行中电动机最热部位是绕组，而耐热最差的部位是绕组的绝缘。 当温度升高超过绝缘材料允许的限度时，则会使绝缘过早老 化，缩短电动机的使用寿命。
通常电动机容量是按周围环境温度为40℃时设计的，所以 各级绝缘材料的最高允许温升比其最高允许温度低40℃。

第7章
电动机容量的选择
电机与拖动基础及MATLAB仿真
Page 2
第7章 电动机容量的选择
电机与拖动基础及MATLAB仿真
Page 3
本章内容
7.1 电动机选择的主要内容 7.2 电动机的发热、冷却与工作制 7.3 电动机容量的选择
电机与拖动基础及MATLAB仿真
Page 4
本章教学基本要求
普通高等教育“十二五”电气信息类规划教材
电机与拖动基础及
MATLAB仿真
陈亚爱 周京华编著
北 方 工 业
大
学
李正熙主审
本课程的章节和内容

绪 论 第1章 第2章 第3章 变压器 三相交流电动机 三相交流电动机的电力拖动
ቤተ መጻሕፍቲ ባይዱ
第4章
第5章 第6章
直流电机
直流电动机的电力拖动 驱动和控制微电机
如果停电后，电动机产生的热量为零，则冷却过程如图7-2 曲线2所示。
t ts
ts'
0 T'
1 2 t
Page 11
图7-2电机的冷却曲线 电机与拖动基础及MATLAB仿真
7.2电动机的发热、冷却与工作制 7.2.2电动机的工作制
实际运行的电动机所带负载是多种多样的，运行状态也不尽 相同，而电动机的温升不仅取决于负载的大小，且与负载持续时 间有关。
7.2电动机的发热、冷却与工作制 7.2.2电动机的工作制 1．连续工作制（S1） 连续工作制是指电动机在恒定负载或周期性变化负载下连续 运行，工作时间内使电动机的温升达到稳定温升。 显然连续工作制的工作时间tw>(3~4)T， 其典型负载图和温升曲线如图7-3a所示。 实际生产中的水泵、风机、轧钢机主传 动拖动电机等属连续工作制电动机。 适用于 连续工作制的电动机有Y2、Y3系列三相笼型 异步电动机。
电机与拖动基础及MATLAB仿真
Page 9
7.2电动机的发热、冷却与工作制 7.2.1电动机的发热与冷却
t
电动机运行过程产生的各种损耗均会生成热能使电动机温度 2 ts 高于工作环境温度。 电动机从空载到负载或在运行中突加负载时，损耗随负载增 t0 加而增加，电动机的温度也随之升高，稳定后的温度比起始温度 高，该过程称为电动机的发热过程。
电机与拖动基础及MATLAB仿真
Page 8
7.1电动机选择的主要内容
对于直流电动机，其短时过载能力主要受换向器过流程度的 限制，应使所选电动机承受的最大负载电流小于电动机的最大电 流。
对于笼型异步电动机，由于起动转矩较小，同时又要考虑受 电网波动的影响，还需进行起动能力校验。 可见，电动机的带载能力取决于绝缘材料的最高允许温度。 总之，电动机容量主要由允许温升、过载能力以及起动能力 三因素决定。
表7-1 电动机使用的各级绝缘材料的最高允许温度和温升 绝缘材料等级 最高允许温度/℃ 最高允许温升/℃ A 105 65 E 120 80 B 130 90 F 155 115 H 180 140 C 180以上 140以上
电机与拖动基础及MATLAB仿真
Page 7
7.1电动机选择的主要内容 实际运行的电动机温升取决于发热和散热情况，若不超过绝 缘材料允许的最高温度，电动机可长期运行。 反之，若超过最高允许温度，则会加速绝缘材料的老化，缩 短电动机寿命，甚至造成绝缘材料的碳化，损坏电动机。 可见，电动机的带载能力取决于绝缘材料的最高允许温度。 由于电动机的负载多数情况下是变化的，有时甚至是冲击 性的，所以在决定电动机容量时，需校验过载能力，即应使所 选的电动机承受短时最大负载转矩小于电动机的最大转矩。 电动机的过载能力可在产品样本中查到。 由于异步电动机的电磁转矩与电压二次方成正比，选择时 ，还需考虑电网波动的影响，并留有一定的裕量。
电动机的工作制即电动机的工作方式，是对电动机运行情况 的具体说明，根据不同的运行情况，GB755-2008《旋转电机 定 额和性能》将电动机的工作制分为S1~S10共10类。 下面介绍常用的S1~S3三种，即：连续工作制、短时工作制 和周期性断续工作制。
电机与拖动基础及MATLAB仿真
Page 12
图7-1 电机的温升曲线 将电动机温度比环境温度高出部分的值称为温升，记作 t。
1
0
T
t
可证明电动机的温升过程曲线是按指数规律上升的，如图71曲线1所示。 图中，T为发热时间常数，可理解为电动机发出的热量全部 用作提高电动机的温度，使电动机温升从零上升到稳定温升所需 要的时间。如果电动机是从冷却状态开始运行，则起始温升t0≠0 ，如图7-1曲线2所示。
1．了解电动机容量选择的基本理论。 2．掌握电力拖动系统中电动机容量选择的工程方法。
电机与拖动基础及MATLAB仿真
Page 5
7.1电动机选择的主要内容 电动机选择的主要内容包括：电动机种类、型式、额定电压、 额定转速、额定功率（容量）等的确定。 容量的选择是最重要的，因为容量选得偏小，会使电动机拖 动不了负载或使电动机长期工作在过载情况，电动机过热，绝缘 过早老化，缩短电动机的使用寿命，造成浪费；而容量选得偏大 ，电动机虽不会因过热而损坏，但电动机的容量不能得到充分利 用，功率因数低，造成“大马拉小车”的现象，也将造成不必要 的浪费，经济性不高。 正确选择类型、额定电压、额定转速、结构形式等对节省 一次投资、节约运行费用等综合经济效益十分重要，与当前国 家大力倡导的节能减排政策相符。 正确选择电动机的原则：在电动机满足生产机械负载要求的 前提下，尽量选择容量小一些的电动机，使电动机在运行中既能 够被充分利用，又使其温升不超过但接近国家标准规定的温升。
