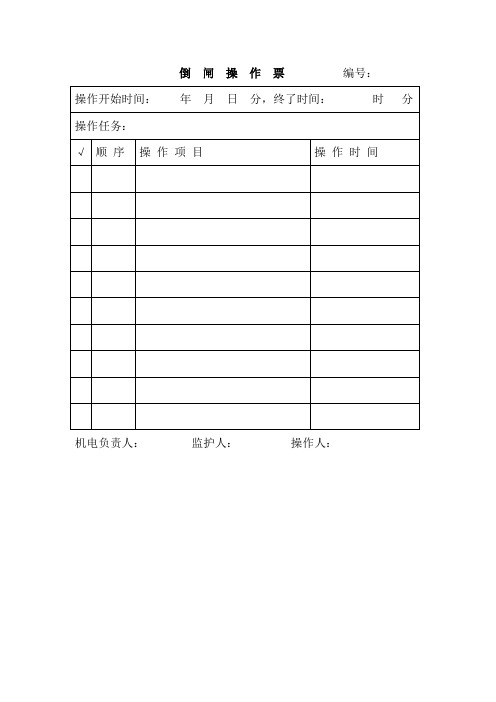

倒闸操作票编号：
机电负责人：监护人：操作人：
说明：操作票的填写内容填写操作票时，除操作任务外还应将下列内容填入操作票的操作项目中，主要内容包括：
1.应拉、合断路器的名称、编号，并检查是否确已断开或合上。
2.应拉、合隔离开关的名称、编号，并检查是否确已拉开或推上。
3.装上或取下断路器的操作熔断器（防止断路器发生人为误操作及
操作回路有两点接地时断路器自动分、合闸）。
4.装上或取下电压互感器的高、低压熔断器（防止电压互感器低压
侧由于二次回路误操作，使电压由低压侧向高压侧反送）。
5.检查断路器和隔离开关的实际开、合位置。
6.加用或停用继电保护、自动装置及改变其整定值。
7.用验电器检查应停电的导电部分是否确有电压。
8.拆、装接地线（或拉、推接地开关），检查接地线（或接地开关）
是否拆除（拉开），并检查有无接地。
9.检查负荷分配情况（操作前后检查有关仪表指示）。
操作中涉及到上述内容，应填入操作票，机电负责人、监护人、操作人必须本人签字。
华能XX电厂企业标准电气倒闸典型操作票--------------------------------------------------------------------------------------前言本标准规定了日照电厂二期电气专业相关的运行操作，本标准只对正常方式的电气倒闸操作做出了规定，遇有特殊情况和特殊方式应根据倒闸操作原则、运行规程及有关规定办理。
本标准适用于集控运行专业及其外围岗位，不适于其它专业。
因未经过调试或试运行验证，本标准如有跟倒闸操作原则及规程、图纸、以及实际布置和运行方式相冲突的地方，应及时反馈运行部。
本标准由运行部负责解释。
引用标准华能集团公司《电力安全作业规程》（电气部分）（试行）华能国际电力股份有限公司《工作票和操作票管理办法》（HZD-46-SC07）引用资料设备制造厂说明书设计院设计资料本标准编写：本标准审核：本标准批准：目录1．发变组倒闸操作票1.1#3发变组检修后恢复热备用操作1.2#3发变组转冷备用1.3#3发变组破坏备用转检修1.4＃3发电机励磁系统恢复热备用1.5＃3发电机励磁系统破坏备用2．发电机解并列操作2.1 发电机程控启动方式与系统并列2.2发电机“自动方式”升压，自动准同期与系统并列2.3发电机“手动方式”升压，自动准同期与系统并列2.4 #3发电机与系统解列操作票3．启/备变倒闸操作3.1220KV #02启备变由热备用转检修3.2220KV #02启备变由检修转热备用4．6KV厂用电切换操作4.1#3机6KV工作A、B段由#3高厂变供电倒至#02启备变供电4.2#3机6KV工作A、B段由#02启备变供电倒至#3高厂变供电，#02启备变热备用5.220KV线路操作5.1 220KV乙站电村I线221开关由运行转检修5.2 200KV电村I线221开关由检修转运行6.220KV母线操作6.1 220KV电村II线222开关、#4发变组204开关由II母线倒至I母线运行，II母线及母联200开关由运行转检修6.2 200KV II母线及母联200开关由检修转运行；电村II线222开关、#4发变组204开关由I母线倒至II 母线运行7. 400V厂用系统操作#3机400V汽机PCA段停电并设安全措施＃3机汽机MCCIA母线停电检修做安全措施＃3机保安PC段撤除安全措施并送电#3机保安PC段停电并设安全措施8.直流系统操作8.1 220V直流系统操作8.1.1#3机220V直流B充电器倒至A充电器运行8.1.28.1.2. #3机220V直流蓄电池充放电退出运行8.1.38.1.3. #3机220V直流蓄电池充放电投入运行8.2110V直流系统操作8.2.1集控室#3机110v直流#1蓄电池组投入运行步骤8.2.28.2.2.集控室#3机110v直流#1蓄电池组退出运行步骤8.2.38.2.3.集控室#3机110v直流#1蓄电池组由3A充电柜倒至备用充电柜充电的步骤8.2.48.2.4.升压站110v直流#1蓄电池组投入运行步骤8.2.58.2.5.升压站110v直流#1蓄电池组退出运行步骤9．煤灰脱硫6KV、400V操作9.1 ＃3机停运，二期脱硫6KVA段切至由联络开关供电9.2 #3机脱硫低压变A拆除安全措施恢复400V脱硫PCA段正常供电，备用电源开关恢复热备用9.3.＃3机6KVA段停电，煤灰6KVⅡA段由联络开关供电9.4.＃3机6KVA段恢复正常运行，煤灰6KVⅡA段由联络开关供电恢复正常运行方式9.5.电除尘备变PC段停电并设安全措施9.6电除尘备用段撤除安全措施并送电恢复正常运行方式9.7.输煤变A停电，400V输煤A段倒由联络开关运行9.8.输煤变恢A恢复送电400V输煤A段由联络开关运行倒至正常运行方式1.发变组倒闸操作票1.1 #3发变组检修后恢复热备用操作1.1.1检查#3发变组所有检修工作已结束，工作票已收回1.1.2拆除在发电机出口避雷器处挂的＃接地线一组1.1.3拖出＃3机6KV工作A段工作电源进线开关所属接地小车1.1.4将＃3机6KV工作A段工作电源进线开关送至“隔离”位置1.1.5检查＃3机6KV工作A段工作电源进线开关各部良好1.1.6送上＃3机6KV工作A段工作电源进线开关开关所属控制、保护、加热等电源小开关1.1.7装上＃3机6KV工作A段工作电源进线PT一次保险，将其送入工作位置，合上二次小开关。

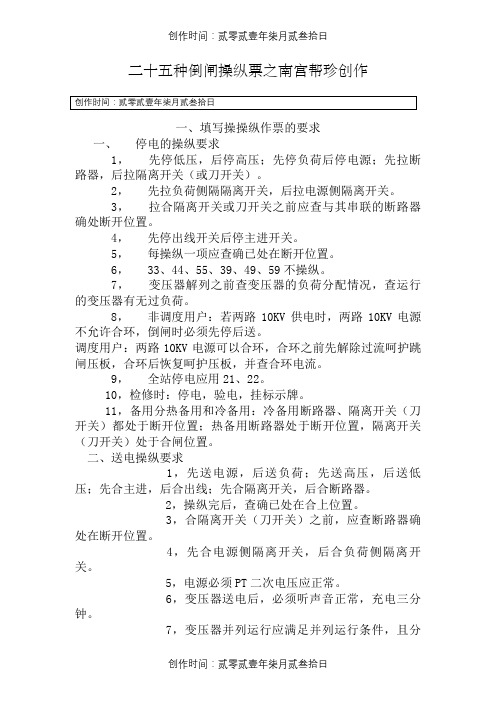

二十五种倒闸操纵票之南宫帮珍创作一、填写操操纵作票的要求一、停电的操纵要求1，先停低压，后停高压；先停负荷后停电源；先拉断路器，后拉隔离开关（或刀开关）。
2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关。
3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。
4，先停出线开关后停主进开关。
5，每操纵一项应查确已处在断开位置。
6， 33、44、55、39、49、59不操纵。
7，变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。
8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必须先停后送。
调度用户：两路10KV电源可以合环，合环之前先解除过流呵护跳闸压板，合环后恢复呵护压板，并查合环电流。
9，全站停电应用21、22。
10，检修时：停电，验电，挂标示牌。
11，备用分热备用和冷备用：冷备用断路器、隔离开关（刀开关）都处于断开位置；热备用断路器处于断开位置，隔离开关（刀开关）处于合闸位置。
二、送电操纵要求1，先送电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关，后合断路器。
2，操纵完后，查确已处在合上位置。
3，合隔离开关（刀开关）之前，应查断路器确处在断开位置。
4，先合电源侧隔离开关，后合负荷侧隔离开关。
5，电源必须PT二次电压应正常。
6，变压器送电后，必须听声音正常，充电三分钟。
7，变压器并列运行应满足并列运行条件，且分接开关在同一档位。
8，设备检修后再投入运行前，应先裁撤临时接地线和标示牌。
9，当合401-2，402-2后应查变压器二次电压且正常。
10，操纵前应先填写操纵票，并在模拟板上模拟操纵，无误后方可实际操纵；操纵时应两人，穿绝缘靴，戴绝缘手套，执行复诵制，应有预令和动令。
二，填写操纵票一、全站停电操纵1、全站停电操纵现运行方式为：第一电源供电，1T运行带全负荷；第二电源及2T备用。
1，拉低压电容器开关，查确已断开；2，拉低压各出线开关，查确已断开；3，拉445，查确已断开；4，拉445-5，查确已断开；5，拉445-4，查确已断开；6，拉401，查确已断开；7，拉401-4，查确已断开；8，拉401-2，查确已断开；9，拉211，查确已断开；10，拉211-2，查确已断开；11，拉211-4，查确已断开；12，拉201，查确已断开；13，拉201-4，查确已断开；14，拉201-9，查确已断开；15，拉201-2，查确已断开；16，拉202-9，查确已断开；17，拉202-2，查确已断开；18，拉21，查确已断开；19，拉22，查确已断开；20，全面检查操纵质量。
1 分段运行改单路供电操作任务：合母联开关2601，停I段进线开关2603操作顺序：1.1请示上级变电所我方6KV合环得到允许1.2检查2601开关在“工作”位。
1.3检查2601开关己储能。
1.4检查2601控制电源正常。
1.5检查2601自动倒闸开关在“停止”位。
1.6检查I段、II段电压、电流指示正确。
1.7将2601手动/自动转换开关打至“手动”位。
1.8将2601母联分合闸转换开关打至“合闸”位。
1.9查2601开关确己合闸。
1.10查合环电流。
1.11将2603进线分合闸转换开关打至“分闸”位。
1.12查2603开关确己断开。
1.13将2603开关小车拉至“试验”位。
1.14断开2603柜控制电源。
1.15拔下2603柜控制电源插头。
1.16在2603进线分合闸转换开关把手上挂“禁止合闸，有人工作”标示牌。
2 单路供电改分段运行操作任务：停母联开关2601，送I段进线开关2603操作顺序：2.1查2603柜电源正常。
2.2请示上级变电所我方6KV合环得到允许。
2.3插好2603柜电源控制插头。
2.4将2603进线开关摇至“工作”位。
2.5送2603柜控制电源。
2.6检查2603柜开关己经储能。
2.7检查2601柜自动倒闸开关在“停止”位。
2.8检查I段月及2601柜电压、电流指示正确。
（压差<300V）2.9查2691柜手动/自动转换开关在“手动”位。
2.10取下2603进线分合闸转换开关把手上“禁止合闸，有人工作”标示牌。
2.11将2603进线分合闸转换开关打至“合闸”位。
2.12查2603开关确己合上。
2.13查合环电流。
2.14将2601母联分合闸转换开关打至“分闸”位。
2.15查2601开关确己打开。
2.16检查I段、II段电压、电流指示正确。
2.17将2601柜手动/自动转换开关打至“自动”位。
3 单路供电，送一段进线，停一段进线操作任务：送I段进线开关2603，停II段进线开关2604操作顺序：3.1查2603进线电源正常。
填写倒闸操作票一、倒闸操作票票面格式的填写1、第一栏为接受单位栏第一项单位填写XX kV XX 变电站，第二项编号按现场规定填写。
同一操作任务有多页的情况下编号相同。
2、第二栏为命令栏⑴、发令人填写发布调度命令的调度员姓名。
非调度管辖设备的操作填写发出操作命令的站长或副站长（操作队队长或副队长）或当班值班负责人姓名；⑵、受令人填写接受操作命令的值班员姓名；⑶、发令时间如实填写，时间精确到分。
3、第三栏为操作时间栏⑴、操作开始时间在实际操作开始时填写；⑵、操作结束时间在本操作票所列操作项目全部执行完后填写，在操作任务未全部执行完但因故不再执行其余项目时，最后一项时间为操作终了时间；4、第四栏为操作分类选择栏在实际操作类型前打(√)记号。
5、第五栏为操作任务栏按统一的调度术语简明扼要说明要执行的操作任务，操作任务栏内必须写明设备的电压等级，双重编号。
操作任务不得涂改。
停电和送电操作应分别填写操作票。
母线、母线分段（母联）开关、旁路开关、母线PT、主变中性点，均应在其设备名称和编号前面加上相应的电压等级。
一份操作票只能填写一个操作任务，一个操作任务根据一个调度命令。
为了相同的操作目的而进行的一系列相互关联并依次进行的操作过程，操作任务栏写满后，继续在“操作项目”栏内填写，任务写完后，空一项再写操作步骤。
如下列操作：⑴、倒母线操作或母线停电、送电操作；⑵、倒电压互感器的操作；⑶、倒两台主变及与主变相关的分段（母联）开关的操作，停一台主变或送一台主变的操作（均包括变压器各侧的开关）；⑷、倒站用电源及其它电源线的操作；⑸、进、出线及其转线操作；⑹、终端站的全站停电或电源侧母线停电、送电操作；⑺、状态相同的同一电压等级的几路直馈出线的停、送电操作。
6、第六栏为操作项目栏⑴、第一列为顺序栏，分项书写文字可占用数行，顺序号不变，并连续。
⑵、第二列为操作项目栏，应填写设备的双重名称(可不填写电压等级,但主变侧开关、母线、旁路母线、旁路开关、母线PT等应填写电压等级)，根据操作任务，按操作顺序及操作票的要求、规定，依次填写分项内容；可占用数页，但应在前一页备注栏内中间写“接下页”，在后一页的操作任务栏中间写“接上页”。
电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人：单位：电气倒闸操作票额敏光伏发电厂 值：（ ） 操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏电站厂值：（）操作票编号：值长：监护人：操作人：单位： 电气倒闸操作票额敏光伏发电厂值：（ ） 操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人：单位： 电气倒闸操作票额敏光伏发电厂值：（ ） 操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：命令操作时间：年—月一日—时—分，操作终了汇报时间—日值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人:电气倒闸操作票单位：额敏光伏发电厂值：( ) 操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：操作任务：110KV I段母线停电由运行状态，转为热备用状态值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人：电气倒闸操作票单位：额敏光伏电站厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人:电气倒闸操作票单位：额敏光伏发电厂值：）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人：电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人: 电气倒闸操作票单位：额敏光伏发电厂值：（）操作票编号：值长：监护人：操作人:。
