GPRS DT测试典型案例分析
CMCC 年度巡检的考核指标
GSM-DT的考核指标
覆盖率、接通率、话音质量、掉话率
GSM-DT的考核指标
覆盖率、掉线率、FTP下载速率 WAP测试，包括登陆成功率、首页显示时长等等 图、铃下载测试，包括下载成功率、下载速率等等
All rights reserved 2004, Alcatel Shanghai Bell
All rights reserved 2004, Alcatel Shanghai Bell
典型案例－2：结论
小区重选参数（如CRO、CRH）的调整对GSM网络相关性能 及GPRS网络的相关性能的影响不尽相同，需综合考虑。 本例我们考虑话务量的均衡和手机能够正常重选，调低高教科 研4的CRO从26到20。
GPRS-DT典型案例分析 GPRS-DT典型案例分析
ASB/MCG/RND Dec01, 2004
GPRS-DT优化工作介绍
GPRS-DT优化工作和GSM-DT优化工作的特点
两者有许多相同的方面 GPRS的优化工作比GSM更加复杂
All rights reserved 2004, Alcatel Shanghai Bell
All rights reserved 2004, Alcatel Shanghai Bell
典型案例－1：正常访问WAP的过程
A t ta c h r e q u e s t A t ta c h a c c e p t A c ti v e PDP c o n te x t re q u e s t G PRS 核 心 网
All rights reserved 2004, Alcatel Shanghai Bell
典型案例－5：WAP图、铃下载失败的案例
GPRS无线网络日常维护与优化分析
GPRS无线网络日常维护与优化分析第一篇：GPRS无线网络日常维护与优化分析GPRS无线网络日常维护与优化分析山西移动通信有限责任公司郭宝中国移动GPRS网络以其独有的特点受到广大用户的关注，越来越多的GSM用户开始尝试使用无线数据业务。
但是由于GPRS技术在数据传输速率方面的劣势，需要每一位负责GPRS维护、优化工程师辛勤工作，将GPRS网络维护好，尽可能满足用户的需求，积极为我国的3G做准备，培养宽带无线数据业务市场。
本文主要介绍GPRS无线网络日常维护与优化的工作内容，并通过DT/CQT测试进一步优化GPRS网络。
一、中国移动GPRS网络独有的特点分析中国移动GPRS网络以原有GSM网络为承载网，在有GSM信号的地方就可以使用移动数据业务，如WAP、彩信、百宝箱、登陆Internet等等。
GPRS网络以其独有的特点逐渐收到广大用户的关注，主要可以体现在以下几点。
u GPRS网络覆盖良好，在高层建筑物内、地下室、电梯内、偏远乡村等都实现覆盖，可以真正实现无处不在、实时上网。
u 全球范围内GSM用户占比例最大，庞大的用户群促使GPRS用户可以得到非常好的沟通，类比短信业务，彩信业务也渐渐被用户接收，其强大的图像、声音功能深受用户的喜爱，同时在广大的用户群中可以方便地互相发送、收取。
u 随时随地登陆Internet收取邮件，由于GPRS自身技术限制，在接收较大容量的或非常多的垃圾邮件时，会等待较长时间。
u 中国移动GPRS网络与世界上50多个国家地区、80多个运营商实现漫游，方便国外GSM用户到中国后继续使用便捷的Blackberry 业务；同样也可以保障中国移动的用户出国后能继续使用原有的通信设备登陆Internet，而不是必须更换通信终端。
GPRS无线网络初期的用户量小、业务少、网络规模小等特点，已经转换为用户群庞大、业务种类繁多、网络规模超大等特征。
GPRS无线网络的维护、优化任务的重要性日益突显。
GPRS无线网络优化浅析-广西

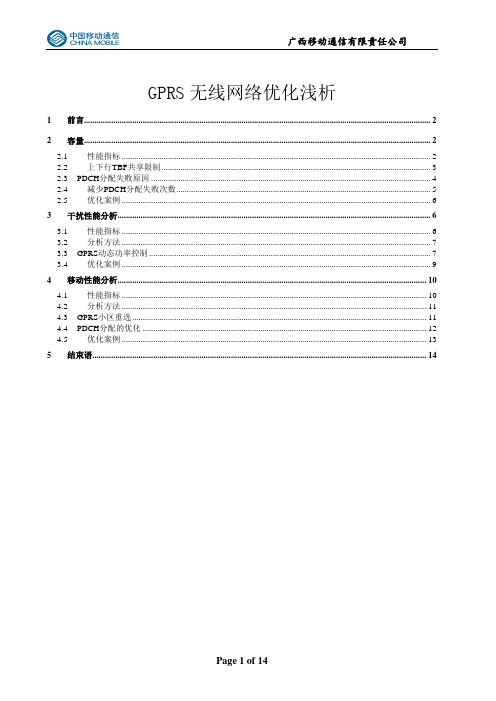

GPRS无线网络优化浅析1前言 (2)2容量 (2)2.1性能指标 (2)2.2上下行TBF共享限制 (3)2.3PDCH分配失败原因 (4)2.4减少PDCH分配失败次数 (5)2.5优化案例 (6)3干扰性能分析 (6)3.1性能指标 (6)3.2分析方法 (7)3.3GPRS动态功率控制 (7)3.4优化案例 (9)4移动性能分析 (10)4.1性能指标 (10)4.2分析方法 (11)4.3GPRS小区重选 (11)4.4PDCH分配的优化 (12)4.5优化案例 (13)5结束语 (14)1前言GPRS（General Packet Radio Service）是在现有GSM网络基础上发展起来的通用无线分组业务，通过与互联网相连，可以向用户提供丰富的数据业务。
GPRS 在无线资源分配上采用了动态信道分配方式，仅在有效数据通信时占用物理信道资源，提高了频率资源利用率。
但GPRS引入后，对现有GSM业务也带来了一定的影响，两者共用相同的基站、使用同一频段资源，在容量配置上存在着冲突，对网络也引入了新的干扰，一定程度上导致话音质量下降、切换掉话率提高等问题。
如何在保证GSM质量的基础上，尽可能的提高GPRS服务质量，最大化利用无线资源，已经成为网络优化中的重要问题。
GPRS日常网络优化，可以通过OMC统计和路测来发现存在问题。
利用BSC中可用的计数器创建KPI，监控和分析网络性能，对BSC局部参数进行调整优化。
GPRS无线网络优化的原则是：1.根据业务发展情况及网络实际情况，充分挖掘现有设备的资源利用率，不断满足业务的增长需求；2.充分利用已有的无线资源，通过业务量分担的方式使全网的业务量和信令流量尽可能均衡，最大化频谱资源利用率；3.在保证GSM质量的基础上，尽可能的提高GPRS服务质量；4.在充分考虑未来发展的基础上，采用效益最大化原则来分配无线信道。
提高投资效益比。
5.PDCH的配置：在现阶段，在每个小区应当至少设置1个静态PDCH，随着GPRS 的发展，根据各小区GPRS的流量增加PDCH，合理配置。
电信培训网络优化案例分析
Copyright ©2006 Huawei Technologies Co., Ltd. All rights reserved.培训目标l学完本课程后，您应该能：p描述典型网络问题的分析流程p解决常见网络问题目录1.网络优化流程2.网络优化案例优化主要流程准备工作现场网络基本信息获取l 左图中所示是工程性优化的一般步骤，我们都是去现场解决某一问题，不要忘记遵守这个一般步骤，以免遗漏一些可能的原因优化主要流程(续)l准备工作：即优化前设备的准备、资料的准备、人员联系等方面；l现场网络基本信息获取：网络结构和数据，版本信息、网上用户数目和分布等等；l收集话统和路测数据：话统数据是运营商的主要考量依据，它和路测数据是我们分析问题的重要数据源；l数据分析：结合多种工具手段对收集到的数据进行分析；l参数调整：就分析结果给出的结论调整相应的网络参数；l网络优化报告：网优工作交付件，工作成果的体现。
需要得到认可。
重点和难点l CDMA与GSM相比明显的优势就在于功率控制和软切换的应用，所以在优化过程中这往往是优化的重点，此外，数据业务的优化往往也是重点和难点p功控参数的优化p接入参数的优化p发现算法和软件问题p负荷控制的优化p数据业务的优化p天馈系统的优化目录1.网络优化流程2.网络优化案例案例1l现象:某地区CDMA网络，网络结构为1BSC+30BTS，用户投诉区域A经常掉话，经查看区域A离邻近的两个基站都比较远，属于两基站间的切换区域。
现场路测证实，只要发生切换基本都有掉话发生，掉话率很高。
同时发现掉话前有以下三个现象：p路测信令显示,切换过程中MS多次重发HCM消息,但是收不到BTS的应答,最终掉话p Rx在-92dBm左右，切换期间MS的Tx却不断下降（从10dBm降到-64dBm）p切换过程中有段时间Ec/Io比较差，FER很高（大约9.09%）案例1 (续)l分析p由于移动台在该区域只能收到两个基站的信号，导频污染可被排除。
GPRS优化浅析

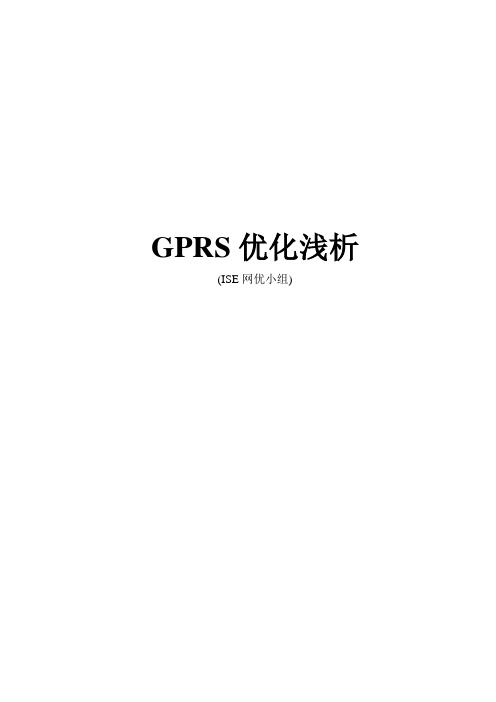

GPRS优化浅析(ISE网优小组)目录第一部分GPRS网络简析 (4)与GSM网络优化的一致性 (4)与GSM网络优化的冲突 (4)GPRS自身的特点 (4)第二部分GPRS指标简析 (5)具体分析内容 (5)TBF建立分析 (5)TBF DL建立请求分析 (6)TBF UL 建立请求分析 (7)TBF DL建立成功率 (7)TBF UL建立成功率 (9)TBF上下行释放分析 (10)PDCH分配成功率问题： (11)PDP激活成功率问题 (11)重传率分析 (12)参数优化建议 (12)第三部分GPRS优化案例分析 (14)WAP首页登录时长较长 (14)WAP首页登录成功率低 (15)WAP图、铃下载失败 (15)GPRS上行速率慢 (16)GPRS数据传输慢 (17)GPRS附着失败 (17)PDP掉线 (18)TBF中断率高 (18)手机无GPRS信号，无法登陆GPRS网 (18)影响FTP下传慢的原因 (19)第四部分GPRS各种程序信令流程 (20)重要协议 (20)整体流程 (21)GPRS登陆流程（GPRS附着流程） (21)GPRS的PDP激活流程 (22)Wap网关的登陆流程 (22)访问MISC及访问SP的流程 (22)位置更新流程 (23)第一部分GPRS网络简析GPRS系统使用的是现有GSM的无线网络，GSM网络作为GPRS的承载网，GPRS 和GSM共用相同基站、同一的频谱资源，这就决定了GPRS网络与GSM网络优化相互关联，又相互制约。
1.1 与GSM网络优化的一致性GSM网络是GPRS的承载网络，加强GSM无线环境的优化工作对于GPRS的优化十分重要。
提升网络整体的载波干扰比水平可以使更多的GPRS手机享受高级的编码方案，提高系统的吞吐量，使已在CS2编码方式下的手机进一步减少分组重传的比率，使实际数据传输速率达到最高。
同时，在GSM无线网络优化的基础上应加强GPRS核心网与GSM 各交换单元间的通信配合工作。
