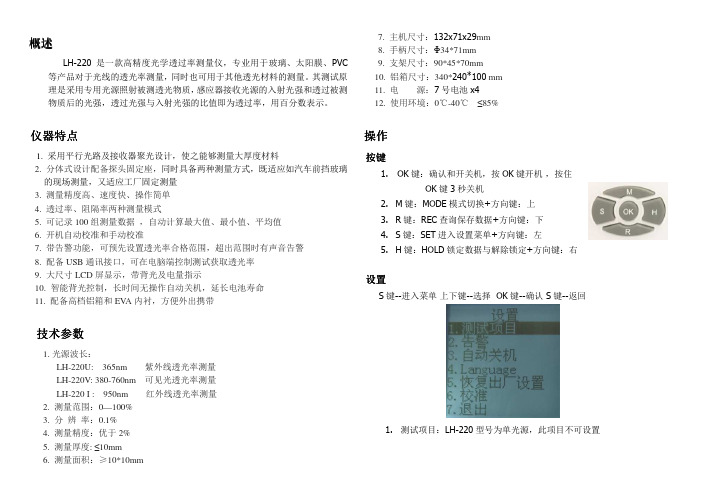

概述LH-220/221是两款高精度平行光源透光率测量仪，LH-220用于可见光(VL)透光率测试，LH-221用于紫外光(UV)、可见光(VL)、红外光(IR)三波段透光率测试，仪器根据光学原理，执行GB5137.2—2002《汽车用安全玻璃光学性能试验方法》标准，符合汽车用透光率计校准规范JJF1225—2009之要求，专业用于玻璃、亚克力、薄膜、PC、PVC等产品的透光率测量.仪器特点1. 实时测量即放即测，无需按键、无需等待2. 测量精度高、速度快、操作简单3. 采用平行光路设计，使之能够测量大厚度材料4.分体式探头配固定支架，同时具备固定测试和分体测试方式5. 带告警功能，可预先设置合格范围，超标时有声音告警6. 可记录100组测量数据，可自动统计最大值、最小值、平均值7. 可选透光率、遮光率测量模式8. 配电脑软件，连接电脑可实现自动测试、超标告警、数据统计、数据保存，查看柱形图、曲线图、打印测试报告等9.开机自动校准和手动校准10.中英文双语菜单11. 大尺寸LCD屏显示，智能背光，无操作自动关机12. 配备高档铝箱和EV A内衬，携带安全方便技术参数1. 光源波长：LH-220：UV: 无VL:380-760nm IR: 无LH-221：UV:365nm VL:380-760nm IR:940nm2. 测量范围：0—100%3. 分辨率：0.1%4. 测量误差：≤1%5. 测量厚度：≤50mm6. 试样面积：≥3*3mm7. 主机尺寸：132x71x29mm8. 手柄尺寸：Φ34*75mm9. 支架尺寸：91*45*70mm10. 铝箱尺寸：340*240*100 mm11. 电源：AAA (7号)* 412. 使用环境：T&H 0-40℃≤85%操作方法按键1. OK 键：确认和开关机，按OK键开机，按住OK键3秒关机2. M键：MODE模式切换+方向键：上3. R键：REC查询保存数据+方向键：下4. S键：SET进入设置菜单+方向键：左5. H键：HOLD锁定数据与解除锁定+方向键：右设置S键--进入菜单上下键--移动光标 OK键--确认S键--返回1.校准：用于重新校准，进入菜单后按OK可以重新标定100%2.告警：当透光率超过设置范围时声音告警,用于批量测试状态：可以选择关闭或者打开告警功能参数：设置告警参数为透光率或者遮光率紫外、可见、红外：对应三个波段的合格范围，移动光标到对应项目，按OK键进入修改界面，左右键移动光标位置，上下键修改数字修改好之后按OK键确认3.测试项目：LH-221可以选择紫外光、可见光、红外光单独一种或者全部光源进行测试，LH-220只有可见光，此项目不可设置4.自动关机：是--3分钟无操作自动关机，否--不自动关机nguage: 选择语言Chinese—中文，English—英文6. 恢复出厂设置：将测试仪参数恢复到出厂时候的设置7. 退出：退出菜单测试固定测量方式1. 将探头装入固定座中并保持探头之间无任何物体，避免强光环境，按OK 键开机，显示透光率数据为100%。

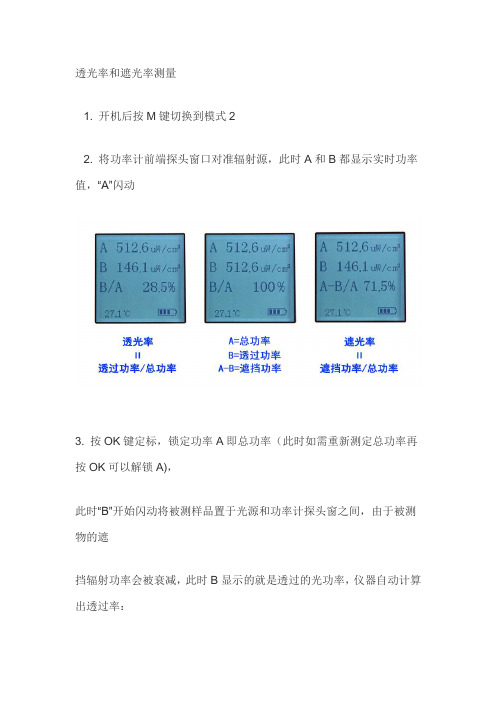

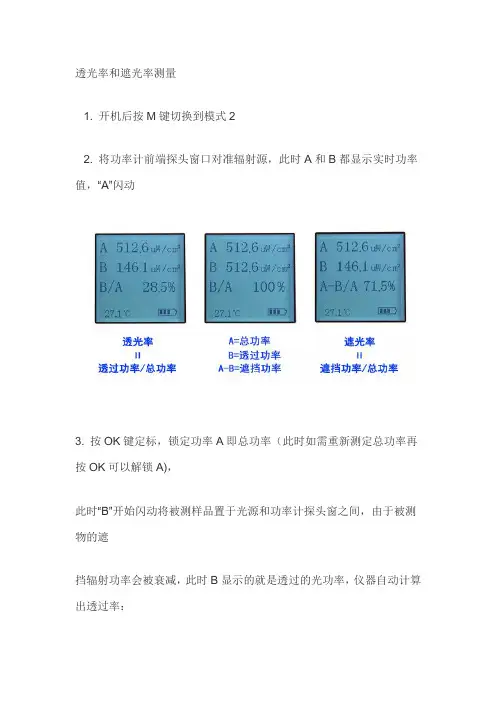

透光率和遮光率测量1. 开机后按M键切换到模式22. 将功率计前端探头窗口对准辐射源，此时A和B都显示实时功率值，“A”闪动3. 按OK键定标，锁定功率A即总功率（此时如需重新测定总功率再按OK可以解锁A)，此时“B”开始闪动将被测样品置于光源和功率计探头窗之间，由于被测物的遮挡辐射功率会被衰减，此时B显示的就是透过的光功率，仪器自动计算出透过率：即透过功率占总功率的百分比4. 保存的数据可在模式2下按R键读取，具体操作同模式15. 按H键可以锁定数据，按OK键可以保存数据并解除B锁定，如果不需要保存数据则再按H键解除B锁定太阳光辐射强度测量、光学实验材料对光线的透光率、遮光率、反射率测量气象、医疗、食品、农业等领域优点1.测量范围大2.测量精度高3.自动切换量程 4.可测量功率峰值5.可测量透光率、遮光率 6.带温度测试功能7.可保存100组测试数据 8.中英文双语菜单参数1.响应光谱：260-380nm2.响应中心：365nm3.分辨率：1uW/c㎡4.测量范围：1uW/c㎡-2000W/㎡4.测量误差：±4%5.采样频率：3次/秒6.光窗直径：13mm7.视窗尺寸：48*48mm8.产品尺寸：132x71x29mm 9.包装尺寸：185x115x60mm10.产品净重：120g 11.工作电源：4节7号（AAA）透光率和遮光率测量1. 开机后按M键切换到模式22. 将功率计前端探头窗口对准辐射源，此时A和B都显示实时功率值，“A”闪动3. 按OK键定标，锁定功率A即总功率（此时如需重新测定总功率再按OK可以解锁A)，此时“B”开始闪动将被测样品置于光源和功率计探头窗之间，由于被测物的遮挡辐射功率会被衰减，此时B显示的就是透过的光功率，仪器自动计算出透过率：即透过功率占总功率的百分比4. 保存的数据可在模式2下按R键读取，具体操作同模式15. 按H键可以锁定数据，按OK键可以保存数据并解除B锁定，如果不需要保存数据则再按H键解除B锁定6. 设置菜单内模式2选项内可选择测量阻隔率：即阻隔功率占总功率的百分比。

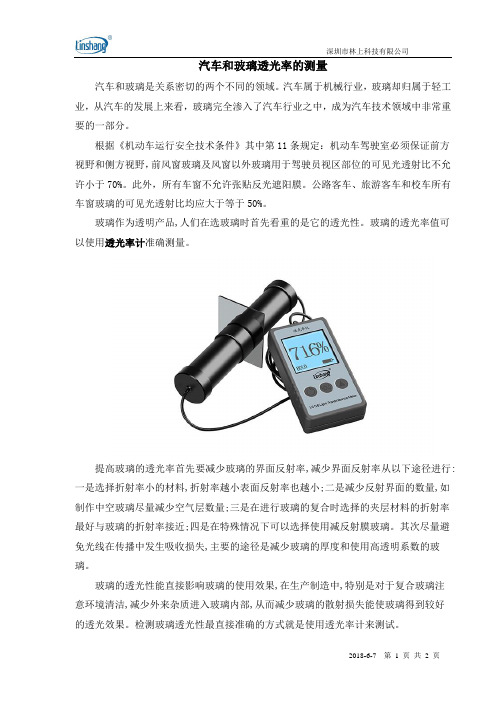

汽车和玻璃透光率的测量汽车和玻璃是关系密切的两个不同的领域。
汽车属于机械行业，玻璃却归属于轻工业，从汽车的发展上来看，玻璃完全渗入了汽车行业之中，成为汽车技术领域中非常重要的一部分。
根据《机动车运行安全技术条件》其中第11条规定：机动车驾驶室必须保证前方视野和侧方视野，前风窗玻璃及风窗以外玻璃用于驾驶员视区部位的可见光透射比不允许小于70%。
此外，所有车窗不允许张贴反光遮阳膜。
公路客车、旅游客车和校车所有车窗玻璃的可见光透射比均应大于等于50%。
玻璃作为透明产品,人们在选玻璃时首先看重的是它的透光性。
玻璃的透光率值可以使用透光率计准确测量。
提高玻璃的透光率首先要减少玻璃的界面反射率,减少界面反射率从以下途径进行:一是选择折射率小的材料,折射率越小表面反射率也越小;二是减少反射界面的数量,如制作中空玻璃尽量减少空气层数量;三是在进行玻璃的复合时选择的夹层材料的折射率最好与玻璃的折射率接近;四是在特殊情况下可以选择使用减反射膜玻璃。
其次尽量避免光线在传播中发生吸收损失,主要的途径是减少玻璃的厚度和使用高透明系数的玻璃。
玻璃的透光性能直接影响玻璃的使用效果,在生产制造中,特别是对于复合玻璃注意环境清洁,减少外来杂质进入玻璃内部,从而减少玻璃的散射损失能使玻璃得到较好的透光效果。
检测玻璃透光性最直接准确的方式就是使用透光率计来测试。
透光率计的特点:1、采用光源的平行光路设计,能测量大厚度材料2、具备两种测量方式;即汽车前挡玻璃的现场测量,又适应如工厂固定工位的定点透光率测量3、历史透光率测量数据,最大值,最小值,平均值的记录功能4、适用于玻璃制品,太阳膜,贴膜玻璃,镀膜材料,有机材料面板等的透光率测试。

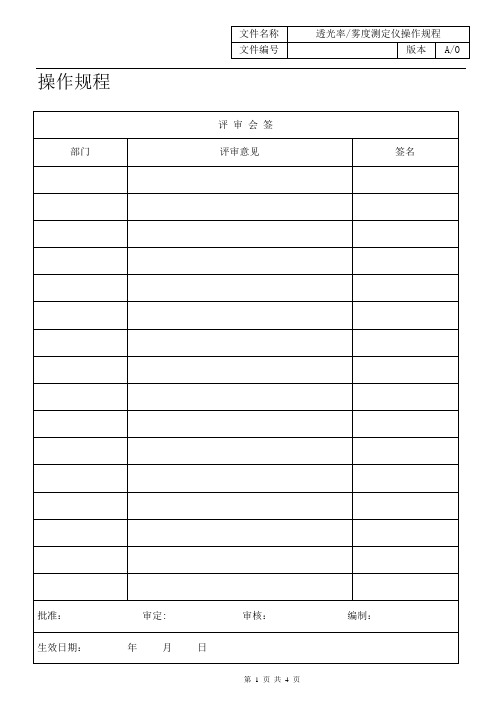

操作规程文件修订页1目的通过规范此操作程序，确保操作人员操作过程的正确性及测试结果的准确性；以及保障岗位作业人员的人身安全。
2适用范围本操作规程适用于公司所用透光率/雾度测定仪。
3术语和定义引用公司《管理手册》中的术语和定义。
4职责和权限仪器使用人员必须按此规程操作。
5操作步骤5.1工作环境条件：（1）环境温度5℃-35℃；（2）相对湿度不大于85%。
5.2将仪器电源插头插入插座（三眼），注意应确保接地线有效。
5.3测小样及液体样品时，须先将样品架装于接收器左侧（拧上两只螺钉即可）。
5.4 开启电源进行预热，两窗口显示两小数点，准备指示灯（ready）指示红灯，不久“read”灯指示绿灯，左边读数窗出现“P”,右边出现“H”,并发出呼叫声。
此时在空白样品的情况下按测试开关，仪器将显示“P100.00”,“H0.00”，如不显示“P100.00”,“H0.00”即P<100.0、H>0.00，说明光源预热不够，可重关电源后再开机，重复1-2次，在P100.00”,“H0.00”下仪器预热稳定数分钟，按“TEST”开关，微机采集仪器自身数据后，再度出现“P”、“H”并呼叫，即可进行测量。
5.5装上样品，按测试按钮，指示灯转为红光，不久就在显示屏上显示出透光率数值及雾度数值，前者显示单位为0.1%，后者为0.01%，此时，指示灯转为绿光，需要进行复测时，可不拿下样品，重按测试按键可得到多次测数，然后取其算术平均值作测量结果，以提高测量准确度。
更换样品重复TEST可连续测得同一批样的结果。
5.6更换样品批号时，应先按测试按键测空白，指示灯转红灯，然后仪器将显示“P100.0”及“H0.00”结果，指示灯显示绿色。
一般每测完一组样品应测空白一次，注意测空白后，应再按测试按键，等到准备灯发绿光、仪器发出呼叫后，再测下一组样品。
5.7测试塑胶样品方法不变，只要将薄膜夹于磁性夹具之间稍加拉平，然后即可装置于样品台上测试，方置夹具时应注意薄膜一面紧贴积分球。

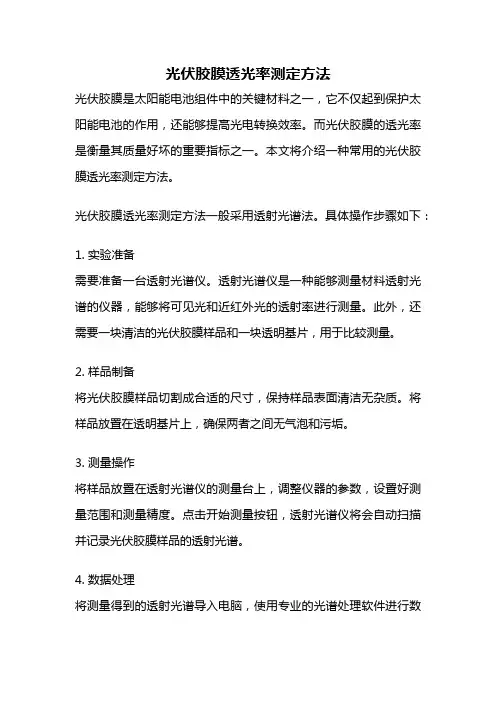

光伏胶膜透光率测定方法光伏胶膜是太阳能电池组件中的关键材料之一，它不仅起到保护太阳能电池的作用，还能够提高光电转换效率。
而光伏胶膜的透光率是衡量其质量好坏的重要指标之一。
本文将介绍一种常用的光伏胶膜透光率测定方法。
光伏胶膜透光率测定方法一般采用透射光谱法。
具体操作步骤如下：1. 实验准备需要准备一台透射光谱仪。
透射光谱仪是一种能够测量材料透射光谱的仪器，能够将可见光和近红外光的透射率进行测量。
此外，还需要一块清洁的光伏胶膜样品和一块透明基片，用于比较测量。
2. 样品制备将光伏胶膜样品切割成合适的尺寸，保持样品表面清洁无杂质。
将样品放置在透明基片上，确保两者之间无气泡和污垢。
3. 测量操作将样品放置在透射光谱仪的测量台上，调整仪器的参数，设置好测量范围和测量精度。
点击开始测量按钮，透射光谱仪将会自动扫描并记录光伏胶膜样品的透射光谱。
4. 数据处理将测量得到的透射光谱导入电脑，使用专业的光谱处理软件进行数据分析。
首先，需要对原始数据进行背景校正，消除仪器本身的光谱背景。
然后，将透射光谱转换成透射率，即计算出样品在不同波长下的透光百分比。
最后，根据测得的透射率数据，计算出光伏胶膜的平均透光率。
5. 结果分析根据数据处理得到的结果，可以得知光伏胶膜在不同波长下的透光率。
通过比较不同样品的透光率，可以评估光伏胶膜的质量好坏。
透光率越高，说明光伏胶膜对太阳能的吸收能力越强，光电转换效率也会更高。
需要注意的是，测定光伏胶膜透光率时应尽量避免外界干扰因素的影响，例如灰尘、气泡等。
此外，在实际应用中，还需要考虑光伏胶膜的耐候性、机械性能等因素。
透射光谱法是一种常用的光伏胶膜透光率测定方法。
通过测量光伏胶膜样品在不同波长下的透射光谱，并进行数据处理和分析，可以得到光伏胶膜的透光率，进而评估其质量好坏。
这一方法简单易行，能够为光伏胶膜的研发和生产提供参考依据。
1、目的制定本规程是为了检测玻璃的透光率。
2、适用范围本规程适用于浮法玻璃质量的检测。
3、工作内容3．1开JFY-PS色彩分析仪电源,先预热半小时左右。
3．2检查并保证标准白板和黑井的清洁。
3．3对仪器进行透射率校正,依次放好黑井,白板进行检索。
3．4取试样50×60MM玻璃擦净后,夹好放入分析仪内指定位置,并关好盖子。
3．5选择“功能”菜单中“样品分析”项,并确认。
3．6选择“测量”菜单,按测量,保存,曲线,数据的步骤进行全部测量工作。
3．7所得数据为该玻璃的透光率值。
3．8待检索复位后,关闭分析仪电源。
制订日期制订部门编制审核批准受控印章2003/10/8美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。
4、好好享受生活吧，每个人都是幸福的。
人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。
5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。
透光率计LS116使用说明简介：透光率是许多光学产品的一个重要的技术指标，如玻璃，太阳膜，有机材料等。
LS116透光率仪的测试原理是采用可见光源照射被测物质，感应器分别探测光源的入射光强和透过被测物质后的光强，透过光强与入射光强的比值即为透过率，用百分数表示。
参数：1. 仪器外形尺寸：长130mm ×宽70mm ×高28mm2. 仪器重量：约500克（不含电池）3. 样品测量直径：> 10mm4. 分辨率：0.1%5. 测量精度：优于±1%（无色均匀透光物质）6. 光谱范围：380nm-760nm全波长, 符合CIE明视觉函数标准7. 供电：4*AAA碱性干电池操作：1.关机状态下，长按电源键进入设置模式，可设置是否自动关机。
2.关机状态下，短按电源键开机。
3.测量状态下，短按中间的HOLD键，可将测量结果锁定在屏幕上，仪器同时记录这组测量数据，再按一下HOLD键，取消锁定，进入测量状态。
4.记录查询状态下，短按HOLD键，退出记录查询状态，进入测量状态。
5.短按三角形键可查看保存的数据，仪器最多保存9组数据，关机不会丢失。
长按三角形键可清除保存的数据。
6.测量方式关机状态下，短按电源键开机，将套筒式探头吸合在一起或放到固定座上，让仪器通过自校准，当屏幕显示100%的时候就可以开始测量了。
测量时，将被测材料放到固定座的槽口上，数据即放即出，测量快速；或将探头夹在被测材料之间，探头有磁力，会自动吸合在一起，数据即测即出。
优势体现：1. 采用光源的平行光路及接收器聚光设计，使之能够测量大厚度材料。
2. 配固定座，同时具备两种测量方式；既适应测试如汽车前挡玻璃的现场测量，又适应如工厂固定工位的定点测量。
3. 历史测量数据，最大值，最小值，平均值的记录功能。
4. 适用于玻璃制品，太阳膜，贴膜玻璃，镀膜材料，有机材料面板等的透光率测试。
5. 适用于展示展览，生产，质检，验货等多种场合。

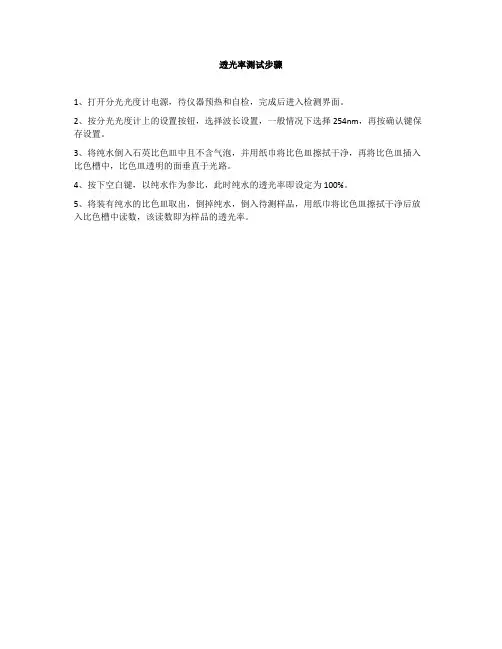

透光率测试步骤
1、打开分光光度计电源，待仪器预热和自检，完成后进入检测界面。
2、按分光光度计上的设置按钮，选择波长设置，一般情况下选择254nm，再按确认键保存设置。
3、将纯水倒入石英比色皿中且不含气泡，并用纸巾将比色皿擦拭干净，再将比色皿插入比色槽中，比色皿透明的面垂直于光路。
4、按下空白键，以纯水作为参比，此时纯水的透光率即设定为100%。
5、将装有纯水的比色皿取出，倒掉纯水，倒入待测样品，用纸巾将比色皿擦拭干净后放入比色槽中读数，该读数即为样品的透光率。

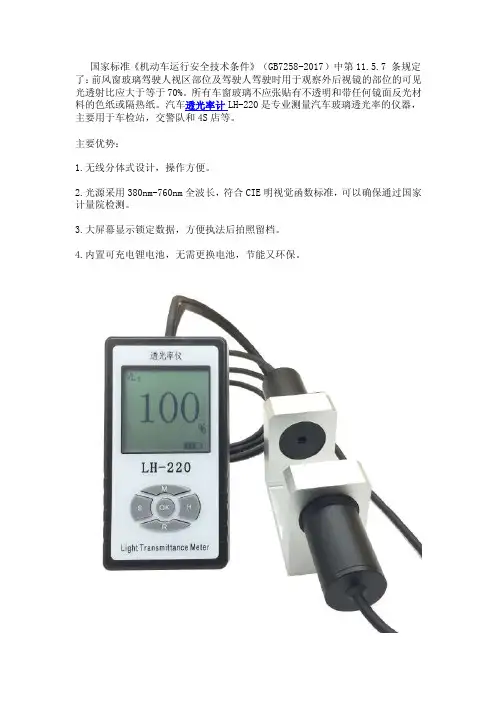

国家标准《机动车运行安全技术条件》（GB7258-2017）中第11.5.7 条规定了：前风窗玻璃驾驶人视区部位及驾驶人驾驶时用于观察外后视镜的部位的可见光透射比应大于等于70%。
所有车窗玻璃不应张贴有不透明和带任何镜面反光材料的色纸或隔热纸。
汽车透光率计LH-220是专业测量汽车玻璃透光率的仪器，主要用于车检站，交警队和4S店等。
主要优势：
1.无线分体式设计，操作方便。
2.光源采用380nm-760nm全波长，符合CIE明视觉函数标准，可以确保通过国家计量院检测。
3.大屏幕显示锁定数据，方便执法后拍照留档。
4.内置可充电锂电池，无需更换电池，节能又环保。
透光率计的使用步骤：
1.两个探头吸合在一起，中间不能夹入任何被测材料，分别按主机和副机的“POWER”键开机，副机的上下两个激光点分别对准主机上下两个靶心，仪器开始“SELF-TEST”自检操作。
自检完成，显示100%，进入到测量界面。
2.完成自检，显示界面显示100%时，分开抬头，夹住待测样品，屏幕立即显示样品的透光率数据。
3.按“HOLD” 键，保持显示数据，液晶上显示“HOLD”标志，再次按“HOLD”键取消保持功能，液晶上显示的“HOLD”标志消失。
开始新的测量。
