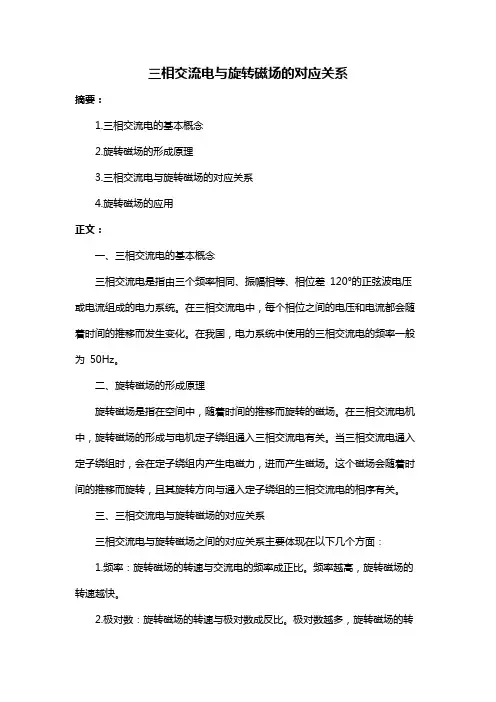

交流电的基本概念

三相交流电与旋转磁场的对应关系
摘要：
1.三相交流电的基本概念
2.旋转磁场的形成原理
3.三相交流电与旋转磁场的对应关系
4.旋转磁场的应用
正文：
一、三相交流电的基本概念
三相交流电是指由三个频率相同、振幅相等、相位差120°的正弦波电压或电流组成的电力系统。

在三相交流电中，每个相位之间的电压和电流都会随着时间的推移而发生变化。

在我国，电力系统中使用的三相交流电的频率一般为50Hz。

二、旋转磁场的形成原理
旋转磁场是指在空间中，随着时间的推移而旋转的磁场。

在三相交流电机中，旋转磁场的形成与电机定子绕组通入三相交流电有关。

当三相交流电通入定子绕组时，会在定子绕组内产生电磁力，进而产生磁场。

这个磁场会随着时间的推移而旋转，且其旋转方向与通入定子绕组的三相交流电的相序有关。

三、三相交流电与旋转磁场的对应关系
三相交流电与旋转磁场之间的对应关系主要体现在以下几个方面：
1.频率：旋转磁场的转速与交流电的频率成正比。

频率越高，旋转磁场的转速越快。

2.极对数：旋转磁场的转速与极对数成反比。

极对数越多，旋转磁场的转
速越慢。

3.相序：旋转磁场的旋转方向与通入定子绕组的三相交流电的相序有关。

当相序改变时，旋转磁场的旋转方向也会发生改变。

四、旋转磁场的应用
旋转磁场在电机、发电机等电力设备中具有广泛的应用。

旋转磁场可以用来产生转矩，使电机旋转，也可以用来切割线圈，产生电流，从而实现电能的转换。

交流电知识点总结一、交流电的基本概念交流电，也称为AC，是一种以周期性变化的电波形表示的电流。

它由正弦波或余弦波构成，其幅度和方向随时间变化。

在电力系统中，交流电被广泛使用，因为它的变化可以方便地通过变压器进行升压或降压，从而实现电力的长距离传输和分配。

二、交流电的特性1、频率：交流电的频率是指电流每秒变化的次数。

在大多数电力系统中，频率被设定为50赫兹（Hz）或60赫兹。

2、相位：相位描述的是在某一特定时刻电流的方向。

在正弦波形的交流电中，相位通过角度来表示，例如0度、90度、180度等。

3、幅度：幅度是指电流的最大值，也就是电压的峰值。

幅度的大小直接影响了电流的有效值。

4、相位角：相位角是指电流与参考电压之间的角度差。

它对交流电的功率因数和电压平衡有重要影响。

三、交流电的产生和传播交流电可以通过机械方法产生，例如通过汽轮机或水轮机的转动来产生交流电。

交流电也可以通过电子器件如晶体管产生。

在电力系统中，交流电通过输电线路进行传输，其传播速度等于光速。

四、交流电的接收和使用在电力系统中，交流电被接收并转换为各种电压等级，以供各种电器设备使用。

通过变压器，交流电的电压可以得到调整，以适应不同的电器设备需求。

通过整流器等电子设备，交流电可以被转换为直流电，供一些电器设备使用。

五、交流电的安全使用在使用交流电时，需要注意安全。

不应在没有专业人员指导的情况下尝试修理电气设备。

对于高压线路，应保持足够的距离以避免触电。

在处理电力设备时，应始终佩戴适当的防护设备。

六、交流电的未来发展随着科技的发展，电力系统的技术和设备也在不断进步。

例如，柔性交流输电系统（FACTS）和超导变压器等新技术的应用将极大地提高电力系统的效率和稳定性。

随着可再生能源如风能和太阳能的广泛应用，电力系统的能源结构也在发生变化，这将进一步推动电力系统的可持续发展。

总结：交流电是现代电力系统的基础和核心，对于它的理解和掌握是理解现代电力系统的关键。

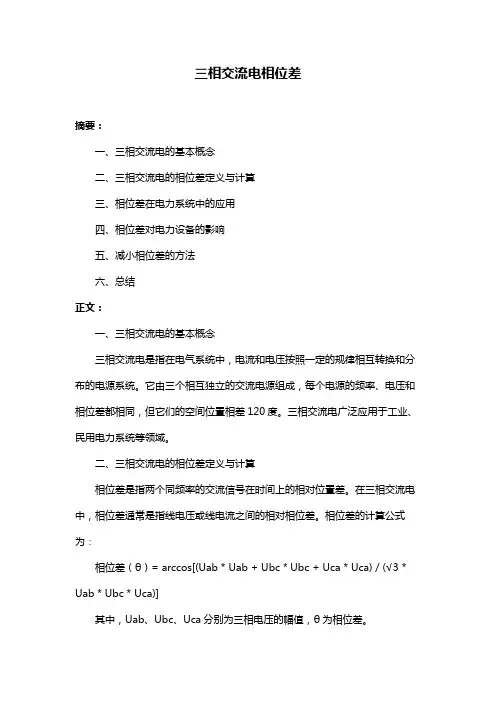

三相交流电相位差摘要：一、三相交流电的基本概念二、三相交流电的相位差定义与计算三、相位差在电力系统中的应用四、相位差对电力设备的影响五、减小相位差的方法六、总结正文：一、三相交流电的基本概念三相交流电是指在电气系统中，电流和电压按照一定的规律相互转换和分布的电源系统。

它由三个相互独立的交流电源组成，每个电源的频率、电压和相位差都相同，但它们的空间位置相差120度。

三相交流电广泛应用于工业、民用电力系统等领域。

二、三相交流电的相位差定义与计算相位差是指两个同频率的交流信号在时间上的相对位置差。

在三相交流电中，相位差通常是指线电压或线电流之间的相对相位差。

相位差的计算公式为：相位差（θ）= arccos[(Uab * Uab + Ubc * Ubc + Uca * Uca) / (√3 * Uab * Ubc * Uca)]其中，Uab、Ubc、Uca分别为三相电压的幅值，θ为相位差。

三、相位差在电力系统中的应用1.电力传输与分配：相位差在电力系统中用于监测和控制电压、电流的平衡，确保电力传输和分配的稳定。

2.电机控制：相位差在电机控制中起到关键作用，通过改变电机的输入电压相位差，实现电机的调速、制动等功能。

3.保护装置：相位差在保护装置中用于判断故障类型和位置，实现电力系统的自动保护。

四、相位差对电力设备的影响1.设备损耗：相位差会导致电力设备内部的电流分布不均，增加设备损耗，影响设备寿命。

2.电力系统稳定性：相位差过大时，可能导致电力系统失去稳定性，甚至发生故障。

3.能效降低：相位差会导致电力系统中的有用功率减小，从而降低整个系统的能效。

五、减小相位差的方法1.优化电力系统结构：合理布局发电、输电、配电设备，降低电压等级和线路长度，以减小相位差。

2.提高电力设备性能：选用高精度、低损耗的电力设备，提高系统的整体性能。

3.采用补偿装置：通过电容器、电感器等补偿装置，改善电力系统的电压、电流平衡。

4.优化运行方式：合理调整发电机组的运行参数，降低相位差。

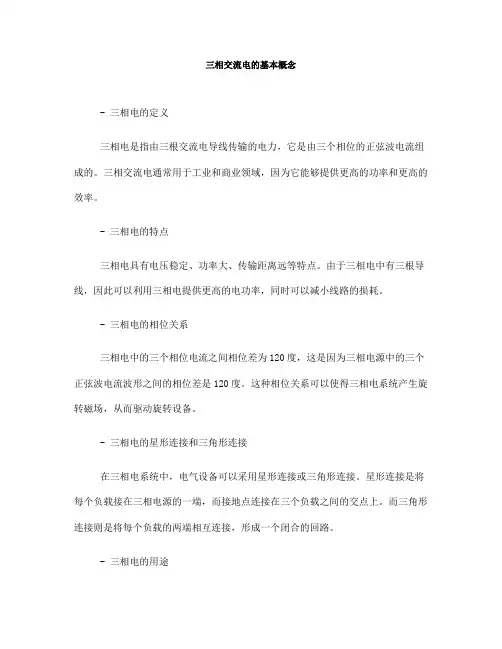

三相交流电的基本概念- 三相电的定义三相电是指由三根交流电导线传输的电力，它是由三个相位的正弦波电流组成的。

三相交流电通常用于工业和商业领域，因为它能够提供更高的功率和更高的效率。

- 三相电的特点三相电具有电压稳定、功率大、传输距离远等特点。

由于三相电中有三根导线，因此可以利用三相电提供更高的电功率，同时可以减小线路的损耗。

- 三相电的相位关系三相电中的三个相位电流之间相位差为120度，这是因为三相电源中的三个正弦波电流波形之间的相位差是120度。

这种相位关系可以使得三相电系统产生旋转磁场，从而驱动旋转设备。

- 三相电的星形连接和三角形连接在三相电系统中，电气设备可以采用星形连接或三角形连接。

星形连接是将每个负载接在三相电源的一端，而接地点连接在三个负载之间的交点上。

而三角形连接则是将每个负载的两端相互连接，形成一个闭合的回路。

- 三相电的用途三相电广泛应用于各种电力系统和设备，例如电动机、变压器、发电机等。

由于三相电具有功率大、效率高的特点，因此在工业生产和电力传输中得到了广泛的应用。

- 三相电的平衡与不平衡在三相电系统中，如果各相之间的电压和电流相等，称为平衡三相电系统；如果各相之间的电压和电流不相等，则称为不平衡三相电系统。

不平衡三相电系统会导致电力系统的不稳定和设备的损坏，因此需要及时进行调整和维护。

- 三相电的配电系统三相电的配电系统是指将输送到用户的三相电能够合理、稳定地分配给各个用户。

配电系统通常包括变压器、开关设备、电力线路等组成，可以根据用户的需求灵活配置，保障电力的稳定供应。

通过以上列点的方式，对三相交流电的基本概念进行了详细的阐述，包括其定义、特点、相位关系、连接方式、用途、平衡与不平衡以及配电系统等内容，使得文章结构完整，层次清晰。

第二章交流电路本章内容及要求：电压、电流的大小和方向不随时间变化的，被称为直流电（DC），函数波形如图所示。

把电压、电流的大小和方向随时间按正弦规律变化的称为正弦交流电，简称交流电（AC），函数波形如图所示。

正弦交流电的优点是：（1）方便地实现电能的生产、传输、分配。

（2）交流电的设备比直流电的设备结构简单成本低，工作可靠。

通过本章学习要求学生了解正弦交流电，掌握三相交流电的功率的计算，知道提高功率因数的意义。

本章主要学习的内容有交流电的基本概念、交流电的相量表示、单一参数的交流电路、提高功率因数的意义和方法以及三相交流电路和三相交流电路功率的计算。

第一节交流电的基本概念一、教学目标1、知道正弦交流电的产生2、掌握正弦交流电的三要素3、掌握交流电的有效值4、了解交流电的经济意义及优点二、过程与方法1、通过观察生活中的用电，培养学生应用知识的能力2、通过交流电基本概念的学习，培养学生应用工具的测量能力三、情感态度与价值观1、通过交流电基本概念的学习，激发学生用所学知识解决建筑电路的测算能力。

2、从了解交流电的经济意义和优点，增强学生的环保意识。

四、教学重点及难点1、正弦交流电的三要素与表示2、正弦交流电的有效值五、教学方法学生自主学习及提问、最后教师讲授，使用多媒体教学内容：一、交流电1、交流电的产生矩形线圈在外力作用下，在匀强磁场中以角速度匀速转动时，线圈的两条边作切割磁感线运动，线圈产生感应电动势。

如果外电路是闭合的，闭合回路将产生感应电流。

2、交流电的定义交流电简称交流，一般指大小和方向随时间做周期性变化的电压或电流。

3、交流电的分类按其性质可分为：（1）正弦交流电，电流和电压的大小和方向随时间呈正弦规律变化，是最基本的交流电。

（2）模拟交变信号：用大小和方向都随时间变化的交流表示声音图像信息的内容的交流电。

（3）脉冲：有方波、三角波、梯形波、钟形波及阶梯波。

4、交流电的使用意义及优点（1）方便地实现电能的生产、传输、分配。

技师学院教案第页技师学院教案第页教学内容教学方法2.稳恒直流电:电压的大小和方向不随时间的变化而变化.3.正弦交流电:大小和方向安正弦规律变化的电动势，电压和电流统称为正弦交流电。

4.非正弦交流电: 电压的大小和方向不安正弦规律变化.非正弦交流电可以看成一系列正弦交流电叠加合成的结果.注意:无特别说明所讲交流电都指正弦交流电二.交流电的产生交流电可以由交流发电机提供也可以由振荡器产生.交流发电机主要用于提供电能,振荡器主要用于产生各种交流信号.如图交流发电机,当线圈在磁场中以角速度 逆时针匀速转动时,由于导线切割磁感线,线圈将产生感应电动势,技师学院教案第页技师学院教案第页技师学院教案第页技师学院教案第页技师学院教案第 页教 学 内 容 教 学 方 法情况。

【教学回顾】复习交流电的瞬时值表达式，能够画出简单的正弦波形图。

给出解析式能够熟练求出交流电的最大值，有效值和平均值。

【新课进行】三.正弦交流电的周期.频率.角频率 正弦交流电的波形图如图1.周期:交流电每重复变化一次所需要的时间.用T 表示,单位:秒(s)2.频率:交流电在1s 内重复变化的次数.用 f 表示,单位:赫兹(HZ)周期和频率的关系 :Tf 1=或者f T 1=说明:我国动力和照明用电的标准频率为50赫兹(称工频),高频感应电炉的电源频率为200-300KHZ,我国广播电视的频率为几十兆赫兹到几百兆赫兹.技师学院教案第 页教 学 内 容教 学 方 法3.角频率:正弦交流电每秒变化的电角度.用ω表示,单位:弧度/秒(rad/s)角频率和周期频率的关系f Tππω22==四．正弦交流电的相位和初相位 1.相位（1） 定义:任一时刻线圈平面与中性面的夹角.称相位或者相角.它反映了交流电的变化进程.（2）初相位:正弦量在t=0时的相位,也称初相角或者初相.(1) t=0时正弦量的瞬时值为正,则初相为正 (2) t=0时正弦量的瞬时值为负,则初相为负(3) 初相通常用不大于0180的角来表示.如: V t e )240sin(500+=ω应记为V t e )120sin(500-=ω【练习】技师学院教案第页技师学院教案第 页教 学 内 容教 学 方 法2. 公式:2121)()(ϕϕϕωϕωϕ-=+-+=t t即： 两个同频正弦量的相位差等于它们的初相之差。

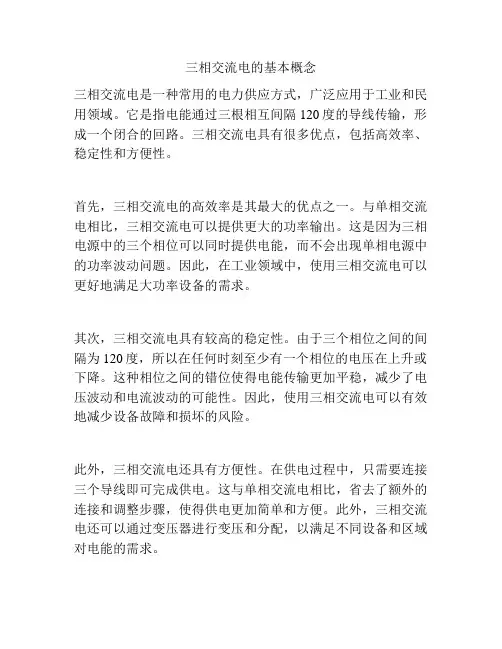

三相交流电的基本概念三相交流电是一种常用的电力供应方式，广泛应用于工业和民用领域。

它是指电能通过三根相互间隔120度的导线传输，形成一个闭合的回路。

三相交流电具有很多优点，包括高效率、稳定性和方便性。

首先，三相交流电的高效率是其最大的优点之一。

与单相交流电相比，三相交流电可以提供更大的功率输出。

这是因为三相电源中的三个相位可以同时提供电能，而不会出现单相电源中的功率波动问题。

因此，在工业领域中，使用三相交流电可以更好地满足大功率设备的需求。

其次，三相交流电具有较高的稳定性。

由于三个相位之间的间隔为120度，所以在任何时刻至少有一个相位的电压在上升或下降。

这种相位之间的错位使得电能传输更加平稳，减少了电压波动和电流波动的可能性。

因此，使用三相交流电可以有效地减少设备故障和损坏的风险。

此外，三相交流电还具有方便性。

在供电过程中，只需要连接三个导线即可完成供电。

这与单相交流电相比，省去了额外的连接和调整步骤，使得供电更加简单和方便。

此外，三相交流电还可以通过变压器进行变压和分配，以满足不同设备和区域对电能的需求。

在实际应用中，三相交流电广泛用于工业生产、商业用途和家庭供电。

在工业生产中，三相交流电可以为各种设备提供稳定和可靠的电源，包括电机、发动机、照明设备等。

在商业用途中，三相交流电可以满足商店、办公室和酒店等场所对大功率设备和照明系统的需求。

在家庭供电中，三相交流电可以为家庭电器提供可靠的供电，如冰箱、洗衣机、空调等。

总之，三相交流电是一种高效、稳定和方便的电力供应方式。

它在工业和民用领域中广泛应用，并带来了许多优点。

通过了解三相交流电的基本概念和特点，我们可以更好地理解其在现代社会中的重要性，并为相关领域的发展做出贡献。

直流电和交流的概念直流电和交流电是电流的两种基本形式。

直流电指的是电流的方向在电路中始终保持不变的电流类型，而交流电指的是电流的方向以一定的频率交替变化的电流类型。

直流电的概念：直流电是指电流的方向在电路中始终保持不变的电流类型。

简单来说，电流的方向在电路中只有一个，并且始终保持不变。

直流电可以通过直流电源（如电池）产生，其特点是电流的方向始终一致，大小可以恒定或随时间变化。

直流电的电荷在电路中只沿一个方向移动，因此它们只在一个方向上产生能量和功率。

直流电流是用直线表示，并且符号上常用大写字母I表示。

交流电的概念：交流电是指电流的方向以一定的频率交替变化的电流类型。

简单来说，电流的方向在电路中交替变化，呈周期性变化。

交流电可以通过交流电源（如发电机）产生，其特点是电流方向以一定的频率来回交替变化，大小也会随着时间而变化。

交流电的电荷在电路中来回摆动，因此它们在不同的方向上产生能量和功率。

交流电流是用曲线表示，并且符号上常用小写字母i表示。

直流电和交流电的特点及应用：1. 直流电的特点及应用：- 电流方向保持不变，大小可以恒定或随时间变化。

- 直流电容易实现稳定的电压和电流输出。

- 直流电可以长距离传输，并且电压损耗较小。

- 直流电在许多电子设备中广泛应用，如电池供电的设备、电动机驱动器等。

2. 交流电的特点及应用：- 电流方向以一定的频率来回交替变化，大小也会随着时间变化。

- 交流电可以通过变压器实现电压的升降。

- 交流电在长距离传输中能够有效减少能量损耗。

- 交流电在家庭、工业等各个领域中广泛应用，如家庭电源、电动机、照明等。

直流电和交流电的区别：1. 方向不同：直流电的电流方向保持不变，而交流电的电流方向以一定频率交替变化。

2. 特点不同：直流电的电流大小可以恒定，也可以随时间变化，而交流电的电流大小随时间变化，同时在电路中有正负半个周期的存在。

3. 产生方式不同：直流电可以通过直流电源（如电池）供应，而交流电可以通过发电机等交流电源产生。

直流电与交流电的概念直流电和交流电是电学中两种基本的电流类型。

一、直流电（Direct Current）直流电是电流方向保持不变的电流。

直流电常用符号为DC （Direct Current），它的特点是电流方向始终不变。

直流电的电流方向可以是正向的、负向的或者零电流。

直流电常用直流电源（如电池）产生，其电流方向从正极（电流流出的地方）到负极（电流流入的地方）。

直流电的特点有以下几点：1. 电流方向不变：直流电的电流方向始终不变，即电流只在一个方向上流动。

2. 电流大小恒定：直流电的电流大小是恒定的，不随时间变化。

3. 电压恒定：直流电的电压大小也是恒定的，不随时间变化。

4. 波形简单：直流电的波形为一条直线，没有周期性的振动。

5. 无频率：直流电没有频率，因为它的电流方向保持不变。

直流电在实际生活中有广泛的应用，如电池供电的电子设备、汽车的12V电源等。

直流电的特点使得它在某些特定的场合下更加适用，比如电子设备的稳定供电。

二、交流电（Alternating Current）交流电是电流方向周期性改变的电流。

交流电常用符号为AC （Alternating Current），它的特点是电流方向会随时间周期性地反复改变。

交流电的电流方向可以是正向的或者负向的，而且在一个周期内会多次改变。

交流电的特点有以下几点：1. 电流方向周期性改变：交流电的电流方向在一个周期内会周期性地多次改变。

2. 电流大小随时间变化：交流电的电流大小会随时间周期性地变化。

3. 电压随时间变化：交流电的电压大小也会随时间周期性地变化。

4. 波形复杂：交流电的波形通常为正弦波，具有周期性的振动。

5. 有频率：交流电的频率是指单位时间内交流电周期的个数，通常用赫兹（Hz）来表示。

交流电是我们生活中最常用的电流，如住宅和工厂所使用的电力就是交流电。

交流电的特点使得它在长距离输送电能、提供稳定的供电等方面具有优势。

三、直流电与交流电的比较直流电和交流电在许多方面有着明显的区别。

交流电的基本概念一、正弦交流电的产生正弦交流电是由交流发电机产生的，最简单的交流发电机示意图如下图所示：由于电枢表面的磁感应强度是按正弦规律分布的，所以产生的感应电动势也是按正弦规律变化的。

即e=E m sinα如线圈经电刷与外电路的负载接通，形成闭合回路，所以外电路中也就产生了相应的正弦电压和正弦电流，表示如下u=U m sinαi=I m sinα二、表征正弦交流电的物理量1.频率和周期正弦量每秒内变化的次（周）数，称为频率，用字母f表示，其单位为赫兹简称赫，用字母Hz来表示。

频率的其它单位还有千赫（KHz）、兆赫（MHz），它们的换算关系为：1KHz=103Hz1MHz=106Hz根据我国国家标准，供电系统采用的频率为50Hz，这个频率通常称为工业频率（简称为“工频”），另外，像美国、日本等国家的电网频率采用60Hz，通常收音机中波段的频率是530—1600KHz，短波段的频率是2.3－23MHz。

正弦量每变化一次（周）所需要的时间，称为周期，用字母T表示，其单位为秒（S）。

根据频率和周期的上述定义，它们之间有如下关系：我国工频为50Hz，则其周期为正弦量在1秒钟内变化的电角度，称为角频率，用字母ω表示。

正弦量变化一次，其电角度变化了2π弧度，1秒钟内共变化了f次，所以角频率可表示为其单位为弧度/秒（rad/s），对于工频50Hz来说，其角频率为314rad/s。

有了角频率ω的概念后，t秒钟正弦量变化的电角度可表示为α=ωt。

于是参照式（3-1），正弦交流电流、电压和电动势的表达式可表示为i=I m sinωt u=U m sinωt e=E m sinωt2.最大值与有效值正弦量在任一瞬间的值，称为瞬时值，习惯上用小写的字母来表示，如i、u、e等，见上式。

正弦量瞬时值中的最大者，称为最大值或幅值，习惯上用带下标m的大写字母来表示，如I m、U m、E m等。

在分析和计算交流电路时，为了有效地表示正弦量的大小，往往不是用它们的瞬时值或最大值来计量的，而是采用有效值来计量的。

交流电知识学习基础简称“交流”。

一般指大小和方向随时间作周期性变化的电压或电流。

它的最基本的形式是正弦电流。

我国交流电供电的标准频率规定为50赫兹。

交流电随时间变化的形式可以是多种多样的。

不同变化形式的交流电其应用范围和产生的效果也是不同的。

以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。

正弦电流（又称简谐电流），是时间的简谐函数i=Imsin（ωt+φ0）当线圈在磁场中匀速转动时，线圈里就产生大小和方向作周期性改变的交流电。

现在使用的交流电，一般是方向和强度每秒改变52赫兹。

我们常见的电灯、电动机等用的电都是交流电。

在实用中，交流电用符号"~"表示。

电流i随时间的变化规律，由此看出：正弦交流电需用频率、峰值和位相三个物理量来描述。

交流电所要讨论的基本问题是电路中的电流、电压关系以及功率（或能量）的分配问题。

由于交流电具有随时间变化的特点，因此产生了一系列区别于直流电路的特性。

在交流电路中使用的元件不仅有电阻，而且有电容元件和电感元件，使用的元件多了，现象和规律就复杂了。

【交流电的频率和周期】频率是表示交流电随时间变化快慢的物理量。

即交流电每秒钟变化的次数叫频率，用符号f表示。

它的单位为周／秒，也称赫兹常用“Hz”表示，简称周或赫。

例如市电是50周的交流电，其频率即为f=50周／秒。

对较高的频率还可用千周（kC）和兆周（MC）作为频率的单位。

1千周（kC）=103周／秒1兆周（MC）=10千周（kC）=106周／秒例如，我国第一颗人造地球卫星发出的讯号频率是20.009兆周，亦即它发出的是每秒钟变化20.009×106次的交变讯号。

交流电正弦电流的表示式中I = Imsin（ωt+φ0）中的ω称为角频率，它也是反映交流电随时间变化的快慢的物理量。

角频率和频率的关系为ω=2πf。

交流电随时间变化的快慢还可以用周期这个物理量来描述。
