8号机柴油机控制柜二次回路及蓄电池检修作业指导书

柴油发电机维修手册一、引言柴油发电机是一种常见的发电设备，广泛应用于各个领域。

然而，由于长时间的使用和各种外部因素的影响，柴油发电机可能会出现各种故障。

本手册旨在提供给维修人员一份详细的柴油发电机维修指南，帮助他们迅速准确地排除故障，保障发电机的正常运行。

二、安全须知维修柴油发电机需要一定的专业知识和技能，为了保证维修人员的安全，以下是几个必须遵守的安全须知：1.在维修过程中，一定要切断电源，并确保开关处于关闭状态；2.在直接触摸柴油发电机之前，要确保发电机已经完全停止运行，并进行了冷却；3.维修过程中，请佩戴符合规定的个人防护装备，如手套、防护眼镜等；4.严禁在高压电路附近进行维修，以防触电事故的发生；5.如果维修遇到无法解决的问题，请及时寻求专业人员的帮助。

三、故障排除1.发动机无法启动故障现象：柴油发电机无法启动，尝试多次启动但没有任何反应。

可能原因及解决方法：1) 燃油供应问题：检查燃油供应管路是否受阻或漏油，确保燃料能够顺畅地输送到发动机；2) 电池电量不足：检查电池电量是否充足，如果不足需要及时更换电池或进行充电；3) 点火系统故障：检查点火线圈和火花塞是否损坏，如有需要更换或修复；4) 发动机发动机故障：检查发动机是否存在其他故障，如气缸压力不足等，需要进行进一步维修。

2.发电机运行不稳定故障现象：柴油发电机在运行过程中出现不稳定的情况，如转速忽高忽低，功率波动等。

可能原因及解决方法：1) 供油问题：检查燃油供应管路是否存在泄漏或阻塞的情况，并及时进行维修；2) 空气滤清器堵塞：检查空气滤清器是否堵塞，如果堵塞需要清洗或更换；3) 燃油滤清器堵塞：检查燃油滤清器是否堵塞，如果堵塞需要清洗或更换；4) 点火系统故障：检查点火线圈和火花塞是否损坏，如有需要更换或修复。

3.发电机输出功率不足故障现象：柴油发电机运行正常，但输出功率不足。

可能原因及解决方法：1) 燃油供应问题：检查燃油供应管路是否受阻或漏油，确保燃料能够顺畅地输送到发动机；2) 运行负载过重：检查发电机负载情况，如果超过发电机的额定功率，需要减少负载以保证正常运行；3) 发动机速度不稳定：检查发动机转速是否稳定，如果不稳定需要进一步调整或修复；4) 空气滤清器堵塞：检查空气滤清器是否堵塞，如果堵塞需要清洗或更换。

柴油发电机组的检修维修说明书一、引言柴油发电机组是一种常用的备用电源设备，广泛应用于工业、商业和住宅领域。

为了确保其正常运行和延长使用寿命，定期的检修维修是必要的。

本说明书将为您提供柴油发电机组的检修维修指导，以确保设备的可靠性和安全性。

二、安全措施1. 在进行任何检修维修之前，务必切断柴油发电机组的电源，并确保设备处于安全停机状态。

2. 操作人员必须熟悉柴油发电机组的结构和工作原理，并具备相关维修经验或接受过专业培训。

3. 在检修维修过程中，必须穿戴符合安全要求的个人防护装备，如手套、护目镜等。

三、检修维修步骤1. 外观检查a. 仔细检查柴油发电机组的外观是否有损坏或异常现象。

b. 检查发电机组周围的通风口和散热器是否有堵塞。

2. 润滑系统检查a. 检查润滑系统的润滑油是否充足，是否需要更换。

b. 清洁或更换润滑油滤清器，在更换时注意及时采取防滴漏措施。

3. 燃油系统检查a. 检查燃油管路是否正常，是否有泄漏现象。

b. 检查燃油滤清器是否需要更换，更换时应排空燃油滤清器内的油。

4. 冷却系统检查a. 检查发动机冷却液的液位，必要时进行加注。

b. 清洗或更换冷却液过滤器。

5. 电气系统检查a. 检查电池的电量是否充足，必要时进行充电或更换。

b. 检查发电机组的线路连接是否松动或磨损，及时修复或更换。

6. 发动机起动检查a. 执行发动机启动程序，观察启动情况。

b. 如发现异常情况，立即停止发动机，并进行故障排除或维修。

7. 运行试验a. 在完成检修维修后，进行运行试验，检查设备的性能是否正常。

b. 观察发电机组的工作是否稳定，是否有异常噪音或震动。

四、使用注意事项1. 定期进行检修维修，以确保柴油发电机组的可靠性和安全性。

2. 严禁在检修维修期间擅自操作设备，确保所有操作符合维修要求和安全规范。

3. 发现任何异常情况应立即停止使用设备，并进行排除或维修。

4. 经常清洁和保养设备，保持电缆、管路和散热器的畅通。

柴油发电机组维护作业指导书一、说明本作业指导书为本公司发电机组维护操作人员提供保养及操作的方法。

并配合柴油机手册，交流发电机手册及操作人员手册同时参照使用，可确保发电机组能长期地高效率运作。

请注意，如在肮脏或多尘的环境使用发电机组，则应勤加以保养以确保机器能正常运作。

要确保由经受专业训练之人员来对发电机组进行调校及维修。

二、危险源及安全防范1、总体说明在维护操作过程中，为了防止出现安全事故，请注意下列事项。

维护操作人员在操作过程中要有强烈的安全意识，明白安全预防措施及操作程序。

维护操作人员需要通过相应专业的培训。

2、火和爆炸发电机所使用的燃料和排出的烟雾是易燃及有潜在爆炸的危险。

谨慎处理这些物质或者干粉灭器使用。

维护操作人员可以防患于未燃。

同时，机房应确保有已充满的CO2必须懂得如何使用这些灭火器。

3、机械发电机组设有对运动部件保护的保护罩。

但在机组运行时在机旁工作的人还须小心4、化学品在机上使用的燃料，机油，冷却液体，润滑剂及电池的电解液都是工业上常用的，然而，如使用及处理不当，亦会对人体有害。

4、噪声发电机组如无装备减低噪音的外设时，将会产生105dBA的噪音，持续暴露在超过85dBA的噪音水平，将会伤害听觉。

5、电力电子装置只有在正确的安装，操作和维修保养下，才可能有效而安全地操作。

三、主要工具、量具及安全用具1、工具：开口扳手、螺丝刀梅花扳手、钳子、链钳、皮带钳、套筒扳手、活动扳手、钮力扳手、铁锤、木锤钢锯条千斤顶、撬杆滑轮车、二爪或三爪轴承拉马等。

2、量具：兆欧表、钳形表、万用表、蓄电池容量测试仪、塞尺、钢直尺、游标卡尺、内径千分尺和外径千分尺。

3、安全用具：安全帽、安全带、绝缘手套。

4、器材：油桶、清洁剂、薄型防护手套、不起毛的擦洗布、洗件用的方盘和刷子、砂纸、记录各缸部件用的标签及劳保用品等。

四、维护内容及要求1、发电机组外部检查与清洁（1）外观检查1）检查机组表面是否清洁干净；地脚螺帽、飞轮螺钉及其他运动机件螺帽有无松动现象，发现问题及时紧固。

8号机封闭母线检修作业指导书1.范围、缺陷分析及可行性分析本作业指导书规定了封闭母线检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于8号机封闭母线检修工作，检修地点在8号机发电机出口至A列外主变压器区域内。

本次检修工作的工作范围为封闭母线及其附属设备检修。

2.本指导书涉及的文件、技术资料和图纸Q/CDT 108 001-2005 《电力设备交接和预防性试验规程》GB311 《高压输变电设备的绝缘配合》GB8349 《金属封闭母线》3.安全措施3.1严格执行《电力安全工作规程》。

3.2按照规定办理工作票，安全措施和危险点分析及控制措施完备符合现场环境。

3.3参加检修的人员必须进行安全教育和技术培训，达到上岗条件。

3.4检修区域做好隔离措施。

3.5检查检修区域上方和周围有无危险因素存在，如高空落物等，并做好防范措施。

3.6确认检修设备已停电，电源开关已拉至检修位置，且在电源开关上悬挂“禁止合闸，有人工作”标示牌。

3.7检查所有工器具，试验合格且在有效使用期限内。

常用的工器具应认真清点，在检修任务完成前后都必须清点清楚，防止工器具落入设备内部。

3.8在开工前仔细确认安全措施情况，确保地刀在合闸位、地线已可靠悬挂且隔离刀可靠合闸。

3.9现场作业点要干净整洁，工器具及零部件摆放齐整，以便使用和回装。

3.10高处作业要正确使用合格的安全带；脚手架超过3米要使用合格的防坠器。

3.11当天检修任务结束后一定要将检修所用照明电源断掉。

3.12参加检修人员必须熟悉本作业指导书，并能熟记本作业指导书的检修项目、工艺质量标准等。

3.13参加本检修项目的人员必须持证上岗，熟记作业指导书的安全技术措施。

3.14开工前对参加检修人员进行分工，并且开展“三讲”。

4 备品备件准备5修前准备5.1现场准备5.2专用工具5.3工作准备□工器具已准备完毕，材料、备品已落实。

柴油发电机组作业指导书1范围本作业指导适用于丰润电厂柴油发电机组的检修、试验工作。

2 本作业指导书涉及的资料和图纸柴油发电机组技术说明书柴油发电机组使用说明书柴油发电机组电气图纸3 安全措施严格执行《电业安全工作规程》。

4 备品备件清单5 修前准备5.3 工作准备5.3.1工器具已准备完毕，材料、备品已落实。

5.3.2作业文件已组织学习，工作组成员熟悉本作业指导书内容。

5.3.3工作票已履行开工手续。

5.3.4其他检修该设备需要做的其他准备。

6 检修工序6.1 柜体内检查及清扫6.1.1控制柜内应清洁无尘，接线应无机械损伤，端子压接应紧固。

6.1.2检查前应先断开直流电源，后断开交流电压。

6.2一般性外观检查6.2.1 控制柜内外部清洁积尘。

6.2.2检查小开关及按钮、指示灯是否良好。

6.2.3检查各控制部件连线是否连接好。

各插接线是否插接紧固。

6.2.4 控制柜内端子排螺丝是否拧紧，配线连接良好。

6.3 绝缘检查用1000V兆欧表摇测，要求大于1MΩ测试后，应将各回路对地放电。

6.3.1测交流电压回路对地绝缘6.3.2测交流电流回路对地绝缘6.3.3测控制电源回路对地绝缘6.4 IG－CU控制器开入信号检查检查前应先合上交流电压，后合上直流电源。

6.4.1 DCS启动信号BI16.4.2 DCS停机信号BI16.4.3 GCB开关合闸位置信号BI26.4.4 MCB开关合闸位置信号BI36.4.5远程紧急停机BI46.4.6远程故障复位BI56.4.7保安段故障不启动BI66.4.8远程手动BI76.4.9远程启动测试BI86.4.10远程带载测试BI96.5 IG－CU控制器开出测试6.5.1启动控制信号BO1 驱动继电器K16.5.2燃油供油信号BO2 驱动继电器K26.5.3润滑油压力低BO3 驱动继电器K36.5.4机组超速BO4 驱动继电器K46.5.5三次启动失败BO5 驱动继电器K56.5.6冷却液高温BO6 驱动继电器K66.5.7发电电压异常BO7 驱动继电器K76.5.8故障跳闸BO8 驱动继电器K86.5.9润滑油压力低预警BO9 驱动继电器K96.6 IG－I／O M控制器开出测试6.6.1冷却液高温预警BO1 驱动继电器K106.6.2非自动状态BO2 驱动继电器K116.6.3冷却液低液位BO3 驱动继电器K126.6.4发电合、分闸命令BO4 驱动继电器K136.6.5保安段合、分闸命令BO5 驱动继电器K146.6.6逆功故障BO6 驱动继电器K156.6.7机组运行正常BO7 驱动继电器K166.6.8机组公共警告BO8 驱动继电器K176.7IG－I／O M控制器开入信号检查6.7.1应急！！（紧急停机）BI16.7.2保安段故障（闭合正常）BI46.7.3GCB开关按钮BI56.7.4润滑油压力低BI66.7.5冷却液高温BI76.7.6冷却液低液位BI86.8 机组上传DCS开关量信号检查6.8.1机组自动状态(短接X2:1、X2:2)6.8.2机组综合报警(短接X2:3、X2:4)6.8.3机组停机报警(短接X2:5、X2:6)6.8.4机组运行(短接X2:7、X2:8)6.8.5机组三次启动失败(短接X2:9、X2:10)6.8.6 QG合闸信号(短接X2:11、X2:12)6.9 机组上传DCS测量信号检查加量测试前拆开端子至相应变送器的连线6.9.1柴油发电机电压信号(X2:31、X2:32端子间加4-20mA)6.9.1柴油发电机A相电流信号(X2:33、X2:34端子间加4-20mA)6.9.1柴油发电机B相电流信号(X2:35、X2:36端子间加4-20mA)6.9.1柴油发电机C相电流信号(X2:37、X2:38端子间加4-20mA)6.9.1柴油发电机频率信号(X2:39、X2:40端子间加4-20mA)6.9.1柴油发电机有功功率信号(X2:41、X2:42端子间加4-20mA)7柴油发电机组试机在各工序结束后，检查柴油发电机组无任何异常告警信号。

1号机Ⅰ组、Ⅱ组蓄电池检修作业指导书作业项目：1号机Ⅰ组、Ⅱ组蓄电池充放电试验作业日期：审核：会审：编制：目次1号机Ⅰ组、Ⅱ组蓄电池充放电试验二次回路检修作业指导书 (3)1范围 (3)2本指导书涉及的资料和图纸 (3)3安全措施 (3)4备品备件清单 (4)5修前准备 (4)6检修工序及质量标准 (5)7检修记录，设备试运、调试、试验报告 (6)8不符合项通知单 (11)9完工报告单（格式表格，可附页） (12)10质量签证单 (14)1号机Ⅰ组、Ⅱ组蓄电池充放电试验二次回路检修作业指导书1 范围本规范规定了1号机Ⅰ组、Ⅱ组蓄电池充放电试验检修作业中的检修计划、安全交底、图纸资料、工作标准及检修方法及步骤等。

本规范适用于昌热电厂检修部电气二次班所属1号机Ⅰ组、Ⅱ组蓄电池充放电试验的全部检修作业项目。

2 本指导书涉及的资料和图纸下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

直流系统装置技术说明书、使用说明书、及直流系统二次回路图3 安全措施3.1 准备工作中需要注意的事项囗参加检修的人员进行安全教育和技术培训，达到上岗条件。

囗作业组成员的着装要符合规定、精神状态是否良好。

囗开工前作业负责人要进行安全交底、技术交底，做好危险预想。

囗检查试验仪器的完好性及精确性。

囗检查使用工具的绝缘完好。

囗办理电气检修工作票及危险点分析票，确认工作票所载安全措施是否正确、完备的执行，查对检修设备与运行设备是否明确分开。

3.2 施工过程中需要注意的事项囗严格执行《电业安全工作规程》。

囗每天检查工作班成员着装是否符合规定、精神状态是否良好。

囗每天工作前向工作班成员交代现场安全措施、带电部位及其它注意事项。

囗检修人员要熟悉作业环境，避免碰伤和滑倒。

囗蓄电池室内严禁明火，不得使用电动工器具、电源插座及无防护罩灯。

柴油机维修作业指导书为了合理使用、正确操作12V190柴油机，使其发挥最大的效益，特制定本作业指导书，要求操作人员在操作过程中严格执行。

1 岗位基本要求1.1 司机长岗1.1.1具有胜利油田工人技术委员会考核取得高级工的技术等级，方有资格操作；1.1.2对本岗位所管辖的设备做到“四懂三会”，即懂原理、懂性能、懂用途、懂结构，会操作、会保养、会排除一般故障；1.1.3 对本岗位所涉及的危险点源能识别，并了解本岗位所涉及的危险作业；1.1.4 懂得紧急情况下的应急处理与自救互救；1.1.5 身体健康，无先天性疾病、视力（矫正视力）达1.0以上；1.1.6 具有中以上文化程度；1.2 司机1.2.1具有胜利油田工人技术委员会考核取得中级工的技术等级，方有资格操作；1.2.2对本岗位所管辖的设备做到“四懂三会”，即懂原理、懂性能、懂用途、懂结构，会操作、会保养、会排除一般故障；1.2.3 对本岗位所涉及的危险点源能识别，并了解本岗位所涉及的危险作业；1.2.4 懂得紧急情况下的应急处理与自救互救；1.2.5 身体健康，无先天性疾病、视力（矫正视力）达1.0以上；1.2.6 具有初中以上文化程度；1.3 司助1.3.1具有胜利油田工人技术委员会考核取得中级工的技术等级，方有资格操作；1.3.2对本岗位所管辖的设备做到“四懂三会”，即懂原理、懂性能、懂用途、懂结构，会操作、会保养、会排除一般故障；1.3.3 对本岗位所涉及的危险点源能识别，并了解本岗位所涉及的危险作业；1.3.4 懂得紧急情况下的应急处理与自救互救；1.3.5 身体健康，无先天性疾病、视力（矫正视力）达1.0以上；1.3.6 具有中以上文化程度；1.4 发电工1.4.1 具有胜利油田工人技术委员会考核取得中级工的技术等级，方有资格操作；1.4.2对本岗位所管辖的设备做到“四懂三会”，即懂原理、懂性能、懂用途、懂结构，会操作、会保养、会排除一般故障；1.4.3 对本岗位所涉及的危险点源能识别，并了解本岗位所涉及的危险作业；1.4.4 懂得紧急情况下的应急处理与自救互救；1.4.5 身体健康，无先天性疾病、视力（矫正视力）达1.0以上；1.4.6 具有中以上文化程度；2 岗位职责2.1 司机长岗位职责2.1.1 贯彻执行有关设备管理标准,负责机房、发电房的设备安装质量验收,落实设备管理制度,杜绝发生设备责任事故。

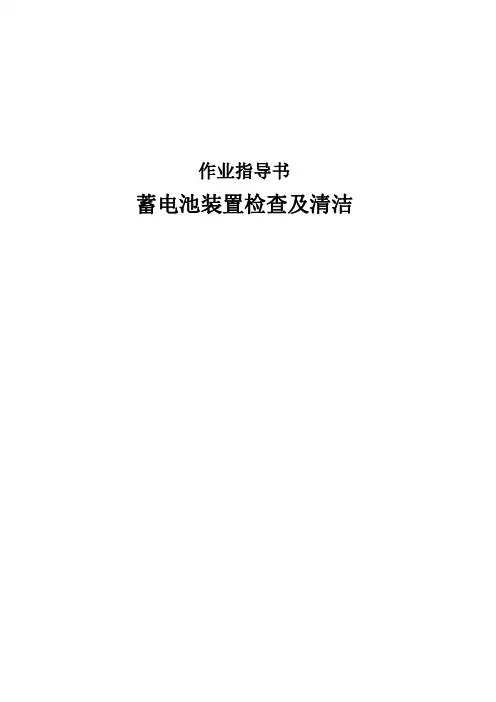

作业指导书蓄电池装置检查及清洁目录一、作业介绍 (4)二、工具物料 (5)1.工具清单 (5)2.物料清单 (5)三、作业流程示意图 (6)四、作业程序、标准及示范 (7)1.班前准备 (7)2.开工准备 (7)3.工序控制 (7)4.蓄电池装置检查及清洁 (8)一、作业介绍作业地点：动车所检修库。

适用范围：适用于CRH2A统型动车组二级修蓄电池装置检查及清洁作业。

人员要求：取得《CRH岗位培训合格证》人员。

检修要求：检查清洁蓄电池装置外观及外部接线，检查蓄电池状态及电解液，检查蓄电池箱内部各元件。

符号说明：：质检员过程质检；：质检员结果质检；：作业人员拍照留存；：作业人员摄像留存；：质检员拍照留存；：质检员摄像留存；：当心触电；：注意安全；：当心坠落作业分工：本项目检修由两名机械师分1、2号位进行作业，1、2号位相互作业过程互控，为质量互控小组。

二、工具物料1.工具清单序号名称规格型号单位数量备注1头灯通用型个22对讲机通用型台13力矩扳手25N.M把14棘轮扳手YATO把15充电电钻BOSCH GSR12-2把16套筒16mm个17万用表FLUKE17B块18作业登高梯通用型张19螺栓存放盒通用型个410胶垫通用型个42.物料清单序号物料名称物料号单位数量备注1毛刷通用型把22抹布通用型张23黄标笔通用型支1三、作业流程示意图蓄电池装置检查及清洁作业开始检查清洁蓄电池装置外观及外部接线，检查蓄电池状态及电解液，检查蓄电池箱内部各元件，安装紧固蓄电池装置裙、底板。

完工整理穿戴劳保用品、清点作业工具检查作业准备反馈信息处理填写蓄电池装置检查及清洁记录单四、作业程序、标准及示范1.班前准备按规定穿戴好劳动保护用品，参加班前点名会。

2.开工准备检查作业工具车内工装设备、检测器具、工具清单，须齐全、状态良好，发生异常情况时通知工长处理。

3.工序控制确保蓄电池装置检查及清洁作业在规定时间内全部检查完毕。

物业柴油发电机维修保养作业指导书1. 引言本指导书旨在为物业维修人员提供关于柴油发电机维修保养的详细指导。

通过正确的维护和保养，确保柴油发电机的正常运行，延长其使用寿命，提高发电机的工作效率。

2. 安全注意事项在进行物业柴油发电机的维修保养作业前，请务必参考以下安全注意事项：•在开展任何维修保养工作前，请确保发电机已经停止运行且拔掉电源插头。

•避免戴着珠宝、宽松的衣物或长发进行维修操作，以免被机械部件纠缠。

•使用合适的防护设备，如手套、护目镜等，以保护自己免受伤害。

•严禁在封闭空间进行维修作业，确保工作场所通风良好。

•在检查焚烧和燃油系统时，禁止使用明火或其他可燃物品。

3. 定期保养事项3.1 更换机油和机滤定期更换机油和机滤是保持发电机正常运行的关键。

以下是更换机油和机滤的步骤：1.关闭发电机并等待冷却。

2.打开发电机的机罩，并找到机油滤清器。

3.使用适当的工具，将旧机油滤清器拆下来，并将其放入废弃物容器中。

4.清洁滤清器安装座，然后安装新机油滤清器。

5.打开发电机的机油放油孔，并用合适的容器接收旧机油。

6.用新机油添加到适量标记线处。

3.2 清洁空气滤清器定期清洁空气滤清器有助于防止灰尘和杂质进入发动机，保持其正常运行。

以下是清洁空气滤清器的步骤：1.打开机罩，找到空气滤清器。

2.将滤芯取出并用清洁刷轻轻拂去表面的灰尘和污垢。

3.检查滤芯是否损坏或破裂。

如有损坏，应更换新的滤芯。

4.将清洁后的滤芯重新安装到滤清器中。

3.3 检查电池电池是发电机的重要组成部分，需要定期检查和维护。

以下是检查电池的步骤：1.关闭发电机并断开电源。

2.检查电池外壳是否有损坏或腐蚀。

3.清洁电池接线端，并确保它们紧密连接。

4.使用电池测试仪检查电池电压和电流。

4. 故障排除4.1 发电机无法启动如果发电机无法启动，请按照以下步骤进行故障排除：1.确保发动机燃油供应充足，检查燃油油箱。

2.检查电池是否有足够的电量和正确连接。

高压电机运行中二次回路检修作业指导书1. 危害辨识1.1 现场控制柜内有220DC电源和380VAC电源，易发生触电。

1.2 现场控制柜内设备处于运行中，误停其它开关易造成停机。

1.3 现场控制箱内有联锁接点，防止短路跳闸停机。

1.4 确认分闸开关位置，防止误停其他开关。

2. 准备阶段2.1 物质：万能转换开关一个（LW5D-16B0331/2）。

1M*1.5M 绝缘纸一张。

完好的220V、150W白炽灯泡一个2.2 工具：电工常用工具一套，万用表一块。

2.3 人员：电工2名（一人监护，一人操作）。

2.4 《设备检修作业许可证》。

2.5 根据上述内容制定《电控部零星项目检修方案》。

3. 实施阶段3.1 联系总降值班人员和现场操作工，告之检修作业内容，密切监视该检修设备运行状况，若有异常应联系总降值班人员采取紧急手动分闸措施。

3.2 停该设备控制电源（DC220）。

并解除跳闸线圈或跳闸继电器（2ZJ）。

在其之间串联一白炽灯泡。

3.3 用绝缘纸做好现场控制柜内的安全防护隔离措施。

3.4 拆除原分合闸开关。

3.4.1 验电检查开关上无220DC电源。

3.4.2 拆除开关上分合闸控制线，分清分闸线及合闸线，并做好标识。

3.4.3 拆除分合闸开关，并安装新开关，转动开关把手，动作应灵活，把手能够自动复位。

3.4.4 接控制线，接线时分清分闸线和合闸线及开关分合接点和开关的分合，防止接错或接反。

3．5 分闸开关更换完毕，恢复正常。

3．6 至总降开关柜，合上该设备控制电源，并观察保护装置应正常工作，白炽灯泡不亮，则可恢复跳闸线圈或跳闸继电器的接线。

3.7 用万用表直流电压档（700V）测量保护连片接线柱间无220DV电压，即可连上连片。

4. 交接阶段4.1 工具物质回收。

4.2 通知总降及现场操作工，该设备已恢复正常运行.（岗位交接班签字）。

4.3 检修档案详细记录。

5. 检修时间：45分钟。

8号机A小机本体检修作业指导书1 范围本作业指导书规定了8号机A小机本体检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于8号机A小机本体检修。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

NK63/71 汽动给水泵汽轮机使用说明书DL 5190.3-2012 电力建设施工技术规范第3部分：汽轮发电机组DL/T 5210.3-2009 电力建设施工质量验收及评价规程第3部分汽轮发电机组NK63/71 汽动给水泵汽轮机图纸NK63/71 汽动给水泵汽轮机证明书Q/ITKTPC 1003-2018 四单元集控运行规程3 安全措施3.1工作票安全措施确认，确认汽动给水泵汽轮机各油泵已停止运行，小机进汽系统、轴封系统已隔离。

3.2所使用的手拉葫芦、吊索及起重设备应检验合格，并发放相应的合格证，每日对起重设备进行检查并做好记录。

厂房内行车在使用前应组织进行有关载荷试验，同时进行其他检验项目，经特检所等有关部门有关人员检验合格，确认安全、可靠后方可使用；检修期间，行车在每班使用前起重人员均应检查一遍行车刹车等确认安全、可靠后方可使用，发现问题时必须逐级汇报，待缺陷处理完毕后方可使用。

3.3轴承、汽缸、转子、隔板等部套起吊前应确认起重设备检验合格、安全、可靠后方可使用；起重作业人员必须持证上岗，大件起吊必须由有经验的专业人员进行指挥、操作；各部套过程中必须专人指挥、专人操作，必须严格执行起重作业相关规定。

3.4起重物品必须绑扎牢固，吊钩需挂于起吊物重心，吊钩钢丝绳需保持垂直，严禁歪拉斜吊；起吊时应避免绳、链打结，绳、链不应与棱角、光滑部位直接接触。

8号机UPS系统二次回路检修作业指导书1 范围本指导书适用于8号机UPS系统二次回路检修工作。

工作地点在8号机0米直流、UPS配电间。

A级检修的项目为UPS系统（包括配电柜）卫生清扫；UPS系统（包括配电柜）端子排检查紧固；UPS各盘柜表计拆装及校验；UPS系统检查及切换试验，对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

DL/T995-2016 继电保护和电网安全自动装置检验规程8号机UPS图纸上海固特PEW1080-220/220-ENR说明书3 安全措施3.1按工作票检查一次设备运行情况和措施。

3.2工作票签发后工作开始前，工作负责人必须向工作成员详细说明工作内容、工作范围、相邻带电设备、危险点情况，并进行安全交底，做好危险预想。

3.3做安全技术措施前应先检查实际接线及图纸是否一致，如发现不一致，应及时向专业技术人员汇报，经确认无误后及时修改。

3.4检查运行人员所作安全措施是否正确、足够。

3.5禁止带电插拔插件，触及芯片前应作好防止静电的措施。

3.6使用带漏电保护器的电动工器具，防止电动工器具伤人。

3.7检修人员要熟悉作业环境，避免碰伤和滑倒。

3.8工作佩戴合格的劳动防护用品，验明所检修设备无电压，防止人身触电。

3.10严防继保人员“三误”事件。

3.11工作时加强监护，防止误入运行间隔。

4 备品备件清单15 修前准备5.1 现场准备5.2 工作准备☐工器具已准备完毕，材料、备品已落实。

☐检修地面已经铺设防护胶片，场地已经完善隔离。

☐作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W15.3 办理相关工作票☐已办理工作票及开工手续,一次设备停运。

☐工作票办理完毕。
