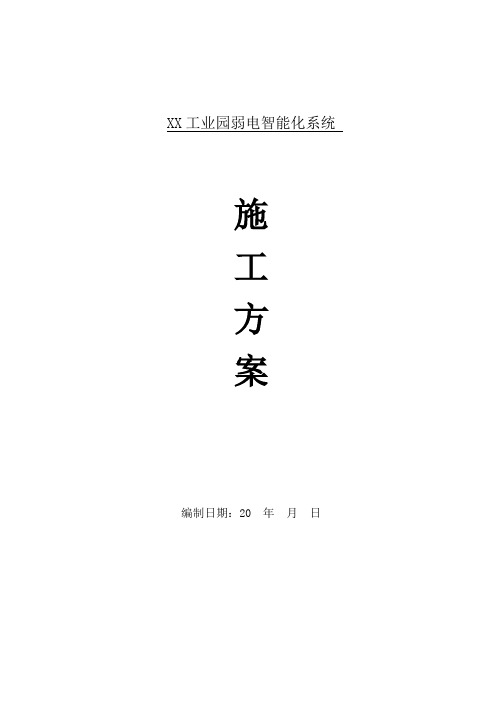

XX工业园弱电智能化系统施工方案编制日期：20 年月日目录第一章编制依据 (4)1．施工组织设计的指导思想 (4)2．编制范围及内容 (4)3．施工组织设计编制技术依据 (5)第二章工程概况 (6)1．工程内容 (6)2．总工期要求 (6)第三章工程实施组织计划 (6)1．工程进度安排 (6)2．项目管理机构的组建 (7)2.1项目管理层——工程项目经理部 (8)2.2 施工作业层——直接参与施工的作业班组 (8)3．施工组织机构框图 (8)3.1公司组织机构框图 (8)3.2项目管理人员岗位职责 (9)3.3．施工组的职责 (10)4．施工组织计划 (11)4.1工程组织 (11)4.2工作流程 (12)4.3规章制度 (12)5．项目管理机制 (14)6．施工项目的高效运作机制 (14)6.1明确项目经理部的责、权、利 (14)6.2树企业形象，创工程精品 (15)7．保证施工项目高效运作的措施 (15)8．工程施工准备 (16)8.1施工技术准备 (16)8.2主要施工工具准备 (16)8.3劳动力计划安排 (17)8.4．施工的临时设施 (18)9．材料组织与管理 (19)第四章工程质量管理 (20)1．组织工作管理 (20)2．进度控制管理 (21)3．项目实施管理 (21)4．风险管理 (21)5．质量控制管理 (22)6．项目文档管理 (22)第五章施工部署及组织管理 (23)1．工程总体布置 (23)1.1本工程的施工指导方针 (23)1.2施工组织安排 (24)1.3做好设备单机和总调试。
(24)2．施工技术准备 (24)3．施工准备 (24)4．施工项目做好与业主的配合措施 (25)5．施工项目做好与监理的配合措施 (25)6．施工项目做好与设计院的配合措施 (26)7．做好与土建施工单位的配合措施 (27)第六章系统安装及施工 (28)1．监控系统施工方案 (28)1.1一般要求 (28)1.2电缆敷设 (29)1.3前端设备的安装 (29)1.4供电与接地 (30)1.5监控系统的调试 (31)2．停车场管理系统施工方案 (33)2.1停车场管理系统的部件安装 (33)2.2停车场管理系统的调试 (35)3．门禁管理系统施工方案 (38)3．1前端设备的安装 (38)3.2门禁系统的调试 (40)3.3软件调试 (41)4．背景音乐及会议系统施工方案 (42)4.1背景音乐特点 (42)4.2背景音乐系统设计方案 (42)第七章质量保证措施 (44)1．施工项目质量控制措施 (44)1.1施工项目质量控制阶段 (44)1.2施工准备阶段 (44)1.3施工过程中的质量控制 (45)1.4施工后的质量控制 (45)2．施工项目质量控制具体内容 (45)3．安装工程质量达优的保证措施 (47)第八章工期保证措施 (48)1．施工工期控制方法 (48)2．施工工期安排及保障措施 (48)第九章安全生产保证措施 (49)1．安全生产组织管理体系及职责 (49)2．安全防范重点 (49)3．安全措施 (50)4．坚持安全管理六项原则 (51)5．安全管理措施 (51)第十章文明施工措施 (53)第十一章成品保护措施 (54)第十二章工程的培训及售后服务 (55)1．用户培训 (55)2．工程售后服务方案 (56)3．紧急异常情况的及时处理 (57)第一章编制依据1．施工组织设计的指导思想“XX工业园弱电智能化系统工程”施工组织设计是按智能化弱电系统设计图，按现行的国家施工验收规程规范、工程质量评定标准、施工操作规程、成都市政府的有关规定，再结合我公司的施工能力、技术准备力量及多年弱电系统工程的设计施工经验和本工程的具体情况进行编制的。
工厂弱电系统方案引言随着工厂自动化程度的提升，弱电系统在工厂建设中扮演着重要的角色。
弱电系统是指低电流、低电压、低功率的电气设备系统，包括了通信、计算机网络、监控、安防、广播、声光信号等多个子系统。
本文将介绍一个工厂弱电系统的方案，旨在提供一个高效、稳定、安全的弱电系统解决方案。
一、需求分析在设计工厂弱电系统方案前，首先需要进行需求分析，明确系统所需实现的功能。
根据工厂的实际情况，我们的弱电系统方案应满足以下需求：1.通信系统：提供稳定可靠的内部通信和对外通信能力，包括电话、传真、数据通信等功能。
2.计算机网络：建立局域网，供员工电脑间互联和共享资源，支持高速、稳定的数据传输。
3.监控系统：实现对工厂内各个区域、设备的远程监控和实时录像功能，提高工厂安全性。
4.安防系统：包括门禁系统、入侵报警系统、监控摄像头等，保障工厂安全。
5.广播系统：提供工厂内部广播功能，方便管理者进行指挥和通知员工。
6.声光信号系统：用于应急事件时发出声音和光亮信号，保障员工的人身安全。
二、系统设计2.1 通信系统设计为了满足工厂内部和对外通信的需求，我们建议采用光纤通信技术。
光纤通信具有传输速度快、抗干扰能力强的优点。
我们将在工厂内部铺设光纤线路，连接电话、传真、数据通信设备。
2.2 计算机网络设计工厂内部的计算机网络建议采用局域网和无线局域网相结合的方式。
局域网通过光纤连接，提供高速稳定的有线网络；无线局域网覆盖整个工厂区域，方便员工进行无线上网和移动办公。
2.3 监控系统设计为了实现工厂内部的实时监控和录像功能，我们将在关键区域设置监控摄像头，并通过网络将视频传输到指定的监控中心。
监控中心配备专门的监控软件，管理者可以通过监控中心实时查看各个区域的图像，当发生异常情况时，还能进行报警提示。
2.4 安防系统设计工厂的安全性是至关重要的，为了保障工厂的安全，我们建议在工厂的入口处安装门禁系统，只有授权人员才能进入工厂。

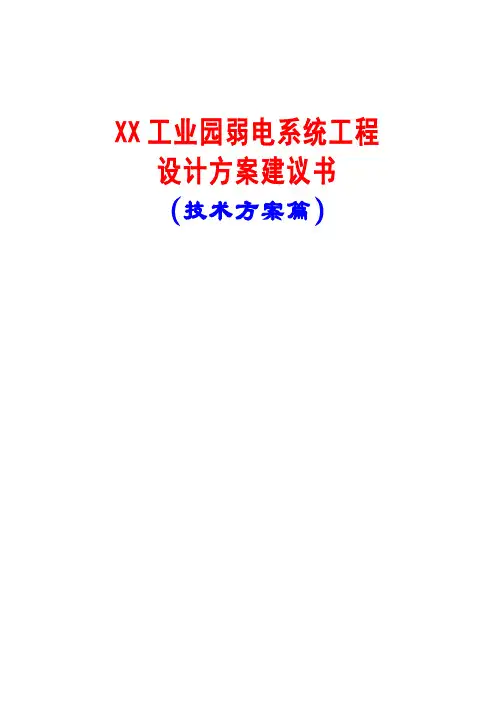

工业园弱电系统工程设计方案建议书_图文(精)1XX 工业园弱电系统工程设计方案建议书(技术方案篇《万源仓商务网》独家提供本篇文章,谨防假冒XXX 科技有限公司地址:XXXXXXXXXX 邮址:XXXXXXXXXX 电话:XXXXXXXX 传真:XXXXXXXXX 网址:目录第一章设计总论. .............................................................................................. ............................ 7 1.1、前言. (7)1.2、需求分析. .............................................................................................. ........................... 7 1.2.1、建筑物结构. . (7)1.2.2、场地使用功能. (7)1.2.3、建筑物设备控制对象. (8)1.2.4、应用功能要求. 8 1.3、总体目标. 10 1.4、设计依据.1.5、园区设计规划.第二章综合布线系统.2.1、前言. 12 2.212 2.3. 12 2.3.1. 12 2.3.2. 1313 . ............................................................................................... .....14 . ............................................................................................... ........................ 15 2.5、结构化综合布线系统. (16)2.5.1、结构化布线系统结构. (16)2.5.2、产品选型. (17)2.5.3、 A V AYA 结构化综合布线系统的特点...............................................................18 2.5.4、A V AYA PDS布线系统的优点........................................................................... 19 2.6、结构化综合布线系统设计应用. ................................................................................... 19 2.7、其它专业布线系统的设计. . (23)2.7.1、建筑设备监控系统的布线. ................................................................................ 23 2.7.2、安全防范系统的布线. (23)2.7.3、有线电视系统的布线. (23)2.7.4、背景音乐和公共广播系统的布线..................................................................... 24 2.8、综合布线系统的施工设计. . (24)2.8.1、工程施工流程. . (24)2.8.2、施工简介. (25)2.8.3、水平和垂直线缆的敷设. (26)2.8.4、测试及验收. (27)2.8.5、工程维护. (27)第三章楼宇设备自控系统. .............................................................................................. ............ 29 3.1、总体介绍. .............................................................................................. ......................... 29 3.2、设计依据. .. (30)3.3、设计思想和设计原则. .............................................................................................. ..... 30 3.4、需求分析. ....................................................................................................................... 30 3.5、技术方案设计特点. . (31)3.6.1监控内容. .............................................................................................. ................. 32 3.6.1.1. 冷冻站监控系统. .. (33)3.6.1.2. 空调机系统. (35)3.6.1.3、新风机系统. (38)3.6.1.5. 送排风机系统. ..........................................................................................39 3.6.1.6. 给排水系统. ..............................................................................................40 3.6.1.7. 变配电系统. ..............................................................................................41 3.6.1.8. 公共照明系统. 41 3.6.1.9. 锅炉系统. 42 3.6.1.10. 电梯系统.3.7、METASYS 系统特点3.8.3.8.1、通讯网络. 45 3.8.2. 47 3.8.3、. 49 3.8.4、503.8.5/51 . .......................................................................................52 . ............................................................................................52 . ............................................................................................... ......... 52 3.9.3、操作员的指令. ....................................................................................................53 3.9.4、记录及摘要. ...................................................................................................... .. 53 3.9.5、控制软件. ...................................................................................................... ...... 54 3.9.6、节能软件. (54)3.9.7、报警管理. (54)3.9.8、监控点历史及动向趋势记录. (55)3.9.9、累积记录. (55)3.10、园区楼宇自控系统总结. .............................................................................................55 第四章闭路电视监控系统. ...................................................................................................... .... 56 4.1、建设目标. ...................................................................................................... ................. 56 4.2、建设原则. .. (56)4.3、方案综述. .............................................................................................. ......................... 56 4.4、监控点分布. . (57)4.5、终端显示部分. .............................................................................................. ................. 58 4.6、数字化监控系统特点. (59)4.6.1、数字化监控系统介绍. (59)4.6.2、数字化监控系统功能. (59)4.7、设备选型. .............................................................................................. ......................... 60 4.8、工程施工要求. (61)4.9、主要产品性能. .............................................................................................. ................. 62 第五章防盗报警系统. (65)5.1、概述. (65)5.2、系统要求. (65)5.4、报警安装点. ................................................................................................................... 66 5.5、主要设备性能指标. .......................................................................................................67 第六章门禁控制系统. .............................................................................................. .................... 69 6.1、概述. (69)6.2、项目内容及目标. .............................................................................................. ............. 69 6.2.1、项目内容. ...................................................................................................... ...... 69 6.2.2、项目实施的目标. (69)6.3、设计依据. 69 6.4、设计原则. 70 6.5、门禁系统安装.6.6、门禁管理系统功能详细说明.6.6.1.6.6.271 6.7. 73 6.8. 74 第七章75 7.1、概述. 75 .75 . ............................................................................................... ................75 . ............................................................................................... ........................ 76 7.4.1、系统分区与扬声器分布. (76)7.4.2、声源及广播台. (76)7.4.3、广播中心设置. (76)7.4.4、系统选型. (76)7.4.5、系统功能. (77)7.4.6、音源及楼层广播切换原理. (77)7.4.7、系统的功能特点. (77)7.4.8、系统要求. (78)7.4.9、系统主要指标. (78)7.4.10、SM30扩音管理系统(79)7.5、背景音乐系统的其它要求. ...........................................................................................80 第八章有线电视系统. .............................................................................................. .................. 81 8.1、需求分析. .. (81)8.2、系统结构. .............................................................................................. ......................... 81 8.3、规划说明. .. (82)8.3.1、节目源. (82)8.3.2、系统带宽. (83)8.3.3、频段划分. (84)8.3.4、系统前端. (84)8.3.5、传输网络系统. (85) 8.3.6、设备配置. (85)8.3.7、其它考虑. (87)。
某有限公司园区弱电系统工程设计方案************有限公司弱电系统工程施工组织设计二零**年*月目录第一章工程特点 (9)第二章施工总体部署 (10)2.1指导方针 (10)2.2组织部署 (10)2.2.1施工组织部署原则 (10)2.2.2 施工组织部署 (11)2.3先进技术措施 (11)2.4系统实施阶段的施工方法、管理和协调 (12)2.4.1系统合同管理的内容和任务 (12)2.4.2施工方法及原则 (12)2.4.3施工顺序 (13)2.4.4施工要点 (13)2.4.5施工管理 (14)2.4.6质量控制 (15)2.4.7进度控制 (16)2.4.8施工协调 (17)2.4.8.1系统预留孔洞和预埋线管与土建工程配合 (17)2.4.8.2线槽架的施工与土建工程、各弱电系统等的配合 (17)2.4.8.3主控室外布置与土建和装饰工程的配合 (18)2.4.8.4系统设备的定位、安装、接线端连线 (18)2.4.8.5系统的调试 (18)2.4.8.6系统的验收 (18)2.4.9系统总体调试验收阶段的管理工作 (18)2.4.10在系统工程实施过程中的日常管理工作 (19)2.4.11审查和批准的文件 (19)2.5施工组织管理网络 (19)2.6施工总体进度计划 (20)2.6.1施工总体流程 (21)2.6.1.1施工准备 (21)2.6.1.2施工阶段 (22)2.6.1.3调试开通阶段 (22)2.6.1.4 竣工验收阶段 (22)2.6.2 施工进度计划 (23)2.7生产要素配置 (23)2.8工程技术资料管理 (23)2.8.1技术保证资料 (23)2.8.2图纸管理 (24)2.9计算机管理在工程中的应用 (24)2.9.1软件的应用 (24)2.9.2硬件配置及计算机系统配置表 (25)2.9.3在施工生产过程中拟执行的管理程序 (25)第三章预期达到的各项指标 (26)3.1.质量及工期指标 (26)3.1.1质量目标 (26)3.1.2工期目标 (26)3.2主要技术经济指标 (26)3.2.1工期指标 (26)3.2.2质量指标 (26)3.2.3安全指标 (27)第四章管理人员的基本情况 (28)4.1项目组织和实施 (28)4.1.1宏观组织机构及职责 (28)4.1.2 细化岗位素质要求、分工及职责 (29)4.2工作流程 (31)4.3规章制度 (32)4.4施工技术管理 (33)第五章分部、分项的施工方法 (34)第六章施工现场平面布置图 (35)6.1施工现场平面布置原则 (35)6.2施工现场平面布置 (35)6.2.1 基础平面布置 (35)6.2.2 施工阶段平面布置 (36)6.3施工现场其它方面 (36)6.3.1 用电部分 (36)6.3.2 用水部分 (36)6.3.3 卫生部分 (36)第七章劳动力、施工机械设备、材料进场计划 (37)7.1劳动力进场计划表 (37)7.2主要施工机具进场计划表 (38)7.3主要材料、半成品进场计划表 (40)7.4工地现场成品、半成品保护措施 (41)7.4.1安装到位的成品保护措施 (41)7.4.2到达现场半成品的保护措施 (41)第八章重点部位的、关键工序的技术措施 (42)8.1施工实施前的准备工作 (42)8.2施工标准及规范 (42)8.3关键施工要求 (43)8.4桥架及管路安装 (44)8.4.1弱电系统桥架和管道 (44)8.4.2弱电管路工艺要求 (44)8.4.5水平管路 (44)8.4.6光纤布线线槽 (45)8.4.7其它施工要求 (45)第九章季节性施工措施 (46)9.1季节性施工准备 (46)9.2季节性主要施工措施 (46)9.3季节性施工预防措施 (46)第十章质量保证措施 (47)10.1质量保证管理体系 (47)10.1.1质量保证管理体系 (47)10.1.2 质量管理体系流程图 (48)10.2质量保证措施 (49)10.2.1 原则 (49)10.2.2 质量控制程序 (49)10.2.3质量计划 (49)第十一章进度保证措施 (52)11.1建立完善的计划保证体系 (52)11.2人、资、物的保障 (52)11.3技术工艺的保障 (53)11.4施工管理的保障 (53)11.5保证施工工期的措施 (54)11. 5.1 组织管理措施 (54)11.5.2 新技术应用措施 (55)11.5.3 机械设备的配置措施 (55)11.5.4 施工组织技术措施 (55)第十二章、安全生产措施 (56)12.1安全生产组织管理体系 (56)12.2生产安全事故应急救援处理预案 (56)12.3安全措施 (58)12.3.1保证施工实施安全 (58)12.3.2安全技术交底制度 (59)12.3.3安全检查制度 (59)12.3.4安全教育培训制度 (60)12.3.5安全生产奖罚制度 (60)12.3.6消防防火责任制度 (60)12.3.7班组安全活动制度 (60)12.3.8不扰民措施 (61)12.3.9保卫制度 (61)12.3.10项目现场的落手清管理制度 (61)12.3.11生产工人的安全生产责任制度 (62)12.3.12 施工现场安全检查制度 (62)12.3.13 文明卫生环境制度 (63)12.3.14消防管理制度 (63)12.3.15 仓库管理制度 (64)12.3.16班组长安全生产责任制度 (64)12.3.17安全生产五大纪律 (64)第十三章环境保护、文明施工措施 (66)13.1环境管理 (66)13.1.1 环境保护方针 (66)13.1.2园区环保管理流程表 (66)13.1.3 环境因素 (67)13.1.4环保达标管理方案 (67)13.2文明施工 (67)13.2.1 成立工地文明施工委员会 (68)13.2.2文明施工措施 (68)13.2.2.1组织保证 (68)13.2.2.2技术措施 (68)13.2.2.3场容场貌 (69)13.2.2.4办公区 (69)第十四章售前、售中、售后服务承诺 (70)14.1售前服务 (70)14.1.1上门演示 (70)14.1.2配套工程安装咨询 (70)14.1.3培训 (70)14.1.4 需求方案订制 (70)14.2售中服务 (70)14.3售后服务 (71)14.3.1现场服务 (71)14.3.1.1现场检修 (71)14.3.1.2例行维护 (71)14.3.1.3 顾问服务 (71)14.3.1.4 紧急服务 (72)14.3.1.5升级服务 (72)14.3.1.5跟踪服务 (72)14.3.2电话服务 (72)14.3.2.1联系方式 (72)14.3.2.2响应时间 (72)14.3.2.3用户监督热线 (73)14.3.3保修服务 (73)14.3.3.1 专业保修 (73)14.3.3.2 设备替换 (73)14.3.3.4 终生售后服务 (73)14.3.4培训 (74)14.3.4.1培训内容 (74)14.3.4.2培训过程的组织管理 (74)14.3.4.3培训效果 (74)第一章工程特点*********有限公司是以******为主要业务的公司，其园区的弱电系统包括：综合布线系统、保安监控系统、周界报警系统、厂区广播系统、厂区一卡通门禁系统、厂区计算机网络、厂区中心控制室、有线电视系统、电话等多个子系统。

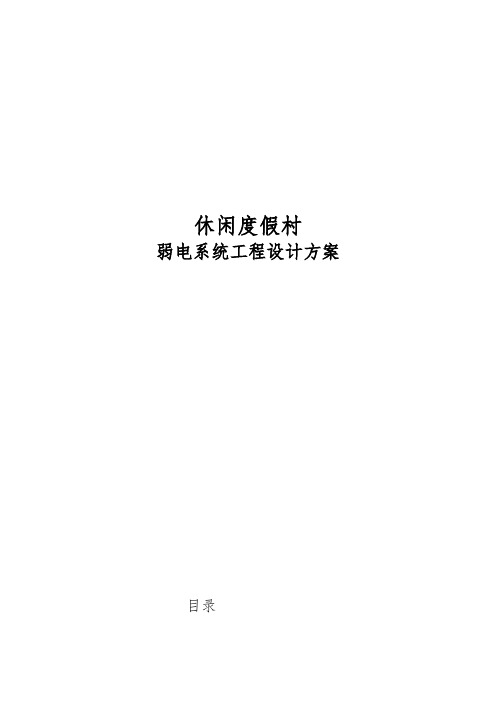

休闲度假村弱电系统工程设计方案目录第一章工程概况 (3)一、工程概况 (3)二、总体要求 (3)第二章设计依据 (4)一、设计标准 (4)二、系统设计指导思想 (4)三、工程设计 (6)第三章综合布线系统及有线电视系统 (7)第四章安防系统 (8)一、系统概述和设计原则 (8)二、设计思路和原则 (8)4．1闭路电视监控子系统前端设备配置情况 (9)4．1．1、前端设备配置情况 (9)4．1．2、设备选型 (10)4．2 小区周界防越报警系统 (11)4．2．1、系统概述 (11)4．2．2、系统的特点 (11)第五章可视对讲系统 (12)第六章三表远程控制系统 (15)一、需求分析 (15)二、系统构成概述 (15)三、实施方案 (16)四、系统图及平面布置图由专业弱电公司二次深入设计。
(17)第七章远程视频会议系统 (18)第八章机房管理系统 (20)一、概述 (20)二、机房应具备的要求 (20)第九章室外综合管路系统 (22)一、功能目标 (22)二、管路敷设方式 (22)三、整个系统管路敷设要求 (22)四、施工图及平面布置图详见设计院外网 (24)第一章工程概况一、工程概况某大青山某度假村别墅是我公司投资开发的21世纪高档豪华别墅住宅小区，位于某和呼和浩特市新城区保合少乡古路板村。
是呼和浩特市唯一的水景风格的高档别墅小区，小区占地186675.62平方米，建筑面积64417.6平方米，绿地率为58%，总户数207户，一期为39户，建筑面积18615.32平方米。
计划停车数量368辆，小区建设要求在住宅中使用先进、绿色的技术和材料，小区智能化管理设备和技术等。
二、总体要求某休闲度假村的目标定位于区内同行一流水平，除网络、电视、电话还应具备先进的物业管理系统，要求各子系统进行总体或组合设计，实现资源共享、配置优化和信息交换。
信息服务要求提供实用、全面和先进的信息获取和处理系统，以满足某休闲度假村在知识经济时代对信息系统的迫切需求。

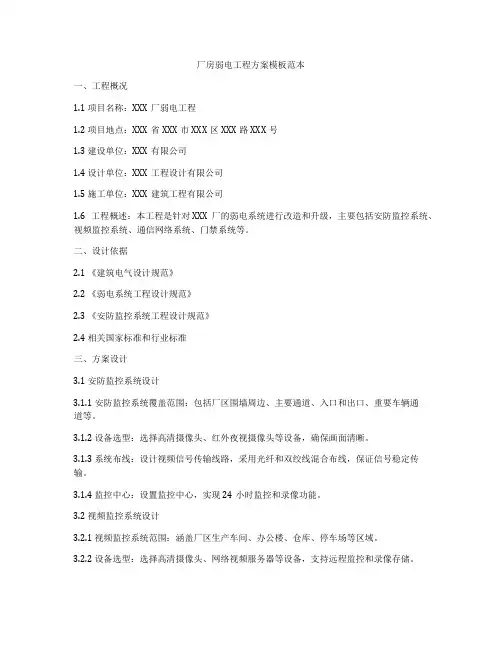

厂房弱电工程方案模板范本一、工程概况1.1 项目名称：XXX厂弱电工程1.2 项目地点：XXX省XXX市XXX区XXX路XXX号1.3 建设单位：XXX有限公司1.4 设计单位：XXX工程设计有限公司1.5 施工单位：XXX建筑工程有限公司1.6 工程概述：本工程是针对XXX厂的弱电系统进行改造和升级，主要包括安防监控系统、视频监控系统、通信网络系统、门禁系统等。
二、设计依据2.1 《建筑电气设计规范》2.2 《弱电系统工程设计规范》2.3 《安防监控系统工程设计规范》2.4 相关国家标准和行业标准三、方案设计3.1 安防监控系统设计3.1.1 安防监控系统覆盖范围：包括厂区围墙周边、主要通道、入口和出口、重要车辆通道等。
3.1.2 设备选型：选择高清摄像头、红外夜视摄像头等设备，确保画面清晰。
3.1.3 系统布线：设计视频信号传输线路，采用光纤和双绞线混合布线，保证信号稳定传输。
3.1.4 监控中心：设置监控中心，实现24小时监控和录像功能。
3.2 视频监控系统设计3.2.1 视频监控系统范围：涵盖厂区生产车间、办公楼、仓库、停车场等区域。
3.2.2 设备选型：选择高清摄像头、网络视频服务器等设备，支持远程监控和录像存储。
3.2.3 系统布线：设计视频信号传输线路，采用光纤和双绞线布线，支持高清视频信号传输。
3.2.4 监控中心：设置监控中心，实现对各个区域的实时监控和录像存储功能。
3.3 通信网络系统设计3.3.1 网络布线规划：采用双绞线布线，根据不同区域的需求设计多层网络结构，确保网络通信畅通。
3.3.2 设备选型：选择交换机、路由器、防火墙等设备，支持多种网络通信协议。
3.3.3 系统安全：设置网络安全策略，防范网络攻击和数据泄露。
3.4 门禁系统设计3.4.1 门禁系统范围：涵盖厂区各个出入口和重要区域。
3.4.2 设备选型：选择门禁控制器、读卡器、门禁管理软件等设备，支持刷卡、指纹和人脸识别等多种认证方式。

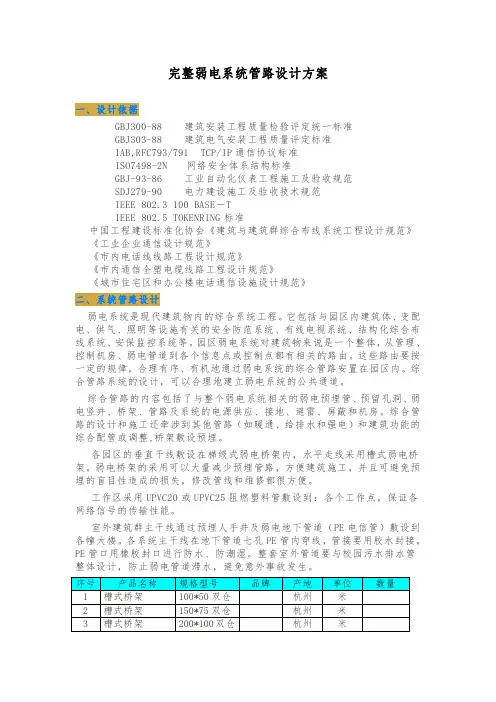

完整弱电系统管路设计方案一、设计依据GBJ300-88建筑安装工程质量检验评定统一标准GBJ303-88建筑电气安装工程质量评定标准IAB,RFC793/791TCP/IP通信协议标准ISO7498-2N网络安全体系结构标准GBJ-93-86工业自动化仪表工程施工及验收规范SDJ279-90电力建设施工及验收技术规范IEEE802.3100BASE－TIEEE802.5TOKENRING标准中国工程建设标准化协会《建筑与建筑群综合布线系统工程设计规范》《工业企业通信设计规范》《市内电话线线路工程设计规范》《市内通信全塑电缆线路工程设计规范》《城市住宅区和办公楼电话通信设施设计规范》4梯式桥架300*150杭州米5梯式桥架200*150杭州米6梯式桥架600*200杭州米7桥架托臂T300杭州米8桥架管接箱明装杭州米9KBG管Ф20湖南米10KBG管Ф25湖南米11开关盒暗装86H50杭州米12过路箱240*180*90杭州米1）本表所列清单仅供参考，等深化设计完成或施工时,产品数目按实际工程量计算；（2）室外弱电地沟及人手井，需与多方协调、统一设计、统一施工，避免与其他管路冲突，造成不必要的损失。
三、施工前的检查根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，施工前的器材检验各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。
工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。
电缆外套应完整，并附有出厂质量合格证。
设备安装桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm。
桥架及槽道水平度偏差不应超过2mm/m。
垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm。
线缆敷设线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。
弯曲半径应大于外径6-10倍，主干弯曲半径应大于外径10倍，光缆弯曲半径应大于外径15倍。

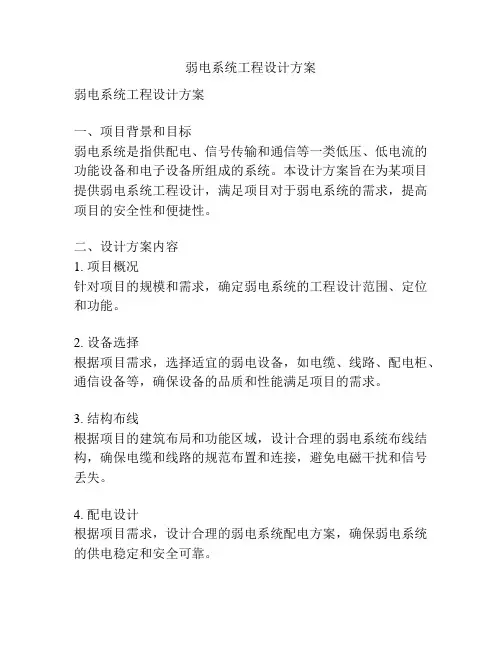

弱电系统工程设计方案弱电系统工程设计方案一、项目背景和目标弱电系统是指供配电、信号传输和通信等一类低压、低电流的功能设备和电子设备所组成的系统。
本设计方案旨在为某项目提供弱电系统工程设计，满足项目对于弱电系统的需求，提高项目的安全性和便捷性。
二、设计方案内容1. 项目概况针对项目的规模和需求，确定弱电系统的工程设计范围、定位和功能。
2. 设备选择根据项目需求，选择适宜的弱电设备，如电缆、线路、配电柜、通信设备等，确保设备的品质和性能满足项目的需求。
3. 结构布线根据项目的建筑布局和功能区域，设计合理的弱电系统布线结构，确保电缆和线路的规范布置和连接，避免电磁干扰和信号丢失。
4. 配电设计根据项目需求，设计合理的弱电系统配电方案，确保弱电系统的供电稳定和安全可靠。
5. 网络布局根据项目需求，设计合理的弱电系统网络布局，确保不同设备之间的通信顺畅和快速，提高数据传输和信息交流的效率。
6. 系统集成对不同的弱电设备和系统进行集成，确保各个子系统之间的协同工作和互通，提高整个弱电系统的整体性能。
7. 安全保护为弱电系统设计合理的安全保护措施，如防雷、防干扰、防火等，确保系统的安全运行和设备的长寿命。
8. 工程实施和验收根据设计方案，进行弱电系统工程的实施和现场调试，保证系统的稳定性和可靠性。
并进行工程验收，确保系统符合项目要求。
三、设计方案优势1. 依据项目需求和实际情况，定制个性化的方案，最大程度地满足项目的需求。
2. 设备选择合理，保证系统的可靠性和持久性。
3. 结构布线合理，避免电磁干扰和信号丢失。
4. 配电设计稳定可靠，确保弱电系统的供电质量。
5. 网络布局合理，提高数据传输和信息交流的效率。
6. 系统集成完善，确保各个子系统之间的协同工作和互通。
7. 安全保护措施完备，确保系统的安全运行和设备的长寿命。
8. 工程实施规范，保证系统的稳定性和可靠性。
四、预期效果和目标通过本设计方案的实施，预期达到以下目标：1. 弱电系统满足项目需求，提高项目的安全性和便捷性。
园区综合布线弱电工程方案1. 弱电系统概述随着信息技术的迅速发展，园区综合布线弱电工程越来越重要。
弱电系统是指除了电力系统之外的通信、控制和信息处理系统，主要包括：电话、宽带、监控、安防、会议室多媒体、楼宇自动化、机房环境监控等。
园区综合布线弱电工程涉及到建筑、土木、电气、通信等多个领域，需要全面、系统的规划和设计。
2. 弱电系统设计原则（1）可靠性弱电系统的设计应当以可靠性为首要原则。
园区综合布线弱电工程覆盖面广，需要确保通讯、控制、信息传输的可靠性，避免因为通信中断或故障造成园区管理出现问题。
（2）灵活性园区综合布线弱电工程需要考虑到未来的可扩展性，使得系统在不同的应用场景下都能够保持高效、便捷的通信和控制。
（3）安全性园区综合布线弱电工程设计时应该优先考虑系统的安全性，保护敏感信息不泄露，避免外部攻击和损害。
必须保证系统的信息和设备安全。
3. 弱电系统主要设备（1）交换机园区综合布线弱电工程中主要采用企业级交换机，用于提供网络接入和数据传输功能，并且支持VLAN隔离、QoS和设备管理等功能。
（2）路由器用于连接两个或多个不同网络的设备，提供流量控制、数据包转发等功能。
（3）服务器园区综合布线弱电工程中的服务器用于存储和处理大量的数据，支持邮件、文件存储、数据库管理等应用。
（4）存储设备用于存储大容量的数据，主要包括NAS、SAN等存储设备。
（5）防火墙园区综合布线弱电工程中的防火墙主要用于防范外部攻击，保护内部网络不受到非法访问。
（6）UPS用于提供连续不间断的电源给园区综合布线弱电系统，保障系统的稳定运行。
4. 弱电系统布线方案（1）智能化布线采用智能化布线系统，包括智能配线架、智能面板、超五类、六类、六类以上网线等，保障园区综合布线弱电系统的高速传输和良好的抗干扰能力。
（2）光纤布线在园区综合布线弱电工程中，使用光纤进行长距离传输，提供高速稳定的数据传输，减少传输损耗，提高信号的可靠性和传输速度。
****电气新园区弱电系统设计方案中川盈科建筑智能工程二零一六年十月目录一、综合说明 (2)1.1前言 (2)1.2综合说明 (2)二、安全技术防系统 (5)2.1入侵报警系统 (5)2.2视频监控系统 (15)三、多媒体会议系统 (27)3.1设计目标 (27)3.2需求分析 (27)3.3功能设计 (28)四、综合布线系统 (37)4.1系统概述 (37)4.2设计思想 (37)4.3系统性能 (40)4.4系统分析 (41)4.5主要设备 (43)五、计算机网络系统 (46)5.1需求分析 (46)5.2网络架构 (46)5.3本园区网络架构 (47)5.4主要设备 (50)六、背景音乐系统 (58)6.1概述 (58)6.2系统构成 (58)6.3需求分析 (59)6.4系统设计 (59)6.5主要设备 (60)七、智能家居系统 (64)7.1系统概述 (64)7.2功能概述 (64)7.3控制方案 (65)7.4软件界面 (67)7.5智能面板 (68)一、综合说明1.1 前言首先感贵单位给予我们这次机会，能够为本园区智能化弱电系统建设提出我们的整体设计方案。
在本设计方案中，我们将采用最成熟的技术，最佳的合理化配置为本园区创造出安全、舒适、便捷、高效的现代化星级园区环境。
以计算机技术、信息技术、现代控制技术为基础的智能化弱电系统，使人们的工作环境、居住环境、消费环境，从思想上发生了质的飞跃，消费观念已从传统的“量的满足”转变到了“质的满足”，转向以追求环境与服务为重点，而楼宇设备的网络化、信息化、智能化也已经成为现实，原本纷繁复杂的楼宇管理变得轻松自如；智能系统的集成使高层决策更加先进、准确、快捷。
同时，园区智能化已不仅仅是现代化建设的重要组成部分，而是未来代表更高水平的管理与服务得以实现的有效途径和基础。
在智能建筑的系统设计中，始终把“管理与服务”作为智能化弱电系统建设的首要任务，并充分体现并贯彻始终一项核心设计理念：智能化弱电系统要为加强和增加建筑主体的功能服务；智能化弱电系统要为提高物业管理水平服务。
智能化弱电系统要使投资者得到长期的经济效益回报。
弱电系统的建设既要结合个案的具体情况、贴近消费对象的需求，又要考虑未来的发展方向、具有一定的前瞻性。
对于一个现代化企业园区，管理是一个庞大而复杂的系统工程，只有对智能化系统的各个弱电子系统实现有效的控制与管理，才能实现对整个建筑环境的有效管理。
1.2 综合说明1.2.1 工程概况********新园区位于新都工业园区龙虎镇，毗邻成绵高速、成绵乐高铁等交通便利；园区由7幢建筑组成，1号为单层钢结构厂房，4号为三层厂房，2、3号为三层综合办公楼、5号四层为员工宿舍、另外独立设置二层专家公寓及员工餐厅，外围设停车场及设备用房等。
本次方案承担的容：本园区的弱电系统工程。
以下我们将依据目前所得到的该项目相关信息、资料（图），结合我们多年来弱电的设计、施工经验进行智能化弱电系统的设计，之后可根据工程实际情况、及需求再进行完善而深入和细化。
1.2.2 设计依据及标准作为智能建筑系统集成商，我们在本项目中进行的所有弱电系统的规划将始终遵循国家颁布的行业规及相关标准。
针对本园区智能化系统项目，将依据下列规、标准：《智能建筑设计标准》（GB/T50314-2006）《综合布线系统工程设计规》（GB/T50311-2007）《民用建筑电气设计规》（JGJ/T16-2008）《建筑设计防火规》（GB50016-2006）《安全防工程技术规》（GB50348-2004）《出入口控制系统技术要求》（GA/T394-2002）《入侵报警系统技术要求》（GA/T368-2001）《视频安防监控系统技术要求》（GA/T367-2001）建设单位提供图纸及其它行业的相关标准及规要求。
1.2.3 设计目标本园区完成的弱电系统设计要达到如下要求：1、舒适：贯彻“以人为本”的原则。
2、安全：通过周全的安全设计使园区处于安全防护之中。
3、高效：通过现代化的办公、管理设施提高工作效率。
4、节能：通过建筑设备自动管理有效降低能耗。
1.2.4 设计原则针对本园区建筑的特点，通过对项目的初步了解，本方案在总体规划中遵循以下原则：1、可行性和适应性弱电系统要保证技术上的可行性和经济上的可能性。
2、实用性和经济性弱电系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。
3、先进性和成熟性弱电系统规划既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟度。
不但能反映当今的先进水平，而且具有一定的前瞻性。
4、开放性和标准性为了满足系统所选用的技术和设备的协同运行能力，弱电系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性和标准性。
5、可靠性和稳定性在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。
6、安全性在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。
7、可扩展性和易维护性为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。
1.2.5 设计围参照我国《智能建筑设计标准》GB/T50314-2006，园区智能化弱电系统设计围如下：安全技术防系统，多媒体会议系统，计算机网络系统，程控交换系统，综合布线系统，背景音乐系统，智能家居系统，机房UPS电源等。
二、安全技术防系统2.1入侵报警系统2.1.1系统概述电子围栏是由脉冲发生器（主机）和前端围栏组成的智能型周界系统。
现代公共安全用电子围栏经过演变和改进，成为一种新型的周界报警产品，它一改以前周界防中单纯的事后报警的传统模式，强调了以阻挡（有形围栏，制造入侵障碍）为主，报警（声光报警并可与其他安防系统联动）为辅兼有威慑（降低作案欲望）作用的国际周界安防新概念，同时产品克服了交流电网致命、影响美观的缺点，与传统的红外、微波、静电感应等周界安防系统相比，具有误报率低、不受地形和环境限制、安全性高等明显优点，已被广泛应用于世博会、奥运会、变电站、工厂、小区、学校、别墅、仓库、机场、军事基地、看守所、监狱等各个行业。
2.1.2项目需求分析根据我公司以往客户使用环境的脉冲电子围栏设备的安装以及工程实施情况，结合现场对于脉冲电子围栏装置所提出的要求综合分析认为，脉冲电子围栏装置的安装以及配套工程应能满足如下功能：☆在被保护区域，当入侵者意图破坏或正在破坏（短路、剪断、拆卸）脉冲电子围栏前端围栏时，经探测处理器对比分析确认其幅度、方向、速度满足报警数据，即可由围栏主机发出警号报警，同时通过通讯线缆向控制室输出防区、类型等报警信号；☆脉冲电子围栏需采用低能量、低频率脉冲，每根线需带有5kV～10 kV的脉冲电压，具有威慑力，但不能够造成生命伤害，系统在入侵者跨越电子围栏之前即发出报警信号，以通知安保人员及时到达现场；☆各站点监测围无死区，无死角；☆人体触摸脉冲电子围栏前端围栏某一回路短路、某一线网断开都能实现对应情况报警功能，且非正常对围栏主机进行拆除，同样发出防拆报警；☆脉冲电子围栏前端电压可以自动高低压任意转换,低压状态下仍然具有防破坏报警功能；☆脉冲电子围栏主机面板采用液晶显示屏，实时显示电子围栏前端电压值及前端围栏的其他工作状态；☆配有功能灵活、易操作的控制软件，可通过软件对电子围栏进行布/撤防等远程控制，能显示系统的实时状态（布防、撤防、断电、故障等），能显示电子围栏前端电压值；☆主机双电源工作,220V市电和DC 12V蓄电池同时对主机供电；☆外壳防护等级符合GB4208规定的IP30要求；☆系统前端安装有报警灯和报警笛，起震慑作用,设置警示牌；☆脉冲电子围栏不受气候影响，如在大雾、风沙、暴雨、台风等天气时仍能正常工作，同时具有防雷措施；☆脉冲电子围栏系统在具有局域网络环境的前提下，可不受距离和站点限制，建设远距离多个站点多个防区的统一控制和管理。
➢报警原理短路报警从脉冲主机上发射出分为正负两个回路的高压脉冲,正高压在正5000V至正10000V的高压脉冲电,负高压在负5000V至负10000V的高压脉冲电,正负相间,任何一根线和之间都有5000V以上的电压差,任何相邻两根线都有将近10000V的电压差。
断路报警当触碰任何一根围栏导线的时候都会受到脉冲电的打击,同时碰触到两根围栏线更会受到电击,防非常严密.当入侵者试图剪断围栏强行进入则会发生报警.换个角度讲,围栏上运行的脉冲电压在5000V---10000V之间,报警电压直是3000V和10000V,当外界扰动或者破坏,使围栏电压泄露,泄露到3000V以下或者电压升高10000V以上则会发生报警。
2.1.3系统设计说明本园区四面围墙均安装电子围栏系统，形成有型的第一道防线。
前围墙采用5线制，后围墙采用4线制，防护高度600mm。
电子围栏的前端设备，是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，从而把报警目的和警戒目的有机地结合起来，达到以防为主，防报结合的效果。
在国外已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。
安装系统后，相当于在围墙上形成一道“有形”的电子屏障，增加了围墙的高度，使不法分子无法入侵，也使围墙的人无法从护栏攀越逃离。
电子脉冲每分钟60次扫描电子墙的每一根导线，每个脉冲峰值有5－8千伏，使入侵者难以攀越。
另外本系统如遇断路、短路或主机被非法打开，系统都会发出报警信号。
还可以与其他报警系统联网使用，便于提高防等级。
系统可以分别输出主机故障报警和前端围栏入侵报警两组报警信号，方便系统报警时用户及时检查出报警原因。
前端探测器均通过总线式报警接入报警系统总线，在控制中心通过总线制报警接收设备对报警信号进行接收和处理，并外接录播喇叭，在报警时实现相应显示。
2.1.4系统组成1、脉冲主机主机位置一般安装现场，放置于防水箱。
系统配有声光报警系统，发生报警时，可通过主机排查警情君荣电子公司的脉冲主机相对传统的电子围栏产品，在技术上实现了革命性的突破，拥有多项专利，处于国际领先水平，也是目前国最先进的电子围栏产品。
工作环境指标：➢工作电源：50Hz AC180V ~ 240v➢工作温度：-40 ~ +50℃➢存储温度：-50 ~ +120℃➢工作湿度：≤95%➢输出脉冲指标：➢输出高压脉冲峰值：5KV～10KV➢输出低压脉冲峰值：700～1000V➢脉冲电流峰值：≤10A➢脉冲持续时间：≤0.1s➢脉冲间隔时间：＞1s➢单个脉冲输出最大电量：2.5mC➢单个脉冲输出最大能量：≤5.0J➢系统功耗：单防区<10W / 双防区<15W主要特点：a) 主要功能：高、低压切换，布防、撤防、电压及运行监测、报警输出；b）控制方式：手动、键盘、遥控器远程无线布撤防、计算机软件直控、计算机软件远程控制等；c) 差分电压：BL-polar双极性技术，每条线上有电压，相临两线有压差；d) 故障检测：短路、断线、防拆、通信失败报警；e) 应用方案：RS-485总线通讯，键盘、计算机、网络等多种集中管理方案；g) 报警联动：DC12V输出、常开/常闭报警输出；d) 其他特性：密码登录、防区任意修改、自由设定报警延迟等；e)双防区可以单独布撤防，其中一个防区短路时另一个防区正常工作，可单独一个防区布撤防；f) 可选4AH 续航电池保证市电停电后持续工作8小时，自带掉电记忆功能，双升压器。
