平板型清障车安全使用注意事项总则范本平板型清障车（以下简称清障车）是一种用于道路清障的特种车辆，具有抗高速碰撞、迅速转换作业状态等特点。
为了确保清障车的安全使用，以下是一些注意事项。
一、操作人员要合格合法1. 清障车操作人员应具备相关从业资格证明，例如清障车驾驶证、行车证等。
2. 操作人员要经过专业培训，并熟悉清障车的使用方法和操作规程。
二、车辆的安全维护和检修1. 清障车应定期进行保养和检修，确保车辆的正常运行和安全性能。
2. 清障车的各个部位和装置要定期检查，确保其完好无损，如液压系统、大型机械臂、安全防护装置等。
3. 车辆应配备必要的安全装备，如灭火器、急救箱等。
三、安全操作规范1. 操作前，必须对清障车进行全面检查，特别是制动系统、油路系统、动力系统等要确保正常。
2. 在使用清障车时，应确保车辆稳定，并遵循车辆的操作流程，不得随意调整车辆各项设备。
3. 操作人员要学习和掌握清障车的使用手册，按照手册的要求进行操作，禁止违反操作规范。
4. 清障车操作过程中，要保持冷静，稳定情绪，不得因个人原因产生危险行为。
5. 操作人员要熟悉清障车的各项指示灯和报警装置的功能，合理使用这些设备以确保安全。
6. 进行道路清障作业时，要保持与交通部门的通讯畅通，及时获取交通信息，确保工作安全。
四、安全意识和应急处理1. 操作人员要具备较强的安全意识，时刻保持警惕，注意周围环境和其他车辆的存在。
2. 在紧急情况下，操作人员要采取适当的应急措施，保护自身和他人的安全。
3. 在操作过程中，如发现异常情况，应立即停止操作，并向上级报告，等待上级指示处理。
五、危险品清除和处置1. 清障车可能遇到危险品的清除和处置，操作人员要按照相关规定和要求进行操作。
2. 在清除危险品时，操作人员要穿戴好个人防护装备，确保自身安全。
六、应急救援和故障排除1. 清障车在执行任务过程中，可能遇到故障情况，操作人员要根据情况进行现场故障排除或与专业人员联系进行维修。
2024年平板型清障车安全使用注意事项总则2024年平板型清障车是一种用于清障作业的特种车辆，它具有一系列独特的特点和功能。
然而，为了确保平板型清障车的安全使用，有一些注意事项需要遵守。
本文将总结这些注意事项，并提供详细解释。
1. 外观检查：在每次使用平板型清障车之前，始终要进行外观检查。
确保车辆的外观没有明显损坏或磨损，所有机械部件和设备都处于良好工作状态。
2. 环境检查：在开始操作之前，应进行环境检查，并将周围的障碍物清除或标识出来，以确保在操作过程中不会发生危险。
3. 带电作业：如果需要进行带电作业，一定要确保平板型清障车具有适当的绝缘和隔离设备。
在进行操作之前，应先进行绝缘测试，确保车辆没有漏电。
4. 不得越限使用：平板型清障车按照规定的工作范围和载荷进行操作，不得超过其设计限制。
如果有必要，可以根据实际情况进行降载操作，以确保车辆的安全和稳定。
5. 操作员培训：只有经过专业培训并持有相关证书的人员才能操作平板型清障车。
操作员应具备良好的操作技巧和安全意识，能够熟练掌握车辆的各项功能和操作方法。
6. 防火防爆措施：在进行作业时，必须采取必要的防火防爆措施，确保车辆和作业现场的安全。
禁止在容易发生火灾或爆炸的地方操作平板型清障车。
7. 定期维护保养：对于平板型清障车来说，定期的维护保养至关重要。
按照制造商的要求进行检查和维护，确保车辆的各项功能正常，并保持良好的工作状态。
8. 安全停放：在不使用平板型清障车时，应将其安全停放在指定的地方。
禁止将车辆停放在斜坡上或不稳定的地面上，以避免车辆滑动或倾翻。
9. 资料记录：对于每次使用平板型清障车的作业，应进行详细的记录。
包括作业时间、地点、作业内容和使用的设备等信息，以便于日后的追溯和管理。
10. 紧急制动系统：在操作平板型清障车时，应随时熟悉紧急制动系统的使用方法，并确保其正常工作。
如果在操作过程中发生紧急情况，应立即使用紧急制动系统停车。
11. 安全装备：在使用平板型清障车时，操作员应佩戴符合安全要求的防护装备。

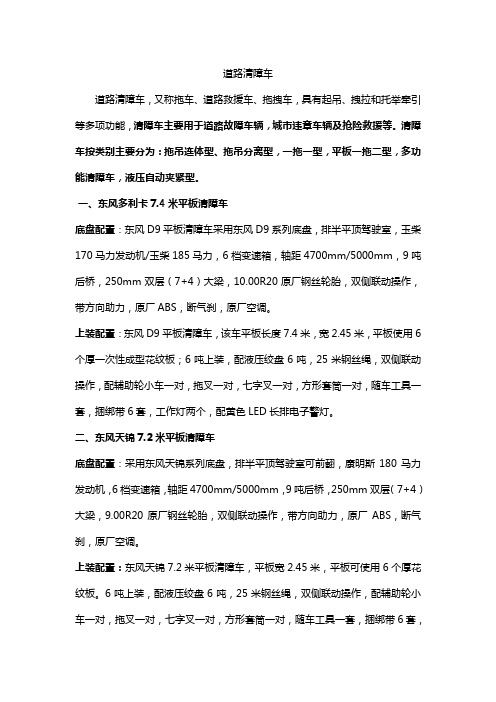

道路清障车道路清障车，又称拖车、道路救援车、拖拽车，具有起吊、拽拉和托举牵引等多项功能，清障车主要用于道路故障车辆，城市违章车辆及抢险救援等。
清障车按类别主要分为：拖吊连体型、拖吊分离型，一拖一型，平板一拖二型，多功能清障车，液压自动夹紧型。
一、东风多利卡7.4米平板清障车底盘配置：东风D9平板清障车采用东风D9系列底盘，排半平顶驾驶室，玉柴170马力发动机/玉柴185马力，6档变速箱，轴距4700mm/5000mm，9吨后桥，250mm双层（7+4）大梁，10.00R20原厂钢丝轮胎，双侧联动操作，带方向助力，原厂ABS，断气刹，原厂空调。
上装配置：东风D9平板清障车，该车平板长度7.4米，宽2.45米，平板使用6个厚一次性成型花纹板；6吨上装，配液压绞盘6吨，25米钢丝绳，双侧联动操作，配辅助轮小车一对，拖叉一对，七字叉一对，方形套筒一对，随车工具一套，捆绑带6套，工作灯两个，配黄色LED长排电子警灯。
二、东风天锦7.2米平板清障车底盘配置：采用东风天锦系列底盘，排半平顶驾驶室可前翻，康明斯180马力发动机，6档变速箱，轴距4700mm/5000mm，9吨后桥，250mm双层（7+4）大梁，9.00R20原厂钢丝轮胎，双侧联动操作，带方向助力，原厂ABS，断气刹，原厂空调。
上装配置：东风天锦7.2米平板清障车，平板宽2.45米，平板可使用6个厚花纹板。
6吨上装，配液压绞盘6吨，25米钢丝绳，双侧联动操作，配辅助轮小车一对，拖叉一对，七字叉一对，方形套筒一对，随车工具一套，捆绑带6套，工作灯两个，配黄色LED长排电子警灯。
三、陕汽单桥拖吊联体清障车底盘配置：采用重汽豪沃底盘，排半驾驶室，驾驶室原厂冷暖空调，豪沃338马力发动机，十档变速箱，轴距5825+1350mm，12.00R20原厂钢丝胎，断气刹，原厂abs。
上装配置：重汽豪沃后双桥重型清障车，20吨联体上装，二节式六边型吊臂，三节托臂，分体式车厢，进口液压系统，双侧联动操作装置，前保险杠装有配重。
一拖二清障车装载车辆操作步骤详解一拖二清障车，也称平板清障车，其特点是平板上可背负一辆车，拖举机构可将另一辆车的前轮托起，后轮着地进行同时清障牵引。
下面，厦工楚胜清障车张经理来详细为大家讲解一下:平板清障车平板装载车辆的详细操作步骤。
1、首先，需要把平板清障车的平板举升后移，使其与被牵引车辆呈直线状态，然后缓慢将平板倾斜至地面，若地面不平，需要在平板与地面接触处放置过渡板，避免角度太大牵引车辆时太费劲。
2、脱开清障车绞盘离合器，拉出钢绳将J型钩挂在被清障车辆的牵引钩环上，然后结合清障车绞盘的离合器。
注意:拉出钢绳时时所剩钢绳圈数不得少于3圈。
3、将被清障车辆的档位挂至空档，并放开被清障车辆的驻车制动器。
4、控制清障车绞盘操纵杆，将被牵引车辆拉上平台，并控制钢丝绳上的J型钩，应保持距离绞盘大于0.4m。
注意～～当绞盘受负荷时，切勿将绞盘的手动控制离合器脱开～～这样会损坏绞盘。
注意～～在使用绞盘牵引事故车时，特别是底盘较底的小轿车，要非常小心不要损坏被拖车的前部位，以免引起不必要的麻烦。
5、当被清障车辆已拖到上平板后，用随车配备的紧固带绑住被牵引车辆的后胎，并将坚固带向后两侧斜向拉紧，使其勾挂在两侧的平板拉环上。
注意:如果坚固安全拉环坏了，紧固绑带应该绕在汽车坚固的部件上。
对于不能手动锁紧的紧固绑带，可以使用绞盘操纵杆操纵绞盘使装载车辆向前移动一点，从而使紧固安全带适当收紧。
6、平板型清障车，平板上用紧固安全绑带固定故障车时，必须四条绑带分别锁紧在车轮或车身。
7、绑带棘轮锁紧时必须处于闭合状态。
注意～～尼龙绑带长时间绷紧会出现松动现象，操作时应定时检查绷带绷紧情况，尤其是在路况不好或急刹车较多的情况下，应及时检查紧固带的松紧情况，避免发生意外。
8、控制平板倾斜操纵杆，使清障车平板尾部升高离地面0.15m。
9、控制清障车平板倾斜操纵杆，使平台向前移动到离最前端约0.6m处，控制平台倾斜操纵杆使平台回到水平位置。
平板道路救援车操作规程平板道路救援车是一种专门用于道路救援的车辆，它具有承载能力强、操作灵活等特点，能够快速准确地将故障车辆运送到维修站点。
为了保证平板道路救援车的安全和高效运作，制定了以下操作规程：一、准备工作1. 检查平板道路救援车的车况和设备是否完好，确保其正常运转。
2. 检查故障车辆是否安全固定在平板上，确保其稳定性。
3. 清理平板车辆底座、卸载区域以及周围环境，确保工作区域整洁无障碍。
二、平板道路救援车驾驶操作1. 操作员须熟悉平板道路救援车的控制系统和驾驶操作方式，并按照车辆制造商的规定进行操作。
2. 平板道路救援车在行驶过程中必须保持稳定，避免急转弯、急加速等危险驾驶行为。
3. 在起步前，确认故障车辆是否已经牢固固定在平板上，防止在行驶过程中故障车辆脱落。
三、装卸故障车辆1. 在平板上装卸故障车辆时，必须使用专业装卸工具和设备，如滑板、千斤顶等，并按照标准操作程序进行作业。
2. 装卸故障车辆时应熟悉故障车辆的结构和重心分布情况，避免引发不稳定和倾斜现象。
3. 在装卸过程中，操作员应与其他工作人员进行有效的沟通合作，确保作业安全并防止事故发生。
四、应急救援操作1. 在接到救援任务后，应尽快到达现场并与现场相关人员进行沟通，了解具体情况。
2. 按照事先制定的救援方案和步骤进行操作，确保救援工作高效进行。
3. 在救援过程中，应保持冷静，具备临场决策能力，及时调整方案并与现场相关人员进行协调。
五、交通安全及事故应对1. 在行驶过程中，平板道路救援车应遵守交通规则，行驶安全，确保自身安全和其他交通参与者的安全。
2. 如遇路面堵塞、事故等情况，操作员应及时与交警、事故处理人员进行沟通，遵守相关规定进行应对。
3. 如遇紧急情况、事故等，及时向上级报告并采取有效措施，妥善处理，保障救援工作的顺利进行。
六、维护保养和事故报备1. 平板道路救援车应按照制造商的规定进行定期的维护保养，保证其工作状态良好。
道路清障车结构设计摘要道路清障车（也称清障车）对于处理道路交通事故、保障道路通畅具有重要的的意义。
在交通快速发展的今天，道路清障车的重要性日益体现。
本文首先介绍了清障车的起源、国内外发展状况及研究现状、国内清障车与国外先进水平的差距、通过查阅相关资料了解到国内外先进的清障车生产厂家及其代表车型，并且从多方面提出制约我国清障车发展的因素；然后列出了清障车的主要组成和各部分工作特点，通过对清障车分类以及清障车辅具的配置详细介绍了各类清障车的优缺点，经过对比和分析之后选择了拖吊联体型道路清障车作为本次研究的对象，并对清障车总体布置进行设计，对其中的托举机构进行了详细的探讨，完成了对清障车主要部件的分析计算；最后通过应用UG以及Auto CAD完成对道路清障车的总体建模及二维工程图的绘制。
关键词：道路清障车结构设计建模Road wrecker structure designAbstractWrecker (also called wrecker) has important significance for ensuring smooth roads, road traffic accident. With the rapid development of traffic today, the importance of road wrecker is increasingly reflected. In this paper, we first introduce the wrecker's origin, the development status and the research status, with advanced level in foreign countries the wrecker of domestic gap, through access to relevant information to understand to the domestic and foreign advanced wrecker manufacturer and representative models and the proposed factors restricting the development of our country wrecker; then list the wrecker's main components and the working characteristics, through the wrecker AIDS wrecker classification and configuration are introduced in detail. The advantages and disadvantages of all kinds of wrecker. After comparing and analyzing chose towing combined type road clear barrier car as the research object, and carries on the design to the general layout of the wrecker , on the lifting mechanism were detailed discussion, on the analysis of the main components of the wrecker calculation; the application of UG and AutoCAD complete the wrecker general modeling and 2D engineering drawings drawing.Keywords: road wrecker，modeling，structure目录第1章绪论........................................ .. (1)1.1 课题背景及意义... (1)1.2清障车简介 (1)1.3 国内道路清障车的研究现状及发展趋势 (2)1.3.1 国内道路清障车的研究现状 (2)1.3.2 国内清障车的发展趋势 (3)1.3.3 影响我国清障车发展的因素 (4)1.4 目前国内外典型道路清障车厂家及其代表车型 (5)1.4.1 国内典型道路清障车厂家及其代表车型 (6)1.4.2 国外典型道路清障车厂家及其代表车型 (6)1.5 主要研究的内容 (7)1.6 本章小结 (8)第2章清障车的方案设计 (9)2.1 清障车主要结构 (9)2.2清障车的分类 (13)2.3 清障车的配置使用 (17)2.4 研究对象参数介绍 (17)2.5 托举装置结构分析 (18)2.5.1 提升机构.................... (19)2.5.2 托臂连接形式............ .. (19)2.5.3 分析比较 (19)2.6 本章小结 (20)第3章清障车结构设计计算 (21)3.1 后悬距及尾横梁分析 (21)3.2 吊臂位置布置 (22)3.3 清障车最大托举质量 (23)3.4 前后轴轴荷对托举能力的影响 (25)3.5 清障车动力性计算 (25)3.6 本章小结 (26)第4章道路清障车的建模 (27)4.1 UG简介................. . (27)4.1.1 UG的结构 (27)4.1.2 UG与其他三维软件相比所占的优势 (28)4.2 各部件的UG建模 (28)4.2.1 道路清障车的总体建模 (28)4.2.2 液压缸的建模 (29)4.2.3 吊臂的建模 (30)4.2.4 托臂的建模 (30)4.2.5 其他主要装置的建模 (31)4.3本章小结 (33)第5章结论与展望............. (34)致谢 (37)第1章绪论1.1 课题背景及意义随着我国公路运输业的发展以及车辆的普及，我们现在可以快速有效的出行，但随之而来的问题是：交通事故也相应增多，而且故障车型大小不一，针对这种情况，道路清障车应运而生。
平板型清障车安全使用注意事项总则平板型清障车是一种用于道路清障和救援工作的专用车辆，在使用过程中需要特别注意安全。
以下是平板型清障车安全使用的注意事项总则：1. 驾驶员要具备相关驾驶技能和经验。
使用平板型清障车的驾驶员应该具备相应的驾驶执照和相关培训，并熟悉车辆的操作细节和特点。
2. 定期进行车辆维护和检查。
保持平板型清障车处于良好的工作状态是确保使用安全的关键。
定期检查并及时维护车辆的发动机、刹车系统、悬挂系统等关键部件。
3. 注意行车安全距离。
在行驶过程中，平板型清障车应保持与前车的安全距离，以防止紧急情况发生时无法及时刹车或变道。
4. 注意道路状况。
在选择行驶路线时，应根据道路状况选择合适的车速和车道。
避免在坑洼路面、弯道等危险区域行驶，以确保车辆的稳定性和安全性。
5. 使用警示标志和灯光。
在进行道路清障和救援工作时，平板型清障车应使用警示标志和灯光。
警示标志应摆放在车辆后方，灯光应开启，以提醒其他车辆注意，并遵守交通法规。
6. 打开闪烁警示灯。
在进行道路清障和救援工作时，平板型清障车的闪烁警示灯应打开，以提醒其他驾驶人注意，并减少事故发生的风险。
7. 保持车辆稳定。
在装载或卸载被救援车辆时，平板型清障车应保持稳定。
在操作中，注意车辆的重心平稳，并使用专业工具和装备，防止车辆倾翻或失控。
8. 注意车辆重载和限制。
在进行清障和救援工作时，平板型清障车的装载重量要符合车辆的设计和限制要求。
超重会增加车辆的事故风险和不稳定性。
9. 遭遇紧急情况时保持冷静。
在遭遇紧急情况时，平板型清障车的驾驶员要保持冷静，迅速采取应对措施。
如果需要，及时向相关部门报告并寻求支持。
10. 提前规划救援路线。
在进行道路清障和救援工作时，平板型清障车的驾驶员应提前规划救援路线，确保选择最安全和最高效的道路，以最大程度地减少风险。
总之，平板型清障车的安全使用需要驾驶员具备相关技能和经验，进行定期维护和检查，注意行车安全距离，警示标志和灯光的使用，保持车辆稳定，遵守相关限制和规定，并在遇到紧急情况时保持冷静而迅速反应。
平板道路清障车主要结构和工作原理
（一）取力装置
取力装置由油泵、取力器、软轴拉线组成。
用以将汽车动力输出至油泵，成为液压能。
它是通过安装在汽车驾驶室内的手柄的动作，通过软轴拉线使取力齿轮与汽车变速箱内取力输出齿接合或分离，从而使油泵工作或停止。
注意：汽车行驶时，取力器中的取力齿应脱开，油泵不工作。
（二）液压传动机构
取力器接合后，油泵工作，高压油进入多路换向阀。
通过操控换向阀上不同的手柄，即可进行各种动作。
（三）牵引系统
高压油驱动液压马达带动绞盘。
当液压马达工作时，其控制阀手柄在“放”的位置，可以自动放钢丝绳，将控制阀手柄扳到“收”的位置，此时牵引车辆或收起钢丝绳。
注意：车辆正常行驶时，应将钢丝绳钩拉紧挂在平板端部环孔上。
（四）托举装置
此型车使用轮胎托架，轮胎托架分为前托架和后托架。
前托架套在摆臂两端，并用弹簧销固定，后托架插在前托架的方孔内，并用销子固定好，同时用紧固拉锁将轮胎锁牢。
平板清障车操作方法
1、取力器的操作
取力器的接合或分离必须通过离合器来实现，即先踩下离合器踏板，使离合器分离，打开或关掉取力器，再松开离合器踏板。
注意：取力器不准强制啮合。
2、液压绞盘的操作
a 拉出取力器手柄，取力器接合，油泵工作。
b 按照操作标牌示意，将平板伸到合适位置。
c 操作平台升降手柄，将平台与地面贴合。
d 用链条或紧固拉索，将钢丝绳牢固固定在牵引车辆的合适位置。
e 收缩钢丝绳，将车辆拉到平板上，用拉钩固定好。
3.拖举操作
a将清障车开到合适位置，与被牵引车成一直线；
b接合取力器（操作方法如前）
c按照操作标牌示意，将托臂放到合适位置
d将伸缩臂伸到合适位置（不得少与25厘米，即伸缩臂第二孔）
e.将轮胎后托架插进前托架的方孔内，夹紧轮胎，用销子与前托架固定好
f.用紧固拉锁，将轮胎固定在托架上
g.解除被牵引车辆的手制动，变速杆置与空挡位置，如果被牵引车辆从后端托起，则应将其方向盘固定，不能让它转向；
i.关掉取力器（操作方法如前），牵引行驶，速度不超过30km/h
j.到达指定位置，放下被牵引车辆，各部位复位。
维修与保养
再好的产品如果离开了你精心的呵护和正确的日常维护，它就不会拥有持久的生命力。
为了用好，维护好您的车辆，请您按以下方法操作和保养：
1、每当出车前，查看液压系统的阀、缸、接头管路是否有泄漏，如有泄漏应进行紧固或更换密封件，必要是更换泄漏的液压件；
2、经常查看托举、牵引及附件部分是否有损坏、脱落现象；
3、专用部分每月或使用250次后，应对各润滑点加润滑脂（润滑脂牌号为锡3#锂基润滑脂）。
液压缸活塞杆禁止涂润滑脂；
4、每月将液压绞盘的钢丝绳全部放出，用机油擦洗一遍；
5、新车首次不能超过半年应更换液压油，以后在油脏或老化后随时更换，但最长不能超过一年；
6、液压系统必须使用规定的液压油，其牌号为YC-N46或YC-N68低凝液压油（即老牌号为30号或40号液压油）；
7、加注液压油时，齿轮泵应低速运转，让伸缩缸、折臂缸、变幅缸往返运动2-3次，液压绞盘正反转动2圈左右，以保证液压系统中的空气能从油箱盖放气孔中全部排出。
最终油箱里的液压油量应保持在油尺刻度线上、下限之间。
加液压油时必须使用精度不低于25um的过滤器进行过滤；
8、多路换向阀的清洗要点。
（以常用多路换向阀为例，其它结构型式的多路换向阀原理相同）
①用30的开口或梅花扳手把溢流阀旋下。
②用干净纱布堵住该口，防止油大量溢出。
③清洗掉箭头所指处的杂物。
用十字起顶压尖头内阀芯，反复多次，并加入少许液压油，直至将杂质从小孔清除。
9、底盘的使用、维护保养，请参阅底盘使用说明书。
