5.1 汽车空调基本控制元件

汽车空调系统主要部件介绍1.压缩机压缩机是汽车空调系统的核心部件之一，主要功能是压缩制冷剂，并推动其流经整个空调系统。

压缩机通常由电动机驱动，它吸入制冷剂气体，经过压缩后将高压气体送入冷凝器。

2.冷凝器冷凝器位于车辆前部，通常与散热器相连。

它的主要功能是将高温高压的制冷剂气体冷却成高压液体。

通过与外界空气的热交换，制冷剂释放热量，从而达到降温的目的。

3.蒸发器蒸发器位于汽车座舱内部，通常安装在风扇上方。

蒸发器通过制冷剂的蒸发吸收车内热量，使车内温度降低。

它的主要功能是将高压液体制冷剂转化为低温低压的制冷剂气体。

4.膨胀阀膨胀阀是汽车空调系统的一个重要组成部分，位于冷凝器和蒸发器之间。

膨胀阀的作用是控制制冷剂的流量和压力。

当高压液体制冷剂通过膨胀阀进入蒸发器时，由于压力变化，液体制冷剂将瞬间蒸发并吸热，从而达到降低车内温度的目的。

5.制冷剂制冷剂是汽车空调系统中的一种特殊化学物质，常用的有R134a和R1234yf等。

制冷剂在汽车空调系统中起到传递热量和改变物质状态的作用。

它在蒸发器中吸热蒸发，然后在压缩机中被压缩加热，从而实现制冷循环。

除了上述主要部件外，汽车空调系统还包括一些辅助部件，如冷却风扇、控制面板、传感器、压力开关等。

冷却风扇的作用是增强风流，并能调节蒸发器和散热器的工作效果。

控制面板通过电子控制单元（ECU）和按钮等控制空调系统的运行。

传感器则能够实时监测车内温度、湿度和压力等参数，以便按需调整空调系统的工作状态。

总结来说，汽车空调系统主要由压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等几个主要部件组成。

这些部件相互合作，通过制冷剂的循环流动实现车内温度的调节。

汽车空调系统的正常工作与这些部件的协调运行密切相关，因此定期维护和保养空调系统是非常重要的，以确保系统的稳定运行和寿命的延长。

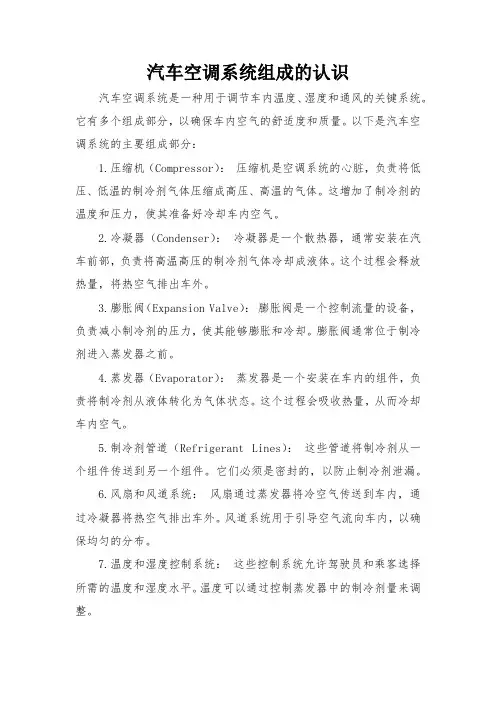

汽车空调系统组成的认识汽车空调系统是一种用于调节车内温度、湿度和通风的关键系统。

它有多个组成部分，以确保车内空气的舒适度和质量。

以下是汽车空调系统的主要组成部分：1.压缩机（Compressor）：压缩机是空调系统的心脏，负责将低压、低温的制冷剂气体压缩成高压、高温的气体。

这增加了制冷剂的温度和压力，使其准备好冷却车内空气。

2.冷凝器（Condenser）：冷凝器是一个散热器，通常安装在汽车前部，负责将高温高压的制冷剂气体冷却成液体。

这个过程会释放热量，将热空气排出车外。

3.膨胀阀（Expansion Valve）：膨胀阀是一个控制流量的设备，负责减小制冷剂的压力，使其能够膨胀和冷却。

膨胀阀通常位于制冷剂进入蒸发器之前。

4.蒸发器（Evaporator）：蒸发器是一个安装在车内的组件，负责将制冷剂从液体转化为气体状态。

这个过程会吸收热量，从而冷却车内空气。

5.制冷剂管道（Refrigerant Lines）：这些管道将制冷剂从一个组件传送到另一个组件。

它们必须是密封的，以防止制冷剂泄漏。

6.风扇和风道系统：风扇通过蒸发器将冷空气传送到车内，通过冷凝器将热空气排出车外。

风道系统用于引导空气流向车内，以确保均匀的分布。

7.温度和湿度控制系统：这些控制系统允许驾驶员和乘客选择所需的温度和湿度水平。

温度可以通过控制蒸发器中的制冷剂量来调整。

8.空气过滤器（Air Filter）：空气过滤器用于过滤进入车内的空气，以去除灰尘、颗粒物和污染物。

这有助于改善空气质量。

9.控制面板：控制面板通常位于车内，允许驾驶员和乘客选择所需的温度、风速、风向和其他设置。

10.压力传感器和温度传感器：这些传感器监测制冷剂的压力和温度，以确保系统运行正常。

汽车空调系统的正常运行需要这些组成部分协同工作，以提供舒适的驾驶和乘坐体验。

定期维护和检查可以确保系统保持高效运行。

汽车空调系统的结构和工作原理1.压缩机：汽车空调系统的核心部件之一，它的主要作用是将低压制冷剂气体吸入并增压，提高其温度和压力后送入冷凝器。

2.冷凝器：冷凝器位于汽车前部，主要有两个作用：其一是通过流动的空气使制冷剂排出热量，使其由高温高压气态转变为低温高压液态；其二是通过外界空气对冷凝器进行散热，实现制冷过程。

3.膨胀阀：膨胀阀位于冷凝器和蒸发器之间，主要作用是将高压液态制冷剂通过节流口压力差的作用下降压，使其迅速膨胀，降低温度和压力。

4.蒸发器：蒸发器位于车内，通常安装在仪表盘下方或空气出风口处。

在蒸发器内，制冷剂从高压液态转变为低温低压气态，吸热量从车内空气中吸热，实现冷却效果。

5.制冷剂：汽车空调系统中常见的制冷剂为R134a，它具有良好的制冷性能和环保性能，用于吸收热量和提供制冷效果。

1.压缩循环：空调系统通过压缩机将低压制冷剂气体吸入并增压，使其温度和压力升高，然后将高温高压的气体送入冷凝器。

2.冷凝过程：在冷凝器中，高温高压气体通过冷凝的过程，释放热量，降温变为高压液态，冷凝器外部的流动空气通过散热片将制冷剂冷却。

3.膨胀过程：高压液态制冷剂经过膨胀阀进入蒸发器，由于流通面积变小，压力下降，使制冷剂迅速膨胀，温度和压力降低。

4.蒸发过程：制冷剂在蒸发器内迅速膨胀成为低温低压气态，在吸热过程中从车内空气中吸热，将车内的热量带走。

吸热后的空气被冷却形成冷风，通过出风口排出。

5.循环往复：冷凝过程中被蒸发并吸收热量的制冷剂流回压缩机，继续循环工作，实现汽车空调系统的连续制冷效果。

需要注意的是，在汽车空调系统中，压缩机的工作需要汽车发动机提供动力，因此只有在发动机正常运行时，空调系统才能正常工作。

总结：汽车空调系统通过压缩循环和蒸发过程实现制冷效果，通过压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等组件的协同工作，将车内空气的热量带走，形成冷风，提供舒适的乘坐环境。

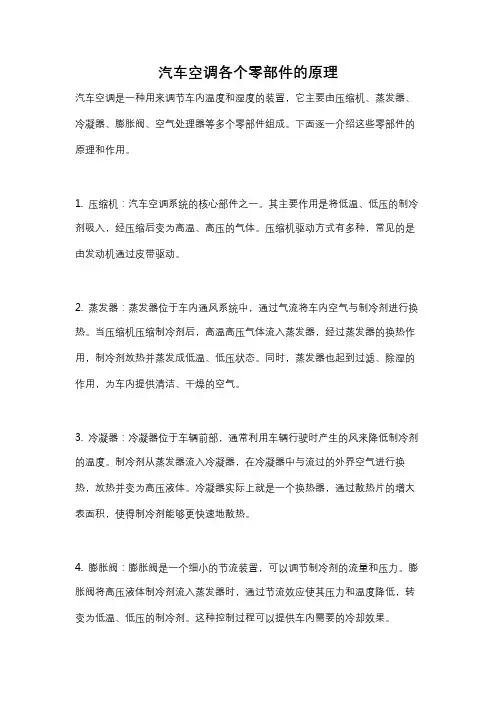

汽车空调各个零部件的原理汽车空调是一种用来调节车内温度和湿度的装置，它主要由压缩机、蒸发器、冷凝器、膨胀阀、空气处理器等多个零部件组成。

下面逐一介绍这些零部件的原理和作用。

1. 压缩机：汽车空调系统的核心部件之一。

其主要作用是将低温、低压的制冷剂吸入，经压缩后变为高温、高压的气体。

压缩机驱动方式有多种，常见的是由发动机通过皮带驱动。

2. 蒸发器：蒸发器位于车内通风系统中，通过气流将车内空气与制冷剂进行换热。

当压缩机压缩制冷剂后，高温高压气体流入蒸发器，经过蒸发器的换热作用，制冷剂放热并蒸发成低温、低压状态。

同时，蒸发器也起到过滤、除湿的作用，为车内提供清洁、干燥的空气。

3. 冷凝器：冷凝器位于车辆前部，通常利用车辆行驶时产生的风来降低制冷剂的温度。

制冷剂从蒸发器流入冷凝器，在冷凝器中与流过的外界空气进行换热，放热并变为高压液体。

冷凝器实际上就是一个换热器，通过散热片的增大表面积，使得制冷剂能够更快速地散热。

4. 膨胀阀：膨胀阀是一个细小的节流装置，可以调节制冷剂的流量和压力。

膨胀阀将高压液体制冷剂流入蒸发器时，通过节流效应使其压力和温度降低，转变为低温、低压的制冷剂。

这种控制过程可以提供车内需要的冷却效果。

5. 空气处理器：空气处理器主要负责过滤、除湿和调节车内空气的湿度。

它通过滤芯过滤车内空气中的污染物质，包括颗粒物、细菌、霉菌等，使车内空气更加清洁。

此外，空气处理器还通过冷凝器的制冷功能来降低车内空气的湿度，提供更加舒适的驾乘环境。

综上所述，汽车空调的各个零部件有各自的功能和作用，通过彼此协调配合来实现对车内空气温度和湿度的控制。

压缩机提供制冷剂的高温高压气体，蒸发器实现制冷剂的换热和蒸发，冷凝器散热、膨胀阀控制制冷剂流量和压力，最后由空气处理器完成空气的过滤、除湿和调节湿度的功能。

这些零部件的协同工作使汽车空调系统能够提供舒适的驾驶环境，使驾驶员和乘客在夏季和潮湿环境下获得良好的体验。

简述汽车空调的组成、功能及分类汽车空调是一种用于调节车内温度和湿度的设备，它由多个组件组成，具有不同的功能和分类。

一、组成汽车空调主要由以下几个组件组成：1. 压缩机：压缩机是汽车空调系统的核心部件，它通过压缩制冷剂使其温度和压力升高，为空调系统提供制冷能力。

2. 蒸发器：蒸发器位于汽车内部，通过制冷剂的蒸发吸收热量来降低车内温度。

当空气经过蒸发器时，热量从空气中被吸收，使空气变得凉爽。

3. 冷凝器：冷凝器位于汽车引擎舱内，它通过冷却制冷剂并将其压缩成液体状态，释放热量到外部环境。

4. 膨胀阀：膨胀阀位于制冷剂流动的路径上，它通过控制制冷剂的流量来调节汽车空调系统的制冷效果。

5. 风扇和风道：风扇和风道用于将冷空气从蒸发器吹出，并将热空气从车内排出，以实现空气的对流和循环。

6. 控制面板：控制面板上配有不同的按钮和旋钮，用于调节空调系统的温度、风速和空气分布等参数。

二、功能汽车空调的主要功能是调节车内温度和湿度，提供舒适的驾乘环境。

具体功能包括：1. 制冷：空调系统可以将车内空气冷却到设定的温度，使乘车者感到凉爽舒适。

2. 加热：在寒冷的天气里，空调系统可以加热车内空气，提供温暖的驾乘环境。

3. 除湿：空调系统可以降低车内湿度，防止车窗起雾，提供清晰的视野。

4. 循环：空调系统可以通过内外循环模式来控制车内空气的流通，保持空气的新鲜和干净。

5. 自动控制：一些高级空调系统具有自动控制功能，可以根据车内和车外的温度、湿度等参数自动调节空调系统的工作模式，提供更加智能化的驾乘体验。

三、分类根据空调系统的工作原理和安装位置，汽车空调可以分为以下几种类型：1. 压缩式空调：压缩式空调是最常见的汽车空调类型，它通过压缩机将制冷剂压缩成高压气体，然后通过冷凝器排放热量，再通过蒸发器降低车内温度。

2. 热泵空调：热泵空调可以根据需要进行制冷或加热操作，它利用空气中的热量来进行能量转换，既可以将热量从车内排出，也可以将热量从外部环境吸收进来。

简述汽车空调的基本组成及工作原理一、汽车空调的基本组成汽车空调是指安装在汽车内部，以调节车内温度、湿度和新风量的系统。

它主要由以下几个组成部分构成：1. 压缩机（Compressor）压缩机是汽车空调的核心部件之一，负责将低压低温的制冷剂吸入并压缩成高压高温的气体。

常见的压缩机类型有往复式、涡旋式和滚动式等。

2. 蒸发器（Evaporator）蒸发器是汽车空调的另一个关键组成部分，它位于车辆内部，负责在空气流过时将制冷剂蒸发，从而吸收车内热量，使车内温度降低。

蒸发器通常采用铝制或铜制的翅片管设计，增大表面积以提高换热效果。

3. 冷凝器（Condenser）冷凝器位于汽车引擎舱内，负责将压缩机压缩的高温高压气体冷却并转化成液体。

冷凝器通常由多排铝制管道和风扇组成，通过冷却风扇的吹拂，将高温气体冷却并排出车外。

4. 膨胀阀（Expansion Valve）膨胀阀是冷凝器与蒸发器之间的关键控制阀件，它根据蒸发器的情况，调节制冷剂的流量进入蒸发器。

通过控制制冷剂的流量，膨胀阀可以调整空调系统的制冷效果。

5. 制冷剂（Refrigerant）制冷剂是汽车空调系统的工作介质，其在压缩机和蒸发器之间循环流动，完成制冷循环。

目前最常使用的汽车空调制冷剂为R134a，它具有良好的制冷性能和环境友好性。

6. 驱动系统（Drive System）驱动系统包括电动空调压缩机驱动器、空调离合器和传动装置等，负责提供动力与控制信号，使各个部件协调工作。

二、汽车空调的工作原理汽车空调通过制冷循环来调节车内温度。

以下是其基本工作原理：1. 压缩循环1.1 蒸发器吸热：压缩机通过工作驱动使制冷剂进入蒸发器，低温低压制冷剂在蒸发器内蒸发时吸收车内的热量，从而实现降温效果。

1.2 压缩升温：压缩机将蒸发器中低温低压的气体进行压缩，使其变成高温高压气体。

1.3 冷凝放热：高温高压气体通过冷凝器，通过风扇的吹拂下放热，变成高温高压液体。

汽车空调系统
汽车空调系统是现代汽车中一个至关重要的部件，它为乘车人员提供舒适的驾
驶环境，特别是在炎热的夏季。

汽车空调系统通常由压缩机、冷凝器、蒸发器和膨胀阀等几个主要部件组成。

压缩机
压缩机是汽车空调系统中的“心脏”，它负责压缩制冷剂并将其送往冷凝器。

压
缩机一般分为往复式和旋转式两种，它们通过不同的工作原理来实现压缩制冷剂的功能。

冷凝器
冷凝器是汽车空调系统中的一个重要组件，它负责将热量从制冷剂中释放出来，使其变成液态。

冷凝器一般安装在汽车的前部，通过空气对流的方式来散发热量。

蒸发器
蒸发器是汽车空调系统中的另一个关键部件，它负责将液态的制冷剂蒸发成气态，并吸收周围的热量，从而降低车内的温度。

蒸发器通常安装在仪表板下方，以便空气能够通过它来进行冷却。

膨胀阀
膨胀阀是汽车空调系统中的调节器，它控制制冷剂进入蒸发器的速度，从而调
节车内的温度。

膨胀阀可以确保制冷剂流动的正常循环，提高空调系统的效率。

总的来说，汽车空调系统是一个复杂而精密的系统，它通过各个组件的协作来
为车内提供舒适的驾驶环境。

在保养汽车空调系统时，定期更换制冷剂和清洁各个部件是非常重要的，这样可以确保空调系统的正常运行并延长其使用寿命。

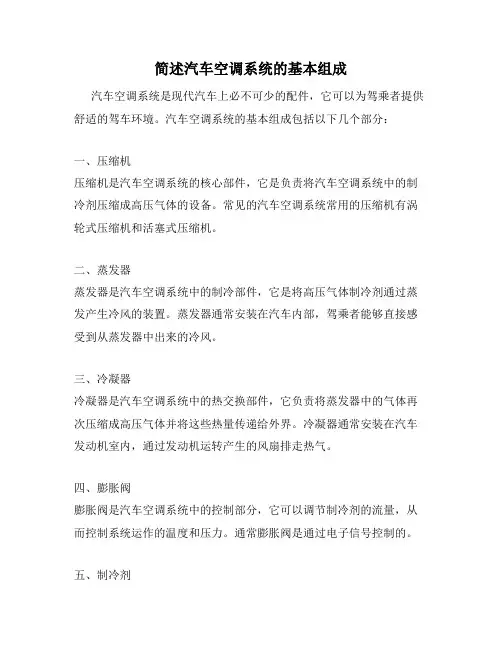

简述汽车空调系统的基本组成
汽车空调系统是现代汽车上必不可少的配件，它可以为驾乘者提供舒适的驾车环境。

汽车空调系统的基本组成包括以下几个部分：
一、压缩机
压缩机是汽车空调系统的核心部件，它是负责将汽车空调系统中的制冷剂压缩成高压气体的设备。

常见的汽车空调系统常用的压缩机有涡轮式压缩机和活塞式压缩机。

二、蒸发器
蒸发器是汽车空调系统中的制冷部件，它是将高压气体制冷剂通过蒸发产生冷风的装置。

蒸发器通常安装在汽车内部，驾乘者能够直接感受到从蒸发器中出来的冷风。

三、冷凝器
冷凝器是汽车空调系统中的热交换部件，它负责将蒸发器中的气体再次压缩成高压气体并将这些热量传递给外界。

冷凝器通常安装在汽车发动机室内，通过发动机运转产生的风扇排走热气。

四、膨胀阀
膨胀阀是汽车空调系统中的控制部分，它可以调节制冷剂的流量，从而控制系统运作的温度和压力。

通常膨胀阀是通过电子信号控制的。

五、制冷剂
制冷剂是汽车空调系统中的介质，它可以吸收、传递和释放热量。

常见的制冷剂有氟利昂和环保型制冷剂。

六、管路
管路是汽车空调系统中用于连接各个部件的管道，它们通常由金属或橡胶制成。

管路的位置和数量取决于汽车的设计和车型。

七、控制系统
控制系统是汽车空调系统中的大脑，在驾驶舱内安装有空调温度控制器。

通常可以通过温度控制器控制任何设置，例如空气流速、射流方向等。

总体来说，汽车空调系统需要以上述几个部分的有机组合，才能使驾乘者在少量油耗的情况下，感受到舒适的驾驶环境。

汽车空调控制系统的组成及控制原理
汽车空调控制系统是汽车空调设备的核心控制部件，由其外壳组成，封闭性好，操作
简便，控制准确，对汽车空调设备的性能和质量有重要的影响作用。

它的组成由几个部分
组成：
一是空调控制系统的总控制单元。

这是汽车空调控制系统的核心控制部件，主要负责
整个空调系统的控制，例如发动机温度、通风温度/湿度、空调制冷/制热、空调启停、空
调加湿以及室内外空气的混合比等。

二是空调控制系统的传感器。

传感器的作用是收集和测量内外环境的物理量，传送至
控制单元，以便根据控制算法和运算结果，调整和控制空调下料以满足空调使用要求。

三是空调控制系统的外部设备。

这些部件主要有车内操作面板，制冷剂排放阀、室内
外空气混合阀、后排空调出风口、冷凝器清洗风扇等。

四是空调控制系统的控制原理。

汽车空调控制系统的控制原理主要就是实现可调控的
制冷/制热，即根据人们的室内温湿度要求，通过室内外空气的混合，不断调节室内温度
湿度，而得到各项正常控制参数。

具体的控制方法主要分为三个步骤：
1、首先，利用空调系统的控制单元，结合传感器收集的信息，比较人们的室内温湿
度要求和实际测量值，最终得出空调启停控制参数；
2、其次，空调控制单元根据前一步骤得出的启停控制参数，控制后排空调出风口开
关状态，控制制冷剂排放阀和室内外空气混合阀，实现空调制冷/制热功能；
3、最后，空调控制单元检测室内温湿度，控制冷凝器清洗风扇，实现空调加湿功能。

总的来说，汽车空调控制系统通过传感器测量实时的室内温湿度，结合空调参数控制
运算算法，控制各个空调外部设备，最终实现冷热湿控的功能。

汽车自动空调组成
汽车自动空调是由多个部件组成的系统，主要包括以下几个部分： 1. 压缩机：压缩机是汽车自动空调系统的核心部件，主要负责
将制冷剂压缩成高压气体，提供制冷循环所需的压力。

2. 蒸发器：蒸发器是汽车自动空调系统中的制冷部件，主要作
用是将高压气体制冷剂转化为低温低压的液态制冷剂，从而实现车内空调制冷的效果。

3. 冷凝器：冷凝器是汽车自动空调系统中的热交换部件，主要
作用是将车内制冷剂吸收的热量散发出去，从而实现车内空调降温的效果。

4. 膨胀阀：膨胀阀是汽车自动空调系统中的控制部件，主要作
用是控制制冷剂的流量和压力，确保汽车自动空调系统的正常运行。

5. 风扇和风道：汽车自动空调系统中还配备有风扇和风道，主
要作用是将制冷剂吸收的热量散发出去，并将降温后的空气送入车内。

以上就是汽车自动空调系统的主要组成部件，它们的协同作用使得汽车能够在高温环境下保持舒适的内部温度，提高驾驶的舒适性和安全性。

- 1 -。

汽车空调系统主要零部件1、压缩机压缩机是空调系统的心脏，是制冷剂在系统中循环的动力源。

压缩机工作时吸入低温、低压的液态制冷剂，从排气端排出高温、高压的气态制冷剂。

例如：斜盘活塞压缩机型号为SE－5H142、冷凝器冷凝器的作用是把压缩机排出的高温、高压的气态制冷剂通过冷凝将热量散发到大气中，从而使高温、高压的气态制冷剂冷凝成低温、高压的液态制冷剂。

例如：有些汽车空调采用平行流冷凝器，平行流冷凝器是目前结构和形式比较先进的冷凝器，其单位体积散热率最高。

它由圆筒集管、铝制内肋管、波形散热翅片及连接管组成，是专为R134A空调系统研制的新结构冷凝器。

3、蒸发器蒸发器的作用是将经过节流降压后的雾状制冷剂在蒸发器内蒸发汽化，吸收周围空气的热量，再将冷风吹到车室内，以达到降温的目的。

例如：有些汽车空调系统采用管片式蒸发器，其管子采用铜质内螺纹管制造，这主要是为了使制冷剂在管内流动时形成旋流，以笪热交换。

别外，在蒸发器的表面采用亲水处理，使冷凝水呈膜状沿翅片流下，使蒸发风阴减小，风量增加，功耗下降，噪音降低，制冷量增加。

4、节流膨胀阀例如：有些汽车空调系统采用美国伊顿公司型号为55036189、容量为15T的H型膨胀阀。

H型膨胀阀是一种整体型膨胀阀，因其内部通路形同H而得名。

它取消了外平衡式膨胀阀的外平衡管和感温包，直接与蒸发器的进、出口相连。

由于该膨胀阀无外平衡管和感温包，因而可免除因汽车颠簸、振动使感温包松动而影响膨胀阀的正常工作，从而提高膨胀的抗振性和可靠性。

5、储液干燥器由于汽车空调正常工作时，制冷剂的供应量大于蒸发器的需要量，所以在高压侧液态制冷剂要有一定的储存量。

储液干燥器用来临时储存液态制冷剂，并进行干燥和过滤处理。

储液干燥器上有视液镜和高、低压保护装置。

6、连接管道汽车空调各组成部件一般分装在汽车的各个部位，当汽车在颠簸的道路上高速行驶时，各部件均会产生振动，因而制冷系统各部件间不能采用刚性连接。
