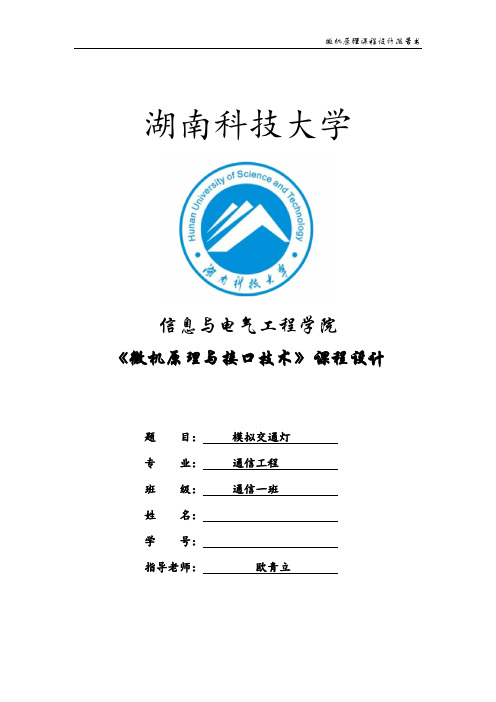

湖南科技大学信息与电气工程学院《微机原理与接口技术》课程设计题目：模拟交通灯专业：通信工程班级：通信一班姓名：学号：指导老师：***目录前言 (1)第一章：模拟交通灯的功能与设计方案 (1)1.1 功能规划 (1)1.2 设计思路 (1)第二章：模拟交通灯的硬件电路 (1)2.1 8255A与8259A芯片原理 (1)2.2 交通灯控制模块电路设计 (4)2.3 倒计时显示模块电路设计 (5)2.4 中断电路设计 (5)2.5 PCB图 (5)第三章：模拟交通灯的软件设计 (6)3.1 程序流程图 (6)3.2 程序代码 (6)第四章：模拟交通灯的调试 (10)4.1 调试过程 (10)4.2 调试中产生的问题以及解决办法 (11)第五章：设计体会与小结 (11)参考文献 (12)前言此次课程设计为模拟交通灯，是采用计算机通过编写汇编语言程序控制的。
红灯停，绿灯行的交通规则。
广泛用于十字路口,车站, 码头等公共场所,成为人们出行生活中不可少的必需品,由于计算机技术的成熟与广泛应用,使得交通灯的功能多样化,远远超过老式交通灯, 交通灯的数字化给人们生产生活带来了极大的方便，而且大大地扩展了交通灯的功能。
诸如闪烁警示、鸣笛警示，时间程序自动控制、倒计时显示，所有这些，都是以计算机为基础的。
还可以根据主、次干道的交通状况的不同任意设置各自的不同的通行时间。
或者给红绿色盲声音警示的人性化设计。
现在的交通灯系统很多都增加了智能控制环节，比如对闯红灯的车辆进行拍照。
当某方向红灯亮时，此时相应的传感器开始工作，当有车辆通过时，照相机就把车辆拍下。
要将交通灯系统产品化，应该根据客户不同的需求进行不同的设计，应该在程序中增加一些可以人为改变的参数，以便客户根据不同的需要随时调节交通灯。
因此，研究交通灯及扩大其应用，有着非常现实的意义。
第一章：模拟交通灯的功能与设计方案1.1 功能规划通过调研与资料搜寻，了解交通灯的工作过程。
微机课设报告交通灯控制系统设计首先，交通灯控制系统是城市道路交通管理的重要组成部分，设计一款实用、高效的交通灯控制系统有着非常重要的意义。
为此，我们小组选择了微机课设报告交通灯控制系统设计作为本次课程设计的主要内容。
本次设计的目标是设计一款基于微机控制的交通灯控制系统，实现不同方向的交通灯互相协调，避免交通拥堵和交通事故的发生。
在设计过程中，我们需要通过研究交通流量和交通信号灯联动控制技术，选择合适的硬件平台和软件语言，建立合适的系统模型，编写出交通灯控制系统的程序，并进行实现和测试。
为了设计出一个可靠的系统，我们首先对交通信号灯的联动控制技术进行了系统的研究分析。
交通信号灯联动控制是指通过智能交通信号灯控制系统，对各个路口的交通信号灯进行集中控制，使交通灯灯色的转换协调一致。
在交通高峰期，有时候交通流量很大，这时候需要采用联动控制方式来改善拥堵情况。
在交通信号灯控制设计中，我们采用交通流量计算和实时监控的方法来实现交通信号灯的联动控制。
通过计算交通量的函数，我们可以有效判断交通流量情况，然后调整不同方向的交通灯灯色，从而达到优化交通流量的目的。
其次，我们需要确定合适的硬件平台和软件语言，实现交通灯控制系统的设计。
在硬件平台上，我们采用了AT89C52单片机作为主控制器，它集成了许多工作模块，如中断和定时器等，能够有效地支持控制系统的设计。
在软件语言上，我们采用了C语言进行编写，它是一种高级的结构化编程语言，可读性较好，同时也能很好地嵌入到单片机程序中。
针对本次设计的目标，我们建立了一个合适的系统模型。
该模型包括了计算交通流量的模块、控制交通信号灯的模块、LCD显示模块、按键控制模块等。
通过这个模型，我们能够实现交通灯的控制、交通流量的计算、LCD屏幕的显示以及手动调整控制等多种功能，从而能够更好地适应不同情况下的交通变化。
最后，在实现和测试阶段，我们根据系统模型编写了相应的程序，并通过多次测试来验证其在不同情况下的稳定性。
交通灯控制系统设计学生姓名学号12011244164所在院宁夏大学物电学院专业名称班级2011级网络工程1班指导教师二○一三年十一月交通灯控制系统设计学生：王彦斌指导教师：庄红内容摘要：因为社会经济的发展，城市交通问题越来越引起人们的关注。
人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。
城市交通控制系统是用于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。
实现路口交通灯系统的控制方法很多，可以用标准逻辑器件、可编程序控制器PLC、单片机等方案来实现。
其中用标准逻辑器件来实现电路在很大程度上要受到逻辑器件如门电路等的影响，调试工作极为不易，而笔者对单片机运用来进行系统的设计开发也不是很熟悉，因此，最终笔者选择了用可编程的控制器PLC来实现系统功能的设计，完成本次课设的题目。
关键词：PLC 交通灯程序报告设计Traffic light control system designAbstract：Along with the development of the society economy, the city transportation problem causes people's concern more and more. The coordination of the person ,car , the road threes relation, have become one of the important problems that the transportation management section demand resolve. The city transportation control system is the calculator that used for the city transportation data monitor. The transportation signal beacon control and transportation to appease comprehensive management system, it is in the modern city transportation supervision conductor system to constitute part most importantly.Carry out the control method of the street corner transportation light system a lot of, can carry out with the standard logic spare part. Programmable prefacecontroller PLC, single slice machine etc. Carries out the influence that the electric circuit wants to be subjected to the logic spare part, such as door, electric circuit to a large extent etc. with the standard logic spare part among them, adjust to try a work extremely not easy, and writer to single slice the luck use is not very either to acquaint with to the design development of carry on the system, therefore, the end writer chooses to use programmable controller PLC to carry out the design of the system function, completion originally time the lesson establish of topic.Keywords: The PLC transportation light procedure report design.目录前言 (1)1交通信号灯的设计目的以及要求 (1)2交通信号灯基本原理及设计方法 (2)3主控制器 (4)3.174LS90引脚排列图与逻辑图 (4)3.274LS90的功能表及引脚功能 (5)4计数器 (6)4.1计数器的作用 (6)4.2计数器的工作情况 (6)4.3控制信号灯的译码电路的真值表 (7)4.5状态译码电路 (9)5译码显示电路 (9)5.1共阳极LED七段数码管 (9)5.274LS247译码器 (11)5.2.1以下介绍各引脚的功能： (11)5.2.2数码连接译码电路 (11)5.2.3真值表 (12)6555振荡器构成的秒脉冲电路 (13)6.1555定时器的引脚 (13)6.2555定时器构成的多谐振荡器 (14)6.3555定时器工作原理 (15)7组装和调试过程 (16)8结束语 (17)参考文献 (18)交通灯控制系统设计前言黄色信号灯的发明者是我国的胡汝鼎，他怀着“科学救国”的抱负到美国深造，在大发明家爱迪生为董事长的美国通用电器公司任职员。
微机课程设计报告目录一、需求分析1、系统设计的意义 (3)2、设计内容 (3)3、设计目的 (3)4、设计要求 (3)5、系统功能 (4)二、总体设计1、交通灯工作过程 (4)三、设计仿真图、设计流程图1、系统仿真图 (5)2、流程图 (6)3、8253、8255A结构及功能 (8)四、系统程序分析 (10)五、总结与体会 (13)六、参考文献 (13)一、需求分析1系统设计的意义：随着社会经济的发展，城市问题越来越引起人们的关注。
人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。
城市交通控制系统是用于城市交通数据检测、交通信号灯控制与交通疏通的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。
随着城市机动车量的不断增加，组多大城市如北京、上海、南京等出现了交通超负荷运行的情况，因此，自80年代后期，这些城市纷纷修建城市高速通道，在高速道路建设完成的初期，它们也曾有效地改善了交通状况。
然而，随着交通量的快速增长和缺乏对高速道路的系统研究和控制，高速道路没有充分发挥出预期的作用。
而城市高速道路在构造上的特点，也决定了城市高速道路的交通状况必然受高速道路与普通道路耦合处交通状况的制约。
所以，如何采用合适的控制方法，最大限度利用好耗费巨资修建的城市高速通道，缓解主干道与匝道、城市同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。
十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。
那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。
交通灯的控制方式很多，本系统采用可编程并行I/O接口芯片8255A为中心器件来设计交通灯控制器，实现本系统的各种功能。
同时，本系统实用性强，操作简单。
2、设计内容采用8255A设计交通灯控制的接口方案，根据设计的方案搭建电路，画出程序流程图，并编写程序进行调试3、设计目的综合运用《微机原理与应用》课程知识，利用集成电路设计实现一些中小规模电子电路或者完成一定功能的程序，以复习巩固课堂所学的理论知识，提高程序设计能力及实现系统、绘制系统电路图的能力，为实际应用奠定一定的基础。
衢州学院微机原理及应用课程设计报告交通灯控制系统姓名：学号：专业班级：指导老师：所在学院：年月日摘要关键词：单片机，交通灯本设计是在熟练掌握单片机及其仿真系统使用方法基础上，综合应用单片机原理、微机原理、电子技术等课程方面的知识，设计一个采用AT89S52单片机控制的交通灯控制电路。
该设计给出了一种简单低成本交通灯控制系统的硬件和软件设计方案、及其各个路口交通灯的状态循环显示，并通过程序流程图详细进行讲解与分析。
十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。
那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。
交通信号灯控制方式很多。
本系统采用MSC-51系列单片机ATS89S52设计交通灯控制器，红绿灯循环点亮，倒计时剩5秒时黄灯闪烁警示，红绿灯信号通过P2口输出，显示时间直接通过单片机P0口和选择端送至双位数码管，通过扫描程序实现东西和南北方向数据的显示，同时能用控制按键设置红、绿灯点亮时间，当遇到特殊情况时，可设置仅南北方向通行或东西方向上通行，或者两个方向上都为红灯，在此情况下，报警器会发出报警，提醒过往行人。
本系统实用性强、操作简单。
本设计是模仿交通灯控制系统设计的一个交通灯控制电路。
系统硬件的设计部分采用AT89S52单片机为核心器件，加以复位电路，时序电路构成最小系统，并通过驱动电路、数码管及晶体管构成显示部分。
通过中断扩展实现交通灯系统特殊情况的转换。
系统软件的设计部分分为一个主程序和两个中断子程序，一个用于有紧急车辆通过时，系统要能禁止普通车辆通行，实行中断可使A（东西道）、B（南北道）两道均亮红灯；另一个用于一道有车而另一道无车时，通过控制交通灯系统能立即让有车道放行，假如A道有车B道无车，按一下K0可以控制交通灯系统能立即让东西道放行，再按恢复；假如南北道有车东西道无车，按一下K1可以控制交通灯系统能立即南北道放行，再按恢复。
目录1．概述 (3)1．1本次课程设计的意义 (3)1．2本次课程设计的任务及要求 (3)2 系统总体方案及硬件设计 (4)2.1总体设计方案 (4)2.2系统硬件电路设计 (4)3.软件设计 (8)3.1系统分析 (8)3.2参数计算 (8)3.3程序设计 (9)4.课程设计的体会 (14)参考文献 (15)附1：源程序代码 (15)附2：系统原理图 (23)1．概述1．1本次课程设计的意义在现代社会，单片机已经广泛深入应用到工业控制、智能仪表、机械、航空、家电、金融等各个领域。
交通信号灯1.实习的目的和任务通过实习进一步了解微型计算机的工作原理，熟悉微机基本输入、输出接口的组成及地址分析方法，了解各种接口芯片，熟悉实验机的软件与硬件系统的组成，掌握简单接口电路的设计原则，并完成有关接口程序的编制、运行和调试工作。
2.实习要求1) 按照实习内容完成实习任务；2) 认真编写程序，并进行程序调试，在实验机上运行，完成接口程序的设计；3) 完成实习报告。
3.实习地点田家炳实验楼404硬件实验室4.主要仪器设备（实验用的软硬件环境）普通微机一台； AEDK8688ET实验机一台套（含软件系统）；万用表一台；示波器一台（20M）5.实习内容5.1 微型计算机系统及其接口的实习5.1.1 硬件系统实习⑴AEDK8688ET教学实验机是在8688T和8688T1微机教学实验机的基础上，结合仿真技术开发而成，是集实验、开发、自诊断等功能于一体的高新技术实验系统。
该系统自带微处理器、键盘、数码管、监控程序和自诊断程序，提供ISA 总线接口缓冲驱动卡，具有独立运行（不须PC机|）、串行监控和ISA总线三种运行方式：可在这三种工作模式配置方式下工作本实验系统用接线方法，组成一个实验模块，或组成一个综合实验模块。
为了让学生能掌握微机外围接口技术的原理，我们留下了一些外围接口线和主要的信号线让学生们自己动手连线，例如：A/D转换输入线，片选信号，时钟信号等。
⑵以在串行监控配置方式下，模拟交通灯实验为例说明实验操作步骤。
1、安装、接线和开机安装：串行监控配置方式的安装与运行系统安装示意图（图2。
3所示）图2.3 串行监控配置方式接线：用导线将8255片选信号CS接至片选200H～207H；PC口的PC0～PC3接至DG1～DG4；PC口的PC4～PC7接至DR1～DR4。
开机： 1、打开实验机电源，数码管应显示 AEDK8688字样，表明实验机监控正常。
2、在C:\AEDK86EAT\COM下，启动源语句调试软件；3、编辑、汇编和连接交通灯实验程序，生成。
微机系统接口课程设计题目：交通灯系部名称：计算机系班级：学号：指导教师：学生姓名：时间2009-6-1—2009-6-12微机系统接口课程设计一实习的目的本次实习是基于微机原理与微机接口技术的实践课程设计。
1，通过实习熟悉并掌握接口芯片8253、8255、8259的原理、功能和应用2，对微机原理知识的熟悉和巩固，了解微机工作基本原理。
二硬件课程设计题目1，十字路口交通信号灯控制系统设计三对题目的简单分析（用到哪些芯片及作用）（1）十字路口交通信号灯控制系统设计8253 计数控制，用于交通信号灯的时间控制8255 数码管显示，用于倒计时时间的显示8259 突发事件的控制及信号灯的切换四以下是三个题目分别的实习报告（一）十字路口交通信号灯控制系统设计一硬件课程设计题目交叉路口交通信号灯控制系统设计二设计任务编写一个交通灯控制程序，实现东西路口与南北路口状态灯的转换，并设置紧急键，能使交通灯实现紧急处理。
利用中断程序实现多次循环调用电风扇工作子程序，并在显示器上提示进入中断服务程序的信息。
具体实现如下：1．用试验台提供的发光二极管（红绿黄各两支，共六支）作为南北路口（红绿黄各一支）和东西路口（红绿黄各一支）的模拟交通灯。
如图：D7,D5,D3作为南北路口的交通灯与A7,A5,A3相连，D6,D4,D2作为东西路口的交通灯与A6,A4,A2相连。
编程使六个灯按交通灯变化规律燃灭B7 B6 B5 B4 B3 B2 B1 B0A7 A6 A5 A4 A3 A2 A1 A0C3C2C1C0C4C58255AA B C D E F G DP X2X1LED OUT0 CLK0GATE0 CSCS8254红 红 绿 绿 黄 黄 白 白D7 D6 D5 D4 D3 D2 D1 D0二极管K3(东西紧急)K1(夜间紧急)K2(南北紧急)IOY01KHZ +5V IOY2硬件连接图：2．用可编程并行接口芯片8255A 控制模拟交通灯的亮与灭和数码管的倒计时显示。

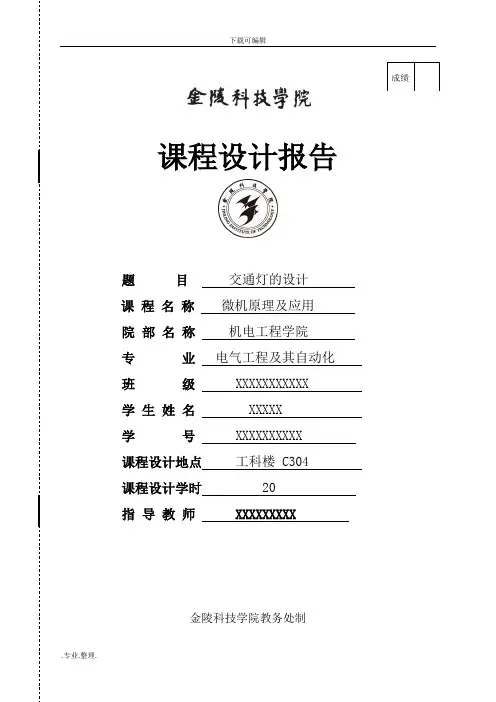

课程设计报告题目交通灯的设计课程名称微机原理及应用院部名称机电工程学院专业电气工程及其自动化班级XXXXXXXXXXX学生姓名 XXXXX学号XXXXXXXXXX课程设计地点工科楼 C304课程设计学时20指导教师 XXXXXXXXX金陵科技学院教务处制成绩运用了8086 CPU芯片以及8255A芯片、8253芯片和数码管等辅助硬件电路，进行了数码管倒计时的设计。
进行了软件设计并编写了源程序。
交通在人们的日常生活中占有重要的地位，随着人们社会活动的日益频繁，这点更是体现的淋漓尽致。
交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。
本系统采用8086为中心器件来设计交通灯控制器，系统实用性强、操作简单、扩展强。
本设计就是采用8086最小方式下在Protues7.8SP2软件下模拟十字路口交通灯的各种状态显示以及倒计时显示时间。
本设计系统由8255AI/O口扩展系统、交通灯状态显示系统、LED数码显示系统等几大部分组成。
系统除基本的交通灯功能外，还具有倒计时、紧急情况处理等功能，较好的模拟实现了十字路口可能出现的状况。
本系统采用8086汇编语言编写，主要编写了主程序，LED数码管显示程序等。
总体上完成了软件的编写。
关键词：带倒计时功能的交通灯；8255A；8086微机系统一、概述1.1 课程设计的目的 (3)1.2课程设计的要求 (3)二、总体设计方案及说明2.1 系统总体设计方案 (4)2.2系统工作框图 (4)三、系统硬件电路设计3.1 Intel 8086 微处理器的简介 (5)3.2 8255A芯片的工作原理 (7)3.3多位数码管的工作原理 (8)3.4 74LS273芯片简介 (10)3.5系统电路图设计 (11)3.5.1.系统总电路图设计 (11)3.5.2.8086最小系统原理图设计 (12)四、系统软件部分设计4.1 系统流程图 (14)4.2 系统软件源程序 (15)4.2.3 汇编源程序及说明 (16)五、总结5.1系统调试 (18)5.2 心得与体会 (20)六、参考文献 (22)一、概述1.课程设计应达到的目的通过本课程设计，使学生掌握控制系统设计的一般步骤，掌握系统总体控制方案的设计方法。

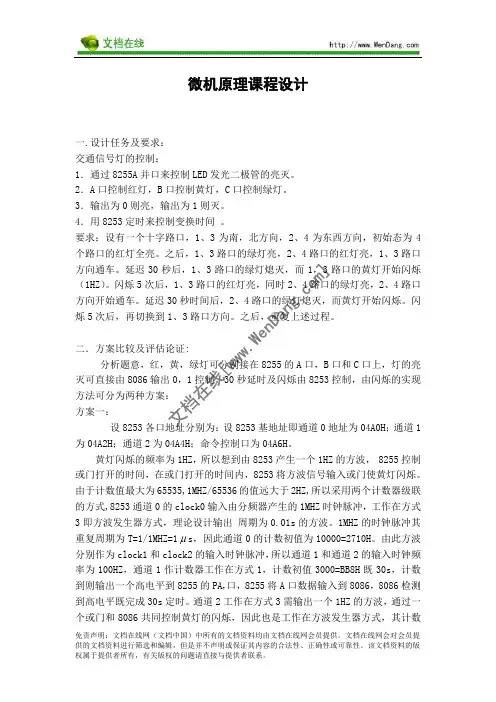

微机原理课程设计一.设计任务及要求：交通信号灯的控制：1．通过8255A并口来控制LED发光二极管的亮灭。
