湖南省凤凰县堤溪沱江大桥特大安全事故案例分析

吸取沉痛教训确保工程质量安全—凤凰桥质量事故案例及教训2007年“8.13”湖南凤凰沱江大桥特大坍塌事故（一）事故概况：•2007年“8.13” 湖南凤凰沱江大桥特大坍塌事故造成64人死亡，4人重伤，18人轻伤，直接经济损失3974.7万元。

•经调查认定：特大责任事故。

国内外桥梁垮塌的新闻时有耳闻，但如凤凰县沱江大桥这般刚刚竣工，尚未验收就塌掉的应该是第一例。

这个竣工即垮塌的“第一桥”同时成为了几十位殒命于此的施工人员魂魄永远的归宿。

这座石拱四孔桥的夭折，也让在中国造桥史上历史悠久、有光荣传统的石拱桥蒙羞，抛开各种人为因素的揣测不说，在桥梁坍塌原因的追问中，特别要警惕有人把桥塌人亡的罪魁嫁祸于石拱桥。

•一般人印象中，总觉得石拱桥缺乏技术含量，远不如那些钢架结构的桥梁更为结实耐用，这其实是一个天大的误解。

举世闻名的赵州桥不用说了，被称为世界跨径最大的石拱桥的山西丹河特大桥(桥长413.7米，主孔净跨径146米，宽24.8米、桥梁高度80.6米，建成于2000年)，就足以让世人对石拱桥科技内涵的延伸极限刮目相看。

相比之下，全长约268米、宽13米、高42米的沱江大桥，其技术难度完全应该在现有石拱桥技术的可控范围内。

•从“现场5个桥墩发生倒塌，4个桥墩断成了五六截”的破坏程度看，这座桥是如此脆弱不堪，完全体会不到丝毫的科技内涵。

更加不可思议之处是，脚手架居然成了大桥的“拐杖”———这座大桥在摔开拐杖的一瞬间，就暴露了其患有先天性小儿麻痹症的事实，轰然倒地，桥毁人亡！大桥的“先天性”在哪个环节就埋了“病根”，又在哪个环节绕过了例行的检查，错过了最佳治疗时机，加重了“病情”，最终酿成惨剧呢？在这座大桥建设的每个环节，都需要自证清白。

（二）事故原因•1.事故的直接原因•由于大桥主拱圈砌筑材料未满足规范和设计要求，拱桥上部构造施工工序不合理，主拱圈砌筑质量差，降低了拱圈砌体的整体性和强度，随着拱上荷载的不断增加，造成1号孔主拱圈靠近0号桥台一侧约3至4m宽范围内，即2号腹拱下的拱脚区段砌体强度达到破坏极限而坍塌，受连拱效应影响，整个大桥迅速坍塌2.事故的主要原因分析•（一）施工单位方面的原因。

工程案例分析专业：建筑与土木工程学号：姓名：湖南凤凰县堤溪沱江大桥塌桥事故案例分析一、案例基本情况1. 事故基本情况2007年8月13日下午4时40分左右，湖南省湘西凤凰县正在建设的堤溪沱江大桥发生重大坍塌事故，桥梁将凤凰至山江公路阻断，当时现场正在施工，造成64人死亡，22人受伤，直接经济损失3974.7万元。

湖南凤凰县堤溪沱江大桥在竣工前出现整体倒塌，受到了社会公众的广泛关注，在社会上引起了强烈反响。

2. 工程项目基本情况堤溪沱江大桥是湖南凤凰县至贵州铜仁地区大兴机场二级公路的公路桥梁。

2003年11月开工建设，2007年7月15日开始拆架，原计划8月底竣工。

堤溪沱江大桥属于圬工拱桥，是一种没有钢筋，由石头、水泥、沙子等构成的桥梁。

这种石拱桥是一种传统桥型，也是一种风险桥型，对施工工艺有很高的要求。

桥身设计长328.45米，宽13米，墩台高33米，桥高42米，设3%纵坡。

桥型为4孔65米等跨径等截面悬链线空腹式无铰连拱石拱桥。

基础设在弱风化泥灰或白云岩上，混凝土、石块构筑成基础，未设制动墩。

3. 工程项目参与单位基本情况建设单位是湘西自治州凤大公路建设有限责任公司，其为国有独资公司，隶属于湘西自治州人民政府。

设计和地质勘察单位是华罡设计院，其具有公路行业乙级《工程设计证书》、甲级《工程咨询资格证书》和甲级《工程勘察证书》。

施工单位是湖南路桥建设集团公司，其为国有独资大型企业，具有建设部颁发的公路工程施工总承包特级、公路路基工程专业承包一级、公路路面工程专业承包一级、桥梁工程专业承包一级、公路交通工程专业承包交通安全设施资质和《安全生产许可证》。

监理单位是湖南金衢交通咨询监理有限公司，其具有公路工程甲级监理资质、交通工程临时乙级监理资质。

二、事故计算分析1. 拱桥相关（1）拱桥自重较大，相应的水平推力也较大，增加了下部结构的工程量。

（2）由于拱桥水平推力较大，在连续多孔的大、中桥梁中，为防止一孔破坏而影响全桥的安全，需要采用较复杂的措施，例如设置制动墩。

8.13凤凰堤溪沱江大桥坍塌事故分析一、工程介绍堤溪沱江大桥工程是湖南省凤凰县至贵州省铜仁大兴机场凤大公路工程建设项目中一个二级路的公路大型桥梁。

大桥全长328.45m，桥面宽度13m，设3％纵坡，桥型为4孔65m跨径高度为42米等截面悬链线空腹式无铰拱桥，腹拱采用等截面圆弧拱。

基础则奠基在弱风化泥灰或白云岩上，混凝土、石块构筑成基础，全桥未设制动墩。

大桥桥墩高33m,且为联拱石拱桥。

2003年6月，湖南省交通厅批准了凤大公路工程项目初步设计，并于同年12月批准了凤大公路项目开工报告。

堤溪沱江大桥于2004年3月12日开工，计划工期16个月。

事故发生时，大桥腹拱圈、侧墙的砌筑及拱上填料已基本完工，拆架工作接近尾声，计划于2007年8月底完成大桥建设所有工程，9月20日竣工通车。

建设单位湘西自治州凤大公路建设有限责任公司(以下称"凤大公司")，隶属于湘西自治州人民政府，为国有独资公司。

设计和地质勘察单位华罡设计院，全民所有制，隶属长沙理工大学。

该院具有公路行业甲级《工程设计证书》、甲级《工程咨询资格证书》和甲级《工程勘察证书》。

施工单位湖南路桥建设集团公司(以下称"路桥公司")。

是国有独资大型企业，下辖28个分(子)公司、参股公司(单位)。

具有建设部颁发的"公路工程施工总承包特级、公路路基工程专业承包壹级、公路路面工程专业承包壹级、桥梁工程专业承包壹级、公路交通工程专业承包交通安全设施"《建筑企业资质证书》，2006年7月取得《安全生产许可证》。

路桥公司实行三级管理体制，二级机构道路七公司负责堤溪沱江大桥的具体施工任务。

监理单位湖南省金衢交通咨询监理有限公司。

是由45位自然人股东持股的有限责任公司。

具有公路工程甲级监理资质。

事发前，当地媒体称该桥“气势宏伟，古乡古色，十分契合古城整体风貌，建成后必将成为古城的又一重要景观”。

湖南湘西州当地媒体《湘西团结报》8月13日发布的报道称，凤大路建设由湘西州凤大路建设有限责任公司负责，公司由湘西州公路局“抽调精兵强将组成”。

湖南凤凰桥倒塌事故的原因分析一、事故发生的经过2007年8月13日下午４时４０分左右，湖南省湘西土家族苗族自治州凤凰县正在建设的堤溪沱江大桥发生坍塌事故，桥梁将凤凰至山江公路塞断，当时现场正在施工，造成64人死亡，22人受伤，直接经济损失3974.7万元。

相关技术资料显示，堤溪沱江大桥是凤凰县至大兴机场二级路的公路桥梁，桥身设计长３２８米，跨度为４孔，每孔６５米，高度４２米。

按照交通部的标准，此桥属于大型桥。

堤溪沱江大桥上部构造主拱券为等截面悬链空腹式无铰拱，腹拱采用等截面圆弧拱。

基础则奠基在弱风化泥灰或白云岩上，混凝土、石块构筑成基础，全桥未设制动墩。

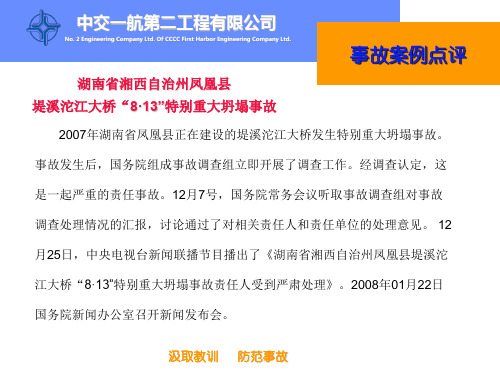

二、事故处理结果2007年8月13号下午，湖南省湘西自治州凤凰县堤溪沱江大桥发生坍塌事故发生后，国务院组成事故调查组立即开展了调查工作。

经调查认定，这是一起严重的责任事故。

12月7号，国务院常务会议听取事故调查组对事故调查处理情况的汇报，讨论通过了对相关责任人和责任单位的处理意见。

根据国务院常务会议的决定，湖南省有关部门已将对事故发生负有直接责任、涉嫌犯罪的湘西自治州公路局局长兼凤大公司董事长胡东升、总工程师兼凤大公司总经理游兴富和湘西自治州交通局副局长王伟波等24人移送司法机关依法追究刑事责任。

对事故发生负有责任的湖南省交通厅、湘西自治州政府相关负责人，省、州公路局和省路桥集团公司以及设计、监理、质监等单位的32名责任人给予了相应的政纪、党纪处分。

另外，湘西自治州原州长、州委原副书记杜崇烟对事故发生负有重要领导责任，因其他违纪违法问题已被湖南省纪委立案，将连同此案一并处理。

对事故责任单位及主要负责人依照有关法律法规给予了经济等其他方面的严厉处罚。

对于事故背后的腐败问题，湖南省正按照国务院要求深入开展调查，一经查实，依法严肃处理。

三、原因分析湖南凤凰县沱江大桥在竣工前出现了整体倒塌，这是新中国成立以来建桥史上第一次。

受到了社会公众的广泛关注，在社会上引起了强烈反响。

湖南凤凰县堤溪沱江大桥垮塌特大事故分析第一、工程概述凤凰至贵州铜仁大兴机场的二级公路，属省、州重点工程，是连接我省与贵州省的重要干线公路，更是一条旅游黄金通道。

公路主线全长29.4公里，设计路基宽12米，路面宽9米，设计行车速度每小时80公里，途径凤凰县齐良桥乡、沱江镇、廖家桥镇、都里乡、阿拉营镇、黄合乡、落潮井乡7个乡镇，工程总投资2.3941亿元。

堤溪沱江大桥是凤凰县至大兴机场二级路的公路桥梁，桥身设计长328米，跨度为4孔，每孔65米，高度42米。

按照交通部的标准，此桥属于大型桥。

相关技术资料显示，堤溪沱江大桥上部构造主拱券为等截面悬链空腹式无铰拱，腹拱采用等截面圆弧拱。

基础则奠基在弱风化泥灰或白云岩上，混凝土、石块构筑成基础，全桥未设制动墩。

第二、事故发生８月１３日下午４点４０分，凤凰县堤溪沱江大桥发生特大坍塌事故。

从凤凰县及现场事故抢救部门采访时了解到，这座桥从开工到坍塌，期间经过近４年时间，没来得及正式命名、也没有投入使用。

第三、设计单位湖南华罡交通规划设计研究院法人代表：武和平通讯地址：长沙市赤岭路45号长沙交通学院内企业等级：乙级湖南华罡交通规划设计研究院前身为交通部长沙交通学院设计研究所，拥有国家建设部颁发的公路工程设计乙级资质、国家计委颁发的工程咨询乙级资质。

自1985年我院（所）成立以来，业务取得了良好的发展，为公路、桥梁设计、工程咨询等技术服务做出了重大贡献。

我院现为湖南省公路学会规划委员会常任理事单位，院长武和平教授、总工李清波教授均为知名路桥技术专家。

我院在公路项目的规划研究和路面结构研究方面具有较为突出的技术优势。

上述项目的成功运行，使我院积累了丰富的咨询设计经验和项目管理经验，得到了业主的信赖和一致好评，树立了良好的企业形象。

第四、监理单位湖南省交通规划勘察设计院创建于1960年，是具有公路、桥隧、交通工程、水运勘察设计、工程咨询、工程总承包、监理、市政公用甲级资质，建筑乙级资质的大型综合设计院。
