滴灌施肥技术详解滴灌作为节水效果最好的灌溉技术之一受到种植户的关注。
近年来，滴灌在我国引起了极大的重视，并得到前所未有的推广，其发展速度之快超出预料。
1滴灌施肥技术的原理滴灌就是滴水灌溉技术，它是将具有一定压力的水，由滴灌管道系统输送到毛管，然后通过安装在毛管上的滴头、孔口或滴灌带等灌水器，将水以水滴的方式均匀而缓慢地滴入土壤，以满足作物生长需要的灌溉技术，它是一种局部灌水技术。
由于滴头流量小，水分缓慢渗入土壤，因而在滴灌条件下，除紧靠滴头下面的土壤水分处于饱和状态外，其它部位均处于非饱和状态，土壤水分主要借助毛管张力作用入渗和扩散，若灌水时间控制得好, 基本没有下渗损失，而且滴灌时土壤表面湿润面积小，有效减少了蒸发损失，节水效果非常明显。
滴灌施肥技术是在灌水的同时可以把肥料均匀地带到作物根部，实现了水肥一体化管理。
其特点是灌水流量小，需要的工作压力较低, 能够较精确地控制灌水量，把水和养分直接输送到作物根部附近的土壤中，满足作物生长发育的需要，实现局部灌溉。
* L T E J 厂 泵吸施肥法示意图重力自压施肥系统示意图 盔水池丘陵山地可选用简单实用耐用、价格低廉的自重力滴灌施肥系统；在地形平坦地区则应用泵吸肥系统。
实践证明，这两种施肥方法不仅操作方便，且可以控制施肥速度和施肥浓度。
设施应用水泥砖结构，坚固耐用。
还可以将有机肥应用于滴灌施肥系统。
有机肥经过沤腐过滤后滴施, 滴施完后保证15分钟以上的清水冲洗，滴头和过滤器无任何堵塞,滴头处也不会生长藻类青苔等植物，方便且省工。
对照组二：常规施肥4月22日：施肥前4月2E日:第一次施耙后6天5月召日：第二次施肥后丁天可采用滴灌技术进行灌溉的作物种类很多，如葡萄、桃、梨、苹果、板栗、柑橘、荔枝、龙眼、火龙果等水果，番茄、黄瓜、茄子等蔬菜，在花卉、苗圃等场合也有很好的应用前景，另外粮食作物如小麦、玉米、马铃薯及经济作物如烟草、芦笋等均可使用滴灌系统。
2滴灌施肥的优势与常规施肥方法相比，滴灌系统施肥有以下优势：1、节省劳力在果树的生产过程中，水肥管理耗费大量的人工。
滴灌系统安装示意图及说明
完整的滴灌系统包括：水源部分、首部驱纽、输配水管网、和滴水器4部分组
成,如上图所示;
1、水源部分：常见的水源有江河、湖泊、井泉水、坑塘、沟渠、水库、地下水
和混合水均可作为滴灌水源；
2、首部驱纽：是整个滴灌系统操作控制的中心,与水源工程相结合,其作用是对
滴灌系统提供恒定、洁净满足滴灌要求的水,是系统的动力和流量源;如图所示,包含水泵、控制阀、测量控制仪表、施肥装置、过滤系统作用是除去水源中的杂质,防止滴头堵塞;
3、输配水管网：是将首部驱纽处理过的水按照要求输送、分配到每个灌水单元
和灌水器;如图：包含主管、支管、和毛管等3级管道和相应的三通、直
通、弯头、阀门等部件组成;
4、滴水器：是滴灌系统的核心部件,水有毛管流进滴灌管滴头,滴头再将灌溉水
流在一定的工作压力下注入土壤;水通过灌水器,以一个恒定的低流量滴出或渗出后,并在土壤中向四周扩散;滴水器主要有滴灌管和滴灌带两大类;滴灌管或滴灌带式滴水器是由滴头与毛管组合为一体,兼具配水和滴水功能的管或带;
5、内镶式贴片滴灌管或滴灌带是将片式滴头镶嵌于管带线内壁的滴灌管或滴灌
带,是在圆柱滴头流管基础上发展的新一代节水灌溉产品,是经济型节水产品,适应精准化农业的发展要求;具有宽大的过滤面积和流道断面尺寸,抗堵塞性能强,水流呈全紊流,出水均匀度达5%以内,滴头直接焊接在管子内壁,压力损失小,灌水精度高等特点,平地铺设长度可达120米;
6、滴灌系统可广泛的应用于大田、温棚、林带等;。

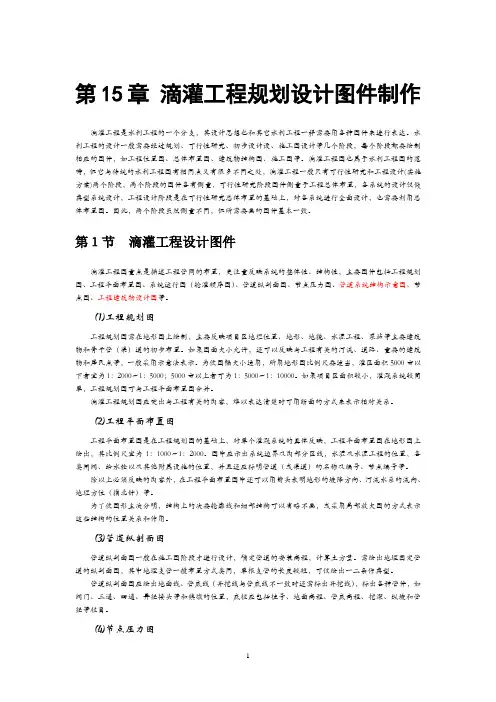

第15章滴灌工程规划设计图件制作滴灌工程是水利工程的一个分支，其设计思想也和其它水利工程一样需要用各种图件来进行表达。
水利工程的设计一般需要经过规划、可行性研究、初步设计设、施工图设计等几个阶段，每个阶段都要绘制相应的图件，如工程位置图、总体布置图、建筑物结构图、施工图等。
滴灌工程图也属于水利工程图的范畴，但它与传统的水利工程图有相同点又有很多不同之处，滴灌工程一般只有可行性研究和工程设计(实施方案)两个阶段，两个阶段的图件各有侧重，可行性研究阶段图件侧重于工程总体布置，各系统的设计仅做典型系统设计，工程设计阶段是在可行性研究总体布置的基础上，对各系统进行全面设计，也需要利用总体布置图。
因此，两个阶段虽然侧重不同，但所需要画的图件基本一致。
第１节滴灌工程设计图件滴灌工程图重点是描述工程管网的布置，更注重反映系统的整体性、结构性，主要图件包括工程规划图、工程平面布置图、系统运行图（轮灌顺序图）、管道纵剖面图、节点压力图、管道系统结构示意图、节点图、工程建筑物设计图等。
⑴工程规划图工程规划图需在地形图上绘制，主要反映项目区地理位置、地形、地貌、水源工程、泵站等主要建筑物和骨干管（渠）道的初步布置。
如果图面大小允许，还可以反映与工程有关的河流、道路、重要的建筑物和居民点等，一般采用示意法表示。
为使图幅大小适用，所用地形图比例尺要适当，灌区面积5000亩以下者宜为1：2000～1：5000；5000亩以上者可为1：5000～1：10000。
如果项目区面积较小，灌溉系统较简单，工程规划图可与工程平面布置图合并。
滴灌工程规划图应突出与工程有关的内容，难以表达清楚时可用断面的方式来表示相对关系。
⑵工程平面布置图工程平面布置图是在工程规划图的基础上，对单个灌溉系统的具体反映，工程平面布置图在地形图上绘出，其比例尺宜为1：1000～1：2000。
图中应示出系统边界及内部分区线，水源及水源工程的位置，各类闸阀、给水栓以及其他附属设施的位置，并且还应标明管道（或渠道）的名称及编号、节点编号等。
垦区水资源来源主要为地表水（库水、河水）和地下水。
目前垦区滴灌节水工程水源以井水为主,单井流量为80立方米/小时，动水位埋深在40米左右。
（五）气象垦区平均海拔300-500米左右，呈典型的温带大陆性气候，冬季长而严寒，夏季短而炎热。
年平均气温7.5℃-8.2℃，日照2318-2732小时，无霜期147-191天，年降雨量180-270毫米，年蒸发量1000-1500毫米。
蒸发强烈，降水稀少，气候十分干燥，光照充足，热资源丰富。
（六）动力原有机井泵大多为250QJ80-60/3或250QJ80-40/2，需更换水泵及变压器。
但原有高压电线不需更换。
二、设计内容按照xx多数条田的规划布置方式，采用东西长800米，南北宽450米的条田进行规划设计。
种植作物为棉花，种植模式采用宽窄行60×30cm与60×（25+30+25）cm，一膜两管四行与一膜一管四行，滴灌带间距0.9米与1.4m。
作物东西方向种植。
耕层土壤为砂壤土。
1. 管道系统滴灌系统采用如下结构：水源（井水加压）→计量装置（水表、压力表）→离心式过滤器（进排气装置）→施肥罐（施肥控制装置）→网式过滤器（排砂控制装置）→分干管（地埋PVC管）→支管（地面PE 黑管）→附管（地面PE黑管）→滴灌带→滴头。
为减少水头沿程损失，降低能耗，管道系统中支管与分干管，滴灌管（带）与支管，干管与分干管按各条田的具体形状，以优化方式采用鱼骨式或梳型两种方式布置，目的是达到操作管理方便，系统投资和运行费用最低的效果。
2. 泵站根据水力计算结果，选择250QJ80-80/4的潜水泵，可满足滴灌系统工作压力和设计流量。
在过滤器出口安装水表、逆止阀，在过滤器和施肥罐的前后分别设置一个压力表，观察其压力变化。
在滴灌系统的最高处设置进排气阀，以调节管网进气和排气，防止停水时管网内产生负压，和开始供水时，管网排气不畅产生气阻，使管网破坏，影响正常供水。
滴灌设备的安装与使用滴灌是一种半自动化的机械灌溉方式，安装好的滴灌设备，使用时只要打开阀门，调至适当的压力，即可把水分送到作物根区自行灌溉。
滴灌比地面沟灌节约用水30-40%，对土壤结构的破坏大大减轻。
滴灌的温室地温相对来说要比传统地面灌溉的高，有利于栽培作物早长早发；湿度较低有利于减轻病虫害发生，增产效果比较明显，一般果菜类可以增产10-20%。
一、滴灌系统的组成1、供水装置。
包括水源、水泵、流量和压力调节器、肥料混合箱、肥料注入器。
进入滴灌管道的水必须具有一定压力，才能保证灌溉水的输送和滴出。
要获得具有一定压力的水可采取以下方法：①利用现有水塔。
需要计算水塔与灌溉管道的相对高度差，一般要求送水的压力达到0.1-0.2兆帕，相当于要求水塔与灌区的相对高度差达到10米以上。
②在机井旁设置压力罐。
压力罐容量2-8立方米，机井水抽入以后加压至0.2-0.5兆帕，压力罐应装有自动补水装置，以保证不间断地均匀供水。
③简易贮水罐。
在温室旁设置简易的贮水罐，如铁桶、水缸、塑料罐、水泥池等，一般容量为0.5立方米。
贮水罐的高度要距离地面1.5米左右，使用时用微型水泵不断地把水注入贮水罐中。
④微型水泵直接供水。
2、输水管道。
是把供水装置的水引向温室等滴灌区的通道。
对于温室来说，一般是二级式，即干管和支管，滴灌管直接安装在支管上。
滴灌管为高压聚乙烯或聚氯烯管，管的内径有25-100毫米不同的规格。
温室外的干管埋入0.8-1米深的冻土层以下。
输水管道上引至温室的出水管的内径为37.5-50毫米，输水管道上需要安装过滤器，以防铁锈和泥沙堵塞。
过滤器采用8-10目的纱网过滤，同时要安装压力表阀门和肥料混合箱（容积0.5-1立方米）。
进入温室后的管道一般置于温室中柱或通道前的地面上。
3、滴水部分。
多采用聚乙烯塑料薄膜滴灌带，厚度0.8-1.2毫米，直径有16、20、25、32、40、50毫米等规格，颜色为黑色和蓝色，主要是防止管内生绿苔，堵塞管道。
滴灌系统安装示意图及说明
完整的滴灌系统包括：水源部分、首部驱纽、输配水管网、和滴水器4部分组成，
如上图所示。
1、水源部分：常见的水源有江河、湖泊、井泉水、坑塘、沟渠、水库、地下水
和混合水均可作为滴灌水源；
2、首部驱纽：是整个滴灌系统操作控制的中心，与水源工程相结合，其作用是
对滴灌系统提供恒定、洁净满足滴灌要求的水，是系统的动力和流量源。
如图所示，包含水泵、控制阀、测量控制仪表、施肥装置、过滤系统（作用是除去水源中的杂质，防止滴头堵塞）。
3、输配水管网：是将首部驱纽处理过的水按照要求输送、分配到每个灌水单元
和灌水器。
如图：包含主管、支管、和毛管等3级管道和相应的三通、直通、弯头、阀门等部件组成。
4、滴水器：是滴灌系统的核心部件，水有毛管流进滴灌管滴头，滴头再将灌溉
水流在一定的工作压力下注入土壤。
水通过灌水器，以一个恒定的低流量滴出或渗出后，并在土壤中向四周扩散。
滴水器主要有滴灌管和滴灌带两大类。
滴灌管或滴灌带式滴水器是由滴头与毛管组合为一体，兼具配水和滴水功能的管（或带）。
5、内镶式贴片滴灌管或滴灌带是将片式滴头镶嵌于管（带）线内壁的滴灌管或
滴灌带，是在圆柱滴头流管基础上发展的新一代节水灌溉产品，是经济型节水产品，适应精准化农业的发展要求。
具有宽大的过滤面积和流道断面尺寸，抗堵塞性能强，水流呈全紊流，出水均匀度达5%以内，滴头直接焊接在管子内壁，压力损失小，灌水精度高等特点，平地铺设长度可达120米。
6、滴灌系统可广泛的应用于大田、温棚、林带等。
