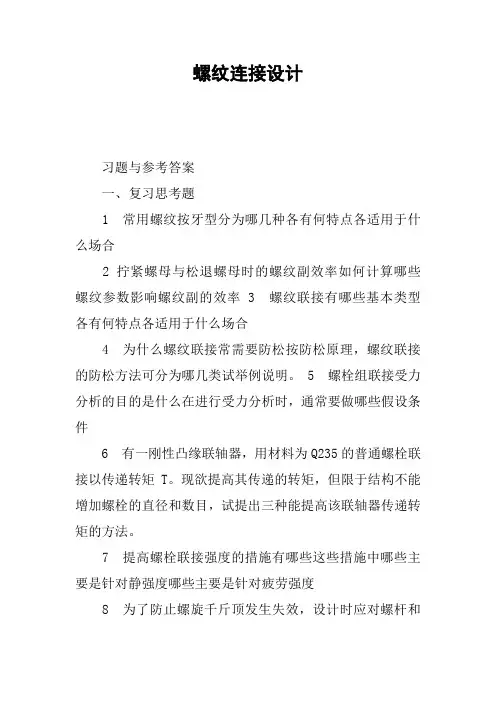

螺纹连接设计习题与参考答案一、复习思考题1 常用螺纹按牙型分为哪几种各有何特点各适用于什么场合2 拧紧螺母与松退螺母时的螺纹副效率如何计算哪些螺纹参数影响螺纹副的效率3 螺纹联接有哪些基本类型各有何特点各适用于什么场合4 为什么螺纹联接常需要防松按防松原理，螺纹联接的防松方法可分为哪几类试举例说明。

5 螺栓组联接受力分析的目的是什么在进行受力分析时，通常要做哪些假设条件6 有一刚性凸缘联轴器，用材料为Q235的普通螺栓联接以传递转矩T。

现欲提高其传递的转矩，但限于结构不能增加螺栓的直径和数目，试提出三种能提高该联轴器传递转矩的方法。

7 提高螺栓联接强度的措施有哪些这些措施中哪些主要是针对静强度哪些主要是针对疲劳强度8 为了防止螺旋千斤顶发生失效，设计时应对螺杆和螺母进行哪些验算 9 对于受轴向变载荷作用的螺栓，可以采取哪些措施来减小螺栓的应力幅σa 10 为什么对于重要的螺栓联接要控制螺栓的预紧力F′控制预紧力的方法有哪几种二、单项选择题1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定 2 用于联接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角 4 对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹 5 用于薄壁零件联接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用 B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

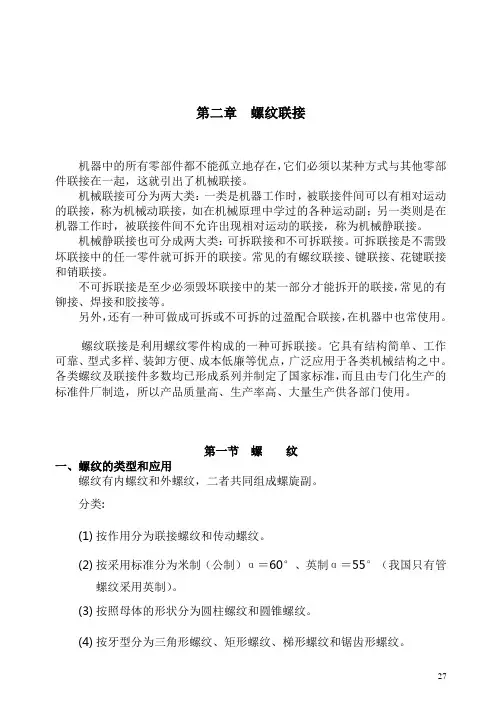

第二章螺纹联接机器中的所有零部件都不能孤立地存在，它们必须以某种方式与其他零部件联接在一起，这就引出了机械联接。

机械联接可分为两大类：一类是机器工作时，被联接件间可以有相对运动的联接，称为机械动联接，如在机械原理中学过的各种运动副；另一类则是在机器工作时，被联接件间不允许出现相对运动的联接，称为机械静联接。

机械静联接也可分成两大类：可拆联接和不可拆联接。

可拆联接是不需毁坏联接中的任一零件就可拆开的联接。

常见的有螺纹联接、键联接、花键联接和销联接。

不可拆联接是至少必须毁坏联接中的某一部分才能拆开的联接，常见的有铆接、焊接和胶接等。

另外，还有一种可做成可拆或不可拆的过盈配合联接，在机器中也常使用。

螺纹联接是利用螺纹零件构成的一种可拆联接。

它具有结构简单、工作可靠、型式多样、装卸方便、成本低廉等优点，广泛应用于各类机械结构之中。

各类螺纹及联接件多数均已形成系列并制定了国家标准，而且由专门化生产的标准件厂制造，所以产品质量高、生产率高、大量生产供各部门使用。

第一节螺纹一、螺纹的类型和应用螺纹有内螺纹和外螺纹，二者共同组成螺旋副。

分类:(1)按作用分为联接螺纹和传动螺纹。

(2)按采用标准分为米制（公制）α＝60°、英制α＝55°（我国只有管螺纹采用英制）。

(3)按照母体的形状分为圆柱螺纹和圆锥螺纹。

(4)按牙型分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹。

(5)根据螺纹螺旋线方向,分为左旋和右旋螺纹。

此外螺纹还有单线和多线之分。

三角形螺纹主要用于联接，而矩形、梯形和锯齿形螺纹主要用于传动，其中除矩形外均已标准化。

标准螺纹的基本尺寸可查阅有关标准。

常用螺纹有多种，按其用途可分为以下两大类：1．联接螺纹联接螺纹的牙形为三角形如图2-1，其特点是当量摩擦角大、自锁性较好、强度高，常用的种类有普通螺纹、管螺纹等。

图2－1 联接螺纹（1）普通螺纹(图4-1a)的牙型角α＝60°，用途最多。
