STM8学习笔记——时钟和GPIO说起STM8 的时钟，那还真是个杯具，用HSI 没问题，切换到HSE 也没问题，就是切LSI 怎么都不行，然后百思不得其解人，然后上论坛求教，才知道还有个选项字节（OPTION BYTE），数据手册上有这么一段描述：选项字节包括芯片硬件特性的配置和存储器的保护信息，这些字节保存在存储器中一个专用的块内。
除了ROP(读出保护)字节，每个选项字节必须被保存两次，一个是通常的格式(OPTx)和一个用来备份的互补格式(NOPTx)要使用内部低速RC 必须将LSI_EN 置1，就是这个地方让我纠结了半天，然后用IAR 将其置1，方法是：进入调试模式，在上面有个ST-LINK，点击，看到OPTION BYTE，左键点进去，右键单击上面的选项，就可更改了，然后全速运行，就写进去了。
STM8 的时钟分为HSI，HSE，LSI，最常用的是HSI，STMS105S4 内置的是16M 的RC，叫fhsi。
它可以分频输出为fhsidiv=fhsi/hsidiv，如果选择其为主时钟源，那么主时钟fmaster=fhsidiv。
CPU 时钟fcpu=fmaster/cpudiv。
可以通过外设时钟门控寄存器CLK_PCKENR1 和CLK_PCKENR2 选择是否与某个外设连接。
好了上个切换内部时钟的源代码，测试通过void CLK_Init(void){ //切换到内部LSI（！！！需要修改选项字节的LSI_EN 为1）CLK_ICKR|=0x08;//开启内部低速RC 震荡while(CLK_ICKR&0x10==0); //LSI 准备就绪CLK_SWR=0xd2; while(CLK_SWCR&0x08==0); //等待目标时钟源就绪CLK_SWCR|=0x02; //CPU 分频设置CLK_CKDIVR=0;//内部RC 输出。
STM8 实战篇
一、参考文档《STM8单片机入门V3.0》安装软件。
建议安装在C盘（默认路径）主要看软件安装和cosmic和STVD的结合使用
二、自己建立C语言工程。
（不使用库文件）
建议先新建文件夹
添加头文件和文件路径
路径在
D:\Program Files\STMicroelectronics\st_toolset\include
Stm8s105k.h中定义了特殊寄存器。
下面开始编写程序
硬件中PE5口有一个LED。
做一个闪烁灯。
在线
使用标准库：
和上面一样建立普通的工程。
从其他以库建立的工程中复制以上文件
其中main 和stm8_interrupt_vector 为替换
添加文件：
继续添加使用模块对应的文件
根据主程序使用的配置来添加响应的东西。
可以建立如下的结构
添加文件为
编译后成功。
当然附件了又demo的程序，大家可以拷贝其中的文件，还可以直接在此文件上写程序。
STM8库函数学习笔记之GPIO【整理者】【提供者】885783【详细说明】STM8库函数学习笔记之GPIOSTM8库函数学习笔记之GPIO作者：BH7KQK日期：2010.12.30相关的函数：void GPIO_DeInit(GPIO_TypeDef* GPIOx);void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef GPIO_Pin, GPIO_Mode_TypeDefGPIO_Mode);void GPIO_Write(GPIO_TypeDef* GPIOx, u8 PortVal);void GPIO_WriteHigh(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef PortPins);void GPIO_WriteLow(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef PortPins);void GPIO_WriteReverse(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef PortPins);u8 GPIO_ReadInputData(GPIO_TypeDef* GPIOx);u8 GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);BitStatus GPIO_ReadInputPin(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef GPIO_Pin); void GPIO_ExternalPullUpConfig(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef GPIO_Pin,FunctionalState NewState);//---------------------------------------------------------------------------------------void GPIO_DeInit(GPIO_TypeDef* GPIOx);这个函数用来恢复指定端口的寄存器ODR、DDR、CR1及CR2到默认值0x00，即无中断功能的浮动输入，无返回值。
STM8l最白菜的入门笔记（2）——gpio篇v\:* {behavior:url(#default#VML);}o\:* {behavior:url(#default#VML);}w\:* {behavior:url(#default#VML);}.shape {behavior:url(#default#VML);}我们先来观察一下例程里是怎么操作 gpio的。
我们打开discover这个例程。
我们看到main刚开始的几句就是gpio初始化。
（因为我曾折腾过STM32，所以多少熟一点，一看到这个，我就知道，事情就在这，所以不会再看太多。
）我们截取其中几句看看。
* USER button init: GPIO set in inputinterrupt active mode */GPIO_Init( BUTTON_GPIO_PORT, USER_GPIO_PIN, GPIO_Mode_In_FL_IT);/* Green led init: GPIO set in output */GPIO_Init( LED_GREEN_PORT, LED_GREEN_PIN, GPIO_Mode_Out_PP_High_Fast);/* Blue led init: GPIO set in output */GPIO_Init( LED_BLUE_PORT, LED_BLUE_PIN, GPIO_Mode_Out_PP_High_Fast);/* Counter enable: GPIO set in output forenable the counter */GPIO_Init( CTN_GPIO_PORT, CTN_CNTEN_GPIO_PIN, GPIO_Mode_Out_OD_HiZ_Slow);/* Wake up counter: for detect end ofcounter GPIO set in input interupt active mode */GPIO_Init( WAKEUP_GPIO_PORT, ICC_WAKEUP_GPIO_PIN,GPIO_Mode_In_FL_IT);注释已经写得很明白了。
STM8S 学习笔记之三（STM8 SysClk）STM8S 系统时钟设置，对于单片机来说是非常重要的，不同的用处必须应用不同的时钟。
举个例子，做AVR 时在高稳定的串口通讯时用的时钟一般是3.6864M，主要是这个算波特率精确。
STM8S 同样重要。
STM8S 时钟源：●1-24MHz高速外部晶体振荡器(HSE) ●最大24MHz 高速外部时钟信号(HSE user-ext) ●16MHz高速内部RC 振荡器(HSI) ●128KHz低速内部RC(LSI) 各个时钟源可单独打开或关闭，从而优化功耗。
对于我这么懒得人一般都是用的内部或者外部晶振。
这个芯片时钟方面很大的一个亮点就是时钟可以自由分频。
在降低功耗方面，如果有特殊需求的时候还是考虑STM8L 系列或者430 的吧，不得不承认术业有专攻。
按照技术手册寄存器功能给寄存器赋值写成一下函数：//启动时钟配置void SysClkInit(void) { // CLK_SWR=0xe1; //HSI 为主时钟源CLK_SWR=0xb4; //HSE 为主时钟源CLK_CKDIVR=0x00;//CPU 时钟0 分频，系统时钟0 分频CLK_CSSR=0x01;//时钟安全监测使能CLK_SWCR=0x02;//使能自动时钟切换}首先设置时钟源，也就是时钟是用内部还是外部，如果对时间精度要求不高，用内部也可以。
然后是时钟分频。
这个分频需要设定系统时钟和CPU时钟，这两个时钟，如果对此有特殊要求就得好好斟酌一下了，而我全部不分频。
时钟安全监测还是打开吧，如果用的外部时钟，但是外部时钟突然出现故障的话，单片机会自动启用内部时钟，内部时钟默认为8 分频也就是2M。
然后时钟自动切换，好像这个有没有都可以，去掉能不能使回头再试。
开机初始化，在不调用此函数时CPU 时钟默认开启2M，但是调用此函数后，时钟切换为16M，LED 闪烁速度明显加快、、。

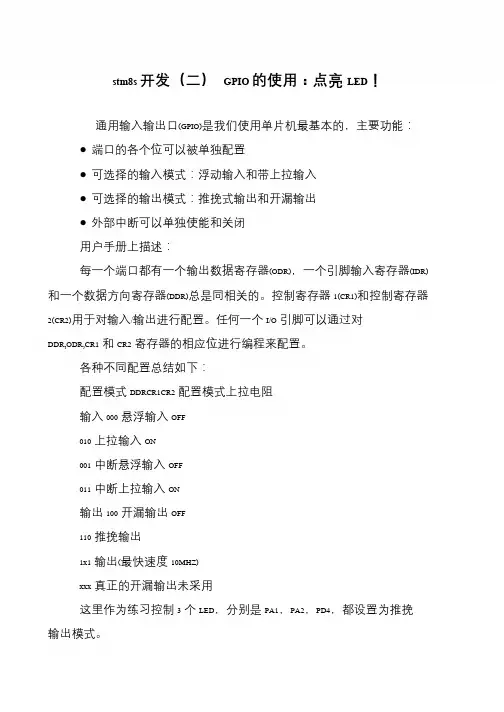

stm8s 开发（二）GPIO 的使用：点亮LED！
通用输入输出口(GPIO)是我们使用单片机最基本的，主要功能：
●端口的各个位可以被单独配置
●可选择的输入模式：浮动输入和带上拉输入
●可选择的输出模式：推挽式输出和开漏输出
●外部中断可以单独使能和关闭
用户手册上描述：
每一个端口都有一个输出数据寄存器(ODR)，一个引脚输入寄存器(IDR) 和一个数据方向寄存器(DDR)总是同相关的。
控制寄存器1(CR1)和控制寄存器2(CR2)用于对输入/输出进行配置。
任何一个I/O引脚可以通过对
DDR,ODR,CR1和CR2寄存器的相应位进行编程来配置。
各种不同配置总结如下：
配置模式DDRCR1CR2配置模式上拉电阻
输入000悬浮输入OFF
010上拉输入ON
001中断悬浮输入OFF
011中断上拉输入ON
输出100开漏输出OFF
110推挽输出
1x1输出(最快速度10MHZ)
xxx真正的开漏输出未采用
这里作为练习控制3个LED，分别是PA1，PA2，PD4，都设置为推挽输出模式。

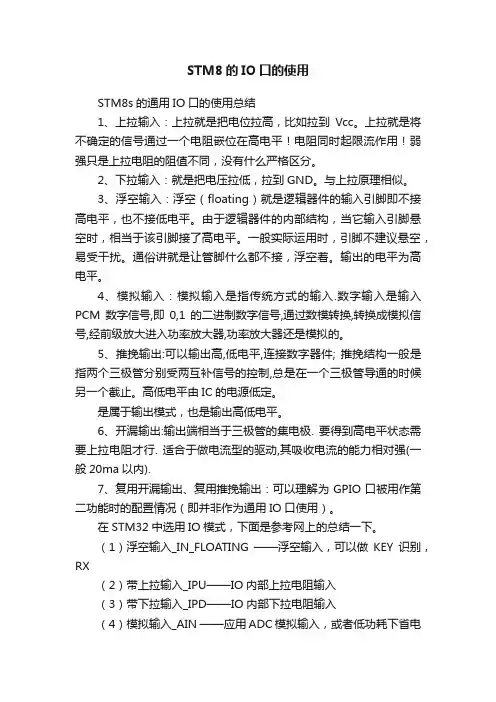

STM8的IO口的使用STM8s的通用IO口的使用总结1、上拉输入：上拉就是把电位拉高，比如拉到Vcc。
上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！弱强只是上拉电阻的阻值不同，没有什么严格区分。
2、下拉输入：就是把电压拉低，拉到GND。
与上拉原理相似。
3、浮空输入：浮空（floating）就是逻辑器件的输入引脚即不接高电平，也不接低电平。
由于逻辑器件的内部结构，当它输入引脚悬空时，相当于该引脚接了高电平。
一般实际运用时，引脚不建议悬空，易受干扰。
通俗讲就是让管脚什么都不接，浮空着。
输出的电平为高电平。
4、模拟输入：模拟输入是指传统方式的输入.数字输入是输入PCM数字信号,即0,1的二进制数字信号,通过数模转换,转换成模拟信号,经前级放大进入功率放大器,功率放大器还是模拟的。
5、推挽输出:可以输出高,低电平,连接数字器件; 推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止。
高低电平由IC的电源低定。
是属于输出模式，也是输出高低电平。
6、开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).7、复用开漏输出、复用推挽输出：可以理解为GPIO口被用作第二功能时的配置情况（即并非作为通用IO口使用）。
在STM32中选用IO模式，下面是参考网上的总结一下。
（1）浮空输入_IN_FLOATING ——浮空输入，可以做KEY识别，RX（2）带上拉输入_IPU——IO内部上拉电阻输入（3）带下拉输入_IPD——IO内部下拉电阻输入（4）模拟输入_AIN ——应用ADC模拟输入，或者低功耗下省电（5）开漏输出_OUT_OD ——IO输出0接GND，IO输出1，悬空，需要外接上拉电阻，才能实现输出高电平。
当输出为1时，IO口的状态由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变为低电平或不变。
STM8学习笔记——初步认识最近项目要求找个便宜又够用的单片机，本来是想选STC 的，但其实STC 也并不便宜，且调试比较麻烦，而且AD 不是很好，所以选择了STM8。
昨天买来了ST-LINK III，拿了一块STM8S105S4，此单片机有16K ROM，2K RAM，1K 的EEPROM，带10bitADC，定时器（ICOCPWM）和SPI I2C UART 通讯接口，看门狗等，封装为LQFP44。
这款单片机的供电分得很细，主电源、IO 口、模拟供电都分开，这样就可以非常灵活的配置，比如模拟供电可以选用5V 以扩大量程；IO 口可以配置位3.3 或5V 以适应一些设备。
上图中VDD/VSS 引脚用于给内部主电压调节器(MVR)和内部低功耗电压(LPVR)调节器供电。
这两个调节器的输出连接在一起，向MCU 的核(CPU，FLASH 和RAM)提供1.8V 电源(V18)。
在低功耗模式下，系统会将供电电源从MVR 自动切换到LPVR 以减少电流消耗。
为稳定MVR，在VCAP 引脚必须连接一个电容。
该电容应该拥有较低的等效串联电阻值(ESR)，电容最小的推荐容值为470nF。
ST-LINK III 管脚定义及接法：ST-LINK III LED 灯三种状态含义：常亮：目标板与ST-LINK 在SWIM 模式或者JTAG/SWD 模式下已经通讯初始化。
闪烁：目标板与ST-LINK 正在进行数据交换。
熄灭：目标板与ST-LINK 没有通讯初始化。
开发平台：还是比较习惯用IAR，查了下果然有IAR for STM8，于是下了并和谐，然后随便写了个程序，下载调试，发现出错，更新ST-LINK III 的固件，无果。
难道是IAR 的问题？于是下载官方的STVD，安装后发现也无法下载，提示是。
所用芯片 stm8s105s4开发环境：ST Visual DevelopStm8s的库为V1.1.1CPU频率及所有外设频率/时钟系统复位后，所有外设时钟均处于开的状态。
用户可通过清除CLK_PCKENR1或CLK_PCKENR2中的PCKEN位来关闭相应的外设时钟。
但是在关闭外设的时钟前，用户必须设置相应的位禁用该外设。
为了使能一个外设，用户必须先设置寄存器CLK_PCKENR中对应的PCKEN位，然后设置外设控制寄存器中的外设使能位。
AWU计数器是由独立于fMASTER的内部或外部时钟(LSI或HSE)驱动，因此，即使寄存器的时钟已被关掉，该外设依然可以继续运行。
例如禁用所有外设时钟：CLK_PCKENR1 = 0x00;// close all clks of PeripheralCLK_PCKENR2 = 0x00;开启定时器TIME1定时器时钟：CLK_PCKENR1 |= 0x20; //具体参考STM8S_Reference 59页CPU分频因子：CPU时钟(fCPU)由主时钟(fMASTER)分频而来，分频因子由时钟分频寄存器(CLK_CKDIVR)中的位CPUDIV[2:0]决定。
共7个分频因子可供选择(1至128中，2的幂)。
如图13所示。
fCPU为CPU和窗口看门狗提供时钟。
时钟分频寄存器（CLK_CKDIVR）通用端口GPIO和其他的单片机一样，我是习惯从端口开始学习。
Stm8s105s系列最多有7组I/O端口，A~G，而根据不同的封装可能没有其中的一些，在这里根据具体项目，我选择的是44脚封装的。
使用任何的外设前，我们都要根据需要的将参考手册和数据手册看一边，当然端口也不能另外了。
作为通用的IO口，每一个GPIO端口都有5个对应的寄存器如下表：注意：初始复位时，所有引脚设置为浮空输入。
其中1. Px_ODR是ODR[7:0]：端口输出数据寄存器位;(1)在输出模式下，写入寄存器的数值通过锁存器加到相应的引脚上。
