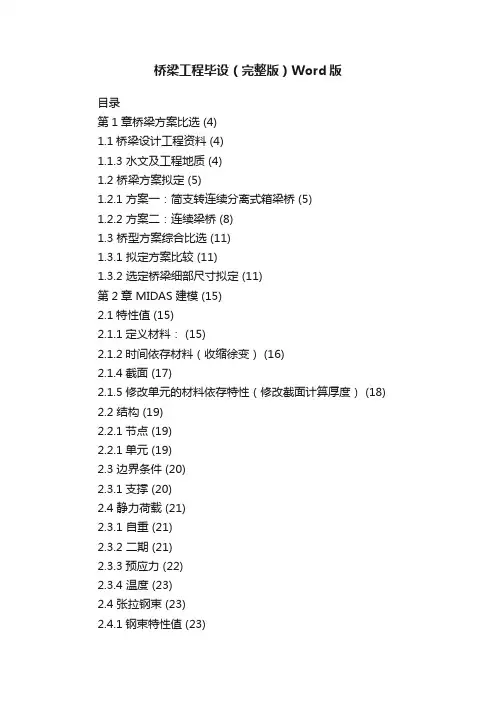

桥梁工程毕设（完整版）Word版目录第1章桥梁方案比选 (4)1.1桥梁设计工程资料 (4)1.1.3 水文及工程地质 (4)1.2 桥梁方案拟定 (5)1.2.1 方案一：简支转连续分离式箱梁桥 (5)1.2.2 方案二：连续梁桥 (8)1.3 桥型方案综合比选 (11)1.3.1 拟定方案比较 (11)1.3.2 选定桥梁细部尺寸拟定 (11)第2章 MIDAS建模 (15)2.1特性值 (15)2.1.1定义材料： (15)2.1.2时间依存材料（收缩徐变） (16)2.1.4截面 (17)2.1.5修改单元的材料依存特性（修改截面计算厚度） (18) 2.2 结构 (19)2.2.1节点 (19)2.2.1单元 (19)2.3 边界条件 (20)2.3.1支撑 (20)2.4 静力荷载 (21)2.3.1 自重 (21)2.3.2 二期 (21)2.3.3预应力 (22)2.3.4 温度 (23)2.4 张拉钢束 (23)2.4.1钢束特性值 (23)2.4.2 钢束形状 (24)2.5 移动荷载分析 (24)2.5.1移动荷载规范 (24)2.5.2 车道 (25)2.5.3车辆 (25)2.5.4移动荷载工况 (26)2.6支座沉降分析 (27)2.6.1支座沉降组 (27)2.6.2支座沉降荷载工况 (28)2.7施工阶段 (29)2.7.1 施工阶段数据分析 (29)第3章桥面板计算 (30)3.1 自由悬臂板 (30)3.1.1 永久作用 (30)3.1.2 可变作用 (31)3.1.3 荷载内力组合 (32)word文档可自由复制编辑3.2 连续单向板 (32)3.2.1 永久作用效应 (32)3.2.2 可变作用效应 (34)3.2.3 可变作用效应组合 (36)3.3 截面配筋设计以及承载能力验算 (37) 3.3.1 悬臂板支点截面配筋设计 (37) 3.3.2 连续板跨中截面配筋设计 (38)第4章MIDAS参数计算 (39)4.1 车道荷载计算 (39)4.2 人群荷载标准值计算 (39)4.3 二期恒载计算 (39)4.4 施工方法： (40)第5章内里组合 (40)5.1 作用分类 (40)5.2 承载能力极限状态设计组合 (41) 5.2.1 基本组合 (41)5.2.2 输出基本组合内力图 (42) 5.2.3 偶然组合 (42)5.3 正常使用极限状态设计组合 (42) 5.3.1 作用短期效应组合 (42)5.3.2 输出短期效应组合图形 (43) 5.3.3 作用长期效应组合 (43)5.3.4 输出长期效应组合图形 (44) 第6章钢束计算 (44)6.1跨中截面预应力钢束估算 (44) 6.2 钢束配束原则 (45)6.3 预应力钢束参数计算 (45)第7章截面验算 (47)7.1. 设计规范 (47)7.2. 设计资料 (47)7.3. 主要材料指标 (47)7.3.1. 混凝土 (47)7.3.2. 预应力钢筋 (47)7.3.3. 普通钢筋 (47)7.4. 模型简介 (48)7.4.6. 成桥阶段 (48)7.5. 荷载组合说明 (48)7.5.1. 荷载工况说明 (48)7.5.2. 荷载组合说明 (49)7.6. 验算结果表格 (51)7.6.1. 施工阶段法向压应力验算 (51) 7.6.2. 使用阶段正截面抗裂验算 (56) 7.6.3. 使用阶段斜截面抗裂验算 (63)7.6.4. 使用阶段正截面压应力验算 (66)27.6.5. 使用阶段斜截面主压应力验算 (69)7.6.6. 使用阶段正截面抗弯验算 (72)7.6.7. 使用阶段抗扭验算 (74)word文档可自由复制编辑第1章桥梁方案比选1.1桥梁设计工程资料1.1.1 方案比选原则在桥梁方案比选中要注意以下四项主要指标：安全、功能、经济与美观，其中安全与经济最为重要。

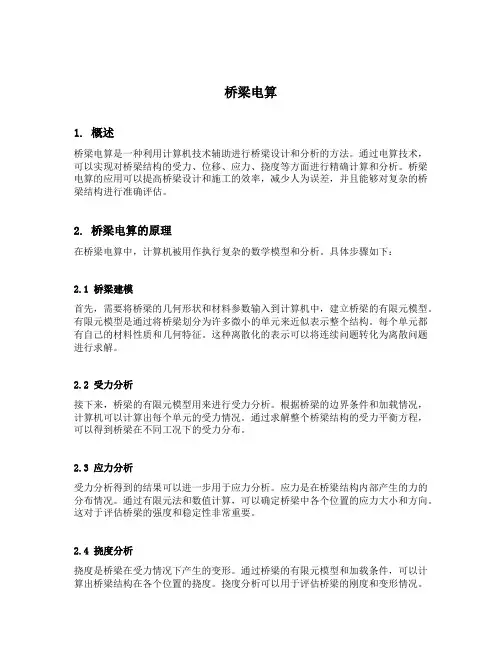

桥梁电算1. 概述桥梁电算是一种利用计算机技术辅助进行桥梁设计和分析的方法。

通过电算技术，可以实现对桥梁结构的受力、位移、应力、挠度等方面进行精确计算和分析。

桥梁电算的应用可以提高桥梁设计和施工的效率，减少人为误差，并且能够对复杂的桥梁结构进行准确评估。

2. 桥梁电算的原理在桥梁电算中，计算机被用作执行复杂的数学模型和分析。

具体步骤如下：2.1 桥梁建模首先，需要将桥梁的几何形状和材料参数输入到计算机中，建立桥梁的有限元模型。

有限元模型是通过将桥梁划分为许多微小的单元来近似表示整个结构。

每个单元都有自己的材料性质和几何特征。

这种离散化的表示可以将连续问题转化为离散问题进行求解。

2.2 受力分析接下来，桥梁的有限元模型用来进行受力分析。

根据桥梁的边界条件和加载情况，计算机可以计算出每个单元的受力情况。

通过求解整个桥梁结构的受力平衡方程，可以得到桥梁在不同工况下的受力分布。

2.3 应力分析受力分析得到的结果可以进一步用于应力分析。

应力是在桥梁结构内部产生的力的分布情况。

通过有限元法和数值计算，可以确定桥梁中各个位置的应力大小和方向。

这对于评估桥梁的强度和稳定性非常重要。

2.4 挠度分析挠度是桥梁在受力情况下产生的变形。

通过桥梁的有限元模型和加载条件，可以计算出桥梁结构在各个位置的挠度。

挠度分析可以用于评估桥梁的刚度和变形情况。

2.5 结果评估最后，根据电算得到的结果，可以对桥梁的安全性、稳定性和可靠性进行评估。

根据计算结果，可以对桥梁的结构进行优化和改进，以提高桥梁的性能。

3. 桥梁电算软件在桥梁电算中，需要使用一些专业的软件进行桥梁的建模和分析。

以下列举几种常用的软件：•MIDAS/Civil：这是一种综合性的桥梁设计和分析软件，具有强大的建模和分析能力。

它可以进行桥梁的静力分析、动力分析和抗震分析等。

•SAP2000：这是一种广泛应用于结构工程领域的软件，包括桥梁电算在内的多种分析功能。

它支持常见的桥梁结构类型，并且具有友好的用户界面。

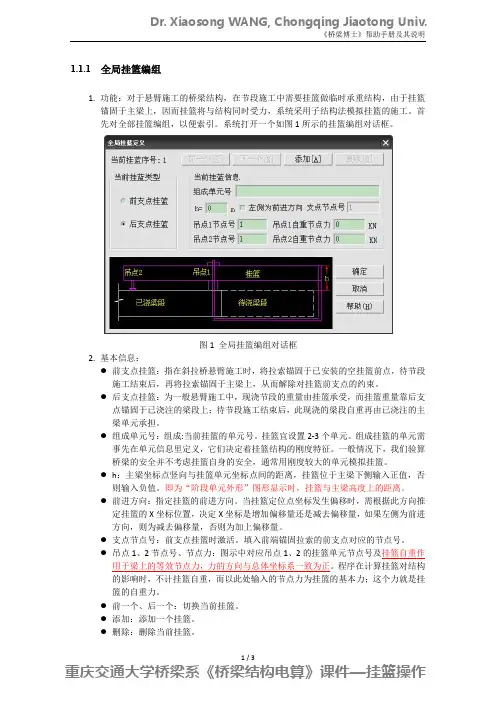

1.1.1全局挂篮编组1.功能：对于悬臂施工的桥梁结构，在节段施工中需要挂篮做临时承重结构，由于挂篮锚固于主梁上，因而挂篮将与结构同时受力，系统采用子结构法模拟挂篮的施工。

首先对全部挂篮编组，以便索引。

系统打开一个如图1所示的挂篮编组对话框。

图1 全局挂篮编组对话框2.基本信息：●前支点挂篮：指在斜拉桥悬臂施工时，将拉索锚固于已安装的空挂篮前点，待节段施工结束后，再将拉索锚固于主梁上，从而解除对挂篮前支点的约束。

●后支点挂篮：为一般悬臂施工中，现浇节段的重量由挂篮承受，而挂篮重量靠后支点锚固于已浇注的梁段上；待节段施工结束后，此现浇的梁段自重再由已浇注的主梁单元承担。

●组成单元号：组成:当前挂篮的单元号。

挂篮宜设置2-3个单元。

组成挂篮的单元需事先在单元信息里定义，它们决定着挂篮结构的刚度特征。

一般情况下，我们验算桥梁的安全并不考虑挂篮自身的安全，通常用刚度较大的单元模拟挂篮。

●h：主梁坐标点竖向与挂篮单元坐标点间的距离，挂篮位于主梁下侧输入正值，否则输入负值。

即为“阶段单元外形”图形显示时，挂篮与主梁高度上的距离。

●前进方向：指定挂篮的前进方向。

当挂篮定位点坐标发生偏移时，需根据此方向推定挂篮的X坐标位置，决定X坐标是增加偏移量还是减去偏移量，如果左侧为前进方向，则为减去偏移量，否则为加上偏移量。

●支点节点号：前支点挂篮时激活。

填入前端锚固拉索的前支点对应的节点号。

●吊点1、2节点号、节点力：图示中对应吊点1、2的挂篮单元节点号及挂篮自重作用于梁上的等效节点力，力的方向与总体坐标系一致为正。

程序在计算挂篮对结构的影响时，不计挂篮自重，而以此处输入的节点力为挂篮的基本力；这个力就是挂篮的自重力。

●前一个、后一个：切换当前挂篮。

●添加：添加一个挂篮。

●删除：删除当前挂篮。

1.1.2 阶段挂篮操作1. 功能：对于已编组的挂篮结构，在各施工阶段受力、加载和位置等信息，在各施工阶段都应对其信息进行描述。

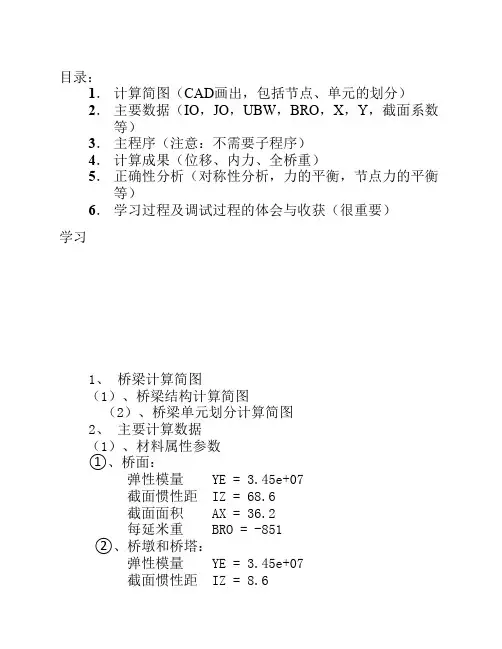

华中科技大学土木工程与力学学院道路桥梁专业2010级桥梁程序设计答题本班级：学号：姓名：2013年4月12日1.计算简图（CAD画出，包括节点、单元的划分）2.主要数据（IO，JO，UBW，BRO，X，Y，截面系数等）IOData：{14,12,9,6,4,7,10,13,1,2,3,4,5,8,6,9,12,5,8,11};JOData：{12,9,6,4,7,10,13,15,2,3,4,5,8,11,5,8,11,7,10,13};UBW1 = 12;主梁单元：BRO = -180.0;YE=2.6E+07;塔墩：BRO = -336.50;YE=2.5E+07;斜拉锁索：BRO = -10.0;YE=2.0E+05;X={0.0,0.0,0.0,0.0,0.0,-30.0,30.0,0.0,-60.0,60.0,0.0,-90.0,90.0,-120.0,120.0};Y = {-30.0,-20.0,-10.0,0.0,10.0,0.0,0.0,20.0,0.0,0.0,30.0,0.0,0.0,0.0,0.0 };3.主程序（注意：不需要子程序）#include <iostream>#include <iomanip>#include "Matrix.h"#include "Array.h"#include "Subroutine.h"usingstd::cout;usingstd::endl;int main(){constint NE = 20; //单元总数constint UBW1 = 12; //半带宽数constint M = 6; //单元两端节点自由度总数constint NJ = 15; //节点总数constint NJX = NJ*3; //不考虑约束,全结构的自由度数constint NB1 = 7; //全结构受约束的自由度数constint N = NJX-NB1; //全结构去掉约束后所剩的自由度数Array<int> IO(NE), JO(NE); //单元I,J端节点编号Array<int> RL1(NB1); //受约束位移在整体位移序列中的序号Array<int> RLS(NJX); //约束位移信息表,若第n号位移受约束，则第n个元素为1,其余为0Array<int> CRL(NJX); //约束位移累积表,表示n号位移前共有几个受约束的位移Array<int> NIJ(M); //当前单元两端节点自由度的标号Array<double> X(NJ), Y(NJ); //各节点的X,Y坐标Array<double> XU(N); //去掉约束后结构的位移Array<double> XV(NJX); //结构的全部位移,即扩展后的XUArray<double> P(N); //对应于XU的结构荷载的等价集中力Matrix PIJ(M,1), FIJ(M,1);Array2D<double>A(NE,7);//填充IO,JO, RL1, X,Y数组intIOData[] = {14,12,9,6,4,7,10,13,1,2,3,4,5,8,6,9,12,5,8,11};intJOData[] = {12,9,6,4,7,10,13,15,2,3,4,5,8,11,5,8,11,7,10,13};IO.Assign(ARRAY_ARGS(IOData));JO.Assign(ARRAY_ARGS(JOData));int RL1Data[] = {1,2,3,40,41,43,44};RL1.Assign(ARRAY_ARGS(RL1Data));doubleXData[] = {0.0,0.0,0.0,0.0,0.0,-30.0,30.0,0.0,-60.0,60.0,0.0,-90.0,90.0,-120.0,120.0};doubleYData[] = {-30.0,-20.0,-10.0,0.0,10.0,0.0,0.0,20.0,0.0,0.0,30.0,0.0,0.0,0.0,0.0 };X.Assign(ARRAY_ARGS(XData));Y.Assign(ARRAY_ARGS(YData));//形成约束位移信息表RLS和约束位移累积表CRLfor (inti=1,j=0;i<=NB1;++i){j = RL1(i);RLS(j) = 1;}cout<<"约束位移信息表RLS = "<<endl;for ( i=1;i<=NJX;++i){cout<<std::setw(3)<<RLS(i);if ((i%24)==0) //每输出24个元素换一行cout<<endl;}cout<<endl;int k;for (i=1,k=0;i<=NJX;++i){k=0;for(int j=1;j<=i;++j)k = k+RLS(j);CRL(i) = k;}cout<<"约束位移累积表CRL = "<<endl;for (i=1;i<=NJX;++i){cout<<std::setw(3)<<CRL(i);if ((i%24)==0) //每输出24个元素换一行cout<<endl;}cout<<endl;//形成按等带宽存储的结构整体刚度矩阵和荷载等价集中力cout<<"开始计算总刚:"<<endl;Array2D<double> KO(N,UBW1); //等带宽存储的结构刚度矩阵Matrix R(M,M); //坐标旋转矩阵,即lamda矩阵Matrix RT(M,M); //R矩阵的转置矩阵,可用RT = R.Transpose()求得Matrix KE(M,M); //单元坐标系下的单元刚度矩阵Matrix KR(M,M); //保存中间结果的矩阵,如果使用矩阵连乘,可去掉此中间变量Matrix KS(M,M); //结构坐标系下的单元刚度矩阵Matrix PF1(M,1), PF2(M,1); //单元两端的等价集中力int UBW = 0; //半带宽数double YE = 0.0; //弹性模量double IZ = 0.0, AX = 0.0, BRO = 0.0; //Iz,A,每延米重int I1 = 0, J1 = 0;double L = 0.0, LX = 0.0, LY = 0.0, XM = 0.0,ww=0.0; //L,delta(X),delta(Y),sin(alpha)for (int F=1;F<=NE;++F){if (F <= 8) //主梁单元,F = 1~8{IZ = 2.5;AX = 60.0;BRO = -180.0;YE=2.6E+07;BEMK(IO,JO,KE,I1,J1,YE,AX,IZ,F,L,LX,LY,X,Y,XM); //调用形成单元刚度矩阵的子程序KS = KE; //结构坐标系下与单元坐标系下BEMLOD(BRO,L,XM,PF1,PF2,1); //调用等价集中力PF2 = PF1;ww=L*BRO+ww;}//ifelse if (F <= 14) //塔墩,F = 9~14{AX = 12;IZ=4.6;BRO = -336.50;YE=2.5E+07;BEMK(IO,JO,KE,I1,J1,YE,AX,IZ,F,L,LX,LY,X,Y,XM);BEMR(LX,LY,L,R,RT);BEMLOD(BRO,L,XM,PF1,PF2,1);PF2 = RT*PF1;KS = RT*KE*R;ww=L*BRO+ww;}//else ifelse //斜拉锁索，F= 15~20{AX = 0.2;BRO = -10.0;YE=2.0E+05;RODK(IO,JO,KE,KS,I1,J1,YE,AX,F,L,LX,LY,X,Y,XM);BEMR(LX,LY,L,R,RT);BEMLOD(BRO,L,XM,PF1,PF2,0);PF2 = RT*PF1;KS = RT*KE*R;ww=L*BRO+ww;}//end iffor (int j=1;j<=3;++j) //存放当前计算单元两端位移序号{NIJ(j) = I1+j-1;NIJ(j+3) = J1+j-1;}COMBK(UBW,NIJ,CRL,RLS,KO,KS,P,PF2); //按等带宽存储形成结构刚度矩阵cout<<"F ="<<std::setw(3)<<F<<", UBW ="<<std::setw(3)<<UBW<<endl;}//end forcout<<"计算结构总重："<<endl;cout<<"WW="<<std::setprecision(6)<<std::setw(14)<<ww;cout<<endl;//乔式分解Chols(N,UBW,KO);Cholej(N,UBW,P,XU,KO);//位移数组XU扩展成XVfor (i=1;i<=NJX;++i){if (RLS(i)==1)XV(i) = 0.0;elseXV(i) = XU(i-CRL(i));}//输出接点位移信息cout<<"节点位移XV(i) = "<<endl;for (i=1;i<=NJ;++i){cout<<std::setw(4)<<i;//每个数占18位,保留小数点后7位小数for (int j=1;j<=3;++j)cout<<std::fixed<<std::setprecision(7)<<std::setw(18)<<XV(3*(i-1)+j);cout<<endl;}//计算单元力并存入数组[A]cout<<"开始计算单元力:"<<endl;for (F=1;F<=NE;++F){if (F<=8) //主梁单元,F = 1~10{IZ = 2.5;AX = 60.0;BRO = -180.0;YE=2.6E+07;BEMK(IO,JO,KE,I1,J1,YE,AX,IZ,F,L,LX,LY,X,Y,XM); for (int j=1;j<=3;++j){PIJ(j) = XV(I1+j-1);PIJ(j+3) = XV(J1+j-1);}A(F,1) = F;BEMLOD(BRO,L,XM,PF1,PF2,1);FIJ = KE*PIJ;for(inti=1;i<=6;++i)A(F,i+1) = FIJ(i)-PF1(i);}//ifelse if (F <= 14) //塔墩,F = 11~14{AX = 12;IZ=4.6;BRO = -336.50;YE=2.5E+07;BEMK(IO,JO,KE,I1,J1,YE,AX,IZ,F,L,LX,LY,X,Y,XM); BEMR(LX,LY,L,R,RT);BEMLOD(BRO,L,XM,PF1,PF2,1);ELMFOC(F,R,XV,A,PF1,KE,I1,J1);}//else ifelse //斜拉索,F = 15~20{AX = 0.2;BRO = -10.0;YE=2.0E+05;RODK(IO,JO,KE,KS,I1,J1,YE,AX,F,L,LX,LY,X,Y,XM); BEMR(LX,LY,L,R,RT);BEMLOD(BRO,L,XM,PF1,PF2,0);ELMFOC(F,R,XV,A,PF1,KE,I1,J1);}//end if}//输出数组[A]cout<<"单元力A(i,j) = "<<endl;for (i=1;i<=NE;++i){cout<<std::fixed<<std::setprecision(0)<<std::setw(4)<<A(i,1);for (int j=2;j<=7;++j){//每个数占18位,保留小数点后5位小数cout<<std::fixed<<std::setprecision(5)<<std::setw(18)<<A(i,j);if (j==4) //6个元素分两行显示{cout<<endl;cout<<" "; //输入4个前导空格,使两行数据对齐}}cout<<endl;}//让控制台窗口等待用户输入,以防止程序执行完后直接退出getchar();return 0;}4.计算成果（位移、内力、全桥重）5.正确性分析（对称性分析，力的平衡，节点力的平衡等）1）位移结果正确性分析14号和15号结点铰接，三个位移分量均相同。

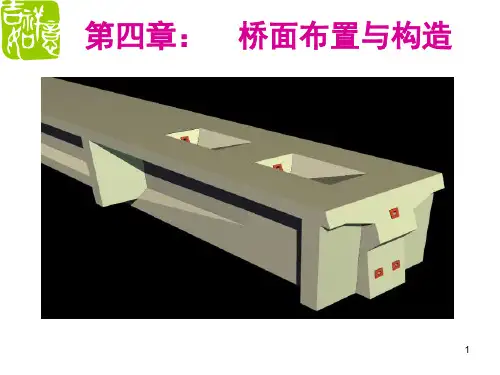

《桥梁工程》教案（版权所有，请勿复制）郑州大学水利与环境学院李清富目录第一章绪论 (3)第二章桥梁总体规划和设计原则、程序 (7)第三章作用及作用效应组合 (9)第四章桥面布置与桥面构造 (13)第五章混凝土简支梁桥 (16)第六章圬工和钢筋混凝土拱桥 (36)第七章混凝土连续梁桥 (57)第九章桥梁支座 (70)第十章桥梁墩台 (74)第一章绪论本章主要讲述国内外桥梁建设的发展历史以及桥梁的分类与组成，要求学生重点掌握桥梁的分类方法、各组成部分名称与作用。

1.1 概述1.1.1 桥梁地位和作用（1）桥梁：当道路通过河流、山谷或与其他路线交汇时，所修建的人工结构物，即道路为跨越障碍物所建造的结构物，成为桥梁（涵洞）。

（2）地位和作用：桥梁是道路的重要组成部分，是确保道路畅通的重要环节，在造价上，桥涵一般占道路总造价的10%-20%,而且大桥往往是道路、公路建设控制工程和施工的关键。

在政治、经济和国防上有重要意义，同时与建桥地区经济、工业发展、农业、人民生活等密切相关。

1.1.2 中国桥建史中国是四大文明古国之一，在世界桥建史上写下了不少光辉灿烂的篇章。

我国古代桥梁不但数量惊人，而且类型丰富多彩，几乎包含了近代桥梁中的最主要类型。

（1）史料记载：周文王时代，渭河上架设过大型浮桥；公元35年东汉光武帝时，在今宜都和宜昌之间修建了横跨长江的浮桥。

（2）春秋战国时期：黄河流域遍布梁式木桥。

（3）我国是最早有吊桥的国家：唐朝中期，我国由竹索、藤索发展到用铁链建造吊桥，西方在16世纪才开始建造铁链吊桥，晚中国近千年。

四川泸定县的大渡河铁索桥（1706年）：桥跨100M ，宽2.8M，13条锚固于两岸的铁索组成；四川灌县的安澜竹索桥：全长340M ，8孔，最大跨径61M，由24根竹索组成。

（4）石桥：天然石料加工而成，遍布全国各地，数量在古代居首。

其中：石梁桥（代表）：○11053-1059年，福建泉州的万安桥：长800多米，47孔以磐石铺遍桥位江底，匠心独运的用养殖海生牡蛎的方法胶固桥基使成整体，世界上绝无仅有的造桥方法。

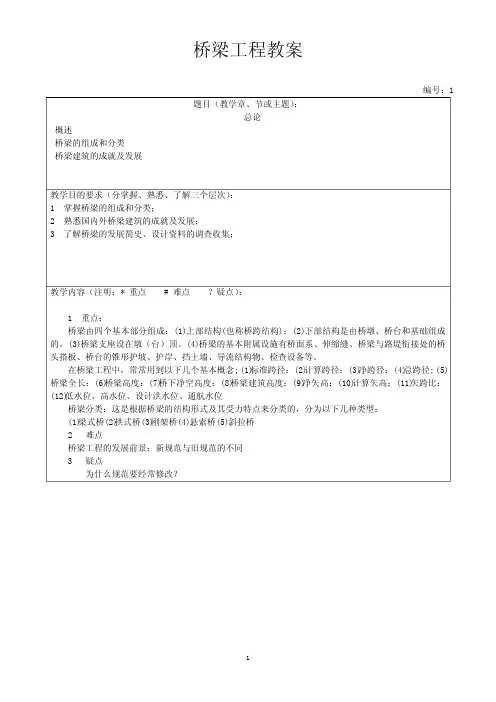

桥梁工程教案编号：1题目（教学章、节或主题）：总论概述桥梁的组成和分类桥梁建筑的成就及发展教学目的要求（分掌握、熟悉、了解三个层次）：1 掌握桥梁的组成和分类；2 熟悉国内外桥梁建筑的成就及发展；3 了解桥梁的发展简史、设计资料的调查收集；教学内容（注明：* 重点 # 难点 ？疑点）：1 重点：桥梁由四个基本部分组成：(1).上部结构(也称桥跨结构)；(2).下部结构是由桥墩、桥台和基础组成的。

(3).桥梁支座设在墩（台）顶。

(4).桥梁的基本附属设施有桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板、桥台的锥形护坡、护岸、挡土墙、导流结构物、检查设备等。

在桥梁工程中，常常用到以下几个基本概念; (1)标准跨径：(2)计算跨径：(3)净跨径：(4)总跨径; (5)桥梁全长：(6)桥梁高度：(7)桥下净空高度：(8)桥梁建筑高度：(9)净矢高：(10)计算矢高：(11)矢跨比：(12)低水位、高水位、设计洪水位、通航水位桥梁分类：这是根据桥梁的结构形式及其受力特点来分类的，分为以下几种类型：(1)梁式桥(2)拱式桥(3)刚架桥(4).悬索桥(5).斜拉桥2 难点桥梁工程的发展前景；新规范与旧规范的不同3 疑点为什么规范要经常修改？板书设计：例如：桥梁的组成和分类 简图：桥梁的组成桥梁由四个基本部分组成：(1).上部结构(2).下部结构 解释：桥梁的计算跨径是指支座中到中的距离。

(3).桥梁支座(4) 附属设施几个基本概念： 思考：为什么设计桥梁时要用计算跨径？(1) 标准跨径：(2) 计算跨径：(3) 桥梁全长：(4) 桥梁高度：编号：2题目（教学章、节或主题）：桥梁规划和设计原则1 桥梁设计的基本要求；2 设计资料的调查收集；3 桥梁的设计步骤；4 桥梁平、纵、横设计布置教学目的要求（分掌握、熟悉、了解三个层次）：掌握 桥梁平、纵、横设计布置；桥梁的设计步骤；熟悉 桥梁设计的基本要求；了解 设计资料的调查收集；教学内容（注明：* 重点 # 难点 ？疑点）：1 重点：桥梁设计的基本要求：桥梁设计必须“按照安全、适用、经济、美观和有利环保”的原则进行，同时还要考虑建造技术的先进性以及可持续发展的要求。

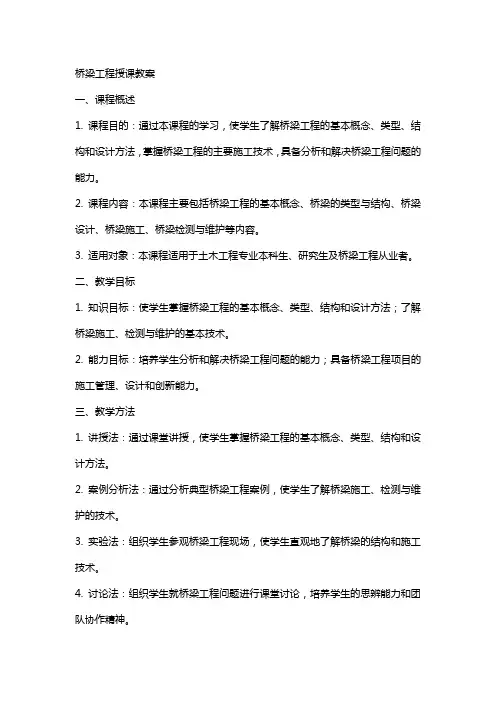

桥梁工程授课教案一、课程概述1. 课程目的：通过本课程的学习，使学生了解桥梁工程的基本概念、类型、结构和设计方法，掌握桥梁工程的主要施工技术，具备分析和解决桥梁工程问题的能力。

2. 课程内容：本课程主要包括桥梁工程的基本概念、桥梁的类型与结构、桥梁设计、桥梁施工、桥梁检测与维护等内容。

3. 适用对象：本课程适用于土木工程专业本科生、研究生及桥梁工程从业者。

二、教学目标1. 知识目标：使学生掌握桥梁工程的基本概念、类型、结构和设计方法；了解桥梁施工、检测与维护的基本技术。

2. 能力目标：培养学生分析和解决桥梁工程问题的能力；具备桥梁工程项目的施工管理、设计和创新能力。

三、教学方法1. 讲授法：通过课堂讲授，使学生掌握桥梁工程的基本概念、类型、结构和设计方法。

2. 案例分析法：通过分析典型桥梁工程案例，使学生了解桥梁施工、检测与维护的技术。

3. 实验法：组织学生参观桥梁工程现场，使学生直观地了解桥梁的结构和施工技术。

4. 讨论法：组织学生就桥梁工程问题进行课堂讨论，培养学生的思辨能力和团队协作精神。

四、教学安排1. 课时：共计32课时，每课时45分钟。

2. 教学进度：第1-4课时：桥梁工程的基本概念、类型与结构；第5-8课时：桥梁设计方法；第9-12课时：桥梁施工技术；第13-16课时：桥梁检测与维护技术；第17-20课时：桥梁工程案例分析。

五、考核方式1. 期末考试：采用闭卷考试方式，总分100分，其中基础知识占60%，案例分析占30%，课堂讨论占10%。

2. 平时成绩：包括课堂表现、作业完成情况、实验报告等，占总成绩的40%。

3. 综合素质评价：包括学术诚信、团队协作、沟通能力等，占总成绩的10%。

六、教学内容6. 桥梁工程设计原理桥梁设计流程与原则桥梁美学与环境保护桥梁工程的经济性分析桥梁设计的规范与标准7. 桥梁结构分析桥梁结构力学基础梁桥结构分析拱桥结构分析悬索桥和斜拉桥结构分析桥梁结构稳定性与极限状态设计8. 桥梁施工技术桥梁基础施工桥梁主体结构施工桥梁上部结构施工桥梁施工质量控制与安全管理桥梁施工机械与设备选择9. 桥梁检测与维护桥梁检测技术桥梁健康状况评估桥梁维护与养护桥梁加固与改造桥梁生命周期管理10. 桥梁工程案例分析与实践国内外著名桥梁工程案例桥梁工程事故案例分析桥梁设计创新案例桥梁施工技术创新案例桥梁检测与维护案例七、教学资源教科书：《桥梁工程》辅助教材：《桥梁工程设计原理》、《桥梁结构分析》等网络资源：桥梁工程相关网站、学术论文、工程案例等软件工具：桥梁结构分析软件（如SAP2000、ANSYS等）实验设施：桥梁模型、实验室设备等八、教学评价平时成绩：课堂参与度、作业完成情况、实验报告等（30%）期中考核：桥梁工程案例分析报告（30%）期末考试：闭卷考试，包括选择题、填空题、简答题和计算题（40%）综合素质：团队合作、沟通能力、学术诚信等（10%）九、教学活动课堂讲授与讨论案例分析与实践实验室实践与演示小组项目与报告参观桥梁工程现场十、教学进度计划第1-4周：桥梁工程设计原理第5-8周：桥梁结构分析第9-12周：桥梁施工技术第13-16周：桥梁检测与维护第17-20周：桥梁工程案例分析与实践重点和难点解析一、桥梁工程设计原理二、桥梁结构分析三、桥梁施工技术四、桥梁检测与维护五、桥梁工程案例分析与实践。

桥梁工程教案详细教案标题：桥梁工程教案详细教案目标：1. 了解桥梁工程的基本概念和原理。

2. 掌握桥梁工程设计和建造的基本步骤。

3. 培养学生的团队合作和问题解决能力。

教学内容：1. 桥梁工程的定义和分类：a. 桥梁的定义和功能。

b. 桥梁按材料分类。

c. 桥梁按结构形式分类。

2. 桥梁工程的基本原理：a. 桥梁的受力分析。

b. 桥梁的荷载计算。

c. 桥梁的结构设计。

3. 桥梁工程的设计和建造步骤：a. 桥梁设计的前期调研和规划。

b. 桥梁设计的初步方案设计。

c. 桥梁设计的详细设计和施工图纸制作。

d. 桥梁建造的施工准备和施工过程。

教学方法：1. 讲授法：通过教师讲解桥梁工程的基本概念、原理和设计步骤，向学生传授相关知识。

2. 实例分析法：选取一些具有代表性的桥梁案例，分析其设计和建造过程，引导学生理解和掌握相关知识。

3. 小组讨论法：将学生分成小组，让他们合作讨论解决桥梁工程设计和建造中遇到的问题，培养他们的团队合作和问题解决能力。

4. 实践操作法：组织学生进行简单的桥梁模型设计和制作，让他们亲身体验桥梁工程的设计和建造过程。

教学资源：1. 教科书：提供桥梁工程的基本知识和案例分析。

2. 桥梁模型：用于实践操作和展示。

3. 多媒体设备：用于展示桥梁工程的图片、视频等教学资源。

评估方式：1. 课堂讨论：观察学生在小组讨论中的参与度和表现。

2. 设计案例分析：要求学生根据所学知识，对一个实际桥梁工程案例进行设计和分析。

3. 桥梁模型展示：学生制作的桥梁模型展示，评估其设计和制作的质量。

教学时间安排：本教案建议安排为5个课时，每个课时为45分钟。

课时安排：1. 第一课时：桥梁工程的定义和分类。

2. 第二课时：桥梁工程的基本原理。

3. 第三课时：桥梁工程的设计和建造步骤（前期调研和规划）。

4. 第四课时：桥梁工程的设计和建造步骤（初步方案设计和详细设计）。

5. 第五课时：桥梁工程的设计和建造步骤（施工准备和施工过程）。

毕业设计指导手册（桥梁工程设计方向）华中科技大学武昌分校城建学院2013.01目录第一部分毕业设计任务书 (4)1.1 设计资料 (4)1.2 设计依据 (6)1.3 设计基本要求 (7)第二部分桥梁总体布置 (9)2.1 立面布置 (9)2.1.1 总跨径的拟定 (9)2.1.2 桥梁分孔 (9)2.1.3 桥面标高的确定 (9)2.1.4 基础底面标高的确定 (10)2.1.5 桥面纵坡的确定 (10)2.2 横截面布置 (10)2.2.1 桥面布置 (10)2.2.2 横截面设计 (11)2.3 平面设计 (11)第三部分桥型方案比选 (12)3.1 初拟方案 (12)3.2 方案比选 (12)第四部分上部结构内力计算 (14)4.1 截面尺寸拟定 (14)4.2 截面几何特征计算 (15)4.3 主梁内力计算 (17)4.3.1 恒载内力计算 (17)4.3.2 活载横向分布系数计算 (18)4.3.3 计算可变作用效应 (20)4.3.4 主梁作用效应组合 (22)4.4 配筋计算 (23)4.5 其它计算与验算项目 (24)4.5.1承载能力极限状态计算 (24)4.5.2 预应力损失 (25)4.5.3 正常使用极限状态计算 (26)4.5.4 挠度计算 (27)4.5.5 持久状况应力验算 (27)4.5.6 短暂状况应力验算 (28)4.6 电算 (28)第五部分下部结构类型 (29)5.1 梁桥桥墩 (29)5.1.1 实体桥墩 (29)5.1.2 柱式桥墩 (29)5.1.3 柔性排架桩墩 (29)5.1.4 空心薄壁墩 (30)5.1.5 轻型桥墩 (30)5.1.6 框架式桥墩 (30)5.1.7 梁桥墩帽尺寸拟定 (31)5.2 梁桥桥台 (33)5.2.1 实体重力式桥台 (33)5.2.2 轻型桥台 (33)5.2.3 梁桥桥台尺寸拟定 (34)第一部分毕业设计任务书1.1 设计资料1、设计题目设计题目：***大（中）桥设计设计题目由指导教师和学生共同确定。
