AHD-DVR操作说明书

SV-AK04D7V10AHD DVR parametersSystemMain processorHi 3520Videovideo compressionH.264(High Profile);Encode4*720P real-time Decode1*720P real-time Multi-modeinputPure Analog:4*720P;4*AHD-L;Mixed:2*720P(Analog)+2*720P(Network);Pure Network:1*1080P+4*720P;2*1080P;2*960H AudioAudio compressionG.711A Intercomsupport Recording and PlaybackRecord modeManual>alarm>motion detection>timing Playback Channels4ch Storage and backupSpace occupation 960H:12~20G/day*channel720P:20G~30G/day*channelaudio:691.2M/day*channelBackup mode Network backup,USB HDD,USB writer,SATA writer 4CH 720P AHD DVR Camera kit AHD DVR:H.264main compression4ch 720P real-time coding recordingSupport iPhone,Windows mobile,Blackberry,Symbian,Android.Support TV,VGA,HDMI output synchronouslySupport DHCP,PPPOE,FTP,DNS,DDNS,NTP,UPNP,EMAILSupport 1SATA interface up to maximum 4TB HDD.Support 2USB2.0.Support multiple web browsers(IE,Chrome,Firefox,Safari);Support multiple languages such as English,Finnish,French,German,Greek,Italian,Japanese,Polish,Portuguese,Russian,Spanish,Thai,S-Chinese,T-Chinese and Turkish Easy operation GUI.Camera :1/4OV9712CMOS SensorResolution 720P(1280*720)@25FPSMinimum illumination:0.1Lux/F1.2(0Lux IR ON)ICR cut,day and night control24PCS,Ø5LEDS,IR Distance 20M3.6/4/6mm Fixed lensKey FeaturesTechnical parametersInterfaceVideo input4BNCVideo output1ch VGA,1ch HDMIAudio input1ch RCAAudio output1ch RCAAlarm input0Alarm output0Network interface RJ4510M/100M Adaptive Ethernet portPTZ control One RS485;support multiple PTZ protocols USB2USB portsHard disk1SATA(Each maximum support4T)Wireless3G,WIFI(expand via USB)GeneralPower12V/2ACamera parametersVideoImage Sensor1/3CMOS DSP SensorResolution720P(1280*720)Frame rate1~30fpsTV System NTSC/PALMinimum Illumination0.1Lux/F1.2(0Lux IR ON)Electronics Shutter PAL:1/50～1/100,000s,NTSC:1/60～1/100,000s S/N Ratio More than48DB(AGC OFF)BLC AutoSync System Internal SynchronizationVideo Output 1.0VP-P,75ΩLensLen 3.6/4/6mm Fixed lensView Angle75degreeGeneralInfrared Distance20MInfrared LED24pcsφ5LEDsPower Consumption90MA(IR Off);200MA(IR On)Power Supply DC12VOperating Temperature-10°C~60°CStorage Temperature-20°C~70°C(-4°F~158°F)。

数字网络视频监控系统使用手册目录一、概述 (3)1.1功能介绍 (3)1.1.1.稳定性 (3)1.1.2.先进性 (3)1.1.3.网络化 (3)1.1.4.智能化 (3)1.1.5.人性化 (4)二、界面设置 (5)2.1监视截面 (5)2.2回放界面 (8)2.3设置界面 (9)2.3.1监视设置 (11)2.3.2录象质量 (11)2.3.3侦测及报警 (12)2.3.3.1基本设置 (12)2.3.3.2联动录象 (13)2.3.3.3关联报警盒 (13)2.3.3.4报警上传 (14)2.3.3.5侦测区域 (15)2.4自动工作计划 (16)2.5云台设置 (17)2.6网络认证 (18)2.6.1用户名认证 (18)2.6.2IP地址认证 (18)2.7其它设置 (18)三、网络分控 (20)四、辅助功能 (20)4.1电子地图 (20)4.2报警盒控制 (21)4.3磁盘空间状况 (22)4.4磁盘故障信息 (23)4.5远程连接 (23)4.6语音广播 (24)4.7拨号 (24)4.8远程控制 (24)4.9网络巡更 (25)4.10网络督察 (26)4.11远程升级 (26)4.12用户管理 (27)4.13日志管理 (27)4.14短消息发送 (28)五、附录 (28)5.1一般设置 (28)5.1.1连续录象设置 (28)5.1.2动态监测录象 (29)5.1.3报警联动录象设置 (30)5.1.4时间段划分 (31)5.1.5网络安全机制 (32)5.1.6用户管理策略 (32)5.2附录（二） (32)5.2.1选配外设和功能 (32)5.2.2操作规范 (33)一、概述首先感谢您选用我公司出品的数字监控产品。

本产品是我公司总结多年数字监控产品的销售、开发、客户需求经验而研制出来的，依靠稳定的硬件质量,完善的设计思路，强大的开发队伍,以先进的技术手段为基础，研制生产出的新一代有着超凡功能的智能化监控产品.该产品打破普通数字监控系统单机录像,简单网络控制、单路回放的常规理念,克服了一般硬盘录像机的稳定性差、功能华而不实等缺点。

嵌入式录像机简易操作1后面板说明说明：图中以16路机为例，其中1/2/3路HC及2路HT设备的后面板说明参见，HS机型的后面板说明参见2 遥控器说明将电池装入遥控器1.打开遥控器电池盖2.装入2节7号电池，确认正负极性对应正确3.合上电池盖开始使用遥控器在遥控器上按【设备/DEV】键，然后输入要操作的硬盘录像机的设备号（默认的设备号为“88”，可在“本地设置”进行修改），按遥控器上的【确认/ENTER】键，如果此时硬盘录像机前面板上的“状态”灯变为绿色，表明该设备已被遥控器选中，遥控器操作对该硬盘录像机开始发生作用。

注意：设备被遥控器选中之前，设备面板上、监视器上没有任何提示。

停止使用遥控器在设备处于被遥控器选中的状态时，按【设备/DEV】键，设备面板的“状态”灯熄灭，此时遥控器的任何操作对该硬盘录像机无效。

使用遥控器关机在设备处于被遥控器选中状态时，持续按住遥控器【开关/POWER】键，可以关闭设备。

如果遥控器不能正常工作●检查电池的正负极性●检查电池电量是否用完●检查遥控传感器是否被遮挡●附近是否有荧光灯在使用说明：排除以上情况后若不能正常工作，请更换遥控器；若还是不能正常工作，请及时联系管理员。

3 菜单导航4. 预览设备正常启动后即进入预览画面。

在预览画面上可以看到叠加的日期、时间、通道名称，要重新设置日期、时间、通道名称，屏幕上显示每个通道的录像及报警状态图标，两种状态自动切换显示，按前面板【输入法/A】键可隐藏/显示状态图标。

通道录像状态的图标说明：通道报警状态的图标说明：按【数字键】可以直接切换通道并进行单画面预览，10路机以下按一个数字键可切换到对应的通道，如按2就切换到第2通道；10路机或10路机以上必须按两个数字键才切换到对应的通道，如按02切换到第2通道，按12切换到第12通道。

5登录及修改用户名密码提醒：设备出厂时只有一个用户名admin，缺省的密码为12345，第一次登录时使用此密码。

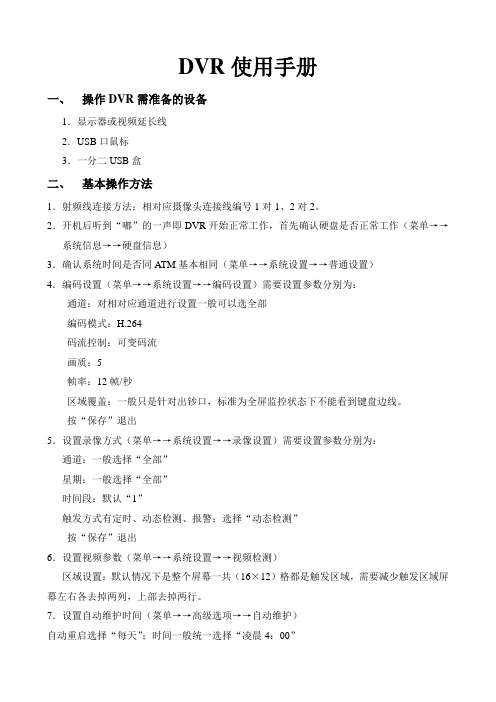

DVR使用手册
一、操作DVR需准备的设备
1．显示器或视频延长线
2．USB口鼠标
3．一分二USB盒
二、基本操作方法
1．射频线连接方法：相对应摄像头连接线编号1对1、2对2。

2．开机后听到“嘟”的一声即DVR开始正常工作，首先确认硬盘是否正常工作（菜单→→系统信息→→硬盘信息）
3．确认系统时间是否同ATM基本相同（菜单→→系统设置→→普通设置）
4．编码设置（菜单→→系统设置→→编码设置）需要设置参数分别为：
通道：对相对应通道进行设置一般可以选全部
编码模式：H.264
码流控制：可变码流
画质：5
帧率：12帧/秒
区域覆盖：一般只是针对出钞口，标准为全屏监控状态下不能看到键盘边线。

按“保存”退出
5．设置录像方式（菜单→→系统设置→→录像设置）需要设置参数分别为：通道：一般选择“全部”
星期：一般选择“全部”
时间段：默认“1”
触发方式有定时、动态检测、报警；选择“动态检测”
按“保存”退出
6．设置视频参数（菜单→→系统设置→→视频检测）
区域设置：默认情况下是整个屏幕一共（16×12）格都是触发区域，需要减少触发区域屏幕左右各去掉两列，上部去掉两行。

7．设置自动维护时间（菜单→→高级选项→→自动维护）
自动重启选择“每天”；时间一般统一选择“凌晨4：00”
8．设置完参数后需要重启一次DVR（菜单→→关闭系统→→重启系统）9．重启DVR后进行录像查询（菜单→→录像查询）
三、录像拷贝（菜单→→文家备份→→备份操作）
建议：使用鼠标进行操作，特别是进行录像拷贝时候，防止误操作的出现。

大华专用DH-DVR系列嵌入式硬盘录像机操作说明书一、登录系统：正常开机界面如下图所示：单击鼠标左键进入登录系统界面，如下图所示：（单击鼠标左键相当于确定键，单击鼠标右键相当于取消键）选择自己的用户名并输入对应的密码，单击确定即可进入控制面板。

默认的管理员为：888888，密码为：888888。

（在高级选项→用户管理下面可以更改用户名及密码）。

控制面板主菜单如下图所示：提示：鼠标指到相应的选项上时，下面的提示栏会显示出该选项的具体功能，简单易懂。

二、录像回放：进入主菜单→录像查询，会出现下图所示的录像查询界面：选择所要查询录像的具体日期、时间、录像类型及通道号，点击上图中的红圈所指的查询按钮即可显示相应的录像资料。

鼠标双击录像资料列表进行回放。

回放过程中，可以点击上图下方所对应的按钮进行快进、慢放、暂停等操作。

三、录像设置：1、全实时录像：在系统设置 录像设置中，选择相应的通道、星期、时间段、录像类型进行设置。

*注意*：选择时间段时，每个通道应分开设置，时间段不应有时间重叠；选择星期时应选择“全”，避免有的通道出现未按要求录像的情况。

2、动态检测录像：第一步：在系统设置 视频检测中，选择相应的通道进行设置。

不同通道要分别进行设置，录像通道是指当视频有动态变化时需要录像的通道。

视频检测的有效区域在区域后的“设置”里进行设置，如下图所示：粉红色表示有效区域。

第二步：在系统设置 录像设置中，选择动态检测并进行时间段等的设置。

*注意*：选择时间段时，每个通道应分开设置，时间段不应有时间重叠；选择星期时应选择“全”，避免有的通道出现未按要求录像的情况。

3、报警录像：报警录像的设置与视频检测录像的设置类似，这里不再详细说明。

4、录像设置示例：当设置每天所有通道00:00-8:00 动态录像；8:00-17:30 全实时录像；17:30-24:00 动态录像时，设置图例如下图所示：*注意*：录像控制的优先级是：手动录像>普通录像>动态检测录像>报警录像意思就是：如果手动录像设置为关闭，那么普通录像、动态检测录像以及报警录像的设置都将不起作用。

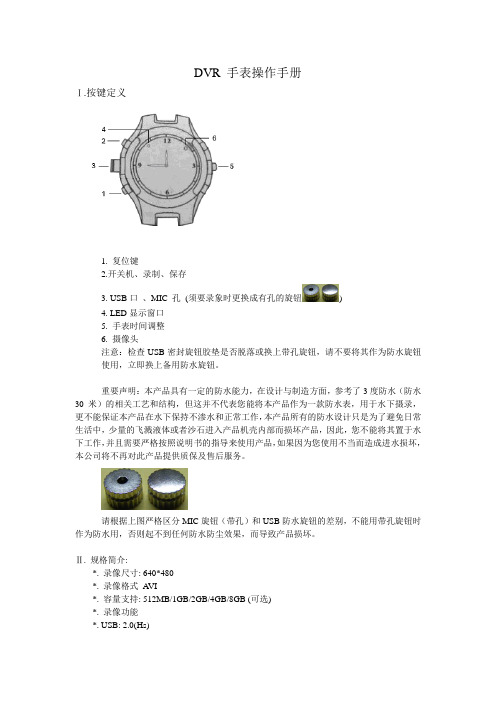

DVR 手表操作手册Ⅰ.按键定义1. 复位键2.开关机、录制、保存3. USB口、MIC 孔(须要录象时更换成有孔的旋钮)4. LED显示窗口5. 手表时间调整6. 摄像头注意：检查USB密封旋钮胶垫是否脱落或换上带孔旋钮，请不要将其作为防水旋钮使用，立即换上备用防水旋钮。

重要声明：本产品具有一定的防水能力，在设计与制造方面，参考了3度防水（防水30米）的相关工艺和结构，但这并不代表您能将本产品作为一款防水表，用于水下摄录，更不能保证本产品在水下保持不渗水和正常工作，本产品所有的防水设计只是为了避免日常生活中，少量的飞溅液体或者沙石进入产品机壳内部而损坏产品，因此，您不能将其置于水下工作，并且需要严格按照说明书的指导来使用产品，如果因为您使用不当而造成进水损坏，本公司将不再对此产品提供质保及售后服务。

请根据上图严格区分MIC旋钮（带孔）和USB防水旋钮的差别，不能用带孔旋钮时作为防水用，否则起不到任何防水防尘效果，而导致产品损坏。

Ⅱ. 规格简介:*. 录像尺寸: 640*480*. 录像格式A VI*. 容量支持: 512MB/1GB/2GB/4GB/8GB (可选)*. 录像功能*. USB: 2.0(Hs)*. 高容量聚合物锂离子电池:最大连续工作1．5小时(Max)*. 以下系统无须安装驱动: Windows ME/ 2000/ XP/ Mac OS 9.2.2 以上(windows98SE 除外)III. 操作说明:1.开关机/ 保存:长按“PLAY”键3秒左右. 黄色LED亮表示DVR启动中并将自动进入录像模式. 大约8秒后黄色LED将会连续闪3次并关闭，表示录像开始. 录像过程中长按“PLAY”键3秒DVR将保存后自动关机(蓝色灯连闪三次)Note:: 当内存空间不足或电量不足时，DVR会自动关机2.无驱PC Camera (电脑摄像头)功能: 当连接到电脑后(电脑应该显示”可移动磁盘”)时，再次按下“Play”键DVR将会自动转为摄像头模式注：此功能只支持Win2000以上操作系统，如果你的系统在按下Play键后无法自动安装驱动，请检查你的系统文件是否完整.2.复位键: 当DVR对于操作无任何反应时可使用此按键对系统进行复位IV．充电或连接电脑读取文件.内置可充电锂离子电池，充电或连接电脑时，首先把USB线插入DVR端，再把另外一端连接电脑或者充电器，连接成功后，蓝色指示灯将工作，如果蓝色指示灯灭掉，黄色指示灯亮起表明电量已至90%.左右再充半个小时左右可吧电池完全充满.V. 时间更改DVR 系统时间可通过2种方法更改1. 正确连接DVR至电脑，直接更改光盘中“GetSysTime.ext”文件夹的SystemTime.txt 文件中的时间并把此文件置于DVR盘符之根目录即可.2. 正确连接DVR至电脑，执行光盘中“GetSysTime.ext”文件，将会出现以下窗口,“OSdate & time”为电脑系统时间，如果无误，点击Get System Time 按钮，再点确定，即可将最新时间写入DVR即可.VI．注意事项●使用场合：请严格遵守国家相关法令，不得将此产品用于任何非法用途，否则后果自负。

AHD摄像机使用OSD尾线切换制式和视频信号操作指南
目前工厂生产的AHD摄像机主要有100万和130万两种，其中每种方案使用两款不同的PCB，其功能和操作都一样，只是生产过程中尾线的线序有所不同，如下图所示：
1
、这两款主板的背面排插所对应的OSD尾线线序有所不同，区别在于3P和6P
端口，，如下图所示：
2P:红黑3P:黄黑红6P:紫灰白绿橙空2P:红黑3P:红黑黄6P:空橙灰紫绿白东日信博罡扇广联
6P
3P
3P
6P
2、当用OSD线材连接好主板以后，连通电源和AHD-DVR后，只需要操作OSD按键就可以实现720P和960H信号格式的转换，如图所示：
3、AHD摄像机的P/N制可以通过OSD按键直接操作，连通电源和AHD-DVR后，也可以使用菜单指示进行切换，如下图所示：
★方式一：
★方式二：将AHD摄像机连通电源和AHD-DVR后，如果没有显示图像，也可使用自动识别P./N制的AHD-DVR进行设置，先按一下OSD菜单，然后逐步进行设置，如图：
往左长按不放2~3秒，可切换视频信号至960H模式。

往右长按不放2~3
秒，可切换视频信
号至720P模式。

往下长按2~3秒可进行P/N制式切换。

然后按OSD按键左右进行切换，最后需要保存&退出。

DVR硬盘录像机操作说明
一、界面介绍：
1、主界面
主界面由菜单栏、操作按钮、状态栏构成。

菜单栏是DVR的主要功能菜单，可以完成大部分操作指令；操作按钮是快速控制的重要工具；状态栏显示DVR的信息，如录像状态，录像时间，显示文件名称等。

这个界面可以显示DVR中的录像文件，并允许选择将文件复制到USB 磁盘中，以便进行数据备份。

3、报警输入/输出界面
这个界面可以设置报警输入/输出以及报警响应行为，例如当报警输入检测到报警时，DVR将同时发出视频报警和声音报警。

4、网络设置/远程访问界面
这个界面可以设置网络参数，以便接入互联网，并使用远程访问软件及移动设备进行远程监控及管理。

5、存储设置界面
存储设置界面可以设置录像位置，存储设备，录像时间间隔及文件大小等。

二、录像设置：
1、单通道录像设置
在DVR的主界面选择”单通道”菜单，进入单通道录像设置界面，可以设置单独录制通道的录像模式，时间段，录像清晰度等。

2、批量设置
在DVR的主界面选择“批量设置”菜单，进入批量录像设置界面，可以选择多个通道同时进行录像设置。

目录第一章产品说明 (2)1.1 产品概述 (2)1.2 技术参数 (2)第二章产品外观结构介绍 (3)2.1面板说明 (3)2.2产品接口说明 (4)2.3遥控器说明 (5)第三章操作系统说明 (5)3.1开/关机 (5)3.2预览 (5)3.3菜单基本操作说明 (6)3.3.1进入菜单模式 (6)3.3.2菜单组成说明 (6)3.3.3退出菜单模式 (6)3.4主菜单介绍 (6)3.5录像回放 (7)3.5.1 视频搜索 (7)3.5.2回放工具条 (7)3.6手动录像 (8)3.7云台控制 (8)3.8菜单 (8)3.8.1录像查询 (8)3.8.2文件备份 (9)3.8.3系统设置 (9)3.8.3.1普通设置 (9)3.8.3.2编码设置 (10)3.8.3.3录像设置 (11)3.8.3.4网络设置 (11)3.8.3.5显示设置 (12)3.8.3.6移动侦测 (13)3.8.3.7云台设置 (13)3.8.3.8报警设置 (14)3.8.4管理工具 (15)3.8.4.1用户管理 (15)3.8.4.2硬盘管理 (15)3.8.4.3系统维护 (16)3.8.4.4恢复出厂 (16)3.9系统信息 (16)3.9.1硬盘信息 (17)3.9.2系统信息 (17)3.9.3日志信息 (17)3.10退出登录 (17)第一章产品说明1.1 产品概述本设备是专为安防领域设计的一款数字监控产品，它采用了嵌入式处理器和嵌入式操作系统，结合了IT 领域各项最新技术，如视音频压缩/解压缩、大容量硬盘记录、TCP/IP 网络等技术，代码固化在FLASH 中，使得系统运行更稳定。

本设备同时具备数字视音频录像机（DVR）和数字视音频服务器（DVS）的特性，既可本地独立工作，也可连网组成一个强大的安全监控网。

可应用于银行、电信、电力、司法、交通、小区、工厂、仓库、水利设施等各领域、各部门的安全防范。

1.2 技术参数型号4路DVR 8路DVR 16路DVR操作系统嵌入式Linux操作系统系统资源同时4/8/16路CIF全实时录像与网传、1或4路CIF回放操作界面图形化操作界面，支持鼠标、面板、遥控器操作视频标准PAL、NTSC图像压缩H.264音频压缩ADPCM录像方式手动、定时、报警、移动侦测录像查询时间检索、事件检索、通道检索、日志检索备份方式网络备份、USB备份视频输入4路BNC 8路BNC 16路BNC视频输出1路BNC，1路VGA输出（选配）音频输入2路2路2路音频输出1路1路1路监视质量PAL：720x576（D1）；NTSC：720x480（D1）回放质量PAL：352x288（CIF）；NTSC：352x240（CIF）图像控制6档可调移动侦测每个通道的检测区域为(16×16)，可设置多级灵敏度画面显示1、4画面显示1、4、8画面显示1、4、9、16画面显示录像速度PAL：25帧/秒(可调)NTSC：30帧/秒(可调)录像保存本机硬盘、网络本地回放1或4路CIF回放报警输入 4 (选配) 4路(选配) 4路(选配)报警输出 1 (选配) 1路(选配) 1路(选配)云台控制RS485硬盘接口1个SATA接口1个SATA接口网络接口RJ45 10M/100M自适应以太网口USB接口1个USB2.0高速接口；1个USB1.1接口电源12V 电源1.3 开箱检查和线缆连接1.3.1 开箱检查首先，请检查设备的包装是否有明显的损坏。

数字硬盘录像机产品说明书 2020-11-27产品说明书——混合高清数字硬盘录像机混合高清数字硬盘录像机产品说明书 2020-11-27 非常感谢您购买我公司的产品，如您有任何疑问或需求请随时联系我们。

本说明书适用的产品为混合高清数字硬盘录像机，包括的产品型号是：MBH-6404L、MBH-6408L及MBH-6416L。

我公司将根据产品功能的增强或变化而更新本说明书的内容，并将定期改进及更新本说明书中描述的软件产品，更新的内容将会在本说明书的新版本中说明，恕不另行通知。

本说明书中内容仅为用户提供指导作用，不保证与实物完全一致，请以实物为准。

目录1. 产品概述 (7)1.1. 产品简介 (7)1.2. 功能特性 (7)2. 操作说明 (10)2.1. 前面板说明 (11)2.2. 后面板接口说明 (12)2.2.1. MBH-6404L后面板 (12)2.2.2. MBH-6408L后面板 (13)2.2.3. MBH-6416L后面板 (14)2.3. 遥控器操作说明 (15)2.4. 鼠标操作说明 (16)2.5. 输入法说明 (16)2.6. 界面说明 (17)2.6.1. 界面元素说明 (17)2.6.2. 常用按钮说明 (18)2.6.3. 预览窗口图标说明 (18)2.7. 菜单说明 (19)2.7.1. 主菜单 (19)2.7.2. 右键菜单 (19)2.7.3. 状态菜单 (20)3. 安装与连接 (20)3.1. 安装注意事项 (20)3.2. 安装硬盘 (21)第3页共 104 页3.3. 外设连接 (22)3.3.1. 基本设备连接 (22)3.3.2. 报警设备/云台设备连接 (23)4. 系统功能介绍 (24)4.1. 开机向导 (24)4.2. 登录/关机 (27)4.2.1. 正常登录 (27)4.2.2. 临时登录 (28)4.2.3. 关闭系统 (29)4.3. 视频端口配置 (30)4.4. 视频管理 (31)4.4.1. 搜索设备 (32)4.4.2. 添加设备 (32)4.4.3. 删除设备 (34)4.4.4. 本机网络设置 (35)4.4.5. 一键设置IP (36)4.4.6. 维护网络摄像机设备 (37)4.5. 远程设置 (42)4.5.1. 查看远程网络摄像机 (42)4.5.2. 设置时间 (43)4.5.3. 用户管理 (44)4.5.4. 维护系统 (47)4.5.5. 系统日志 (49)4.6. 画面布局 (50)4.7. 画面轮显 (50)第4页共 104 页4.8. 电子放大 (51)4.9. 视频调节 (52)4.10. 云台控制 (55)4.10.1. 设置预置点 (55)4.10.2. 设置巡航线 (56)4.10.3. 设置轨迹与守望 (57)4.10.4. 设置扫描 (58)4.10.5. 设置辅助 (59)4.10.6. 设置485云台 (60)4.11. 连接管理 (61)4.12. 抓图功能 (62)4.12.1. 快照抓取 (62)4.12.2. 抓图查询 (63)4.12.3. 图片备份 (64)4.13. 录像功能 (65)4.13.1. 设置手动录像 (65)4.13.2. 设置定时录像 (66)4.13.3. 查询回放录像 (67)4.13.4. 回放控制 (69)4.13.5. 录像备份 (70)4.14. 清除报警 (71)4.15. 系统设置 (72)4.15.1. 常规设置 (72)4.15.2. 时间设置 (73)4.15.3. 用户设置 (75)第5页共 104 页4.15.4. 预览设置 (77)4.15.5. 视频遮挡设置 (78)4.15.6. 码流设置 (81)4.15.7. 音频设置 (82)4.15.8. 网络设置 (84)4.15.9. 网络服务设置 (86)4.15.10. 邮件设置 (88)4.15.11. 移动检测报警设置 (89)4.15.12. 预览或录像码流丢失报警设置 (92)4.15.13. 设备报警设置 (94)4.15.14. 报警预约设置 (97)4.15.15. 系统日志 (99)4.15.16. 系统维护 (100)4.15.17. 系统信息 (102)4.15.18. 存储设备 (103)第6页共 104 页1.产品概述1.1. 产品简介MBH-6400L系列的产品是我司推出的新一代混合高清数字硬盘录像机，它集图像处理技术、网络技术、存储技术、智能化技术和结构技术等技术于一体的高端监控存储设备。
