中科院半导体所半导体物理10.11年真题答案

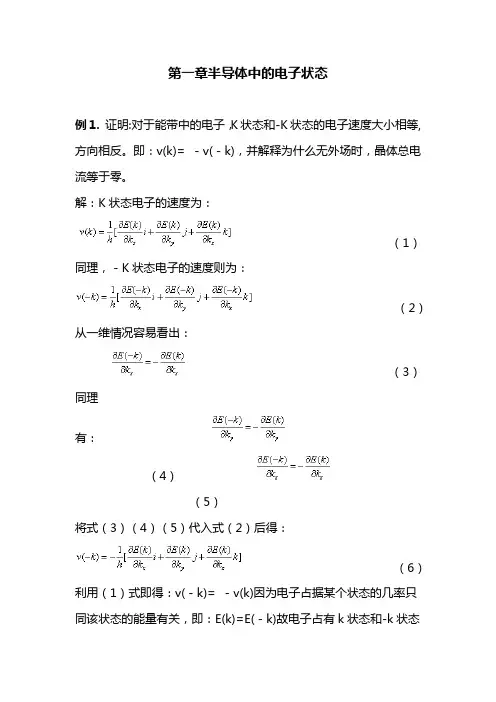

第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。

即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。

解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。

例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。

试求：（1）能带的宽度；（2）能带底部和顶部电子的有效质量。

解：（1）由E(k)关系（1）（2）令得：当时，代入（2）得：对应E(k)的极小值。

当时，代入（2）得：对应E(k)的极大值。

根据上述结果，求得和即可求得能带宽度。

故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题：1 什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。

2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。

3 试指出空穴的主要特征。

4 简述Ge、Si和GaAs的能带结构的主要特征。

5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。

求：（1）能带宽度；（2）能带底和能带顶的有效质量。

6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同？原子中内层电子和外层电子参与共有化运动有何不同？7晶体体积的大小对能级和能带有什么影响？8描述半导体中电子运动为什么要引入“有效质量”的概念？用电子的惯性质量描述能带中电子运动有何局限性？9 一般来说，对应于高能级的能带较宽，而禁带较窄，是否如此？为什么？10有效质量对能带的宽度有什么影响？有人说：“有效质量愈大，能量密度也愈大，因而能带愈窄。

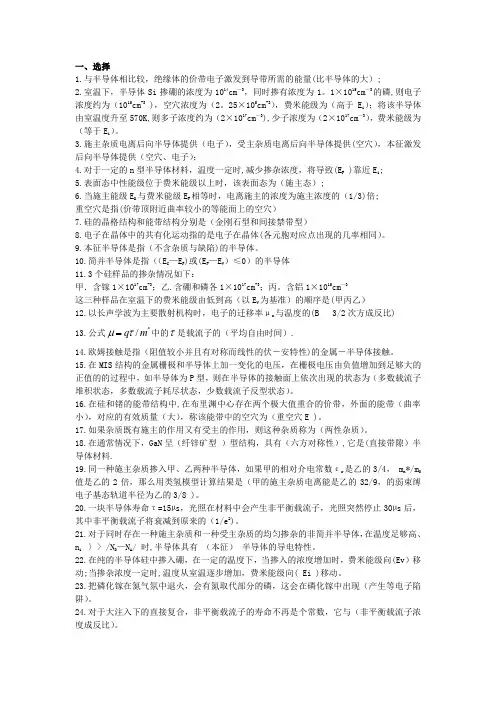

一、选择1.与半导体相比较，绝缘体的价带电子激发到导带所需的能量(比半导体的大）;2.室温下，半导体Si 掺硼的浓度为1014cm —3，同时掺有浓度为1。

1×1015cm —3的磷,则电子浓度约为（1015cm -3 )，空穴浓度为（2。

25×105cm -3），费米能级为（高于E i ）；将该半导体由室温度升至570K,则多子浓度约为（2×1017cm —3),少子浓度为（2×1017cm —3），费米能级为（等于E i ）。

3.施主杂质电离后向半导体提供（电子），受主杂质电离后向半导体提供(空穴），本征激发后向半导体提供（空穴、电子）；4.对于一定的n 型半导体材料，温度一定时,减少掺杂浓度，将导致(E F )靠近E i ;5.表面态中性能级位于费米能级以上时，该表面态为（施主态）;6.当施主能级E D 与费米能级E F 相等时，电离施主的浓度为施主浓度的（1/3)倍;重空穴是指(价带顶附近曲率较小的等能面上的空穴）7.硅的晶格结构和能带结构分别是（金刚石型和间接禁带型）8.电子在晶体中的共有化运动指的是电子在晶体(各元胞对应点出现的几率相同）。

9.本征半导体是指（不含杂质与缺陷)的半导体。

10.简并半导体是指（（E C —E F )或(E F —E V ）≤0）的半导体11.3个硅样品的掺杂情况如下：甲．含镓1×1017cm -3；乙.含硼和磷各1×1017cm -3；丙。

含铝1×1015cm —3这三种样品在室温下的费米能级由低到高（以E V 为基准）的顺序是(甲丙乙）12.以长声学波为主要散射机构时，电子的迁移率μn 与温度的(B 3/2次方成反比)13.公式*/q m μτ=中的τ是载流子的（平均自由时间）.14.欧姆接触是指（阻值较小并且有对称而线性的伏－安特性)的金属－半导体接触。

15.在MIS 结构的金属栅极和半导体上加一变化的电压，在栅极电压由负值增加到足够大的正值的的过程中，如半导体为P 型，则在半导体的接触面上依次出现的状态为（多数载流子堆积状态，多数载流子耗尽状态，少数载流子反型状态）。

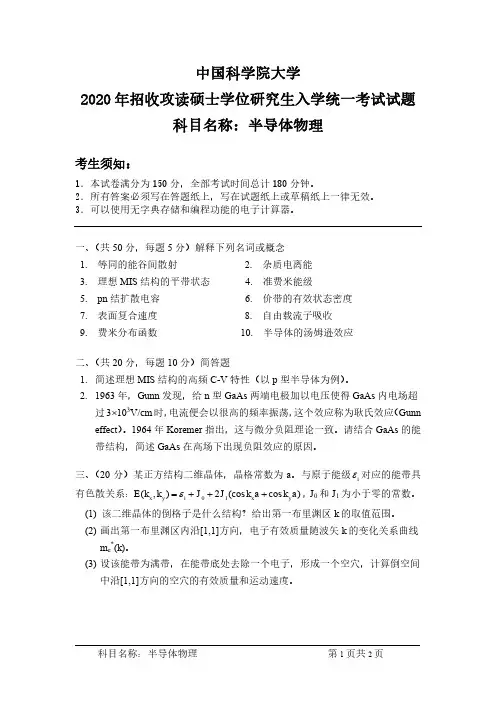

中国科学院大学2020年招收攻读硕士学位研究生入学统一考试试题科目名称：半导体物理考生须知：1．本试卷满分为150分，全部考试时间总计180分钟。

2．所有答案必须写在答题纸上，写在试题纸上或草稿纸上一律无效。

3．可以使用无字典存储和编程功能的电子计算器。

一、（共50分，每题5分）解释下列名词或概念1. 等同的能谷间散射2. 杂质电离能3. 理想MIS 结构的平带状态4. 准费米能级5. pn 结扩散电容6. 价带的有效状态密度7. 表面复合速度 8. 自由载流子吸收9. 费米分布函数 10. 半导体的汤姆逊效应二、（共20分，每题10分）简答题1. 简述理想MIS 结构的高频C-V 特性（以p 型半导体为例）。

2. 1963年，Gunn 发现，给n 型GaAs 两端电极加以电压使得GaAs 内电场超过3⨯103V/cm 时，电流便会以很高的频率振荡，这个效应称为耿氏效应（Gunn effect ）。

1964年Koremer 指出，这与微分负阻理论一致。

请结合GaAs 的能带结构，简述GaAs 在高场下出现负阻效应的原因。

三、（20分）某正方结构二维晶体，晶格常数为a 。

与原子能级i ε对应的能带具有色散关系：)cos (cos 2),(10a k a k J J k k E y x i y x +++=ε，J 0和J 1为小于零的常数。

(1) 该二维晶体的倒格子是什么结构？给出第一布里渊区k 的取值范围。

(2) 画出第一布里渊区内沿[1,1]方向，电子有效质量随波矢k 的变化关系曲线m e *(k )。

(3) 设该能带为满带，在能带底处去除一个电子，形成一个空穴，计算倒空间中沿[1,1]方向的空穴的有效质量和运动速度。

四、（20分）掺硼的非简并p型硅中含有一定浓度的铟，在室温（300K）下，测得电阻率ρ＝2.84Ω·cm。

已知所掺硼浓度为N A1＝1016cm-3，硼的电离能ΔE A1＝E A1－E V＝0.045eV，铟的电离能ΔE A2＝E A2－E V＝0.16eV。

半导体物理习题及答案复习思考题与自测题1.原子中的电子与晶体中电子受势场作用情况以及运动情况有何不同, 原子中内层电子与外层电子参与共有化运动有何不同。

答:原子中的电子就是在原子核与电子库伦相互作用势的束缚作用下以电子云的形式存在,没有一个固定的轨道;而晶体中的电子就是在整个晶体内运动的共有化电子,在晶体周期性势场中运动。

当原子互相靠近结成固体时,各个原子的内层电子仍然组成围绕各原子核的封闭壳层,与孤立原子一样;然而,外层价电子则参与原子间的相互作用,应该把它们瞧成就是属于整个固体的一种新的运动状态。

组成晶体原子的外层电子共有化运动较强,其行为与自由电子相似,称为准自由电子,而内层电子共有化运动较弱,其行为与孤立原子的电子相似。

2、描述半导体中电子运动为什么要引入"有效质量"的概念, 用电子的惯性质量描述能带中电子运动有何局限性。

答:引进有效质量的意义在于它概括了半导体内部势场的作用,使得在解决半导体中电子在外力作用下的运动规律时,可以不涉及半导体内部势场的作用。

惯性质量描述的就是真空中的自由电子质量,而不能描述能带中不自由电子的运动,通常在晶体周期性势场作用下的电子惯性运动,成为有效质量3、一般来说, 对应于高能级的能带较宽,而禁带较窄,就是否如此,为什么？答:不就是,能级的宽窄取决于能带的疏密程度,能级越高能带越密,也就就是越窄;而禁带的宽窄取决于掺杂的浓度,掺杂浓度高,禁带就会变窄 ,掺杂浓度低,禁带就比较宽。

4、有效质量对能带的宽度有什么影响,有人说:"有效质量愈大,能量密度也愈大,因而能带愈窄、就是否如此,为什么？答:有效质量与能量函数对于K的二次微商成反比,对宽窄不同的各个能带,1(k)随k的变化情况不同,能带越窄,二次微商越小,有效质量越大,内层电子的能带窄,有效质量大;外层电子的能带宽,有效质量小。

5、简述有效质量与能带结构的关系;答:能带越窄,有效质量越大,能带越宽,有效质量越小。

半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。

A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。

A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。

A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。

A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。

A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。

A、变大，变小 ;B、变小，变大;C、变小，变小;D、变大，变大。

7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。

A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。

A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为：( B )。

A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止t??后，其中非平衡载流子将衰减为原来的( A )。

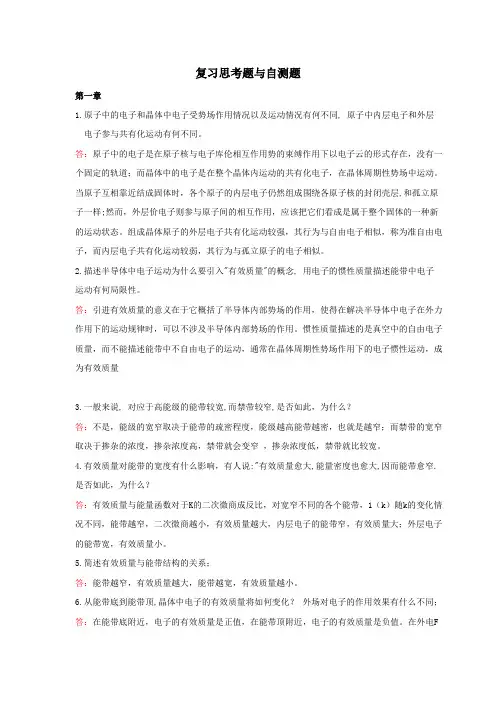

复习思考题与自测题第一章1.原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同, 原子中内层电子和外层电子参与共有化运动有何不同。

答：原子中的电子是在原子核与电子库伦相互作用势的束缚作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。

当原子互相靠近结成固体时，各个原子的内层电子仍然组成围绕各原子核的封闭壳层,和孤立原子一样;然而，外层价电子则参与原子间的相互作用，应该把它们看成是属于整个固体的一种新的运动状态。

组成晶体原子的外层电子共有化运动较强，其行为与自由电子相似，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相似。

2.描述半导体中电子运动为什么要引入"有效质量"的概念, 用电子的惯性质量描述能带中电子运动有何局限性。

答：引进有效质量的意义在于它概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

惯性质量描述的是真空中的自由电子质量，而不能描述能带中不自由电子的运动，通常在晶体周期性势场作用下的电子惯性运动，成为有效质量3.一般来说, 对应于高能级的能带较宽,而禁带较窄,是否如此，为什么？答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于掺杂的浓度，掺杂浓度高，禁带就会变窄，掺杂浓度低，禁带就比较宽。

4.有效质量对能带的宽度有什么影响，有人说:"有效质量愈大,能量密度也愈大,因而能带愈窄.是否如此，为什么？答：有效质量与能量函数对于K的二次微商成反比，对宽窄不同的各个能带，1（k）随k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。

5.简述有效质量与能带结构的关系；答：能带越窄，有效质量越大，能带越宽，有效质量越小。

一、填空题1．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放 电子 。

这种杂质称 施主 杂质；相应的半导体称 N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做 扩散 运动；在半导体存在外加电压情况下，载流子将做 漂移 运动。

3．n o p o =n i 2标志着半导体处于 平衡 状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？不变 ；当温度变化时，n o p o 改变否？ 改变 。

4．非平衡载流子通过 复合作用 而消失， 非平衡载流子的平均生存时间 叫做寿命τ，寿命τ与 复合中心 在 禁带 中的位置密切相关，对于强p 型和 强n 型材料，小注入时寿命τn 为 ，寿命τp 为 .5． 迁移率 是反映载流子在电场作用下运动难易程度的物理量， 扩散系数 是反映有浓度梯度时载 qn n 0=μ ，称为 爱因斯坦 关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射 和 晶格振动散射 。

前者在 电离施主或电离受主形成的库伦势场 下起主要作用，后者在 温度高 下起主要作用。

7．半导体中浅能级杂质的主要作用是 影响半导体中载流子浓度和导电类型 ；深能级杂质所起的主要作用 对载流子进行复合作用 。

8、有3个硅样品，其掺杂情况分别是：甲 含铝1015cm -3 乙. 含硼和磷各1017 cm -3 丙 含镓1017 cm -3 室温下，这些样品的电阻率由高到低的顺序是 乙 甲 丙 。

样品的电子迁移率由高到低的顺序是甲丙乙 。

费米能级由高到低的顺序是 乙> 甲> 丙 。

9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那么 T k E E F C 02>- 为非简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。

10．当P-N 结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为 PN 结击穿 ，其种类为： 雪崩击穿 、和 齐纳击穿（或隧道击穿） 。

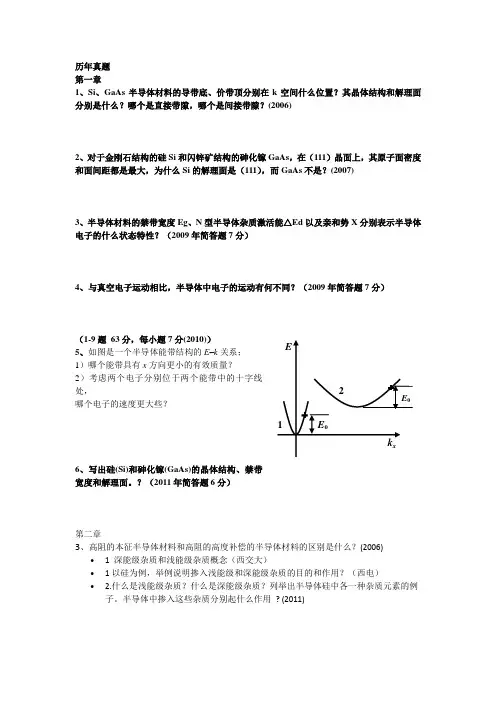

第一章1、Si、GaAs半导体材料的导带底、价带顶分别在k空间什么位置？其晶体结构和解理面分别是什么？哪个是直接带隙，哪个是间接带隙？(2006)2、对于金刚石结构的硅Si和闪锌矿结构的砷化镓GaAs，在（111）晶面上，其原子面密度和面间距都是最大，为什么Si的解理面是（111），而GaAs不是？(2007)3、半导体材料的禁带宽度Eg、N型半导体杂质激活能△Ed以及亲和势X分别表示半导体电子的什么状态特性？（2009年简答题7分）4、与真空电子运动相比，半导体中电子的运动有何不同？（2009年简答题7分）（1-9题63分，每小题7分(2010)）Array 5、如图是一个半导体能带结构的E–k关系；1）哪个能带具有x方向更小的有效质量？2）考虑两个电子分别位于两个能带中的十字线处，哪个电子的速度更大些？6、写出硅(Si)和砷化镓(GaAs)的晶体结构、禁带宽度和解理面。

？（2011年简答题6分）第二章3、高阻的本征半导体材料和高阻的高度补偿的半导体材料的区别是什么？(2006)• 1 深能级杂质和浅能级杂质概念（西交大）•1以硅为例，举例说明掺入浅能级和深能级杂质的目的和作用？（西电）• 2.什么是浅能级杂质？什么是深能级杂质？列举出半导体硅中各一种杂质元素的例子。

半导体中掺入这些杂质分别起什么作用? (2011)• 11、定性画出N 型半导体样品，载流子浓度n 随温度变化的曲线（全温区），讨论各段的物理意义，并标出本征激发随温度的曲线。

设该样品的掺杂浓度为ND 。

比较两曲线，论述宽带隙半导体材料器件工作温度范围更宽。

(2006-20分)• ４、室温下，一N 型样品掺杂浓度为Nd ，全部电离。

当温度升高后，其费米能级如何变化？为什么？一本征半导体，其费米能级随温度升高如何变化？为什么？（2007）• 4、一块N 型半导体，随温度升高，载流子浓度如何变化？费米能级如何变化？（2009）• 7、定性说明掺杂半导体费米能级与掺杂浓度和温度的关系是怎样的？（2010）• 10、（20分）设某一种半导体材料室温下（300 K ）本征载流子浓度为1.0 × 1010cm−3，价带和导带有效状态密度N V = N C = 1019 cm−3， • 1） 求禁带宽度；• 2） 如果掺入施主杂质N D = 1016 cm−3，求300 K 下，热平衡下的电子和空穴浓度；• 3） 对于上面的样品，在又掺入N A = 2 × 1016 cm−3的受主杂质后，求新的热平衡电子和空穴浓度（300 K ）。

第一篇 习题 半导体中得电子状态1-1、 什么叫本征激发？温度越高，本征激发得载流子越多，为什么？试定性说明之。

1-2、 试定性说明Ge 、Si 得禁带宽度具有负温度系数得原因。

1-3、 试指出空穴得主要特征。

1-4、简述Ge 、Si 与GaAS 得能带结构得主要特征。

1-5、某一维晶体得电子能带为[])sin(3.0)cos(1.01)(0ka ka E k E --=其中E 0=3eV ，晶格常数a=5х10-11m 。

求：（1） 能带宽度；（2） 能带底与能带顶得有效质量。

第一篇 题解 半导体中得电子状态刘诺 编1-1、 解：在一定温度下，价带电子获得足够得能量（≥E g ）被激发到导带成为导电电子得过程就就是本征激发。

其结果就是在半导体中出现成对得电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需得能量变小，将会有更多得电子被激发到导带中。

1-2、 解：电子得共有化运动导致孤立原子得能级形成能带，即允带与禁带。

温度升高，则电子得共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间得禁带相对变窄。

反之，温度降低，将导致禁带变宽。

因此，Ge 、Si 得禁带宽度具有负温度系数。

1-3、 解： 空穴就是未被电子占据得空量子态，被用来描述半满带中得大量电子得集体运动状态，就是准粒子。

主要特征如下：A 、荷正电：+q ；B 、空穴浓度表示为p （电子浓度表示为n ）；C 、E P =-E nD、m P*=-m n*。

1-4、解：（1）Ge、Si:a）Eg (Si：0K) = 1、21eV；Eg (Ge：0K) = 1、170eV；b）间接能隙结构c）禁带宽度E g随温度增加而减小；（2）GaAs：a）E g（300K）第二篇习题-半导体中得杂质与缺陷能级刘诺编2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？施主电离前后有何特征？试举例说明之，并用能带图表征出n型半导体。

半导体物理学习题答案（有目录）半导体物理习题解答目录1－1．（P32）设晶格常数为a的一维晶格，导带极小值附近能量E c（k）和价带极大值附近能量E v（k）分别为： (2)1－2．（P33）晶格常数为0.25nm的一维晶格，当外加102V/m，107V/m的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

(3)3－7．（P81）①在室温下，锗的有效状态密度Nc＝1.05×1019cm－3，Nv＝5.7×1018cm－3，试求锗的载流子有效质量mn*和mp*。

(3)3－8．（P82）利用题7所给的Nc和Nv数值及Eg＝0.67eV，求温度为300k和500k时，含施主浓度ND＝5×1015cm-3，受主浓度NA＝2×109cm-3的锗中电子及空穴浓度为多少？ (4)3－11．（P82）若锗中杂质电离能△ED＝0.01eV，施主杂质浓度分别为ND＝1014cm-3及1017cm-3，计算(1)99%电离，(2)90%电离，(3)50%电离时温度各为多少？ (5)3－14．（P82）计算含有施主杂质浓度ND＝9×1015cm-3及受主杂质浓度为1.1×1016cm-3的硅在300k 时的电子和空穴浓度以及费米能级的位置。

(6)3－18．（P82）掺磷的n型硅，已知磷的电离能为0.04eV，求室温下杂质一般电离时费米能级的位置和磷的浓度。

(7)3－19．（P82）求室温下掺锑的n型硅，使EF＝(EC＋ED)/2时的锑的浓度。

已知锑的电离能为0.039eV。

(7)3－20．（P82）制造晶体管一般是在高杂质浓度的n型衬底上外延一层n型的外延层，再在外延层中扩散硼、磷而成。

①设n型硅单晶衬底是掺锑的，锑的电离能为0.039eV，300k时的EF位于导带底下面0.026eV处，计算锑的浓度和导带中电子浓度。

(8)4－1．（P113）300K时，Ge的本征电阻率为47Ω.cm，如电子和空穴迁移率分别为3900cm2/V.S和1900cm2/V.S，试求本征Ge的载流子浓度。

赣 南 师 范 学 院第1页 共2页2010–2011学年第一学期期末考试参考答案（A 卷）开课学院：物电学院 课程名称：半导体物理学 考试形式：闭卷，所需时间：120分钟注意事项：1、教师出题时请勿超出边界虚线；2、学生答题前将密封线外的内容填写清楚，答题不得超出密封线；3、答题请用蓝、黑钢笔或圆珠笔。

一、填空题（共30分，每空1分） 1、 电子 空穴 电子 2、 替位式 间隙式 3、 01()1exp()Ff E E E k T=-+ 在热平衡状态下，电子在允许的量子态上如何分布0()F E E k TB f E e--= 前者受泡利不相容原理的限制4、 电子 空穴 00n p 电子-空穴对 n p = 多数 少数 多数 注入的非平衡多数载流子浓度比平衡时的多数载流子浓度小得多 少数 注入的非平衡少数载流子浓度比平衡时的少数载流子浓度大得多5、 电子在导带和价带之间的直接跃迁，引起电子和空穴的直接复合 电子和空穴通过禁带的能级（复合中心）进行复合 发射光子 发射声子 将能量给予其它载流子，增加它们的动能6、 半导体表面非平衡载流子浓度比内部高扩散 扩散 漂移 漂移二、选择题（共10分，每题2分） 1、A 2、B 3、D 4、C 5、B 三、计算题（共60分）一、1、解：（1）因为n p nq pq σμμ=+，又2i np n =，所以22i n p i n nq q n n σμμ=+≥=根据不等式的性质，当且仅当n nq μ＝2i p n q nμ时，上式取等。

解得：1/2()p i nn n μμ=，即此时电导率σ最小。

相应地，此时21/2()i n ipn p n nμμ==（2）对本征Ge ：13192()2.510 1.610(19003800)2.2810(/)i i n p n q S cm σμμ--=+ =⨯⨯⨯⨯+ =⨯在最小电导率条件下：min 1319((2(2.510)(1.610)/n p i n q n q n S cm σμμ--2=+ =2 =⨯⨯⨯⨯ =2.12⨯10()（3）当材料的电导率等于本征电导率时，有：00()n p i n p n q p q n q μμμμ+=+即：200()i n p i n p n n q q n q n μμμμ+=+整理得:2200()0n i n p ip n n n n μμμμ-++=解得:0nn =带入数据得：00()2i i n n n n ==舍或赣南师范学院考试卷（ A 卷 ）第2页 共2页∴1330 1.2510/2in n cm ==⨯ 213300510/i n p cm n ==⨯显然，此材料是p 型材料。

第五章 金属-半导体接触1、 用不同波长的光照射置于真空中的金、银、铜三种金属和施主浓度皆为1×1016cm -3的锗、硅、砷化镓三种半导体的清洁表面，欲使其向真空发射电子，求各自的激发光临界波长。

计算时需要的相关参数见表5-1和5-2（下同）。

解：根据能量与波长关系：λγchh E ==可得Ehc =λ 金、银、铜三种金属的功函数分别为5.20eV 4.42eV 4.59eV 施主浓度皆为1×1016cm -3的锗、硅、砷化镓三种半导体的功函数分别为 4.31eV 4.25eV 4.17eV对于金：nm E hc 239106.120.51031062.619834=⨯⨯⨯⨯⨯==--λ 对于银：nm E hc 281106.142.41031062.619834=⨯⨯⨯⨯⨯==--λ对于铜：nm E hc 270106.159.41031062.619834=⨯⨯⨯⨯⨯==--λ 对于锗：nm E hc 288106.131.41031062.619834=⨯⨯⨯⨯⨯==--λ 对于硅：nm E hc 292106.125.41031062.619834=⨯⨯⨯⨯⨯==--λ对于砷化镓：nm E hc 298106.117.41031062.619834=⨯⨯⨯⨯⨯==--λ 2、 计算N D = 5×1016cm -3 的n-Si 室温下的功函数。

将其分别与铝、钨、铂三种金属的清洁表面相接触，若不考虑表面态的影响，形成的是阻挡层还是反阻挡层？分别画出能带图说明之。

解：设室温下杂质全部电离，则其费米能级由n 0=N D =5⨯1015cm -3求得：17C C C 19C 10ln 0.026ln 0.15 eV 2.810D F NE E kT E E N =+=+=-⨯ 其功函数即为：C () 4.050.15 4.20V SF W E E e χ=+-=+=若将其与功函数较小的Al （W Al =4.18eV ）接触，则形成反阻挡层，若将其与功函数较大的Au （W Au =5.2eV ）和Mo （W Mo =4.21eV ）则形成阻挡层。

第一章习题1．设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为：E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求：为电子惯性质量，nm a ak 314.0,1==π（1）禁带宽度;（2）导带底电子有效质量; （3）价带顶电子有效质量;（4）价带顶电子跃迁到导带底时准动量的变化 解：（1）eVm k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此：取极大值处，所以又因为得价带：取极小值处，所以：在又因为：得：由导带：043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以：准动量的定义：2. 晶格常数为0.25nm 的一维晶格，当外加102V/m ，107 V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

解：根据：tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ补充题1分别计算Si （100），（110），（111）面每平方厘米内的原子个数，即原子面密度（提示：先画出各晶面内原子的位置和分布图）Si 在（100），（110）和（111）面上的原子分布如图1所示：（a ）(100)晶面 （b ）(110)晶面（c ）(111)晶面补充题2一维晶体的电子能带可写为)2cos 81cos 87()22ka ka ma k E +-= （， 式中a 为 晶格常数，试求（1）布里渊区边界； （2）能带宽度；（3）电子在波矢k 状态时的速度；（4）能带底部电子的有效质量*n m ；（5）能带顶部空穴的有效质量*p m解：（1）由0)(=dk k dE 得 an k π=（n=0，±1，±2…） 进一步分析an k π)12(+= ，E （k ）有极大值，222)mak E MAX=（ ank π2=时，E （k ）有极小值所以布里渊区边界为an k π)12(+=(2)能带宽度为222)()ma k E k E MIN MAX =-（ (3）电子在波矢k 状态的速度)2sin 41(sin 1ka ka ma dk dE v -== （4）电子的有效质量)2cos 21(cos 222*ka ka mdkEd m n-==能带底部 an k π2=所以m m n 2*= (5)能带顶部 an k π)12(+=， 且**n p m m -=，所以能带顶部空穴的有效质量32*mm p =第二章习题1. 实际半导体与理想半导体间的主要区别是什么？答：（1）理想半导体：假设晶格原子严格按周期性排列并静止在格点位置上，实际半导体中原子不是静止的，而是在其平衡位置附近振动。

中国科学院研究生院2007年招收攻读硕士学位研究生入学统一考试试题科目名称：半导体物理（乙）考生须知：1．本试卷满分为150分，全部考试时间总计180分钟。

2．所有答案必须写在答题纸上，写在试题纸上或草稿纸上一律无效。

一、（50分）解释下列名词及概念1. 简并半导体;2. 本征半导体;3. 俄歇复合;4. p-n 结;5. 肖特基势垒二极管;6. 间隙杂质;7. 齐纳击穿; 8. 受主能级;9. 少子寿命; 10. 反型异质结。

二、（20分）简答题1. 简述能带论；2. 简述半导体的光生伏特效应；3. 简述塞贝克效应；4. 简述半导体的压阻效应。

三、（20分）试推导本征载流子浓度的表达式：⎟⎟⎠⎞⎜⎜⎝⎛−⎥⎥⎦⎤⎢⎢⎣⎡=T k E h m m T k n g n p i 034/3**2/302exp )()2(2π四、（20分）1) 证明室温下有受主补偿的n 型半导体的电导率满足下述关系：⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧+−+⎥⎦⎤⎢⎣⎡−++−=b b N N n b N N q A D i A D n 11)(41)1)((22/122μσ （式中为本征载流子浓度，i n np b μμ=是空穴与电子迁移率比值，和分别为施主和受主浓度，是电子的电量）;D N A N q 2) 试用上式求轻度补偿时室温下的电导率公式;3) 简述电导率与掺杂浓度及温度的关系。

五、（20分）用强光照射n 型样品，假定光被均匀地吸收，产生过剩载流子，产生率为,空穴寿命为p g τ。

(1) 写出光照下过剩载流子浓度所满足的方程；(2) 求出光照下达到稳定状态时的过剩载流子浓度。

六、（20分）在由n 型半导体组成的MIS 结构上加栅电压，分析其表面空间电荷层状态随变化的情况，画出其C-V 曲线并解释之。

G V G V。
