织物组织概述
第二节织物组织概述掌握的要点是：1.机织物和织物结构的概念2.织物组织的基本概念；3.组织循环；4. 组织点飞数。
一、织物组织的概念如图 1-1 所示，为织物交织示意图（结构图和剖面图）。
斜纹组织平纹组织21图 1-1 织物交织示意图（结构图和剖面图）1．织物组织：在织物中经纱和纬纱相互交错或彼此沉浮的规律。
经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
2．组织点（浮点）：把经纬纱线相交处，称为组织点。
经组织点（经浮点）：经纱浮在纬纱上，称为经组织点。
纬组织点（纬浮点）：纬纱浮在经纱上，称为纬组织点。
2.浮长线：连续两个或两个以上的组织点称为浮长线。
分为：经浮长线和纬浮长线3．组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。
用 R 表示。
经循环数：构成一个组织循环的经纱数，称为经循环数。
用R j 表示。
纬循环数：构成一个组织循环的纬纱数，称为纬循环数。
用R w 表示。
4．组织点飞数S意义：组织点在组织图中散布的规律。
定义：织物中，同一系统相邻两根纱线上相应经（或纬）组织点之间相隔的纬（或经）纱线根数。
即相应的经（纬）组织点在纬纱（经纱）上的序数差。
经向飞数：沿经纱方向数的飞数，称为经向飞数。
用 S j 表示。
（沿经纱方向数的相邻两根经纱上相应两个组织点间相距的组织点数，称为经向飞数）。
从前一根经纱向后一根经纱数。
纬向飞数：沿纬纱方向数的飞数，称为纬向飞数。
用 S w 表示。
（沿纬纱方向数的相邻两根纬纱上相应两个组织点间相距的组织点数，称为纬向飞数）。
从前一根纬纱向后一根纬纱数。
飞数有大小之分，在一个组织循环内，可以是常数也可以是变数。
飞数也有方向。
经向飞数向上为正（＋），向下为负（－）；纬向飞数向右为正（＋），向左为负（－）。
第1章织物与织物组织的概念
8
飞数计算图解
+ Sj=6 + Sw=7 －Sj=4 －Sw=5
9
织物组织的概念
浮长:连续浮在另一系统纱线上的纱线长度。浮长的
长短用组织点数表示。
如：
浮长为1、3、2。
10
三、织物组织的表示方法
把织物组织描绘在意匠纸上，意匠纸上方格的纵 行表示经线，次序为从左到右；横列表示纬线，次序为 自下而上。方格内有符号表示经组织点，无符号表示纬 组织点。
（2）重纬组织：由两组或两组以上纬线与一组经线 交织而成的纬纱重叠的组织。
16
复杂组织
（3）双层及多层组织:由两组或多组经纱与两组或 多组纬纱分别重叠交织而成的组织。
（4）起绒组织：由绒纬、地纬与一组经纱交织或由 绒经、地经与一组纬线交织，使织物表面竖立有绒毛或 绒圈的组织。
（5）纱罗组织：由地经和绞经相互扭绞与纬线交织， 使织物具有纱孔效应的组织。
纬面组织：为在一个组织循环内纬组织点占优势的 组织。
同面组织：为在一个组织循环内经、纬组织点相等 的组织。
7
织物组织的概念
飞数：同一系统相邻两根纱线上相应经（纬）组织点 间相距的组织点数。
经向飞数：沿经纱方向计算相邻两根纱线上相应两个 组织点间相距的组织点数，用Sj表示。
纬向飞数：沿纬纱方向计算相邻两根纱线上相应两个 组织点间相距的组织点数，用Sw表示。
13
简单组织
（2）变化组织：由原组织变化而成的组织，即有 平纹变化组织、斜纹变化组织和缎纹变化组织等。
（3）联合组织：由两种或两种以上的原组织或变 化组织，按不同的方式联合而成。
14
织物组织的分类
复杂组织:是指由多组经线与多组纬线交织形成的 织物组织。
飞数计算图解
+ Sj=6 + Sw=7 －Sj=4 －Sw=5
9
织物组织的概念
浮长:连续浮在另一系统纱线上的纱线长度。浮长的
长短用组织点数表示。
如：
浮长为1、3、2。
10
三、织物组织的表示方法
把织物组织描绘在意匠纸上，意匠纸上方格的纵 行表示经线，次序为从左到右；横列表示纬线，次序为 自下而上。方格内有符号表示经组织点，无符号表示纬 组织点。
（2）重纬组织：由两组或两组以上纬线与一组经线 交织而成的纬纱重叠的组织。
16
复杂组织
（3）双层及多层组织:由两组或多组经纱与两组或 多组纬纱分别重叠交织而成的组织。
（4）起绒组织：由绒纬、地纬与一组经纱交织或由 绒经、地经与一组纬线交织，使织物表面竖立有绒毛或 绒圈的组织。
（5）纱罗组织：由地经和绞经相互扭绞与纬线交织， 使织物具有纱孔效应的组织。
纬面组织：为在一个组织循环内纬组织点占优势的 组织。
同面组织：为在一个组织循环内经、纬组织点相等 的组织。
7
织物组织的概念
飞数：同一系统相邻两根纱线上相应经（纬）组织点 间相距的组织点数。
经向飞数：沿经纱方向计算相邻两根纱线上相应两个 组织点间相距的组织点数，用Sj表示。
纬向飞数：沿纬纱方向计算相邻两根纱线上相应两个 组织点间相距的组织点数，用Sw表示。
13
简单组织
（2）变化组织：由原组织变化而成的组织，即有 平纹变化组织、斜纹变化组织和缎纹变化组织等。
（3）联合组织：由两种或两种以上的原组织或变 化组织，按不同的方式联合而成。
14
织物组织的分类
复杂组织:是指由多组经线与多组纬线交织形成的 织物组织。
第一章 织物与织物组织的概念 PPT
按纤维原料：可分为棉织物、毛织物、丝织物、麻织物、化纤织 物、混纺织物、交织织物、纱织物、半线织物和全线织物等。
按织物组织的分类方法：在常用的织物商品名称中所见不多，常 见的平纹布、斜纹布缎纹布等都以组织进行分类。
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
设计人员在设计产品时首先遇到的是产品的规格设计，所以， 以下着重介绍一下纺织产品的五个指标的含意及其设计的依据。
第一节 机织物(woven fabric)的形成和分类
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
二、 机织物的形成 （一）织物概念
机织物（woven fabrics）是由相互垂直排列的两个系统的纱线，在织 机上按一定的浮沉规律交织而成的织物。在织物内，平行于布边方向的纱 线称为经纱（warp yarn）。与布边垂直的纱线称为纬纱（weft or filling yarn）。
素织物
结构图
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
提花组织
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
针 织 物
第一章 织物与织物组织的概念
4、织物经线纬线使用的原料及其组合(加工) 织物经线纬线使用的原料及其组合(加工)包括两个内容： 一是原材料，即织物的经线纬线使用什么样的原料。 二是原料的组合(加工)的工艺，原料加工工艺对织物的结构 与性能影响很大。 根据织物的需要，适当地选择原料，制订合理工艺，用较低 档的原料织出高档的产品，是在设计中必须认真思考的问题和遵 循的原则。
按织物组织的分类方法：在常用的织物商品名称中所见不多，常 见的平纹布、斜纹布缎纹布等都以组织进行分类。
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
设计人员在设计产品时首先遇到的是产品的规格设计，所以， 以下着重介绍一下纺织产品的五个指标的含意及其设计的依据。
第一节 机织物(woven fabric)的形成和分类
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
二、 机织物的形成 （一）织物概念
机织物（woven fabrics）是由相互垂直排列的两个系统的纱线，在织 机上按一定的浮沉规律交织而成的织物。在织物内，平行于布边方向的纱 线称为经纱（warp yarn）。与布边垂直的纱线称为纬纱（weft or filling yarn）。
素织物
结构图
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
提花组织
第一章 织物与织物组织的概念
第一节 机织物(woven fabric)的形成和分类
针 织 物
第一章 织物与织物组织的概念
4、织物经线纬线使用的原料及其组合(加工) 织物经线纬线使用的原料及其组合(加工)包括两个内容： 一是原材料，即织物的经线纬线使用什么样的原料。 二是原料的组合(加工)的工艺，原料加工工艺对织物的结构 与性能影响很大。 根据织物的需要，适当地选择原料，制订合理工艺，用较低 档的原料织出高档的产品，是在设计中必须认真思考的问题和遵 循的原则。
织物组织与结构培训教材(PPT270页)
5.构成一个组织循环所需要的经纱根数称为组织循环经纱 数，用Rj表示；构成一个组织循环所需要的纬纱根数称为 组织循环纬纱数，用Rw表示。 6.在一个组织循环中，当其经组织点数等于纬组织点数时 称为同面组织，当其经组织点数多于纬组织点数时称为经 面组织，当其纬组织点数多于经组织点数里称为纬面组织。 组织循环有大小之别，其大小取决于组织循环纱线数的多
第六章 双层及多层组织 第一节 表、里接结双层及多层组织 第二节 表、里换层双层及多层组织
第七章 起毛起绒组织 第一节 纬起绒组织 第二节 毛巾组织
第八章 织物分析
第一章 织物与织物组织的概念
第一节 织物的形成及其组织表示方法
一、织物组织的概念
1.在织物中经纱和纬纱相互交错或彼此沉浮的规律叫做织 物组织。 2.在经纬纱相交处，即为组织点（浮点）。 3.凡经纱浮在纬纱上，称经组织点（或经浮点）；凡纬组 织点浮在经纱上，称纬组织点（或纬浮点）。 4.当经组织点和纬组织点浮沉规律达到循环时，称为一个 组织循环（或完全组织）。
穿综的原则是：把浮沉交织规律相同的经纱一般穿入同一 页综片中，也可穿入不同综页（列）中，而不同交织规律 的经纱必须分穿在不同综页（列）内。穿综图至少画出其 不一个穿综循环。
现将常用的穿综方法分述于下。 1、顺穿法 这种方法是把一个组织循环中的各根经纱逐一地顺次穿在 每一页综片上，一个组织循环的经纱数（Rj）等于所需的 综片页数（Z）。此种方法的穿综循环经纱数（r）也与Rj、 Z相等，即Rj=Z=r。
第二节 织物的上机图
1.上机图是表示织上机织造工艺条件是图解。生产，仿造 或创新织物时均需绘制与编制上机图。
2.上机图是由组织图、穿筘图、穿综图、纹板图四个部分 排列成一定的位置而组成。上机图中各组成部分排列的位 置，随各个工厂的习惯不同而有所差异。
第一节 织物与织物组织
图 1-2 经面组织、纬面组织、同面组织表示图 10、织物组织与循环纱线数的关系 织物组织与循环纱线数之间有如下的关系： 1）织物组织相同的织物，其经纬纱相互沉浮的规律必然一样。组织循环纱线数必相等。 2）组织循环纱线数相等的织物，其织物组织并不一定相同。 3）组织循环纱线数较大时，经纬纱相互沉浮规律可能交复杂。经纬纱相互沉浮规律约 复杂，所需综框数越多，超出织机配置的综框数，该组织无法再该织机织造。如开发该织物， 可上提花织机。 4）织物组织有大小之分，其大小决定于组织循环纱线数的多少。
如平纹组织表示一上一下平纹。2/2 斜纹表示二上二下斜纹。
三、织物组织的读法
常见组织的读法
四、织物的纵横截面示意图
为了表示织物中经纬纱交织的空间结构及纱线的弯曲情况，除组织图外，往往还需借助 于截面形象地表示出织物的外观形态，特别是当织物组织复杂时，截面图尤为有用。
1）纵向截面示意图：表示沿织物的中某根经纱正中间将织物切断，再将断面翻转 90° 后的剖面视图。如图 1-6 所示。
图 1-5 剖面图表示法的组织图
1-6 织物的纵横截面示意图
2）横向截面示意图：表示沿织物的中某根纬纱正中间将织物切断，再将断面翻转 90°
后的剖面视图。如图 1-6 所示。
五、组织点飞数
为了解织物组织的构成和表示织物组织的特点，常用组织点飞数表示织物组织中相应组
织点的位置关系。它是表示织物组织的参数之一。
（甲）
图 1-1 织物交织示意图
（乙）
5、组织点 经纱和纬纱相互沉浮二重叠之处称为组织点。 经组织点（经浮点）：凡经纱浮在纬纱上组织点，称为经组织点。图 1-1 中经纱黑色部分。 纬组织点（纬浮点）：凡纬纱浮在经纱上组织点，称为纬组织点。图 1-1 中纬纱白色部分。
如平纹组织表示一上一下平纹。2/2 斜纹表示二上二下斜纹。
三、织物组织的读法
常见组织的读法
四、织物的纵横截面示意图
为了表示织物中经纬纱交织的空间结构及纱线的弯曲情况，除组织图外，往往还需借助 于截面形象地表示出织物的外观形态，特别是当织物组织复杂时，截面图尤为有用。
1）纵向截面示意图：表示沿织物的中某根经纱正中间将织物切断，再将断面翻转 90° 后的剖面视图。如图 1-6 所示。
图 1-5 剖面图表示法的组织图
1-6 织物的纵横截面示意图
2）横向截面示意图：表示沿织物的中某根纬纱正中间将织物切断，再将断面翻转 90°
后的剖面视图。如图 1-6 所示。
五、组织点飞数
为了解织物组织的构成和表示织物组织的特点，常用组织点飞数表示织物组织中相应组
织点的位置关系。它是表示织物组织的参数之一。
（甲）
图 1-1 织物交织示意图
（乙）
5、组织点 经纱和纬纱相互沉浮二重叠之处称为组织点。 经组织点（经浮点）：凡经纱浮在纬纱上组织点，称为经组织点。图 1-1 中经纱黑色部分。 纬组织点（纬浮点）：凡纬纱浮在经纱上组织点，称为纬组织点。图 1-1 中纬纱白色部分。
组织纹织学概念PPT课件
❖ 纹板（提综）（图）（lifting plan）——每次开口时哪 些综框提升哪些综框不提升的信息表征。
提综 类型
传统机械多 臂织机
现代电子多 臂织机
参照图纸植订纹钉。
直接输入纹板图电子 信号。
气动提综
机械提综
精品课件
25
精品课件
26
第一章 织物与织物组织的概念
The concept of woven fabric and fabric weaves
精品课件
17
第一章 织物与织物组织的概念
The concept of woven fabric and fabric weaves
❖ 1.2.2 交织次数、交错次数、平均浮长
❖ 交错：经纬纱交织时，纱线由浮至沉，或由沉至浮形成一次 交错。
❖ 交织：连续两次交错完成一次交织。 经纱交错次数tj 纬纱交错次数tw
L汉O英双G语O版
织物组织与纹织学
WOVEN FABRIC WEAVES JACQUARD
第一章（）织物与织物组织概念
The concept of woven fabric and fabric weaves
眭建华
2015年编制
精品课件
1
关于本课程 ❖纺织工程全概念
设计与制造
设计与制造
设计与制造
纺织原料
8纬纱（weft yarn 9胸梁（breast beam）
11导布辊
12卷布辊（cloth roller）
精品课件
22
第一章 织物与织物组织的概念
The concept of woven fabric and fabric weaves
❖ 穿综（图） （draft plan）——对应经纱穿于对应综框 的图解——指导每根经纱穿入哪片综框（的综丝眼） 的信息表征。
提综 类型
传统机械多 臂织机
现代电子多 臂织机
参照图纸植订纹钉。
直接输入纹板图电子 信号。
气动提综
机械提综
精品课件
25
精品课件
26
第一章 织物与织物组织的概念
The concept of woven fabric and fabric weaves
精品课件
17
第一章 织物与织物组织的概念
The concept of woven fabric and fabric weaves
❖ 1.2.2 交织次数、交错次数、平均浮长
❖ 交错：经纬纱交织时，纱线由浮至沉，或由沉至浮形成一次 交错。
❖ 交织：连续两次交错完成一次交织。 经纱交错次数tj 纬纱交错次数tw
L汉O英双G语O版
织物组织与纹织学
WOVEN FABRIC WEAVES JACQUARD
第一章（）织物与织物组织概念
The concept of woven fabric and fabric weaves
眭建华
2015年编制
精品课件
1
关于本课程 ❖纺织工程全概念
设计与制造
设计与制造
设计与制造
纺织原料
8纬纱（weft yarn 9胸梁（breast beam）
11导布辊
12卷布辊（cloth roller）
精品课件
22
第一章 织物与织物组织的概念
The concept of woven fabric and fabric weaves
❖ 穿综（图） （draft plan）——对应经纱穿于对应综框 的图解——指导每根经纱穿入哪片综框（的综丝眼） 的信息表征。
织物组织与结构
交织物中，天然丝为经纱；天然丝与人造丝交织
物中，则天然丝为经纱。
面极为近似，两面均可应用。因此对这类织物可不强求区
别其正反面。
三、确定织物的经纬向
（1）如被分析织物的样品是有布边的，则与布边平行的纱
线便是经纱，与布边垂直的则是纬纱。
（2）含有浆的是经纱，不含浆一方为纬纱。 （4）筘痕明显的织物，则筘痕方向为织物的经向。 （5）织物中若纱线的一组是股线，而另一组是单纱时，则
（4）起毛织物：单面起毛织物，其起毛绒一面为织物正面；
双面起毛绒织物，则以绒毛光洁、整齐的一面为正面。
（5）观察织物的布边，如布边光洁、整齐的一面为织物正
面。 （6）双层、多层及多重织物，如正反面的经纬度不同时， 则一般正面具有较大的密度或正面的原料较佳。 （7）纱罗织物，纹路清晰绞经突出的一面为织物正面。 （8）毛巾织物，以毛圈密度大的一面为正面。 多数织物其正反面有明显的区别，但也有不少织物的正反
纱。
（10）条子织物其条子方向通常是经纱。
（11）若织物有一个系统的纱线具有多种不同线密 度时，这个方向则为经向。 （12）纱罗织物，有扭绞的纱线为经纱，无扭绞的
纱线为纬纱。
（13）在不同原料交织中，一般棉毛或棉麻交织的
织物，棉为经纱；毛丝交织物中，丝为经纱；毛
丝棉交织物中，则丝、棉为经纱；天然丝与绢丝
第七章 起毛起绒组织 第一节 纬起绒组织 第二节 毛巾组织
第八章 织物分析
二、确定织物的正反面
对布样进行分析工作时，首先应确定织物的正反面。 （1）一般织物的正面的花纹、色泽均比反面清晰美观。 （2）具有条格外观的织物和配色模纹织物，其正面花纹必 是清晰悦目的。 （3）凸条及凹凸织物，正面紧密而细腻，具有条状或图案 凸纹，而反面较粗糙，有较长的浮长线。
第一节 织物与织物组织
Байду номын сангаас
+1
× ● 丙 ▲
+3
+1
+1
+2
-1
+3
☆
+2
-1
不论经向飞数还是纬向飞数，只有相邻纱线才能说明飞数。以一个为基准，另一个飞数
必是+1 或-1。
二、织物组织的表示方法
1）方格表示法
（1)意匠纸：用来描绘织物组织带有格子的纸，其中的横行代表纬纱，纵行代表经纱。 一般习惯上将经纱填绘符号来表示（“○”、“×”、“■”、“●”、“▲”等），纬组 织点为空白格。
图 1-3（甲）中 1、2、一、二表示 Rj = Rw = 2，（乙）中 1、2、3、一、二、三表示 Rj = Rw = 3。
应于相应的经组织点 A 的飞数是：Sj = 3，同理，在 1、2 两根相邻的纬纱上，经组织点 C 对
应于相应的经组织点 A 的飞数是：Sw = 2。
图 1-8（甲）、（乙）、（丙）的组织点飞数见表 2-1。
表 2-1
组织点飞数表
图 2-11 对应■组织点的组织点符号
飞 经向
甲
×
+1
数 纬向
+1
乙
×
-1
如平纹组织表示一上一下平纹。2/2 斜纹表示二上二下斜纹。
三、织物组织的读法
常见组织的读法
四、织物的纵横截面示意图
为了表示织物中经纬纱交织的空间结构及纱线的弯曲情况，除组织图外，往往还需借助 于截面形象地表示出织物的外观形态，特别是当织物组织复杂时，截面图尤为有用。
1）纵向截面示意图：表示沿织物的中某根经纱正中间将织物切断，再将断面翻转 90° 后的剖面视图。如图 1-6 所示。
+1
× ● 丙 ▲
+3
+1
+1
+2
-1
+3
☆
+2
-1
不论经向飞数还是纬向飞数，只有相邻纱线才能说明飞数。以一个为基准，另一个飞数
必是+1 或-1。
二、织物组织的表示方法
1）方格表示法
（1)意匠纸：用来描绘织物组织带有格子的纸，其中的横行代表纬纱，纵行代表经纱。 一般习惯上将经纱填绘符号来表示（“○”、“×”、“■”、“●”、“▲”等），纬组 织点为空白格。
图 1-3（甲）中 1、2、一、二表示 Rj = Rw = 2，（乙）中 1、2、3、一、二、三表示 Rj = Rw = 3。
应于相应的经组织点 A 的飞数是：Sj = 3，同理，在 1、2 两根相邻的纬纱上，经组织点 C 对
应于相应的经组织点 A 的飞数是：Sw = 2。
图 1-8（甲）、（乙）、（丙）的组织点飞数见表 2-1。
表 2-1
组织点飞数表
图 2-11 对应■组织点的组织点符号
飞 经向
甲
×
+1
数 纬向
+1
乙
×
-1
如平纹组织表示一上一下平纹。2/2 斜纹表示二上二下斜纹。
三、织物组织的读法
常见组织的读法
四、织物的纵横截面示意图
为了表示织物中经纬纱交织的空间结构及纱线的弯曲情况，除组织图外，往往还需借助 于截面形象地表示出织物的外观形态，特别是当织物组织复杂时，截面图尤为有用。
1）纵向截面示意图：表示沿织物的中某根经纱正中间将织物切断，再将断面翻转 90° 后的剖面视图。如图 1-6 所示。
织物与织物组织的概念
5、织物组织的表示方法：
（2）分式表示法：适用于较简单的织物，分子表示 每根经纱上的经组织点，分母表示每根经纱上的纬组 织点。
3 ↖ 1
2 2↗ 2 2
2 2 ↗ 1 3
5、织物组织的表示方法
（2）、分式表示法：
一般为第一根纱线上
经组织点数 纬组织点数
经组织点数 纬组织点数
（缎纹组织除外）
（三）按染整方法分类 1、本色布 2、漂白布 3、色布 4、印花布 5、色织布 6、整理布
四、织物组织的概念：
（一）织物组织概述
1、织物组织 2、经组织点
纬组织点 3、组织循环 4、组织循环经纱数 组织循环纬纱数
ቤተ መጻሕፍቲ ባይዱ
5、织物组织的表示方法：
（1）组织图表示法（方格表示法）： 意匠纸：带有格子的纸，其中的横行代表纬 纱，纵行代表经纱。一般习惯上将经纱填绘 符号来表示（○、×、■、●、▲等），纬 组织点为空白格。 绘组织图注意的问题：画组织图以前先画范 围和边框，标出经纬纱序号，再画组织点。
机织物的形成
二、织物的量度（结合实物讲解）
长度（米） 宽度（厘米） 厚度（毫米） 织物重量（克/米2）
三、织物的分类：
（一）、按原料分类 1、纯纺织物 2、混纺织物 3、交织物 （二）按用途分类 1、服装用织物 2、装饰用织物 3、产业用织物
三、织物的分类（结合实物讲解）
第一章
织物与织物组织的概念
本章主要内容：
织物的概念 织物的分类 织物组织的概念 织物组织的表示 飞数的概念
本章主要知识点：
机织物 纯（混）织物 织物组织 完全组织 组织点飞数 织物组织的表示方法
织物组织学-1-2
4 3 2 1 1 2 3 4 1 2 3 4 1 2 3 4 根据组织图和穿综图作纹板图
4 3 2 1
4 3 2 1 1 2 3 4
4 3 2 1 1 2 3 4 1 2 3 4
4 3 2 1 1 2 3 4
根据纹板图和穿综图作组织图
4 3 2 1
4 3 2 1 1 2 3 4
4 3 2 1 1 2 3 4 1 2 3 4
顺穿法
所用综片划分为若干组，分成的组数等于经纱循环数或其倍数，即 综片数Z>Rj，一般使用复列式综框。
II II I I 2 1 2 1 飞穿法
当织物组织循环较大而经纱运动规律较少时，可以将运动规律相同 的经纱，穿入同一片综中,此时综片数Z<Rj。 当组织图左右对称时，其穿综图也左右对称，又称为山形穿法。 缺点：因各片综上综丝数不同，使每片综负荷不等，且穿综和织造 处理断头比较复杂，不易记忆。
每一纵行代表对应的一片纵 每一横行代表一次开口
每一横行代表一片纵 每一纵行表示织入相应一根纬纱的纹钉孔
纹板图的画法
左、右手多臂机纹钉植法
1.2.5组织图、穿综图、纹板图三者关系 1.已知组织图和穿综图作纹板图 2.已知纹板图和穿综图作组织图 3.已知纹板图和组织图作穿综图 4 3 2 1 4 3 2 1 1 2 3 4
c.按组织分 （1）原组织织物 （2）小花纹组织织物 （3）复杂组织织物 （4）大 提花组织织物 （5）经编组织织物 （6）纬编组织织物 d.按染整加工方法分 （1）本色布 （2）漂白布 （3）色布 （4）印花布 （5）色织布 （6） 整理布 e.按加工方法分 （1）机织物 （2）针织物 （3）簇绒织物 （4）针刺织物 （5）非织 造织物 1)粘合法 2)纺丝直接成布 3)水刺法 （6）三向织物 （7）机针织联合织物
《织物的结构相》课件
• 不同织物适应 不同气候需求
家居装饰
• 织物作为窗帘、 地毯、沙发面
• 料 提等 供舒适、美 观的家居环境
工业和交通
• 织物用于过滤、 隔音、涂层等
• 应用于汽车、 飞机等行业
医疗和护理
• 织物用于医疗 敷料、护理用
• 品具等备透气、舒 适、抗菌等特 性
结束语
织物在日常生活中起着重要的作用，它们不仅给人们提供衣食住行的需求， 还带来了舒适性、美观性和功能性等多种体验。织物科学在未来将继续发展， 为人们创造更好的生活。
织物的中间相
1
组织结构
织物的组织结构决定了织物的厚度、透气性和强度等物理特性。
2
布匹厚度
织物的厚度取决于纱线的粗细和交织密度，影响着织物的柔软性、透气性和保温性能。
3
空气透气度
ቤተ መጻሕፍቲ ባይዱ
织物的空气透气度表示了织物对空气和湿气的渗透能力，影响着织物的透气性和舒适性。
织物的终末相
织物的机械性能
织物的机械性能包括强度、拉伸性、弹性和耐 磨性等，决定了织物的耐用性和使用寿命。
不同织物具有不同的面料特征，如光泽、柔软度、 手感等，这些特征影响着织物的质感和使用性能。
织物的表面形态
织物的表面形态可以是光滑的、粗糙的、有纹理的 等，这取决于纱线的交织方式和纹理结构。
织物的纹理结构
织物的纹理结构可以是平整的、有纹理的、有花纹 的等，这影响着织物的外观和触感。
毛细管吸收性
织物的毛细管吸收性能决定了织物对液体的吸收和 释放速度，这是一项重要的功能特性。
织物的结构
织物结构的形成
织物结构是由纱线交织而成， 通过经纬线的交织产生多种 图案和纺织物的结构特征。
第1章 织物与织物组织概述
纺织品设计
纺织服装学院
1.1 织物概述 1.2 织物组织概述
本课程的培养目标：
1.掌握织物组织结构方面的基本知识；
பைடு நூலகம்
2.学会织物设计的基本原则和基本方法。
第1章 织物与织物组织概述
1.1 织物概述
掌握的要点是：
1.机织物和织物结构的概念 2.织物组织的基本概念； 3.组织循环； 4.组织点飞数。
（三）按加工方法分 1. 机织物（梭织物） 是指以经纬纱两个系统的纱线在织机上 按一定的规律相互交织而成。 2. 针织物(Knitted Fabric)
是指用织针将纱线弯成线圈，并使 之相互串套而形成织物。 3. 针、机织联合织物
（四）按织物组织分
1. 原组织织物 2. 小花纹组织织物
3. 复杂组织织物 4. 大提花组织织物
2. 毛织物 粗纺毛织物
3. 丝织物：由蚕丝、柞蚕丝、人造丝、化纤 长丝织成的织物。如：纺、绉、纱、绢、绫、 罗、绸、缎等十四类产品。 4. 麻织物：苎麻织物、亚麻织物、大麻织物。
5. 化纤长丝及混纺织物 人造丝织物 ⑴ 化纤长丝织物 涤纶长丝、腈纶长丝等 ⑵ 混纺织物：用两种或两种以上不同纤维混 纺的纱线织成的织物。 如：涤/棉、麻/棉、毛/涤 等 6. 交织织物：由不同纤维纺成的经纱和纬纱 相互交织而成的织物 。
如：
经：桑蚕加捻丝 蚕丝和人造丝交织的古香缎 纬：有光人造丝
经：桑蚕生丝
蚕丝和人造丝交织的花软缎 纬: 有光人造丝 经：有光人造丝
绨类织物 纬：棉纱
苏 州 古 香 缎
真丝织锦缎
7. 混并织物：构成织物的原料由两种纤维的 单纱，经并合成股线所制成。 如：11.1tex的涤纶短纤维纱与11tex的低 弹涤纶长丝合并成的股线 （二）按织物的用途分 1. 服用织物 2. 装饰用织物 3. 产业用织物
纺织服装学院
1.1 织物概述 1.2 织物组织概述
本课程的培养目标：
1.掌握织物组织结构方面的基本知识；
பைடு நூலகம்
2.学会织物设计的基本原则和基本方法。
第1章 织物与织物组织概述
1.1 织物概述
掌握的要点是：
1.机织物和织物结构的概念 2.织物组织的基本概念； 3.组织循环； 4.组织点飞数。
（三）按加工方法分 1. 机织物（梭织物） 是指以经纬纱两个系统的纱线在织机上 按一定的规律相互交织而成。 2. 针织物(Knitted Fabric)
是指用织针将纱线弯成线圈，并使 之相互串套而形成织物。 3. 针、机织联合织物
（四）按织物组织分
1. 原组织织物 2. 小花纹组织织物
3. 复杂组织织物 4. 大提花组织织物
2. 毛织物 粗纺毛织物
3. 丝织物：由蚕丝、柞蚕丝、人造丝、化纤 长丝织成的织物。如：纺、绉、纱、绢、绫、 罗、绸、缎等十四类产品。 4. 麻织物：苎麻织物、亚麻织物、大麻织物。
5. 化纤长丝及混纺织物 人造丝织物 ⑴ 化纤长丝织物 涤纶长丝、腈纶长丝等 ⑵ 混纺织物：用两种或两种以上不同纤维混 纺的纱线织成的织物。 如：涤/棉、麻/棉、毛/涤 等 6. 交织织物：由不同纤维纺成的经纱和纬纱 相互交织而成的织物 。
如：
经：桑蚕加捻丝 蚕丝和人造丝交织的古香缎 纬：有光人造丝
经：桑蚕生丝
蚕丝和人造丝交织的花软缎 纬: 有光人造丝 经：有光人造丝
绨类织物 纬：棉纱
苏 州 古 香 缎
真丝织锦缎
7. 混并织物：构成织物的原料由两种纤维的 单纱，经并合成股线所制成。 如：11.1tex的涤纶短纤维纱与11tex的低 弹涤纶长丝合并成的股线 （二）按织物的用途分 1. 服用织物 2. 装饰用织物 3. 产业用织物
织物的基本结构课件
织物的基本结构
29
1、毛毡
• 这是利用羊毛的缩绒性制成的。将羊毛通过梳毛机做成薄网状的 毛卷，然后整理成平板的形状，经过缩绒剂湿润、紧压、搓揉。 使羊毛产生缩绒而变成布状的毛毡。
织物的基本结构
30
2、树脂粘着非织造布
• 棉、粘纤以及其他合纤短纤维，由于没有羊毛那样成毡的性质， 一般采用合成树脂或合成纤维粘着剂来固定纤维层。先将纤维材 料通过梳棉机或梳毛机做成薄膜状的纤维网，并重迭成必要的厚 度，经加热使低熔点合成纤维软化粘结或在装有树脂溶液的糟中 浸着并不断通过，再用罗拉加压去除纤维网中的余液后加热，纤 维网被固化的树脂粘着而变成不能分离的非织造布。
• 精梳毛织物是用精梳毛纱为原料的织 物；粗梳毛织物是用粗梳毛纱为原料 的织物。
织物的基本结构
12
• 精梳毛织物的特点，是身骨紧密，富有弹性，不易变形，呢面光 洁匀净，织纹清晰，纱线条干均匀，无雨丝痕，坚牢耐穿，一般 适宜做春秋季和夏令服装。精梳毛织物的主要品种，有凡立丁、 花呢、哔叽和华达呢等。
织物的基本结构
26
• 经编针织物用经编针织机编织而成。将一组或几组平行排列的纱 线在经编机的所有工作针上同时进行成圈而形成的平幅形的针织 物。经编针织物的延伸性小，弹性较好，脱散性小，宜作外衣、 蚊帐、渔网、花边、头巾等。
织物的基本结构
27
三、非织造布
• 非织造布又称无纺织布，狭义来说，是指由一定取向或随机排列 组成的纤维层通过机械、化学或热粘合而成的织物。
5
织物的基本结构
6
织物的基本结构
7
• 根据原棉纺纱加工系统不同，用精梳棉纱织成的织物，称为精梳 织物；
• 用粗梳棉纱织成的，称为普梳织物；
织物结构与设计ppt课件
.
绪论
.
绪论
针织物
.
绪论
非织造布
.
绪论
机织物
.
绪论
三原组织
.
绪论
变化组织
.
绪论
联合组织
.
绪论
复 杂 组 织
.
绪论
大 提 花 组 织
.
第一章
第 第 织第
三 二 物一
节 节 组节
织 物 分 析
织 物 上 机
织 概 述
织 物 的
形
图成
及
织第 物一 上章 机 图 与 织 物 分 析
.
第一章
.
绪论
学习目的与要求
1、系统地掌握织物组织的基础理论知识，了解各种组织 对织物外观的影响，并能分析织物样品。 2、学会织物设计的原则和方法及小样试织的方法。 3、能够做到理论联系实际，关心生产及市场销售信息， 注意搜集、分析样品资料，以开阔思路，丰富知识。 4、了解服用纺织品的风格、性能特征及设计依据、原则 和方法。
织物结构与设计
织
物
结
构
（ 第
与
四 版
设
）计
.
织物结构与设计
课件制作
荆妙蕾 卢士艳 聂建斌 沈兰萍 田琳
.
织物结构与设计
目录
绪论
第一章 织物上机图与织物分析
第二章 织物组织与应用
第三章 纹织物的装造与设计
第四章 织物几何结构的概念
第五章 服用织物设计
.
织物结构与设计
绪论
本课程是纺织专业的专业基础课，研 究的对象是织物及织物中的经纬纱交织的 规律。根据纺织工程专业的培养目标，从 事纺织工程专业的学生必须具备一定的织 物基础知识和产品设计、开发能力，因而 设置了《织物结构与设计》课程。
绪论
.
绪论
针织物
.
绪论
非织造布
.
绪论
机织物
.
绪论
三原组织
.
绪论
变化组织
.
绪论
联合组织
.
绪论
复 杂 组 织
.
绪论
大 提 花 组 织
.
第一章
第 第 织第
三 二 物一
节 节 组节
织 物 分 析
织 物 上 机
织 概 述
织 物 的
形
图成
及
织第 物一 上章 机 图 与 织 物 分 析
.
第一章
.
绪论
学习目的与要求
1、系统地掌握织物组织的基础理论知识，了解各种组织 对织物外观的影响，并能分析织物样品。 2、学会织物设计的原则和方法及小样试织的方法。 3、能够做到理论联系实际，关心生产及市场销售信息， 注意搜集、分析样品资料，以开阔思路，丰富知识。 4、了解服用纺织品的风格、性能特征及设计依据、原则 和方法。
织物结构与设计
织
物
结
构
（ 第
与
四 版
设
）计
.
织物结构与设计
课件制作
荆妙蕾 卢士艳 聂建斌 沈兰萍 田琳
.
织物结构与设计
目录
绪论
第一章 织物上机图与织物分析
第二章 织物组织与应用
第三章 纹织物的装造与设计
第四章 织物几何结构的概念
第五章 服用织物设计
.
织物结构与设计
绪论
本课程是纺织专业的专业基础课，研 究的对象是织物及织物中的经纬纱交织的 规律。根据纺织工程专业的培养目标，从 事纺织工程专业的学生必须具备一定的织 物基础知识和产品设计、开发能力，因而 设置了《织物结构与设计》课程。
织物结构与设计ppt课件
-
第二章
用第
织第 物四
织第 物三
织第 物二
织第 物一
织 物
二 章
节 节 节 节组
复 联 变 三织
杂 组
合 组
化 组
原 组
与
织 织 织 织应
及及及及
其其其其
-
第二章
本章要点
1、三原组织的基本特征、上机图的画法及 常用织物
2、浮长线、平均浮长的概念 3、变化组织上机图的画法及常用织物 4、联合组织织物的外观特点和形成原因 5、联合组织上机图的画法和设计要点 6、复杂组织的构成方法及织物设计要点 7、复杂组织上机图的画法和常用织物
-
第一章
-
第一章
织物组织的表示方法
1、组织图表示法（方格表示法）： 经组织点：填符号，如： 纬组织点；为空白“□”。
等。
-
第一章
织物组织的表示方法
2、分式表示法： 一般为第一根纱线上
经组织点数 纬组织点数 （缎纹组织除外）
经组织点数 纬组织点数
-
第一章
组织点飞数
经向飞数Sj 纬向飞数Sw
-
本例：
Sj=3 Sw=2
第一章
组织点飞数
-
第一章
第二节 织物上机图
一、 织物上机图的组成 二、上机图的画法 （一）组织图 （二）穿综图 （三）穿筘图 （四）纹板图（提综图） 三、 组织图、穿综图、纹板图的相互关系
-
第一章
一、 织物上机图的组成
-
第一章
-
第一章
二、上机图的画法
穿综图、穿筘图、 纹板图
-
第二章 第一节
第一节 三原组织及其织物
一、原组织的概念及基本特征 二、三原组织 （一）平纹组织及其织物 （二）斜纹组织及其织物 （三）缎纹组织及其织物 三、平均浮长
第二章
用第
织第 物四
织第 物三
织第 物二
织第 物一
织 物
二 章
节 节 节 节组
复 联 变 三织
杂 组
合 组
化 组
原 组
与
织 织 织 织应
及及及及
其其其其
-
第二章
本章要点
1、三原组织的基本特征、上机图的画法及 常用织物
2、浮长线、平均浮长的概念 3、变化组织上机图的画法及常用织物 4、联合组织织物的外观特点和形成原因 5、联合组织上机图的画法和设计要点 6、复杂组织的构成方法及织物设计要点 7、复杂组织上机图的画法和常用织物
-
第一章
-
第一章
织物组织的表示方法
1、组织图表示法（方格表示法）： 经组织点：填符号，如： 纬组织点；为空白“□”。
等。
-
第一章
织物组织的表示方法
2、分式表示法： 一般为第一根纱线上
经组织点数 纬组织点数 （缎纹组织除外）
经组织点数 纬组织点数
-
第一章
组织点飞数
经向飞数Sj 纬向飞数Sw
-
本例：
Sj=3 Sw=2
第一章
组织点飞数
-
第一章
第二节 织物上机图
一、 织物上机图的组成 二、上机图的画法 （一）组织图 （二）穿综图 （三）穿筘图 （四）纹板图（提综图） 三、 组织图、穿综图、纹板图的相互关系
-
第一章
一、 织物上机图的组成
-
第一章
-
第一章
二、上机图的画法
穿综图、穿筘图、 纹板图
-
第二章 第一节
第一节 三原组织及其织物
一、原组织的概念及基本特征 二、三原组织 （一）平纹组织及其织物 （二）斜纹组织及其织物 （三）缎纹组织及其织物 三、平均浮长
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

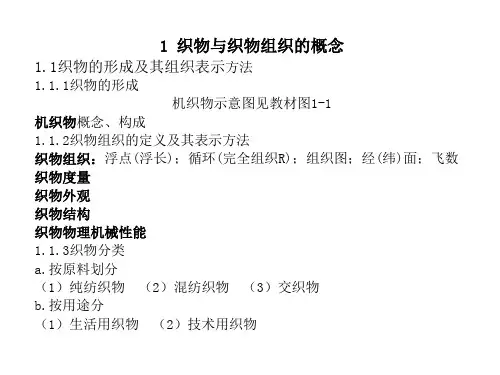

1.1 织物的形成及其织物组织的表示方法
织
物 掌握的要点是： 结 1、机织物和织物结构的概念 构 2、织物组织的基本概念； 学 3、组织循环；
4、飞数。
1.1.1 机织物的形成
织 1、什么是机织物？
物
在织机上由相互垂直排列的两个系统
结
的纱线，按一定的规律交织而成的制品， 称“机织物”。
构
经纱——在织物内纵向排列的纱线，
学
纬纱截面图上面为织物的正，
下面为织物的反面。
正面
课后复习题
织 1、什么是织物？什么是机织物？
物 2、什么是织物结构？
结
3、什么是织物组织？ 4、什么是组织循环？
构
什么是组织循环纱线数？
学 什么是组织循环经纱数？
什么是组织循环纬纱数？
5、什么是组织点飞数？
织 物 结 构 学
织 本课程的培养目标： 物 1、掌握织物组织结构方面的基本知识； 结 2、学会织物设计的基本原则和基本方法。 构 学
织 第1章 织物与织物组织的概念 物 什么是织物？ P1 结 织物是纺织纤维集合体中的一个大类产品， 构 具有一定的 长度、宽度，而厚度相对于长度、 学 宽度是极小的片状物体。
学
织
1.1.2 织物组织的定义及其表示方法
１、什么是织物组织？
物
织物组织就是经纬纱按着一定的规律
结 相互交错或彼此沉浮的规律，称为织物组织。
构
学
织 平纹与斜纹组织织物的交织示意图 物 结 构 学
织
２、什么是组织点？
织物中经纬纱相交处即为组织点。
物 经组织点：经纱浮于纬纱之上者称为经组织点。
结 纬组织点：纬纱浮于经纱之上者称为纬组织点。
结
两个经（纬）组织点间相距的组织点数， 称为飞数。以Ｓ 表示。
构 经向飞数（Sｊ）：相邻两根经纱上，相应的
学
两个经（纬）组织点相距的组织点数，称为 经向飞数。
纬两向个飞经数（（纬Ｓ）w）组：织相点邻相两距根的纬组纱织上点，数相，应称的为 纬向飞数。
织
物 c
结
构
学
b
a
对经纱而言：飞数向上其飞数值为正，以
构 经面组织织物：经组织点数多于纬组织点数者； 学 纬面组织织物：纬组织点数多于经组织点数者；
同面组织织物：经、纬组织点数相同者。
织 物
３、什么是组织循环（或者叫完全组织）
经组织点和纬组织点的排列规律在织 物中达到重复时的最小单元，称为一个
？
结 组织循环。
构 组织循环经纱数：构成一个组织循环的经纱 学 根数。以Ｒｊ表示；
组织循环纬纱数：构成一个组织循环的纬纱
根数。以Ｒｗ表示。
需要说明的一点：
织
织物组织相同的织物，其经纬纱的沉
物 浮规律相同；组织循环纱数相等的织物，
结 其经纬纱的沉浮规律并不一定相同。
构
学
例如：Rj=4 ，RW=4 可以有以下不同的织物组织。
织 物 结 构 学
４、飞数：P14
织 什么是飞数？
物
同一系统中，相邻两根纱线上，相应的
学 也就是与布边平行排列的纱线；
纬纱——在织物内横向排列的纱线， 也就是与布边垂直排列的纱线；
经纱与纬纱在织物中相互沉浮，进行 交织而形成织物。
织 物 结 构 学
2、什么是织物结构？
织
经纬纱在织物内的空间几何形态，我
物 们称为织物结构。
结
经纬纱的原料、纱线的线密度、经纬
构 密度的配置及经纬纱的交织情况。
织 “＋”表示，向下者为负，以“－”表
物
示。 对纬纱而言：飞数向右其飞数值为正，以
结 “＋”表示，向左者为负，以“－”表
构 示。
学 如下图所示c： d
d
c
b
a
b
a
５、经纬纱截面图的画法：
织 经纱截面图位于组织图的右侧，纬纱截 物 面图位于组织图的上方。
结 正面 构
经纱截面图右侧为织物正面， 左侧为反面。
