1国内外带钢热连轧卷取温度控制系统的发展现状及意义1.1带钢热连轧的国内外发展状况1.1.1国外发展状况从1924年阿斯兰1470 mm和1926年巴特勒1070 mm带钢热连轧机计算起，带钢热连轧机已经有八十多年的发展历史了。

它具有综合技术性强、生产效率高、经济效益大、发展迅速、自动化程度高、新技术使用广泛等特点。

可以作为衡量国家工业发展水平的一个重要标志。

现在，我国已经具备设计和制造带钢热连轧机的能力了。

带钢热连轧卷取温度控制系统也有将近五十年的发展历史了。

1958年以前，实现了模拟AGC（自动厚度控制）；1960年以前，实现了轧机调速、压下、活套控制的电动自动化；1962年，美国在麦克劳斯（Mclouth）钢铁公司1525 mm热轧机上实现了计算机控制；1964年，日本在新日铁堺厂1420 mm热轧上实现了计算机控制；1971年11月日本新日铁大分厂2235 mm热轧计算机控制系统投入运行，该热轧计算机控制系统作为当时的设计典范。

1980年以后，带钢热连轧计算机控制系统发展得更加迅速，趋向成熟。

图1.1 鞍钢2150钢厂带钢热连轧2150mm层流冷却生产现场图片80年代末期开始，国外许多热轧带钢厂对现有冷却设备进行改造，目的是提高冷却能力及温度控制精度。

为了提高温度控制精度，避免因控制阀门开闭引起的冷却水量波动，造成温度控制精度波动，国外热轧带钢厂的冷却设备均设置高位水箱，有些工厂具有水箱液面高度恒定控制技术。

为了提高带钢宽度方向上水量分布的均匀性和提高下部冷却能力，对喷水装置进行了改造。

为了提高卷取温度的控制精度，每个控制阀门所控制的水量减少，即控制单元呈细分化趋势。

日本众多热轧带钢厂在层流冷却段内设置测温仪表，检测带钢中间温度，为控制模型实现前馈控制功能及提高设定计算精度服务。

有些工厂在冷却段中间设置带钢相变过程检测仪，为模型计算带钢相变热服务。

微合金高强度钢板的开发，对卷取温度控制精度提出了更高的要求。

热轧带钢卷取温度控制及其改进袁建光 黄传清(宝山钢铁(集团)公司热轧部,上海 200941)摘 要:以宝钢2050mm热连轧机为例,介绍了现代热轧带钢卷取温度控制系统的组成与控制功能。

为了满足扩展钢种与规格及卷取温度高精度的要求,对控制模型进行了改进。

关键词:热轧带钢;卷取温度;控制系统;数学模型The coilling temperature control and improvement for hot rolled stripYU AN Jian-guang,HU AN G Chuan-qing(Hot Rolling Dept.Baoshan I ron&St eel(Group)Co.,Shanghai200941,China)Abstract:T aking the2050mm continuous hot rolling mill of Baoshan Iro n and Steel Co.for example,the compo-sition and functio n of co iling temperature control system of moder n hot strip mill are introduced.I n or der to meet t he need of expanding steel gr ade and product gauges and increasing coiling temperatur e precision,the control mo d-el of2050mm mill w as improved.Key words:hot rolled strip;coiling temper ature;control system;mathematical model1 前言卷取温度变化可使热轧带钢再结晶晶粒直径、析出物的量和形态发生变化,从而使其力学性能发生变化。

热连轧中AGC控制系统的研究与应用莱钢1500mm带钢精轧机组由一架立辊和六架平辊轧机组成，即E2、F1~F6。

(E2前设有精除鳞箱用于清除中间坯表面的次生氧化铁皮)。

轧件依次进入立－平－平－平－平－平－平轧机连续轧制。

精轧机架间设有5台液压活套装置(即H1~H5)，当轧件依次进入n+1架轧机时，n至n+1架轧机之间的活套依次升起，通过套高调节系统使轧机自动调速，并通过张力调节系统使带钢在微张力、恒张力状态下轧制，轧成所需要的带钢尺寸。

精轧机组F1~F6压下系统为全液压压下，并设有液压AGC自动厚度控制系统和正弯辊装置，用于保证带钢全长范围内的厚度精度及板形要求。

F1~F6工作辊设有轴向窜辊装置，可以控制轧辊凸度并使轧辊磨损均匀，提高轧辊使用寿命。

带钢尾部依次离开各架轧机时，活套装置便自动下降复位。

精轧机架间设有喷水冷却装置，用于控制终轧温度，带钢终轧温度在850℃左右。

精轧机组后设置Χ射线测厚仪和光电式测宽仪，其中测厚仪参与液压监控AGC控制。

AGC控制系统实现1 系统硬件配置根据工艺控制要求本工程自动化总体方案以“集散控制、分层结构”为主要特点，整个自动化系统分为3层。

第1层：现场参数检测与终端执行。

第2层：分散的数据处理、过程控制。

第3层：集中操作监视。

结合本生产线工艺布置和特点，控制系统使用了三套西门子TDC控制器(SIMATIC Tech nology and Drive Control——即工艺和驱动自动化系统)，每套TDC控制器中配置4个CP U，下挂3个ET200远程I/O从站。

两台DELL工控机作为上微机监控，负责维护集成历史数据库和提供人机接口，访问TDC中的数据。

精轧生产线控制系统结构图1所示。

图1 1500mm带钢精轧压下网络结构图系统控制功能实现1 APC控制概念所谓APC控制就是在指定的时刻，将被控对象的位置自动地调节到预先给定的目标值上，调节后的位置与目标值之差保持在允许的误差范围内，这个调节过程称为位置自动控制，简称APC。

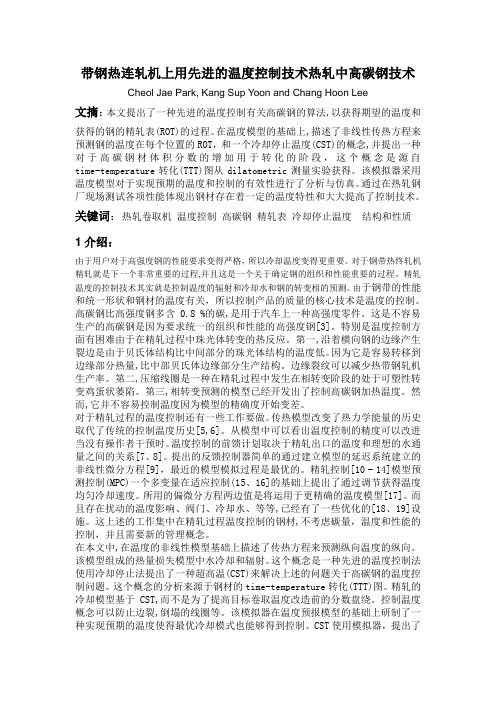

带钢热连轧机上用先进的温度控制技术热轧中高碳钢技术Cheol Jae Park, Kang Sup Yoon and Chang Hoon Lee文摘：本文提出了一种先进的温度控制有关高碳钢的算法,以获得期望的温度和获得的钢的精轧表(ROT)的过程。

在温度模型的基础上,描述了非线性传热方程来预测钢的温度在每个位置的ROT，和一个冷却停止温度(CST)的概念,并提出一种对于高碳钢材体积分数的增加用于转化的阶段，这个概念是源自time-temperature转化(TTT)图从dilatometric测量实验获得。

该模拟器采用温度模型对于实现预期的温度和控制的有效性进行了分析与仿真。

通过在热轧钢厂现场测试各项性能体现出钢材存在着一定的温度特性和大大提高了控制技术。

关键词：热轧卷取机温度控制高碳钢精轧表冷却停止温度结构和性质1介绍：由于用户对于高强度钢的性能要求变得严格，所以冷却温度变得更重要。

对于钢带热终轧机精轧就是下一个非常重要的过程,并且这是一个关于确定钢的组织和性能重要的过程。

精轧温度的控制技术其实就是控制温度的辐射和冷却水和钢的转变相的预测。

由于钢带的性能和统一形状和钢材的温度有关，所以控制产品的质量的核心技术是温度的控制。

高碳钢比高强度钢多含0.8 %的碳,是用于汽车上一种高强度零件。

这是不容易生产的高碳钢是因为要求统一的组织和性能的高强度钢[3]。

特别是温度控制方面有困难由于在精轧过程中珠光体转变的热反应。

第一,沿着横向钢的边缘产生裂边是由于贝氏体结构比中间部分的珠光体结构的温度低。

因为它是容易转移到边缘部分热量,比中部贝氏体边缘部分生产结构。

边缘裂纹可以减少热带钢轧机生产率。

第二,压缩线圈是一种在精轧过程中发生在相转变阶段的处于可塑性转变鸡蛋状萎陷。

第三,相转变预测的模型已经开发出了控制高碳钢加热温度。

然而,它并不容易控制温度因为模型的精确度开始变差。

对于精轧过程的温度控制还有一些工作要做。
