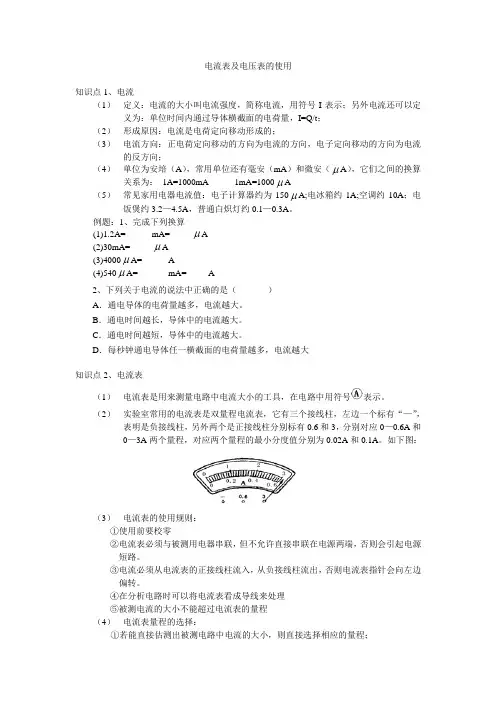

电流表及电压表的使用知识点1、电流（1）定义：电流的大小叫电流强度，简称电流，用符号I表示；另外电流还可以定义为：单位时间内通过导体横截面的电荷量，I=Q/t；（2）形成原因：电流是电荷定向移动形成的；（3）电流方向：正电荷定向移动的方向为电流的方向，电子定向移动的方向为电流的反方向；（4）单位为安培（A），常用单位还有毫安（mA）和微安（μA），它们之间的换算关系为：1A=1000mA 1mA=1000μA（5）常见家用电器电流值：电子计算器约为150μA;电冰箱约1A;空调约10A；电饭煲约3.2—4.5A，普通白炽灯约0.1—0.3A。

例题：1、完成下列换算(1)1.2A=______mA=_____μA(2)30mA=_____μA(3)4000μA=______A(4)540μA=_______mA=_____A2、下列关于电流的说法中正确的是（）A．通电导体的电荷量越多，电流越大。

B．通电时间越长，导体中的电流越大。

C．通电时间越短，导体中的电流越大。

D．每秒钟通电导体任一横截面的电荷量越多，电流越大知识点2、电流表（1）电流表是用来测量电路中电流大小的工具，在电路中用符号表示。

（2）实验室常用的电流表是双量程电流表，它有三个接线柱，左边一个标有“—”，表明是负接线柱，另外两个是正接线柱分别标有0.6和3，分别对应0—0.6A和0—3A两个量程，对应两个量程的最小分度值分别为0.02A和0.1A。

如下图：（3）电流表的使用规则：①使用前要校零②电流表必须与被测用电器串联，但不允许直接串联在电源两端，否则会引起电源短路。

③电流必须从电流表的正接线柱流入，从负接线柱流出，否则电流表指针会向左边偏转。

④在分析电路时可以将电流表看成导线来处理⑤被测电流的大小不能超过电流表的量程（4）电流表量程的选择：①若能直接估测出被测电路中电流的大小，则直接选择相应的量程；②若不能估测出被测电路中电流的大小，则使用试触法。

四、指针式使用方法
7 测电阻：用万用表测量电阻时,应按下列方法*作： a机械调零。在使用之前,应该先调节指针定位
螺丝使电流示数为零,避免不必要的误差。 b选择合适的倍率挡。万用表欧姆挡的刻度线
是不均匀的,所以倍率挡的选择应使指针停留在刻度 线较稀的部分为宜,且指针越接近刻度尺的中间,读 数越准确。一般情况下,应使指针指在刻度尺的 1/3~2/3间。
2 电阻量程范围的选择。摇表的表盘刻度线上 有两个小黑点,小黑点之间的区域为准确测量 区域。所以在选表时应使被测设备的绝缘电 阻值在准确测量区域内。
三、使用方法
1 校表。测量前应将摇表进行一次开路和短路 试验,检查摇表是否良好。将两连接线开路,摇 动手柄,指针应指在“∞”处,再把两连接线短 接一下,指针应指在“0”处,符合上述条件者即 良好,否则不能使用。
四、指针式使用方法
c欧姆调零。测量电阻之前,应将2个表笔短接, 同时调节“欧姆 电气 调零旋钮”,使指针刚 好指在欧姆刻度线右边的零位。如果指针不 能调到零位,说明电池电压不足或仪表内部有 问题。并且每换一次倍率挡,都要再次进行欧 姆调零,以保证测量准确。
d读数：表头的读数乘以倍率,就是所测电阻 的电阻值。
电压表
一、定义：
电压表是测量电压的一种仪器,工程常用来测 量检测线路是否通畅。符号用V表示。 二、分类：
分为直流电压表和交流电压表 。
直流电压表：主要采用磁电系电表和静电系 电表的测量机构。磁电系电压表由小量程的磁 电系电流表与串联电阻器 又称分压器 组成,最 低量程为十几毫伏。为了扩大电压表量程,可以 增大分压器的电阻值。
手触及。拆线时,也不要触及引线的金属部分。 5 测量结束时,对于大电容设备要放电。 6 要定期校验其准确度。

电压表电流表的使用方法
电压表和电流表是电子测量仪器的常用工具。

它们用于测量电路中的电压和电流。

电压表测量电路的电势差，通常以伏特为单位，而电流表测量电路中的电流强度，通常以安培为单位。

以下是电压表和电流表的使用方法：
1. 连接电路：将电压表或电流表的正极与电路中的正极连接，
将负极连接于电路中的负极。

如果是测量电压，将电压表的电压量程调整到比测量电压更大的范围，如果是测量电流，则需要将测量电流通过电流表时必须将电流表串联在电路中。

2. 读取测量值：当电路连接完成后，您可以读取电压表或电流
表的测量值。

注意，电压表的读数应该与电路不连接时的电压值相同，而电流表的读数应该与电路的电流值相同。

如果您发现测量值不正确，可能需要检查电路的连接或更换电池。

3. 断开电路：在使用完电压表或电流表后，必须断开电路的连接，以免对电路造成损坏或对仪器本身产生影响。

拓展：
除了以上的使用方法之外，电压表和电流表还有一些注意事项： 1. 选择正确的量程：在使用电压表和电流表时，必须选择正确
的量程，否则会损坏仪器或导致不准确的测量结果。

2. 避免过载：在使用电压表和电流表时，必须避免过载。

如果
电压或电流超过仪器的额定值，会导致仪器损坏或不准确的测量结果。

3. 正确的使用方法：在使用电压表和电流表时，必须遵循正确
的使用方法。

例如，使用电压表时，必须注意不要将正极和负极接反，否则会导致仪器短路。

总之，电压表和电流表是电子测量仪器中不可或缺的工具，正确的使用方法和注意事项将有助于确保正确的测量结果和仪器的持久使用。

电压表的使用比较电流表和电压表使用的异同1．关于电压表的使用，下列说法正确的是（）A．电压表可以直接测电源电压B．电压表能跟被测电路串联C．电压表使用时要并联在电路中D．电压表不能直接测电源电压2．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是断开的B．把电压表看成是断开的C．把电流表看成是一个大电阻D．把电压表看成是一根导线3．在选择电压表的量程时，正确的是（）A．尽可能选择大一些的量程B．经试触后被测电压不超过小的量程时，尽可能选择小量程C．尽管选用的量程不同，但对测量结果毫无影响D．为使测量结果更精确，量程选得越小越好．B．C．D．5．下列所示，能用电压表测量出灯泡L2两端电压的电路图是（）． B ． C．D ．测的电压值是 ( )。

A ．5VB ．2．5V C. 1．3V D ．11．5V7、在测量电压时用的是0～3V 的量程，但记录的读数却是2.9V,改用大量程测量时，得到的读数是3.0V ，则用电器两端的电压为( )A ．2.9VB ．3.0V C. 2.95V D ．无法确定8、一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（ ）A 、电压表的量程选择错了B 、测量的电压过小C 、电压表的正、负接线柱接反了D 、电压表被短路了9、如图所示，当量程为0-3v 时，电压表指针的读数为__ _v ； 当量程为0-15V 时，电压表指针的读数为_ V ．10、如图所示，当量程为0～3V 时，电压表指针的读数为 V ；当量程为0～15V时，电压表指针的读数为 V ．11、按图连接电路1、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（ ）A ．把电流表看成是断开的B ．把电压表看成是断开的C ．把电流表看成是一个大电阻D ．把电压表看成是一根导线2、如图所示，闭合开关后，要使L 1和L 2都发光，下列判断正确的是（ ）A．甲乙都是电压表B．甲乙都是电流表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表题2图题3图题4图3、在如图中，关于ab的说法正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a、b均为电流表D．a、b均为电压表4、如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙是电压表，丙是电流表C．甲、乙、丙都是电压表D．甲、丙是电流表，乙是电压表5、如图所示，在用伏安法测小灯泡电阻的实验中，小明同学将电流表、电压表、灯泡分别放置在甲乙丙三个圆圈中，其中填写正确的是（）A．甲是电压表，乙是电流表，丙是小灯泡B．甲是电流表，乙是小灯泡，丙是电压表C．甲是小灯泡，乙是电流表，丙是电压表D．甲是小灯泡，乙是电压表，丙是电流表题5图题6图6、如图所示，L1、L2是灯泡，a、b、c三处接入的是电流表或电压表，若两灯均正常发光，则下列判断正确的是（）A．a为电压表，b为电压表，c为电流表B．a为电流表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表7、如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，②和③是电压表B．①和③是电压表，②是电流表C．①和②是电流表，③是电压表D．①②和③都是电流表题7图题8图8、在图中的圆圈内是电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数．下列说法不正确的是（）A．①④示数可能相等B．①③示数可能相等C．②④示数一定不相等D．③④可以是同种类的表9．（1）如图所示的电路中a、b是电表，闭合开关要使电灯发光，则a表是表，b表是表．（2）如图所示的电路，若要闭合开关S后L1和L2两灯并联，则a表是表，b 表是表．10、如图所示，已知两只灯泡L1和L2串联，则在a、b、c三个电表中（电流表或电压表），a是表，b是表，c是表．题10图题11图11、如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲是表，乙是表．12．如图所示电路中，当开关闭合后，要使灯L1、L2串联，则a是表，b是表（选填“电流”或“电压”）．题12图题13图13、如图所示的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，则甲表是表，乙表是表．14、如图所示，L1和L2都能发光，甲、乙、丙为电压表或电流表，则L1和L2为联，甲一定是表，它测的．乙一定是表，它测的．丙一定是表，它测的．题14图题15图15、如图所示，若要R1和R2串联，则应让S断开，且甲表为表，乙表为表；若要R1和R2并联，则应让S闭合，且甲表为表，乙表为表．1．图中电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源的电压D．灯L1和L2的总电压题1题22．如图，电源电压保持不变，开关S闭合后，电压表的示数是2V，则（）A．L1两端的电压是2V B．L2两端的电压是2VC．电源两端的电压是2V D．都有可能3、如图所示的电路中，各个元件均能正常工作。

准确度等级 功耗
10V ～ 30V：
0.45kΩ/V 1.5
40V ～ 500V：
0.9kΩ/V
电压降：
2.5
4-20mA： ＜ 2V 其它
50mV ～ 0.5V
50uA ～ 800uA，25A ～ 60A
2.5
1mA ～ 20A，4-20mA 配外附分流器：75mV，60mV
电压降：
1.5
4-20mA：
1.5
1kΩ/V
6
交直流电流电压表
特征：1.KLY-50,560,60,670,780,80,8100 系列： ①透明盖：单色透明盖 T 或双色透明盖 S； ②后盖：翻式后盖 F 或紧固式后盖 J； ③安装螺钉：四脚或二脚。
2.KLY-01 系列：①双色透明盖；②安装螺钉：二脚。 3.KLY-02，03 系列：①双色透明盖；②安装螺钉：三脚。 4.KLY-04 系列：①双色透明盖；②安装螺钉：四脚。 5.KLY-801，1101 系列：①双色透明盖；②安装螺钉：四脚。
＜ 2V 其它
50mV ～ 0.5V
1.5
50uA ～ 800uA 1mA ～ 20A，4-20mA 配外附分流器：75mV，60mV
50mV ～ 300V
2.5
电压降：
1.5
4-20mA：
＜ 2V 其它 1.5 50mV ～ 0.5V
2.5
1kΩ/V
50mV ～ 500V
1.5
1kΩ/V
50mV ～ 500V
KLY-T144A
CP-T48V
10V ～ 500V
CP-T72V CP-T80V 90°电磁 CP-T96V
10V ～ 600V 配电压互感器：

电流表和电压表的使用方法
电流表和电压表是电工常用的测试仪器，用于测量电路中的电流和电压。

它们的使用方法如下：
1.使用电流表：
先将电路断开，将电流表与电路连接，注意连接正确的极性。

根据电流表量程选择所需的测量范围。

将电路恢复通电状态，此时电流表会显示所测量电路的电流值。

2.使用电压表：
先将电路断开，将电压表与电路连接，注意连接正确的极性。

根据电压表量程选择所需的测量范围。

将电路恢复通电状态，此时电压表会显示所测量电路的电压值。

3.使用时需要注意的事项：
在连接电流表和电压表前，一定要确保电路处于断开状态，以免发生电击风险。

在选择量程时，应选择最接近待测量值的量程，以确保测量结果的准确性。

在连接电流表和电压表时，应保证连接牢固，并确保连接线路没有断路或短路的情况。

在测量时，应尽量避免触碰电路中的裸露导线和金属部分，以免发生触电事故。

使用完毕后，应将电流表和电压表断开与电路的连接，并将其放置在干燥、安全的地方。

总而言之，使用电流表和电压表需要仔细操作，遵循使用方法并注意安全事项，以确保测量结果准确且避免电击等安全风险。

如果不熟悉使用方法，建议寻求专业人士的指导。

电流、电压及其测量导入在电路分析及测量中，必须掌握电流表、电压表的使用方法及准确判断所测电路并能读数！一、认识电流。

1、电流定义：电荷的定向移动形成电流．2、电流的方向电荷有两种，电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷．还有可能是正负电荷同时向相反方向发生定向移动．规定：正电荷定向移动的方向为电流方向．3、电流的大小：表示单位时间通过某一横截面积的电量的多少。

I=q/t,q表示电荷量的多少，单位是库伦，简称库，符号C。

4、电流的单位：安培，简称安，符号是A。

电流的主要单位是安，还有比安小的单位毫安和微安。

进率：1A=103 mA 1 mA=103 uA(3)学生练习：1、电流是表示________________的物理量，通常用字母_________代表，它的单位是_________，简称_________ ，符号是_________.2、0.6 A=_____mA ；360μA=_______mA＝_______A;450 mA = A= μA; 300 mA =_____A=______μA二、测量电流测量电流有专门仪表——电流表1、认识电流表：（1）电流表在电路中的符号是○A（2）指导学生有条理地认识电流表。

①你怎样知道它是一只电流表？②它的零刻线在哪里？③它有几个接线柱？怎样使用接线柱？④当使用标有“+”“3”两个接线柱时，量程是多大？最小刻度值是多大？⑤当使用标有“一”和“0．6”两个接线往时，量程是多大？最小刻度值是多大？（量程分度值0—3A 0.1A0—0.6A 0.02A2、练习：读出下列电流表的示数。

（1）表甲的读数为，表乙的读数为。

（2）下图所示是电流表表盘的示意图，如果选用“＋”和“0.6”两个接线柱时，它的量程是________，每一小格表示______A，此时电流表的读数是_______A；如果选用“＋”和“3”两个接线柱时，它的量程是______A，每一小格表示______A，此时电流表的读数是_______A。

根据U=IR，可知电流与电压一一对应，如果 将电流表的示数，换算成U，就可以直接测电 压，只是量程Ug太小。
二、电流表G改为电压表V
1、电流表改装电压表的原理：
串联一个电阻， 分担一部分电 压
电压表就是串联了分 压电阻的电流表。
电 路 分 析
电压表内
阻RV为 ：
RV=Rg+R 其中R如 何计算？
４、伏安法测电阻电路的选择方法： １）定量判定法： 若已知待测电阻大约为Rx，电流表的内阻为 RA和电压表的内阻为RV，则： 当RX/RA>RV/RX时，选用电流表内接法。 当RX/RA<RV/RX时，选用电流表外接法。 当RX/RA＝RV/RX时，两种接法都可以。
例：已知电流表的内阻为0.1Ω，电压表的内阻 为４kΩ，若待测电阻约为2２50Ω，用伏安法测其电 阻应采用电流表 外内 法．
3．小量程电流表G的三个主要参数：
（1）内阻Rg ：小量程电流表的电
阻．一般为几十欧到几百欧．
（2）满偏电流Ig ：小量程电流表G指针
偏转到最大刻度值时的电流值。一般很 小，为几十微安到几毫安．
（3）满偏电压Ug ：小量程电流表G通过满
偏电流时，加在它两端的电压．
根据Ug=IgRg可知：满偏电压也很小。
相同的思路，我们还可以利用串联电路的分 压作用或并联电路的分流作用，将电压表或 电流表的量程再扩大。
练习：１、如果给量程是３Ｖ的电压表再串 联一个阻值等于电压表内阻的电阻，它的量 程变为了多少？刻度盘上的数字怎么改？
因为此时的RV变 为了原来的２倍, 根据欧姆定律， 电流Ig一定时， 电压也变为原来 的２倍
三、把表头G改为电流表A
1、表头改装电流表的原理：

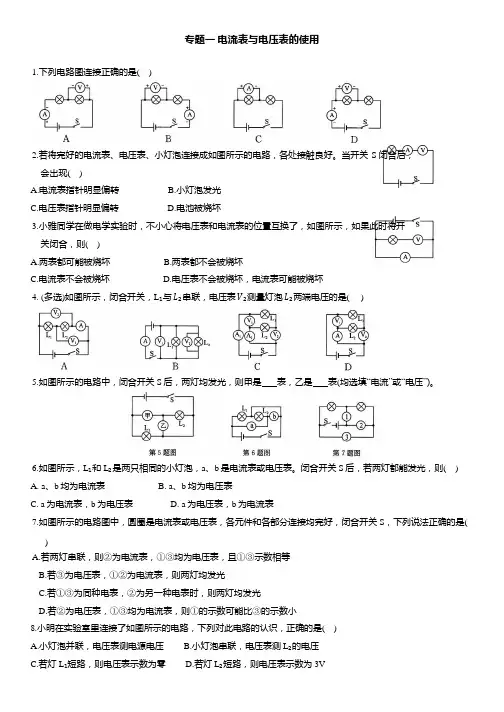

专题一电流表与电压表的使用1.下列电路图连接正确的是( )2.若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

当开关S闭合后，会出现( )A.电流表指针明显偏转B.小灯泡发光C.电压表指针明显偏转D.电池被烧坏3.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏，电流表可能被烧坏4. (多选)如图所示，闭合开关，L₁与L₂串联，电压表V₂测量灯泡L₂两端电压的是( )5.如图所示的电路中，闭合开关S后，两灯均发光，则甲是表，乙是表(均选填“电流”或“电压”)。

6.如图所示，L₁和L₂是两只相同的小灯泡，a、b是电流表或电压表。

闭合开关S后，若两灯都能发光，则( )A. a、b均为电流表B. a、b均为电压表C. a为电流表，b为电压表D. a为电压表，b为电流表7.如图所示的电路图中，圆圈是电流表或电压表，各元件和各部分连接均完好，闭合开关S，下列说法正确的是()A.若两灯串联，则②为电流表，①③均为电压表，且①③示数相等B.若③为电压表，①②为电流表，则两灯均发光C.若①③为同种电表，②为另一种电表时，则两灯均发光D.若②为电压表，①③均为电流表，则①的示数可能比③的示数小8.小明在实验室里连接了如图所示的电路，下列对此电路的认识，正确的是( )A.小灯泡并联，电压表测电源电压B.小灯泡串联，电压表测L₂的电压C.若灯 L₁短路，则电压表示数为零D.若灯 L₂短路，则电压表示数为3V9.如图所示的电路中，闭合开关S₁和S₂,，灯泡L₁和L₂均发光，下列说法正确的是( )A.电流表测量干路的电流B.只断开 S₂，电压表示数变为零C.只断开 S₂，电流表示数不变D.只断开S₂，电压表示数等于L₁两端的电压10.如图所示，在烧杯内的盐水中插入一根铜片和一根锌片，就做成了一个盐水电池，将多节这样的盐水电池串联，为判别串联盐水电池组的正负极，在盐水电池的两极 A、B间接入下列元件，能达到目的的是( )①小灯泡②电压表③电流表④发光二极管A.①②③④B.②③④C.②③D.①②③11.(1)图甲所示是表，所接量程的最小分度值是，此时的示数是；图乙所示电表所接量程的最小分度值是，此时的示数是；(2)某同学在做电学实验时，不慎将电压表和电流表的位置互换，接成了如图丙所示的电路，此时若闭合开关S，其后果是：电流表将，电压表将 (均选填“烧坏”或“不会烧坏”)。

1.3.9按标度尺上零位的位置分类(单、双向式无 零位标度尺仪表)
1.3.10按使用方式分类(安装式和可携式) 1.3.11按标度尺特性分类(均匀标度尺和非均匀标
度尺) 1.3.12按外形尺寸大小分类(微型、小型、中型、
大型)
6
2 计量性能要求
2.1基本误差
仪表的基本误差以引用误用表示,按公式：
X-X0
电流表、电压表、功率表及电阻表 检定规程
JJG124-2005
单 位：江西省电力科学研究院
主讲人：
朱明
1 概述
1.1 范围： 本规程适用于直接作用模拟指示直流和 交流(频率40Hz~10kHz)电流表、电压表及电阻表 的万用表（以下均称为仪表）的首次检定、后续 检定和使用中的检验。
1.2仪表是由测量机构和测量线路两个基本部分组 成的。当被测量通过测量线路变成测量机构所能 接受的量时，该量驱动测量机构运动，从而指示 出被测量的大小。
18
4.5 检定周期
准确度等级小于或等于0.5的仪表检定周 期一般为1年, 其余仪表检定周期一般不超过 2年。
19
20
对功率表还要进行只有电压线路通电,指示器 偏离零分度线的试验,其改变量不应超过最大允许 误差的100%。
对电阻表偏离零位没有要求。 仪表的不回零值主要由游丝(或张丝)的永久 变形误差和摩擦误差产生的.
12
2.7位置影响
对没有装水准器, 且有位置标志的仪表, 将其自 标准位置向任意方向倾斜5°或规定值; 对无位置 标志的仪表应倾斜90°, 即水平或垂直位置。其误 差改变量前者不应超过最大允许误差的50%，后 者不应超过100%。
2.8功率因数影响
(仅适用于功率表)
应在超前和滞后两种 状态下试验,由此引超仪 表误差的改变量不应超过 最大允许误差的100%。

电压表的使用方法：一、电压表的连接方法：（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。

（2）：电压表必须和被测用电器并联。

注意1.如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。

2．可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。

（3）必须让电流从电压表的正接线柱（红色）进入，再从负接线柱（黑色）流出。

（正接线柱靠近电源正极，负接线柱靠近电源负极）注意：如果电压表的正负极接反，指针会反转。

（4）：必须正确选择电压表的量程。

注意：1：再能估测电压大小的情况，先估测，在选择合适的量程。

2：无法估测时，利用法选量程。

试触法选量程的具体操作方法：（1）：首先接0—15v的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电压表。

（2）：如果指针的偏转没有超出量程，但电压表示数大于3V，应接0—15V的量程。

（3）：如果电压表示数小于3V，应接0—3V 的量程。

二、电压表的读数：（1）：明确所选电压表的量程。

（根据所接线来判断）（2）：看清每个量程的分度值：0—V 的量程，分度值是V；0—V的量程，分度值是V。

（3）：读出示数.(明确指针向右偏转的格子数)注意：：先读大格，再读小格。

提醒：同一刻度线处，大量程的示数等于小量程示数的倍。

:三、认识电压表理想电压表的电阻无穷大，电流无法通过，相当于断开。

近似看作断路。

用法1：电压表直接接在电源两级之间，可以测出电源的电压值用法2：串联电路中只有一个用电器，用电压表与用电器串联测出用电器的电压，与电源电压相等用法3：串联电路中有两个用电器，电压表与哪个用电器并联就测哪个用电器的电压串联电路也成为：电路，即易考点：结论：电压表不能同时测和的电压用法4：电压表测并联电路电压并联电路电压的特点：用法5：电路故障及现象：电压表串联在电路中现象：电压表示数；灯泡：；电流表：用法6：接线柱问题。

电流表和电压表的使用方法在电路实验和电工维修等领域中，电流表和电压表是常用的电子测量仪器。

它们用于测量电流和电压的大小，帮助我们准确地分析和判断电路中的问题。

本文将介绍电流表和电压表的使用方法，以帮助读者正确、安全地操作这两种仪器。

一、电流表的使用方法1. 确定测量范围：首先，根据电路中电流的预估大小，选择合适的测量范围。

电流表通常有不同档位（例如2A、20A、200A等），应选择最接近预计电流值的档位进行测量。

2. 连接电路：将电流表的“COM”端口与电路中的负极连接，将电流表的“A”端口与电路中的正极连接。

确保连接牢固，避免接触不良。

3. 调整表笔位置：根据电流流动的方向，调整电流表表笔的位置，使其与电流流动方向保持一致。

如果电流表读数为负值，表明电流方向与表笔位置相反，需要互换表笔的连接位置。

4. 测量电流：打开电流表的电源开关，观察电流表的指针或数字显示。

在稳定电流条件下，读取电流表的数值。

如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。

5. 注意安全：在操作电流表时，务必注意安全。

确保电路断开电源，避免触摸线路，防止电流通过身体造成伤害。

同时，避免超过电流表所能承受的最大电流，以免损坏仪器。

二、电压表的使用方法1. 确定测量范围：根据电路中电压的预估大小，选择合适的测量范围。

电压表通常有不同档位（例如20V、200V、1000V等），应选择最接近预计电压值的档位进行测量。

2. 连接电路：将电压表的“COM”端口与电路中的负极连接，将电压表的“V”端口与电路中的正极连接。

确保连接牢固，避免接触不良。

3. 调整表笔位置：根据电压的测量方向，调整电压表表笔的位置，使其与电压流动方向保持一致。

如果电压表读数为负值，表明电压方向与表笔位置相反，需要互换表笔的连接位置。

4. 测量电压：打开电压表的电源开关，观察电压表的指针或数字显示。

在稳定电压条件下，读取电压表的数值。

如果需要连续测量，可以记录每次测量的数值，取平均值以提高准确性。

A类题1、关于电流的方向，说法正确的是（）A、带电微粒的运动方向就是电流的方向B、自由电子移动方向与电流方向相反C、金属导体中自由电子运动方向就是电流的方向D、以上说法均不正确2、下列用电器在正常工作时电流量最小的是（）A、电子手表B、电冰箱C、白炽灯D、空调器3、下列有关电流表的使用，不正确的是（）A．电流表并联在被测电路中B．电流表串联在被测电路中C．被测电流不超过电流表的量程D．电流从电流表“＋”接线柱流入，“－”接线柱流出3、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。

这样做是为了（）A、看看有无电流B、看看电流表的灵敏程度C、检查电路的连接是否正确D、选择合适的量程4、用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。

此现象的可能原因是（）A、某盏灯灯丝已断B、某盏灯灯丝已短路C、电流表损坏而断路D、灯泡与灯丝接触不好，时断时通5. 关于串联电路，下列说法中正确的是：（）A. 串联电路中，只要有一处断开，就处处无电流。

B. 串联电路中，只要有一盏灯被短路，其余各灯就都不亮。

C. 马路上的电灯，一起亮，一起灭，可知它们是串联的。

D. 串联电路中的各用电器之间是互不影响的。

6.使用电流表时，一般不能把电流表直接接在电源两极上，是因为 ( )A.流过电流表的电流太小，不能测出电流值D.流过电流表的电流太小，会损坏电流表C.流过电流表的电流太大，不能测出电流值D.流过电流表的电流太大，会损坏电流表7. 以下关于电流的说法正确的是（）A、在电路中，电流从电源的正极流向负极B、在金属导体中，电子的移动方向与电流方向相同C、只有正电荷的定向移动，才能形成电流D、只有自由电子的定向移动，才能形成电流8. 如图，是用电流表测量通过电灯电流的正确电路的是：（）9．使用电流表时（）A．必须串联在待测部分的电路中B．必须与待测电路并联C．把电流表的两接线柱接到电路中即可D．电流表可以直接接到电源两极上10．实验室使用的电流表用“—”与“0.6”两接线柱接入电路，指针静止时位置如图所示，则该表的示数值应为（）A．1.70安B．0.34安C．0.27安D．0.37安B类题1. 某同学在使用电流表时，本应使用＋和3两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路，电流从“＋”接线柱流入，从“0.6”接线柱流出，这样做的可能后果是( )A. 指针不动。

4 串联电路和并联电路 第2课时 电压表和电流表1.掌握小量程电流表改装成电压表和大量程电流表的原理.2.会分析电流表内接法和外接法的误差情况，会正确选择电路．一、小量程电流表G 的三个参量1．电流表的内阻：表头的电阻R g 叫作电流表的内阻． 2．满偏电流：指针偏到最大刻度时的电流I g 叫作满偏电流．3．满偏电压：表头通过满偏电流时，加在它两端的电压U g 叫作满偏电压． 二、电表改装原理1．电压表改装：将表头串联一个较大电阻，如图1所示：图12．电流表改装：将表头并联一个较小电阻，如图2所示：图2一、电压表和电流表的电路结构 电压表、电流表的改装及其特点二、电流表的内接法和外接法1．两种接法的比较电压表示数：电压表示数：U＝U2.电流表内、外接的选择方法(1)直接比较法：当R x≫R A时，采用内接法，当R x≫R V时，采用外接法，可记忆为“大内小外”．(2)公式计算法当R VR x<R xR A即当R x＞R A R V时，用电流表内接法，当R VR x>R xR A即当R x＜R A R V时，用电流表外接法，当R x＝R A R V时，两种接法效果相同．(3)试触法：如图，把电压表的可动接线端分别试接b、c两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法．1．电流表的内阻是R g ＝100Ω，满刻度电流值是I g ＝1mA ，现欲把这电流表改装成量程为5V 的电压表，正确的方法是（ ）A ．应串联一个0.1Ω的电阻B ．应并联一个0.1Ω的电阻C ．应串联一个4900Ω的电阻D ．应并联一个4900Ω的电阻2．如图所示是有两个量程的电流表.已知表头的内阻g 1000ΩR =，满偏电流g 1mA I =，电阻1=50ΩR ，2=200ΩR ，则使用A 、B 两个端点时，电流表的量程为（ ）A ．0~8mAB ．0~50mAC ．0~12mAD ．0~25mA3．在图（a ）所示电路中，V 1、V 2都是有0~3 V 和0~15 V 两个量程的电压表。

电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。

2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。

3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。

4.电流表、电压表的使用规则（1）接线问题：进，出。

（2）电流表有两个量程，分别是和；分度值分别为和。

电压表有两个量程，分别是和；分度值分别为和。

（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。

电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。

B．反偏，可能发生的情况？。

C．满偏，可能发生情况？。

D．偏转太小，即指针偏转过不了中线，可能情况？。

5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。

（）B. 通过两元件的电流相等，两元件一定串联。

（）C.两元件并联，两元件两端的电压一定相等。

（）D.两元件两端的电压相等，两元件一定并联。

（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。

2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。

3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。

第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。

.
9
第二章 电流与电压的测量
外磁式
内磁式
.
内外磁式
10
第二章 电流与电压的测量
2.磁电系测量机构的工作原理
磁电系测量机构是根据通电线圈在磁场中受到电磁 力矩而发生偏转的原理制成的。
磁电系测量机构的工作原理
.
11
第二章 电流与电压的测量
磁电系仪表的特点
优点
准确度高、灵敏度高 功率消耗小 刻度均匀
.
闭路式分流器
19
第二章 电流与电压的测量
三、直流电压表
1.直流电压表的组成
直流电压表的组成
.
20
第二章 电流与电压的测量
2.分压电阻的计算
第一步：先计算磁电系测量机构的额定电压 UC=IC·RC
第二步：计算电压量程扩大倍数
m U UC
第三步：计算所需串联的分压电阻
RV(m1)RC
.
21
第二章 电流与电压的测量
.
35
第二章 电流与电压的测量
电流正向
电流反向
吸引型测量机构工作原理
.
36
第二章 电流与电压的测量
电流正向
电流反向
排斥型测量机构工作原理
.
37
第二章 电流与电压的测量
2.电磁系测量机构的工作原理
利用通电流的固定线圈产生磁场，使铁芯磁化。然后 利用线圈与铁芯（吸引型）或铁芯与铁芯（排斥型）相 互作用产生转动力矩，带动指针偏转。
.
30
第二章 电流与电压的测量
思考与练习
1.简述磁电系测量机构的工作原理。 2.磁电系测量机构中游丝的作用是什么？ 3.磁电系仪表的优点和缺点有哪些？ 4.计算分流电阻的步骤有哪些？ 5.如何连接分流电阻？ 6.为什么多量程直流电流表多采用闭路式分流电路？ 7.检流计的特点是什么？主要用途是什么？

电流表与电压表的异同点电流表和电压表是电学领域中常见的两种测量仪器，它们在测量电路中的电流和电压方面起着重要的作用。

下面将分别从原理、测量范围、测量方式和使用场景等方面，对电流表和电压表的异同点进行解释。

1.原理：电流表和电压表的测量原理有所不同。

电流表基于电流感应原理工作，利用电磁感应效应测量通过它的电流。

电流通过电流表的线圈时，会产生磁场，进而产生力矩使得指针或数字显示器指示对应的电流值。

电压表则基于电压感应原理工作，利用电场感应效应测量电压大小。

电压表通过与电路相连，从电路中提取出一部分电压用来测量，一般通过电阻分压或电势差的方式实现。

2.测量范围：电流表和电压表的测量范围也有所不同。

电流表的测量范围一般较窄，通常以毫安或安为单位，用于测量较小的电流。

而电压表的测量范围较广，通常以伏特为单位，可以测量较小的电压，也可以测量较大的电压。

3.测量方式：电流表和电压表的测量方式也存在一定的差异。

电流表一般需要串联在电路中，将电流通过电流表的线圈，测量电流大小。

而电压表一般需要并联在电路中，通过与电路相连，测量电路的电压。

4.使用场景：电流表和电压表在使用场景上也有一定的差异。

电流表主要用于测量电路中的电流，例如测量电路中的分支电流、元器件的工作电流等。

电压表主要用于测量电路中的电压，例如测量电源的输出电压、元器件的电压降等。

综上所述，电流表和电压表在原理、测量范围、测量方式和使用场景等方面存在一些异同点。

电流表基于电流感应原理，测量范围较窄，需要串联在电路中进行电流测量；电压表基于电压感应原理，测量范围较广，需要并联在电路中进行电压测量。

它们在实际应用中可以相互补充，共同完成电路参数的测量与分析工作。
