隔离开关触头位置的实时在线检测装置

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010372565.8(22)申请日 2020.05.06(71)申请人 许昌许继软件技术有限公司地址 461000 河南省许昌市许继大道1706号申请人 许继集团有限公司　许继电气股份有限公司(72)发明人 陈斌　王广民　肖亮　张巧霞　张思远　陈哲　李宏川　李江林　慕宗君　张海庭　邵广时　沈志广　(74)专利代理机构 北京中政联科专利代理事务所(普通合伙) 11489代理人 陈超(51)Int.Cl.H04N 5/268(2006.01)H04N 7/18(2006.01)(54)发明名称基于隔离开关位置智能识别的一键顺控双确认系统及方法(57)摘要本发明涉及一种基于隔离开关位置智能识别的一键顺控双确认系统及方法，顺控监控主机确认需要进行顺控操作的隔离开关，将需要操作的隔离开关的编号和分合状态发送给视频监控主机，视频监控主机根据隔离开关编号调取摄像头相应预置位，然后获取实时视频发送给智能分析主机进行分析，将分析的结果写成e格式的文件，通过反向隔离装置把判断结果文件传给顺控监控主机，顺控监控主机解析结果文件，得到隔离开关位置和遥信进行双确认。

一键顺控要求顺控操作得到非同源信号的双确认，采用视频图像识别作为第二判据，具有判断准确、完全独立安装且不用停电、维护便捷、安全可靠的优点。

权利要求书2页 说明书7页 附图2页CN 111614913 A 2020.09.01C N 111614913A1.一种基于隔离开关位置智能识别的一键顺控双确认系统，其特征在于，包括顺控监控主机、视频监控主机、若干摄像机、智能防误主机、智能分析主机、正向隔离装置及反向隔离装置；所述顺控监控主机，根据倒闸指令，通过智能防误主机进行倒闸指令的防误校验；通过所述正向隔离装置将所述隔离开关的编号及分合状态发送到视频监控主机；接收所述视频监控主机发送的隔离开关位置识别结果，确认隔离开关的动作结果；所述视频监控主机根据所述隔离开关的编号获得隔离开关的位置，根据所述隔离开关的位置调用对应的摄像机至预定采集位置，采集所述隔离开关的图像；将摄像机采集的图像发送给所述智能分析主机；将所述智能分析主机得到的隔离开关位置识别结果通过所述反向隔离装置发送给所述顺控监控主机；所述智能分析主机根据图像判断隔离开关的位置并将判断结果发送给所述视频监控主机。

1号主变中压侧110kV停电接火“四措一案”编制：职务：项目总工审核：职务：部门主任批准：职务：公司副总经理监理审核：职务：项目总监XXXXXX有限公司XXXX项目部XXXX年XX月1号主变中压侧110kV停电接火“四措一案”根据《电力公司各级领导干部和管理人员作业现场到岗到位管理规定（试行）》，该作业为110千伏及以上输变电工程的扩建工程，本施工作业属于大型基建作业现场。

本期扩建工程工作量较大涉及范围较大，为保证设备安装、接火作业顺利完成，特编制如下作业方案。

一、工程概况XXXXX220kV汇集站增容扩建工程，本次扩建括1×240MVA主变，本期工程建设范围：2号、3号主变的220kV和110kV母联、母线PT间隔、相应母线及构架、2号、3号主变220kV、110kV侧等共用配电系统， 8条110kV进线、2条220kV 出线，主变35kV侧采用管母线接入工程属于增容扩建工程。

二、计划工作时间（电气接火）计划工作时间：XXXX年XXX月XX日XX:00，计划完工时间：XXXX年XX月XX日XX:00，此时间以停电时间为准。

三、本次作业内容1、施工部位：220kVXXXX汇集站增容扩建工程110kV区2、工作任务：一次110kVI、II母母线接火、设备安装及引线、二次保护接入及调试四、停电前工作任务负责人：XXXX1、做好进场施工前的各项准备工作2、完成110kV区设备安装、调试，二次接线、调试、高压试验3、完成110kV出线XX间隔I、II母母线引流线线夹压接4、完成110kV出线XX间隔XXXX接地开关引线一端压接5、完成110kV出线XX间隔XXXX隔离开关引线一端压接6、完成110kV出线XX间隔支柱绝缘子RTV防污闪涂料喷涂7、完成110kV出线XX间隔XXX隔离开关安装8、办理汇集站（第一种）工作票五、停电施工工作1、工作时间：XXXXX年XX月XX日XX:00—XXXX年XX月XX日XX:002、施工任务：一次110kVI、II母母线接火、设备安装及引线、二次保护接入及调试六、作业分工XXXX年XXXX月XX日—XX日工作时间及工作内容：备注：以上工作如有变化，时间顺延施工组织措施根据《电力公司各级管理人员作业现场到岗到位管理规定（试行）》，该工程工作到岗管理人员为：XXXXXXXXXXX总负责人：XXXXX 联系电话：1XXXXXXX00安全监护人：XXXX 联系电话：1XXXXXX80技术负责人：XXXX 联系电话：1XXXXX7为了实现本工程工作安全优质完成,建立施工现场组织机构体系，对现场进行全过程监控；建立健全现场各方面的管理措施，制定以下措施：1、施工现场管理人员职责：总负责人XXXXXX：落实本项工作的施工现场管理第一责任人，对现场和组织调度实施全过程管理；负责现场工作总体协调，确保工程施工安全顺利进行，并及时向有关部门汇报进展情况。

变电检修工-中级工测试题与答案一、单选题（共45题，每题1分，共45分）1.下列螺栓（）不能用于户外隔离开关上。

A、M8以下不锈钢螺栓B、M10以上热镀锌螺栓C、冷镀锌螺栓D、M10以上不锈钢螺栓正确答案：C2.隔离开关接触后，检查所用塞尺是( )。

A、0.06mm×10mmB、0.07mm×10mmC、0.05mm×10mmD、0.15mm×10mm正确答案：C3.GIS全称气体绝缘组合电器设备主要把母线、断路器、CT、PT、隔离开关、（）都组合在一起。

A、避雷器B、接雷网C、接闪器D、引下线正确答案：A4.电力工业是为社会生产和人民生活提供电能的工业系统，它包括电力建设、发电、供电、设备制造等多种部门，是现代化和集约程度很高的技术高度密集的社会化大生产体系，电力行业特有工种就九十多个，因此，电力生产人员职业道德在其适用范围上具有丰富的( )。

A、多样性B、服从性C、公益服务性D、高度责仟心正确答案：A5.断路器安装后必须对其二次回路中的防跳继电器、非全相继电器进行传动，并保证在模拟手合于故障条件下断路器不会发生( ）。

A、跳跃现象B、误动现象C、拒动现象正确答案：A6.断路器SF6气体管道机械性损伤，明显变形，未破裂，应开展（）。

A、C类检修，必要时安排B类检修，更换管道B、B类检修，必要时安排A类检修，更换管道C、D类检修，必要时安排C类检修，更换管道正确答案：A7.隔离开关触头过热的原因有（）。

A、触关压紧弹簧过紧B、触头接触面氧化、接触电阻增大C、触头电位过高D、触头电位差过低正确答案：B8.空间点的三面投影与其三维坐标有一一对应的关系。

空间点到H面的距离为该点( )坐标的坐标值。

A、XB、YC、ZD、以上答案都不对正确答案：C9.构支架引下线腐蚀,腐蚀剩余导体面积小于( )，但能满足热容量时，进行防腐处理；不能满足热容量时，进行更换处理A、0.9B、0.7C、0.8D、0.6正确答案：C10.弹簧操动机构禁止（）。

地铁单向导通装置使用、安装、维护说明目录1. 概述 (1)2. 使用环境条件 (1)3. 主要规格和技术参数 (2)4. 结构简介和工作原理 (3)4.1 结构简介 (3)4.2 工作原理 (4)5. 安装与使用 (6)5.1 设备的安装 (6)5.2 设备的使用 (10)6. 维护保养及故障排除 (11)6.1 维护保养 (11)6.2 故障排除 (12)6.2.1 元器件检查 (12)6.2.2 动作检查 (13)6.2.3 更换元器件 (13)6.2.4 常见故障处理见下表： (14)6.2.5 主要配件明细表 (14)7. 包装运输及保存 (15)8. 易耗件清单 (15)附图1：单向导通装置原理图 (16)附图2：故障检测单元布线图 (18)附图3：单向导通装置外形图 (19)附图4：单向导通装置底座图 (20)附图5：单向导通装置二极管压装图 (21)附图6：单向导通装置一次铜排接口图 (23)1.概述在地铁（轻轨）轨道系统中，车场、车辆段、隧道、高架桥等特殊地段的轨道上需要设置绝缘接头，其目的是为了尽量减小杂散电流并缩小杂散电流影响的围，从而减小杂散电流对结构钢筋的腐蚀。

而在采用绝缘接头的钢轨部位，有机车运行时，为保证回流电流的正常流动，必须采用单向导通装置，并接于地铁轨道设置的绝缘结处，用于连接绝缘接头两端的钢轨，使钢轨中电流只流向一个方向，而在另一个方向截止。

装置设置有隔离开关，用于在单向导通装置出现故障时连接绝缘结两端钢轨，使列车能够正常运行。

柜设置的数据采集控制及远程通信系统可实时检测主回路的运行状态，并具有远端通信接口，可连接到控制信号盘的通讯网络上，在监测系统的主控机上实时观测单向导通装置的运行情况，以便在发生故障时及时处理。

2.使用环境条件安装型式：户外安装，有防雨及接地措施环境温度：-15℃～ +40℃，24小时平均温度不超过35℃。

相对湿度：日平均值不大于95%，月平均值不大于90%（25℃）；有凝露发生。

实时在线无线温度监测预警系统的研究与应用摘要高压供配电系统运行稳定性与电气元器件连接点温度密切相关，通过与传统测温方法对比，实时在线无线温度监测解决了密封高压开关柜内部各连接点温度无法检测难题，满足了供电系统安全稳定运行的要求，降低了劳动强度，提高了人身安全性。

同时，避免了堆积灰尘后易使绝缘性降低导致爬电事故的发生，应用效果好。

关键词实时在线；无线；温度；监测中图分类号tm73 文献标识码a 文章编号 1674-6708（2011）41-0146-020 引言高压供配电网络中设备之间的连接点是电力输送的最薄弱环节，主要是连接点发热，如断路器、隔离开关触点与母线连接处及电缆终端头等部位。

随着开关切断电路次数的增加，负荷的增大及长时间运行的振动与灰尘污染等，动、静触头间的接触压力和接触面积不断下降，接触电阻增大，导致连接点发热并形成恶性循环，温升、氧化，电阻持续增大，接触点持续升温将会导致绝缘老化，甚至绝缘损坏击穿。

在研究固体电解质的击穿理论中，就有电击穿、热击穿和电化学击穿的理论[1]。

据资料统计发生在变配电站的电力事故，40%是由高压电气设备过热所致。

1 现状分析与选型国内对高压电气设备连接点的温升测量普遍使用的方法为示温蜡片或定期用红外线测温仪（或红外热像仪）逐点测温。

示温蜡片现已逐渐淘汰，而用红外测温仪（或红外热像仪）逐点测温的方法有很多弊端，需人员定期巡测，易导致与高压带电体近距离接触威胁人身安全，测量误差较大，设备漏检发生故障的机率大。

而中置式开关柜内部的断路器、刀闸和动静触头等设备的位置更加隐蔽，红外线测温仪已无法进行人工巡查测温。

因此实时监测高压设备连接点温度变化是非常必要的。

通过对传统高压配电系统连接点测温与新技术实时在线无线测温系统进行研究对比，实时在线无线温度监测预警系统不但可以节省大量的人力，物力，与示温蜡片、红外测温相比，系统还具有测温精度高，响应速度快，体积小，易安装，组网灵活、实时在线，抗干扰性强等优点，是传统测温方式的一次革命。

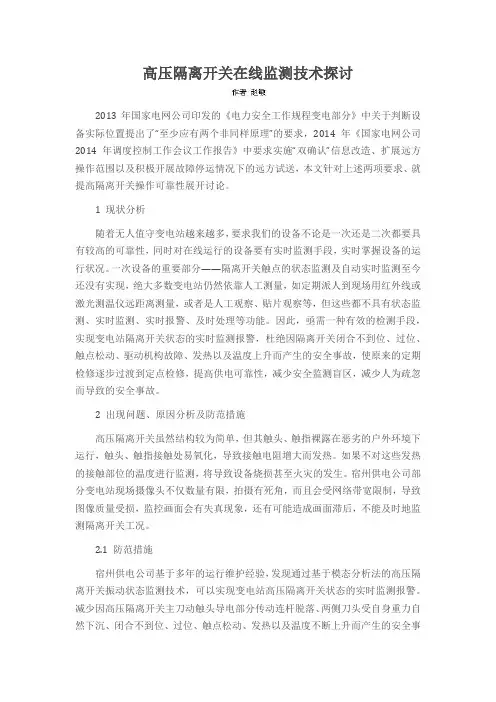

高压隔离开关在线监测技术探讨2013年国家电网公司印发的《电力安全工作规程变电部分》中关于判断设备实际位置提出了“至少应有两个非同样原理”的要求，2014年《国家电网公司2014年调度控制工作会议工作报告》中要求实施“双确认”信息改造、扩展远方操作范围以及积极开展故障停运情况下的远方试送，本文针对上述两项要求、就提高隔离开关操作可靠性展开讨论。
