专利名称：一种挥发性物质实时收集与在线分析装置
专利类型：发明专利
发明人：贾永霞,邓汝芳,杨秋霞,徐信兰,吴彤,肖阳央,曾兰亭,袁云飞
申请号：CN202010904739.0
申请日：20200901
公开号：CN111983103A
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本发明公开了一种挥发性物质实时收集与在线分析装置，包括泵系统，除水除杂装置，气流控制装置，活体存放装置，载气系统，气流路控制系统，在线富集与解析装置，传送管装置，挥发性成分分析检测系统；所述除水除杂系统通过管路与气流控制装置相连接；所述活体存放装置通过管路分别与气流控制装置、气流路控制系统相连接；所述气流路控制系统通过切换阀分别与泵系统、在线富集与解析装置、传送管装置、载气系统相连通；所述挥发性成分分析检测系统与传送管路装置相连接；本发明可根据采集条件需要调整在线富集与解析装置7中填充柱吸附时气流的大小及时间，确保活体生物释放的挥发性物质能被充分吸附，实现了挥发性物质实时收集与在线分析。
申请人：中国科学院华南植物园
地址：510630 广东省广州市天河区兴科路723号
国籍：CN
代理机构：深圳科湾知识产权代理事务所(普通合伙)
代理人：钟斌
更多信息请下载全文后查看。
![一种植物根系挥发性有机物化感作用研究装置及方法[发明专利]](https://uimg.taocdn.com/b7cbff57f121dd36a22d82d2.webp)
专利名称：一种植物根系挥发性有机物化感作用研究装置及方法
专利类型：发明专利
发明人：李德文,季倩如,赵雨森,唐中华,刘英,杜丹丹
申请号：CN202010581559.3
申请日：20200623
公开号：CN111624313A
公开日：
20200904
专利内容由知识产权出版社提供
摘要：本发明涉及植物根系挥发性有机物化感作用研究领域，更具体的说是一种植物根系挥发性有机物化感作用研究装置及方法。
研究植物根系挥发性有机物化感作用的方法包括以下步骤：S1：将植物的根系放置在挥发性有机物收集器内，并且将植物的茎穿过橡胶筒，将植物的叶片部分放置在有机物收集器的上方，然后使用封口夹将橡胶筒夹紧，使橡胶筒处密封；S2：在反应器内的样品盘内放置植物、土壤和微生物；S3：注射器通过橡胶软管将反应器内的空气抽出，挥发性有机物收集器内收集的挥发性有机物通过聚四氟乙烯管进入反应器内与植物、土壤和微生物接触；S4：对植物、土壤和微生物取出进行化验研究。
申请人：东北林业大学
地址：150040 黑龙江省哈尔滨市香坊区和兴路26号
国籍：CN
代理机构：北京君恒知识产权代理有限公司
代理人：余威
更多信息请下载全文后查看。

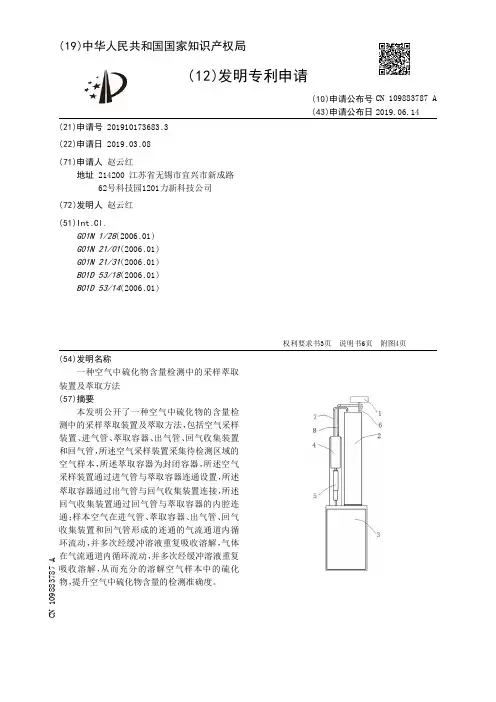

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910173683.3(22)申请日 2019.03.08(71)申请人 赵云红地址 214200 江苏省无锡市宜兴市新成路62号科技园1201力新科技公司(72)发明人 赵云红 (51)Int.Cl.G01N 1/28(2006.01)G01N 21/01(2006.01)G01N 21/31(2006.01)B01D 53/18(2006.01)B01D 53/14(2006.01)(54)发明名称一种空气中硫化物含量检测中的采样萃取装置及萃取方法(57)摘要本发明公开了一种空气中硫化物的含量检测中的采样萃取装置及萃取方法，包括空气采样装置、进气管、萃取容器、出气管、回气收集装置和回气管，所述空气采样装置采集待检测区域的空气样本，所述萃取容器为封闭容器，所述空气采样装置通过进气管与萃取容器连通设置，所述萃取容器通过出气管与回气收集装置连接，所述回气收集装置通过回气管与萃取容器的内腔连通；样本空气在进气管、萃取容器、出气管、回气收集装置和回气管形成的连通的气流通道内循环流动，并多次经缓冲溶液重复吸收溶解，气体在气流通道内循环流动，并多次经缓冲溶液重复吸收溶解，从而充分的溶解空气样本中的硫化物，提升空气中硫化物含量的检测准确度。
权利要求书3页 说明书6页 附图4页CN 109883787 A 2019.06.14C N 109883787A权 利 要 求 书1/3页CN 109883787 A1.一种空气中硫化物含量检测中的采样萃取装置，其特征在于：包括空气采样装置(1)、进气管(6)、萃取容器(2)、出气管(7)、回气收集装置(4)和回气管(8)，所述空气采样装置(1)采集待检测区域的空气样本，所述萃取容器(2)为封闭容器，且所述萃取容器(2)内腔盛装缓冲溶液，所述空气采样装置(1)通过进气管(6)与萃取容器(2)连通设置，所述萃取容器(2)通过出气管(7)与回气收集装置(4)连接，所述回气收集装置(4)收集萃取容器(2)未溶解的样本空气，所述回气收集装置(4)通过回气管(8)与萃取容器(2)的内腔连通；样本空气在进气管(6)、萃取容器(2)、出气管(7)、回气收集装置(4)和回气管(8)形成的连通的气流通道内循环流动，并多次经缓冲溶液重复吸收溶解。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910206400.0
(22)申请日 2019.03.19
(71)申请人 海南大学
地址 570228 海南省海口市美兰区人民大
道58号
(72)发明人 何禾
(74)专利代理机构 安徽合肥华信知识产权代理
有限公司 34112
代理人 余成俊
(51)Int.Cl.
G01N 1/22(2006.01)
G01N 1/24(2006.01)
G01N 30/16(2006.01)
(54)发明名称
一种原位植物根系挥发性有机物收集及测
定方法
(57)摘要
本发明公开了一种原位植物根系挥发性有
机物收集及测定方法，该方法可以在不破坏植物
根系的前提下，通过自制的捕集袋等部件组成的
收集系统，实现自然条件下原位采集木本或草本
植物根系释放的挥发性有机物，再将样品注入便
携式气质联用仪并用优化后的程序成功分离植
物根系BVOCs。
其主要步骤为：用捕集袋包覆住植
株在体根系末端，后将PDMS/DVB吸附针插入捕集
袋采样口，继而挥发性有机物附着于吸附针上，
经便携式气质联用仪（GC -MS）进样口高温解析，
再进行分离鉴定。
本发明因采用原位收集的方式
能更准确反映植株自然条件下的释放情况，具有
真实、便利、易操作等特点，满足野外直接获取植
物源根系挥发性有机物的需要。
权利要求书2页 说明书6页 附图3页CN 109883773 A 2019.06.14
C N 109883773
A
权 利 要 求 书1/2页CN 109883773 A
1.一种原位植物根系挥发性有机物收集及测定方法，其特征在于，通过特殊设计的捕集袋组成的系统在常温下采集植物根系释放的挥发性有机物，再运用便携式气相色谱与质谱联用仪GC-MS对目标化合物进行分离测定，在收集样品时，无需将根系从植株上取下，只需用捕集袋包覆住植物根系末端，后将灵敏度较高的PDMS/DVB吸附针插入袋中，继而挥发性有机物附着于吸附针上，经过气质联用仪进样口高温解析，目标化合物随载气进入仪器进行分离鉴定。
2.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，具体步骤如下：
（1）将待测植物根系小心挖出，抖落根系附着土壤，选择合适尺寸的捕集袋套在裸露根系末端，并用弹性硅胶圈将袋口扎紧，且在缝隙处涂抹适量凡士林以保证袋内相对密封；
（2）用内径6-10mm的PTFE软管将捕集袋进出气口分别与大气采样仪连接，并在进口端的大气采样仪与进气口之间接入空气过滤装置；
（3）吸附针插入净化后的捕集袋采集口，推出已老化的纤维头稳定吸附30-60min，缩回纤维头，再抽出吸附针，放入冰盒中保存带回实验室待测；
（4）采样后的吸附针迅速插入GC-MS进样口，推出纤维头解析0.5-3min，通过该仪器收集目标化合物质谱图进行定性定量分析。
3.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述步骤1中针对不同类型的植株个体，采样根系的选取各异，草本植物将整个植株根球挖出置于捕集袋中；木本植物则选择易挖出的侧根系放入捕集袋中。
4.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述捕集袋针对植物根系生长特性进行设计，由厚度0.07-0.10mm的聚全氟乙丙烯膜制成，此袋袋上有2个聚四氟乙烯通气阀，其一为上端安装的直通型通气阀用作进气口，另一个为在袋子侧面下方安装的两通型通气阀兼作出气口与采集口。
5.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述步骤2中的空气过滤装置由两根Φ6cm×28cm的玻璃管组成，管中分别装入适量活性炭及MnO2。
6.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述步骤3中捕集袋净化过程为：开启组装完成的挥发物收集系统，使进出气口两端气体采样仪同时保持0.5 L/min抽气15-30min，从而将袋中残余空气排出。
7.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述步骤3中吸附针的纤维头为65-110μm PDMS/DVB，第一次使用前需在气质进样口以250-270℃老化0.5-1h，且每次使用完还需在进样口汽化室 以220℃加热5-10s除去残留。
8.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述步骤3中吸附针采样过程中，大气采样仪抽气量为0.2-0.5L/min，且进出气口抽气量保持平衡，采集30-60min，共采集气体6-30L。
9.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述步骤3中供吸附针插入的通气阀内部衬有一块硅胶垫，定期更换以保证密闭性。
10.根据权利要求1所述的原位植物根系挥发性有机物收集及测定方法，其特征在于，所述步骤4中GC-MS分析方法包括以下步骤：
