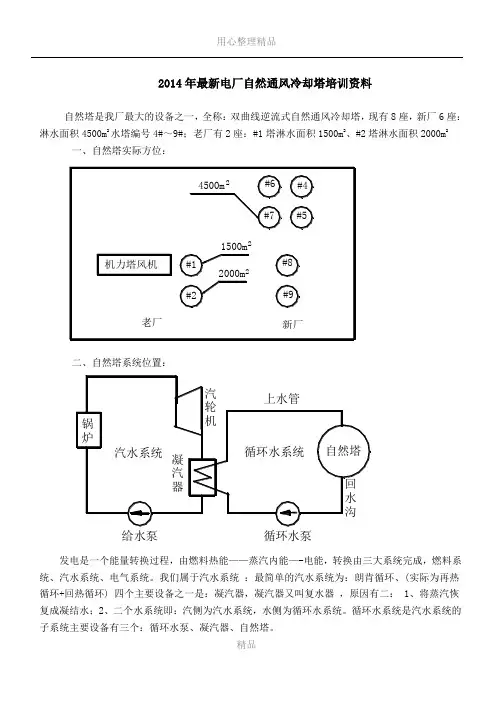

2014年最新电厂自然通风冷却塔培训资料自然塔是我厂最大的设备之一，全称：双曲线逆流式自然通风冷却塔，现有8座，新厂6座：淋水面积4500〃水塔编号4#〜9#; 老厂有2座：#1塔淋水面积1500吊、#2塔淋水面积2000〃一、自然塔实际方位：汽水系统凝汽器—给水泵发电是一个能量转换过程，由燃料热能一一蒸汽内能一-电能, 转换由三大系统完成，燃料系统、汽水系统、电气系统。
我们属于汽水系统：最简单的汽水系统为：朗肯循环、（实际为再热循环+ 回热循环）四个主要设备之一是：凝汽器，凝汽器又叫复水器，原汽轮.M循环水系统自然塔自然塔系统位置:循环水泵因有二：1、将蒸汽恢复成凝结水；2、二个水系统即：汽侧为汽水系统，水侧为循环水系统。
循环水系统是汽水系统的子系统主要设备有三个：循环水泵、凝汽器、自然塔。
三、冷却塔的作用及原理：1、、供水系统的分类：直流开式冷却系统（流动的江、河、湖、海）、当不具备直流冷却条件时，循环闭式冷却系统，包括：冷却水池（湖泊、水库）、冷却塔两种；我厂属于自然塔循环水系统。
2、冷却塔的作用：（一句话概括）冷却循环水，目的：冷却、凝结汽轮机排汽，提咼真空度。
3、冷却塔原理：在冷却塔中热的循环水与空气进行热交换将其热量传给空气，从塔筒出口排人大气，将水冷却。
在逆流式冷却塔中，水的冷却分三部分：喷头、填料、雨区。
四、循环水（供水）系统示意图：循环水（供水）系统〜j{±p-〜Vrn—工业水调节水池深井母深井母管凝汽器溢水弱酸水五、自然塔结构图示及参数如下:除水器配水槽喷溅装置网格板边井立柱上水管通风筒储水池空空气进口自然塔设备规范#1#2#4 〜#9型式双曲线逆流式双曲线逆流式双曲线逆流式、k _ 1 __ 、--- < 60m105m淋水面积21500m22000m24500m底层直径© 50m© 57m© 90m喉部直径© 24 m© 29m© 44 m顶部直径© 28m© 31m© 48m竖井高度11.3m11.3m12.5m竖井直径© 4m© 4m/2m中央© 2.5m边井© 2m 水池深度2m2m 2.5m淋水高度8.2m8.2m9.8m喷嘴数1560 套1788 套4140 套烝发损失372m3/h循环水量5000t/h7000t/h29400t/h 水池储水3000t4000t10000t 双曲线逆流式自然通风冷却塔水槽配水示意图八、冷却塔喷溅装置：有反射型、固定溅碟式两大系列，采用 ABS 注塑成型。
反射型 喷溅装置经二次反射后，水流溅散均匀，水滴呈抛物线轨迹下落， 热交换效果好。
固定溅碟式，结构新颖合理，不易堵塞。
六、新厂4500m 自然塔结构：新厂自然塔采用分区供水的方式，塔心部分由一条Dg1600的进水 管通过中央竖井供水，负担 43%勺淋水面积，外围由两条 Dg1400上 水管通过4个边井供水，担负57%勺淋水面积。
采用槽式配水系统， 及格网板淋水填料。
喷溅装置为反射H-1型，除水器为BO-50/160型除水率80~90%出口两道10X 10平板滤网，电动葫芦提升。
最大 循环水量34800t/h ，回流管3000t/h ，淋水密度达6.7t/hm 2。
冷却塔构成：1、钢筋混凝土结构的双曲线通风通；2 、通风筒支撑 人字支柱、环行基础；3 、淋水、配水系统；4 、压力进水管及管道阀门、竖井、5 、4500〃 除水器 BO-50/1606、出水口、滤网、回水沟、电动葫芦。
共7座阀门：三上水门1个D941X-2.5 Dg1600、两个D941X-6 Dg1400,2 个联通门、1个直通门：Dg941X-6 Dg1000,1个放水门Z44T-10 Dg400.后增3个上水管防漂门。
七、水槽配水分布示意:边井亡艮壬壬三和mrrf中央竖井I 配水槽 三通风筒主水槽分水槽作用：（1）节约用水量。
（2）保护环境, 解决了冬季出塔飘滴降落周围结 冰危害。
九、自然塔分类:按通风方式分为： 按热水和空气的 接触方式分为： 按热水和空气的流动方 向分为：自然通风冷却塔、机械通风冷却塔、 混合通风冷却塔。
湿式冷却塔 干式冷却塔 干湿式冷却塔 逆流式冷却塔 横流（交流）式冷却塔 混流式冷却塔 十、自然通风逆流湿式冷却塔:自然通风逆流湿式冷却塔在我国电力部门使用最多， 这种塔型的 通风筒常采用双曲线形，用钢筋混凝土浇筑，其高度已达170多米。
热水由上水管道通过竖井送入热水分配系统。
这种分配系统在 平面上呈网状布置，分槽式布水、管式布水或槽管结合布水；然后 通过喷溅设备，将水洒到填料上；经填料后成雨状落人蓄水池，冷 却后的水抽走重新使用.塔筒底部为进风口，用人字柱或交叉柱支 承。
空气从进风口进人塔体.穿过填料下的雨区，和热水流动 成相反方向流过填料（故称逆流式），通过收水器回收空气中的水 滴后.再从塔街出口排出.塔外冷空气进人冷却塔后，吸收由热水 蒸发和接触散失的热量，温度增加，湿度变大，密度变小．因此， 收水器以上的空气经常是饱和或接近饱和状态；塔外空气温度低、 湿度小、密度大。
由于塔内、外空气密度差异，在进风口内外产生 压差。
致使塔外空气源源不断地流进塔内，而无需通风机械型喷溅装置 反射III-1 型喷溅聚氯乙烯树脂粉：重、阻 燃；玻璃钢：轻、易然。
11-1反射H 型 反射皿型TP- H 型收水器：波160X 50提供动力，故称为自然通风。
为满足热水冷却需要的空气流量，塔内、外要有足够的压差，但塔内、外空气密度差是有限的，因此自然通风冷却塔必须建造一个高大的塔筒。
填料断面气流速度一般为1.0〜1.2m/s,比机械通风冷却塔气流速度要小，塔建造费用高，运行费用低，经济，因而被采用的愈来愈多了。
名词解释1 、冷却塔：水被输送到塔内,使水和空气之间进行热交换或热、质交换,达到降低水温的目的塔。
2、湿式冷却塔：水和空气直接接触, 热、质交换同时进行的冷却塔。
湿塔的热交换效率高, 但是,水因蒸发而造成损耗（新厂372t/h ）；蒸发使循环冷却水含盐度增加（浓缩倍率高：凝汽器铜管的结垢及腐蚀增大,加高效阻垢缓蚀剂）,为了稳定水质,必须排掉一部分含盐度较高的水,风吹也会造成水的损失。
这些水的亏损必须有足够的新水持续补充,因此,湿塔需要有补给水的水源（深井—工业水池+化学循环水池—50%深井水+50% 化学弱酸水）。
3、干式冷却塔：水和空气不直接接触,只有热交换的冷却塔。
缺水地区,补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。
干塔中空气与水的热交换是通过由金属管组成的散热器表面传热,将管内水的热量传输给散热器外流动的空气。
干塔的热交换效率比湿塔低。
4、机械通风冷却塔：靠机械通风的冷却塔。
5、横流式冷却塔：水流从塔上部垂直落下,空气水平流动通过淋水填料,气流与水流正交的冷却塔6、逆流式冷却塔：水流在塔内垂直下淋, 空气垂直流动通过淋水、填料, ,气流方向与水流方向相反的冷却塔。
冷却塔中,喷头和填料两部分的水气流动为一维的,而雨区部分的水气流动则是二维的7、冷却塔配水系统：在冷却塔内槽、管和溅水喷头组成的水分配系统,将热水均匀分配到塔的整个淋水面积上, 分配不均将影响冷却效率。
8、槽式配水系统：由水槽和溅水喷头组成的水分配系统。
9、管式配水系统：管式配水系统由管和溅水喷头组成的水分配系10、管槽结合式配水系统：由水槽和水管联合组成的水分配系统。
11、溅水装置(喷嘴)：冷却塔配水系统的部件。
通过它使水喷溅成细小水滴。
12、冷却塔配水竖件：把进入冷却塔的循环水，输送并分配到配水系统中去的井式构筑物。
简称配水竖井13、淋水面积：冷却塔内淋水填料层顶部的断面面积。
14、淋水密度：单位时间通过每平方米淋水填料断面的水量。
15、冷却水温差：进入冷却设施的热水温度与冷却后水温度的差值。
16、除水器：设置在冷却塔内，用来收集出塔气流中夹带的飘滴的装置17、蒸发损失：在冷却设施中，由于蒸发而损失的水量。
18、风吹损失：在冷却设施中，以水滴形式被空气带走的水量19、玻璃钢收水器：由玻璃钢片与ABS 支架及螺杆组装而成，20、淋水填料：是冷却塔热交换的场所分：21、点滴式淋水材料：能使水流被连续溅散成无数细小水滴的填料。
22、薄膜式淋水材料：能使水流在填料表面形成连续薄水膜的填料。
23、自然通风冷却塔：靠塔内外的空气密度差或自然风力形成的空气对流作用进行通风。
24、自然通风横流湿式冷却塔这种塔的填料设置在塔简外，热水通过上水管，流入配水槽，它底部设有水孔，孔距约50CM下连喷嘴，将热水洒到填料上冷却后，进入塔底水池，抽走重复使用。
空气从进风口水平向穿过填料，与水流方向正交，故称横流式或交流式。
空气出填料后，通过收水器，从塔街出口排出。
由于横流冷却方式效率比逆流式差，所以需要比逆流式大的填料体积，但通气阻力较小，因此淋水密度可以加大到15〜20t/( M- h).横流塔若采用薄膜式填料，则因耗材料太多而增加了塔的造价，所以现在多采用点滴式填料。
使用点滴式填料的另一个好处是，淋水表面在大水量时有较大的增加，相应地提高了冷却效果。
这种塔的塔筒内是空的，气流速度可以高一些，因此塔筒直径可以比同等的逆流塔小，相应降低了造价。
这种塔运行管理方便，但占地比逆流式要大，防冰冻性能不如逆流培，总造价一般比逆流塔低，但运行费用高.。
