自考历年真题02393结构力学(一)201104

全国2018年7月自考试题结构力学（一）课程代码：02393一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.图示体系为( )A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.瞬变体系D.常变体系2.图示结构为( )A.AB段无内力B.BC段无内力C.全梁有内力D.全梁无内力3.对称结构在正对称荷载作用下，在对称切口处有( )A.正对称的弯矩、剪力和轴力B.弯矩、剪力和轴力都不正对称C.正对称的弯矩和轴力，剪力为零D.正对称的剪力，弯矩和轴力均为零4.在垂直荷载作用下，对称三铰拱与同等跨度简支梁相比。

( )A.轴力较大，弯矩和剪力较小B.轴力较小，弯矩和剪力较大C.轴力、弯矩和剪力均较大D.轴力、弯矩和剪力均较小15.静定结构有变温时( )A.无变形，无位移，无内力B.无变形，有位移，无内力C.有变形，有位移，有内力D.有变形，有位移，无内力6.位移法利用什么条件建立典型方程？( )A.位移协调条件B.平衡条件C.虚功原理D.胡克定律7.求图示梁铰C右侧截面的转角时，其虚拟状态应取为( )8.图示结构的超静定次数为( )A.6B.9C.12D.159.在图示结构中零杆数为( )A.4B.7C.10D.1410.图示结构EI=常量，用力矩分配法计算时，AB杆A端的分配系数μAB为( )A.1/5B.1/32C.2/5D.1/2二、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

11.从几何组成上讲，静定和超静定结构都是________体系，但后者有________。

12.图示结构中的反力R=________。

13.图示结构中K截面的弯矩MK=________。

14.位移互等定理和反力互等定理是由________推出。

15.图示为梁在实际状态下的MP图，EI=常数，则K截面的角位移________。

学历类《自考》自考专业(建筑工程)《结构力学（一）》考试试题及答案解析姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分评卷人得分1、图示结构的自振频率ω（）A、B、C、D、正确答案：A答案解析：暂无解析2、图示结构，各杆 EI、 EA为常数，结构刚度矩阵元素 K33等于（）A、B、C、D、正确答案：D答案解析：暂无解析3、FP=1 在图示梁 AE上移动，K截面弯矩影响线上竖标等于零的部分为（）A、DE、AB段B、CD、DE段C、AB、BC段D、BC、CD段正确答案：C答案解析：暂无解析4、图示结构中，BD杆A端截面弯矩值为（）A、B、C、D、正确答案：B答案解析：利用位移法中的转角位移方程得：[*]故选项(B)正确。

[点评]本题考察位移法中等截面直杆的转角位移方程。

位移法的适用条件有四点：(1)既可用于求解静定结构，也可以用于求解超静定结构;(2)既可以考虑弯曲变形，也可以考虑轴向变形和剪切变形;(3)可以用于梁、刚架、桁架、拱和组合结构等各种类型的结构;(4)从材料性质看，只能用于弹性材料。

在位移法中，对于等截面直杆，将三类基本杆件由单位支座位移引起的杆端力系数称为刚度系数。

因为它们仅与杆件的截面尺寸和材料性质有关，因此称为形常数。

具体来讲有三种情况：(1)两端固定的等截面直杆[*](2)一端固定另一端铰支的等截面直杆[*](3)一端固定另一端为滑动支座的等截面直杆MAB=iθA一iθBMAB=iθB-iθA在计算过程中，要注意位移法中对于转角位移和线位移的正负性的规定。

具体为：杆端转角以顺时针方向转动为正，杆端横向相对线位移以使杆件顺时针方向转动为正。

5、在线弹性体系的四个互等定理中，最基本的是（）A、位移互等定理B、反力互等定理C、位移反力互等定理D、虚功互等定理正确答案：D答案解析：暂无解析6、用位移法计算图示结构( EI =常数)时，基本未知量的个数最少为（）A、9B、8C、7D、6正确答案：B答案解析：暂无解析7、图示桁架中1杆的轴力等于（）A、0B、C、D、FP正确答案：A答案解析：暂无解析8、用矩阵位移法求解图示结构时，结构荷载矩阵中元素P1=A、55kN·mB、15kN·mC、－15kN·mD、－55kN·m正确答案：B答案解析：暂无解析9、三铰拱在图示荷载作用下，合理轴线为（）A、二次抛物线B、圆弧线C、折线D、悬链线正确答案：C答案解析：暂无解析10、无阻尼单自由度体系自由振动的振幅不仅与动力特性有关，还与初位移和 __________有关。

全国2018年7月自考结构力学（一）试题课程代码：02393一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.一个单铰所产生的约束数目是（）。

A.1B.2C.3D.42．图示结构中BD杆（）。

A.有弯矩和剪力存在B.仅有弯矩存在C.仅有轴力存在D.无任何内力3．图示简支梁B截面的弯矩为（）。

A.48kNm（下侧受拉）B.48kNm（上侧受拉）C.72kNm（下侧受拉）D.72kNm（上侧受拉）4．在垂直荷载作用下，对称三铰拱与同等跨度简支梁相比（）。

A.轴力较大，弯矩较小B.轴力较小，弯矩较大C.轴力弯矩均较大D.轴力弯矩均较小5．在温度改变作用下，超静定结构将（）。

A.产生内力和位移B.不产生内力和位移C.产生位移，但不产生内力D.产生内力，但不产生位移6．图示桁架腹杆1的轴力为（）。

A.0B.0.6FC.0.8FD.1.25F7．图示结构为对称结构,根据对称性可知，杆BE中（）。

A.无内力B.有轴力存在C.有剪力存在D.有弯矩存在8．图示结构用位移法计算时应加的附加刚臂的个数为（）。

A.1B.2C.3D.49．图示梁的弯矩影响线M k在A点的值为（）。

A.0B.-0.75mC.-1mD.-2m10．欲求图示连续梁B截面最大负弯矩时，均布活载应布置在（）。

A.①跨B.②跨C.①和②跨D.①和③跨二、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

11．图示结构CD杆Ｃ点的弯矩为_________________（设内侧受拉为正）。

12．图示连续梁Ａ支座的反力偶大小为_________________。

13．同一结构上存在两种受力状态，状态１上的外力在状态２位移上的功等于状态２上的外力在状态１位移上的功。

此定理称为_________________。

浙江省2001 年10 月结构力学(一)试题课程代码：02393一、填空题(每空2 分，共24 分)1.结构的计算简图应能反映实际结构的主要受力和变形性能，又能使。

2.三个刚片用三个铰两两相连，且，构成内部不变且无多余约束的体系。

3.图1 所示梁中反力,反力矩。

4.图2 所示刚架K 截面上的。

(M 以内侧受拉为正)5.图3 所示三铰拱的水平反力，截面K 的弯矩。

(M 以内侧受拉为正)6.图4 所示桁架的零杆数目为。

7.结构位移计算除了验算结构的刚度外，还为做准备。

8.图5(a)所示结构的超静定次数为，请将其基本体系绘在图(b)上。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题 2 分，共14 分)1.图1 所示体系的几何组成为( )A.几何不变，无多余约束体系B.几何不变，有多余约束体系C.瞬变体系D.几何可变体系2.图2 所示组合结构中截面K 的弯矩为( )(下侧受拉为正)A. －B.C. －2D. 23.图3 所示单跨梁，1 在段上移动，截面K 的影响线为( )4.用单位荷载法求图4 所示组合结构A，B 两结点相对竖向位移时，其虚设单位荷载应取( )5.图5 所示结构用位移法计算时，其基本未知量数目为( )A.角位移=3；线位移=3B.角位移=3；线位移=4C.角位移=4；线位移=3D.角位移=4；线位移=46.图6 所示结构用力矩分配法计算时，结点A 的约束力矩为( )(以顺时针转为正)A. B. 8 C. － D.－ 987.图7 所示结构用力矩分配法计算时，结点A 上杆的分配系数μ为( )(各杆常数)A.3/7B. 3/8C. 1/3D. 1/4三、计算分析(共62 分)1.分析图1 所示体系的几何组成，作出结论。

(8 分)2.作图2 所示刚架的弯矩，剪力图。

(8 分)3.求图3 所示桁架指定杆的轴力。

(8 分)4.求图 5 所示刚架结点 B 的竖向位移，各杆常数。

浙江省2018年7月高等教育自学考试结构力学(一)试题课程代码：02393一、填空题(每空2分，共24分)1. 结构计算简图是去掉_______，以简化图式来代替实际结构的计算模型。

2. 任何体系添加或拆去_______时，其机动性质不变。

3. 图1所示梁中反力R B=_______，截面A弯矩M A=_______。

4. 图2所示刚架K截面的M K=_______Q K=_______。

(M以内侧受拉为正)5. 图3所示三铰拱的水平拉杆拉力H=_______，截面K的弯矩M K=_______。

(M以内侧受拉力为正)6. 图4所示桁架的零杆数目为_______。

7. 静定结构在支座发生沉降时，不产生_______只产生刚性位移。

8. 图5(a)所示结构的超静定次数为_______次，其基本体系绘在图(b)上。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共14分)1. 图1所示体系的几何组成为( )A. 几何不变、无多余约束体系B. 几何不变、有多余约束体系C. 瞬变体系D. 常变体系2. 图2所示的组合结构中杆AB的轴力为( )A. 22PB. -22PC. 2PD. -2P3. 图3所示梁p=1在AB杆上移动，截面K的M K(下侧受拉为正)影响线为( )4. 用单位荷载法求图4所示结构A、B两截面相对转角时，其虚设单位荷载取( )5. 图5所示结构用位移法计算时，其基本未知量数目为( )A. 角位移=4，线位移=2B. 角位移=4，线位移=3C. 角位移=5，线位移=2D. 角位移=5，线位移=36. 图6所示结构用力矩分配法计算时，结点A的约束力矩(不平衡力矩)为( )。

(以顺时针转为正)A. 7p l/8B. -7p l/8C. 9pl/8D. -9p l/87. 图7所示结构用力矩分配法计算时，结点A之杆AB的分配系数μA B为( )。

2010年4月高等教育自学考试全国统一命题考试结构力学（二）试题课程代码：02439一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．图示结构，K 截面弯矩值为（内侧受拉为正）（ ）A ．0B ．41F P lC ．21F P l D ．F P l2．三铰拱在图示荷载作用下，合理轴线为（ ） A ．二次抛物线 B ．圆弧线 C ．折线 D ．悬链线3．用矩阵位移法求解图示结构时，结构荷载矩阵中元素P 1=（ ） A ．55kN ·m B ．15kN ·m C ．－15kN ·m D ．－55kN ·m4．图示桁架中1杆的轴力等于（ ）A ．0B ．2PF C ．22F P D ．F P5．用位移法计算图示结构（EI =常数）时，基本未知量的个数最少为（ ） A ．9 B ．8 C ．7 D ．66．在线弹性体系的四个互等定理中，最基本的是（ ）A ．位移互等定B ．反力互等定理C ．位移反力互等定理D ．虚功互等定理 7．图示结构中，BD 杆B 端截面弯矩值为（ ） A ．0.3M B ．0.4M C ．0.5M D ．0.6M8．F P =1在图示梁AE 上移动，K 截面弯矩影响线上竖标等于零的部分为（ ） A ．DE 、AB 段B ．CD 、DE 段9．图示结构，各杆EI 、EA 为常数，结构刚度矩阵元素K 33等于（ ）A ．l EIB ．l EI 2C ．l EI 4D ．l EI 810．图示结构的自振频率=ω（ ）A ．312ml EIB ．36ml EIC ．33ml EID ．3ml EI二、填空题（本大题共10小题，每小题2分，共20分）请在每小题的空格中填上正确答案。

错填、不填均无分。

11．图示桁架中1杆的轴力为__________。

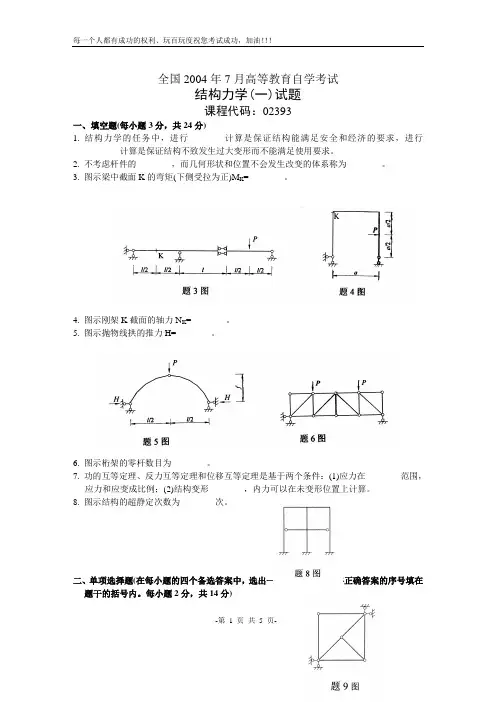

-第 1 页 共 5 页-全国2004年7月高等教育自学考试结构力学(一)试题课程代码：02393一、填空题(每小题3分，共24分)1. 结构力学的任务中，进行________计算是保证结构能满足安全和经济的要求，进行________计算是保证结构不致发生过大变形而不能满足使用要求。

2. 不考虑杆件的________，而几何形状和位置不会发生改变的体系称为________。

3. 图示梁中截面K 的弯矩(下侧受拉为正)M K =________。

4. 图示刚架K 截面的轴力N K =________。

5. 图示抛物线拱的推力H=________。

6. 图示桁架的零杆数目为________。

7. 功的互等定理、反力互等定理和位移互等定理是基于两个条件：(1)应力在________范围，应力和应变成比例；(2)结构变形________，内力可以在未变形位置上计算。

8. 图示结构的超静定次数为________次。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共14分)9. 图示体系的几何组成为( )。

A. 几何不变、无多余约束体系B. 几何不变、有多余约束体系C. 瞬变体系D. 常变体系10. 图示的组合结构中杆AB的轴力为( )。

A. -PB. 2PC. PD. -2P11. 图示结构中，P=1在梁上移动，截面K的剪力Q K的影响线为( )。

12. 用单位荷载法求图示结构中A、B两截面的相对水平位移，其虚设单位荷载取( )。

-第2 页共5 页--第 3 页 共 5 页-13. 图示结构用位移法计算时，其基本未知量数目为( )。

A. 角位移=2, 线位移=2B. 角位移=4, 线位移=2C. 角位移=3，线位移=2D. 角位移=2，线位移=114. 图示结构用力矩分配法计算时，结点A 的约束力矩(不平衡力矩)为( )。

(以顺时针转为正)A. qa 2/12B. -qa 2/8C. qa 2/8D. -qa 2/1215.图示结构用力矩分配法计算时，结点A 之杆AB 的分配系数μAB 为( )。

做试题,没答案?上自考365,网校名师为你详细解答!全国2002年4月高等教育自学考试结构力学(一)试题课程代码：02393一、单项选择题(每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.三个刚片用三个铰两两相联，所得的体系( )A.一定为几何不变体系B.一定为几何瞬变体系C.一定为几何常变体系D.不能确定2.图示体系是( )A.无多余联系的几何不变体系B.有多余联系的几何不变体系C.瞬变体系D.常变体系3.图示三铰拱，已知三个铰的位置，左半跨受均布荷载，其合理拱轴的形状为( )A.全跨圆弧B.全跨抛物线C.AC 段为园弧，CB 段为直线D.AC 段为抛物线，CB 段为直线4.图示结构A 端作用力偶m ，则B 端转角 B 的值为( )A ．ml EI 6 B.ml EI 3 C.ml EI 2 D.ml EI5.图示桁架C 点水平位移的值为( ) A ．Pa EAB ．12Pa EAC ．14Pa EA D ．06.图示刚架的超静定次数为A.1B.2C.3D.47.图示超静定则架，用力法计算时，不能选为基本体系的是图( )8.下列弯矩图中正确的是图( )9.图示结构中，BA杆B端的力矩分配系数等于( )10.图示结构截面K剪力影响线是图( )二、填空题(每小题2分，共16分)11.在具有一个自由度的体系上加上一个二元体(二杆结点)时，所得新体系的自由度为_____。

12.位移互等定理的表达式是________。

13.图示对称结构，截面K弯矩的绝对值为________。

14.图示结构，作用荷载P，不计轴向变形时，支座A的反力矩M A等于________。

15.已知图示连续梁(a)的弯矩图(b)，则A端剪力等于________kN。

16.用力矩分配法计算图示连续梁时，算至放松结点C分配传递后，当前结点B的结点不平衡力矩(约束力矩)等于________kN.m17.力P在梁ABC上移动过程中，截面K中产生的变矩(绝对值)的最大值为________kN·m18.图中给出了截面K弯矩M K影响线的形状，该影响线在截面K下面的纵标等于________。

全国2010年4月高等教育自学考试结构力学（一）试题 课程代码：02393一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．图示杆件体系为（ ）A ．无多余约束的几何不变体系B ．有多余约束的几何不变体系C ．瞬变体系D ．常变体系2．图示结构，截面C 的弯矩为（ ）A ．42qlB ．22qlC ．2qlD ．22ql3．图示刚架，支座A 的反力矩为（ ）A ．2Pl B ．PlC ．23PlD ．2Pl4．图示桁架中零杆的数目为(不包括支座链杆)（ ）A ．5B ．6C ．7D ．85．图示三铰拱，支座A 的水平反力为（ ）A ．0.5kNB ．1kNC ．2kND ．3kN6．图示结构的超静定次数为（ ）A ．2B ．3C ．4D ．57．图示梁，EI =常数，求中点C 的竖向位移时，正确的算式是（ ）A ．h b l EI ⨯⨯⨯⨯211 B ．b h l EI ⨯⨯⨯⨯321 C ．2432321⨯⨯⨯⨯⨯⨯b h l EI D ．2852321⨯⨯⨯⨯⨯⨯b h l EI 8．比较图(a)与图(b)所示结构的内力与变形，叙述正确的为（ ）A ．内力相同，变形不相同B ．内力相同，变形相同C ．内力不相同，变形不相同D ．内力不相同，变形相同9．图示结构，EI =常数，AB 杆A 端的弯矩为（ ）A ．0B ．122qlC ．82qlD ．22ql10．在多结点力矩分配的计算中，当放松某个结点时，其余结点所处状态为（ ） A ．全部放松B ．必须全部锁紧C ．相邻结点放松D ．相邻结点锁紧二、填空题(本大题共8小题，每小题2分，共16分)请在每小题的空格中填上正确答案。

错填、不填均无分。

11．图示体系中，铰结点A 相当于______个约束。

12．图示结构，M CB 等于M BC 的______倍。

中南大学现代远程教育课程考试复习题及参考答案结构力学（1-4）一、填空题：1.图示结构的超静定次数为。

2.图示结构，各杆的E Iil都相同，用力矩分配法计算时，分配系数µAB等于。

3.图示桁架中A支座的竖向反力（设向上为正）为。

4.图示刚架，P=1在AB段移动，E处剪力F SE的影响线在E点处的竖标为。

5.图示结构支座位移Δ引起的A点水平位移是，方向为。

6.图示对称桁架中，a杆的轴力为。

7.图示桁架中，零杆的根数为根（不含支座链杆）。

8.图示刚架，各杆线刚度相同，用力矩分配法计算时，分配系数μ21= ，μ23= ，μ24= 。

9.位移法典型方程中的系数有rij = rji的关系，它是由定理得到的结果。

10.图示桁架零杆根数为根。

11.若三铰拱上所有截面的弯矩都等于零而且只有轴力，则这时的拱轴线称为。

12.图示结构的动力自由度为（不计杆件质量）。

二、单项选择题：1.图示刚架中，支座B的位移Δ引起B截面的角位移（顺时针为正）为 [ ]A. Δ/hB. -Δ/hC. Δ/LD. -Δ/L2.图示体系是 [ ]A. 常变体系B. 瞬变体系C. 无多余联系的几何不变体系D. 有多余联系的几何不变体系3.图示体系是 [ ]A. 瞬变体系B. 常变体系C. 有多余联系的几何不变体系D. 无多余联系的几何不变体系为 [ ]4.图示连续梁，力矩分配系数µBCA. 2/3B. 1/2C. 1/3D. 1/45.图示结构的超静定次数为 [ ]A. 4B. 3C. 2D. 16.图示桁架中A支座的竖向反力（设向上为正）为 [ ]A. 0B. 0.5PC. 0PD. 2P7.图示三铰刚架支座A的水平约束反力为 [ ]A. PB. P/4C. P/2D. 3P/48.图示三铰拱，链杆AB的轴力为（以拉为正） [ ]A. -P/2B. P/2C. .P/4D. -P/49.在一个无多余联系的几何不变体系上加上一个二元体，得到的体系为 [ ]A. 有多余联系的几何不变体系B. 无多余联系的几何不变体系C. 常变体系D. 瞬变体系 10.位移法典型方程实质是 [ ] A. 位移条件 B. 平衡条件C. 物理条件D. 平衡条件和位移条件11.在一个几何瞬变体系上加上一个二元体，得到的体系为 [ ] A. 无多余联系的几何不变体系 B. 有多余联系的几何不变体系 C. 瞬变体系 D. 常变体系12.求解位移法典型方程中的自由项R 2P 时，要用到 [ ] A. 1M 图 B. 2M 图 C. 3M图 D. M P 图三、判断题：1.静定结构在产生支座沉降时，其位移与结构的刚度有关。

结构力学一自考试题及答案一、选择题（每题2分，共20分）1. 结构力学的研究对象是什么？A. 材料的力学性质B. 结构的受力和传力规律C. 构件的几何尺寸D. 结构的稳定性答案：B2. 静定结构和超静定结构的主要区别在于结构的：A. 材料B. 形状C. 受力状态D. 约束数量答案：D3. 在结构力学中，下列哪项不是基本的受力构件？A. 梁B. 柱C. 板D. 齿轮答案：D4. 根据弯矩图，可以判断出梁的哪部分受拉？A. 弯矩图曲线凹向部分B. 弯矩图曲线凸向部分C. 弯矩图曲线的起点D. 弯矩图曲线的终点答案：A5. 影响结构自振频率的因素包括：A. 结构的质量B. 结构的刚度C. 结构的形状D. 所有上述因素答案：D6. 在结构力学中，力法的基本原理是：A. 静力平衡B. 变形协调C. 材料力学性质D. 力的可传递性答案：A7. 以下哪项不是结构力学分析中的荷载类型？A. 静荷载B. 动荷载C. 温度荷载D. 摩擦荷载答案：D8. 连续梁与简支梁的主要区别在于：A. 支座数量B. 跨度大小C. 受力特点D. 材料使用答案：C9. 在结构力学中，弯矩和剪力的关系是：A. 相互独立B. 相互关联C. 弯矩是剪力的积分D. 剪力是弯矩的微分答案：C10. 影响结构稳定性的主要因素不包括：A. 构件的长度B. 构件的截面特性C. 构件的材料D. 构件的颜色答案：D二、简答题（每题10分，共30分）1. 简述结构力学中静定结构和超静定结构的区别。

答案：静定结构是指在静力作用下，结构的反力和内力可以通过静力平衡方程完全确定的结构。

超静定结构则是指结构的反力和内力不能仅通过静力平衡方程确定，还需要通过变形协调条件或其他补充条件来求解。

2. 描述结构力学中弯矩、剪力和扭矩的物理意义。

答案：弯矩是力对物体产生的使物体发生弯曲的趋势，通常用来描述梁或框架在受力后的弯曲状态。

剪力是指作用在物体上的力使物体发生剪切变形的效果。

全国 2011 年 4 月高等教育自学考试结构力学 ( 一 ) 试题及答案课程代码 :02393一、单项选择题(本大题共10 小题，每小题 2 分，共 20 分 )在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.图示体系为 ()A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.瞬变体系D.常变体系2.图示桁架 ,零杆数目是 (不包括支座链杆)()A.2 个B.3 个C.4 个D.5 个3.图示结构的超静定次数为()A.7B.8C.9D.104.在荷载作用下,力法典型方程的各项中,其系数恒为正的是()A.主系数B.副系统C.荷载项D.右端项5.图示结构 ,各杆 EI= 常数 ,在给定荷载作用下,M BA等于 ()A.P l/2( 左侧受拉 )B.Pl/2(右侧受拉 )C.Pl(左侧受拉 )D.P l(右侧受拉 )6.图示结构 ,用位移法计算,基本未知量最小数目为()A.2B.3C.4D.57.图示结构 ,由 A 端转角A=和B端线位移△产生的杆端弯矩M AB等于 ()l3E IA.l 2B.03EIC.l 26EID.l 28.图示结构 ,位移法基本方程为r 11Z1 +R1P=0,其中 r11等于 ()7EIA.l8EIB.l10 EIC.l14 EID.l9.用力矩分配法计算图示结构时,分配系数μAB是 ()2A.51B.29C.1412D.1710.作为图示悬臂梁的弯矩图,下列图形形状正确的为()二、填空题 (本大题共8 小题，每小题 2 分，共 16 分)请在每小题的空格中填上正确答案。

错填、不填均无分。

11.根据几何组成分析，图示体系为_________体系。

12.图示单跨梁 B 端的弯矩值为_________。

13. 计算结构位移的单位荷载法的理论基础是_________。

14. 图示桁架，各杆 EA= 常数， A 点的水平位移为 _________。

全国2018年7月高等教育自学考试结构力学（一）试题课程代码：02393一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.常用的杆件结构类型包括（）A．梁、拱、排架等B．梁、拱、悬索结构等C．梁、拱、刚架等D．梁、刚架、悬索结构等２．两个刚片用三链杆相联形成无多余约束的几何不变体系的充分必要条件是（）A．三链杆不互相平行B．三链杆互相平行C．三链杆交于一点D．三链杆不互相平行也不汇交3.图示体系为（）A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．常变体系D．瞬变体系4．图示对称结构受对称荷载的作用，则其支座A、B反力中（）A．存在水平反力，垂直反力为零B．存在垂直反力，水平反力为零C．存在水平反力和垂直反力D．水平反力和垂直反力均存在5．由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将（）A．产生内力B．不产生内力C．产生内力和位移D．不产生内力和位移6．位移计算时,虚拟单位广义力的原则是使外力功的值恰好等于（）1A．1kN B．1kNmC．所求位移值D．所求内力值7．图示结构两杆长均为d,EI=常数。

则A点的水平位移为（）A．Pd3/2EI（←）B．Pd3/3EI（→）C．Pd3/3EI（←）D．Pd3/6EI（→）8．图示结构的超静定次数为（）A．2B．3C．4D．59．位移法的基本未知量是（）A．结点角位移和线位移B．多余力C．广义位移D．广义力10．欲求图示连续梁B截面最大负弯矩值时，均布活载应布置在（）A．①跨和③跨B．②跨和④跨C．②跨和③跨D．①跨、②跨和④跨二、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

11．图示体系的几何组成为________。

212．图示结构中DB杆D截面的弯矩为________（设下侧受拉为正）。

浙江省 2002 年 1 月高等教育自学考试结构力学 (一 )试题课程代码： 02393一、填空题 (每空 2 分，共 24 分 )1.组成杆件结构的杆件其几何特征是________。

2.必要约束和多余约束的区别是在于前者能________。

3.图 1 所示梁中反力R B =________ ，截面 A 弯矩 M A =________ 。

4.图 2 所示刚架K 截面上的M K =________,Q k=________ 。

(M 以内侧受拉为正)5.图 3 所示有拉杆三铰拱的拉杆拉力H=_______ ，截面 K 的弯矩 M K=________ 。

(M 以内侧受拉为正 )6.图 4 所示桁架的零杆数目为________。

7.静定结构支座移动产生的位移是刚体位移，其计算公式为△8.图 5(a)所示结构的超静定次数为________，其基本体系绘在图=________。

(b)上。

二、单项选择题 (在每小题的四个备选答案中选出一个正确答案，并将其号码填在题后的括号内。

每小题 2 分，共 14 分)1.图 1 所示体系的几何组成为()A. 几何不变，无多余约束体系B. 几何不变，有多余约束体系C.瞬变体系D.几何可变体系2.图 2 所示组合结构支座 A 的竖向反力V A为 ()( 向上为正 )A.0B.PC.2PD.3P3.图 3 所示单跨梁，P=1 在 AB 段上移动，截面K 的 M K影响线为 ()(下侧受拉为正)4.用单位荷载法求图 4 所示梁铰 C 左、右两侧截面的相对转角时，其虚设单位荷载应取()( )5.图 5 所示结构用位移法计算时，其基本未知量数目为A. 角位移 =3；线位移 =2B. 角位移 =3；线位移 =3C.角位移 =4；线位移 =2D.角位移 =4；线位移 =36.图 6 所示结构用力矩分配法计算时，结点 A 的约束力矩为 ( )。

(以顺时针转为正 )A. 19Pl 16B. 13Pl16C.- 13Pl 16D.- 19Pl167.图 7 所示结构用力矩分配法计算时，结点 A 上杆 AB 的分配系数μAB为 ( )。
