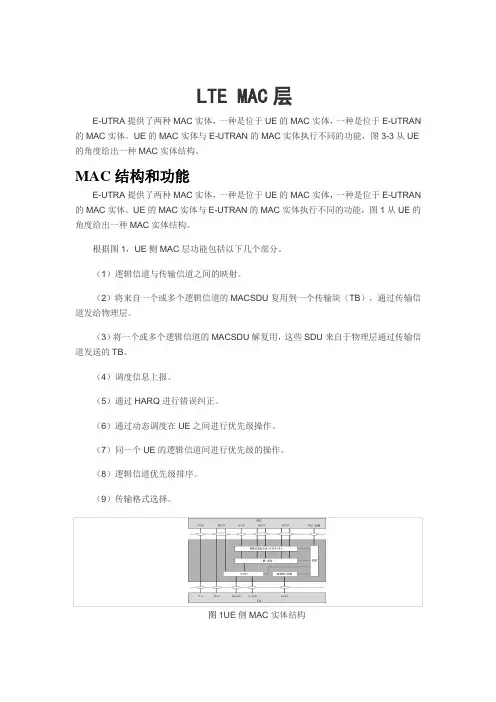

LTE MAC层E-UTRA提供了两种MAC实体，一种是位于UE的MAC实体，一种是位于E-UTRAN 的MAC实体。
UE的MAC实体与E-UTRAN的MAC实体执行不同的功能，图3-3从UE 的角度给出一种MAC实体结构。
MAC结构和功能E-UTRA提供了两种MAC实体，一种是位于UE的MAC实体，一种是位于E-UTRAN 的MAC实体。
UE的MAC实体与E-UTRAN的MAC实体执行不同的功能，图1从UE的角度给出一种MAC实体结构。
根据图1，UE侧MAC层功能包括以下几个部分。
（1）逻辑信道与传输信道之间的映射。
（2）将来自一个或多个逻辑信道的MACSDU复用到一个传输块（TB），通过传输信道发给物理层。
（3）将一个或多个逻辑信道的MACSDU解复用，这些SDU来自于物理层通过传输信道发送的TB。
（4）调度信息上报。
（5）通过HARQ进行错误纠正。
（6）通过动态调度在UE之间进行优先级操作。
（7）同一个UE的逻辑信道间进行优先级的操作。
（8）逻辑信道优先级排序。
（9）传输格式选择。
图1UE侧MAC实体结构信道及信道映射MAC涉及的信道结构包括3方面内容：逻辑信道、传输信道和逻辑信道与传输信道之间的映射。
传输信道是MAC层和物理层的业务接入点，逻辑信道是MAC层和RLC层的业务接入点。
传输信道包括以下这些。
下行方向：BCH，广播信道；DL-SCH，下行共享信道；PCH，寻呼信道；MCH，多播信道。
上行方向：UL-SCH，上行共享信道；RACH，随机接入信道。
逻辑信道分为业务信道和控制信道，其中控制信道包括以下这些。
BCCH，广播控制信道；PCCH，寻呼控制信道；CCCH，公共控制信道；MCCH，多播控制信道；DCCH，专用控制信道。
业务信道包括以下这些。
DTCH，专用业务信道；MTCH，多播业务信道。
上行信道映射如图2所示。
图2上行信道映射下行信道映射如图3所示。
图3下行信道映射随机接入过程3.1随机接入过程产生的原因和分类LTE系统的随机接入过程产生的原因包括以下几种。

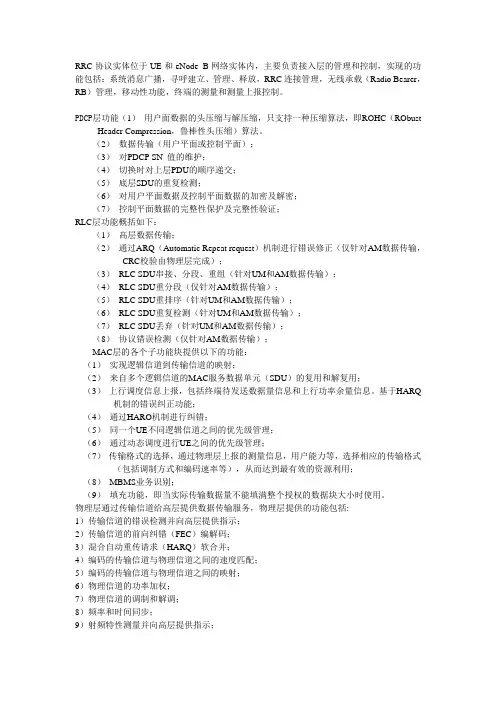

RRC协议实体位于UE和eNode B网络实体内，主要负责接入层的管理和控制，实现的功能包括：系统消息广播，寻呼建立、管理、释放，RRC连接管理，无线承载（Radio Bearer，RB）管理，移动性功能，终端的测量和测量上报控制。
PDCP层功能（1）用户面数据的头压缩与解压缩，只支持一种压缩算法，即ROHC（RObust Header Compression，鲁棒性头压缩）算法。
（2）数据传输（用户平面或控制平面）；（3）对PDCP SN 值的维护；（4）切换时对上层PDU的顺序递交；（5）底层SDU的重复检测；（6）对用户平面数据及控制平面数据的加密及解密；（7）控制平面数据的完整性保护及完整性验证；RLC层功能概括如下：（1）高层数据传输；（2）通过ARQ（Automatic Repeat request）机制进行错误修正（仅针对AM数据传输，CRC校验由物理层完成）；（3）RLC SDU串接、分段、重组（针对UM和AM数据传输）；（4）RLC SDU重分段（仅针对AM数据传输）；（5）RLC SDU重排序（针对UM和AM数据传输）；（6）RLC SDU重复检测（针对UM和AM数据传输）；（7）RLC SDU丢弃（针对UM和AM数据传输）；（8）协议错误检测（仅针对AM数据传输）；MAC层的各个子功能块提供以下的功能：（1）实现逻辑信道到传输信道的映射；（2）来自多个逻辑信道的MAC服务数据单元（SDU）的复用和解复用；（3）上行调度信息上报，包括终端待发送数据量信息和上行功率余量信息。
基于HARQ 机制的错误纠正功能；（4）通过HARO机制进行纠错；（5）同一个UE不同逻辑信道之间的优先级管理；（6）通过动态调度进行UE之间的优先级管理；（7）传输格式的选择，通过物理层上报的测量信息，用户能力等，选择相应的传输格式（包括调制方式和编码速率等），从而达到最有效的资源利用；（8）MBMS业务识别；（9）填充功能，即当实际传输数据量不能填满整个授权的数据块大小时使用。

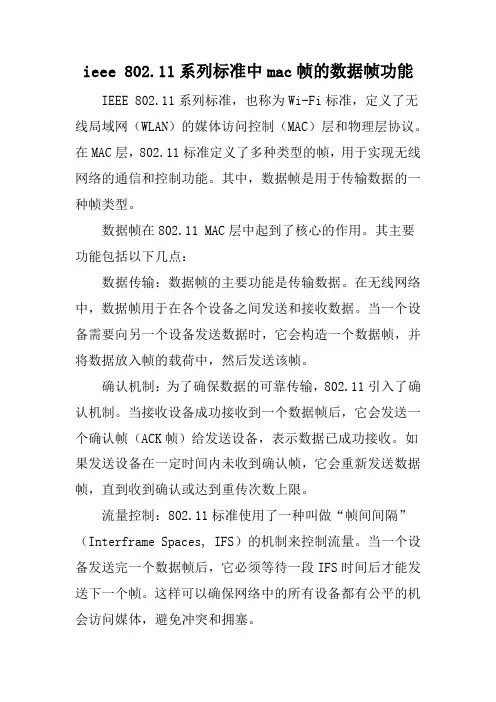

ieee 802.11系列标准中mac帧的数据帧功能IEEE 802.11系列标准，也称为Wi-Fi标准，定义了无线局域网（WLAN）的媒体访问控制（MAC）层和物理层协议。
在MAC层，802.11标准定义了多种类型的帧，用于实现无线网络的通信和控制功能。
其中，数据帧是用于传输数据的一种帧类型。
数据帧在802.11 MAC层中起到了核心的作用。
其主要功能包括以下几点：数据传输：数据帧的主要功能是传输数据。
在无线网络中，数据帧用于在各个设备之间发送和接收数据。
当一个设备需要向另一个设备发送数据时，它会构造一个数据帧，并将数据放入帧的载荷中，然后发送该帧。
确认机制：为了确保数据的可靠传输，802.11引入了确认机制。
当接收设备成功接收到一个数据帧后，它会发送一个确认帧（ACK帧）给发送设备，表示数据已成功接收。
如果发送设备在一定时间内未收到确认帧，它会重新发送数据帧，直到收到确认或达到重传次数上限。
流量控制：802.11标准使用了一种叫做“帧间间隔”（Interframe Spaces, IFS）的机制来控制流量。
当一个设备发送完一个数据帧后，它必须等待一段IFS时间后才能发送下一个帧。
这样可以确保网络中的所有设备都有公平的机会访问媒体，避免冲突和拥塞。
服务质量：802.11标准通过引入多种服务等级（Service Classes）和访问类别（Access Categories），支持不同类型的数据传输需求和服务质量（QoS）。
例如，语音和视频流通常需要更低的延迟和更高的可靠性，而文件下载则对带宽要求更高。
通过不同的访问类别和调度机制，802.11 MAC 层可以满足这些不同的服务质量需求。
安全性：802.11标准支持多种安全协议和技术，如WEP、WPA、WPA2等，以确保数据帧在传输过程中的安全。
这些安全协议提供了加密和认证功能，可以保护数据帧的内容不被窃取或篡改。
综上所述，IEEE 802.11系列标准中的数据帧功能是实现无线局域网中高效、可靠、安全的数据传输的关键。

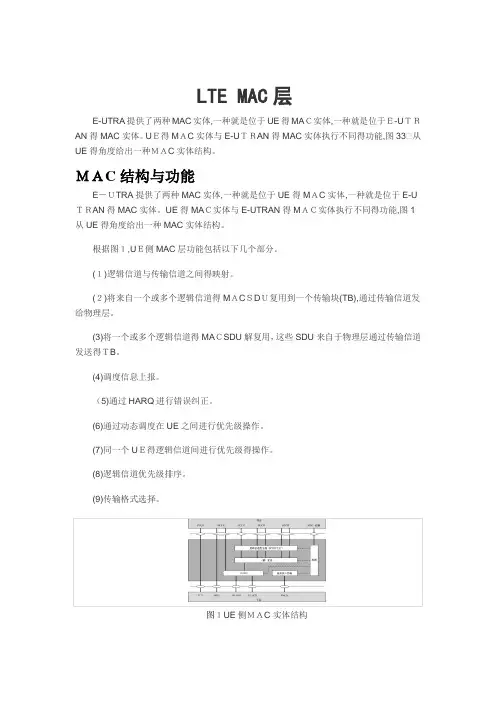

LTE MAC层E-UTRA提供了两种MAC实体,一种就是位于UE得MAＣ实体,一种就是位于Ｅ-UＴＲAN得MAC实体。
UＥ得MＡC实体与E-UＴＲAN得MAC实体执行不同得功能,图33从UE得角度给出一种ＭＡC实体结构。
ＭＡC结构与功能E－ＵTRA提供了两种MAC实体,一种就是位于UE得MＡC实体,一种就是位于E-U ＴＲAN得MAC实体。
UE得MAＣ实体与E-UTRAN得MＡＣ实体执行不同得功能,图1从UE得角度给出一种MAC实体结构。
根据图１,UＥ侧MAC层功能包括以下几个部分。
(１)逻辑信道与传输信道之间得映射。
(２)将来自一个或多个逻辑信道得MＡCＳDＵ复用到一个传输块(TB),通过传输信道发给物理层。
(3)将一个或多个逻辑信道得MAＣSDU解复用，这些SDU来自于物理层通过传输信道发送得ＴB。
(4)调度信息上报。
（5)通过HARQ进行错误纠正。
(6)通过动态调度在UE之间进行优先级操作。
(7)同一个UＥ得逻辑信道间进行优先级得操作。
(8)逻辑信道优先级排序。
(9)传输格式选择。
图１UE侧ＭＡC实体结构信道及信道映射MAＣ涉及得信道结构包括3方面内容:逻辑信道、传输信道与逻辑信道与传输信道之间得映射。
传输信道就是ＭＡC层与物理层得业务接入点，逻辑信道就是MＡC层与RＬC层得业务接入点。
传输信道包括以下这些。
下行方向:BCH,广播信道;DL-SCH,下行共享信道;PＣH,寻呼信道;MＣH,多播信道。
上行方向：ＵL-ＳCH,上行共享信道;RACH,随机接入信道。
逻辑信道分为业务信道与控制信道，其中控制信道包括以下这些。
BCCH,广播控制信道；PCCH，寻呼控制信道;ＣCCH,公共控制信道;MCCH，多播控制信道；DCCH，专用控制信道。
业务信道包括以下这些。
DTCＨ,专用业务信道;ＭTＣH,多播业务信道。
上行信道映射如图2所示。
图２上行信道映射下行信道映射如图3所示。
随机接入过程3、１随机接入过程产生得原因与分类ＬTE系统得随机接入过程产生得原因包括以下几种。

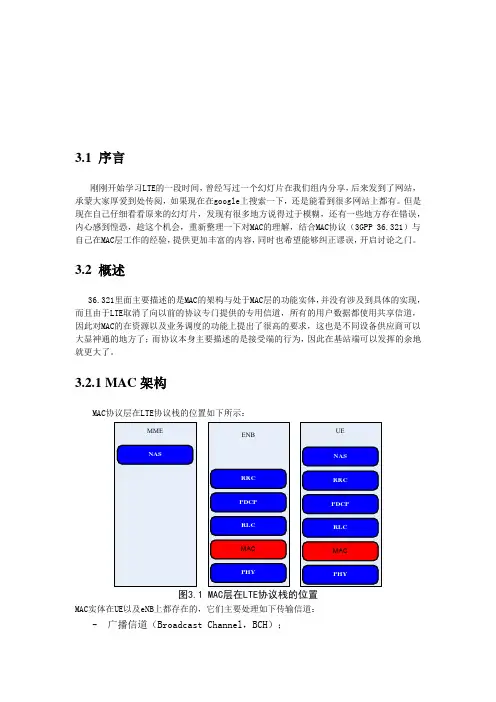

3.1 序言刚刚开始学习LTE的一段时间，曾经写过一个幻灯片在我们组内分享，后来发到了网站，承蒙大家厚爱到处传阅，如果现在在google上搜索一下，还是能看到很多网站上都有。
但是现在自己仔细看看原来的幻灯片，发现有很多地方说得过于模糊，还有一些地方存在错误，内心感到惶恐，趁这个机会，重新整理一下对MAC的理解，结合MAC协议（3GPP 36.321）与自己在MAC层工作的经验，提供更加丰富的内容，同时也希望能够纠正谬误，开启讨论之门。
3.2 概述36.321里面主要描述的是MAC的架构与处于MAC层的功能实体，并没有涉及到具体的实现，而且由于LTE取消了向以前的协议专门提供的专用信道，所有的用户数据都使用共享信道，因此对MAC的在资源以及业务调度的功能上提出了很高的要求，这也是不同设备供应商可以大显神通的地方了；而协议本身主要描述的是接受端的行为，因此在基站端可以发挥的余地就更大了。
3.2.1 MAC架构MAC协议层在LTE协议栈的位置如下所示：图3.1 MAC层在LTE协议栈的位置MAC实体在UE以及eNB上都存在的，它们主要处理如下传输信道：-广播信道（Broadcast Channel，BCH）；- 下行共享信道（Downlink Shared Channel ，DL-SCH ）； - 呼叫信道（Paging Channel ，PCH ）；- 上行共享信道（Uplink Shared Channel, UL-SCH ）； - 随机接入信道（Random Access Channel,RACH ）。
其实这些信道只是概念上的，因为传输信道的管理上不像逻辑信道那样设立专门的逻辑信道号，它只是从功能是进行了描述，因此实现上是否真正存在这样的传输信道，这在于个厂商自己。
对于MAC 层与物理层之间的处理，自然可以设置专门的通道，也可以只是通过一些简单的标识来处理，当然这也是信道的一种表现形式。
下图3.1与3.2分别为层二的上下行功能框架图：MACRLCPDCP图3.1 层二下行功能框架图MACRLCPDCP图3.1 层二上行功能框架图3.2.2 服务3.2.2.1 提供给上层的服务MAC 层给上层（RLC 层，也可以泛指MAC 层以上的协议层）提供的服务有： - 数据传输，这里面隐含了对上层数据处理，比如优先级处理，逻辑信道数据的复用； - 无线资源分配与管理，包括MCS 的选择，数据在物理层传输格式的选择，以及无线资源的使用管理，从这里我们可以知道MAC 层掌握了所有物理层资源的信息。
ＬTE MAC层E-UTＲA提供了两种MAC实体,一种就是位于UE得MAC实体,一种就是位于E—UTRAＮ得ＭＡＣ实体、UＥ得ＭＡC实体与E-UTRＡN得MAC实体执行不同得功能,图3、3从UE得角度给出一种MＡC实体结构。
MＡC结构与功能Ｅ—ＵTRA提供了两种ＭＡC实体,一种就是位于ＵE得MＡＣ实体,一种就是位于E—UTRＡＮ得ＭAＣ实体。
UE得ＭＡＣ实体与E—UＴＲAN得ＭAC实体执行不同得功能,图1从UE得角度给出一种MＡC实体结构。
根据图1,ＵE侧MAC层功能包括以下几个部分、(1)逻辑信道与传输信道之间得映射。
(2)将来自一个或多个逻辑信道得MACSDU复用到一个传输块(TB),通过传输信道发给物理层。
(3)将一个或多个逻辑信道得MＡＣSDU解复用,这些ＳDU来自于物理层通过传输信道发送得TB。
(４)调度信息上报。
(5)通过ＨARQ进行错误纠正。
(6)通过动态调度在UＥ之间进行优先级操作。
(7)同一个UE得逻辑信道间进行优先级得操作。
(8)逻辑信道优先级排序、(9)传输格式选择。
图１UE侧ＭAC实体结构信道及信道映射ＭAC涉及得信道结构包括3方面内容:逻辑信道、传输信道与逻辑信道与传输信道之间得映射。
传输信道就是MAC层与物理层得业务接入点,逻辑信道就是ＭＡＣ层与RＬC层得业务接入点。
传输信道包括以下这些。
下行方向:BＣH,广播信道;DL-SCＨ,下行共享信道;PCH,寻呼信道;MCH,多播信道、上行方向:UL－SCH,上行共享信道;RACH,随机接入信道。
逻辑信道分为业务信道与控制信道,其中控制信道包括以下这些。
BCCH,广播控制信道;PCＣH,寻呼控制信道;ＣCCH,公共控制信道;ＭCCＨ,多播控制信道;DCCH,专用控制信道。
业务信道包括以下这些。
DTCH,专用业务信道;ＭTＣH,多播业务信道。
上行信道映射如图2所示。
图2上行信道映射下行信道映射如图3所示。
随机接入过程3、1随机接入过程产生得原因与分类LＴE系统得随机接入过程产生得原因包括以下几种。

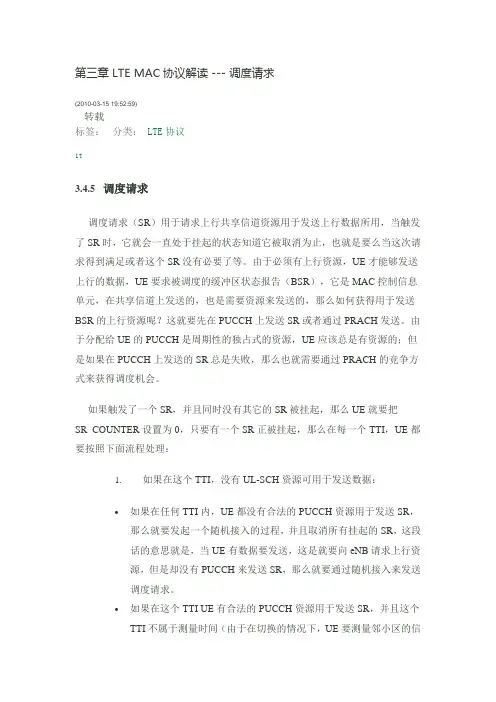

第三章 LTE MAC协议解读 --- 调度请求(2010-03-15 19:52:59)转载标签：分类：LTE协议it3.4.5 调度请求调度请求（SR）用于请求上行共享信道资源用于发送上行数据所用，当触发了SR时，它就会一直处于挂起的状态知道它被取消为止，也就是要么当这次请求得到满足或者这个SR没有必要了等。
由于必须有上行资源，UE才能够发送上行的数据，UE要求被调度的缓冲区状态报告（BSR），它是MAC控制信息单元，在共享信道上发送的，也是需要资源来发送的，那么如何获得用于发送BSR的上行资源呢？这就要先在PUCCH上发送SR或者通过PRACH发送。
由于分配给UE的PUCCH是周期性的独占式的资源，UE应该总是有资源的；但是如果在PUCCH上发送的SR总是失败，那么也就需要通过PRACH的竞争方式来获得调度机会。
如果触发了一个SR，并且同时没有其它的SR被挂起，那么UE就要把SR_COUNTER设置为0，只要有一个SR正被挂起，那么在每一个TTI，UE都要按照下面流程处理：1.如果在这个TTI，没有UL-SCH资源可用于发送数据：∙如果在任何TTI内，UE都没有合法的PUCCH资源用于发送SR，那么就要发起一个随机接入的过程，并且取消所有挂起的SR，这段话的意思就是，当UE有数据要发送，这是就要向eNB请求上行资源，但是却没有PUCCH来发送SR，那么就要通过随机接入来发送调度请求。
∙如果在这个TTI UE有合法的PUCCH资源用于发送SR，并且这个TTI不属于测量时间（由于在切换的情况下，UE 要测量邻小区的信号，根本无法处理当前服务小区的服务，因此即使在当前属于UE的服务时间，它也不能够做任何发送与接收的任务，其它过程跟SR类似）如果SR_COUNTER < dsr-TransMax:把SR_COUNTER加1;指示物理层在PUCCH上发送SR信号；否则，指示RRC释放PUCCH/SRS资源（一般来说eNB会响应UE的SR请求，但是如果SR连续在空口丢失了，那么我们可以任何链路出错了，此时相当于释放连接），清掉任何的配置的下行分配的资源（下行SPS等）以及上下授权（上行SPS），发起随机接入过程并且取消所有挂起的SR。
LTE_MAC功能LTE系统中，上行MAC功能有：1. 逻辑信道到传输信道的映射MAC层需要完成上行逻辑信道CCCH、DCCH、DTCH到上行共享信道UL_SCH的映射。
2. MAC PDU 处理根据DL HARQ进程的指示，将RLC PDU及随机接入相关的消息msg3 等报文封装成MAC PDU，填充MAC-PDU的头部信息。
负责组装PHR，BSR等MAC CE，向物理层发送MAC PDU。
接收来自L1的TB块，并执行解复用，将接收的MAC SDU提交RLC或RRC子层。
3. HARQ功能下行HARQ使用异步自适应HARQ，该模块处理和下行HARQ相关的协议处理，维护各HARQ进程的状态迁移过程，每个TB一个HARQ实体。
上行HARQ使用同步HARQ，负责处理上行同步HARQ进程的状态维护、上行TB的解析和处理。
4. 随机接入处理包含随机接入相关的过程处理，包括基于竞争的随机接入过程和使用专用Preamble的接入过程的控制。
接收来自RRC 层的随机接入指示，选择竞争的Preamble ,向物理层发送msg1，控制msg1 和msg3的发送功率。
执行随机接入的竞争解决过程。
5. DRX过程维护UE的DRX状态相关的定时器，并指示物理层执行DRX 接收。
6. 测量量的上报处理物理层的测量量上报并进行处理，RLC /PDCP 待发送报文BUFFER进行测量统计。
包括CQI的测量上报、PHR的测量上报、BSR的测量上报。
UE对下行参考信号RS进行测量获得下行信道CQI，UE对CQI进行量化并上报。
为了便于eNB对UE进行上行动态调度和上行资源分配，需要知道UE缓冲区状态。
UE对逻辑信道组LCG中RLC buffer 中的数据量进行测量，并上报到eNB。
BSR （Buffer Status Report）上报的内容是UE MAC逻辑信道序列中的缓存数据，由MAC信令，即MAC控制PDU完成。
为了提高资源分配效率，从而提高系统容量，eNB需要调度用户以接近甚至等于最大功率限制的发送功率传输数据。
第三章 LTE MAC协议解读 --- MAC 格式(2010-03-07 20:53:19)转载分类：LTE协议标签：ltemac消息格式it3.3 MAC格式（协议数据单元，格式与参数）3.3.1 概述MAC PDU是八位对齐的比特流，最高位第一行的最左边比特，最低位在最后一行的最右边的比特；MAC SDU也是八位对齐的比特流，而MAC PDU里面的参数也是按照相同的顺序，高位在左边，低位在右边的顺序。
3.3.2 MAC PDU（DL-SCH和UL-SCH，除了透明MAC和随机接入响应）MAC PDU具有一个头部，零个或多个SDU，零个或多个控制单元，可能还有填充位。
MAC头部与MACSDU都是可变长度的。
一个MAC PDU头部，MAC PDU头部可能有一个或多个子头部（subheader），每一个对应一个SDU、控制信息单元(control element)或者填充位。
一个普通MAC PDU子头部由六个域（R/R/E/LCID/F/L）组成，但是对于最后一个子头部、固定长度的MAC控制信息单元以及填充位对应的子头部，它们只包含四个域（R/R/E/LCID）图3.3.2-1: R/R/E/LCID/F/L MAC 子头部图3.3.2-2: R/R/E/LCID MAC 子头部MAC PDU子头部的顺序跟MAC SDU，MAC控制信息单元以及填充部分出现的顺序是相应的。
MAC控制信息单元处于任何MAC SDU的前面。
填充部分一般放在MAC PDU的最后面，不过如果只有一个字节或者两个字节的填充部分时，它就放在MAC PDU的最前面。
填充部分的内容可以是任何值，因为接收方会直接忽略掉这里面的内容。
对于一个UE，每次一个传输块只能携带一个MAC PDU，当然它也告诉我们，如果有两个传输块时，可以携带两个PDU（这就是当使用空间复用的传输方式时）。
图3.3.2-3: 具有头部、控制信息单元、SDUs以及填充部分的MAC PDU例子MAC头部是可变长的，它包含以下参数：•LCID：用于指示逻辑信道、控制消息类型或者填充域；•L：指示SDU或者控制消息的长度，除了最后一个子头以及固定长度的控制消息对应的字头，每一个子头都有一个L域，它的长度由F域指示；•F：如果SDU或者控制消息的长度大于128byte，那么设置F=1，否则设为0，通过F的值，我们就可以知道对应的L值的大小了，也就是知道这个内容（MAC SDU或者控制消息单元的长度了）；•E:指示MAC 头部是否有多个域，当E=1时，意味着接下来存在另外一组R/R/E/LCID 域，如果是0，那么接下来就是payload了；•R: 预留比特位，设为“0”3.3.3 控制信息单元由于MAC存在多个控制信息单元，这里为了节约篇幅，只对几个重要的控制信息单元进行说明。
第三章 LTE MAC协议解读 --- 缓冲区状态报告（BSR）(2010-03-15 21:10:50)转载分类：LTE协议标签：it3.4.6 缓冲区状态报告（BSR）在介绍SR时，我们已经知道上行数据的传输需要的资源是通过BSR来获得，缓冲区状态报告过程用于给服务eNB提供UE有共有多少数据存在上行的缓冲区里需要发送的信息，RRC通过配置的两个定时器periodicBSR-Timer和retxBSR-Timer以及对于每一而逻辑信道通过信令指示logicalChannelGroup这个逻辑信道属于哪一个逻辑信道组（LCG），在前面我们讨论了，上行的调度是针对一个逻辑信道组而不是一个逻辑信道（RB）的。
当下面的事情发生时，就会触发一个BSR消息：- 存在一个属于某一个逻辑信道组的逻辑信道，它在RLC或者PDCP实体里存在要发送的上行数据（例如RLC/PDCP的控制信息以及业务数据等）或者有一个逻辑信道，它的优先级高于任何属于某一逻辑信道组的信道，有数据需要发送，或者任何属于某一逻辑信道组的逻辑信道没有任何数据要发送（也就是发送缓冲区大小为0的BSR，可能是用于eNB与UE之间的缓冲区信息同步用），这些情况触发的BSR，称为“常规BSR”；- 已经分配了上行资源，并且填充比特数大于或者等于BSR控制信息但与加上它的子头部，此时触发的BSR属于“填充BSR”；- retxBSR-Timer超时，对于任何属于某一个逻辑信道组的逻辑信道有数据要发送，此时的BSR称为“常规BSR”，这种情况主要是在发送的BSR，但是确没有相应的上行资源时，这个定时器的引入是在RAN2 63会议R2-83891引入的，大家可以读一下，它的用法是，当下面的条件满足时，允许UE触发一个SR（调度请求）：1. 当上一次的BSR已经超过了BSR_RETX时间2. 从那时起，还没有收到上行授权3. UE还有数据要发送- periodicBSR-Timer超时，此时的BSR称为“周期性BSR”,对于常规和周期BSR：- 如果在发送BSR的当前TTI有多于一个逻辑信道组（LCG）有数据要发送，则报告长BSR- 否则报告短BSR，关于长短BSR参考前面的MAC格式章节）。
[转载]第三章 LTE MAC协议解读 --- 非连续接收（DRX）分享(2012-01-10 10:10:32)[删除]标签：转载原文地址：第三章 LTE MAC协议解读 --- 非连续接收（DRX）分享作者：LTE通信人家3.4.3DRX(非连续接收)DRX，在一段时间里停止监听PDCCH信道，DRX分两种：IDLE DRX，顾名思义，也就是当UE处于IDLE状态下的非连续性接收，由于处于IDLE状态时，已经没有RRC连接以及用户的专有资源，因此这个主要是监听呼叫信道与广播信道，只要定义好固定的周期，就可以达到非连续接收的目的。
但是UE要监听用户数据信道，则必须从IDLE状态先进入连接状态。
而另一种就是ACTIVE DRX，也就是UE处在RRC-CONNECTED状态下的DRX，可以优化系统资源配置，更重要的是可以节约手机功率，而不需要通过让手机进入到RRC_IDLE 模式来达到这个目的，例如一些非实时应用，像web浏览，即时通信等，总是存在一段时间，手机不需要不停的监听下行数据以及相关处理，那么DRX就可以应用到这样的情况，另外由于这个状态下依然存在RRC连接，因此UE要转到支持状态的速度非常快。
这里我们先介绍ACTIVE DRX，而IDLE DRX我打算放在呼叫那部分来介绍。
而要理解DRX，我们就必须理解下面要描述的几个定时器与概念（所有的时间都是基于子帧的，也就是ms为单位）：On duration TimerUE每次从DRX醒来后维持醒着的时间,UE在该段时间内会搜索PDCCH。
Inactivity TimerUE在醒着时每次成功解码HARQ初始发送的PDCCH后保持active的时间，它的意思就是，当UE收到的PDCCH指示的是一个UL/DL的初始传输，而不是重传。
UE在醒着时每次成功解码HARQ初始发送的PDCCH后保持active的时间Active TimeUE从DRX醒来后保持醒着的总时间，在此时间段，UE监听PDCCH，包括所有导致UE 处于ACTIVE的状态，比如是DRX周期开始“On Duration”，或者收到初始传输的PDCCH，或者是监听重传，等等，在36.321 5.7节，是这样定义ACTIVE TIME的，如果配置了DRX，那么ACTIVE Time 包括以下时间：∙onDurationTimer、drx-InactivityTimer、drx-RetransmissionTimer以及mac-ContentionResolutionTimer运行的时间，或者∙有SR（调度请求）已近发送到PUCCH，并且处于挂起的状态（也就是这个调度请求还没有满足，如此之类的）或者，∙对一个挂起的HARQ重传存在上行授权，并且在对应的HARQ 缓冲区里面有数据；或者∙在非竞争随机接入后，成功收到随机接入响应消息，此时应该有PDCCH发送给UE 指示一个新的传输，但是这个PDCCH还没有收到，此时UE还是必须处于ACTIVE状态HARQ RTT TimerUE预期DL Retransmission到达的最少间隔时间，也就是说重传最早会什么时候到，那么UE暂且不需要理会，也就是说这一段时间，改怎样就怎样，等到这个定时器超时了，那么它就要处于醒着的状态。
