LED工矿灯系列产品规格说明书IL80-160w

LED工矿灯技术参数1. 亮度：LED工矿灯的亮度通常用流明（lm）来衡量。

亮度越高，照明效果越好。

LED工矿灯的亮度可以通过选择不同的LED芯片和电源驱动进行调节。

2.功率：LED工矿灯的功率是指其接收的电功率。

功率越高，灯具的亮度通常也会更高。

3.色温：色温是指灯光的颜色。

LED工矿灯通常提供3000K-7000K不同的色温选择，从黄色到蓝色。

不同的色温适用于不同的应用场景，如3000K适合暖色环境，适用于家庭和办公室；5000K适合中性白色，适用于商业和工业环境；7000K适合冷色环境，适用于矿山和车间等场所。

4.色彩指数（CRI）：色彩指数是用来评估灯光还原物体真实颜色能力的指标。

一般LED工矿灯的CRI可以达到80以上，表示其具有非常好的色彩还原能力。

5.显色指数（Ra）：显色指数也是用来表示灯光的色彩还原能力的指标，与CRI类似。

一般LED工矿灯的显色指数也可以达到80以上。

6.色温一致性：色温一致性是指同一种型号的LED灯具在使用时，不同灯具之间的色温差异是否较小。

好的LED工矿灯应具有良好的色温一致性，以确保照明效果的稳定性。

8.防护等级（IP等级）：防护等级表示灯具的防尘和防水能力。

常见的LED工矿灯的IP等级可达到IP65以上，可以在恶劣的工业和矿山环境中使用。

9.可调光性：可调光性表示LED工矿灯是否能够调节亮度。

一些LED灯具具有可调光功能，可以根据需要调整亮度和照明效果。

10.辐射角度：辐射角度是指LED灯具的光束散开的范围。

不同的工矿灯具可以选择不同的辐射角度来满足不同的照明需求，如30度、60度、90度等。

以上是LED工矿灯的一些常见技术参数。

随着LED技术的不断发展，LED工矿灯的性能越来越优越，成为工业和矿山照明的主要选择之一。

LED工矿灯
产品名称
60W工矿灯,大口直径450MM
100W工矿灯,大口直径505MM
产品材质
采用高强度压铸铝外壳、拉铸铝散热器、高效反射罩、外部静电热塑喷涂，耐腐蚀，抗冲击，牢固耐用。

产品特性
1．采用LED平面集成光源，热阻小、温升低，灯壳为散热器一部分，直接导热。

2．LED工矿灯使用宽电压设计，电压波动时灯体总功率基本上无变化，避免频闪，保障工人使用照明环境的稳定性。

3.不吸灰尘，无蚊虫，省去经常打扫光源灯体的麻烦。

4.与传统卤素灯及高压钠灯相比，采用LED平面集成光源无污染性材料和紫红外线辐射，创造健康舒适工作车间环境。

5.充分利用LED瞬时启动优势，在大面积使用LED工矿灯场所瞬间启动灯具，提高工作效率。

适用范围:
主要适用于仓库，超市，大型车间、钢铁厂，造船厂，飞机制造厂，大型机械制造厂，五金车间，库房、公路收费站、加油站、大型超市、展览馆、体育馆，汽车候车厅，火车站候车厅及其他需要高空间照明的场所。

★主要技术参数：输入电压Input voltage AC85V-265V 产品图片Picture 电源频率Freqency range 50HZ-60HZ总谐波失真Tatal harmonic distortion ≤9%功率因素Power factor ＞0.98LED 工作电压Working voltage DC30-36VLED 数量LED quantity 4PCSLED 功率LED consumption 200WLED光源LED lingt source 晶元LED电源LED power supply 亮牌LED 发光效率LED luminous efficiency 110-120LM/WLED 初始光通量LED luminous 暖白Warm white 20500LM 尺寸参数图Dimension 正白Pure white 21000LM冷白Cold white 20800LM灯具效率Lamp's efficiency >91%平均照度Average illuminance 高度(height)为6M ＞408LUX 高度(height)为8M ＞280LUX 高度(height)为10M ＞197LUX光斑面积Illuminance area 高度(height)为6M ￠6.5M 圆形高度(height)为8M ￠8.3M 圆形高度(height)为10M ￠10.4M 圆形照度均匀度Illuminance uniformity ＞0.8相关色温Color temperature 暖白Warm white 2700-3200K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K显色指数Color rendering index 暖白WW Ra＞78 正/冷白PW/CW Ra＞80配光曲线Light distribution 对称式/圆形光斑配光方式Light design LED+反光罩二次配光LED 结点温升Junction temperature ≤ 75℃工作环境温度Working temperature -40℃——+50℃储藏环境温度Storage temperature -25℃——+65℃防护等级IP Grade IP54 配光曲线Light distribution 光源使用寿命Working life-span ＞50,000H电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄/绿Yellow/Green G 地线灯头外壳颜色Color of lamp shell 银色Silver认证，证书Certificate CE, RoHS，CQC(CCC)光束角Beam angle 120度/90度（可选任一发光角度）产品净重/毛重Lamp weight : G.W./N.W. 6.5 Kg/7.05 Kg包装尺寸（CM）Lamp packing dimension 34.0*34.0*36.0 cm★使用说明1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

led工矿灯说明书
LED工矿灯是一种高效、节能、环保的照明设备，广泛应用于工业、矿山、港口、停车场等场所。

以下是LED工矿灯的说明书：
一、产品特点：
1.高性能：LED工矿灯的光效高，寿命长，能够满足不同场所的照明需求。

2.能量节约：LED工矿灯的节能效果显著，比传统照明设备节省能源70%以上。

3.安全性能：LED工矿灯采用无噪音、无辐射的绿色能源，使用安全可靠。

4.环保性：LED工矿灯不含汞、铅等有害物质，减少对环境的污染。

5.良好的适应性：LED工矿灯的防水、防爆性能好，可以适应不同的环境要求。

二、产品参数：
1.输入电压：AC100~277V。

2.功率：100W、150W、200W、250W。

3. 光通量：10000lm、15000lm、20000lm、25000lm。

4.显色指数：Ra＞80。

5.光源：高亮度LED。

6.色温：5000K~6000K。

7.防护等级：IP65。

8.工作环境温度：-40℃~50℃。

三、安装说明：
1.安装前请先检查产品是否完好无损，避免因为运输损坏而造成后续使用困难。

2.新的安装位置需要先确定固定的位置，并预留电源线，然后使用配套的控制器和电源进行连接。

3.安装LED工矿灯时需要注意，并需要使用专业人员进行安装。

4.在安装中需要确保LED工矿灯的电气线路与电源口连接正确，避免因接反造成的损坏。

5.使用时需要严格按照使用说明进行操作，避免人工操作不当造成的意外事故。

以上就是LED工矿灯的说明书，希望可以为你带来一些帮助。

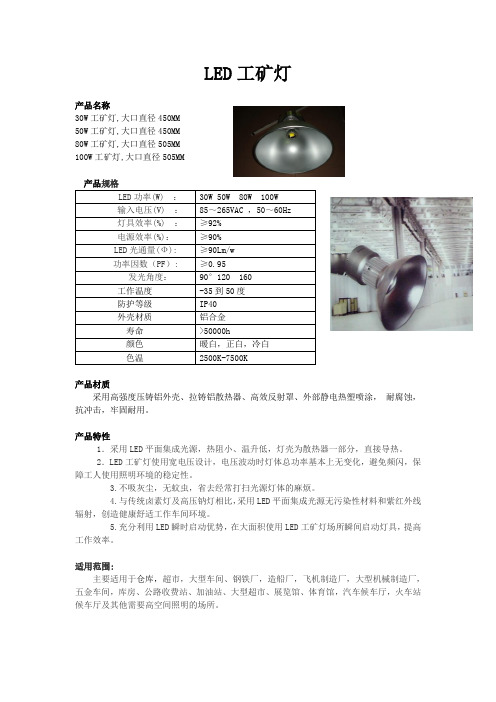

LED工矿灯
产品名称
30W工矿灯,大口直径450MM
50W工矿灯,大口直径450MM
80W工矿灯,大口直径505MM
100W工矿灯,大口直径505MM
产品材质
采用高强度压铸铝外壳、拉铸铝散热器、高效反射罩、外部静电热塑喷涂，耐腐蚀，抗冲击，牢固耐用。

产品特性
1．采用LED平面集成光源，热阻小、温升低，灯壳为散热器一部分，直接导热。

2．LED工矿灯使用宽电压设计，电压波动时灯体总功率基本上无变化，避免频闪，保障工人使用照明环境的稳定性。

3.不吸灰尘，无蚊虫，省去经常打扫光源灯体的麻烦。

4.与传统卤素灯及高压钠灯相比，采用LED平面集成光源无污染性材料和紫红外线辐射，创造健康舒适工作车间环境。

5.充分利用LED瞬时启动优势，在大面积使用LED工矿灯场所瞬间启动灯具，提高工作效率。

适用范围:
主要适用于仓库，超市，大型车间、钢铁厂，造船厂，飞机制造厂，大型机械制造厂，五金车间，库房、公路收费站、加油站、大型超市、展览馆、体育馆，汽车候车厅，火车站候车厅及其他需要高空间照明的场所。

工矿灯规格书1. 引言工矿灯作为一种重要的照明设备，在工矿、建筑工地等场所扮演着关键的角色。

本规格书旨在详细介绍工矿灯的规格和特性，以提供给用户更准确的产品信息和选择。

2. 灯具外观工矿灯外观采用方形设计，具有以下特点：•材质：采用高强度铝合金材料，具有较高的抗腐蚀性能和耐用性。

•外观颜色：可提供多种颜色选择，如灰色、黑色等。

•安装方式：支持吊装和支架安装两种方式，以适应不同工矿场所的需求。

3. 光源及照度工矿灯采用高亮度LED作为光源，具有以下特点：•发光效率：LED光源具有高效的发光特性，可以达到较低的能耗和较高的亮度。

•色温及色彩指数：工矿灯可根据用户需求提供不同的色温选择，如4000K、5000K等，并具有较高的色彩再现性。

•照度：标配照度可达到10000Lux以上，可根据实际需求进行调整。

4. 光学系统工矿灯的光学系统采用先进的反射镜和光学透镜设计，具有以下特点：•高反光效率：反射镜采用优质铝材制作，能更好地控制光线反射，提高光能利用率。

•合理光束角度：光学透镜能将光线聚焦到需要照明的区域，减少能量的浪费。

•均匀照明：工矿灯具有优秀的光线均匀性，能够提供整体均匀的照明效果。

5. 防护等级及防尘防水性能工矿灯具有较高的防护等级和良好的防尘防水性能，具体特点如下：•防护等级：工矿灯可达到IP65以上的等级，能够有效抵御灰尘、水滴等外部物质的侵入。

•防尘防水性能：工矿灯具有优异的防尘和防水性能，能够在恶劣的环境中正常工作。

6. 散热性能工矿灯具有良好的散热性能，以保证长时间工作时的稳定性和寿命。

具体特点如下：•散热结构：工矿灯采用散热鳍片设计，能有效加大散热面积，提高散热效果。

•散热材料：散热材料采用优质铝板，具有良好的导热性能，能够快速传导热量。

•散热方式：工矿灯通过自然风冷散热，无需外部辅助散热设备。

7. 电气性能工矿灯的电气性能具有以下特点：•输入电压：标准输入电压为AC 85-265V，具有较大范围的电压适应性。

LED工矿灯使用说明书第一篇：LED工矿灯使用说明书LED工矿灯使用说明书LED工矿灯不同于传统意义上的工矿灯，具备明显的环保、节能的特点。

其高亮度、小光衰、高显指、使用寿命长的特性更突显LED 产品的优势。

GK-Q02型LED工矿灯搭载一线封装厂家的芯片作为点光源，并匹配知名品牌电源做驱动，散热结构设计上采用纯铜真空导管+航空鳍片技术做散热器，使得本产品在散热能力、使用寿命、结构工艺等方面均领先同行，保障本产品更安全、可靠的使用。

1.应用范围：适用于车间、厂房、仓库、地下停车场、收费站、加油站、超市、展览馆、体育馆等。

2.产品特点：不含铅、汞等污染元素；启动迅速；寿命长；比传统灯具省电50-80%；设计科学、独特、优雅，使灯光更艺术。

3.安装：（图1）（图2）图1/图2是工矿灯安装示意图。

用螺丝刀（塑料手柄）将散热器上面的四个螺丝拧开，反光罩对应孔位放入（如图1所示），再用螺丝拧紧。

拧紧吊环/挂钩，把吊环/挂钩放入吊钩内，平稳放置（如图2所示）。

二、注意事项：1.由于灯具有玻璃配件，在搬运，贮存的时候请注意轻拿轻放，勿重压。

2.安装时，勿让产品表面与其它硬物摩擦或跌落在地板上，否则会损坏产品。

3.灯体安装必须牢固，电源线裸线连接必须做好绝缘防护，杜绝意外发生。

4.外接电源线时，必须采取相应的防水、漏水的措施。

5.产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

第二篇：led工矿灯的基本介绍LED工矿灯的的基本信息介绍人们的生活离不开光明，离不开灯光，自社会发展至今，家家户户都有了照明灯，每家每户也就不会像以前那样点着蜡烛过生活了，自从有了电，人们的生活越来越好了，而在生产中，比如说在工厂或者是矿井这些地方，我们同样也需要用到灯，但是在工厂一般用到的灯就是LED工矿灯了，LED工矿灯是工厂必不可少的。

所谓的LED工矿灯是指对工矿领域的工作而设计的一种，然而对于这种灯来说，要想更好地使用它，关于它的一些基本信息我们还是要了解的，特别是在工地上工作的人，他们常常就要接触LED工矿灯，如果对它很熟悉的话就可以正确的使用它。

承认书APPROVAL SHEET 客户名称:客户品名:品号: 909-020*******规格: 路灯50-60W 正白大功率IP65承认书编号：FM—RD—00003 VER：A0 核准审核制定客户签名栏核准审核制定产品规格书Specification名称/ Name：路灯/ Road lamp规格/ Size：L550*W250*H60MM/50-60W 型号/ P/No.：TEL-R060A01-W品号/ C/No：909-020*******日期/ Date：2014-09-19目录1.产品简介2.产品特征3.参数规格4.配光曲线5.产品测试6.包装方式1.产品简介Product informationLED路灯是通过将LED光源和灯壳一体化设计而实现的，其特点是无需额外灯壳，实现光源与灯具的整体设计。

紧凑轻便，美观大方，充分体现LED 光源体积小、重量轻的特点。

安装角度可调，多种支架可以固定安装方式。

非常适合已建隧道照明和新建隧道照明灯具的整体安装。

LED路灯适合于各种隧道场合使用，安装方便，角度可调，便于维护。

LED路灯承认规格书2.产品特征1.LED数量：60PCS。

2.LED类型：普瑞1W 大功率LED。

3.输入电压：AC85-265V 50-60HZ。

4.由LED组装，具有低光衰，良好的散热性。

5.LED的寿命是按点亮时算的，即便每秒钟开关数千次也不影响LED寿命，在装饰等需要频繁亮灭的场合，深圳特亮光电有限公司LED灯有绝对优势。

6.特殊回路设计，即使个别LED有故障其余LED也能正常工作3.参数规格表 Specifications规格L550*W250*H60MM SpecificationsLED 型号60WLED TypeLED 数量60PCSLED Quantity色温6000-6500K(可选)Color temperature输入电压AC 85~265VInput Voltage输出电流1.75AOutput current频率范围50-60HZFrequency Range功率因数>0.95Power Factor电源效率>0.95Power EfficiencyLED 功率60WLED PowerLED发光效率>100-110Lm/WLuminous efficiencyLED光通量>4255LmLED Luminous灯具效率90%Lighting efficiency显色指数>75CRI发光角度120°Beam Angle材料压铸铝Materials防水防尘等级IP65Protection grade工作环境温度-20～45°COperating temperature存储温度-40~60 °CStorage平均寿命≥30000 hLife净重4.26Kg（约）Net weight4.配光曲线图5.产品测试Testing：5.1. 3000小时光衰试验Light degrade Testing of 3,000 hours5.2. 输入电压变化对LED 工作电流影响The Operating Current of LED with input voltage6.包裝方式Packing。

led工矿灯产品参数表深圳美尔特光电有限公司led工矿灯产品标准/page/offerlist_15501351_98802 72.htm?sortType=showcase产品功率50W输入电压（V）Input V oltage AC85V～265V AC电源频率Freqency Range 50Hz～60Hz总谐波失真Total Harmonic Distortion ≤20%功率因数Power Factor ＞0.95输入-输出耐压：2000V/ms 2mA 50HZ /min电源效率Power Effcicy ＞86 %LED发光效率≥90 lm/W单颗大功率50WLED工作电压Workng V olage DC30～36VLED数量Led 1 pcSLED功耗Led Consumption 50W系统总功耗System Consumption 55WLED发光效率Led Luminous Efficiency、80-110 Lm/WLED灯具初始光通量Led Initial Flux WW 5600 LmPW 5900 LmCW 5660 Lm灯具效率lamp’s Efficiency ＞80 %平均照度Average Illuminance 高度（Height）为6M 243 Lux 高度（Height）为8 M 137 Lux高度为10 M 88 Lux光斑面积Illuminance Area 高度为6 MΦ4.1 M圆形光斑高度为8 M Φ5.8 M圆形光斑高度为10 M Φ7.3 M圆形光斑照度均匀度Illuminance Uniformity＞0.7相关色温Color TemperatureWW2700K～3500KPW4000K～4500KCW5500K～9000KLED光通量5000LM配光曲线Light Distribution 对称式/圆形光斑配光方式Light Design LED+反光罩二次配光LED结点温升Junction Tempeature ≤80℃工作环境温度Working Temperature -40℃～+55℃光源LED芯片储存环境温度Storage Tempeature-25℃～+65℃）灯体与灯罩材料: 铝合金与PC显色指数(CRT)：Ra≥75防护等级IP Grade IP54光源使用寿命Working Life-span 30000H电源线Power line 0.75mm2三芯线电源线连接Connect wire 棕Brown L火线蓝Blue N零线黄绿Yellow/GreenG地线灯头外壳颜色（The color of the lamp shell ）黑色、银白色可选认证，证书Certificate CE FCC ROHS灯具效率%：＞90%光斑：非对称矩形光线光束：横轴120°纵轴60°相关色温(CCT) 纯白6000～6500K暖白3500～5500K光源结温(TJ)：40℃±10%(Ta25℃)工作温度: ¬30℃～50℃贮存温度: ¬30℃～80℃工作湿度: 10%～90% RH使用寿命: ＞50000 h显色指数ColorRendering IndexWW Ra＞68 PW,CW Ra＞75 推荐安装高度5-10米。

深圳德昌光电科技有限公司Luxtronik Technology (China) Co., LtdDC-GKD-150LED工矿灯系列一、产品介绍材质专利鳍片式铝散热结构、高品质铝加工技术、特殊表面处理工艺、大功率飞利浦LED光源、高效率LED电源。

散热片鳍片材料为：AL1050，AL5052;散热器主轴材料：AL6063 T5适用场所适用于车间、厂房、库房、公路收费站、加油站、大型超市、展览馆、体育馆及其他需要照明的场所。

特点1、采用光宏45 芯片LED光源，LED具有超高亮度，导热率高，耐热性能最佳，光衰小，光色纯，无重影，品质性能稳定等优点。

2、独特的鳍片式散热体设计，与电器盒完美结合,有效将热量传导扩散，散热效率高，从而降低灯体内的温度，有效保证了光源和电源的寿命。

3、重量极轻，产品安装及使用安全性能高；4、环保节能，防尘，无辐射，发光热量，不含铅、汞等污染元素，对环境无污染。

5、高显色性能，对实物颜色的呈现更真切。

各种光色可选，能满足不同环境的需求，消除了传统灯具。

6、色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了工人的工作效率。

7、采用恒流恒压控制，适用电压宽（AC90V-264V）克服了因镇流器产生噪音污染和引起的灯光不稳定，避免了工作中给眼部带来的刺激、疲劳。

8、工作及装饰效果佳，采用特殊的表面处理工艺，外观美观新颖，安装简单，拆卸方便，适用范围广。

二．产品规格参数1、LED工矿灯主要技术参数注：不同色温的LED 光性能有所偏差，偏差值≤5%.2、产品尺寸和配光曲线图：1）、80度灯罩和配光曲线图LED 功耗Led Consumption 150 W 系统总功耗System Consumption 170 W LED 发光效率Led Luminous Efficiency 100-120lm /W LED 灯具初始光通量Led Initial Flux 13000 Lm 灯具效率lamp ‘s Efficiency ＞85%平均照度(80/120度发光角度)Average Illuminance 6M 433/293 lux 8M 244/167 lux 10M 156/109 lux 光斑面积(80/120度发光角度)Illuminance Area6M Φ10.1M /14.3M 8M Φ13.4M /19.1M 10MΦ16.8M /23.9M 照度均匀度Illuminance Uniformity ＞0.8 相关色温Color Temperature 5800-6200K 显色指数Color Rendering Index Ra ＞75配光曲线Light Distribution 对称式/圆形光斑 配光方式Light DesignLED+反光罩 LED 结点温升Junction Temperature ≤60 ℃ 工作环境温度Working Temperature -40℃ ～ 55℃储存环境温度Storage Temperature - 30℃ ～ +65℃（25℃最佳） 防护等级IP Grade IP40;IP65 净重Net weight6.5 Kg 光源使用寿命Working Life-span 50000H 电源线Power line0.75mm2三芯线电源线连接 Connect WireL 火线 N 零线G 地线认证，证书CertificateCE,RoHS,ETL,GS,SAA,TUV ,PSE,FCC 灯头外壳颜色 （The color of the lamp shell ）银白色2）、120度灯罩和配光曲线图三．产品安装示意图1、从包装箱取出灯体及灯罩。

LED工矿灯产品规格参数说明深圳国惠照明器材有限公司LED工矿灯采用高亮度LED作光源、高传导散热器、光学透镜或灯罩调整发光角度的LED灯具。

一般使用在大面积、高高度的场所。

例如：车间、厂房、仓库、地下停车场、收费站、加油站、超市、展览馆、体育馆等。

按照使用场所或者人们的习惯，LED工矿灯还有一些别名：LED顶棚灯、LED高棚灯、LED吊灯、LED厂房灯、LED库房灯、LED车间灯等。

LED工矿灯的优势省电、环保、寿命长、外形美观。

贵但省钱，我们来算个帐：（一个工厂要安装161个400W卤素灯的话，我们帮他算个帐）寿命灯具光效同亮度对应价格同亮度对应功率卤素灯 3000小时 18-24LM/W 25 400W节能灯 8000小时 65-85LM/W 185 180WLED工矿灯 50000小时 70-95LM/W 1400 150W电费按0.75元/度,每天使用10小时,一年按300天计算.每年的用灯费用消耗对比: 卤素灯:0.4KW*10小时(每天)*0.75(每度电费)*300天+300*10/3000(每年平均用灯数量)*25(灯具价格)=925元/年;节能灯:0.18*10*0.75*300+300*10/8000*185=474元/年;LED工矿灯:0.15*10*0.75*300+300*10/50000*1400=422元/年.结论:一、如果用LED工矿灯替代卤素灯:一个灯一年可节约:925-422=503元161个灯一年可节约:503*161=80983元161个灯10年可节约:503*161*10=809830元二、如果用LED工矿灯替代节能灯:一个灯一年可节约:474-422=52元161个灯一年可节约:52*161=8372元161个灯10年可节约:52*161*10=83720元这里还不包括更换灯具的人工成本.采用LED工矿灯，一次性投入比较大，但从长远来看，均摊成本是最低的，也是最节省的方案。

LED light is flashing
LED 工厂灯灯光闪烁
驱动电源输出不正常 2.LED integrated chips
电源 failure. 2.Relace with new LED integrated chips.
LED 集成光源芯ቤተ መጻሕፍቲ ባይዱ出故障
更换新的 LED 集成光源芯片
7.SAFETY INFORMATION
200-240
1400 2100 2800 2800 2800 3500 4200 1400 2100 2800 2800 2800 3500 4200 700 700 700 700 700 700 700 144 210
/114-122 /130-139
110-120/ 130-140
106-114/ 124-135
Do not touch the power driver when power is on 当通电情况下请勿触摸驱动电源。

4

低碳节能 绿色环保
6.TROUBLESHOOTING 问题
Description 介绍
低碳节能 绿色环保
LEISHU BRAND
1、 CONCEPTS 概念
LED industrial is one of sort of LED light，composed of electric box，heat sink power supply,
LED power source ,light shade, light shade, wires, etc., which is not only good for saving energy and environment, but also save anywhere from 40% up to 70% on your energy bill. It helps reduce your carbon footprint and conserve valuable natural resources.

LED工矿灯技术参数
1.输入电压：大部分LED工矿灯的输入电压是AC85-265V，在不同地
区的电压范围内都可以正常工作。

2.功率：LED工矿灯的功率通常从50W到300W不等，可以根据不同
的照明需求选择适当的功率。

4. 光效：LED工矿灯的光效一般在100lm/W以上，高效节能，相对
于传统的金卤灯或荧光灯等照明设备，能够节省较多的能源成本。

5.色温：LED工矿灯的色温通常分为暖白色（2700K-3500K）、白色（4000K-5000K）和冷白色（6000K-6500K）三种选择。

不同的场景可以根
据需要选择不同的色温。

6.CRI：颜色还原指数（CRI）是衡量光源还原物体真实颜色的能力，LED工矿灯的CRI一般在70以上，具有良好的颜色还原性能。

8.防护等级：LED工矿灯的防护等级通常为IP65或更高，具有较好
的防尘和防水性能，适用于室内和室外的恶劣环境。

9.尺寸和重量：LED工矿灯的尺寸和重量根据不同的功率和厂家有所
差异，一般尺寸较小，轻便易安装。

10.调光方式：LED工矿灯可以通过不同的调光方式实现亮度的调节，如0-10V调光、无线遥控调光、DALI调光等，满足不同的照明需求。

总而言之，LED工矿灯具有输入电压范围广、高效节能、光通量大、
寿命长、防护性能好等特点，逐渐成为工矿企业照明的首选。

随着LED技
术的不断发展，LED工矿灯的性能参数将会进一步提升，为更好地满足用
户的需求提供更多选择。

产品规格说明书欢迎使用本公司产品。

使用本产品前请仔细阅读使用说明书注意：1.使用前应详细阅读使用说明书，以免发生意外和损坏。

2.产品规格书作出相应变更恕不做另行通知。

3.解释权归乐清市华创照明科技有限公司所有2012年SG-IL系列LED工矿灯使用说明书，使用前请认真检查，使用中若发现异常现象，请与本公司联系．使用时，灯具表面有一定升温，属正常现象．安全警示安装前必须保证工矿灯是完好无缺方可安装使用，勿对工矿灯施加外力或摔掷．安装使用前应存放在阴凉、干燥、洁净的环境中，禁止放入水中或火中。

报废的工矿灯不要随意丢弃，应放在指定地点，统一处理。

适应范围适用于造船厂、矿山、车间、厂房、库房、公路收费站、展览馆、体育馆及其他照明的场所。

一．LED工矿灯特点：1：采用80颗大功率LED1W/1.5W/2W/3W作为光源，选用进口高亮度半导体晶片，具有导热率高，光衰小，光色纯，无重影等特点；2：采用风扇与散热器集合的独特设计，风扇运作带动空气流动快速驱散散热器表面热量，从而达到快速有效散热的功效，确保灯体维持在室温状态，更有效保证了光源和电源的寿命；3：散热体表面进行阳极氧化防腐处理，结构紧凑美观；4：绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；5：显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了人们的工作效率6：采用恒流恒压控制，适用电压宽，克服了因镇流器产生电网、噪音污染和引起的灯光不稳定，避免了工作中给眼部带来的刺激、疲劳.7：装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，适用范围广二．LED工矿灯规格、参数：3.灯具技术参数认证,证书Certificate CE包装尺寸Packing dimension 30*40*30cm 净/毛重Net weight/gross weight 3.8kg产品尺寸product dimensions 470*510mm 4.尺寸参数5、配光曲线图6、有效平均照度9、运输及储存➢工矿灯为纸箱包装，在运输过程中避免受剧烈机械冲击和暴晒雨淋，不得倒置，严防摔掷、翻滚、重压➢路灯应储存在阴凉、干燥、洁净的环境中，储存温度为-20～40℃➢产品使用工作电压：AC85V～265V50/60Hz。

LED蜡烛灯该产品具有如下技术特点:1.高效节能——在相同亮度情形下,LED节能灯一千小时仅耗3度电（3W）。

2.超长寿命——利用寿命达五万小时以上，一般节能灯管利用寿命六千小时，一般白炽灯利用寿命一千小时。

3.光线健康—光线中不含紫外线和红外线，无辐射，一般节能灯管和白炽灯光线中含有紫外线和红外线。

4.绿色环保——不含汞和铅等有害元素，得利于回收和利用，而且可不能产生电磁干扰，一般灯管中含有汞和铅等有害元素，节能灯中的电子镇流。

5.爱惜视力——直流驱动，无频闪。

(一般灯都是交流驱动，定有频闪)。

6.平安系数高——所需要的电压，电流较小，发烧较小，不产生平安隐患。

产品详细参数:一.7.防蚊虫—— LED灯由于没有紫外线，可不能像传统日光灯一样吸引蚊虫，从而有利于爱惜室内清洁二.二、产品详细参数型号规格 XD-TD1204 发光角度 130-150°输入电压 AC95-265V 贮存温度和湿度 -40℃~80℃ / 10%~90% 电源频率 50Hz ~60Hz 产品尺寸∮192mm*70mm 开孔： 170mm LED功率 12W 灯具毛重≤显色指数 Ra﹥70 利用寿命 50000 H 转换效率 >95% 额定光衰≤15% 功率因素 > 工作温度和湿度 -20℃~45℃ / 10%~90% 光通量三.正白1350-1200LM 光源色温四.正白 5500-6500K 暖白1250-1100LM 暖白 3000-3500K 自然白3150-2950LM 自然白 4000-4500K 灯杯是用光源、恒流驱动器、光学透镜和金属或其他具有高热导系数的散热器外壳组合而成的新型照明灯具。

与传统卤素灯杯相较，有节能、低温、·长寿命、色彩丰硕等特点。

专门是在二次光照透镜方面，要紧采纳手电筒聚光原理，抛物线曲面设计，能更有效的降低光损。

通过电脑成立模拟反光杯光源发光角度及LED反光罩的空间结构，追踪光线的折射轨迹，调整反光罩的曲率技术参数，以达到灯光最正确的光强散布及灯杯对各类光束角的功能要求，大大提高了LED反光杯光效及减少了散光，炫光的可能。
