常用阀门结构示意图

V型球阀是新一代高性能球阀，适用于Class150～Class600、PN16～PN100的各种管路上,V型球阀根据用户要求的不同,有两种不同的用途,一种是作为截断阀,用于截断或通管路中的介质,一种是作为调节阀,用于调节管路中介质的流量等参数。

截断型V型还需阀的驱动方式为手动、蜗轮蜗杆传动、气动和电动，调节型V型球阀的驱动方式为气动和电动。

通过选用不同的材质,V型球阀可分别适用于水、蒸气、油品、硝酸、醋酸、氧化性介质、尿素、糖浆等多种介质。

金属硬密封V型球阀的使用温度一般为≤250℃,特殊订货,金属硬密封V型球阀的使用温度为≤425℃（碳钢阀体）或≤540℃（不锈钢、铬钼钢、铬钼钒钢阀体），软密封V型球阀的使用温度一般为≤180℃（增强聚四氟乙烯阀座）。

V型球阀的连接方式为对夹连接和法兰连接。

二、特点1.V型球阀采用弹簧或圆柱弹簧加载的可动阀座结构,阀座与V型球不会产生卡住或脱离等问题,密封可靠,使用寿命长；2.V型切口的球体与金属阀座之间具有剪切作用,特别适用于含纤维、固体颗粒、料浆等介质；3.金属硬密封的球体与阀座密封面根据用户使用工况的不同,可分别采用喷焊镍基合金（硬度≥HRC60）、超音速喷涂钨钴合金（最高硬度≥HRC70）及特种硬化材料等多种先进工艺,适用于各种苛刻工况；4.全开时阀门流通能力大,压力损失小,且介质不会沉积在阀体中腔；5.结构紧凑,通用性强；6.截断型V型球阀密封性能好，可取代闸阀、截止阀及普通球阀等多种阀门；7.本阀具有精确调节并可靠定位功能，流量特性为近似等百分比，可调范围大，最大可调比为100:1。

V型调节球阀气动或电动V型球阀是一种转角为90度的旋转型调节阀。

它由气动或电动执行机构和V球阀体组件两部分组成。

其球芯是一个带有局部球面，其上开有V型缺口的特殊阀芯，最适宜控制纸浆、污水和含有纤维性介质，以及含有微小固体悬浮介质，关闭时V型开口与阀座之间具有剪切作用，可将纤维物料切断。

作者：败转头作品编号44122544：GL568877444633106633215458时间：2020.12.13阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

十五种常用阀门结构及工作原理(带示意图)阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

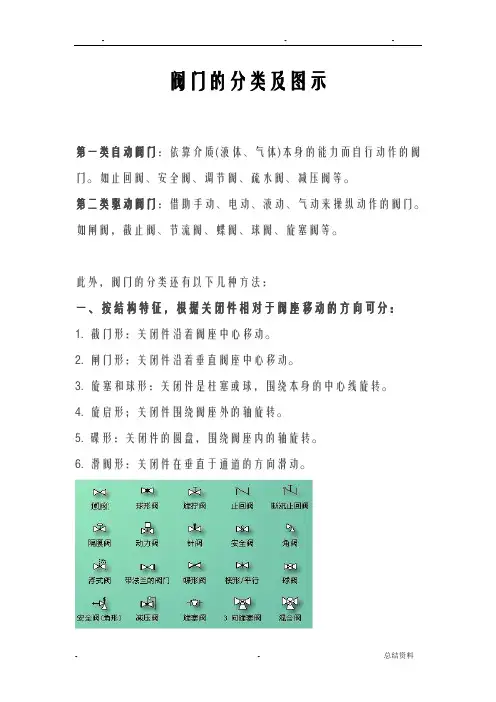

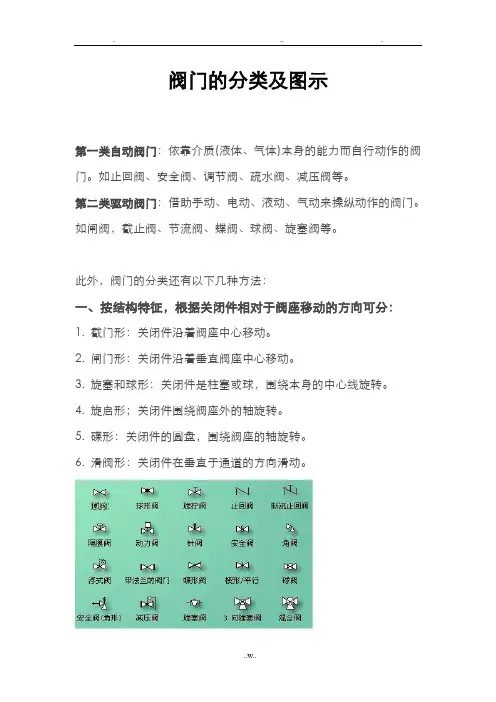

阀门的分类及图示第一类自动阀门：依靠介质(液体、气体)本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1. 截门形：关闭件沿着阀座中心移动。

2. 闸门形：关闭件沿着垂直阀座中心移动。

3. 旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转。

4. 旋启形；关闭件围绕阀座外的轴旋转。

5. 碟形：关闭件的圆盘，围绕阀座内的轴旋转。

6. 滑阀形：关闭件在垂直于通道的方向滑动。

二、按用途，根据阀门的不同用途可分：1. 开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

2. 止回用：用来防止介质倒流，如止回阀。

3. 调节用：用来调节介质的压力和流量，如调节阀、减压阀。

4. 分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。

5. 安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。

6. 他特殊用途：如疏水阀、放空阀、排污阀等。

三、按驱动方式，根据不同的驱动方式可分：1. 手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时，装有蜗轮、齿轮等减速装置。

2. 电动：借助电机或其他电气装置来驱动。

3. 液动：借助(水、油)来驱动。

4. 气动；借助压缩空气来驱动。

四、按压力，根据阀门的公称压力可分：1. 真空阀：绝对压力<0.1MPa即760mm汞柱高的阀门，通常用mm 汞柱或mm水柱表示压力。

2. 低压阀：公称压力PN≤1.6MPa的阀门(包括PN≤1.6MPa的钢阀)3. 中压阀：公称压力PN2.5—6.4MPa的阀门。

4. 高压阀：公称压力PN10.0—80.0MPa的阀门。

5. 超高压阀：公称压力PN≥100.0MPa的阀门。

阀门有哪些种类？其结构与工作原理在这里给大家分类总结：主要用于截断或者接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

用于阻挠介质倒流。

包括各种结构的止回阀。

4.分流阀类用于别离、分配或者混合介质。

包括各种结构的分配阀和疏水阀等。

用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下挪移，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大局部闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国生产闸阀的厂家比拟多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或者闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆发展的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单 , 结构长度短，创造工艺性好，合用围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用 PTFE 填料．密封可靠．操作轻便灵便．缺点：密封面之间易引起冲蚀和擦伤，维修比拟艰难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

结构较复杂。

二、截止阀靠圆形阀芯上下挪移，控制阀门开度。

12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。

2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。

a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。

c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。

它为包装、运输和安装过程所占的空间大小提供了数据。

e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。

如运动零件的极限尺寸、主题零件的重要尺寸等。

3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。

4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。

明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。

标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。

序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。

指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。

2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。

必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
