双工对讲机的设计与制作
双工对讲机的设计与制作1 绪论模拟电子技术课程设计对所学的基础理论知识是一次实践检测的过程。
本次实验课题为双工有线对讲机，完成对多路对讲机的设计、装配与调试。
讲话扬声器通过讲话多路开关把信号送入放大系统，然后经过听话多路开关送入用作听话的扬声器，如果讲话扬声器和听话扬声器的功能互换时，对应的地址也应互换。
系统中还设置禁止使用端，在不使用对讲系统时，该禁止端使讲话多路开关和听话多路开关停止工作。
交换机的全双工是指交换机在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。
目前的交换机都支持全双工。
全双工的好处在于迟延小，速度快。
在实验理论过程中，我们既可以验证模拟电路理论的正确性和使用性，又可以在此过程中间发现理论中没有遇到过的问题，形成新的解决问题的思路。
通过试验方案的比较与调试，最终取得了成功。
2 系统概述2.1双工对讲机设计的要求及技术指标a．采用集成运放和集成功放及阻容元件等构成对讲机电路，实现甲、乙双方异地有线通话对讲。
b．用扬声器兼作话筒和喇叭，双向对讲，互不影响。
c．电源电压+9∨，Po≤0.5w.工作可靠，效果良好。
d．设计电路所需的直流电源。
2.2 实验设备和仪器VT1～VT4为β=40-60的NPN小功率三极管，0.25W的电阻，消侧音变压器，电话机专用叉簧开关，电池等2.3 工作原理电路包含：话筒电路、话筒放大电路、消侧音电路、功率放大电路、振铃电路等单元电路。
将两部对讲机挂机，合上电源开关S2，系统处于待机状态。
系统中两部对讲机，无主机、分机的区别。
在系统处于待机时，先摘机的一方为主叫方，另一方为被叫方。
现约定：元件代号加“'”者为被叫方元件，无“'”为主叫方元件。
特机工作时，电池组GB、GB'给振铃电路供电；扬声器BL、BL'接在VT4、VT4'的发射极回路中，因电阻R9、R9'将铃声集成电路的控制端TG、TG'置低电位，故IC2、IC2'无铃声信号输出，BL、BL'均不发音。
模电课程设计双工对讲机的设计
模电课程设计---双工对讲机的设计河南理工大学万方科技学院模拟电子技术课程设计报告书题目：双工对讲机的设计专业：电气工程及其自动化班级：电气11-1班姓名：程珍珍学号：1116301143指导教师：郭宇摘要双工对讲机是移动通信中一个重要的分支,应用非常广泛,无线电对讲机和其它无线通信工具(如手机)其市场定位各不相同,难以互相取代,还将长期使用下去。
本次课程设计，我研究设计了一款双工对讲机。
从工作原理出发,通过现有学习到的电子系统设计方法, 确立了完整具体的方案。
在具体的硬件设计实现上,分成信号输入、信号放大电路、消侧音电路、输出电路四部分，分别对各个功能模块以信号、控制为联系进行设计。
在硬件设计上,通过主要三极管等器件将各功能模块有机地组织起来共同完成系统需要的功能。
其主要原理为甲方声音信号经过放大电路放大后进入消侧音电路，在消侧音电路的C极端接出一个与乙方进行信号传输的接口，甲方经消侧音后的信号进入功率放大电路并最后由扬声器输出。
乙方电路同甲方，并也在消侧音电路的C极端接出一个与乙方进行信号传输的接口，用导线将两端口相连，信号可经线由甲方传到乙方，并最后通过功率放大器从乙方扬声器传出，而本方由于经过了消侧音电路，无法听见自己的声音。
同理乙方声音从甲方传出，本方听不见自己的声音。
关键词：信号放大三极管消侧音目录一、系统概述 (1)1.1设计背景 (1)1.2设计目的及意义………………………………………………………………1.3系统原理简介…………………………………………………………………1.4本人工作概述…………………………………………………………………二、设计任务与要求……………………………………………………………………三、系统电路原理框图…………………………………………………………………四、单元电路设计………………………………………………………………………4.1系统电路框图……………………………………………………………………4.2单元电路设计……………………………………………………………………4.2.1放大电路设计………………………………………………………………4.2.2消侧音电路设计……………………………………………………………4.2.3功率放大电路设计…………………………………………………………4.2.4 9V稳压电源的设计………………………………………………………五、仿真与分析…………………………………………………………………………5.1仿真条件…………………………………………………………………………5.2仿真原理图………………………………………………………………………5.3仿真波形图………………………………………………………………………六、实验设计改进………………………………………………………………………七、心得体会……………………………………………………………………………八、参考文献……………………………………………………………………………附录1 系统电路原理图…………………………………………………………………附录2附录3双工对讲机的设计报告一、系统概述1.1设计背景所谓双工对讲，是指使用双方可以同时讲话（就像平日我们打免提电话一样），而不用互相通过开关切换来一讲一听，实用非常方便。
双工对讲机-附答辩
模拟电子技术课程设计论文题目：双工对讲机的设计与制作专业：11电子本小组成员:蒋波201100805039史继鹏201100904042郭玉楠201100805091 指导老师：王丽完成时间：2013年6月24日双工对讲机的设计与制作【摘要】 本设计采用集成运放和集成功放及阻容元件等, 以电桥电路、ua741集成运放电路、LM386功率放大电路等集成了双工对讲机的整体电路,实现了异地双方可以同时讲话互不影响的双工对讲机。
该调频发射机可以应用于外出旅游、商场、购物等。
实际测试表明其具有一定的实用性。
【关键词】 双工对讲 proteus 仿真 前置放大电路 功率放大电路前言双工对讲机是将待传送的音频信号先通过前置放大电路,然后通过功率放大电路，放大到额定的功率, 然后利用天线以电磁波的方式发射出去, 在另一对讲机上接收信号后，通过扬声器播放，实现双工对讲功能。
本设计主要利用模拟电子技术和通信技术, 设计了互不影响的双工对讲机机。
一 双工对讲机的总体设计方案双工对讲机机可以分为以下几个模块: 声电转换电桥电路、前置放大放大电路; 功率放大电路。
各模块之间的关系如图1 所示。
图1-1 双工对讲机机方框图 二 开发环境proteus 介绍Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。
它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。
它是目前最好的仿真单片机及外围器件的工具。
虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。
是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年即将增加Cortex 和DSP系列处理器，并持续增加其他系列处理器模型。
声控双工对讲机的设计
高频功率放大电路
• 2、接收部分单元电路
• 接收部分电路相对于发射部分电路要简单一些，因为接收 部分有集成芯片模块合成。主要由天线匹配网络电路 、 高频放大选频回路和音频放大电路三部分组成。
• a、高频放大选频的作用是从空间的各种无线电波中选出 所接收频段的信号，并完成天线与高频放大器之间的匹配， 使所接收的信号得到最大能量的传播。在TA8164P的13脚 和15脚接上一个LC槽路，调节可变电容的值得到所需要 的频率。电路图如下图所示。
调试检测等。 • 5、完成改交的报告和设计文章。
对讲机的发展与用途
• 对讲机通信在1985年以前是我国专用无线通信的主要方式， 如今随着公众移动通信的发展，对讲机市场逐步成为一个 重要的专业通信市场。现在，人们对对讲机的认识空前的 高度，对讲机在国民经济各部门和人们生活各个领域的广 泛应用得到了充分的体现，已成为国家安全、公安警察、 交通管理、石油化工、建筑施工、机械制造、物业保安等 部门重要的无线通信装备。
通信与控制工程系
毕业设计
声控双工对讲机的设计
姓名 指导老师
宁金 钟明生老师
设计要求
• 1、对讲机讲话时自动发射，不讲话时自动转为接收状态。 • 2、对讲机为调频双工方式，工作频率为30M频段，工作
电压3-9V，发射功率1-5V. • 3、完成硬件电路的设计，用PROTEL设计原理电路图和
PCB图。 • 4、选择元器件及元件参数计算，制作电路板，进行安装
对讲机的总方框图
Байду номын сангаас
晶振 参考分频器
鉴相器
麦克风 环路滤波器
语音放大 NE5532
压控振荡器 (MC1648)
可编程分频器
扬声器
模拟电子技术课程设计-双工对讲机设计
外观及结构部分设计
总结词
美观、实用
详细描述
外观及结构部分是对讲机的“面子工程”，其设计应注重美观 与实用的结合。外观应简洁大方，符合现代审美观念；结构应 坚固耐用，方便携带和操作。此外，材料的选择也需考虑环保 和成本等因素。
外观及结构部分设计
总结词
人体工学设计
详细描述
外观及结构部分的设计还需考虑人体工学原理，以确保对讲机在使用过程中符合人体舒 适度和操作习惯。例如，按键布局应合理、手持部分应符合手掌尺寸等，以提高使用者
声音信号调制
声音信号经过调制后加载 到无线电波上，再通过天 线发送出去。
信号接收与解调
接收端的天线接收到无线 电波后，经过解调还原成 声音信号。
双工对讲机的工作方式
双工通信
双工对讲机能够在不挂断 当前通话的情况下，接收 新的通话请求。
通话切换
双工对讲机能够自动切换 通话，保证通话的连续性 和顺畅性。
滤波器用于进一步筛选和分离信号中 的不同频率成分。
解调技术
解调技术用于从高频载波中提取出低 频信号。
模拟电子技术在电源及控制部分的应用
稳压电源
稳压电源用于提供稳定的直流电压，确保电路的 正常工作。
继电器与开关
继电器与开关用于控制电路的工作状态和切换不 同的工作模式。
传感器与放大器
传感器用于检测电路中的参数变化，放大器则用 于将微弱信号放大，以便于处理和测量。
启用休眠模式
在长时间无操作的情况下，使对讲机进入休眠模式，降低功耗。
提高稳定性的优化措施
加强机械结构的稳定性
加固对讲机的外壳和内部结构，减少因碰撞或振动导致的性能不 稳定。
优化电路设计
通过改进电路设计和布局，降低电磁干扰和信号失真。
电气电子毕业设计367模拟电子课程设计报告——双工有线对讲机(终章)
双工有线对讲机前言1．我们的模拟电子技术课程设计对所学的基础理论知识是一次实践检测的过程。
本次实验课题为双工有线对讲机，完成对多路对讲机的设计、装配与调试。
讲话扬声器通过讲话多路开关把信号送入放大系统，然后经过听话多路开关送入用作听话的扬声器，如果讲话扬声器和听话扬声器的功能互换时，对应的地址也应互换。
系统中还设置禁止使用端，在不使用对讲系统时，该禁止端使讲话多路开关和听话多路开关停止工作。
该系统扩展后可实现——医院病房病员呼唤机。
2．下面我来介绍以下全双工和半双工。
交换机的全双工是指交换机在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。
目前的交换机都支持全双工。
全双工的好处在于迟延小，速度快。
提到全双工，就不能不提与之密切对应的另一个概念，那就是“半双工”，所谓半双工就是指一个时间段内只有一个动作发生，举个简单例子，一天窄窄的马路，同时只能有一辆车通过，当目前有两量车对开，这种情况下就只能一辆先过，等到头儿后另一辆再开，这个例子就形象的说明了半双工的原理。
早期的对讲机、以及早期集线器等设备都是实行半双工的产品。
随着技术的不断进步，半双工会逐渐退出历史舞台。
采用集成运放和集成功放及阻容元件等构成对讲机电路，实现双方异地有线通话对讲；用扬声器兼作话筒和喇叭——即全双工。
在实验理论过程中，我们既可以验证模拟电路理论的正确性和使用性，又可以在此过程中间发现理论中没有遇到过的问题，形成新的解决问题的思路。
通过试验方案的比较与调试，最终取得了成功。
可以采用以下方法给对讲机供电：1、3节干电池串联。
2、市售的电源适配器（如果你有录音机、无绳电话等的电源适配器也可以用，手机充电器的也行）。
3、自制直流电源（不如买一个便宜）。
如果你有充电器也可采用蓄电池。
1 实验介绍1.1实验设计的意义有线对讲机在日常生活中应用广泛。
有线对讲机原理简单，设计方便，制作简易，成本低。
双工对讲机设计
北京经济管理职业学院毕业设计题目：双工对讲机姓名：XXX专业：应用电子技术班级：200906251学号：06指导老师：XXX日期：2012.5~2012.6目录北京经济管理职业学院 (1)摘要 (3)1方案设计 (4)1.1无线双工对讲机系统框图 (4)1.2、设计思路 (4)1.3、设计方案的选择 (4)2模电设计背景 (6)2.1设计目的及意义 (6)2.2设计时间:五周 (6)2.3开发环境proteus简介 (6)3、课程设计内容 (8)3.1课程设计题目与要求 (8)3.2实验目的 (8)4.双工对讲机整体电路 (9)4.1双工对讲机仿真图 (10)4.2双工对讲机工作原理 (10)4.3双工对讲机各单元电路介绍 (11)4.3.1 电桥电路（上图为仿真图，下图为原理图） (11)4.3.2前置放大电路 (12)4.3.3功率放大电路 (13)5．元件介绍 (14)5.1运算放大器UA741 (14)5.1.1元器件参数 (14)5.2音频集成功放 (15)5.2.1元器件参数 (15)6电路仿真 (16)6.1仿真数据 (16)6.2仿真结果分析 (19)7．实际电路安装与调试 (20)7.1元件列表： (20)7.2调试环节： (20)8．成品图 (21)9．心得体会 (21)10参考文献 (22)摘要在现在通信中，对讲机是一种近距离的、简单的无线传输通信工具，由于它不需要中转站和地面交换机站支持，就可以进行有效的移动通信，因此深受人们欢迎。
目前，它广泛的应用于公安、民航、运输、水利、铁路、制造、建筑、服务等行业的小范围移动通信工程中。
调频对讲机是通过调节频率和接收频率使一组对讲机功能的无线通信工具。
移动通信技术包括很多种类，无线对讲机也是移动通信中一个重要的分支。
本论文研究设计了一款调频无线对讲机，主要是指导学生选电路，选元器件，组装调配，把移动通信技术以及它的前沿课程：电路分析，模拟电子电路，高频电子电路等结合起来，使学生更直观的了解移动通信，同时也加深理论知识的理解。
课程设计 双工对讲机的设计
模拟电子技术课程设计报告书课题名称 双工对讲机的设计 姓 名贺红兵学 号 1012202-21 院、系、部 通信与电子工程学院 专 业 电子信息工程专业指导教师胡赛纯2011年 12 月18 日※※※※※※※※※ ※※ ※※※※ ※※※※※※※※※2010级电子信息工程模拟电子技术课程设计双工对讲机的设计1 设计目的（1）通过实验了解集成功率放大器的原理以及不同电路形式功放电路特点。
（2）通过实验了解LM1875T集成功率放大器典型电路的应用。
（3）通过实验了解功率放大电路的主要技术指标和测试方法。
2 设计思路目的:设计并制作一对实现甲乙双方异地有线通话的双工对讲机。
采用的是放大电路，消侧音电路，功率放大电路进行电路设计。
原理：甲方声音信号经过放大电路放大后进入消侧音电路，在消侧音电路的C 极端接出一个与乙方进行信号传输的接口，甲方经消侧音后的信号进入功率放大电路并最后由扬声器输出。
乙方电路同甲方，并也在消侧音电路的C极端接出一个与乙方进行信号传输的接口，用导线将两端口相连，信号可经线由甲方传到乙方，并最后通过功率放大器从乙方扬声器传出，而本方由于经过了消侧音电路，无法听见自己的声音。
同理乙方声音从甲方传出，本方听不见自己的声音。
3 设计过程3.1设计方案信号源由发出信号经过放大电路，进入消侧音电路，在经音频放大电路到输出级，原理框图如下图所示。
图1 设计方案3.2 电路的设计（1）放大电路设计：由于条件限制，无法用运算放大电路芯片，则采用三极管放大语音信号。
语音信号范围一般在120mV、600Hz左右，三极管放大20-100倍即可。
我们采用三极管型号2N2221，并在E极与电阻并联一电容以扩大放大倍数。
为使信号放大，三极管的静态工作点必须符合工作时的条件。
VCQ 4.5V,为使计算简便,令R 3=R 4=1k Ω，则V BQ =0.7V+V EQ ，若使I CQ =I EQ =2.13mA ，那么有12V V R2R1=.电路图如图2.F图2 放大电路（2）消侧音电路设计：利用三极管的C,E 极信号反相相消信号。
双工对讲机课程设计
双工对讲机课程设计一、课程目标知识目标：1. 学生能理解双工对讲机的工作原理，掌握其通信方式的基本概念。
2. 学生能够描述双工对讲机的组成部分，了解各部分的功能和相互关系。
3. 学生能够解释双工通信与单工通信的区别，并举例说明其在实际中的应用。
技能目标：1. 学生能够运用所学知识，进行双工对讲机的基本操作和调试。
2. 学生能够通过小组合作，设计并制作一个简单的双工对讲机模型。
3. 学生能够运用双工对讲机进行有效沟通，提高信息传递的准确性和效率。
情感态度价值观目标：1. 学生通过学习双工对讲机，培养对通信科学的兴趣和好奇心，激发创新精神。
2. 学生在小组合作中，学会尊重他人意见，培养团队协作能力和沟通能力。
3. 学生能够认识到通信技术在生活中的重要性，增强学以致用的意识。
课程性质分析：本课程为科技制作类课程，结合物理知识和实际操作，旨在提高学生的动手能力和科学素养。
学生特点分析：考虑到学生所在年级的特点，他们对通信技术有一定的好奇心，但相关知识储备有限。
因此，课程设计需兼顾趣味性和实用性。
教学要求：1. 教师需注重理论与实践相结合，提高学生的操作技能。
2. 教学过程中，鼓励学生提问和发表观点，培养其主动学习能力。
3. 教学评价应关注学生在知识掌握、技能运用和情感态度价值观方面的表现，全面评估课程目标的达成情况。
二、教学内容1. 双工对讲机基本概念：介绍双工通信的定义、特点及其在生活中的应用。
- 教材章节：第二章第三节“双工通信原理”2. 双工对讲机工作原理：讲解双工对讲机的工作流程、信号传输方式。
- 教材章节：第二章第四节“双工对讲机工作原理”3. 双工对讲机组成部分及功能：介绍双工对讲机的各部分组成、功能及相互关系。
- 教材章节：第二章第五节“双工对讲机的结构与功能”4. 双工通信与单工通信的区别：通过实例分析，解释双工通信与单工通信的区别。
- 教材章节：第二章第六节“双工通信与单工通信的比较”5. 双工对讲机操作与调试：教授双工对讲机的基本操作方法、调试技巧。
八路全双工电力线载波对讲机

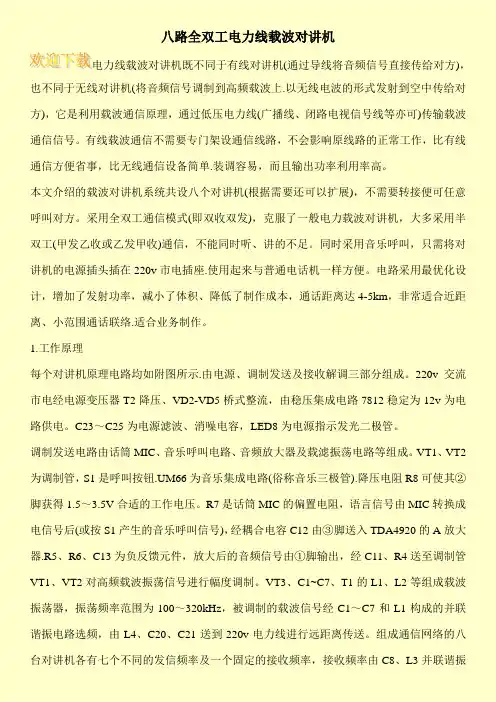

八路全双工电力线载波对讲机电力线载波对讲机既不同于有线对讲机(通过导线将音频信号直接传给对方)，也不同于无线对讲机(将音频信号调制到高频载波上.以无线电波的形式发射到空中传给对方)，它是利用载波通信原理，通过低压电力线(广播线、闭路电视信号线等亦可)传输载波通信信号。
有线载波通信不需要专门架设通信线路，不会影响原线路的正常工作，比有线通信方便省事，比无线通信设备简单.装调容易，而且输出功率利用率高。
本文介绍的载波对讲机系统共设八个对讲机(根据需要还可以扩展)，不需要转接便可任意呼叫对方。
采用全双工通信模式(即双收双发)，克服了一般电力载波对讲机，大多采用半双工(甲发乙收或乙发甲收)通信，不能同时听、讲的不足。
同时采用音乐呼叫，只需将对讲机的电源插头插在220v市电插座.使用起来与普通电话机一样方便。
电路采用最优化设计，增加了发射功率，减小了体积、降低了制作成本，通话距离达4-5km，非常适合近距离、小范围通话联络.适合业务制作。
1.工作原理每个对讲机原理电路均如附图所示.由电源、调制发送及接收解调三部分组成。
220v交流市电经电源变压器T2降压、VD2-VD5桥式整流，由稳压集成电路7812稳定为12v为电路供电。
C23～C25为电源滤波、消噪电容，LED8为电源指示发光二极管。
调制发送电路由话筒MIC、音乐呼叫电路、音频放大器及载滤振荡电路等组成。
VT1、VT2为调制管，S1是呼叫按钮.UM66为音乐集成电路(俗称音乐三极管).降压电阻R8可使其②脚获得1.5～3.5V合适的工作电压。
R7是话筒MIC的偏置电阻，语言信号由MIC转换成电信号后(或按S1产生的音乐呼叫信号)，经耦合电容C12由③脚送入TDA4920的A放大器.R5、R6、C13为负反馈元件，放大后的音频信号由①脚输出，经C11、R4送至调制管VT1、VT2对高频载波振荡信号进行幅度调制。
VT3、C1~C7、T1的L1、L2等组成载波振荡器，振荡频率范围为100～320kHz，被调制的载波信号经C1～C7和L1构成的并联谐振电路选频，由L4、C20、C21送到220v电力线进行远距离传送。
全双工无线对讲机课程设计
学号：专业：通信工程姓名：宋腾非线性电子线路实验设计实验名称：双工调频无线对讲机一、实验目的1、在模块实验的基础上掌握调频发射机、接收机，整机组成原理，建立调频系统概念。
2、掌握系统联调的方法，培养解决实际问题的能力。
二、实验内容1、完成调频发射机整机联调。
2、完成调频接收机整机联调。
3、进行调频发送与接收系统联调。
三、实验仪器1、高频实验箱 2台2、双踪示波器 1台四、实验原理图 19-1 无线对讲机原理框图半双工调频对讲机组成原理框图如上图所示，发射机由音源，音频放大，调频、上变频、高频功放等电路组成。
接收机则由高放，下变频、中频放大、鉴频、音频功放、耳机等部分组成。
半双工是指接收与发送共用一个载波信道，但同一时刻只能发送或只能接收的传输方式，从上图中可以看到，发送与接收频率同为10.7MHz，公用一根天线。
收发的切换依靠10号板的J1完成。
J1在没有按下去的情况下为接收状态，按下去为发送。
为了避免自身的发送对接收的干扰，所以加入了电源控制。
电源控制的作用是当接收电路工作时，发送电路关闭，反之亦然。
五、实验步骤1、准备两台实验箱，分别在关电状态下按下表连线：发送部分：2、将3号板S1拨为“01”，S2拨为“01”，2号板SW1拨置“4.5MHz”，SW2拨置“OFF”；5号板SW1拨置“4.5MHz”；10号板SW1拨到上方。
3、打开电源，将1号板信号源调到6.2MHz，RF幅度最大。
4、调整3号板的W2，使TP8频率接近4.5MHz。
5、将2号板的W3旋到1/2处，10号板的W1，W2旋到1/3处。
6、将拉杆天线接到10号板Q1接口。
6、按下10号板的J1，对方应能听到音乐声，然后微调各单元电路，使声音最清晰。
7、将话筒插入10号板“MIC1”，SW1拨到下方实现两台实验箱人声对讲。
六、实验箱整体图实验所接线的是全双工的对讲机，两个实验箱都可以发射信号，接受信号。
七、波形图如图所示，为各个端口的波形图。
