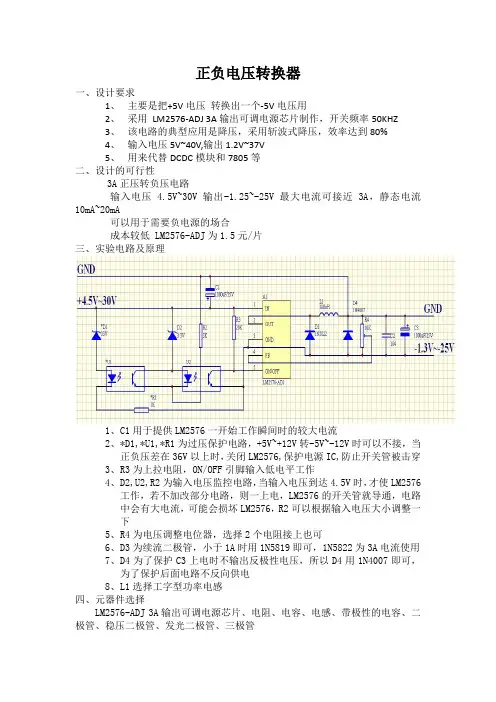

正负电压转换器

一、设计要求

1、主要是把+5V电压转换出一个-5V电压用

2、采用LM2576-ADJ 3A输出可调电源芯片制作,开关频率50KHZ

3、该电路的典型应用是降压,采用斩波式降压,效率达到80%

4、输入电压5V~40V,输出1.2V~37V

5、用来代替DCDC模块和7805等

二、设计的可行性

3A正压转负压电路

输入电压 4.5V~30V 输出-1.25~-25V 最大电流可接近3A,静态电流10mA~20mA

可以用于需要负电源的场合

成本较低 LM2576-ADJ为1.5元/片

三、实验电路及原理

1、C1用于提供LM2576一开始工作瞬间时的较大电流

2、*D1,*U1,*R1为过压保护电路,+5V~+12V转-5V~-12V时可以不接,当

正负压差在36V以上时,关闭LM2576,保护电源IC,防止开关管被击穿

3、R3为上拉电阻,ON/OFF引脚输入低电平工作

4、D2,U2,R2为输入电压监控电路,当输入电压到达4.5V时,才使LM2576

工作,若不加改部分电路,则一上电,LM2576的开关管就导通,电路

中会有大电流,可能会损坏LM2576,R2可以根据输入电压大小调整一

5、R4为电压调整电位器,选择2个电阻接上也可

6、D3为续流二极管,小于1A时用1N5819即可,1N5822为3A电流使用

7、D4为了保护C3上电时不输出反极性电压,所以D4用1N4007即可,

为了保护后面电路不反向供电

8、L1选择工字型功率电感

四、元器件选择

LM2576-ADJ 3A输出可调电源芯片、电阻、电容、电感、带极性的电容、二极管、稳压二极管、发光二极管、三极管

五、存在的问题及体会

1、LM2575为最大电流1A的芯片,可以直接替换

2、LM2595,LM2596开关频率150KHZ,需要的电感能小一些,但开关损耗可能就大一些,引脚都一样

3、如果购买,可能会遇到假货,LM2575直插假货和LM2596贴片假货都遇到过LM2576质量还不错,直插贴片都正常

在设计过程中遇到最大的难题就是LM2576上电之后总是不工作,一直以为是其他电路设计有问题,最后才找到了芯片的毛病,原来是因为电路中的电流过大烧坏了芯片,若不加改部分电路,则一上电,LM2576的开关管就导通,电路中会有大电流,可能会损坏LM2576,R2可以根据输入电压大小调整一下。
