S7系列基础知识PLC选择题1(附件答案)

一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms? A100 ms ，B、10ms C、15 ms D、30 ms正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、FX系列PLC,主控指令应采用A、CJB、MCC、GO TOD、SUB正确答案：B32、FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS 正确答案：A52、FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL 正确答案：D53、FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL 正确答案：C54、FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL 正确答案：C55、FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL 正确答案：B56、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：C57、FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：D58、FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、FX1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC)D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486正确答案：A、B、CS7系列基础知识PLC选择题1（附件答案）1．世界上第一台可编程序控制器PDP-4是 A 在1969年研制出来的。

PLC基础知识单项选择题（50题）1.PLC是在()计算机技术基础上发展起来的.A.继电控制系统B.单片机C.电子技术D.机器人正确答案:A2.工业中控制电压一般是多少伏?A.24VB.36VC.110VD.220V正确答案:A3.工业中控制电流一般是直流还是交流?A.交流B.直流C.混合式D.交变电压正确答案:B4.下面不属于PLC输出点类型是？A.继电器B.晶闸管C.晶体管D.IC驱动正确答案:D5.PLC的输出方式为晶体管型时,它适用于哪种负载？A.感性B.交流C.直流D.交直流正确答案:C6.二进制数10011101等于十进制数的：A.92B.93C.94D.95正确答案:B7.十六进制数的E转变为十进制是多少？A.31B.32C.15D.29正确答案:C8.PLC主要的工作方式是：A.等待工作方式B.中断工作方式C.扫描工作方式D.循环扫描工作方式正确答案:D9.下列不属于PLC硬件系统的是：A.I/O口B.用户程序C.中央处理单元D.通讯接口正确答案:B10.世界上第一台PLC诞生于：A.1968年德国B.1967年日本C.1969美国D.1970年法国正确答案:C11.在下列叙述中()的说法是不正确的：A.PLC是一种工业控制计算机B.PLC程序中不可包含用高级语言写的程序C.PLC系统配置灵活D.同单片机系统相比,可靠性较差正确答案:D12.FX2N系列PLC支持哪种编程方式：A.梯形图B.继电接线图C.步进流程图D.高级语言正确答案:A13.PLC程序中,手动程序和自动程序需要:A.自锁B.互锁C.保持D.联动正确答案:B14.PLC用户数据结构不包括:A.位数B.字数据C.浮点数D.位与字的混合格式正确答案:C15.访问FX2N系列PLC的IR区,不能采用的寻址方式是:A.位寻址B.字寻址C.间接寻址D.直接寻址正确答案:C16.FX2N系列中,读取特殊扩展模块数据,应采用哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A17.FX2N系列中,写入特殊扩展模块数据,应采哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A18.FX2N系列PLC中,IDFU表示什么指令：A.MOCB.SFTC.ROLD.PID正确答案:B19.FX2N系列PLC中,DIFD表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:B20.FX2N系列PLC中,SET表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:D21.FX2N系列中,RSET表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:C22.FX2N中,OUT表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:B23.FX2N系列中,二进制加法指令应用：A.ADBB.ADDC.SUBD.MUL正确答案:B24.FX2N系列中,二进制减法指令应用：A.SBBB.ADDC.SUBD.MUL正确答案:C25.FX2N系列中,ASL指令表示：A.算术左移B.算术右移C.循环左移D.循环右移正确答案:A26.下列指令中,影响25505标志位的是：A.DADDB.ADDC.CMPD.MUL正确答案:C27.FX2N系列中,数据传送指令应用：A.MOVB.MVNC.XFERD.MOVB正确答案:A28.FX2N系列中,比较两个数值的大小什么指令？A.BCMPB.BCDC.TCMPD.CMP正确答案:D29.FX2N系列中PLC中,BCD码乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:C30.FX2N系列中,BCD码除法指令是：A.DIVB.DIVLC.DVBD.DMUL正确答案:A31.FX2N系列中,二进制乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:A32.FX2N系列中,二进制除法指令：A.DIVB.DIVLC.DVBD.DMUL正确答案:C33.FX2N系列中,位循环右移指令是：A.ASLB.SLDD.SFTR正确答案:C34.FX2N系列中,JMP n这条指令中,n的取值范围是：A.ANDWB.ORWC.XORWD.XNRW正确答案:C35.FX2N系列PLC,JMP n这条指令中,n的取值范围是：A.0—128B.1-64C.0-49D.0—255正确答案:C36.顺序控制程序段开始指令的操作码是:：A.STEPB.STEPSC.SNXTD.SNXTS正确答案:B37.一般而言,PLC的I/O点数要冗余：A.10%B.5%C.15%D.20%正确答案:A38.FX2N系列PLC普通输入点,输入响应时间大约是多少ms?A.100msB.10msC.15msD.30ms正确答案:B39.FX2N系列PLC基本单元最多可以有多少个I/O点？A.30B.40C.128D.256正确答案:B40.CPM2A系列PLC最多能扩展多少个I/O点？A.30B.60C.120D.1000正确答案:C41.CP1H系列PLC基本单元的I/O点数是多少？A.12/8B.20/10C.24/16正确答案:C42.CP1H系列PLC最多能扩展到多少个I/O点？A.120B.240C.320D.1000正确答案:C43.一般而言,FX2N系列PLC的AC输入电源电压范围是多少？A.DC24VB.86_264VACC.220_380VAXD.24VAC_220AC正确答案:B44.FX2N系列PLC的晶体管输出点接电阻性负载,其最大负载电流为多少？A.1AB.200mAC.500mAD.2A正确答案:C45.FX2N系列PLC的继电器输出点接电阻性负载其最大负载电流是多少？A.1AB.200mAC.500mAD.2A正确答案:D46.FX2N系列PLC的模拟设定电位器械精度是：A.8位B.10位C.12位D.16位正确答案:A47.FX2N系列PLC中,晶体管输出类型的PLC主机,能输出脉冲频率最大是多少？A.2KB.20KC.200KD.500K正确答案:A48.FX2N系列PLC的单相最高计数频率是：A.2KB.5KC.10KD.20K正确答案:B49.CPM2A系列PLC最多可以扩展几个I/O单元：A.2B.3C.4D.5正确答案:B50.采用FX2N系列PLC作为CPU设计控制系统,这防止电击大中型电器噪声引起误运输,务必将接地端子接地,接电阻不大于：A.100欧B.200欧C.300欧D.400欧正确答案:A。

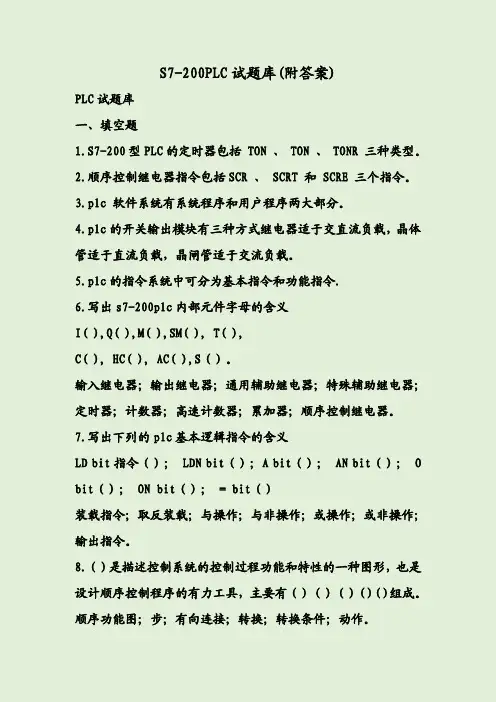

S7-200PLC试题库(附答案)PLC试题库一、填空题1.S7-200型PLC的定时器包括TON、TON、TONR三种类型。

2.顺序控制继电器指令包括SCR、SCRT和SCRE三个指令。

3.plc软件系统有系统程序和用户程序两大部分。

4.plc的开关输出模块有三种方式继电器适于交直流负载，晶体管适于直流负载，晶闸管适于交流负载。

5.plc的指令系统中可分为基本指令和功能指令.6.写出s7-200plc内部元件字母的含义I(),Q(),M(),SM(),T(),C(),HC(),AC(),S（）。

输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。

7.写出下列的plc基本逻辑指令的含义LD bit指令（）；LDN bit（）；A bit（）；AN bit（）；O bit（）；ON bit（）；=bit（）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。

8.（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）()()组成。

顺序功能图；步；有向连接；转换；转换条件；动作。

9.我国现行标准将工作电压交流1200V、直流1500V及以下电压的电器称为低压电器。

10.定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为1ms、10ms和100ms三种。

11计数器具有加计数器、减计数器和加减计数器三种类型12.S7-200系列PLC指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址3大类。

13S7-200系列PLC的存储单元有位、字节、字和双字四种编址方式。

14.plc的执行程序的过程分为三个阶段，即输入采样阶段，程序执行阶段,输出刷新阶段。

二、选择题1．下列那项属于双字寻址（D）。

A．QW1B．V10C．IB0D．MD282．SM是哪个存储器的标识符。

（D）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3．顺序控制段开始指令的操作码是（A）。

西门子plc编程入门基础单选题100道及答案解析1. 在西门子PLC 中，常开触点对应的指令是（）A. OB. ONC. AD. AN答案：C解析：A 代表常开触点。

2. 西门子PLC 中，常闭触点对应的指令是（）A. OB. ONC. AD. AN答案：D解析：AN 代表常闭触点。

3. 以下哪个是西门子PLC 的置位指令（）A. SB. RC. SRD. RS答案：A解析：S 是置位指令。

4. 复位指令在西门子PLC 中是（）A. SB. RC. SRD. RS答案：B解析：R 是复位指令。

5. 西门子PLC 中，上升沿检测指令是（）A. PB. NC. EUD. ED答案：C解析：EU 是上升沿检测指令。

6. 下降沿检测指令在西门子PLC 里是（）A. PB. NC. EUD. ED答案：D解析：ED 是下降沿检测指令。

7. 西门子PLC 中，定时器指令是（）A. TB. CC. MD. V答案：A解析：T 代表定时器指令。

8. 计数器指令在西门子PLC 里是（）A. TB. CC. MD. V答案：B解析：C 是计数器指令。

9. 西门子PLC 编程中，数据存储区V 表示（）A. 变量存储区B. 位存储区C. 定时器存储区D. 计数器存储区答案：A解析：V 表示变量存储区。

10. 位存储区在西门子PLC 中用（）表示A. MB. IC. QD. V答案：A解析：M 代表位存储区。

11. 输入映像寄存器在西门子PLC 里是（）A. MB. IC. QD. V答案：B解析：I 是输入映像寄存器。

12. 输出映像寄存器在西门子PLC 中为（）A. MB. IC. QD. V答案：C解析：Q 是输出映像寄存器。

13. 西门子PLC 中，字节的表示符号是（）A. BB. WC. DD. L答案：A解析：B 表示字节。

14. 字在西门子PLC 中的表示符号是（）A. BB. WC. DD. L答案：B解析：W 表示字。

西门子S7-200系列PLC试题及答案(1)精选试题西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是与。

2．高速计数器HC的寻址格式是。

3．S7-200型PLC的定时器包括ton 、tof 、tonr 三种类型。

4．S7-200系列PLC的q0.0 与q0.1 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

5．定时器预设值PT采用的寻址方式为字寻址。

6．在PLC运行的第一个扫描周期为ON的特殊存储器位是sm0.1 。

7．S7-200系列PLC共有 6 个高速计数器，其中只有1种工作模式的是hsc3和hsc5 。

8．定时器的两个变量是当前值和位值。

9．PLC中输入接口电路的类型有直流和交流两种。

10．I/O总点数是指输入信号和输出信号的数量。

11．具有自己的CPU和系统的模块称为智能模块。

12．EM231模拟量输入模块的输入类型为差分输入型。

二、选择题（40分）1．下列那项属于双字寻址（）。

A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。

A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。

（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。

A．14/10 B．8/16 C．24/16 D．14/16 5．CPU214 型PLC有几个通讯端口（）。

A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。

A．SMW137 B．SMB57 C．SMB47 D．SMW1477．指令的脉宽值设定寄存器是（）。

A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。

A．SCR B．SCRP C．SCRE D．SCRT 9．S7-200系列PLC继电器输出时的每点电流值为（）。

plc理论考试题及答案PLC理论考试题及答案一、选择题1. PLC的全称是什么？- A. 功率控制逻辑- B. 程序逻辑控制器- C. 个人逻辑控制器- D. 电源控制逻辑答案：B2. PLC系统中，扫描周期包括哪些部分？- A. 输入采样、程序执行、输出刷新- B. 输入采样、程序编写、输出刷新- C. 输入采样、程序执行、输出等待- D. 输入采样、程序编写、输出等待答案：A3. 在PLC的梯形图中，常开接点表示为？- A. 一个没有斜线的矩形- B. 一个带有斜线的矩形- C. 一个圆圈- D. 一个带有曲线的矩形答案：B4. PLC的工作原理是基于什么？- A. 顺序控制- B. 随机控制- C. 循环扫描- D. 事件驱动答案：C5. 下列哪个不是PLC的特点？- A. 可靠性高- B. 易于编程- C. 体积庞大- D. 安装方便答案：C二、填空题1. PLC的编程语言通常包括梯形图、指令列表、_______、结构化文本和高级语言。

答案：功能块图2. 在PLC控制系统中，_______是用来存储系统配置和程序的设备。

答案：存储卡3. PLC的输入接口电路通常包括_______电路和_______电路。

答案：直流输入；交流输入4. PLC的输出接口电路通常分为_______输出和_______输出。

答案：晶体管；继电器5. PLC的内部元件包括累加器、寄存器和_______。

答案：数据寄存器三、简答题1. 简述PLC与继电器控制系统相比有哪些优点？PLC与继电器控制系统相比具有以下优点：- 编程灵活性高，易于修改控制方案。

- 抗干扰能力强，适用于各种工业环境。

- 系统集成度高，可以减少硬件的使用，节省空间。

- 维护方便，诊断功能强大，便于故障查找。

- 可靠性高，使用寿命长，减少维护成本。

2. PLC控制系统的设计步骤是什么？PLC控制系统的设计步骤通常包括：- 明确控制要求，进行系统分析。

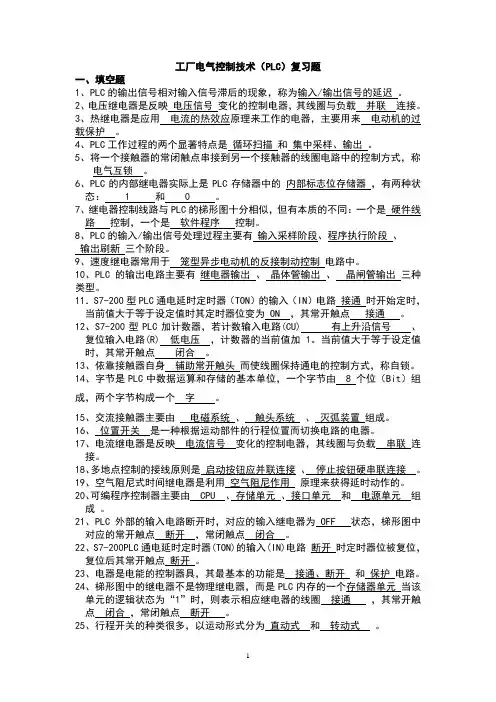

工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。

2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。

6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。

9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。

当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。

16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。

20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

S7-200P L C试题库(含答案)54932PLC试题库一、填空题1.S7-200型PLC的定时器包括 TON 、 TON 、 TONR 三种类型。

2.顺序控制继电器指令包括SCR 、 SCRT 和 SCRE 三个指令。

3.plc 软件系统有系统程序和用户程序两大部分。

4.plc的开关输出模块有三种方式继电器适于交直流负载，晶体管适于直流负载，晶闸管适于交流负载。

5.plc的指令系统中可分为基本指令和功能指令.6.写出s7-200plc内部元件字母的含义I( ),Q( ),M( ),SM( ),T( ), C( ), HC( ), AC( ),S（）。

输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。

7.写出下列的plc基本逻辑指令的含义LD bit指令（）； LDN bit（）；A bit（）； AN bit （）； O bit（）； ON bit（）； = bit （）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。

8.（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）( )( )组成。

顺序功能图；步；有向连接；转换；转换条件；动作。

压电器。

10. 定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为1ms、10ms和100ms三种。

11 计数器具有加计数器、减计数器和加减计数器三种类型12. S7-200系列PLC指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址3大类。

13 S7-200系列PLC的存储单元有位、字节、字和双字四种编址方式。

14. plc的执行程序的过程分为三个阶段，即输入采样阶段，程序执行阶段 , 输出刷新阶段。

二、选择题1．下列那项属于双字寻址（ D ）。

A．QW1 B．V10 C．IB0 D． MD282．SM是哪个存储器的标识符。

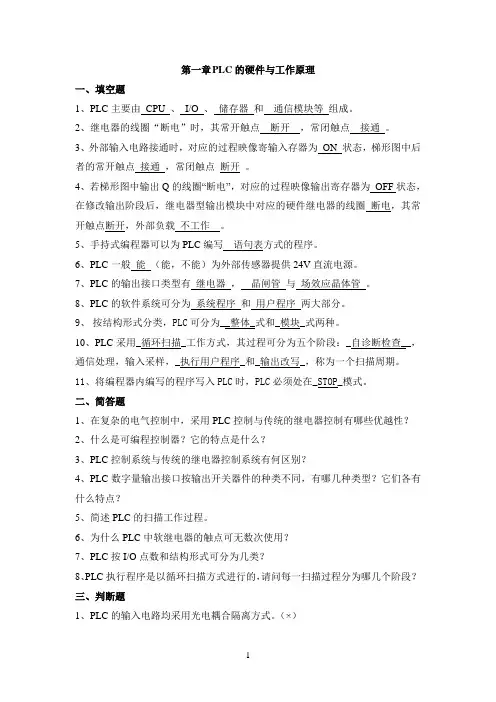

5、手持式编程器可以为PLC编写语句表方式的程序。

6、PLC一般能（能，不能）为外部传感器提供24V直流电源。

7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。

8、PLC的软件系统可分为系统程序和用户程序两大部分。

10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。

二、简答题1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC控制系统与传统的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（√）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（√）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2、下列不属于PLC硬件系统组成的是（A）A、用户程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（C）A、14/10B、8/16C、24/16D、14/164、S7-200系列可编程序控制器的直流电源输入范围是（C）A、24-220V ACB、220-380V ACC、DC24VD、86-26420V AC5、S7-200系列继电器输出的可编程序控制器，一个继电器输出点的最大通过电流是（D ）A、1AB、0.5AC、0.75AD、2 A6、如需要3路模拟量输入1路模拟量输出，在S7-200系列PLC中应选（A）模块。

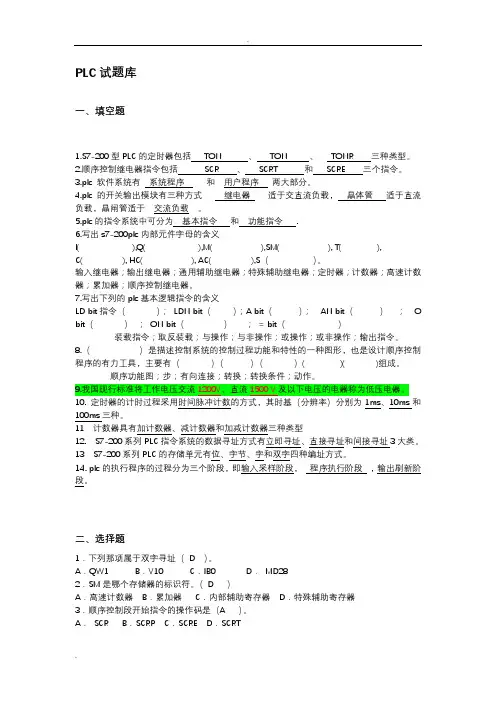

PLC试题库一、填空题1.S7-200型PLC的定时器包括 TON 、 TON 、 TONR 三种类型。

2.顺序控制继电器指令包括SCR 、 SCRT 和 SCRE 三个指令。

3.plc 软件系统有系统程序和用户程序两大部分。

4.plc的开关输出模块有三种方式继电器适于交直流负载，晶体管适于直流负载，晶闸管适于交流负载。

5.plc的指令系统中可分为基本指令和功能指令.6.写出s7-200plc内部元件字母的含义I( ),Q( ),M( ),SM( ), T( ),C( ), HC( ), AC( ),S（）。

输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。

7.写出下列的plc基本逻辑指令的含义LD bit指令（）； LDN bit（）；A bit（）； AN bit（）； O bit（）； ON bit（）； = bit（）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。

8.（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）( )( )组成。

顺序功能图；步；有向连接；转换；转换条件；动作。

9.我国现行标准将工作电压交流1200V、直流1500 V及以下电压的电器称为低压电器。

10. 定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为1ms、10ms和100ms三种。

11 计数器具有加计数器、减计数器和加减计数器三种类型12. S7-200系列PLC指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址3大类。

13 S7-200系列PLC的存储单元有位、字节、字和双字四种编址方式。

14.plc的执行程序的过程分为三个阶段，即输入采样阶段，程序执行阶段 , 输出刷新阶段。

二、选择题1．下列那项属于双字寻址（ D ）。

A．QW1 B．V10 C．IB0 D． MD282．SM是哪个存储器的标识符。

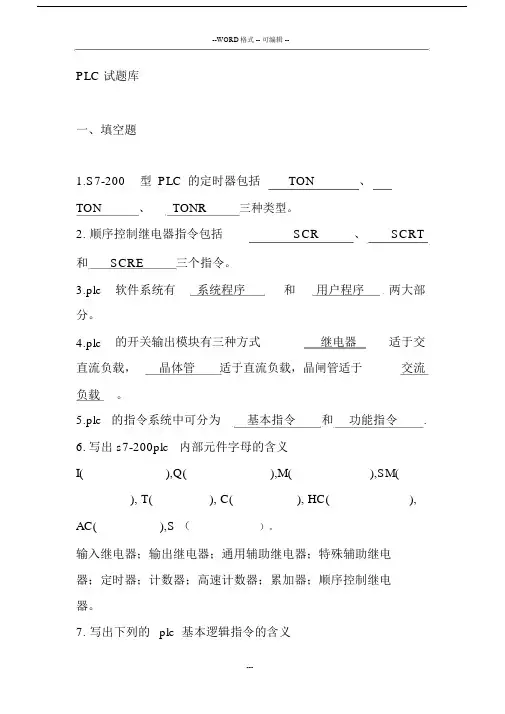

PLC 试题库一、填空题1.S7-200型PLC的定时器包括TON、TON、TONR三种类型。

2. 顺序控制继电器指令包括SCR、SCRT 和SCRE三个指令。

3.plc软件系统有系统程序和用户程序两大部分。

4.plc的开关输出模块有三种方式继电器适于交直流负载，晶体管适于直流负载，晶闸管适于交流负载。

5.plc的指令系统中可分为基本指令和功能指令.6.写出 s7-200plc 内部元件字母的含义I(),Q(),M(),SM( ), T(), C(), HC(), AC(),S （）。

输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。

7. 写出下列的plc 基本逻辑指令的含义LD bit指令（）；LDN bit（）；A bit（）；AN bit （）；O bit （）；ON bit （）；= bit（）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。

8.（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）()()组成。

顺序功能图；步；有向连接；转换；转换条件；动作。

9. 我国现行标准将工作电压交流1200V 、直流 1500 V及以下电压的电器称为低压电器。

10.定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为 1ms 、 10ms 和 100ms 三种。

11计数器具有加计数器、减计数器和加减计数器三种类型12.S7-200 系列PLC 指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址 3 大类。

13S7-200 系列 PLC 的存储单元有位、字节、字和双字四种编址方式。

14.plc 的执行程序的过程分为三个阶段，即输入采样阶段，程序执行阶段 , 输出刷新阶段。

--WORD格式 -- 可编辑 --二、选择题1．下列那项属于双字寻址（D）。

A． QW1 B ． V10 C ．IB0 D ． MD28 2． SM 是哪个存储器的标识符。

西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是数据存储器与数据目标。

2．高速计数器HC的寻址格式是HC+高速计数器号。

3．S7-200型PLC的定时器包括TON、TOF、TONR 三种类型。

4．S7-200系列PLC的Q0.0与Q0.1两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

5．定时器预设值PT采用的寻址方式为字寻址。

6．在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1。

7．S7-200系列PLC共有6 个高速计数器，其中只有1种工作模式的是HSC3 HSC5。

8．定时器的两个变量是当前值和位值。

9．PLC中输入接口电路的类型有直流和交流两种。

10．I/O总点数是指输入信号和输出信号的数量。

11．具有自己的CPU和系统的模块称为智能模块。

12．EM231模拟量输入模块的输入类型为差分输入型。

二、选择题（40分）1．下列那项属于双字寻址（）。

A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。

A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。

（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。

A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型PLC有几个通讯端口（）。

A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。

A．SMW137 B．SMB57 C．SMB47 D．SMW147 7．指令的脉宽值设定寄存器是（）。

A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。

A．SCR B．SCRP C．SCRE D．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。

A．1A B．2A C．3A D．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。

西门子S7-200PLC基础填空的全称是 ,最早研制plc的国家是 ,plc是专为工业环境引用的 ;特点有 , , 维护方便易改造,体积小能耗低;可靠性高抗干扰强;编程简单易学;功能完善适应性强;的应用范围有逻辑控制, , 闭环过程控制 , ;运动控制;数据处理;通讯联网;按结构分两类即如西门子的s7-200系列;和如西门子的s7-300,s7-400.整体式;模块式5.按控制规模分类分为小型如西门子的 ,中型如西门子的 ,大型如西门子的 ;S7-200;S7300;s7-400;6.小型plc的i/o点数一般在点一下;小于点为微型plc;.有硬件系统和组成;其中cpu模块主要包括及电源等;软件系统；cpu；存储器；输入输出接口；软件系统有和两大部分;系统程序；用户程序；9．Plc的工作方式是.扫描工作方式的执行程序的过程分为三个阶段,即 , , ;输入采样阶段；程序执行阶段；输出刷新阶段；的开关输出模块有三种方式适于交直流负载, 适于直流负载,晶闸管输出适于交流负载;晶体管；继电器12、plc的电源一般使用220v交流电源,提供有 v, v, v等直流电压;5 12 2413、s7-200使用的编程软件是 ,s7-300使用的编程软件是 ,西门子人机界面的组态软件是,s7-300使用的仿真软件是 ;STEP7-Micro/WIN32. , WinCCfleible2008, S7-PLCSIM,14、S7-200的编程语言有缩写为LAD, 缩写为STL, 缩写为FBD;15、Plc编程语言的国际标准是标准说明了5种编程语言,指令表STL,梯形图LAD,功能块图FBD,结构文本SCL,顺序功能图SFC. IEC6113116.了解常见缩写的含义EM231 模拟量I/O扩展模块; MAINOB 主程序组织块SBR 子程序CTU 增计数器CTD 减计数器CTUDCALL和CRET 子程序调用和结束指令17、是描述控制系统的控制过程功能和特性的一种图形,也是设计顺序控制程序的有力工具,主要有组成;顺序功能图；步；有向连接；转换；转换条件；动作;18、顺序功能图的实现办法有等方法; 顺序控制指令；启保停程序；置位复位指令；19、plc的指令系统中可分为和 . 基本指令；功能指令20、plc的功能指令有 ;数据传送指令；程序控制指令；移位指令；运算指令；21、接口数据传送速率低,抗干扰能力,差波特率为19200b/s适于通讯距离近要求不高的场合; 接口抗干扰能力,波特率为10Mb/s适于通讯距离远,工业设备通信的场合;RS_232；RS_48522写出s7-200plc内部元件字母的含义I ,Q ,M ,SM , T , C , HC , AC ,S ;输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器;23、写出下列的plc基本逻辑指令的含义LD bit指令； LDN bit ；A bit ； AN bit ； O bit ；ON bit ； = bit装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令;２４、梯形图原则判断：ｐｌｃ内部元件触点的使用次数是无限制的;线圈和指令盒能直接连载左边的母线上;Ｓ７－２００ｐｌｃ中允许双线圈输出;Ｔ３７定时器的分辨率是１００ｍｓ,定时时间＝１００ｍｓ预置值ＰＴ置位指令Ｓ在使能输入有效后对从起始位开始的ｎ为置１但不保持;试题1一、填空题20分3．S7-200型PLC的定时器包括、、三种类型;4．S7-200系列PLC的与两个输出端子,除正常使用外,还可利用PLC 的高速输出功能产生PTO与PWM输出;6．在PLC运行的第一个扫描周期为ON的特殊存储器位是;7．S7-200系列PLC共有个高速计数器9．PLC中输入接口电路的类型有和两种;10．I/O总点数是指和的数量;二、选择题40分1．下列那项属于双字寻址;A．QW1 B．V10 C．IB0 D．MD283．SM是哪个存储器的标识符;A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器6．HSC1的控制寄存器是;A．SMW137 B．SMB57 C．SMB47 D．SMW1478．顺序控制段开始指令的操作码是;A．SCR B．SCRP C．SCRE D．SCRT10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项;A．T B．M C．AQ D．AC11．PLC的系统程序不包括;A．管理程序B．供系统调用的标准程序模块C．用户指令解释程序D．开关量逻辑控制程序14．RS-232串行通信接口适合于数据传输速率在范围内的串行通信;A．0~20000bps B．0~2000bps C．0~30000bps D．0~3000bps15．当数据发送指令的使能端为时将执行该指令;A．为1 B．为0 C．由1变0 D．由0变118．EM231模拟量输入模块最多可连接个模拟量输入信号;A．4 B．5 C．6 D．319．若整数的加减法指令的执行结果发生溢出则影响位;A．B．SM1.1 C．D．三、判断题20分1．PLC中的存储器是一些具有记忆功能的半导体电路;2．PLC可以向扩展模块提供24V直流电源;3．系统程序是由PLC生产厂家编写的,固化到RAM中;4．TONR的启动输入端IN由“1”变“0”时定时器复位;5．字整数比较指令比较两个字整数大小,若比较式为真,该触点断开;8．EM232模拟量输出模块是将模拟量输出寄存器AQW中的数字量转换为模拟量; 10．PLC处于自由端口通讯模式时可以与可编程设备通讯;11．PLC的工作方式是等待扫描的工作方式;14．两个PLC之间的自由口通信主要是通过设置控制字节SMB30来实现的;15．S7-200系列PLC的点对点通信网络使用PPI协议进行通讯;18．CTUD计数器的当前值大于等于预置数PV时置位,停止计数;19．字节循环移位指令的最大移位位数为8位;20．PLC扫描周期主要取决于程序的长短;四、综合题1．已知某控制程序的语句表的形式,请将其转换为梯形图的形式;4分LDAN T37TON T37,1000LD T37LDCTU C10,360LD C10O=2．已知输入触点时序图,结合程序画出的时序图;3分3．有电动机三台,希望能够同时启动同时停车;设、、分别驱动电动机的接触器;为启动按钮,为停车按钮,试编写程序;5分4．组合机床的工作循环图及元件动作表如图示,试用置位复位指令编写程序;8分西门子S7-200PLC试题2一、填空题20分1．PLC的输出接口类型有、与;2．PLC的软件系统可分为和两大部分;3．S7-200型PLC的指令系统有、、三种形式;5．高速计数器定义指令的操作码是;7．正跳变指令的梯形图格式为;8．字节寻址的格式由、、组成;的运算和控制中心是__ ___;系列PLC的串行通信口可以由用户程序来控制,这种由用户程序控制的通信方式称为____________;二、选择题40分1．AC是哪个存储器的标识符;A 高速计数器B 累加器C 内部辅助寄存器D 特殊辅助寄存器2．在PLC运行时,总为ON的特殊存储器位是A B SM0.1 C D4．定时器预设值PT采用的寻址方式为A.位寻址B.字寻址C.字节寻址D.双字寻址5．世界上第一台PLC生产于A．1968年德国B．1967年日本C．1969年美国D．1970年法国6．CPU214 型PLC有几个通讯端口;A 2个B 1个C 3个D 4个7．S7-200系列PLC有6个高速计数器,其中有12种工作模式的是;A HSC0、HSC1B HSC1、HSC2C HSC0、HSC4D HSC2、HSC48．下列那项属于字节寻址;10 C D.9．字节传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项10．图示指令的脉宽值设定寄存器是;A SMW80B SMW78C SMW68D SMW7011. CPU 逐条执行程序,将执行结果放到;A输入映象寄存器B输出映象寄存器C 中间寄存器D辅助寄存器12. 用来累计比CPU扫描速率还要快的事件的是;A高速计数器 B 增计数器C 减计数器D 累加器13.图示程序中的累加器用的是那种寻址方式A.位寻址B.字节寻址C.字寻址D.双字寻址14. 顺序控制段转移指令的操作码是;A SCRB SCRPC SCRED SCRT15. 整数的加减法指令的操作数都采用寻址方式;A 字B双字 C 字节 D 位17. EM231模拟量输入模块的输入类型为;A.微分输入型B.晶体管输入型C.继电器输入型D.差分输入型19. PLC处于模式时,允许进行自由端口通讯;模式模式C. 监控模式D.都可以20. 当数据接收指令RCV的使能端为时将执行该指令;A.为1B.为0C.由1变0D.由0变1三、判断20分1．PLC的输入电路均采用光电耦合隔离方式;2．CPU214型PLC本机I/O点数为14/10;3．CTD计数器的当前值等于0时置位,但会继续计数;4．S7-200系列PLC可进行间接寻址的存储器是I、Q、M、S、T及C.5．字节移位指令的最大移位位数为8位;6. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是;7. 梯形图程序指令助记符和操作数组成;8. 位寻址的格式由存储器标识符、字节地址及位号组成;9. 间接寻址是通过地址指针来存取存储器中的数据;11. 正跳变指令每次检测到输入信号由0变1之后,使电路接通一个扫描周期;12.定时器定时时间长短取决于定时分辨率;计数器的当前值等于0时置位,但会继续计数;指令的功能是将把一个16位整数值数转换为一个32位的双字整数;模拟量输入模块的数据格式有单极性和双极性两种;模拟量输入模块的单极性数据格式为0～32000;17 RS-232串行通信的传输速率较高,可以远距离传输;19. PPI协议是一个主/从协议,支持一主机多从机连接和多主机多从机连接方式;20. 在触摸屏与PLC已联机的情况下,操作者就可以通过触摸屏对PLC进行各种操作;四、综合题2．已知输入触点时序图,结合程序画出和的时序图;3分3．电机星－三角降压启动,为电源接触器,为星接输出线圈,为角接输出线圈,为启动按钮,为停止按钮,星－角切换延时时间为5秒;试编写程序;6分4．采用一只按钮每隔3秒钟顺序启动三台电动机,试编写程序;7分西门子S7-200PLC试题3一、选择题20x2=40分1．PLC的工作方式是;A 等待工作方式B 中断工作方式C 扫描工作方式D 循环扫描工作方式2．在输出扫描阶段,将寄存器中的内容复制到输出接线端子上;A 输入映象B 输出映象C 变量存储器D 内部存储器4．顺序控制段开始指令的操作码是;A SCRB SCRPC SCRED SCRT6 双字整数的加减法指令的操作数都采用寻址方式;A 字B双字 C 字节 D 位7 若整数的乘/除法指令的执行结果是零则影响位;A B SM1.1 C D8 实数开方指令的梯形图操作码是;A EXPB LNC SQRTD TIN10 取整指令的梯形图指令的操作码是;A TRUNCB ROUNDC EXPD LN13高速计数器HSC0有种工作方式;A 8种B 1种C 12种D 9种15 定义高速计数器指令的操作码是;A HDEFB HSC C HSC0D MODE16 脉冲输出指令的操作码为;A PLUSB PLSC ATCHD DTCH18 以下不属于PLC的中断事件类型;A通讯口中断B I／O中断C时基中断D 编程中断19 EM231模拟量输入模块的输入类型为;A.微分输入型B.晶体管输入型C.继电器输入型D.差分输入型二、填空题每空1分,共20分1 S7-200系列PLC的指令系统有、、三种类型;2 PLC的软件系统可分为和两大部分;3 位寻址的格式由、、分隔符及四部分组成;4 定时器的三种类型分别是、和;5 字移位指令的最大移位位数为;6 顺序控制继电器指令包括、和三个指令;7 子程序可以嵌套,嵌套深度最多为层;8 通常把内部存储器又称为;9 PLC运行时总是ON的特殊存储器位是;10 用来累计比CPU扫描速率还要快的事件的是;11 通过通讯处理器,可以将S7-200系统连接到工业以太网IE中;三、判断题20X1=20分2正跳变指令每次检测到输入信号由0变1之后,使电路接通一个扫描周期;3TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值;5定时器类型不同但分辨率都相同;6 EM231热电阻模块是专门将热电阻信号转为数字信号的智能模块;7 RS-232串行通信接口使用的是正逻辑;9暂停指令能够使PLC从RUN 到STOP,但不能立即终止主程序的执行;10使用顺序控制继电器指令时,不能在SCR段内使用FOR、NEXT或END指令.11整数的加减指令的功能是将两个8位的整数相加减,得到一个8位的整数结果;13 PTO为高速脉冲串输出,它可输出一定脉冲个数和一定周期的占空比为50%的方波脉冲; 15并行数据通信常用于远距离的数据传输场合;通常计算机内部各部件之间的数据交换都采用并行通讯;16系统管理程序的主要功能是管理程序的执行和存储空间分配管理;17 开关量逻辑控制程序是将PLC用于开关量逻辑控制软件,一般采用PLC生产厂家提供的如梯形图、语句表等编程语言编制;18 PLC是采用“并行”方式工作的;19存储器AI、AQ只能使用双字寻址方式来存取信息;20间接寻址是通过地址指针来存取存储器中的数据;四、编程题3题共20分2．采用一只按钮,每隔三秒钟顺序启动三台电动机,试编写程序;7分西门子S7-200PLC试题4一、选择题20x2=40分3 在顺序控制继电器指令中的操作数n,它所能寻址的寄存器只能是;A SB MC SMD T4 无条件子程序返回指令是;A CALLB CRETC RETD SBR5 把一个BCD码转换为一个整数值的梯形图指令的操作码是;A B-IB I-BCDC BCD-ID I-R6 段译码指令的梯形图指令的操作码是;A DECOB ENCOC SEGD TRUNC11 中断程序标号指令的操作码是;A ENI BRET C INT D DSI12 下列不属于PLC硬件系统组成的是;A. 用户程序B.输入输出接口C. 中央处理单元D.通讯接口13 CPU214型PLC本机I/O点数为;10 16 C.24/16 1615可使用位寻址方式来存取信息的寄存器不包括;A. IB. QC. ACD. SM16 图示程序中的累加器用的是那种寻址方式A.位寻址B.字节寻址C.字寻址D.双字寻址17 EM231模拟量输入模块最多可连接个模拟量输入信号;.5 C18 RS-232串行通信接口适合于数据传输速率在范围内的串行通信;A．0~20000bps ~2000bps~30000bps ~3000bpsA 等待工作方式B 中断工作方式C 扫描工作方式D 循环扫描工作方式二、填空题每空1分,共20分1 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是;2 定时器有三种类型,包括, 和;3 中断程序标号指令的语句表指令的格式INT,n,其中n指的是;4 I／O口中断事件包含中断、中断和中断三类;5 定时器中断由1ms延时定时器和产生;6 累加器寻址的统一格式为;7 子程序调用与子程序指令的操作数SBR_n中,n是,其取值范围是8 和两条指令间的所有指令构成一个循环体;10 段译码指令的操作码是;它的源操作数的寻址方式是寻址,目的操作数的寻址方式是寻址;11 填表指令可以往表格里最多填充个数据;三、判断题20X1=20分2提供一个周期是1秒钟,占空比是50%的特殊存储器位是;3用来累计比CPU扫描速率还要快的事件的是高速计数器;4 7-200可以通过CP-243-1 IT通讯处理器的IT功能,非常容易的与其它计算机以及控制器系统交换文件,可以在全球范围内实现控制器和当今办公环境中所使用的普通计算机之间的连接;5在工程实践中,常把输出映象寄存器称为输出继电器;6 JMP指令的功能是使程序跳转到另一个程序的具体标号处;7 使用顺序控制继电器指令时,可以在SCR段内使用FOR、NEXT或END指令;8子程序可以嵌套,嵌套深度最多为8层;9位寻址的格式由存储器标识符、字节地址、分割符及位号组成;10定时器的寻址依赖所用指令,带位操作数的指令存取位值,带字操作数的指令存取当前值; 12正跳变指令每次检测到输入信号由0变1之后,使电路接通一个扫描周期;13定时器定时时间长短取决于定时分辨率;14 TONR的启动输入端IN由“1”变“0”时定时器复位;15字节比较指令比较两个字节大小,若比较式为真,该触点断开;16双字循环移位指令的操作数N指移位位数,要通过字寻址方式来设置;17位移位寄存器指令每当EN端由0变1时,寄存器按要求移位一次;18有条件结束指令将根据前面的逻辑关系决定是否终止用户程序;19 EM231热电偶模块可以连接6种类型的热电偶;20 RS-232串行通信接口使用的是正逻辑;四、编程题3题共20分1 组合机床的工作循环图及元件动作表如图示,试用置位复位指令编写程序;7分西门子S7-200PLC试题1答案一．填空3 TON TOF TONR6.9直流交流10输入信号输出信号11智能模块差分输入型二．选择1．D三．判断1．对2. 对3. 错4. 错5. 错6. 错7. 对8. 对9. 对10. 错11. 错12. 错13. 对14. 对15. 对16. 对17. 错18. 错19. 对20. 对四．综合题1．2. 梯形图LAD34．西门子S7-200PLC 试题2一、填空1继电器输出型 晶体管输出型 双向晶闸管输出型 2系统程序 用户程序3梯形图 语句表 功能块7.8.存储器标识符 数据大小 起始字节地址 R 3梯形图LAD 梯形图LAD S1R 3S1R1S1R112. 自由端口通信模式二、选择三、判断1. 对2. 对3. 错4. 对5. 对6. 对7. 错8. 错9. 对10. 对11. 对12. 对13. 错14. 对15. 对16. 错17. 错18. 错19. 对20. 对四、综合题1. LDAN T31TON T31,1000LD T31LDCTU C46,360LD C46O=3. LDOLPSAN=LRDAN=LDTON T37,50LD T37OAN=4.T37IN TON60T37西门子S7-200PLC试题3答案一、选择题20x2=40分1 D2 B3 D 4A 5A 6 B 7A 8C 9B 10A 11A 12 B 13A 14C 15A16 B 17 D 18 D 19 D 20 B二、填空题每空1分,共20分1梯形图,语句表,功能块2用户程序,系统程序3存储器标识符,字节地址,位号4 TON,TOF,TONR5 166 SCR,SCRT,SCRE7 88中间存储器910 高速计数器三、判断题20X1=20分1对2 对3 错4 错5 错6 对7 错8 错9 错10 对11 错12 错13 对14错15 错16 错17 对18 错19 错20 对四编程题3题共20分123 LDN LPS LD O ALD AN AN = LRD LD O ALD ANIN TONPT60T37T37>=I30T37 AAS1SCRSCRTSCRESCRSCRTSCREASCRSCRTSCRESCRR3SCREAAN = LPPLD O ALD =西门子S7-200PLC 试题4答案一、选择题20x 2=40分1 C2 A3 A 4C 5C 6 C 7B 8B 9D 10C 11C 12 A 13A 14C 15C 16C 17A 18A 19A 20D二填空题每空1分,共20分 12 TON,TOF,TONR3中断服务程序的编号4上升／下降沿,高速计数器,高速脉冲串输出 5 T32,T966 AC ＋累加器号7 子程序的标号,0-638 FOR,NEXT10 SEG ,字节,字节 11 100三、判断题20X1=20分1错 2 错 3 对 4 对 5 对 6 错 7 错 8 对 9 对 10 对 11 对 12 对 13 对 14错 15 错 16 错 17 对 18 对 19 错 20 错 四、编程题3题共20分 1R 3S 1R 1S 1S 1R 1A。
