聚四氟乙烯烧结成型的制备工艺

聚四氟乙烯垫片的生产工艺
聚四氟乙烯（PTFE）垫片是一种常用的密封材料，具有优异
的耐腐蚀性、耐温性和尺寸稳定性。

以下是聚四氟乙烯垫片的生产工艺流程：
1. 原料准备：选择高质量的聚四氟乙烯树脂作为原料。

树脂经过粉碎研磨得到粉末状。

2. 压制成型：将聚四氟乙烯粉末放入模具中，并在高温高压下进行压制成型。

压制过程中，粉末会熔化并填充整个模具，形成均匀的厚度。

3. 冷却固化：压制形成的聚四氟乙烯垫片在冷却环境中进行固化，以确保其形状和尺寸的稳定性。

冷却时间和温度需要根据具体要求进行控制。

4. 后处理：固化后的聚四氟乙烯垫片可能存在一些不平整或不均匀的地方，需要进行修整和修饰。

通常可以通过切割、打孔、打磨等方式进行。

5. 检测质量：生产完成后的聚四氟乙烯垫片需要进行质量检测，确保其性能和尺寸满足要求。

常见的检测项目包括密度、耐压强度、尺寸偏差等。

6. 包装和存储：通过合适的包装方式将生产完成的聚四氟乙烯垫片进行包装，以防止污染和损坏。

垫片应存放在干燥、通风的库房中，避免与其他物品接触和变形。

以上是聚四氟乙烯垫片的一般生产工艺流程。

由于不同生产厂家可能存在一些差异，具体的工艺细节可能有所不同。

在实际操作中，还需要进行严格的质量控制，确保生产的聚四氟乙烯垫片质量稳定可靠。

聚四氟乙烯工艺流程
《聚四氟乙烯工艺流程》
聚四氟乙烯，简称PTFE，是一种具有优良的化学稳定性、耐
高温、耐腐蚀、绝缘性能和摩擦力低的高分子材料。

由于其独特的性能，在工业领域得到了广泛的应用，特别是在制造润滑脂、密封材料、导管和阀门等产品中。

聚四氟乙烯的生产工艺流程一般包括以下几个主要步骤：聚合、预制形态制备、加工成型和表面处理。

首先是聚合步骤。

将四氟乙烯气体通过聚合反应制成聚合物颗粒。

聚合反应通常在高温高压下进行，通过引入引发剂，使得四氟乙烯分子发生聚合反应，形成均一的聚合物颗粒。

接下来是预制形态制备。

将聚合后的PTFE颗粒通过多次压制、加热和冷却等过程，制备成板材、棒材、管材等不同的预制形态。

然后是加工成型。

通过热压、挤出、注塑等不同的成型方法，将预制的PTFE形态加工成各种产品。

如利用挤出方法可获得PTFE管材，利用压制和模压方法可获得PTFE板材和轴承等。

最后是表面处理。

PTFE制品的表面常常需要进行特殊的处理，如涂覆、改性、去毛刺等，以提高其表面的光滑度和润滑性。

综上所述，聚四氟乙烯的生产工艺流程涵盖了聚合、预制形态
制备、加工成型和表面处理等多个步骤。

通过这些步骤，可以生产出具有优异性能的PTFE制品，满足不同领域对高温、耐腐蚀和耐磨损材料的需求。

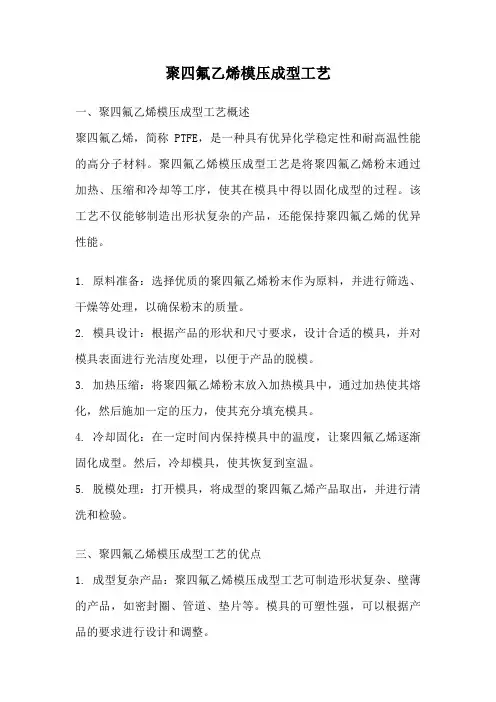

聚四氟乙烯模压成型工艺一、聚四氟乙烯模压成型工艺概述聚四氟乙烯，简称PTFE，是一种具有优异化学稳定性和耐高温性能的高分子材料。

聚四氟乙烯模压成型工艺是将聚四氟乙烯粉末通过加热、压缩和冷却等工序，使其在模具中得以固化成型的过程。

该工艺不仅能够制造出形状复杂的产品，还能保持聚四氟乙烯的优异性能。

1. 原料准备：选择优质的聚四氟乙烯粉末作为原料，并进行筛选、干燥等处理，以确保粉末的质量。

2. 模具设计：根据产品的形状和尺寸要求，设计合适的模具，并对模具表面进行光洁度处理，以便于产品的脱模。

3. 加热压缩：将聚四氟乙烯粉末放入加热模具中，通过加热使其熔化，然后施加一定的压力，使其充分填充模具。

4. 冷却固化：在一定时间内保持模具中的温度，让聚四氟乙烯逐渐固化成型。

然后，冷却模具，使其恢复到室温。

5. 脱模处理：打开模具，将成型的聚四氟乙烯产品取出，并进行清洗和检验。

三、聚四氟乙烯模压成型工艺的优点1. 成型复杂产品：聚四氟乙烯模压成型工艺可制造形状复杂、壁薄的产品，如密封圈、管道、垫片等。

模具的可塑性强，可以根据产品的要求进行设计和调整。

2. 优异的性能：聚四氟乙烯具有优异的耐腐蚀性、耐磨性、耐高温性和绝缘性能，模压成型能够保持其原有的性能，使产品具有长期稳定的特点。

3. 无毒环保：聚四氟乙烯是一种无毒、无味、无污染的材料，模压成型过程中无需添加任何有害物质，符合环保要求。

4. 生产效率高：聚四氟乙烯模压成型工艺具有高效、快速的特点，可以实现连续生产，提高生产效率。

四、聚四氟乙烯模压成型工艺的应用领域1. 化工行业：聚四氟乙烯具有出色的耐腐蚀性能，可用于制造储罐、管道、泵件等化工设备。

2. 电子行业：聚四氟乙烯具有优异的绝缘性能，可用于制造电缆绝缘层、电气绝缘件等。

3. 医疗行业：聚四氟乙烯具有良好的生物相容性和耐化学药品性能，可用于制造医疗器械、人工心脏瓣膜等。

4. 食品行业：聚四氟乙烯具有优异的耐温性和无毒性，可用于制造食品加工设备、容器等。

聚四氟乙烯的制备方法
1. 光解聚合法：使用紫外线辐射或紫外线光催化剂，在四氟乙烯单体中引入剂和溶剂，产生自由基反应，从而形成聚四氟乙烯。

2. 液相聚合法：在特定的溶剂中，将四氟乙烯单体渗入催化剂所在的反应器中，使其与催化剂在液态环境下进行聚合反应。

3. 悬浮聚合法：将四氟乙烯单体和催化剂加入反应器中，通过机械或气体搅拌使其悬浮在溶液中，实现聚合反应。

4. 溶液聚合法：将四氟乙烯单体溶于合适的溶剂中，并加入催化剂，使其在液态环境下发生聚合反应。

5. 高温聚合法：在高温下，将四氟乙烯单体注入聚合反应器中，与催化剂发生聚合反应，从而制备聚四氟乙烯。

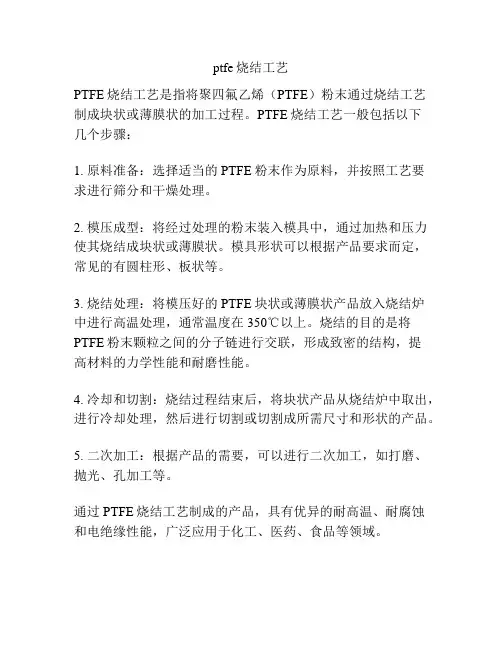

ptfe烧结工艺
PTFE烧结工艺是指将聚四氟乙烯（PTFE）粉末通过烧结工艺制成块状或薄膜状的加工过程。

PTFE烧结工艺一般包括以下
几个步骤：
1. 原料准备：选择适当的PTFE粉末作为原料，并按照工艺要
求进行筛分和干燥处理。

2. 模压成型：将经过处理的粉末装入模具中，通过加热和压力使其烧结成块状或薄膜状。

模具形状可以根据产品要求而定，常见的有圆柱形、板状等。

3. 烧结处理：将模压好的PTFE块状或薄膜状产品放入烧结炉
中进行高温处理，通常温度在350℃以上。

烧结的目的是将PTFE粉末颗粒之间的分子链进行交联，形成致密的结构，提
高材料的力学性能和耐磨性能。

4. 冷却和切割：烧结过程结束后，将块状产品从烧结炉中取出，进行冷却处理，然后进行切割或切割成所需尺寸和形状的产品。

5. 二次加工：根据产品的需要，可以进行二次加工，如打磨、抛光、孔加工等。

通过PTFE烧结工艺制成的产品，具有优异的耐高温、耐腐蚀
和电绝缘性能，广泛应用于化工、医药、食品等领域。

1、聚四氟乙烯被称为“塑料之王”具有无色、无毒、耐温范围宽、化学惰性和摩擦系数小等多种优异性能使其成为当今以汽车、国防、机械、化工、电子、建筑等工业为中心的所有产业部门都不可缺少的重要材料。

本文着重对市场上主要的聚四氟乙烯成型制品及其技术指标、生产工艺和应用领域等作一综述。

2聚四氟乙烯主要成型制品根据聚四氟乙烯的性能特点和加工特点其制品主要应用于防腐、防粘、电子电气、静态和动态的密封、医药包装等领域产品的种类有板材、管材、薄膜、多孔材料、玻璃纤维浸渍布以及填充改性制品等。

2.1聚四氟乙烯板材按ZBG33002—85分类PTFE板材可分为三类:SFB—1主要用于电气绝缘SFB—2用于腐蚀介质的衬垫、密衬件及润滑材料SFB—3用于腐蚀介质中的隔膜和视镜。

根据其成型工艺不同可分模压板及旋切板两种。

模压法比旋切成型设备简单生产周期短但对大型板材压机模具体积较大生产场地空间要求大所以要进行大面积防尘工作另外预成型板材极易破碎在进入烧结炉前应轻拿轻放。

大型模压板材成型工艺流程:原料检验→捣碎过筛→计量→模压→半成品检验→烧结→冷却→成品检验→包装。

工艺参数: 原料处理:捣碎过10～20目筛并将其置于23℃～25℃环境中24h～48h进行温度调整。

模压:压力1715～35MPa保压时间1～10min。

烧结:烧结温度360℃～380℃升温速度30℃/h330℃保温2h370℃保温3h。

冷却:降温速度20℃/h在PTFE熔点附近330℃左右缓慢冷却。

主要设备: YJ79—3500工程塑料液压机DL—88A 大型烧结炉主要技术指标见表1。

应用:利用其化学稳定性好的特点。

主要用于石油、化学、化工行业大型管道的垫圈、衬里、大型阀门的阀片、隔膜、各种反应容器、贮槽、反应塔的衬里、塔板分配板等。

利用其介电性能优异用于热电站、电解槽、密封环、电子电器和电子计算机工业的印刷线路、复铜板基材、各种尖端及特殊设备的部件。

利用其摩擦系数低的特点用于海上钻油井架滑轨贴面、船坞滑道贴面、拦河大坝闸门滑道贴面、桥梁伸缩支承滑块贴面、各种机床镗床磨床刨床滑动导轨贴面等。

聚四氟乙烯合成方法——乳液合成法此法属自由基聚合反应。

在此法中．使用的单体为气体四氟乙烯。

具体方式如下：先向一个压力容器中加入一定量的水，然后将自由基引发剂、乳化剂、pH值调节剂以及一些其它必要试剂以一定的顺序加入其中，再将气体四氟乙烯单体通入反应器发生反应，生成聚四氟乙烯颗粒。

所用的表面活性剂一般为氟化型，而引发剂一般使用水溶性过硫酸盐：但使用水溶性过硫酸盐作为引发剂时应注意一个原则：反应温度高于50℃时，只单独使用此引发剂可以了；当温度在5～50℃之间时，需再加入一些还原剂，如铁盐、硝酸盐和二硫酸钠等。

此法所得的聚四氟乙烯颗粒尺寸一般较大。

如Bladel[3】合成的聚四氟乙烯颗粒尺寸在50～150 nm 范围内，平均粒子直径为100 nm。

因乳液合成法所获得的粒子一般是悬浮在溶液中，此聚合过程并不是一个真正意义上的液相聚合反应，有时把它称作悬浮聚合反应。

乳化聚合反应具有高转化率、高反应速率以及可获得高分子量的聚四氟乙烯颗粒的优点。

膨胀聚四氟乙烯成型工艺膨胀聚四氟乙烯的成型分两个阶段。

第一阶段将PTFE散树脂与润滑助剂按一定比例混合。

放置一定时间后预成型，然后将糊膏挤压成纵向排列纤维状的预成型品经干燥去除助剂；第二阶段在低于聚四氟乙烯熔点的温度下进行高速拉伸，再在高于熔点的温度下对处于拉伸状态的聚四氟乙烯半成品进行热定形，即可得到膨胀聚四氟乙烯制品。

其工艺流程如下：(1)混料将聚四氟乙烯树脂与助挤剂按一定质量比例，混合均匀。

选用分散树脂，它有良好的成纤性，粒子问的凝聚力低，分子链受到很小的剪切作用就会沿粒子长轴方向排列，形成线形结晶。

加入助挤剂可以增加颗粒问的粘连，降低树脂颗粒间及树脂与容器间的摩擦力，提高加工性能。

助挤剂通常可用石油醚、甲苯、丙酮、煤油、石蜡等。

(2)预成型将混合料压制成与推压机膜腔相同形状的坯体。

(3)推压将坯体放人推压机的膜腔内进行推压，在推口得到棒材。

(4)压延用辊筒将棒材压延，制得所需宽度和厚度的带材。

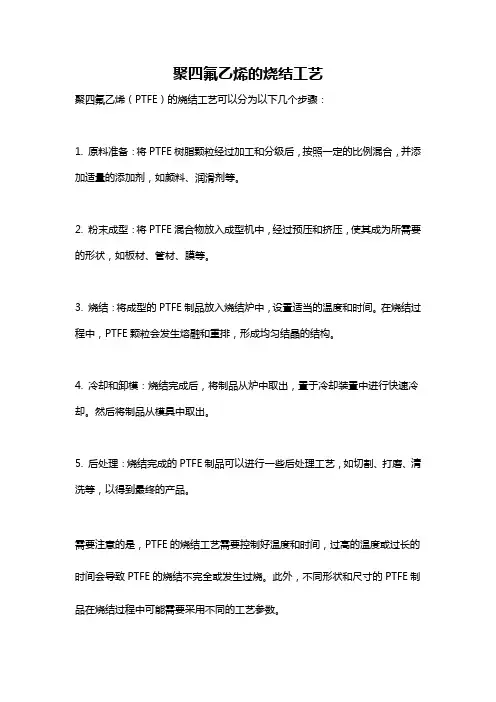

聚四氟乙烯的烧结工艺
聚四氟乙烯（PTFE）的烧结工艺可以分为以下几个步骤：
1. 原料准备：将PTFE树脂颗粒经过加工和分级后，按照一定的比例混合，并添加适量的添加剂，如颜料、润滑剂等。

2. 粉末成型：将PTFE混合物放入成型机中，经过预压和挤压，使其成为所需要的形状，如板材、管材、膜等。

3. 烧结：将成型的PTFE制品放入烧结炉中，设置适当的温度和时间。

在烧结过程中，PTFE颗粒会发生熔融和重排，形成均匀结晶的结构。

4. 冷却和卸模：烧结完成后，将制品从炉中取出，置于冷却装置中进行快速冷却。

然后将制品从模具中取出。

5. 后处理：烧结完成的PTFE制品可以进行一些后处理工艺，如切割、打磨、清洗等，以得到最终的产品。

需要注意的是，PTFE的烧结工艺需要控制好温度和时间，过高的温度或过长的时间会导致PTFE的烧结不完全或发生过烧。

此外，不同形状和尺寸的PTFE制品在烧结过程中可能需要采用不同的工艺参数。

浅析聚四氟乙烯烧结成型的方法李宗磊发布时间：2021-09-15T06:52:07.047Z 来源：《中国科技人才》2021年第18期作者：李宗磊梁腊腊[导读] 本文主要介绍聚四氟乙烯相关的压制与烧结加工实验，分析成型压力和样件强度、弹性模量与致密度之间的联系。

提前采取三种烧结加工技术条件，完成加工成型，并对得出的样件实行强度对比分析，以确定相对适宜的成型压力与烧结技术。

西安航天动力研究所陕西西安 710100摘要：本文主要介绍聚四氟乙烯相关的压制与烧结加工实验，分析成型压力和样件强度、弹性模量与致密度之间的联系。

提前采取三种烧结加工技术条件，完成加工成型，并对得出的样件实行强度对比分析，以确定相对适宜的成型压力与烧结技术。

根据结果显示，聚四氟乙烯压缩强度与压制压力为反向变动，弹性模量和压制压力为同向变动，该材料成型压力是，烧结温度为，保温时长是四个小时。

以供相关人士参考讨论。

关键词：聚四氟乙烯；烧结成型；制备工艺引言：烧结工艺是把粉末及粉末压坯进行加热，但不能超过基本成分物质的熔点值。

而后运用设定方式及速度，冷却至室温。

烧结加工的结果为：粉末颗粒会产生粘结的效果，使烧结物质强度提高，将粉末聚集物质制备成晶粒，由此得到所需的成品及材料。

1聚四氟乙烯PTFE属于工程范畴内的塑料，其应用性能极佳，具备抗腐蚀性以及耐高低温、抗老化、介电性与不粘性、摩擦力小以及生理惰性等特点。

其结构稳定性较高，常温常压条件下，可抵抗湿、热以及高温。

没有真正意义上的熔点，会在温度达到后，逐渐分解，转化成气体。

处于温度值时，材料机械强度完全消失，不能溶在任何试剂中。

仅能和熔融碱金属发生反应，并具有抗侵蚀性。

另外，其耐高温的属性极为明显，工作温度可达到。

而且即使在低温环境中，也能保持较优的机械韧性，在条件下，也能展现出伸长率。

目前在机械、建筑与化工等诸多行业中，均有特殊的应用地位。

PTFE其本质上可看成热塑性的数值，鉴于其的熔融黏度比较显著，所以无法通过常规的热塑性塑料处理方式，实现加工成型，仅能采取冷压及烧结等相似方法组合的形式，进行加工。

.
聚四氟乙烯烧结工艺
成型收缩率：3.1-5.0% 成型温度：330-380℃烧结条件：最好温度不要超过385度，不然分子会坏死，影响质量。

物料性能
长期使用温度-200--260度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。

2．呈透明或半透明状态，结晶度越高，透明性越差。

原料多为粉状树脂或浓缩分散液，具有极高的分子量，为高结晶度的热塑性聚合物。

3．适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件1 K) 4．
成型性能
1. 结晶料，吸湿小。

2.流动性差，极易分解，分解时产生腐蚀气体。

宜严格控制成型温度，模具应加热，浇注系统对料流阻力聚四氟乙烯乙烯制管材
应小。

3.粉状树脂常采用粉末粉末冶金法成型，使用烧结方法。

烧结温度360-375度，不可超过410度。

乳液树脂通常用冷挤出再烧结的工艺加工，可在物品表面形成防腐层。

如需要求制品透明性，韧性好，应采取快速冷却。

也可采取挤压成型，可以挤出管、棒、型材。

4．PTFE熔体粘度很高，熔体粘度随剪切应力的增大而减小，显示其非牛顿流体的特性。

5．二次加工，可以热压复合、焊接、粘结、增强、机械加工等，以制得最终产品。

6．最好用曲线烧结第一步在120度进行干燥第二步如填充石墨或二流化墨在250度要进行温度处理。

3．第三步在345度处理一次4．第四步在375度进行处理5．第五步降温不要太快
精选文档。

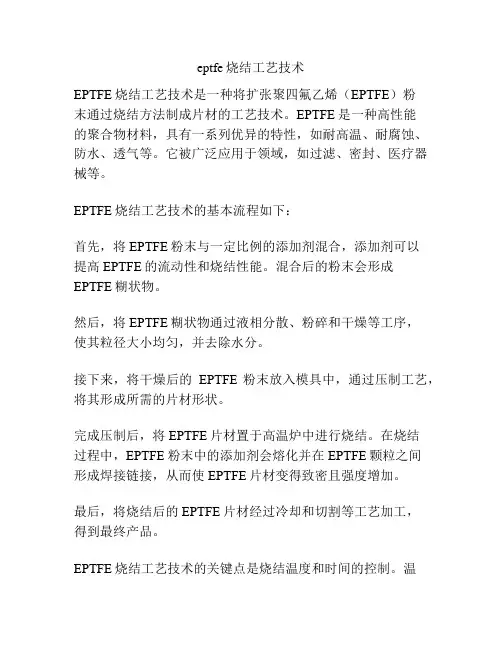

eptfe烧结工艺技术EPTFE烧结工艺技术是一种将扩张聚四氟乙烯（EPTFE）粉末通过烧结方法制成片材的工艺技术。

EPTFE是一种高性能的聚合物材料，具有一系列优异的特性，如耐高温、耐腐蚀、防水、透气等。

它被广泛应用于领域，如过滤、密封、医疗器械等。

EPTFE烧结工艺技术的基本流程如下：首先，将EPTFE粉末与一定比例的添加剂混合，添加剂可以提高EPTFE的流动性和烧结性能。

混合后的粉末会形成EPTFE糊状物。

然后，将EPTFE糊状物通过液相分散、粉碎和干燥等工序，使其粒径大小均匀，并去除水分。

接下来，将干燥后的EPTFE粉末放入模具中，通过压制工艺，将其形成所需的片材形状。

完成压制后，将EPTFE片材置于高温炉中进行烧结。

在烧结过程中，EPTFE粉末中的添加剂会熔化并在EPTFE颗粒之间形成焊接链接，从而使EPTFE片材变得致密且强度增加。

最后，将烧结后的EPTFE片材经过冷却和切割等工艺加工，得到最终产品。

EPTFE烧结工艺技术的关键点是烧结温度和时间的控制。

温度过高或时间过长会导致EPTFE糊状物失去透气性和柔软性，影响最终产品的性能。

而温度过低或时间不足，则无法使EPTFE粉末充分烧结，使得片材强度不够。

此外，还需要注意烧结压力的选择。

过高的带来损失，过低则会导致片材密度不够。

总之，EPTFE烧结工艺技术是一种将EPTFE粉末制成片材的高效方法。

通过控制好烧结温度、时间和压力等参数，可以获得具有优异性能的EPTFE产品。

这将有助于满足各个领域的需求，并推动EPTFE材料的应用和开发。

PTFE烧结温度1. 介绍聚四氟乙烯（Polytetrafluoroethylene，简称PTFE）是一种重要的高性能工程塑料。

它具有优异的耐热性、耐腐蚀性、绝缘性和低摩擦系数等特点，广泛应用于化工、电子、航空航天等领域。

其中，PTFE的烧结温度是其制备过程中的一个重要参数。

2. PTFE的烧结过程PTFE的烧结是指将PTFE粉末在高温下熔融并形成致密的固体结构的过程。

烧结过程中，PTFE粉末经历了三个主要阶段：初期加热、熔融和冷却。

2.1 初期加热在初期加热阶段，PTFE粉末被加热至接近熔点。

此时，PTFE粉末开始熔化并逐渐形成流动的液体。

2.2 熔融随着温度的升高，PTFE粉末完全熔化并形成熔体。

在熔融状态下，PTFE分子链之间的相互作用力逐渐增强，形成了致密的结构。

2.3 冷却在冷却阶段，熔体逐渐冷却并固化。

PTFE分子链重新排列并交叉连接，形成了具有高分子量和高结晶度的固体结构。

3. PTFE烧结温度的影响因素PTFE烧结温度受到多个因素的影响，包括烧结时间、烧结压力、烧结温度升降速率等。

3.1 烧结时间烧结时间是指PTFE粉末在烧结过程中所处的时间。

适当的烧结时间可以促进PTFE 分子链的交叉连接，提高烧结效果。

然而，过长的烧结时间可能导致PTFE分子链的降解和烧结不均匀。

3.2 烧结压力烧结压力是指在烧结过程中施加在PTFE粉末上的压力。

适当的烧结压力可以提高PTFE的烧结致密度和力学性能。

过高或过低的烧结压力都会对烧结效果产生不良影响。

3.3 烧结温度升降速率烧结温度升降速率是指在烧结过程中温度的变化速率。

过快的温度升降速率可能导致PTFE烧结不均匀，而过慢的温度升降速率则可能导致烧结时间过长。

4. PTFE烧结温度的优化为了获得高质量的烧结产品，需要对PTFE烧结温度进行优化。

以下是一些常用的优化方法：4.1 温度控制合理控制烧结温度是获得高质量烧结产品的关键。

在初期加热阶段，温度应逐渐升高，使PTFE粉末熔化。
