油气储运安全技术复习资料

油气储运工程专业复习资料《油气储运工程》复习题一、名词解析（30分）：1、LNG，PNG , CNG , NGH（天然气水合物），IEALNG ：液化天然气 PNG ：管输天然气 CNG ：压缩天然气NGH：（天然气水合物） IEA：国际能源署2、系统安全所谓系统安全，是在系统寿命周期内应用系统安全管理及系统安全工程原理，识别危险源并使其危险性减至最小，从而使系统在规定的性能、时间和成本范围内达到最佳的安全程度。

3、“油气储运”定义广义上讲：油和气的“储存”与“运输”,还应包括水以及处理。

狭义上讲：在石油工业内它是连接产、运、销各环节的纽带，包括矿场油气集输及处理、油气的长距离运输、各转运枢纽的存储和装卸、终点分配油库（或配气站）的营销、炼油厂和石化厂的油气储运等。

4、安全生产管理所谓安全生产管理就是针对人们在安全生产过程中的安全问题，运用有效的资源，发挥人们的智慧，通过人们的努力，进行有关决策、计划、组织和控制等活动，实现生产过程中人与机器设备、物料环境的和谐，达到安全生产的目标。

5、风险管理风险管理：风险管理就是综合考虑事故（失效）的损失和控制事故发生所需花费的费用，以达到在可接受的风险的情况下，采取最经济有效的措施控制风险的一门学科。

6、长距离油气管道风险来源（四大类）第三方损坏、腐蚀、设计因素及误操作。

7、 SCADA系统SCADA系统：应用于长距离油气管道的计算机监控与数据采集系统。

8、顺序输送在同一管道内，按一定顺序连续地输送几种油品，这种输送方式称为顺序输送。

10、顺序输送时产生混油的原因一是管道横截面上流速分布不均，使后行油品呈楔形进入前行油品中；二是管内流体沿管道径向、轴向的紊流扩散作用。

11、天然气供气系统的组成一个完整的天然气供气系统通常由油气田矿场集输管网、天然气净化厂、长距离干线输气管道或管网、城市输配气管网、储气库等几个子系统构成。

这些子系统既各有分工又相互连接成一个统一的一体化系统。

第六章油气储运安全技术第一节油气站库五防一、防火防爆1.油气的易燃易爆性油气都是易燃易爆物质，在储运过程中，要特别注意防火防爆。

表征常见油品燃烧及爆炸性能的参数见表6—1和6—2。

表6—1 常见石油产品的闪点、自燃点（℃）-30～28℃范围内，即使在我国北方的严冬，汽油无需加热，一遇明火就有可能燃烧；而煤油的闪点在-40℃左右，即使在室温下，煤油与火焰的短暂接触也不会引起燃烧。

由于闪点高的油品，组分较重，高温挥发的组分易聚集，所以其自燃点较低。

高温下储存沥青等重油品时，要特别注意防止油品的自燃。

表6—2的爆炸上、下限，是指油蒸气在空气中可能引起爆炸的最小浓度和最大浓度，上限和下限之间的浓度区间称为爆炸区间。

当油蒸气在空气中浓度在爆炸区间时，遇明火就会发生爆炸；当该浓度低于爆炸下限时，因为油蒸气含量太少，不能产生足够的热量使混合气体燃烧，遇明火不会引起燃烧，更不会发生爆炸；当该浓度高于爆炸上限时，因为空气中的氧气供应不足，遇明火时不能产生激烈的氧化反应，暂时不会发生爆炸，但可能引起燃烧，随着燃烧过程的进行，油蒸气浓度降低，达到爆炸上限，就可能发生爆炸。

2.油气储运过程中常见火灾的原因①电气设备短路、老化、外壳接地不良、高温运行发热等；②操作不规范，造成金属撞击引起火花；③静电和雷电；④可燃物的自燃，如油罐中含硫油品沉积物在清除时自燃、堆积的含油垃圾自燃等；⑤其他火种蔓延等。

3.防火防爆措施①完善防火安全规章制度。

建立群众性的消防组织，制定防火规章制度和消防方案，划分消防区域，规定火警信号，定期组织防火教育和消防演习，熟练使用消防器材。

②加强管理，严禁携带火种进入防火禁区，机动车辆进入防火禁区需戴防火帽等。

③防止金属撞击产生火星，严禁穿带铁钉的鞋进入站库，在有油气的场合维护、搬运等作业时，严禁金属之间的撞击。

④在存有油气的场合，应使用防爆型电气设备，严禁在储罐量油时开关手电筒、使用手机等。

⑤遇雷雨天气时，不要进行汽油、煤油和柴油等易燃油品的装卸、测量和采样。

油气储运复习题油气储运复习题一、简答题1. 什么是油气储运？油气储运是指将石油和天然气从生产地输送到加工厂或终端用户的过程。

它包括储存、输送和分销等环节。

2. 油气储运的重要性是什么？油气储运是能源产业的重要组成部分，对于保障能源供应、促进经济发展具有重要意义。

它能够将石油和天然气从产地快速、安全地输送到需要的地方，满足人们对能源的需求。

3. 油气储运的主要方式有哪些？油气储运的主要方式包括管道输送、船舶运输和铁路运输。

其中，管道输送是最常用、最经济的方式，船舶运输适用于远距离海上运输，铁路运输则适用于中短距离的陆上运输。

4. 油气储运中的关键设备有哪些？油气储运中的关键设备包括储罐、输油管道、泵站、压缩机站和气体液化设备等。

这些设备能够保证油气的安全储存和有效输送。

5. 油气储运中的安全问题有哪些？油气储运中的安全问题包括泄漏、爆炸、火灾等。

这些问题可能导致环境污染、人员伤亡和财产损失。

因此，在油气储运过程中，需要严格遵守安全操作规程，加强设备维护和监测，以确保安全运输。

二、分析题1. 管道输送和船舶运输的优缺点分别是什么？管道输送的优点是输送量大、成本低、效率高，适用于长距离输送。

缺点是受地理条件限制，无法覆盖所有地区。

船舶运输的优点是能够覆盖海洋和河流等水域，适用于远距离运输。

缺点是成本较高，对天气和海况要求较高。

2. 油气储运中的环境保护措施有哪些？油气储运中的环境保护措施包括防泄漏措施、废气处理措施和废水处理措施等。

防泄漏措施包括定期检查设备、加强维护和监测管道等。

废气处理措施包括减少尾气排放、使用环保燃料等。

废水处理措施包括净化废水、回收利用等。

3. 油气储运中的技术创新有哪些？油气储运中的技术创新包括智能监测技术、自动化控制技术和新材料应用等。

智能监测技术能够实时监测油气管道的运行状态，提前预警可能出现的问题。

自动化控制技术能够实现对储运过程的自动化控制，提高运输效率和安全性。

新材料应用能够提高设备的耐腐蚀性和抗压性，延长使用寿命。

油气储运安全培训目录•油气储运安全概述•油气储运安全基础知识•油气储运安全操作规程•油气储运安全风险控制•油气储运安全培训实践01油气储运安全概述油气储运过程中如果出现泄漏、爆炸等事故，会对现场人员和周边居民的生命安全造成严重威胁。

保障人员生命安全维护企业财产安全保障能源供应稳定油气储运设施是企业的重要资产，保障设施安全能够有效降低企业的经济损失。

油气是国家能源的重要组成部分，保障储运安全对于维护能源供应稳定具有重要意义。

030201油气储运安全的重要性油气储运设施的管道、阀门等部位可能出现泄漏，导致环境污染和资源浪费。

泄漏风险油气属于易燃易爆物质，在储运过程中如果遇到火源或高温环境，可能引发爆炸事故。

爆炸风险油气储运过程中的运输环节存在交通事故风险，可能造成人员伤亡和财产损失。

交通事故油气储运过程中的风险通过培训使员工充分认识到油气储运安全的重要性，增强安全意识。

提高员工安全意识培训使员工熟悉并掌握油气储运过程中的安全操作规程和应急处置措施。

掌握安全操作规程通过培训提高员工的安全素质和应急处理能力，从而降低事故发生的概率。

减少事故发生安全培训的目的和意义02油气储运安全基础知识油气储运的工艺流程从油田或生产单位收集油气，并进行初步处理。

将处理后的油气储存在储罐或其他设施中。

通过管道、车辆或船舶将油气运输到目的地。

将油气产品配送到终端用户或销售点。

油气采集储存运输配送国家制定了一系列法律法规，规范油气储运行业的安全和环保要求。

油气储运的法律法规与标准法律法规03油气储运安全操作规程油气储运作业的安全操作遵循安全操作规程在进行油气储运作业时，应严格遵守相关安全操作规程，确保作业过程的安全可控。

防止静电和火花油气储运过程中，应采取有效措施防止静电和火花的产生，以避免引发火灾或爆炸事故。

防止泄漏和溢油油气储运设备应保持密封良好，防止油气的泄漏和溢油，以减少环境污染和安全风险。

及时维修保养发现设备故障或问题时，应及时进行维修保养，避免设备带病运转和事故的发生。

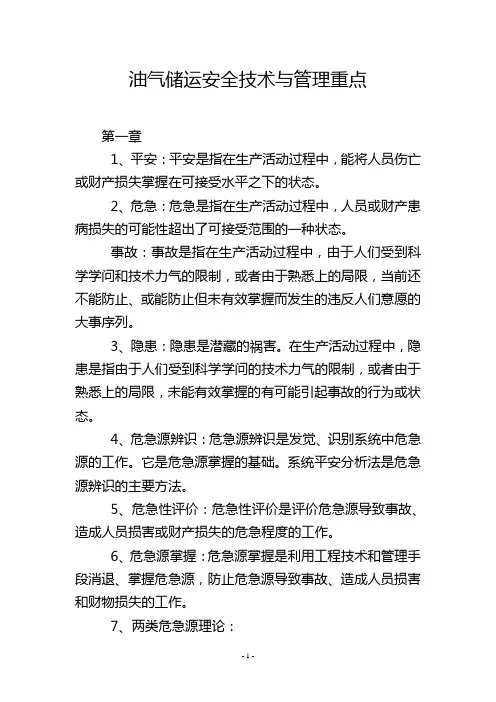

油气储运安全技术与管理重点第一章1、平安：平安是指在生产活动过程中，能将人员伤亡或财产损失掌握在可接受水平之下的状态。

2、危急：危急是指在生产活动过程中，人员或财产患病损失的可能性超出了可接受范围的一种状态。

事故：事故是指在生产活动过程中，由于人们受到科学学问和技术力气的限制，或者由于熟悉上的局限，当前还不能防止、或能防止但未有效掌握而发生的违反人们意愿的大事序列。

3、隐患：隐患是潜藏的祸害。

在生产活动过程中，隐患是指由于人们受到科学学问的技术力气的限制，或者由于熟悉上的局限，未能有效掌握的有可能引起事故的行为或状态。

4、危急源辨识：危急源辨识是发觉、识别系统中危急源的工作。

它是危急源掌握的基础。

系统平安分析法是危急源辨识的主要方法。

5、危急性评价：危急性评价是评价危急源导致事故、造成人员损害或财产损失的危急程度的工作。

6、危急源掌握：危急源掌握是利用工程技术和管理手段消退、掌握危急源，防止危急源导致事故、造成人员损害和财物损失的工作。

7、两类危急源理论：第一类危急源：依据能量意外释放论，把系统中存在的、可能发生意外释放的能量或危急物质称为第一类危急源。

常见的：产生、供应能量的装备设备；是人体或物体具有较高时能的装置设备场所；能量载体；一旦失控可能产生巨大能量的装置设备场所；一旦失控可能发生能量蓄积或突然释放的装置设备场所；危急物质；生产加工储存危急物质的装置设备场所；人体一旦与之接触将导致人体能量以外释放的物质其次类危急源：在很多因素的简单作用下约束限制能量的掌握措施可能失效，能量屏蔽可能被破而发生事故。

导致约束、限制能量措施失效或破的各种担心全因素为其次类危急源。

包括人、物、环境三个方面。

第一类危急源在事故时释放出的能量是导致人员损害或财物损失的能量主体，打算事故后果的严峻程度；其次类危急源消失的难易打算事故发生的可能性大小。

8、平安检查表平安检查表是一份进行平安检查和诊断的清单。

由一些有阅历的、对工艺过程、检查设备和作业状况熟识的人员，实现对检查对象共同进行具体分析、充分争论、列出检查项目和检查要点并编制成表。

V- _# e1 V( Y- W第一章油品性质1、石油产品储存注意事项有哪些？1）要及时检查油罐是否有泄漏。

答：（2）防止油品超温突沸、乳化造成油品变质。

（v# + r, k3 J; W 串油。

3（）防止由于检查不细而跑、冒、U/ Z q7 n2、石油产品的特点是什么？答：石油产品的特点是易燃、易爆、易产生静电和对人体有毒有害。

、石油主要由哪两种元素组成？3答：石油主要由碳和氢两种元素组成，它们占元素总量的。

，氢元素占11~14%其中碳元素占96~99%，83~87%( N N4 \3 ]3 b4、炼油厂的主要生产特点？）易3（）高温；（4（5）高压；）易爆；（1答：（）易燃；2）易中毒。

6! J! @7 o9 L7 @/ S（腐蚀；、石油产品的闪点高低对储运有何影响？5答：从闪点高低可鉴定出油品发生火灾的危险性。

因为闪点是有火灾危险出现的最低温度，闪点愈低，燃料愈易燃，火灾危险性也愈大。

所以按闪点的高低可确定其运送储存和使& m% _; ]8 }: c用的各种防火安全措施。

．第二章安全生产$ M E) S3 U0 M0 R6、如何预防油罐冒顶事故的发生？）加强责任心，勤检尺、勤检查、勤联系、勤了解收1（答：要加强现场检查，当油罐油位接近安全高度时，油情况；（2））切勿过于（及时切换罐；3）及时掌握收油的变化情况；（4依赖液位计，出现液位异常时，应引起注意，必要时上罐检) y. ?9 P) r! ?/ x' [, 尺，以防液位计卡住失灵，造成冒罐。

d* `3 }- B8 L4 C' `% s: m. X: 、油罐为什么要定期检尺？7T* a漏、1答：（）定期检尺能及时发现罐内油量的变化，防止跑、）掌握油罐活动时的收付量，串、冒等意外事故的发生。

（2）判断油罐加热器、冷却器是否有泄判断收付是否正常；3（漏现象。

* C) z8 i/ A2 q4 X* `: e( r8、用侧深量油尺进行空距测量时，油高值如何确定？为止。

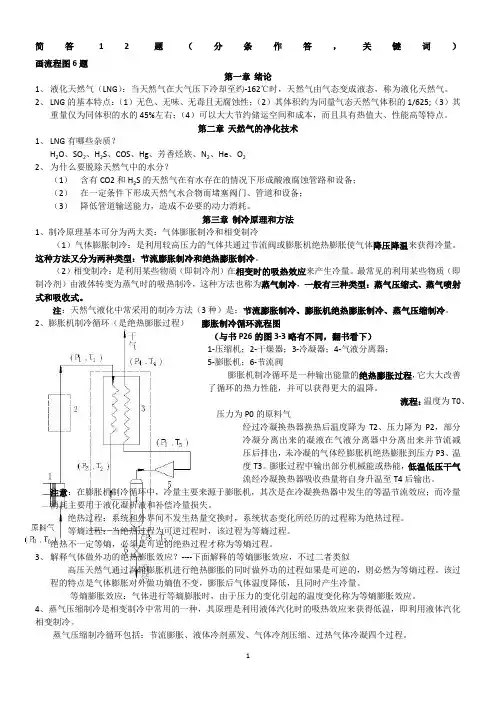

简答12题（分条作答，关键词）画流程图6题第一章绪论1、液化天然气（LNG）：当天然气在大气压下冷却至约-162℃时，天然气由气态变成液态，称为液化天然气。

2、LNG的基本特点：（1）无色、无味、无毒且无腐蚀性；（2）其体积约为同量气态天然气体积的1/625;（3）其重量仅为同体积的水的45%左右；（4）可以大大节约储运空间和成本，而且具有热值大、性能高等特点。

第二章天然气的净化技术1、LNG有哪些杂质？H2O、SO2、H2S、COS、Hg、芳香烃族、N2、He、O22、为什么要脱除天然气中的水分？（1）含有CO2和H2S的天然气在有水存在的情况下形成酸液腐蚀管路和设备；（2）在一定条件下形成天然气水合物而堵塞阀门、管道和设备；（3）降低管道输送能力，造成不必要的动力消耗。

第三章制冷原理和方法1、制冷原理基本可分为两大类：气体膨胀制冷和相变制冷（1）气体膨胀制冷：是利用较高压力的气体共通过节流阀或膨胀机绝热膨胀使气体降压降温来获得冷量。

这种方法又分为两种类型：节流膨胀制冷和绝热膨胀制冷。

（2）相变制冷：是利用某些物质（即制冷剂）在相变时的吸热效应来产生冷量。

最常见的利用某些物质（即制冷剂）由液体转变为蒸气时的吸热制冷，这种方法也称为蒸气制冷，一般有三种类型：蒸气压缩式、蒸气喷射式和吸收式。

注：天然气液化中常采用的制冷方法（3种）是：节流膨胀制冷、膨胀机绝热膨胀制冷、蒸气压缩制冷。

2、膨胀机制冷循环（是绝热膨胀过程）膨胀制冷循环流程图（与书P26的图3-3略有不同，翻书看下）1-压缩机；2-干燥器；3-冷凝器；4-气液分离器；5-膨胀机；6-节流阀膨胀机制冷循环是一种输出能量的绝热膨胀过程，它大大改善了循环的热力性能，并可以获得更大的温降。

流程：温度为T0、压力为P0的原料气经过冷凝换热器换热后温度降为T2、压力降为P2，部分冷凝分离出来的凝液在气液分离器中分离出来并节流减压后排出，未冷凝的气体经膨胀机绝热膨胀到压力P3、温度T3。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改石油天然气油气储运安全技术(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes石油天然气油气储运安全技术(最新版)一、管道线路1.管道线路的布置及水工保护输油气管道路由的选择，应结合沿线城市、村镇、工矿企业、交通、电力、水利等建设的现状与规划，以及沿线地区的地形、地貌、地质、水文、气象、地震等自然条件，并考虑到施工和日后管道管理维护的方便，确定线路合理走向。

输油气管道不得通过城市水源地、飞机场、军事设施、车站、码头。

因条件限制无法避开时，应采取必要的保护措施并经国家有关部门批准。

输油气管道管理单位应设专人定期对管道进行巡线检查．及时处理输油气管道沿线的异常情况。

埋地输油气管道与地面建(构)筑物的最小间距应符合GB50251和GB50253规定。

埋地输油气管道与高压输电线平行或交叉敷设时，其安全间距应符合GB50061和GB50253规定；与高压输电线铁塔避雷接地体安全距离不应小于20m．因条件限制无法满足要求时，应对管道采取相应的防霄保护措施，且防雷保护措施不应影响管道的阴级保护效果和管道的维修；与高压输电线交叉敷设时，距输电线20m范围内不应设置阀室及可能发生油气泄露的装置。

埋地输油气管道与通信电缆平行敷设时，其安全间距不宜小于10m；特殊地带达不到要求的，应采取相应的保护措施；交叉时，二者净空间距应不小于0．5m。

且后建工程应从先建工程下方穿过。

埋地输油气管道与其他管道平行敷设时，其安全间距不宜小于10m；特殊地带达不到要求的，应采取相应的保护措施，且应保持两管道间有足够的维修、抢修间距；交叉时，二者净空间距应不小于O．5m，且后建工程应从先建工程下方穿过。

油⽓储运⼯程专业复习资料《油⽓储运⼯程》复习题⼀、名词解析（30分）：1、LNG，PNG , CNG , NGH（天然⽓⽔合物），IEALNG ：液化天然⽓ PNG ：管输天然⽓ CNG ：压缩天然⽓NGH：（天然⽓⽔合物） IEA：国际能源署2、系统安全所谓系统安全，是在系统寿命周期应⽤系统安全管理及系统安全⼯程原理，识别危险源并使其危险性减⾄最⼩，从⽽使系统在规定的性能、时间和成本围达到最佳的安全程度。

3、“油⽓储运”定义⼴义上讲：油和⽓的“储存”与“运输”,还应包括⽔以及处理。

狭义上讲：在⽯油⼯业它是连接产、运、销各环节的纽带，包括矿场油⽓集输及处理、油⽓的长距离运输、各转运枢纽的存储和装卸、终点分配油库（或配⽓站）的营销、炼油⼚和⽯化⼚的油⽓储运等。

4、安全⽣产管理所谓安全⽣产管理就是针对⼈们在安全⽣产过程中的安全问题，运⽤有效的资源，发挥⼈们的智慧，通过⼈们的努⼒，进⾏有关决策、计划、组织和控制等活动，实现⽣产过程中⼈与机器设备、物料环境的和谐，达到安全⽣产的⽬标。

5、风险管理风险管理：风险管理就是综合考虑事故（失效）的损失和控制事故发⽣所需花费的费⽤，以达到在可接受的风险的情况下，采取最经济有效的措施控制风险的⼀门学科。

6、长距离油⽓管道风险来源（四⼤类）第三⽅损坏、腐蚀、设计因素及误操作。

7、 SCADA系统SCADA系统：应⽤于长距离油⽓管道的计算机监控与数据采集系统。

8、顺序输送在同⼀管道，按⼀定顺序连续地输送⼏种油品，这种输送⽅式称为顺序输送。

10、顺序输送时产⽣混油的原因⼀是管道横截⾯上流速分布不均，使后⾏油品呈楔形进⼊前⾏油品中；⼆是管流体沿管道径向、轴向的紊流扩散作⽤。

11、天然⽓供⽓系统的组成⼀个完整的天然⽓供⽓系统通常由油⽓⽥矿场集输管⽹、天然⽓净化⼚、长距离⼲线输⽓管道或管⽹、城市输配⽓管⽹、储⽓库等⼏个⼦系统构成。

这些⼦系统既各有分⼯⼜相互连接成⼀个统⼀的⼀体化系统。

G充装分三次进行(首次充装）首次充装的车用钢瓶必须分三次进行充装：第一阶段：充装到5MPA，检漏仪进行气瓶检查，有无泄漏异常;第二阶段：充装到10 MPA，检漏仪进行气瓶检查，有无泄漏异常；第三阶段：充装到20 MPA，检漏仪进行气瓶检查，确认无泄漏异常后,引导车辆驶离加气站.2.“七不充装"车用气瓶充装前，充装单位应当对车用气瓶进行严格检查并且做好记录。

凡具有以下情况之一的车用气瓶，严禁充装：1)未经使用登记或者与使用登记证不一致的；2)超过检验期限的；3)定期检验不合格或者报废的；4)新瓶或者定期检验后的气瓶首次充装，未置换或者抽真空处理的；5)对气瓶及其燃气系统安全性有怀疑的;6)使用期限超过设计寿命的；7)燃气汽车司乘人员尚未离开车辆或者存在其他危及安全情况的。

G常见事故应急处理1)加气中密封圈爆圈2)拉断阀被加气汽车拉断3)加气机发生充气管冲掉、爆管，大量气体外泄4)加气机电磁阀关不严5)枪阀关不严6)加气过程中发生火情7)加气车辆发生爆炸4.加气中密封圈爆圈1)迅速关闭应急球阀，切断气源2)按停止键，关闭电磁阀3)关闭枪阀4)关闭加汽车辆进气阀门5)更换密封圈6)如产生火苗，及时扑灭5.液化天然气案例分析（原因分析）目测：加气站安全管理（最新）PPT 74-826.加油站“四懂四会”7.加油站消防预案的内容1)加油站的基本情况，包括消防设备、设施配置情况2)加油站消防组织3)灭火战斗分工4)灭火战斗方案8.灭火器材怎么配每2台加油机应设置不少于2只4kg手提式干粉灭火器、1只4kg手提式干粉灭火器和1只6L泡沫灭火器；加油机不足2台时按2台计算.地下储罐设35 kg推车式干粉灭火器1个。

当两种介质储罐的间距超过15m时，应分别设置。

一、二级加油站应配置灭火灭毯5块,沙子2m3，三级加油站应配置灭火灭毯2块,沙子2m3.9.防静电的措施1)油罐车卸油前必须有效接地2)经常检查加油枪胶管的静电导线3)不能向塑料桶直接灌注易燃油品4)作业人员应穿防静电工作服，以消除人体静电10.防冒油的措施为避免冒油事故的发生一是要准确计量空罐容量，确认是否能接卸完来油的数量。

生产技术辅导：油气储运安全技术（二）二、输油气站场1．一般规定输油气站的进口处，应设置明显的安全警示牌及进站须知。

对进人输油气站的外来人员应进行安全注意事项及逃生路线等应急知识的教育培训。

石油天然气站场总平面布置．应根据其生产工艺特点、火灾危险性等级功能要求，结合地形、风向等条件。

经技术经济比较确定。

石油天然气站场内的锅炉房、35kv及以上的变(配)电所、加热炉、水套炉等有明火或散发火花的地点，宜布置在站场或油气生产区边缘。

石油天然气站场总平面布置应符合下列规定：(1)可能散发可燃气体的场所和设施，宜布置在人员集中场所及明火或散发火花地点的全年最小频率风向的上风侧。

(2)甲、乙类液体储罐，宜布置在站场地势较低处，当受条件限制或有特殊工艺要求时，可布置在地势较高处，但应采取有效的防止液体流散的措施。

(3)当站场采用阶梯式竖向设计时，阶梯间应有防止泄漏可燃液体漫流的措施。

(4)天然气凝液，甲、乙类油品储罐组，不宜紧靠排洪沟布置。

2输油站(1)输油站的选址。

应满足管道工程线路走向的需要，满足工艺设计的要求；应符合国家现行的安全防火、环境保护、工业卫生等法律法规的规定；应满足居民点、工矿企业、铁路、公路等的相关要求。

应贯彻节约用地的基本国策，合理利用土地，不占或少占良田、耕地，努力扩大土地利用率，贯彻保护环境和水士保持等相关法律法规。

站场址应选定在地势平缓、开阔、避开人工填土、地震断裂带，具有良好的地形、地貌、工程和水文地质条件并且交通连接便捷、供电、供水、排水及职工生活社会依托均较方便的地方。

站场选址应避开低洼易积水和江河的干涸滞洪区以及有内涝威胁的地段；在山区，应避开山洪及泥石流对站场造成威胁的地段，应避开窝风地段；在山地、丘陵地区采用开山填沟营造人工场地时，应避开山洪流经的沟谷，防止回填土石方塌方、流失，确保站场地基的稳定；应避开洪水、湖水或浪涌威胁的地带。

(2)输油站场的消防。

石油天然气站场消防设施的设置，应根据其规模、油品性质，存储方式、储存温度及所在区域消防站布局及外部协作条件等综合因索确定。

石油天然气油气储运安全技术（二）3.管道穿跨越输油气管道通过河流时，应根据河流的水文、地质、水势、地形、地貌、地震等自然条件，及两岸的村镇、交通等现状，并考虑到管道的总体走向、日后管道管理维护的方便，选择合理的穿跨越位置。

考虑到输油气管道的安全性，管道通过河流、公路、铁路时宜采用穿越方式。

输油气管道跨越河流的防洪安全要求，应根据跨越工程的等级、规模及当地的水文气象资料等，合理选择设计洪水频率。

位于水库下游20 km范围内的管道穿跨越工程防洪安全要求，应根据地形条件、水库容量等进行防洪设计。

管道穿跨越工程上游20 km范围内若需新建水库，水库建设单位应对管道穿跨越工程采取相应安全措施。

输油气管道穿跨越河流、公路、铁路的钢管、结构、材料应符合国家现行的原油和天然气输送管道穿跨越工程设计规范的有关规定。

管道跨越河流的钢管、塔架、构件、缆索应选择耐大气环境腐蚀、耐紫外线、耐气候老化的材料做好防腐。

管道管理单位应根据防腐材料老化情况．制定跨越河流管道的维修计划和措施。

管道穿越河流时与桥梁、码头应有足够的间距。

穿越河流管段的埋深应在冲刷层以下，并留有充足的安全余量。

采用挖沟埋设的管道，应根据工程等级与冲刷情况的要求确定其埋深。

穿越河流管段防漂管的配重块、石笼在施工时．应对防腐层有可拄的保护措施。

每年的汛期前后，输油气管道的管理单位应对穿跨越河流管段进行安全检查，对不满足防洪要求的穿跨越河流管段应及时进行加固或敷设备用管段，对穿跨越河流臂段采用石笼保护时，石笼不应直接压在管道上方，宜排布在距穿越臂段下游10m左右的位置。

管道穿公路、铁路的位置，应避开公路或铁路站场、有职守道口、隧道．并应在管道穿公路、铁路的位置设立警示标志。

输油气管道穿越公路、铁路应尽量垂直交叉．因条件限制无法垂直交叉时，最小夹角不小于30°，并避开岩石和低洼地带。

输油气管道穿跨越河流上游如有水库，管道管理企业应与水利、水库单位取得联系，了解洪水情况．采取防洪措施。

四、管道监控与通信1．管道的监控输油⽓⽣产的重要⼯艺参数及状态，应连续检测和记录；复杂的油⽓管道应设置计算机监控与数据采集（SCADA）系统，对输油⽓⼯艺过程、输油⽓设备及确保安全⽣产的压⼒、温度、流量、液位等参数设置联锁保护和声光报警功能。

SCADA系统配置应采⽤双机热备⽤运⾏⽅式，络采⽤冗余配置，且在⼀⽅出现故障时应能⾃动进⾏切换。

重要场站的站控系统应采取安全可靠的冗余配置。

2．通信⽤于调控中⼼与站控系统之间的数据传输通道、通信接⼝应采⽤两种通信介质，双通道互为备⽤运⾏。

输油⽓站场与调控中⼼应设⽴专⽤的调度电话。

调度电话应与社会常⽤的服务、救援电话系统联。

3辅助系统SCADA系统以及重要的仪表检测控制回路应采⽤不间断电源供电。

在室内重要电⼦设备总电源的输⼊侧、室内通信电缆、模拟量仪表信号传输线和重要或贵重测量仪表信号线的输⼊侧应加装电源防护器。

五、管道清管管道清管应制定科学合理的清管周期，对于⾸次清管或较长时间没有清管的管道，清管前应制定清管⽅案。

对于结蜡严重的原油管道，应在清管前适当提⾼管道运⾏温度和输量，从管道的末站端开始逐段清管。

根据管道输送介质不同，控制清管器在管道中合理的运⾏速度，并做好相应的清管器跟踪⼯作。

发送清管器前，应检查本站及下站的清管器通过指⽰器。

清管器在管道内运⾏时，应保持运⾏参数稳定，及时分析清管器的运⾏情况，对异常情况应采取相应措施。

⽆特殊情况，不宜在清管器运⾏中途停输。

进⾏收发清管器作业时，操作⼈员不应正⾯对盲板进⾏操作。

从收球筒中取出清管器和排除筒内污油、污物、残液时，应考虑风向。

六、管道检测应按照国家有关规定对管道进⾏检测，根据检测结果和管道运⾏安全状况以及有关标准规范规定，确定管道检测周期。

实施管道内检测的管道，收发球筒的尺⼨在满⾜相应技术规范的基础上．还应满⾜内检测器安全运⾏的技术要求。

管道及其三通、弯头、阀门、运⾏参数等应符合有关技术规范并满⾜内检测器的通过要求。
