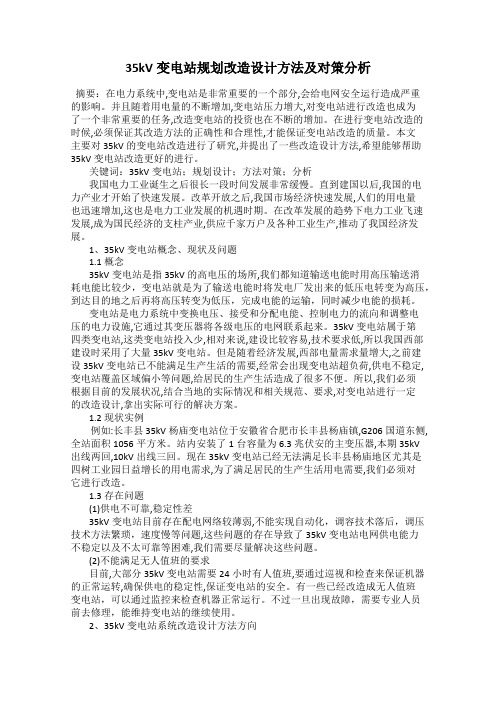

35kV变电站规划改造设计方法及对策分析摘要:在电力系统中,变电站是非常重要的一个部分,会给电网安全运行造成严重的影响。
并且随着用电量的不断增加,变电站压力增大,对变电站进行改造也成为了一个非常重要的任务,改造变电站的投资也在不断的增加。
在进行变电站改造的时候,必须保证其改造方法的正确性和合理性,才能保证变电站改造的质量。
本文主要对35kV的变电站改造进行了研究,并提出了一些改造设计方法,希望能够帮助35kV变电站改造更好的进行。
关键词:35kV变电站;规划设计;方法对策;分析我国电力工业诞生之后很长一段时间发展非常缓慢。
直到建国以后,我国的电力产业才开始了快速发展。
改革开放之后,我国市场经济快速发展,人们的用电量也迅速增加,这也是电力工业发展的机遇时期。
在改革发展的趋势下电力工业飞速发展,成为国民经济的支柱产业,供应千家万户及各种工业生产,推动了我国经济发展。
1、35kV变电站概念、现状及问题1.1 概念35kV变电站是指35kV的高电压的场所,我们都知道输送电能时用高压输送消耗电能比较少,变电站就是为了输送电能时将发电厂发出来的低压电转变为高压,到达目的地之后再将高压转变为低压,完成电能的运输,同时减少电能的损耗。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来。
35kV变电站属于第四类变电站,这类变电站投入少,相对来说,建设比较容易,技术要求低,所以我国西部建设时采用了大量35kV变电站。
但是随着经济发展,西部电量需求量增大,之前建设35kV变电站已不能满足生产生活的需要,经常会出现变电站超负荷,供电不稳定,变电站覆盖区域偏小等问题,给居民的生产生活造成了很多不便。
所以,我们必须根据目前的发展状况,结合当地的实际情况和相关规范、要求,对变电站进行一定的改造设计,拿出实际可行的解决方案。
1.2 现状实例例如:长丰县35kV杨庙变电站位于安徽省合肥市长丰县杨庙镇,G206国道东侧,全站面积1056平方米。

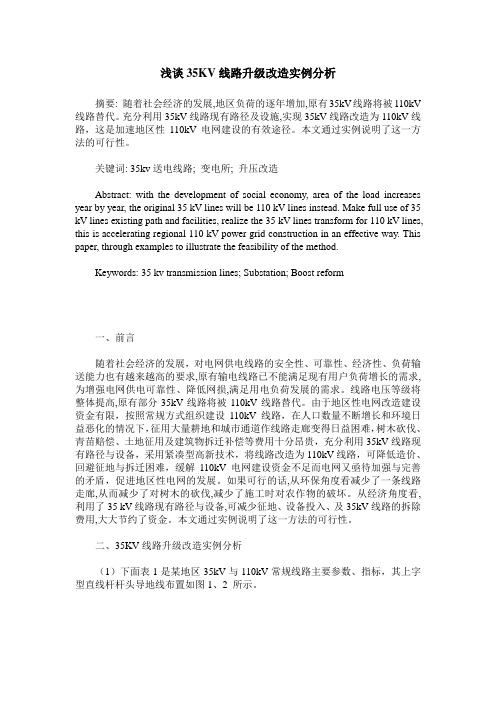

浅谈35KV线路升级改造实例分析摘要: 随着社会经济的发展,地区负荷的逐年增加,原有35kV线路将被110kV 线路替代。
充分利用35kV线路现有路径及设施,实现35kV线路改造为110kV线路,这是加速地区性110kV电网建设的有效途径。
本文通过实例说明了这一方法的可行性。
关键词: 35kv送电线路; 变电所; 升压改造Abstract: with the development of social economy, area of the load increases year by year, the original 35 kV lines will be 110 kV lines instead. Make full use of 35 kV lines existing path and facilities, realize the 35 kV lines transform for 110 kV lines, this is accelerating regional 110 kV power grid construction in an effective way. This paper, through examples to illustrate the feasibility of the method.Keywords: 35 kv transmission lines; Substation; Boost reform一、前言随着社会经济的发展,对电网供电线路的安全性、可靠性、经济性、负荷输送能力也有越来越高的要求,原有输电线路已不能满足现有用户负荷增长的需求, 为增强电网供电可靠性、降低网损,满足用电负荷发展的需求。
线路电压等级将整体提高,原有部分35kV线路将被110kV线路替代。
由于地区性电网改造建设资金有限,按照常规方式组织建设110kV线路,在人口数量不断增长和环境日益恶化的情况下,征用大量耕地和城市通道作线路走廊变得日益困难,树木砍伐、青苗赔偿、土地征用及建筑物拆迁补偿等费用十分昂贵,充分利用35kV线路现有路径与设备,采用紧凑型高新技术,将线路改造为110kV线路,可降低造价、回避征地与拆迁困难,缓解110kV电网建设资金不足而电网又亟待加强与完善的矛盾,促进地区性电网的发展。

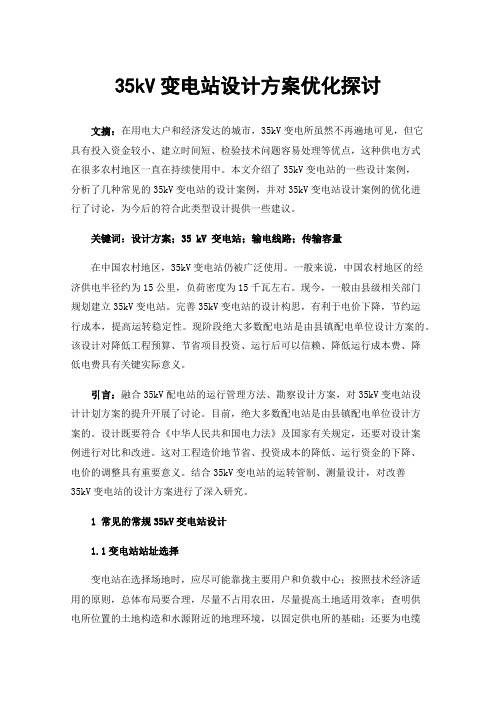

35kV变电站设计方案优化探讨文摘:在用电大户和经济发达的城市,35kV变电所虽然不再遍地可见,但它具有投入资金较小、建立时间短、检验技术问题容易处理等优点,这种供电方式在很多农村地区一直在持续使用中。
本文介绍了35kV变电站的一些设计案例,分析了几种常见的35kV变电站的设计案例,并对35kV变电站设计案例的优化进行了讨论,为今后的符合此类型设计提供一些建议。
关键词:设计方案;35 kV变电站;输电线路;传输容量在中国农村地区,35kV变电站仍被广泛使用。
一般来说,中国农村地区的经济供电半径约为15公里,负荷密度为15千瓦左右。
现今,一般由县级相关部门规划建立35kV变电站。
完善35kV变电站的设计构思,有利于电价下降,节约运行成本,提高运转稳定性。
现阶段绝大多数配电站是由县镇配电单位设计方案的。
该设计对降低工程预算、节省项目投资、运行后可以信赖、降低运行成本费、降低电费具有关键实际意义。
引言:融合35kV配电站的运行管理方法、勘察设计方案,对35kV变电站设计计划方案的提升开展了讨论。
目前,绝大多数配电站是由县镇配电单位设计方案的。
设计既要符合《中华人民共和国电力法》及国家有关规定,还要对设计案例进行对比和改进。
这对工程造价地节省、投资成本的降低、运行资金的下降、电价的调整具有重要意义。
结合35kV变电站的运转管制、测量设计,对改善35kV变电站的设计方案进行了深入研究。
1常见的常规35kV变电站设计1.1变电站站址选择变电站在选择场地时,应尽可能靠拢主要用户和负载中心;按照技术经济适用的原则,总体布局要合理,尽量不占用农田,尽量提高土地适用效率;查明供电所位置的土地构造和水源附近的地理环境,以固定供电所的基础;还要为电缆的出入提供足够的走线区域;供电站场所的部署要以安全可靠、经济实用、依法合规为前提,保证电网相关设施能顺利运行。
1.2常规设计方案按一般设计案例来说,主要适用室外装备和高压配电装备,室外多油断路器采用标准为20瓦左右。
35kv线路技改施工方案一、引言本文档旨在提供关于35kv线路技改施工方案的详细说明。
35kv线路技改施工是电力系统升级和改造中的重要环节,能够有效提升电力系统的运行效率和可靠性。
本方案将涵盖施工的流程、方法、安全措施等内容,以确保施工过程顺利进行。
二、施工概述35kv线路技改施工主要包括以下几个步骤:1.施工准备:明确施工的目标和需求,制定详细的施工计划,包括施工时间、施工人员、材料设备等。
2.线路调研:对现有的35kv线路进行详细的调研,包括线路的结构、材料、基础设施等情况的搜集和分析。
3.设计方案:根据线路调研的结果,进行设计方案的制定,包括线路改造的具体内容、改造后的线路结构等。
4.施工筹备:准备施工所需的人员、设备和材料,确保施工顺利进行。
5.线路改造:按照设计方案进行35kv线路的改造,包括杆塔、绝缘子、导线等的更换或修缮。
6.工程验收:对施工完成的线路进行验收,确保改造后的线路达到预期的运行要求和安全标准。
三、施工流程1.施工准备阶段–制定施工计划和时间安排。
–配置施工所需的人员、设备和材料。
–安排施工现场,并确保施工现场的安全。
2.线路调研阶段–对现有的35kv线路进行调研,记录线路的相关信息。
–分析线路的技术指标,确定需要改造的部分。
3.设计方案阶段–根据线路调研的结果,制定线路改造的设计方案。
–包括改造后线路的结构、组成部分的更换或修缮等内容。
4.施工筹备阶段–调拨人员和设备到施工现场。
–检查和准备施工所需的材料。
5.线路改造阶段–按照设计方案进行线路的改造。
–重点关注安全措施,确保施工人员的安全。
6.工程验收阶段–对改造后的线路进行验收。
–检查线路的各项技术指标是否满足要求。
–确保改造后的线路符合相关安全标准。
四、施工方法本方案中,35kv线路技改的施工方法主要涉及以下几个方面:1.杆塔更换:根据线路调研的结果,对需要更换的杆塔进行拆除和安装。
确保新杆塔的结构牢固、符合线路改造的要求。
35kV变电站一次和二次设备的技术改造分析摘要:现阶段,随着经济的发展,能源需求更是不断与日增长,尤其是对于电能而言,其廉价、清洁、可再生,在生产和生活中的应用更是广泛。
随着电能需求的不断增长,电力系统不断扩建,电网一次设备和二次设备之间的问题也不断凸显出来,对于其进行技术改造势在必行。
35kV变电站是电网系统中的重要组成,具有基础性地位,其良好运行直接与用户的用电安全息息相关。
为此,本文就以35kV变电站的技术改造为切入点,针对一次设备和二次设备的技术改造进行了探讨,希望能够对相关工作人员有所能启发。
关键词:35kV变电站;一次设备;二次设备;技术改造就当前的情况来看,电网中还存在数量相当多的老旧的35kV变电站,并处于疲惫运行中,但是,运行过程中难免存在许多缺陷,尤其是设计、安装、结构自身以及设备老化等方面,更是为电网的安全运行埋下了安全隐患。
即使是进行处理,但是,由于多种方面的原因,操作的复杂性明显,电网安全事故更加容易发生。
而传统变电站的二次系统主要由继电保护、就地监控、远动装置、滤波装置组成。
在实际应用中,按上述功能组织,相应的就有保护屏、控制屏、中央信号屏、滤波屏等设备。
每一个一次设备都与这些屏有关,因而,每个设备的电流互感器的二次侧都需要引到这些屏上;同样,断路器的跳、合闸操作回路,也需要连到保护屏、控制屏、远动屏及其它自动装置屏上。
此外,对同一个一次设备,在与之相应的各二次设备之间,保护与远动设备之间都有许多连线。
由于各设备安装在不同地点,因而变电站内电缆错综复杂。
基于变电站的特殊性,要求供电安全、可靠、经济,则供电网络需实行自动化控制。
为此,针对35kV变电站进行一次设备和二次设备的改造,是符合现代电网发展的重要措施,对于促进电网的可持续发展具有重要意义。
一、35kV变电站一次设备和二次设备现状分析随着时间的推移,电力系统不断发展,变电站日益呈现自动化的发展趋势,就目前的情况来看,变电站基本上实现计算机控制、微机继电保护,并实现了安全的自动装置,以及一次设备和二次设备的信息交流。
35kv改造工程施工方案一、工程概况本工程为35千伏输电线路改造工程,主要包括线路的杆塔改造、绝缘子的更换、电缆的接头改造等内容。
本次改造旨在提高输电线路的安全可靠性和供电质量,力争尽快完成,并达到预期目标。
二、施工方案1.方案选择本工程方案选择采用组装式塔架,用光缆代替公共电线。
具体方案如下:•将原有的输电线路绝缘子全部更换成污染等级更高的复合动力绝缘子,以提高输电线路的可靠性。
•采用光缆代替公共电线,光缆的传输性能更稳定,且不易受到外界电磁干扰。
•将原有的钢制塔架全部更换为组装式塔架,组装式塔架具有拆装方便、外形美观、耐腐蚀等优点。
•选用高质量电缆接头,以确保电缆接头的可靠性。
•确保施工期间对周边环境影响最小。
2.施工计划本施工方案分为主要工程、次要工程和辅助工程三部分。
具体安排如下:1.主要工程–更换绝缘子:预计工期2周–更换钢制塔架:预计工期4周–更换电缆接头:预计工期2周–光缆铺设:预计工期6周2.次要工程–加强原有杆塔的基础:预计工期3周–新建组装式塔架:预计工期4周–光缆桥架安装:预计工期3周3.辅助工程–垃圾清理:预计工期1周–环境恢复:预计工期1周三、施工方案的技术难点本次改造工程的技术难点主要在于更换钢制塔架和组装式塔架的接口处理。
具体方案如下:1. 接口处处理在组装式塔架接口处,设计了特殊的接口处理方案。
采用沿轴向旋转的接口,将波导不合格的问题排除。
接口处并使用液晶填补,增加接口处的强度,有效解决了过去在接口处理过程中波导不合格的问题。
2. 塔架拆装塔架拆装过程中,需要注意保护塔身表面的涂层,在安装过程中避免划伤或损伤塔身表面。
在进行塔架重装时,需要使用钢丝绳等工具来协助完成。
四、安全措施施工过程中,首要考虑安全因素。
具体措施如下:•确保施工人员具备相关技能,并经过岗前培训•严格遵守安全操作规程,如安全带、安全桶等•在施工现场设置警告标志牌,确保施工现场的安全•确保施工过程中的电源安全,如防止电源漏电问题五、施工图纸•塔架组装式连接结构图纸•光缆布线图纸•绝缘子更替施工图纸六、结论本篇文档所提出的35kv改造工程施工方案旨在提高输电线路的安全可靠性和供电质量。
范县35千伏仲龙线输电工程典型经验案例摘要:近年来,我国电力事业发展较快,国民的生活水平逐渐提高。
本文主要以35千伏仲龙线为例,分析了其施工设计原则以及施工方法。
关键词:35千伏;输电工程;分析引言在电网中输电线路是其最重要的组成部分之一,它不只是分配与输送电能的载体,还可以把多个电网进行连接,形成一个电力系统。
电网发生故障的诱因是输线路出现故障,电力线路某一个部位一旦发生了问题,就会出现连锁反应,继而对电网整个系统的运行产生影响,因此保证能够安全的运行输电线路是整个电网安全运行的保障,确保输电线路的安全运行以及保护电力设施是维护输电线路重点的工作之一。
1、工程实例范县南临黄河、北依山东。
近年来,范县南部的几个乡镇利用沿黄的有利条件,积极开展水稻种植,在增加收入的同时也为我们电网建设增加了很大的难度。
由于稻田区在小麦收割完成后就需要放水、插秧种稻,所以范县的农网改造工程有效施工时间集中在12月份至来年的5月份以前。
范县2011年农网改造升级工程35千伏仲龙线路新建工程,线路长度12.7千米,全线共84基杆塔,总投资380万元。
35千伏仲龙线途径范县杨集、陈庄、龙王庄3个乡镇,全部属于稻田区;特别是要经过陈庄乡万亩荷塘,其莲藕种植面积已达到2万余亩以上,更是给工程施工增加了难以想象的难度。
2、范县35千伏输电线路设计概述范县在进行农网改造以施工之时,其设计的原则包括有1.1、遵循输电线路相关设计原则在35kV输电线路施工设计之前,首先需要对所选的输电线路所在地进行实际勘测,并对测量结果进行有效记录,以此作为35kV输电线路设计的依据。
由于测量结果直接影响着输电线路设计的合理性与科学性,因此勘测时要求工作人员认真对待。
其次,输电线路定位桩的位置应与周边建筑物保持至少10m的距离,与公路保持至少15m的距离,与相关通讯设施保持至少20m的距离,另外对于烂泥地或者是流沙较为严重的地区应避开,它们会影响输电线路的建设施工,同时在设置定位桩时还要注意定位桩不能够设置在滑坡或者是陡坡上。
35kV输电线路改进策略1. 背景随着我国经济的快速发展,电力需求不断增长,35kV输电线路作为电力系统的重要组成部分,其运行效率和可靠性对整个电力系统的稳定运行有着举足轻重的影响。
然而,在实际运行过程中,35kV输电线路存在一些问题,如线路老化、故障率较高等,这些问题制约了电力系统的高效运行。
为了提高35kV输电线路的运行质量和可靠性,本文提出了针对性的改进策略。
2. 改进策略2.1 强化线路维护与检修1. 制定科学的线路维护计划,确保线路设备得到定期检查和维护。
2. 加强线路通道管理,及时清除通道内的障碍物,确保线路安全运行。
3. 对老化严重的设备进行更换,提高设备的运行质量。
2.2 提升线路自动化水平1. 安装智能监控系统,实时监测线路运行状态,提前发现并处理潜在问题。
2. 推广应用故障诊断技术,提高故障检测和定位的准确性。
2.3 优化线路运行参数1. 合理调整线路的运行电压,降低线路损耗。
2. 优化无功补偿方案,提高线路的功率因数。
2.4 提高线路抗故障能力1. 加强线路绝缘水平,降低故障发生的风险。
2. 增加备份设备,提高线路的可靠性。
2.5 强化人才培养与技术培训1. 加强输电线路专业人才的培养,提高运维团队的整体素质。
2. 定期组织技术培训,提升运维人员对新技术、新设备的理解和应用能力。
3. 结论本文针对35kV输电线路在实际运行过程中存在的问题,提出了强化线路维护与检修、提升线路自动化水平、优化线路运行参数、提高线路抗故障能力以及强化人才培养与技术培训等改进策略。
实施这些策略将有助于提高35kV输电线路的运行质量和可靠性,为我国电力系统的高效稳定运行提供保障。
1概述 (1)1.1设计的内容 (1)1.2设计目的 (1)1.3设计原则 (1)235KV典型设计依据 (2)2.1设计依据性文件 (2)2.2主要规程规范 (2)3模块划分 (3)3.1电压等级 (3)3.2线路回路数 (3)3.3地形条件 (3)3.4气象条件 (3)3.5海拔高度 (3)3.6导线 (3)3.7杆塔类型 (3)4主要技术要求及方法 (4)4.1设计气象条件 (4)4.2导线的选择 (4)4.3避雷线选择 (5)4.4拉线选择 (6)4.5底、拉、卡盘的选择 (6)4.6绝缘配合及防雷保护 (6)4.7金具 (9)4.8对地距离及交叉跨越 (10)5杆塔规划及技术要求 (11)5.1砼杆 (11)5.2铁塔 (12)5.3钢管杆 (12)5.3.1钢管杆使用限定条件 (12)5.3.2杆型规划 (12)6主要技术特点 (13)6.1适应性好 (13)6.2安全可靠性高 (13)6.3杆塔系列齐全和使用条件合理 (14)6.4杆塔结构优化 (14)6.5体现了国家电网公司的企业文化特征 (14)6.6充分重视了对环境保护的要求 (14)16.7可提供高质量、高水平的服务 (14)7综合效益分析 (15)7.1安全因素分析 (15)7.2经济效益分析 (15)8典型设计使用总体说明 (15)8.1应用注意事项 (15)8.2典型设计文件 (16)8.3输电线路杆塔标示牌悬挂要求 (16)8.4杆型选用方法 (17)21概述推行输电线路工程典型设计,是公司立足改革发展全局提出的加强电网建设的重要举措,是实施集团化运作、集约化发展、精细化管理,多、快、好、省建设坚强新疆电网的有效途径。
35kV输电线路工程典型设计对进一步规范线路工程管理,提高线路工程质量,提高城乡供电可靠性,宣传“国家电网”品牌、树立良好的企业形象,实施公司服务“三农”等意义重大。
1.1设计的内容从输电线路的本体造价构成讲,主要由基础、导、地线及杆塔三部分构成。
浅谈35KV线路升级改造实例分析摘要: 随着社会经济的发展,地区负荷的逐年增加,原有35kv线路将被110kv线路替代。
充分利用35kv线路现有路径及设施,实现35kv线路改造为110kv线路,这是加速地区性110kv电网建设的有效途径。
本文通过实例说明了这一方法的可行性。
关键词: 35kv送电线路; 变电所; 升压改造
abstract: with the development of social economy, area of the load increases year by year, the original 35 kv lines will be 110 kv lines instead. make full use of 35 kv lines existing path and facilities, realize the 35 kv lines transform for 110 kv lines, this is accelerating regional 110 kv power grid construction in an effective way. this paper, through examples to illustrate the feasibility of the method.
keywords: 35 kv transmission lines; substation; boost reform
中图分类号: tm726文献标识码:a文章编号:
一、前言
随着社会经济的发展,对电网供电线路的安全性、可靠性、经济性、负荷输送能力也有越来越高的要求,原有输电线路已不能满足现有用户负荷增长的需求, 为增强电网供电可靠性、降低网损,满足用电负荷发展的需求。
线路电压等级将整体提高,原有部分
35kv线路将被110kv线路替代。
由于地区性电网改造建设资金有限,按照常规方式组织建设110kv线路,在人口数量不断增长和环境日益恶化的情况下,征用大量耕地和城市通道作线路走廊变得日益困难,树木砍伐、青苗赔偿、土地征用及建筑物拆迁补偿等费用十分昂贵,充分利用35kv线路现有路径与设备,采用紧凑型高新技术,将线路改造为110kv线路,可降低造价、回避征地与拆迁困难,缓解110kv电网建设资金不足而电网又亟待加强与完善的矛盾,促进地区性电网的发展。
如果可行的话,从环保角度看减少了一条线路走廊,从而减少了对树木的砍伐,减少了施工时对农作物的破坏。
从经济角度看,利用了35 kv线路现有路径与设备,可减少征地、设备投入、及35kv线路的拆除费用,大大节约了资金。
本文通过实例说明了这一方法的可行性。
二、35kv线路升级改造实例分析
(1)下面表1是某地区35kv与110kv常规线路主要参数、指标,其上字型直线杆杆头导地线布置如图1、2 所示。
图135kv带架空地线导线布置图
图235kv带架空地线导线布置图
(2)35kv送电线路升级为110kv送电线路的技术要点
①塔头间隙。
从表1可以看出35kv送电线路与110kv送电线路在“带电部分与杆塔构件、拉线、脚钉的最小间隙”一项中相差较
大,35kv上横担长度仅有1m长,无法满足升为110kv间隙不小于
1.00m的要求,理应更换。
但由于35kv送电线路档距较小,一般只有160~180m,其直线杆上的荷载较小,经论证,将原横担缩短并在上
面安装fsw-110/8型复合横担,可较好地解决导线对杆身间隙和上
导线对下横担拉杆间隙均不小于1.00m的难题,由于导线直接挂在
横担上,导线在杆身附近几乎没有风偏,所以改装后的杆头很易满
足内过电压和运行电压这两气象条件下的间隙要求。
②距离验算。
从表1可以看出,35kv送电线路与110kv送电线路在对地距离及对所跨越的电力线路交跨距离上没有差别。
在原35kv 线路横担位置不再下移的基础上,由于升为110kv时没有用绝缘子,而是使用复合横担,没有了悬垂串长度(35kv悬垂串长在0.75m左右),导线对地距离有所增加,为此,只要原线路满足对地距离的要
求就无需验算升压后导线对地距离。
但导线与建筑物间的最小垂直距离35kv送电线路比110kv送电线路小1,所以在原35kv送电线路跨越建筑物的部分,必须进行验算, 如不满足要求,应采取加杆、升杆或移杆等方法使其满足规程要求。
由于升压时采用的是复合横担, 在一定程度上减少了边导线的风偏, 但由于边导线与建筑物间的
最小距离35kv送电线路比110kv送电线路小1m,所以必须严格按电力行业标准dl/t5092-1999《110kv- 500kv架空送电线路设计技术规程》里的规定, 校核并严格满足边导线对建筑物的水平距离要求,以保证人身安全。
如不满足,也应采取加杆、升高或移位等必要的
措施予以保证。
转角杆、门型耐张双杆、跳引线对杆身等接地部件
的间隙值、导线对拉线的间隙值, 均可采用加吊引串或v型串,增加耐张串瓷瓶数量从而增加耐张串长度, 改变拉线位置等方式进
行改造, 使各带电部位与接地部件间隙值满足升压110kv不小于
1.00m的要求。
③导线线间距离。
“设计规程”第10.0.1规定, 对1000m以下档距,导线水平线间距离一般按下式计算:
d=0.4lk+u/110+0.65fc (1)
式中: d ——导线水平线间距离(m); lk ——悬垂绝缘子串长度(m);u——线路额定电压(kv); fc——导线最大弧垂(m)。
采用复合横担升压为110 kv 线路,悬垂绝缘子串长度lk为0m,按式(1) 计算结果的一半即d/2减去复合横担的长度(一般为1.26m)即为原35kv横担的保留长度,可适当加长,并使在同一侧的上下导线有一定的水平距离,形成上字形排列。
④导、地线间距离。
按照“设计规程”第9.0.10条和第9.0.9条“110kv送电线路宜沿全线架设避雷线;杆塔上避雷线对边导线的保护角一般采20°左右”的要求,需对原35kv不带地线直线杆杆头加装避雷线支架,支架高度为:
h1=(d上-d地)/tg20°(2)
式中: h1——加装支架高度(m); d上——上导线挂点与杆中心距离(m); d地——地线挂点与杆中心距离(m);由于原35kv带地线直线杆地线对边导线的保护角是按30°设计的, 所以杆头也需加
装的避雷线支架, 加装高度为:
h2= h1-1.8(3)
式中: h2——加装支架高度(m)。
沿全线架设避雷线, 并按下式校验档距中央导线与避雷线的距离:
s≥0.012l+1 (4)
式中: s——导线与避雷线间的距离(m);l——档距(m)。
三、结论
综上所述,将常规35kv升压为110kv线路,在技术上完全可行。
充分利用现有35kv送电线路设施及路径改造升压为110kv送电线路,既可避免35kv送电线路拆除实现原有资产保值增值,又可避免土地征用、砍伐树木提高环保意识,并节省大量资金,一般情况下改造升压费用仅为新建线路的1/4 左右,经济效益相当可观,是加速
地区性110kv电网建设与完善的有效途径。
参考文献:
[1]能源部东北电力设计院.电力工程高压送电线路设计手册.
北京:水利电力出版社,1991
[2]刘继.电气装置的过电压保护.北京:水利电力出版社,1986
注:文章内所有公式及图表请以pdf形式查看。
