等高线地形图的综合判读和应用

浅谈等高线地形图的判读和应用等值线内容是高考地理的重要组成部分，它包括等高线、等深线、等温线、等压线等等，虽然各类等值线的特征、判读有差异，但万变不离其宗，本文仅以近几年来高考地理试题中出现频率较高的等高线为例，谈谈其判读和应用，以期对备考中的老师和同学产生一点启迪，达举一反三，触类旁通之功能。

一、等高线的基本特征1.同线等高:同一条等高线上的海拔高度相同，相邻两条等高线，其高差也相同。

2.等高距全图一致:等高距即相邻两条等高线之间的高度差。

图上所有标注高度均为海拔高度，单位为米。

“0米”表示海平面，正值表示高出海平面，负值表示低于海平面。

3.等高线均为闭合曲线:闭合圈有大有小，小圈在本图内闭合，如盆地或山地。

大圈在图中看不到闭合，而中断在图框边上（这是因为受测绘区范围的限制），但一定会在相邻的拼接起来的多张图幅中闭合。

4.等高线一般不相交、不重合，但有时也会看到重合，这说明该处是陡崖。

5.等高线疏密反映坡度的陡缓：”密陡疏缓”，即等高线密表示山坡陡，等高线疏表示山坡缓。

6.等高线与山脊线或山谷线垂直相交。

山脊线为流域的分水线，山谷线为河流的集水线。

7.等高线向高值处弯曲的部分为山谷，可能有小河分布；等高线向低值处弯曲的部分为山脊；相邻两个山顶的中间部分为鞍部，鞍部是山谷线最高处,山脊线最低处；多条等高线重叠处为陡崖。

8.示坡线表示坡度降低的方向：在等高线图上画着的垂直于等高线的“短直线”，叫示坡线，它总是指向坡度降低的方向，故又叫做降坡线。

9.从山顶向四周，等高线先密后疏，为“凹形坡”；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。

10.特殊的或规则的等高线地图：往往是火山、沙丘，或者是由人类活动造成的，如梯田、大坝等。

二、等高线地形图的判读根据等高线的基本特征，可以完成等高线地形图的基本判读，一般有以下五种基本方法：1.等高线延伸方向：等高线延伸方向为地形走向，与等高线垂直方向为坡度最陡方向，如果是谷地则为水流方向。

等高线地形图的判读与应用等高线地形图是一种重要的地图类型，也是历年高考的高频考点，因为它可以充分考查学生的空间概念、空间想象以及分析计算能力。

要突破等高线地形图这一难点，需要理解等高线地形图的基本特征，掌握判读技巧，达到灵活应用。

一、等高线地形图的特征1.同一条等高线上的各点等高，并以海平面作为零米（要诀：同线等高）2.等高距（指两条相邻等高线之间的高度差）全图一致（要诀：同图等距）3.两条等高线绝不能相交一般情况下，同一地点不会有两个高度。

但在垂直壁立的峭壁悬崖，等高线可以重合。

（要诀：重叠为崖）4.等高线疏密反映坡度缓陡等高线稀疏的地方表示缓坡，密集的地方表示陡坡。

（要诀：密陡疏缓）5.等高线与山脊线或山谷线垂直相交等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。

等高线穿过山谷线（或集水线）时，向上游弯曲，成反V字形。

即等高线凸向低处则为山脊；等高线凸向高处则为山谷。

（要诀：凸低为脊、凸高为谷）6.相邻等高线间的地点海拔取值介于两等高线数值之间（要诀：大于小数、小于大数）7.两条等高线之间的闭合曲线，内部数值大小遵循“大于大数或小于小数”的法则（要诀：大于大数或小于小数）二、等高线地形图的判读1. 判读海拔高度和气温（1）某地在某条等高线上，即可读出该地的海拔高度。

（2）若不在等高线上，则此处海拔是一个范围。

（3）每升高100米，气温下降0.6℃。

2. 两条等高线之间的闭合区域：利用“大于大数或小于小数”原则如果闭合等高线的高度值与两侧等高线中的较低高度值相等，则闭合区域内的高度低于其等高线的高度值；如果闭合等高线的高度值与两侧等高线中的较高高度值相等，则闭合区域内的高度高于其等高线的高度值。

如右图为等高线地形图，A区域高度小于700米，则为洼地；B区域高度大于900米，则为山丘。

3. 判别地势可根据海拔判别。

有的等高线地形图上没有数据，而是用示坡线表示。

示坡线也叫降坡线，表示降坡方向即总是指向海拔较低的方向。

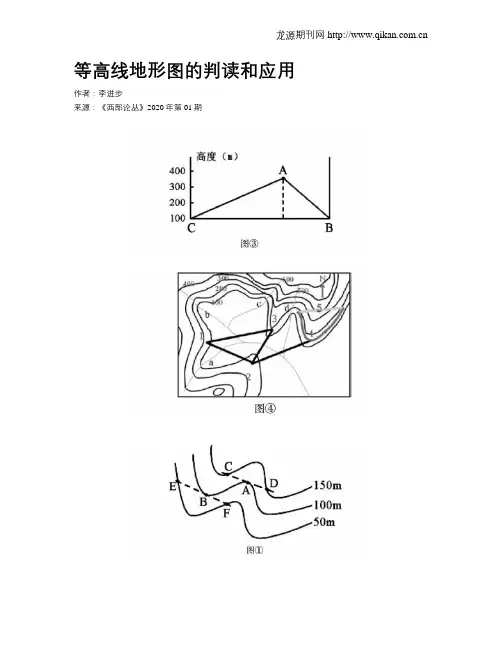

等高线地形图的判读和应用作者：李进步来源：《西部论丛》2020年第01期19世纪末，红河谷里的藏族人抓到了两个英国人，搜出来一些画有许多密集线条的图纸，他们说是捉蝴蝶的，图纸上画的是蝴蝶。

藏族人收留了他们，而且还和他们成了朋友。

但这几张“蝴蝶”图后来却带来了侵略的英国军队。

这些“蝴蝶”图就是等高线地形图。

等高线地形图的判读和应用是初中地理学习的重难点之一。

下面，从以下几方面分析等高线地形图的判读和应用。

一、等高线地形图的判读1、根据等高线特征，判断山地不同部位的名称（1）山顶：也称山峰。

等高线地形图中，等高线数值中部高四周低，则中部为山顶。

（2）山脊：等高线地形图中，等高线由高处向低处凸出的地方。

如图中A处。

（3）山谷：等高线地形图中，等高线由低处向高处凸出的地方。

如图中B处。

（4）盆地：等高线地形图中，等高线数值中部低四周高，则中部为盆地。

（5）鞍部：等高线地形图中，两个山顶之间的过渡部分。

（6）陡崖：等高线地形图中，等高线重合的地方。

（7）陡坡与缓坡：同一等高线地形图中，等高线密集处为陡坡;等高线稀疏处为缓坡。

不同等高线地形图中，要根据比例尺确定。

2、图解法理解主要地形山脊与山谷的判断是学习的难点。

判断时可采用画切线法，即可准确无误地辨别出山脊或山谷。

如图①所示：过A和B点分别向两侧作一条直虚线，比较A、B、C、D四点的海拔。

图中A点海拔为100米，其两侧的C、D两点海拔均为150米，可见是中间低、两边高，即可判定A位于山谷。

同样，图中B点海拔为100米，其两侧的E、F两点海拔均为50米，可见中间高、两边低，即可判定C为山脊。

图①陡坡和缓坡：如图②和图③。

图②中A、C之间和A、B之间的高度差相同，均为250米，A、C之间等高线稀疏，A、B之间等高线密集， A、C之间水平距离长，A、B之间水平距离短。

用图③表示出来，它们之间的坡度差异非常明显。

图②图③二、等高线地形图的应用1、计算海拔和相对高度以及两地间的气温差等高线地形图中，在同一等高线上的海拔相同。

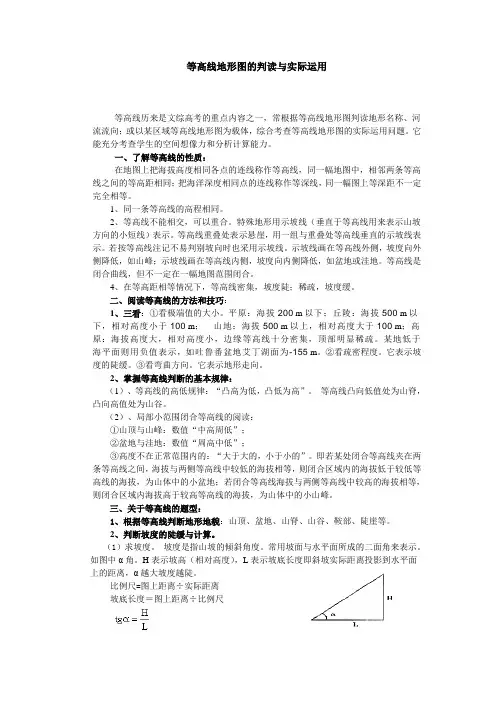

等高线地形图的判读与实际运用等高线历来是文综高考的重点内容之一，常根据等高线地形图判读地形名称、河流流向；或以某区域等高线地形图为载体，综合考查等高线地形图的实际运用问题。

它能充分考查学生的空间想像力和分析计算能力。

一、了解等高线的性质：在地图上把海拔高度相同各点的连线称作等高线，同一幅地图中，相邻两条等高线之间的等高距相同；把海洋深度相同点的连线称作等深线，同一幅图上等深距不一定完全相等。

1、同一条等高线的高程相同。

2、等高线不能相交，可以重合。

特殊地形用示坡线（垂直于等高线用来表示山坡方向的小短线）表示。

等高线重叠处表示悬崖，用一组与重叠处等高线垂直的示坡线表示。

若按等高线注记不易判别坡向时也采用示坡线。

示坡线画在等高线外侧，坡度向外侧降低，如山峰；示坡线画在等高线内侧，坡度向内侧降低，如盆地或洼地。

等高线是闭合曲线，但不一定在一幅地图范围闭合。

4、在等高距相等情况下，等高线密集，坡度陡；稀疏，坡度缓。

二、阅读等高线的方法和技巧：1、三看：①看极端值的大小。

平原：海拔200 m以下；丘陵：海拔500 m以下，相对高度小于100 m；山地：海拔500 m以上，相对高度大于100 m；高原：海拔高度大，相对高度小，边缘等高线十分密集，顶部明显稀疏。

某地低于海平面则用负值表示，如吐鲁番盆地艾丁湖面为-155 m。

②看疏密程度。

它表示坡度的陡缓。

③看弯曲方向。

它表示地形走向。

2、掌握等高线判断的基本规律：（1）、等高线的高低规律：“凸高为低，凸低为高”。

等高线凸向低值处为山脊，凸向高值处为山谷。

（2）、局部小范围闭合等高线的阅读：①山顶与山峰：数值“中高周低”；②盆地与洼地：数值“周高中低”；③高度不在正常范围内的：“大于大的，小于小的”。

即若某处闭合等高线夹在两条等高线之间，海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于较低等高线的海拔，为山体中的小盆地；若闭合等高线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于较高等高线的海拔，为山体中的小山峰。

班级姓名学号第一季度第三季度★课前预习学案★【学习目标】1、学会计算海拔和相对高度。

2、根据等高线能认识不同的地形部位。

3、理解等高线的绘制原理和基本特征。

4、结合等高线的基本特征及地形判断，学会运用等高线地形图解决实际问题的方法。

【自主学习】一、等高线地形图的概述1．海拔和相对相对高度海拔：某点到的垂直距离叫绝对高度（海拔）相对高度：地面某点高出另一点的叫相对高度。

2.等高线：在地图上，把相同的各点连成的线就是等高线。

同一等高线的点，海拔高度。

坡度相同的地方，等高线间距；坡缓的地方，等高线；坡陡的地方，等高线。

等高线向海拔较的方向凸出为山脊，也称分水岭；等高线向海拔较的方向凸出为山谷。

3、地形剖面图：将等高线地形平面图转绘成地形剖面图，剖面图的垂直比例尺水平比例尺，可以直观地表示地面上某条线段上的地势的起伏和坡度的陡缓二、五种基本地形1、人们通常把陆地地形分为、、、、五种基本地形2、平原的高原的共同特点是；不同的是平原海拔较，一般在，而高原海拔较，边缘比较。

3、山地和丘陵的共同特点是；不同的是山地较，海拔多在，坡度较，沟谷较深，而丘陵较，相对高度一般不超过米。

4、盆地四周多被山地或高原环绕，相对低平。

【预习检测】1、在分层设色地形图上蓝色越深，则表示海洋深度（）A、越深B、还要视具体情况而定C、越浅D、不深不浅2、地图上泰山的标高是1524米，这个高度是（）A、高度B、相对高度C、海拔高度D、一般高度3、我国陆地最低处的地方吐鲁番盆地在海平面以下155米，它与世界最高峰珠穆朗玛峰（8848米）的相对高度是（）A、8693米B、9003米C、8690米D、9000米1高二地理学案教师寄语：不经历风雨怎能见彩虹，加油，目标就在前方！4、在等高线地形图上，下列叙述正确的是（）A、等高线向高处凸出时则为山谷B、等高线向低处凸出时则为山谷C、等高线呈闭合的地区，表示的是山地D、同一条等高线标高各段不等★课内探究学案★探究知识点一：等高线的基本特征1、等高线的基本特征请同学们仔细观察下面的等高线地形图，归纳等高线的基本特征。

等高线地形图的判读及应用等值线图是中学地图中较为普遍的一种专题地图，常见的有等高线图、等温线图、等降水量线图、等压线图等。

是历年高考的必考内容。

一、等高线图的判读与应用用等高线表示的地形一般有：山顶、山脊、山谷、鞍部、陡崖、缓坡、陡坡和洼地，但容易忽视的是利用等高线数值来判断山地、丘陵、高原等地形类型。

（一）判读规律1 ．根据等高线地形图的数值（海拔高度）大致判断地形类型。

①海拔在200 米以下一般为平原。

②海拔在500 米以下，相对高度小于100 米为丘陵。

③海拔在500 米以上，相对高度在100 米以上为山地。

④海拔在500 米以上，相对高度小，等高线在边缘部分十分密集，而顶部稀疏为高原。

2 ．当等高线是封闭的曲线时，凡内高外低的为山顶，如图一中A 处，凡外高内低的为洼地，如图一 B 处。

3 ．凡等高线重合，并用锯齿状表示的为陡崖，如图一中的C 处。

悬崖的相对高度可用公式计算：（n-1）d≤H<(n+1)d（n为重合的等值线条数，d为相邻两条等值线数值差）。

4 ．两个山顶之间的两组等高线相对凸出部分表示的鞍部，如图一中的 D 处。

5 ．等高线从高出向低处凸出的为山脊，最大弯曲处的连线是脊线，也叫分水岭，如图一中的MN 。

6 ．等高线从低处向高处凸出的为山谷，等高线最大弯曲处连线就是山谷线，也叫集水线，如图一中的HI 。

7 ．等高线密集处为陡坡，如图一中的E 处，等高线稀疏处为缓坡，如图一中的F 处。

注意判断坡度时还要看比例尺、等值线的等距值等。

8 ．有的等高线地形图上没有数据，而是用示坡线表示。

如图二A 为山顶，图三B 处为盆地。

（二）实际应用1．判断地形、地貌，如：平原，高原，丘陵，盆地，鞍部，山脊，山谷，悬崖等2.、判断坡的陡、缓3.、计算高差，估算某点高度，算悬崖高度，计算温差（n－1）×⊿h≤H＜(n﹢1)×⊿h4、判断地势，及河流流向5、绘制等高线剖面图，视线障碍问题；①地形剖面图的绘制基本方法：A确定剖面线：在等高线地形图上，选出需要了解的区间并定出两个端点。

等高线地形图的判读与应用等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结，希望对学生有所帮助。

一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。

结论：中间高两侧低——山脊；中间低两侧高——山谷。

方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。

结论：凸高为谷，凸低为脊。

战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

三、有关定量计算1．相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2．悬崖绝对高度的计算（1）悬崖崖顶的绝对高度：大≤H＜大＋Δd 大：指重合等高线中高度最大的。

（2）悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。

理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。

高中地理知识点专题练习一等高线地形图判读及应用【点拨高考】等高线地形图是地面上海拔相等的各点所连成的闭合曲线图，是反映区域特征的主要形式。

主要考查等高线的数值变化规律、疏密分布特点及其对应的地形类型和地势变化等知识。

试题中多以虚拟区域或具体区域为背景材料，考查不同区域的地形差异及其对人类生产(工农业生产、交通等)、生活的影响。

【知识梳理】一、等高线地形图中地形部位及特点二、等高线地形图的五个基本特征（1）同线等高。

（2）等高距一般全图一致。

（3）等高线一般不能相交(D处等高线重合处形成陡崖)。

（4）等高线的疏密反映坡度陡缓，密陡疏缓。

（5）示坡线指示地势降低的方向，如图中C处附近的短线。

三、等高线地形图的相关计算1．两地间相对高度的计算公式：H相＝H高－H低或(n－1)d＜H＜(n＋1)d，其中n为两点之间等高线条数，d为等高距。

2．陡崖高度的计算（1）陡崖崖顶的绝对高度：H大≤H顶＜H大＋d。

图示崖顶为400 m≤H顶＜500 m。

（2）陡崖崖底的绝对高度：H小－d＜H底≤H小。

图示崖底为0＜H底≤100 m。

（3）陡崖的相对高度：(n－1)d≤ΔH＜(n＋1)d。

图示陡崖的相对高度为300 m ≤ΔH＜500 m。

(说明：n为重合的等高线条数，d为等高距，H大为重合等高线中海拔最高的，H小为重合等高线中海拔最低的。

)3．闭合等高线的计算闭合等高线计算遵循“大于大的，小于小的”规律。

4.计算两地的温差已知某地的气温和两地间的相对高度，根据对流层气温垂直递减率(0.6 ℃/100 m)可计算两地间的气温差异：T＝(0.6 ℃×H相)/100 m。

5．地形坡度的计算与判断坡度由垂直相对高度/水平距离来确定。

两点相对高度可根据两点等高线计算，水平距离可根据图中比例尺与两点图上距离计算。

（1）同一幅等高线地形图上在同一幅等高线地形图上，等高线稀疏的地方坡度较缓，等高线密集的地方坡度较陡。

原因：同一幅图中，等高线密集的地方，单位距离的高差大(相同距离内高度差大)，坡度陡。

等高线地形图的特点、判读方法及应用一、等高线图的基本特点1、同一条等高线上高度相等。

2、等高距全图一致。

3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。

4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。

5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。

6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V”字形。

7、示坡线表示坡降方向，它总是指向海拔较低的方向。

二、判读方法（一）判读等高线的数值。

1、计算两点的相对高度和温度差。

读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）。

2、估算陡崖的相对高度。

等高线重叠或相交的地方，表示为陡崖。

陡崖的相对高度为：（n-1）d≤h＜（n+1）d其中n为两地不同等高线的条数，d为等高距。

3、判别局部小范围闭合等高线的高度。

如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。

4、计算两点相对高度的范围。

（1）确定两点的海拔高度的范围。

（2）确定最大可能值和最小可能值。

（二）判读等高线的形状特征。

1、根据等高线疏密，判断坡度陡缓。

等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。

2、等高线的数值由中心向四周降低，表示为山地或丘陵。

3、等高线的数值由中心向四周升高，表示为盆地。

4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线。

5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线。

6、相邻两个小山顶之间呈马鞍型的低地部位为鞍部，也叫垭口。
