实验一 半波振子天线仿真设计

HFSS天线仿真实验报告半波偶极子天线设计通信0905杨巨U2009138922012-3-7半波偶极子天线仿真实验报告一、实验目的1、学会简单搭建天线仿真环境的方法，主要是熟悉HFSS软件的使用方法2、了解利用HFSS仿真软件设计和仿真天线的原理、过程和方法3、通过天线的仿真，了解天线的主要性能参数，如驻波比特性、smith圆图特性、方向图特性等4、通过对半波偶极子天线的仿真，学会对其他类型天线仿真的方法二、实验仪器1、装有windows系统的PC一台2、HFSS13.0软件3、截图软件三、实验原理1、首先明白一点：半波偶极子天线就是对称阵子天线。

2、对称振子是中间馈电，其两臂由两段等长导线构成的振子天线。

一臂的导线半径为a，长度为l。

两臂之间的间隙很小，理论上可以忽略不计，所以振子的总长度L=2l。

对称振子的长度与波长相比拟，本身已可以构成实用天线。

3、在计算天线的辐射场时，经过实践证实天线上的电流可以近似认为是按正弦律分布。

取图1的坐标，并忽略振子损耗，则其电流分布可以表示为：式中，Im为天线上波腹点的电流；k=w/c为相移常数、根据正弦分布的特点，对称振子的末端为电流的波节点；电流分布关于振子的中心店对称；超过半波长就会出现反相电流。

4、在分析计算对称振子的辐射场时，可以把对称振子看成是由无数个电流I(z)、长度为dz的电流元件串联而成。

利用线性媒介中电磁场的叠加原理，对称振子的辐射场是这些电流元辐射场之矢量和。

电流元I(z)dz所产生的辐射场为图2 对称振子辐射场的计算如图2 所示，电流元I(z)所产生的辐射场为其中5、方向函数四、实验步骤1、设计变量设置求解类型为Driven Model 类型，并设置长度单位为毫米。

提前定义对称阵子天线的基本参数并初始化2、创建偶极子天线模型，即圆柱形的天线模型。

其中偶极子天线的另外一个臂是通过坐标轴复制来实现的。

3、设置端口激励半波偶极子天线由中心位置馈电，在偶极子天线中心位置创建一个平行于YZ面的矩形面作为激励端口平面。

实验三、半波振子天线仿真设计一、实验目的1、熟悉HFSS软件设计天线的基本方法2、利用HFSS软件仿真设计以了解半波振子天线的结构和工作原理3、通过仿真设计掌握天线的基本参数频率、方向图、增益等。

二、预习要求1、熟悉天线的理论知识。

2、熟悉天线设计的理论知识。

三、实验原理与参考电路3.1天线介绍天线的定义用来辐射和接收无线电波的装置。

天线的作用将电磁波能量转换为导波能量或将导波能量转换为电磁波能量。

3.1.1天线的基本功能天线应尽可能多的将导波能量转变为电磁波能量要求天线是一个良好的开放系统其次要与发射机或接收机良好匹配1、天线应使电磁波能量尽量集中于需要的方向2、对来波有最大的接收3、天线应有适当的极化以便于发射或接收规定极化的电磁波4、天线应有只够的工作带宽3.1.2天线的分类1、按用途分通信天线、广播电视天线、雷达天线等2、按工作波长分长波天线、中波天线、短波天线、超短波天线、微波天线等3、按辐射元分线天线和面天线3.1.3天线的技术指标大多数天线电参数是针对发射状态规定的以衡量天线把高频电流能量转变成空间电波能量以及定向辐射的能力。

1 天线方向图及其有关参数所谓方向图是指在离天线一定距离处辐射场的相对场强归一化模值随方向变化的曲线图。

如图1所示。

若天线辐射的电场强度为Erθφ把电场强度绝对值写成601IErfr式式中I为归算电流对于驻波天线通常取波腹电流Im作为归算电流fθφ为场强方向函数。

因此方向函数可定义为260/ErfIr式为了便于比较不同天线的方向性常采用归一化方向函数用Fθφ表示即yzrOxmaxmax3EfFfE式图1 方向图球坐标系式中f maxθφ为方向函数的最大值Emax 为最大辐射方向上的电场强度Eθφ为同一距离θφ方向上的电场强度。

通常采用两个互相垂直的平面方向图来表示。

A E平面所谓E平面就是电场强度矢量所在并包含最大辐射方向的平面B H平面所谓H平面就是磁场强度矢量所在并包含最大辐射方向的平面。

实验一 半波振子天线的制作与测试一、实验目的1、掌握50欧姆同轴电缆与SMA 连接器的连接方法。

2、掌握半波振子天线的制作方法。

3、掌握使用“天馈线测试仪”测试天线VSWR 和回波损耗的方法。

4、掌握采用“天馈线测试仪” 测试电缆损耗的方法。

二、实验原理（1）天线阻抗带宽的测试 测试天线的反射系数（S 11），需要用到公式（1-1）：)ex p(||011θj Z Z Z Z S A A Γ=+-=（1-1）根据公式（1-1），只要测试出来的|Γ|值低于某个特定的值，就可以说明在此条件下天线的阻抗Z A 接近于所要求的阻抗Z 0（匹配），在天线工程上，Z 0通常被规定为75Ω或者50Ω，本实验中取Z 0=50Ω。

天线工程中通常使用电压驻波比（VSWR ）ρ以及回波损耗（Return Loss ，RL ）来描述天线的阻抗特性，它们和|Γ|的关系可以用公式（1-2）和（1-3）描述：||1||1Γ-Γ+=ρ（1-2）|)lg(|20Γ-=RL [dB]（1-3）对于不同要求的天线，对阻抗匹配的要求也不一样，该要求列于表1-1中。

表1-1 工程上对天线的不同要求（供参考）天线带宽驻波系数ρ的要求 反射系数|Γ|的要求 反射损耗RL 的要求 窄带（相对带宽5%以下）ρ≤1.2或1.5|Γ|≤0.09或0.2 ≥21dB 或14dB 宽带（相对带宽20%以下） ρ≤1.5或2 |Γ|≤0.2或0.33≥14dB 或10dB 超宽带ρ≤2或2.5，甚至更大 |Γ|≤0.33或0.43≥10dB（2）同轴电缆的特性阻抗本实验采用50欧姆同轴电缆，其外皮和内芯为金属，中间填充聚四氟乙烯介质（相对介电常数 2.2r ε=）。

其特性阻抗计算公式如下：060ln r b Z a ε⎛⎫=⎪⎝⎭（1-4）式中 a ——内芯直径； b ——外皮内直径。

三、实验仪器（1）Anritsu S331D天馈线测试仪图1-1 Anritsu S331D天馈线测试仪表1-2 Anritsu S331D天馈线测试仪主要性能指标参数名称参数值频率范围25MHz-4000MHz频率分辨率100kHz输出功率< 0dBm回波损耗范围0.00-54.00dB（分辨率：0.01dB）驻波比范围0.00-65.00 （分辨率：0.01）（2）50欧姆同轴电缆、SMA连接器、热塑管、直径2.5mm和0.5mm铜丝、泡沫（用于支撑和固定天线）和酒精棉等。

实验一：天线技术仿真【实验目的】1、学会简单搭建天线仿真环境的方法，主要是熟悉Matlab软件的使用方法；2、了解对称振子基本原理；3、了解振子长度与波长的关系；4、通过天线的仿真，了解天线的方向图特性；【实验内容】1. 创建天线仿真模型；2. 分析天线的辐射场；3. 对天线的二维、三维方向图进行仿真；【实验仪器】1、装有windows系统的PC一台2、Matlab软件3、截图软件【实验原理及相关知识】1. 对称振子天线的辐射场对称振子天线是一种经典的、迄今为止使用最广泛的天线,特别是半波对称振子天线。

单个半波对称振子可单独使用或作为抛物面天线的馈源,也可采用多个半波对称振子组成各种天线阵。

图1 对称振子天线如图 1 所示，对称振子天线由两根长度均为的细导线构成。

由于中心馈电，所以在振子两臂上的电流是对称的，且呈正弦分布，并在上、下端点趋近于零，振子上的电流分布可表示为(1)式中为轴坐标的绝对值，为电流幅值，为振子长度的一半。

不同长度的对称振子上的电流分布如图2所示。

λ/2 3λ/4 λ 3λ/2图2 对称振子的电流如图 1 所示，在振子上距对称原点为处取一长度元，当 足够小时， 上流动的电流均匀分布且相位相同，可视为一个电偶极子，其远区辐射电场为'0'sin sin ()2jkRI dE jk l z edz Rθθλ-=- (2)为求得对称振子天线的辐射电场，可对式 (2) 进行积分运算，为保证积分能在简单的情况下进行，先对式 (2) 中变量进行分析。

式中的积分变量是 ，式中也随 变化，是 的函数，这样被积函数显得有点复杂，为此，可做些近似处理，在的情况下，射线与在振子附近可视为平行的射线，因此(3)在远区，由于和的值差别极小，因此在式 (2) 的分母中，可用 代替 ，但在相位项中 与 的微小差距将会引起较大的相位差，因此必须考虑式 (3) 给出的近似关系。

故式 (2) 变为(4)对式 (4) 进行积分得到利用积分公式得到对称振子天线的辐射电场(5)同理，可获得对称振子天线的辐射磁场(6)可见，对称振子天线的方向性函数为(7)(a)(b)(c) (d)图 3对称振子的方向图图 3 给出了四种不同长度的对称振子天线的方向图，可以看出当振子总长度小于1个波长时，天线的辐射场中没有副瓣。

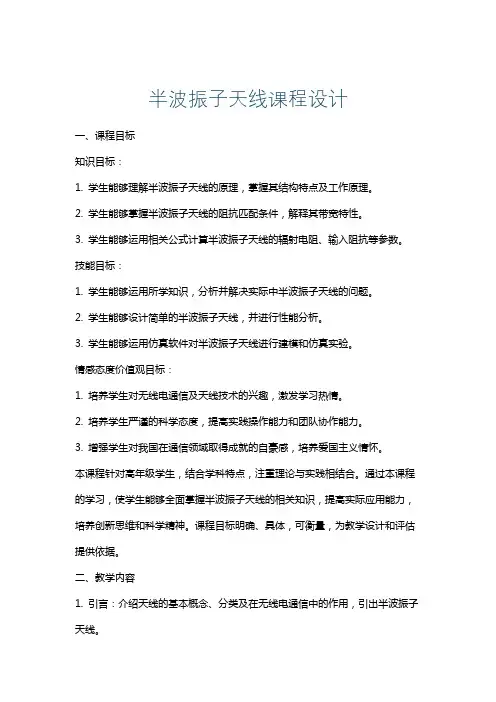

半波振子天线课程设计一、课程目标知识目标：1. 学生能够理解半波振子天线的原理，掌握其结构特点及工作原理。

2. 学生能够掌握半波振子天线的阻抗匹配条件，解释其带宽特性。

3. 学生能够运用相关公式计算半波振子天线的辐射电阻、输入阻抗等参数。

技能目标：1. 学生能够运用所学知识，分析并解决实际中半波振子天线的问题。

2. 学生能够设计简单的半波振子天线，并进行性能分析。

3. 学生能够运用仿真软件对半波振子天线进行建模和仿真实验。

情感态度价值观目标：1. 培养学生对无线电通信及天线技术的兴趣，激发学习热情。

2. 培养学生严谨的科学态度，提高实践操作能力和团队协作能力。

3. 增强学生对我国在通信领域取得成就的自豪感，培养爱国主义情怀。

本课程针对高年级学生，结合学科特点，注重理论与实践相结合。

通过本课程的学习，使学生能够全面掌握半波振子天线的相关知识，提高实际应用能力，培养创新思维和科学精神。

课程目标明确、具体，可衡量，为教学设计和评估提供依据。

二、教学内容1. 引言：介绍天线的基本概念、分类及在无线电通信中的作用，引出半波振子天线。

2. 理论知识：- 半波振子天线的结构、工作原理和特点。

- 阻抗匹配原理，解释半波振子天线的带宽特性。

- 辐射电阻、输入阻抗的计算方法。

3. 实践操作：- 设计简单的半波振子天线，分析其性能。

- 利用仿真软件（如ADS、CST等）进行半波振子天线的建模和仿真实验。

4. 应用拓展：- 探讨半波振子天线在实际通信系统中的应用。

- 分析半波振子天线与其他类型天线的优缺点对比。

教学内容参考教材相关章节，确保科学性和系统性。

教学大纲明确，包括理论教学与实践操作相结合，进度安排合理。

具体教学内容如下：1. 引言（第1章）2. 理论知识（第2章）3. 实践操作（第3章）4. 应用拓展（第4章）三、教学方法本课程采用多种教学方法，旨在激发学生的学习兴趣，提高学生的主动性和实践能力。

1. 讲授法：教师通过生动的语言、丰富的案例，系统讲解半波振子天线的理论知识，使学生掌握基本概念、原理和计算方法。

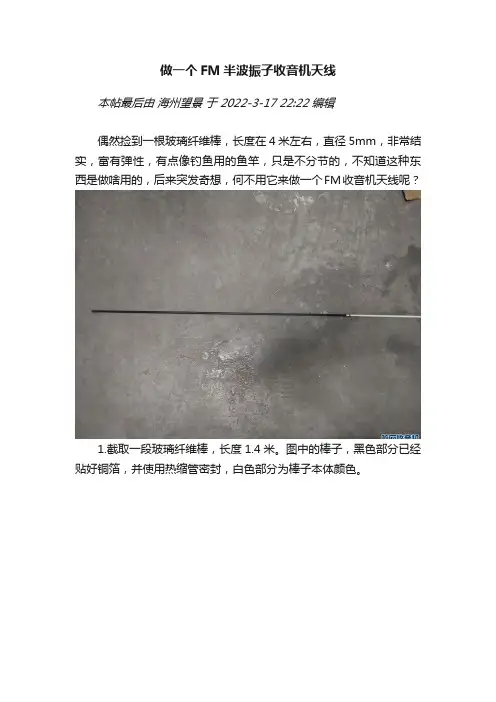

做一个FM半波振子收音机天线
本帖最后由海州望景于 2022-3-17 22:22 编辑
偶然捡到一根玻璃纤维棒，长度在4米左右，直径5mm，非常结实，富有弹性，有点像钓鱼用的鱼竿，只是不分节的，不知道这种东西是做啥用的，后来突发奇想，何不用它来做一个FM收音机天线呢？
1.截取一段玻璃纤维棒，长度1.4米。

图中的棒子，黑色部分已经贴好铜箔，并使用热缩管密封，白色部分为棒子本体颜色。

2.找来一卷铜箔胶带
3.截取铜箔胶带，长度70厘米。

4.找来一段PPR管，长度1米左右，外径25mm.使用直径5mm 钻头打孔，将玻璃纤维棒穿过PPR管，另一头水平粘贴铜箔胶带，这里是水平粘贴，不是缠绕，缠绕不好控制粗细，不美观。

然后使用热缩管密封。

5.剥开同轴电缆
6.将同轴电缆使用焊锡直接焊接在铜箔胶带上。

因为是铜箔，非常好焊接。

7.巴伦制作，非常简单，使用同轴电缆，绕直径10-20厘米4-5圈即可，我这里使用直径15厘米绕了5圈。

8.天线接头做防水处理。

使用AB胶密封即可。

9.天线架设到楼顶的PVC通风管上，为了防雷，离墙面以上仅30厘米，远低于旁边的水箱和晾衣杆。

开机试验，能收到30几个电台，使用收音机自带拉杆天线能收到17个电台。

这里接了一个鳄鱼夹子，没有做F头，因为手里的收音机都不支持天线输入。

10.金业SP-109插卡音箱也能收到30个电台，收音效果和德生R9702的差别不大，金业的这个是DSP的，德生的是二次变频机。

二次变频主要对短波电台有用，天线虽然能增加短波电台的接收，但是附近干扰太严重，本底噪音会非常大，收听效果不太好。

课程名称电磁场与电磁波学院通信工程年级 2010 级专业通信班姓名 X X X学号 X X X时间 X X X一、实验目的：1、熟悉HFSS软件设计天线的基本方法；2、利用HFSS软件仿真设计以了解天线的结构和工作原理；3、通过仿真设计掌握天线的基本参数：频率、方向图、增益等。

二、实验仪器：1、HFSS软件三、实验原理：1、天线是用金属导线、金属面或其他介质材料构成一定形状，架设在一定空间，将从发射机馈给的视频电能转换为向空间辐射的电磁波能，或者把空间传播的电磁波能转化为射频电能并输送到接收机的装置。

2、天线能把传输线上传播的导行波变换成在无界媒介中传播的电磁波，或者进行相反的变变换。

在无线电设备中用来发射或接收电磁波的部件。

无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。

此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。

一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。

同一天线作为发射或接收的基本特性参数是相同的。

这就是天线的互易定理。

四、 实验步骤：1、根据个人在班级的序号N ，设计一个工作频率为()[]GHz N f 102.020-⨯+=的41波长单极子天线，所用导线的直径为mm R 10=，长度为mm L 0的天线。

2、以频率上的长度0L 为基准，讨论当天线长度为()mm L 20±时，天线的谐振频率、带宽和方向图的变化。

3、在频率0f 上，讨论当天线直径0R 为mm 2和mm 3时，天线的谐振频率、带宽和方向图的变化。

4、结合工作生活实际，谈谈对天线的认识。

5、仿真图形如下：五、实验过程原始记录（数据、图表、计算等）：1、频率为2.44GHz，L=L0，R0=1mm①谐振频率：②三维方向图：③二维方向：2、频率为2.44GHz，L=（L0-2）mm，R0=1mm①谐振频率：②二维方向：3、频率为2.44GHz，L= (L0+2) mm，R0=1mm①谐振频率：②二维方向：4、频率为2.44GHz，L=L0，R0=2mm①谐振频率：②二维方向：六、实验结果及分析：由频率为2.44GHz，R0=1mm，L分别为L0、L0-2）mm、(L0+2) mm时的谐振频率曲线可以看出：①当天线长度小于初始长度L时，带宽的上下限截止频率都有所变大，但是带宽的大小无太大变化。

实验一 半波振子天线仿真设计一、 实验目的：1、 熟悉HFSS 软件设计天线的基本方法；2、 利用HFSS 软件仿真设计以了解半波振子天线的结构和工作原理； 通过仿真设计掌握天线的基本参数：频率、方向图、增益等。

预习要求熟悉天线的理论知识。

熟悉天线设计的理论知识。

实验原理与参考电路 天线介绍天线的定义：用来辐射和接收无线电波的装置。

天线的作用：将电磁波能量转换为导波能量，或将导波能量转换为电磁波能量。

天线的基本功能天线应尽可能多的将导波能量转变为电磁波能量，要求天线是一个良好的开放系统，其次要与发射机(或接收机)良好匹配;天线应使电磁波能量尽量集中于需要的方向， 对来波有最大的接收;天线应有适当的极化，以便于发射或接收规定极化的电磁波; 天线应有只够的工作带宽; 天线的分类按用途分：通信天线、广播电视天线、雷达天线等;按工作波长分：长波天线、中波天线、短波天线、超短波天线、微波天线等; 按辐射元分：线天线和面天线; 天线的技术指标大多数天线电参数是针对发射状态规定的，以衡量天线把高频电流能量转变成空间电波能量以及定向辐射的能力。

天线方向图及其有关参数所谓方向图，是指在离天线一定距离处，辐射场的相对场强 (归一化模值)随方向变化的曲线图。

如图1所示。

若天线辐射的电场 强度为E (r ,θ,φ)，把电场强度（绝对值）写成60(,,(,)1I E r f rθϕθϕ=式式中I 为归算电流，对于驻波天线，通常取波腹电流I m 作为归算电流； f (θ,φ)为场强方向函数。

因此，方向函数可定义为(,,)(,)260/E r f I rθϕθϕ=式为了便于比较不同天线的方向性，常采用归一化方向函数，用F (θ,φ)表示，即max max(,)(,)(,)3(,)E f F f E θϕθϕθϕθϕ==式图1 方向图球坐标系式中，f max (θ,φ)为方向函数的最大值；E max 为最大辐射方向上的电场强度;E (θ,φ)为同一距离(θ,φ)方向上的电场强度。

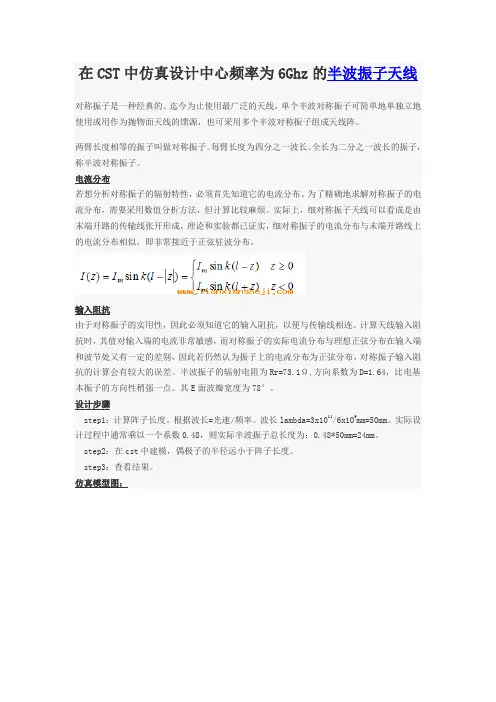

在CST中仿真设计中心频率为6Ghz的半波振子天线对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子。

电流分布若想分析对称振子的辐射特性，必须首先知道它的电流分布。

为了精确地求解对称振子的电流分布，需要采用数值分析方法，但计算比较麻烦。

实际上，细对称振子天线可以看成是由末端开路的传输线张开形成，理论和实验都已证实，细对称振子的电流分布与末端开路线上的电流分布相似，即非常接近于正弦驻波分布。

输入阻抗由于对称振子的实用性，因此必须知道它的输入阻抗，以便与传输线相连。

计算天线输入阻抗时，其值对输入端的电流非常敏感，而对称振子的实际电流分布与理想正弦分布在输入端和波节处又有一定的差别，因此若仍然认为振子上的电流分布为正弦分布，对称振子输入阻抗的计算会有较大的误差。

半波振子的辐射电阻为Rr=73.1Ω,方向系数为D=1.64，比电基本振子的方向性稍强一点。

其E面波瓣宽度为78°。

设计步骤step1：计算阵子长度。

根据波长=光速/频率。

波长lambda=3x1011/6x109mm=50mm。

实际设计过程中通常乘以一个系数0.48，则实际半波振子总长度为：0.48*50mm=24mm。

step2：在cst中建模，偶极子的半径远小于阵子长度。

step3：查看结果。

仿真模型图：仿真结果：从第一张图可以看出，谐振频率在6Ghz ，S11=-22dB 。

第二张图可以看出方向系数D=1.63与理论值1.64几乎相同。

第三张为天线增益图，可见在6Ghz 时候增益可达2.12dBi 。

模型下载。

半波偶极子天线仿真一、原理二、步骤：1、新建设计工程（1）新建工程文件（2）设置求解类型【Solution Type】为“Driven Modal”（3）设置模型长度单位【Units】为“mm”2、添加和定义设计变量选择【Design Properties】，打开设计属性对话框，打开Add Property对话框，添加变量3、设计建模（1）创建偶极子天线模型●选择【Draw】→【Cylinder】，在三维模型窗口中创建一个任意大小的圆柱体，新建的圆柱体会添加到操作历史树的Solids节点下，其默认的名称为Cylinder1。

●设置Cylinder1的属性，名称设置为“Dipole”，材质设置为“pec”●双击“CreateCylinder”节点，打开“Command”选项卡，设置圆柱体的底面圆心坐标、半径和长度。

●通过沿着坐标轴复制操作，生成偶极子天线的另一个臂。

【Edit】→【Duplicate】→【Around Axis】，设置如图对话框（2）设置端口激励●把当前工作平面设置为yz平面：在工具栏上的“XY”下拉列表框中选择“YZ”。

●在三维模型窗口的yz面上创建一个任意大小的矩形面。

●把矩形面的名称设置为“Port”。

●设置矩形面的顶点坐标和大小，如图：●设置该矩形面的激励方式为集总端口激励：选中该矩形面，单击右键，选择【AssignExcitation】→【Lumped Port】●全屏显示矩形面Port，在矩形面的下边缘处移动鼠标指针，当指针变成三角形时，单击确定下边缘的中点位置（即积分线的起点），沿z轴向上移动鼠标指针，当指针变成三角形时，单击确定上边缘的中点位置（即积分线的终点）。

自动返回到集总端口设置对话框，单击“下一步”，在对话框中选中“Do Not Renormalize”，完成设置。

（3）设置辐射边界条件●创建辐射边界的圆柱体，并把圆柱体的名称设置为“Rad_air”，材质设置为“air”，透明度设置为“0.8”，圆柱体的圆心坐标为（0，0，-rad_height），半径为rad_radius，高度为2*rad_height。

HFSS下仿真半波电偶极⼦天线半波电偶极⼦天线就是对称振⼦天线，如图所⽰在HFSS中的模型⾥，天线是由两个圆柱体（pec）组成。

1.在HFSS中建⽴⼀⼯程项⽬，设置基本变量，HFSS->Design properties2.画⼀个圆柱Draw->Cylinder材料选择pec:3.通过镜像复制，画出另⼀个天线选中圆柱模型，Edit->Duplicate->Mirror在右下⾓会出现这个：输⼊0 ，0， 0，如图所⽰，按enter接着出现这个：输⼊0， 0，1，如图所这个就画好了另⼀个圆柱体4.合并两个圆柱体Ctrl+A，选中两个圆柱体，Modeler->Boolean->Unit5.在两个圆柱之间画长⽅形（集总馈电端⼝）选择在XZ⾯画长⽅形设置集总端⼝，选择长⽅形，右击：Assign Excitation->Lumped port点击下⼀步，设置积分线（Inegration Line）在右下⾓出现这个，输⼊：0，0，-0.12（这⾥的0.12就是gap/2的值）如图所⽰，按enter键:出现这个：输⼊：0 ，0， 0.24（这⾥的0.24就是gap的值）如图所⽰，按enter键画好之后如图所⽰6.画辐射边界画⼀个圆柱，透明度设置为0.8设置辐射条件：选中圆柱，右击，Assign Boundary->Radiation模型已经建好了，如图所⽰7.求解设置Analysis->add solution setup右击Setup1->Add Frequency Sweep8.检查模型，如图所⽰，就可以仿真了9,写太累了，不想写了，接下来你就可以看到⼀个红红的⼩苹果。

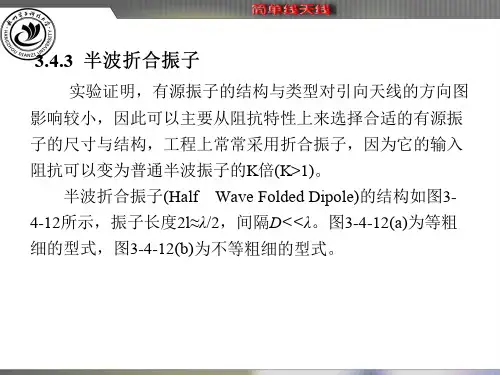

半波对称振子天线设计基础理论
半波对称振子天线是一种常用的天线类型，具有较宽的频带、良好的方向图和极佳的输入驻波比性能。

其基础理论如下：
1. 振子长度：半波对称振子的长度为1/2波长，即L = λ/2。

当振子长度为半波长时，天线的辐射阻抗达到50Ω，从而与50Ω的传输线匹配。

2. 振子宽度：振子宽度一般为1/100-1/20波长。

振子宽度越大，天线的频带宽度越宽，但方向性较差。

振子宽度越小，则天线的频带宽度较窄，但方向性较好。

3. 振子位置：振子的位置一般选在天线的中心处。

当振子偏离中心时，方向图会产生副瓣。

4. 地面平面：半波对称振子天线需要一个地面平面作为反射面。

地面平面越大，天线的方向性越好。

5. 带宽：半波对称振子天线的频带宽度一般为10%-20%。

当频带宽度较宽时，天线的方向性较差，同时还会影响输入驻波比的性能。

6. 输入阻抗：半波对称振子天线的理论输入阻抗为75Ω。

为了与50Ω的传输线匹配，常采用具有阻抗转换功能的馈送系统，如斯密特馈线。

除此之外，半波对称振子天线还需要考虑其他因素，如天线的高度、材料、绝缘子等，以及天线与周围环境的电磁相互作用等。

实验一、半波偶极子天线的仿真设计一、设计目标设计一个半波偶极子天线，其中心工作频率为3.0GHz左右，回波损耗S11的10dB带宽大于300MHz,并给出天线的仿真模型和仿真结果（S11、VSWR、Smith圆图、输入阻抗、E面增益方向图和三维增益方向图）。

二、设计步骤1、添加和定义设计变量：将天线的相应变量定义好，如图：2、创建偶极子天线模型先建立一个圆柱体模型，作为偶极子天线的一个对称臂，再利用复制操作，生成偶极子天线的另外一个对称臂，如图：并设定好坐标参数：3、设置端口激励将工作平面设置成YZ平面，并创建矩形激励：端口阻抗设为73.2ohm，积分线从下边缘中点到上边缘中点。

4、设置辐射边界条件先创建辐射边界的圆柱体（把当前工作面设置为xy平面），并把圆柱体的名称设置为“Rad_air”，材质设置为“air”，颜色设置为浅蓝色蓝，透明度（Transparent）设置为“0.8”，圆柱体底面的圆心坐标为（0mm，0mm，-rad_height），半径为rad_radius，高度为2*rad_height。

再设置辐射边界条件，选中该圆柱体模型，单击鼠标右键，选择【Assign Boundary】→【Radiation】命令，会弹出辐射边界条件的对话框，选择“Radiating Only”，单击OK按钮，把园柱体模型“Rad_air”的表面设置为辐射边界条件。

5、求解设置先设置求解频率和网格剖分，选择主菜单【HFSS】→【Analysis Setup】→【AddSolution Setup】命令,打开Solution Setup对话框;在该对话框中，SolutionFrequency项输入求解频率3.0GHz,Maximum Number of Passes项输入最大迭代次数20，Max Delta S项输入收敛误差0.02，其他保持默认设置不变，然后单击确定按钮，退出对话框，完成求解设置。

再设置扫频，选择主菜单【HFSS】→【Analysis Setup】→【Add Frequency Sweep】命令,会弹出Select a Solution Setup对话框，在该对话框中选择Setup1,单击OK按钮;随之会弹出Edit Frequency Sweep对话框,在该对话框中，Sweep Type项选择扫描类型为Fast;在Frequency Setup栏，Type项选择LinearStep;Start项输入2.5GHz;Stop项输入3.5GHz;Step项输入0.01GHz;其他项都保留默认设置不变，最后单击对话框确定按钮，完成设置，退出对话框。
