三端集成稳压电路介绍(精选)

LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。

2、电压范围：LM317 1.25V 至37V 连续可调。

二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。

电流1.5A.。

不过在用的时候要注意功耗问题。

.注意散热问题。

LM317 有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

一、简介常见的三端固定集成稳压电路有正电压输出的78××系列和负电压输出的79××系列。

所谓三端就是该集成稳压电路的引出脚只有三条，即：输入端、输出端和接地端；其封装形式采用晶体三极管的标准封装，外形与晶体三极管一样。

因此，用它来组成稳压电源需要的外围元件很少，电路非常简单。

该集成稳压电路内部还设置了过流、芯片过热及调整管安全工作区的保护电路，使用起来安全、可靠。

该系列集成稳压电路型号中的78或79后面的数字代表该三端集成稳压电路的输出电压数值，以伏特（V）为单位。

例如7806表示输出电压为正6V；7924表示输出电压为负24V。

此外，我们还可以发现在数字78××或79××的前面和后面还有一些英文字母，如LM78××、CW78××C、TA78××AP等。

前面的字母称为“前缀”，通常为生产厂家（公司）的代号，如“TA”表示日本东芝公司的产品。

后面的字母称为“后缀”，用来表示输出电压容差和封装形式等。

通常不同生产厂家（公司）对三端集成稳压电路型号后缀所用字母的含义和定义各不相同。

不过，这对我们实际使用影响不大。

78××系列集成稳压电路的输出电压大致有8种（输出电压的种类随厂商的不同而异）： 7805、78 06、7809、7810、7812、7815、7818、7824。

按其最大输出电流又可分为78××、78M××、78××三个分系列。

其中78L××系列的最大输出电流为100mA；78M××系列最大输出电流为500mA；78××系列最大输出电流为1.5A。

78××系列集成稳压电路的外形有多种，详见图1。

其中78L××系列有两种封装形式：一种是金属壳的TO-39封装，见图1（a）；另一种是塑料TO-92封装，见图1（b）。

三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。

此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。

此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。

LM317服务于多种应用场合，包括局部稳压、卡上稳压。

该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。

* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。

电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。

稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。

仅仅从公式本身看，R1、R2 的电阻值可以随意设定。

然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。

首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。

其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。

最小稳定工作电流的值一般为1.5mA 。

由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。

当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。

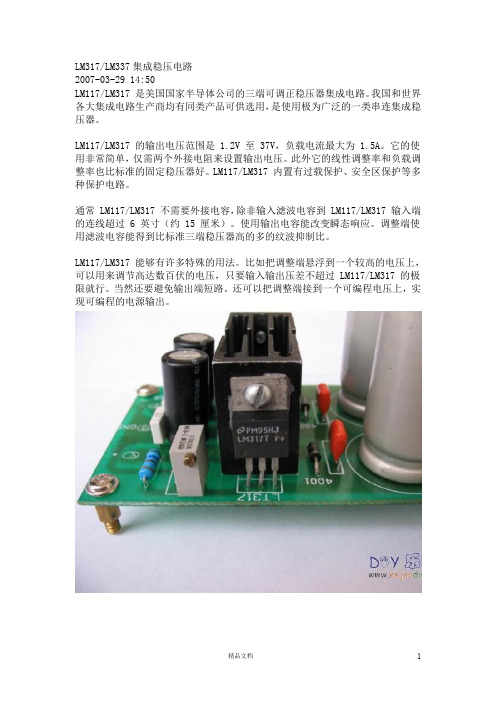

LM317/LM337集成稳压电路2007-03-29 14:50LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。

LM117/LM317 的输出电压范围是 1.2V 至 37V，负载电流最大为 1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

电路应用为前置级音响电路、精密电路、电子制作等对电源要求实现高精度供电的电路，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用100uf），能有效的保证NE5532、NE5535等音响电路的高度稳定工作，提高瞬态特性和高频特性。

（实际使用效果比LM78xx、LM79xx等稳压模块好）特性简介可调整输出电压低到 1.2V。

保证 1.5A 输出电流。

典型线性调整率 0.01%。

典型负载调整率 0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围输入输出最小压差降为0.2VLM117/LM317 1.25V 至 37V 连续可调。

封装形式TO-220 塑料封装，TO-3 铝壳封装，TO-202 塑料封装，TO-39 金属封装应用电路图：LM317:LM337:1，2脚之间为1.25V电压基准。

三端稳压7805和7905稳压原理及典范电路之老阳三干创作2010-08-21 18:02:36| 分类：家电维修 | 标签：稳压电压tj电路输出 |字号年夜中小定阅7805外形结构电子产物中,罕见的三端稳压集成电路有正电压输出的78×× 系列和负电压输出的79××系列.顾名思义,三端IC是指这种稳压用的集成电路,只有三条引脚输出,分别是输入端、接地端和输出端.它的样子象是普通的三极管,TO- 220 的标准封装,也有9013样子的TO-92封装.用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的呵护电路,使用起来可靠、方便,而且价格廉价.该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806暗示输出电压为正6V,7909暗示输出电压为负9V.因为三端固定集成稳压电路的使用方便,电子制作中经常采纳. 注意事项在实际应用中,应在三端集成稳压电路上装置足够年夜的散热器（固然小功率的条件下不用）.当稳压管温渡过高时,稳压性能将变差,甚至损坏.当制作中需要一个能输出1.5A以上电流的稳压电源,通常采纳几块三端稳压电路并联起来,使其最年夜输出电流为N个1.5A,但应用时需注意：并联使用的集成稳压电路应采纳同一厂家、同一批号的产物,以保证参数的一致.另外在输出电流上留有一定的余量,以防止个别集成稳压电路失效时招致其他电路的连锁烧毁.在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装.这两种封装的图形以及引脚序号、引脚功能如附图所示.从正面看①②③引脚从左向右按顺序标注,接入电路时①脚电压高于②脚,③脚为输出位.如对78**正压系列,①脚高电位,②脚接地,；对与79**负压系列,①脚接地,②脚接负电压,输出都是③脚.如附图所示.另外,还应注意,散热片总是和接地脚相连.这样在78**系列中,散热片和②脚连接,而在79**系列中,散热片却和①脚连接. 7805应用电路7805典范应用电路图:78XX系列集成稳压器的典范应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路.IC采纳集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻.当输出电流较年夜时,7805应配上散热板.下图为提高输出电压的应用电路.稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo获得一定的提高,输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,呵护7800稳压器输出级不被损坏.78XX系列集成稳压器的典范应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路.IC采纳集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻.当输出电较年夜时,7805应配上散热板.下图为输出电压可在一定范围内调节的应用电路.由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP 与R1的比值.调节电位器RP,即可一定范围内调节输出电压.当RP=0时,输出电压Uo即是78XX稳压器输出电压；当RP逐步增年夜时,Uo也随之逐步提高.下图为扩年夜输出电流的应用电路.VT2为外接扩流率管,VT1为推动管,二者为达林顿连接.R1为偏置电阻.该电路最年夜输出电流取决于VT2的参数.7805电参数7805的输入电压范围是几多78**系列的稳压集成块的极限输入电压是36V,最低输入电压为输出电压的3-4V以上.7V的电压要想输出5V,则需要使用高压差的稳压集成块,如附图所示的型号.也可以使用3只普通的整流二极管降压,也能获得5V的较为稳定的电压,二极管的允许电流年夜于你需要的电流即可.其它电路0.33uF,0.1uF的电容是旁路电容,作用是抑制电路中可能发生的自激振荡,尽量放在管脚根部,其中引脚1的电容年夜于引脚2的电容,是为了防止1处的电容漏电时,放电速度年夜于2处（输出端）的速度,招致稳压器颠倒而损坏,二极管是为了当有强电磁干扰使“地线电平”高于输出电平,使稳压器内部晶体管反向偏置而损坏设立的,这样经可以使压差在0.7V左右而不至于损坏,R1是放电电阻,加速停电后负载端空载时放电速度,防止呈现颠倒,10uF为滤波电容.LM7805---MC7805-管脚图-参数-三端稳压集成电路-封装-引脚图-典范应用电路图(MC7805/LM7805)(参照测试电路,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO= 0.1ìF, 除非另有说明)三端稳压集成电路极限参数：图1 78XX内部电路图图2 78XX参照测试电路图3 外形引脚排列图管脚图图4 纹波抑制电路图5 负载调节控制电路与79XX系列三端稳压构成的正负对称输出电压电路图图7 典范应用电路图图8 TO-220封装图片图9 D-PAK封装图LM7905中文资料-MC7905-管脚图-参数-三端稳压集成电路-封装-引脚图-典范应用电路图Electrical Characteristics 电气特性 (MC7905/LM7905)(VI = -10V, IO = 500mA, 0℃≤TJ ≤ +125℃, CI =2.2μF, CO =1μF, unless otherwise specified.)三端稳压集成电路极限参数：Operating Temperature Range工作温度范围TOPR 0 ~ +125 ℃Storage Temperature Range贮存温度范围TSTG -65 ~ +150 ℃图1 79XX内部电路图图2 外形引脚排列图管脚图图3 79XX参照测试电路及典范电路图4 输出电压图5 负载调节率曲线图6 电压差曲线图图7 静态电流曲线图图8 短路电流曲线图图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图图10 TO-220封装图片------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三端稳压块7805、7905、317封装形式、外围电路及实用电路7805 7815 78xx 输出＋电压xx 伏,7905 7915 79... 输出－电压xx伏.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝7805管脚图与应用原理7805管脚图与应用原理图7805典范应用电路图:下图为提高输出电压的应用电路.稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo获得一定的提高,输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,呵护7800稳压器输出级不被损坏.下图为输出电压可在一定范围内调节的应用电路.由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP与R1的比值.调节电位器RP,即可一定范围内调节输出电压.当RP=0时,输出电压Uo即是78XX稳压器输出电压；当RP逐步增年夜时,Uo也随之逐步提高.下图为扩年夜输出电流的应用电路.VT2为外接扩流率管,VT1为推动管,二者为达林顿连接.R1为偏置电阻.该电路最年夜输出电流取决于VT2的参数.下图为提高输入电压的应用电路.78XX稳压器的最年夜输入电压为35V（7824为40V）,当输入电压高于此值时,可采纳下图所示的电路.VT、R1和 VD组成一个预稳压电路,使得加在7800稳压器输入真个电压恒定在VD的稳压值上（忽略VT的b-e结压降）.Ui真个最年夜输入电压仅取决于VT的耐压.集成稳压器还可以用作恒流源.下图为78XX稳压器构成的恒流源电路,其恒定电流Io即是78XX稳压器输出电压与R1的比值.79XX系列集成压器是经常使用的固定负输出电压的三端集成稳压器,除输入电压和输出电压均为负值外,其他参数和特点与78XX系列集成稳压器相同.79XX系列集成稳压的三个引脚为：1脚为接地端,2脚为输入端,3脚为输出端.79XX系列集成稳压器的应用电路也很简单.下图所示为输出-5V直流电压的稳压电源电路,IC采纳集成稳压器7905,输出电流较年夜时应配上散热板.同时运用78XX和79XX稳压器,可以组成正、负对称输出的稳压电路.下图所示为±5V稳压电源电路,IC1采纳固定正输出集成稳压器7805,IC2采用固定负输出集成稳压器7905,VD1、VD2为呵护二极管,用以防止正或负输入电压有一路未接入时损坏集成稳压器.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝317原理１,是美国国家半导体公司的三端可调正稳压器集成电路.２,LM117/LM317 的输出电压范围是1.2V至37V.可调整输出电压低到1.2V.保证1.5A 输出电流.典范线性调整率0.01%.典范负载调整率0.1%.80dB 纹波抑制比.３,具有输出短路、过流、过热呵护以及调整管平安工作区呵护.４,它的使用非常简单,仅需两个外接电阻来设置输出电压.另外它的线性调整率和负载调整率也比标准的固定稳压器好.５,LM117/LM317 内置有过载呵护、平安区呵护等多种呵护电路.６,通常 LM117/LM317 不需要外接电容,除非输入滤波电容到 LM117/LM317 输入真个连线超越 6 英寸（约 15 厘米）.使用输出电容能改变瞬态响应.调整端使用滤波电容能获得比标准三端稳压器高的多的纹波抑制比.７,LM117/LM317能够有许多特殊的用法.比如把调整端悬浮到一个较高的电压上,可以用来调节高达数百伏的电压,只要输入输出压差不超越LM117/LM317的极限就行.固然还要防止输出端短路.还可以把调整端接到一个可编程电压上,实现可编程的电源输出.８,LM317相关参数如下：VI-O 输入－输出电压差 40 VIO 输出电流内部限制工作结温LM317 0到125功耗内部限制贮存温度 -65到150 ℃９,LM317工作原理：LM317 的输入最高电压为30多伏,输出电压1.5----32V...电流1.5A...不外在用的时候要注意功耗问题...注意散热问题.LM317有三个引脚.一个输入一个输出一个电压调节.输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.1,2脚之间为1.25V电压基准.为保证稳压器的输出性能,R1应小于240欧姆.改变R2阻值即可调整稳压电压值.D1,D2用于呵护LM317.317 系列稳压块的型号很多：例如LM317HVH、W317L等.电子快乐喜爱者经经常使用317稳压块制作输出电压可变的稳压电源（其电路的基本形式如下图所示）. 稳压电源的输出电压可用下式计算,Vo＝1.25（1＋R2/R1）.作为稳压电源的输出电压计算公式,R1和R2的阻值是不能随意设定的.首先317稳压块的输出电压变动范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等,其输出电压变动范围是 Vo＝1.25V—45V）,所以R2/R1的比值范围只能是0—28.6.其次是317稳压块都有一个最小稳定工作电流,有的资料称为最小输出电流,也有的资料称为最小泄放电流.最小稳定工作电流的值一般为1.5mA——5mA.当317稳压块的输出电流小于其最小稳定工作电流时,317稳压块就不能正常工作.当317稳压块的输出电流年夜于其最小稳定工作电流时,317稳压块就可以输出稳定的直流电压.如果用317稳压块制作稳压电源时（如图所示）,没有注意317稳压块的最小稳定工作电流,那么你制作的稳压电源可能会呈现下述不正常现象：稳压电源输出的有载电压和空载电压分歧较年夜.使317稳压块稳定工作的办法是保证：ａ, Vo/（R1＋R2）≥1.5mA——5ma,ｂ,R2/R1的比值范围0—28.6.从图1的电路中可以看出,317的输出电压[也就是稳压电源的输出电压)U.为两个电压之和.即A、B 两点之间的电压也就是加在R2上的电压 UR2＝IR2XR2,而IR2实际上是两路电流之和,一路是经R1流向R2的电流IR1,其年夜小为UR1／R1.因UR1为恒定电压1．25V,Rl是一个固定电阻,所以IR1是一个恒定的电流.另一路是317调整端流出的电流ID,由于型号分歧（例如LM317T、LM317HVH、LM317LD 等),生产厂家分歧,其ID的值各不相同.即使同一厂家,同一批次的317,其调整端流出的电流ID也各不相同.尽管这祥．但总的来说ID的电流可是有一定例律的,即ID的平均值是50uA左右,最年夜值一般不超越100uA.而且在317稳定工作时,ID的值基本上是一个恒定的值.当由于某种原因引起ID变动相对较年夜时,317就不能稳定地工作.总而言之,IR2是IR1、ID两路恒定电流之和．UR2是由两路恒定电流IR1、ID 流经R2发生的,调节R2的阻值即可调节317的输出电压Uo(U.是恒定电压UAR与UR2之和).既然ID和IR1对换节输出电压Uo 都起到了一定的作用,而且IR1是由R1提供的,IR1的年夜小也没有任何限制．是否可以使R1的阻值趋于无穷年夜,使IR1的电流值趋向于无穷小？如果可以这样做的话,就可以去失落R1,只用可变电阻R2就可以调节317的输出电压.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝三端稳压块7805、7905、317封装形式、外围电路及实用电路三端稳压块7805、7905、317外围电路.稳压电源制作图1中电容c可去除高频干扰；图2是不采纳三端稳压器的电子滤波器图3是7905负极性,图4是不采纳稳压器的负极性电子滤波器图5是可调稳压器图6是在变压器次级线圈对地接一个0.047-0.1uF的电容,以抑制调制交流声下图是封装形式：w7800、w7900系列最高输入电压为35v；w78m00、w79m00系列为40v；w317和w337也是40v.下表是w317m、 w317主要电参数：下图是实用稳压电源电路及印板图：创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日。

三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。

电子产品中常见的三端稳压集成电路有正电压输出78系列和负电压输出的79系列。

顾名思义三端IC就是指这种稳压用的集成电路只有三条引脚输出，分别是输入端，接地端和输出端，它的封装就象普通的三极管，TO-220的标准封装，也有行同9013的TO92封装，用78/79系列三端稳压IC来组成的稳电源所需的外围元件极少，电路内部还有过滤，过热及调整管的保护电路，使用起来可靠，方便，而且价格便宜，该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

稳压二极管(又叫齐纳二极管)此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压.稳压管的应用:1、浪涌保护电路:稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、电视机里的过压保护电路:EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路:在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用放大电路基础共射放大电路的组成、工作原理。

317集成稳压电路工作原理
三端稳压集成电路LM317的工作原理基于反馈电路的原理，通过调节输出电压来控制输入电压的变化，从而实现稳定的输出电压。

LM317的输出电压（也就是稳压电源的输出电压）为两个电压之和，即A、B两点之间的电压也就是加在R2上的电压，这个电压实际上是两路电流之和。

一路是经R1流向R2的电流，另一路是LM317调整端流出的电流。

调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压。

以上信息仅供参考，如需了解更多信息，建议查阅电子工程相关书籍或咨询专业人士。
