泉州市博物馆建筑设计方案说明一、工程概况:泉州市博物馆位于泉州市总体规划中的北峰、丰州组团.北靠清源山、后厝山,南临西湖公园和305省道,区位条件优越,交通便捷,总用地约34.6273公顷,实际用地约为27。
4554公顷.泉州市博物馆规划建筑面积约5万平方米,博物馆区35000m2,文娱服务区5000m2,辅助设施区10000m2及城市广场区,共四部分。
其中博物馆区将分期建设,一期征地80余亩,一期主馆建筑控制面积1.5万m2左右。
二、设计依据:1、《泉州市博物馆区规划设计方案国内招标设计竞赛文件》(泉州市城乡规划局、泉州市文化局,2001。
5)。
2、《泉州市博物馆新馆设计任务书》.3、《泉州市博物馆区规划设计研究与建设》。
4、泉州市城乡规划局批准的用地红线及地形图电子文件.5、《博物馆建筑设计规范》(JGJ66—91)。
6、博物馆方案评审会议意见。
三、总平面规划设计:1、设计宗旨:(1)寓教于乐:力求将博物馆规划为以博物馆为主体的文化区及市民广场休闲区.(2)绿色环保:充分利用其珍贵的自然生态环境资源,协调基地及周边环境的内部联系,突显生态主题,将馆区与清源山风景区整合为一个有机的生态整体. (3)承前启后:注重从当地深厚的人文史沉淀中提炼出其精华,将文化、自然的魅力融入到功能的建筑环境中,创造一个再现历史的新的人文景观。
2、设计构思:辉煌的历史与飞腾发展的现代泉州是中国历史文化名城,泉州博物馆的建筑定位是泉州城市丰厚文化形象的窗口。
本方案所创构泉州博物馆,要体现出泉州绚丽悠厚的“泉州文化",即“泉州性”,或“泉州特色".现代“泉州文化”的历史背景及现代背景.一是她有着辉煌的东、西方交流溶合的历史。
二是她在当今改革开放,极具强旺的经济发展活力,在新的历史时期,正在开创现代,更新更高的辉煌未来。
“泉博”的文化组构:(1)泉州文化的底蕴:在工艺上有举世惊赞的石雕技艺;在戏曲方面有我国南戏艺术瑰宝——泉州木偶戏、歌仔戏等戏派;在商贸方面唐、宋、元时代,泉州就是世界著名的商贸海航巨港,是我国古代海上丝绸之路的起点。
序言湖北省位于长江中游,武汉位于湖北省地域中部,江汉平原东部,长江中游与汉水交汇处。
明朝是湖北经济发展的巅峰时期之一,明藩王文化不仅形成了独特的文化体系,还对湖北明清文化有着重要影响。
明朝为了加强统治,往往选择重要城邑和土壤肥沃的地方,将皇子分封为当地藩王,共有藩王220余位。
湖北因经济繁荣,成为当时藩王最多的地区之一,楚、湘、辽、郢、襄等共44位藩王均受封在湖北。
湖北明代藩王博物馆位于武汉市黄陂区木兰风景区内,占地161亩,包括陈列馆、文物库房建筑、文物整理修复用房建筑等,将集中展示全省明清古建筑和历史文物。
全国现已清理或发掘的明藩王墓仅10余处,其中湖北已清理和发掘的明藩王墓就有5处。
累计出土的明藩王文物数量之多、文物之精美程度,也为全国之首。
1990年发掘的武昌龙泉山明楚昭王墓、2001年发掘的钟祥明梁庄王墓,2005年发掘的钟祥明郢靖王墓,不仅再现了绚丽的地下宫殿建筑,而且还出土了大量的精美珍贵的文物。
如梁庄王墓出土文物5100余件,其中金、银、玉器有1400余件,珠饰宝石则多达3400余件。
其规模仅次于明代皇陵——定陵。
为此,对博物馆的安防工作也提出了更新、更高、更严格的要求,安全工作成为各项工作的重中之重,要求做到万无一失。
鉴于以上情况,我们根据以前所做博物馆和借鉴其他博物馆安防系统的经验,通过反复调研和论证,本着高起点,高标准,广泛吸收先进技术,造价合理,质量可靠,操作简便,易于扩充的原则,编写了《湖北明代藩王博物馆安全技术防范系统工程设计方案》,敬请专家审议。
第一章湖北省明代藩王博物馆工程概况1、任务来源我公司()受博物馆的委托,根据博物馆编制的《博物馆安全技术防范系统工程设计任务书》以及《博物馆现场勘察报告》,并按照GA/T75—94《安全防范工程程序与要求》和遵照GB/T16571-1996《文物系统博物馆安全防范工程设计规范》以及GB50348-2004《安全防范工程技术规范》所规定的内容,负责本安全技术防范系统工程的方案设计。

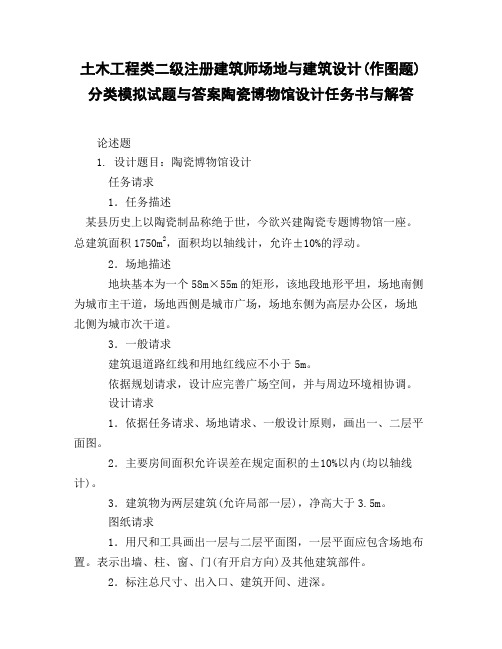

土木工程类二级注册建筑师场地与建筑设计(作图题)分类模拟试题与答案陶瓷博物馆设计任务书与解答论述题1. 设计题目:陶瓷博物馆设计任务请求1.任务描述某县历史上以陶瓷制品称绝于世,今欲兴建陶瓷专题博物馆一座。
总建筑面积1750m2,面积均以轴线计,允许±10%的浮动。
2.场地描述地块基本为一个58m×55m的矩形,该地段地形平坦,场地南侧为城市主干道,场地西侧是城市广场,场地东侧为高层办公区,场地北侧为城市次干道。
3.一般请求建筑退道路红线和用地红线应不小于5m。
依据规划请求,设计应完善广场空间,并与周边环境相协调。
设计请求1.依据任务请求、场地请求、一般设计原则,画出一、二层平面图。
2.主要房间面积允许误差在规定面积的±10%以内(均以轴线计)。
3.建筑物为两层建筑(允许局部一层),净高大于3.5m。
图纸请求1.用尺和工具画出一层与二层平面图,一层平面应包含场地布置。
表示出墙、柱、窗、门(有开启方向)及其他建筑部件。
2.标注总尺寸、出入口、建筑开间、进深。
3.画出场地道路与外部道路的瓜葛。
4.标出各房间名称与轴线尺寸。
一、二层各部分建筑面积见附表。
答案:解题要点1.方案设计与任务书相符。
2.知足总体瓜葛请求。
3.方案设计拥有功能合理性、逻辑性和通达性。
4.符合有关设计规范。
5.知足自然采光、通风请求。
6.结构布置合理。
7.进行平面设计。
8.场地布置合理。
9.图面表达正确、制图清晰。
参考作图提示序号考核内容及分值前提与犯规情况1 设计任务请求面积与房间内容(5)总建筑面积<1575m2或>1925m2陈列室面积<405m2或>495m2其他房间面积与题目请求面积出入较大陈列室不足三个缺少序厅、文物库、临时展厅题列房间内容不齐全(上列前两项除外)2 总平面设计规划瓜葛(20)观众出入口未布置在西向观众出入口布置在西向但与广场轴线不对中道路西侧外廊与广场空间瓜葛不协调道路绿化铺装(5)道路、铺装未布置或布置不当绿地未布置或布置不当出入口及退让(5)观众、藏品、管理三个出入口缺项或未标注观众出入口与藏品、管理出入口混杂藏品、管理出入口布置在主干道或广场一侧东、西、南、北方向退用地界线<5m3 建筑设计功能分区(30)三个陈列室布置不同层不符合流线一(入口→序厅→交通空间→陈列室)或没法判断不符合流线二(藏品入口→文物库→交通空间→陈列室)或没法判断观众人流穿过办公区或藏品库区功能分区混杂或功能瓜葛不合理影视厅未临近序厅或与其他空间合并布置临时展厅未临近序厅或与其他空间合并布置文物库保卫室不在库区出入口处售票、问询存包不在观众出入口处陈列室设在二层未设电梯或设置不当参观流线(5) 未画绘制不正确或逆时针方向进行路线不顺畅4 公共设施(10)空间尺度单跨的陈列室、临时展厅跨度<8m,或双跨<14m≤50m2的房间长度与宽度之比≥2展厅走廊<2.4m,办公走廊<1.8m或楼梯梯段净宽<1.2m楼梯间设计不合理物理环境房间无直接采光通风者(陈列室、展厅、影像厅、配电除外)卫生间不能自然采光通风或无前室结构结构体系不合理或体系不明确上下两层结构不对位5 规范与规定(15) 东侧与办公楼之间间距<9m疏散楼梯数量不符合防火规范请求陈列室、临时展厅>50m2的影视厅只设一个疏散门陈列室、临时展厅>50m2的影视厅及外门未向疏散方向开启疏散楼梯间底层至室外安金疏散距离>15m主入口未设置轮椅通行坡道或设置不合理其他不符合规范6 图面表达(5) 门窗未画或未画全尺寸标注不全、错误图画粗糙注:1.缺总图可进行评分;2.只画一层未画二层不予评分;3.每一个序号范围内扣分之和不得超过该项分值; 4.徒手作图不予评分。
盐城中国海盐博物馆设计说明书一.总则1.1工程设计依据:甲方提供的建筑设计图纸及设备图纸。
甲方提供的功能需求及任务书。
1.2主要涉及规范依据(但不限于):《展览建筑设计规范》JGJ218-2010.《博物馆建筑设计规范》JGJ66-2015.《建筑内部装修设计防火规范》GB50222-95(2001年修订版).《民用建筑设计通则》GB500352-2005.1.3工程概括:工程名称:海盐博物馆展陈方案提升工程。
工程地点:中国江苏省盐城市开放大道1号。
1.4设计范围及内容:设计范围:一层、二层展厅及序厅等公共区域。
设计内容:本次设计涉及室内装修工程和部分电气,消防等专业。
二.方案总体构思2.1概念策划:从宏观角度对展示项目的总体规划,策划的分析对象不仅仅在于陈列设计本身,而是结合博物馆的工程预算,发展规划,教育以及目标观众等现状进行的分析,并对展览的主题,内容和形式做出明确定位。
2.2关键要素:展示内容是否支撑主题,内容形式是否能吸引观众,展示内容形式能否达到国际一流水平。
2.3形式策划:展示厅共有六个,每个展示厅的展示内容和形式不尽相同,以高科技多媒体展示与传统实物结合呈现,给观众一种全新的视觉和身心体验。
可以有区别与传统的展览馆,不止在视觉上能够体验和学习还能更好的与场馆随时的互动起来。
达到寓教于乐的效果。
让观众身临其境,再运用讲解,多媒体等方法进行阐释,不仅仅局限于人与物的交流。
2.4设计理念:浓郁鲜明的海盐文化和盐城地方特色是中国海盐博物馆陈设计的根本。
设计在注重文物保护至上,安全合理高效科学的展示文物的基础上,更加注重陈列空间的视觉感染力,注重陈列空间中人与物的互动交流。
通过创新的主题设计,现代的科技手段,增强趣味性和互动性。
运用现代的设计手法融入传统文化及地域的符号,更具象征性的表达特定的文化情结,是我们在中国海盐博物馆展陈设计中的理念。
三.总平面设计说明本次设计区域总平面面积一二层展馆包括公共区域共约八千七百平米,设置一个出入口,一个序厅,一个中厅,一二两层6个展厅。
展示空间设计任务书设计一:专卖店设计(CAD45分,效果图45分,最后作业整合10分)时间:第9周;第10周;第11周周三上午上交。
一、设计题目:某专卖店设计。
二、设计条件:万达商场内部店铺,自己设定位置,店铺面积8*12米(无柱子),店铺净高3.8米。
从以下三种类型任选一种完成(自定品牌):1.服饰专卖店;2。
电子产品专卖店;3.箱包专卖店。
三、设计空间要求:1。
空间:入口、橱窗、营业厅(例:接待区、展示区、精品区、折价区、演示区、更衣间)、收银台、储藏间等(自己根据不同空间类型来设计)。
2。
另外可根据品牌需要增设休息区、互动区等。
四、设计要求:1.设定品牌,进行品牌及特色分析;2. 掌握专卖店室内设计的基本原理,在满足功能问题、突出品牌特色的基础上,力求方案特色,风格不限,造价不限;3.有主题设定,有创意概念的分析过程,要求反应专卖店形象,突出品牌特点。
4.针对专卖店需要,充分考虑各功能分区,组织合理的流线。
5.充分利用已有自然条件,结合人为效果,创造合理、舒适的专买店环境. 6.设计要求需足公共建筑室内设计的个种规范要求。
五、设计内容1.平面布置图1张:注明各房间、各工作区和功能区名称;有高差变化时须注明标高;应布置家具及设备;2.地面平面图1张:室内地面铺设材料。
图案的规格尺寸及构造做法等;地面各部分的标高;3.天花布置图1张:顶棚的标高、尺寸和材料、构造做法;顶棚的灯具类型、规格.必要时绘制出节点剖面图;4.立面图4张:店铺外观立面1张,室内各空间的立面尺寸及构造做法3张.必要时绘制出剖面图;5.效果图3张:鸟瞰图1张,室内重要空间效果图2张;6.分析图:彩色平面图;功能分析图;交通流线分析图;9.设计说明:300字左右。
说明设计构思.分析材料的选择.六、设计进度安排(一)专买店前期分析与定位,构思方案与草图阶段:第9周本阶段设计的主要工作有三项,即:1.正确理解专买店室内设计要求,分析任务书给予的条件,设定的品牌理念与定位;2.搜集资料及意向图进行方案构思,设定与品牌相符合的主题并予以分析;3.作出初步设计方案并绘以草图与CAD平面。
建筑工程设计任务书模版(委托人功能要求)一、项目概况及用地现状1. 项目概况某单位某项目整体为一处集训练、办公、对外技能交流为一体的综合性训练基地。
2. 项目位置:3. 周边环境情况:4. 建设用地现状(项目整体):用地分为东、西两个地块,用地总面积 30.91 公顷,约463.65 亩。
东侧地块23.21 公顷,约348.15 亩,西侧地块6.67 公顷,约100.05 亩,两块用地之间中间由一条道路连接,道路用地面积1.03 公顷,约15.45 亩。
用地位于山区,西侧高东侧低,中间有泄洪渠穿过,地形起伏较大。
东用地内高差约20m,西用地内高差约40m。
5. 用地规划要求(项目整体):规划建设用地性质:总用地规模:平方米其中:可建设用地规模:平方米代征城市公共用地规模:平方米其中:代征道路用地规模:平方米代征绿化用地规模:平方米代征其他用地规模:平方米建筑密度:≤35%6. 建设规划要求(项目整体):建筑控制高度:≤18-21 米建筑退让距离:应满足北京市人民政府《关于在城市道路两侧和交叉路口周围新建、改建建筑工程的若干规定》和《北京地区建设工程规划设计通则》的要求,未及事项应符合相关法律、法规、规章、规范、标准及城乡规划技术管理规定的要求。
61建筑间距:应符合《北京市生活居住建筑间距暂行规定》以及日照、消防要求。
绿地率:≥30%7. 项目工程用地位置现某项目一期、二期工程已竣工,基地整体风貌已经形成。
三期工程培训楼,博物馆及档案馆,多功能训练馆用地位于现状代征地内,其中多功能训练馆拟在二期车库顶部加建。
注:包含相应建筑的室外工程部分。
8. 建设项目规模表建设项目规模表二设计依据1. 本工程设计执行国家、北京市、行业现行建筑设计法规、规范及规定;2. 建设方提供的工程地形测量图及一二期工程竣工图;3. 建设方提供的某三期项目建设需求;4. 设方在设计过程中提出的其它设计要求(邮件、传真、电话等设计指令)。
《博物馆建筑设计规范》JGJ 66-2015 19852目录前言1总则2术语3选址与总平面3.1 选址3.2 总平面4基本规定4.1 一般规定4.2 陈列展览区4.3 教育区与服务设施4.4 藏品库区、藏品技术区4.5 业务与研究用房4.6 行政管理区5建筑设计分类规定5.1 历史类、艺术类、综合类博物馆5.2 自然博物馆5.3 技术博物馆5.4 科技馆6藏品保存环境7防火7.1 一般规定7.2 藏品保存场所的防火设计8采光与照明8.1 采光8.2 照明9声学10结构与设备10.1 结构10.2 给水排水前言根据住房和城乡建设部《关于印发<2008年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2008]102号)的要求。
规范编制组经广泛调查研究,总结实践经验,参考有关国际标准和国外先进技术,并在广泛征求意见的基础上,对原《博物馆建筑设计规范》JGJ 66-91进行了修订。
本规范主要技术内容是:总则、术语、选址与总平面、基本规定、建筑设计分类规定、藏品保存环境、防火、采光与照明、声学、结构与设备。
本规范修订的主要技术内容是:1.扩大规范的使用范围,使之适用于博物馆、纪念馆、美术馆、科技馆、陈列馆等,并相应补充了各类博物馆建筑设计的技术内容;2.在适用、安全、防火、卫生、藏品保护、照明和声学等方面,有较大的补充和修改;增加了建筑智能化系统的内容;3.对照现行有关建设标准和技术标准,并根据近年博物馆建设的经验和发展要求,修改和补充了相关规定;4.重新编写章节纲目和术语。
本规范中以黑体字标志的条文为强制性条文,必须严格执行。
本规范由住房与城乡建设部负责管理和对强制性条文的解释,由华东建筑设计研究院有限公司华东建筑设计研究总院负责具体技术内容的解释。
执行过程中如有意见或建议,请寄送华东建筑设计研究院有限公司华东建筑设计研究总院《博物馆建筑设计规范》编制组(地址:上海市汉口路151号;邮政编码:200002)。
铁岭非物质文化遗产博物馆方案设计研究摘要:本文通过对铁岭非物质文化遗产博物馆设计过程的分析,阐述了该方案从任务书,到分析,到构思产生,最后到构思形成的过程中对建筑设计如何立意,如何构思以及表达技巧的理解和应用。
关键词:非物质文化遗产博物馆构思1. 铁岭非物质文化遗产博物馆设计要求1.1设计指导思想:(1)强调地域性、体现门类化(2)展示多样性、信息数字化(3)布局整体性、使用灵活化(4)注重参与性、体现媒介性1.2基地位置:基地位于铁岭凡河新区。
铁岭凡河新区,东北一座水城,是中国第一个以河为城市中轴线的城市。
规划面积35平方公里,平面布局呈钻石状,以水为魄,以河为轴,依辽河,骑凡河,跨天水河,拥如意湖,望莲花湖,水面面积占市区面积15.7%。
2.铁岭非物质文化遗产博物馆设计思路2.1设计构思的产生2.1.1对基地的分析我们依据“中国-辽宁-铁岭-铁岭新区-基地”这样的顺序对基地进行了详细的分析。
基地位于铁岭凡河新区嘉陵江路与祁连山路交口处,濒临凡河,东临铁岭示范学校。
地势平坦开阔。
濒临铁岭新区内重要景观——凡河。
基地西侧为支路;南侧为待建区;东侧为主干道并紧邻凡河,景观较好,不应遮挡;北侧为主干道。
因而我们决定把工作人员的次入口放在东侧,把博物馆的基地主入口放在基地北侧,一方面利于交通,有利于集散;另一方面对凡河景观没有影响。
基于对基地的分析,我们认为“景观”是本次设计的关键点,而整个非物质文化遗产博物馆的设计,无论是在场地的规划还是单体建筑的设计都应该考虑到如何与凡河--这条整个铁岭凡河新区的景观轴结合好。
在设计中,水是将建筑与景观结合以及体现铁岭水城特色的的关键点。
因而怎样利用水,成为我们接下来设计的首要问题。
2.1.2构思的产生考虑到要将建筑与景观很好的结合,我们的博物馆不应该是单一体量的建筑,而应该趋向于群体建筑,在设计中突出建筑体量的概念,并在不同体量之间形成不同的庭园景观。
这样,我们想到了“聚落”的概念。
设计任务书一、任务来源为了加强全国重点文物保护单位--“XXXXXXXX”的安全技术防范工作,确保古遗址的安全,在国家文物局、省文物局的关怀与支持下,依据GA27-2002《文物系统博物馆风险等级和安全防护级别的规定》,我局拟建立安全技术防范系统工程,通过技术手段,加强对XXXXXXXX的保护。
二、政府部门的有关规定和管理要求在编制本设计任务书时,参照了下列政府文件和有关规定标准:◆GB50348-2018《安全防范工程技术标准》◆GB/T16571-2012《博物馆和文物保护单位安全防范系统要求》◆GA27-2002《文物系统博物馆风险等级和安全防护级别的规定》◆GB /T28181-2016《公共安全视频监控联网系统信息传输、交换、控制技术要求》◆GB35114-2017《公共安全视频监控联网信息安全技术要求》◆GB50394-2007《入侵报警系统工程设计规范》◆GB50395-2007《视频安防监控系统工程设计规范》◆GB50396-2007《出入口控制系统工程设计规范》◆GA/T644-2006《电子巡查系统技术要求》◆GA/T1185-2014《安全防范工程技术文件编制深度要求》◆GA/T74-2000《安全防范系统通用图形符号》◆GA308-2001《安全防范系统验收规则》◆GA/T70-2014《安全防范工程建设与维护保养费用预算编制办法》◆国家文物局、公安部公通字[2011]33号《关于进一步加强博物馆安全工作的通知》◆安徽省文物局皖文物保函[2018]378号《安徽省文物局转发国家文物局关于确认安徽省2019年度国保单位安防消防防雷工程项目实施计划的函》◆其它相关的法规、标准、政府规定等。
三、遗址的基本情况遗址坐落于一条狭长的呈东西走向的山岗之上,四周为大面积农田、小面积区块状竹林和分散的村民住宅,岗地海拔高度在20米左右。
XXXXXXXX是一处新石器时代晚期的古文化遗址,同时也是长江中、下游地区一处重要的原始文化遗址。
《民间博物馆》设计任务书
适用专业:建筑学(建筑设计4)
课内学时:42学时
一、选址:
用地背对小白塔,面向三溪浦水库,基地东侧为城市主干道,与基地有一定高差。
基地南侧的道路紧邻水库,并与城市主干道相连。
基地内北高南低,高差约15米,基地可作局部小规模改造,但应做到土方平衡。
二、建设规模:
基地面积内拟建一建筑规模为5500平方米(正负10%),该工程应充分考虑所处地形和环境的特点,设计好远近各视点的空间效果和建筑构成关系,在表现建筑个性的同时应注意体现地域和文化内涵,反映出时代特征。
建筑以低层为主,主体不超过三层。
建筑的高度、体量应注意与环境的协调。
三、设计内容:
1、陈列部分:(≥3000平方米)
陈列厅米。
(可设4~6个展区,分专题展示、临时展示等)
陈列室(馆藏精品陈列)800平方米。
(可设3-5个陈列室)
展具储藏(与展厅关1500平方系直接)150平方米(分为多个房间)
展区工作间(展厅工作人员工作、休息)2间,15平方米/间
室外展区≥500平方米(不计入建筑面积)
门厅≥120平方米
报告厅 300平方米
观众休息区若干≥100平方米(部分可结合咖啡、茶座等)
2、收藏保管部分:(750平方米)
藏品库3间,150平方米/间
藏品暂存库1间,100平方米
缓冲间(陈列品工作室)30平方米
展品制作间(修复、裱画、照相等)3间,50平方米/间
收藏保管办公室1间 20平方米
3、技术研究部分(340平方米)
摄影室(包括暗室等)50平方米
熏蒸消毒室 50平方米
实验室 50平方米
修复工厂 50平方米
文物复制室 50平方米
鉴定编目室 20平方米
研究室 20平方米
标本制作室 20平方米
技术研究办公室2间 15平方米/间
4、行政后勤部分:(260平方米)
办公室6间×20平方米
接待室30平方米
传达室20平方米
变配电30平方米,车库60平方米
5、服务设施(200平方米)
纪念品销售部 30平方米(可结合门厅)
小卖部 20平方米(可结合门厅)
小件寄存处 30平方米(可结合门厅)
售票房 20平方米
厕所 100 平方米(分多处布置)
以上使用面积合计>=4550平方米,总建筑面积上限为5500平方米
6、场地设计:
1)停车场:地面停车位40个。
包括35辆小汽车,5辆大巴
2)沿主要道路,设置两个出入口,人车流分开
四、设计要求
1、需严格按照规划要求,注重环境、保护环境,并完善建筑和环境的设计。
要有较高的建筑艺术和文化内涵,并反映出人的心理、行为在建筑设计中的应用。
2、强调室内、室外空间的创造以及相互关系的良好结合。
3、组织好内部分区、参观流线和户外活动等各项功能的关系。
4、强调以自然采光为主,结合人工照明的光环境设计,注重光线质量及良好的防盗、保安设计。
五、图纸内容
1、总平面图 1:500
2、建筑各层平面 1:200 要求标注功能关系及一道轴线尺寸
3、建筑立面 1:200(不少于2个)要求标注主要标高
4、建筑剖面 1:200(不少于2个)要求标注各层标高
5、分析图不少于4个
6、建筑表现:图幅A3以上,表现方法自定,但需着色。
7、建筑设计说明、主要经济技术指标
六、作业提交
1、JPG格式成图电子文件;
2、SU形体电子文件;
3、A1成图打印文件
注:交图时间另定。
