浅谈住宅采暖分户计量改造问题

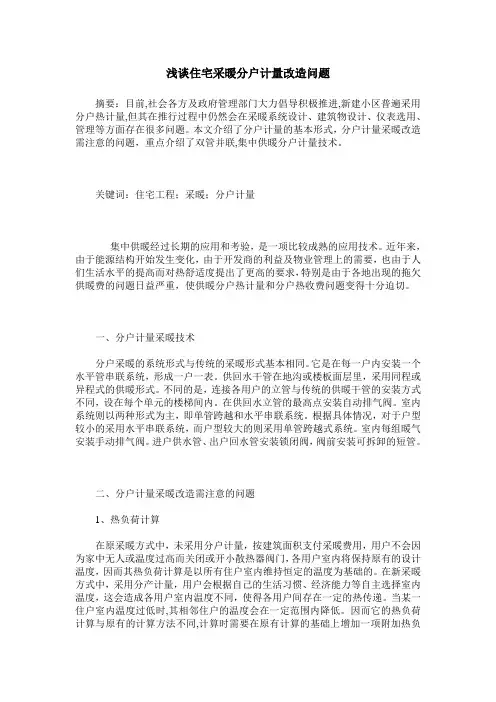

浅谈住宅采暖分户计量改造问题摘要：目前,社会各方及政府管理部门大力倡导积极推进,新建小区普遍采用分户热计量,但其在推行过程中仍然会在采暖系统设计、建筑物设计、仪表选用、管理等方面存在很多问题。
本文介绍了分户计量的基本形式，分户计量采暖改造需注意的问题，重点介绍了双管并联,集中供暖分户计量技术。
关键词：住宅工程；采暖；分户计量集中供暖经过长期的应用和考验，是一项比较成熟的应用技术。
近年来，由于能源结构开始发生变化，由于开发商的利益及物业管理上的需要，也由于人们生活水平的提高而对热舒适度提出了更高的要求，特别是由于各地出现的拖欠供暖费的问题日益严重，使供暖分户热计量和分户热收费问题变得十分迫切。
一、分户计量采暖技术分户采暖的系统形式与传统的采暖形式基本相同。
它是在每一户内安装一个水平管串联系统，形成一户一表。
供回水干管在地沟或楼板面层里，采用同程或异程式的供暖形式。
不同的是，连接各用户的立管与传统的供暖干管的安装方式不同，设在每个单元的楼梯间内。
在供回水立管的最高点安装自动排气阀。
室内系统则以两种形式为主，即单管跨越和水平串联系统。
根据具体情况，对于户型较小的采用水平串联系统，而户型较大的则采用单管跨越式系统。
室内每组暖气安装手动排气阀。
进户供水管、出户回水管安装锁闭阀，阀前安装可拆卸的短管。
二、分户计量采暖改造需注意的问题1、热负荷计算在原采暖方式中，未采用分户计量，按建筑面积支付采暖费用，用户不会因为家中无人或温度过高而关闭或开小散热器阀门，各用户室内将保持原有的设计温度，因而其热负荷计算是以所有住户室内维持恒定的温度为基础的。
在新采暖方式中，采用分产计量，用户会根据自己的生活习惯、经济能力等自主选择室内温度，这会造成各用户室内温度不同，使得各用户间存在一定的热传递。
当某一住户室内温度过低时,其相邻住户的温度会在一定范围内降低。
因而它的热负荷计算与原有的计算方法不同,计算时需要在原有计算的基础上增加一项附加热负荷。
172797_集中供暖分户热计量(或分户独立热源)采暖管道系统安装工艺标准

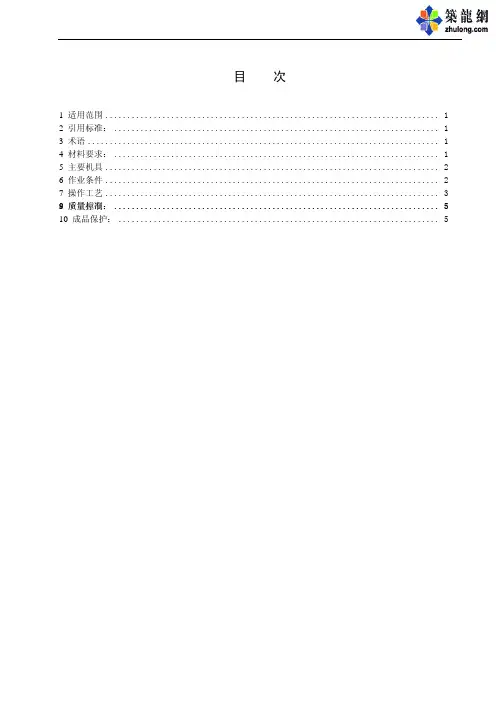

目 次1 适用范围 (1)2 引用标准： (1)3 术语 (1)4 材料要求： (1)5 主要机具 (2)6 作业条件 (2)7 操作工艺 (3)8 质量控制：9 质量标准： (5)10 成品保护： (5)集中供暖分户热计量（或分户独立热源）采暖管道系统安装工艺标准1 适用范围本章适用于新建集中供暖住宅分户热计量或分户独立热源（壁挂炉）的室内热水供暖管道系统安装。
2 引用标准：《建筑工程施工质量验收统一标准》 （GB 50300-2001）《建筑给水排水及采暖工程施工质量验收规范》 （GB 50242-2002）《新建集中供暖住宅分户热计量设计技术规程》 （DBJ01-605-2000） 北京市标准《低温热水地板辐射供暖应用技术规程》 （DBJ/T01-49-2000） 北京市标准《新建集中供暖住宅分户热计量设计和施工试用图集》 京01SSB1 北京市建筑设计标准化办公室3 术语分户热计量 household-based heat metering—以住宅的户（套）为单位，通过增加锁闭调节阀门及热计量装置分别计量向户内供给的供暖热量。
热量计量装置 heat metering device—用以测量热媒经某一热传输系统热流量的成套仪表及构件。
一般指利用热媒的焓差和质量流量在一定时间内的积分直接进行测量的装置，但也包括利用其他特征参数间接进行测量的装置。
分户独立热源的室内热水供暖管道系统—以住宅每户为供暖对象，以户壁挂炉或其它独立形式的热水炉为热源提供者的室内热水供暖管道系统。
4 材料要求：4.1 复合管、塑料管材及管件应有产品质量合格证，并应具备国家或本市有关卫生、建材等部门的认证文件（国家化学建材测试中心的测试报告和中国预防医学科学院环境监测所的检验报告）。
4.2 管材和管件上应有明显的标志，标明生产厂的名称（或商标）、规格和主要技术特性参数。
其包装上应标有批号、数量、生产日期和检验代号。
4.3 管材和管件的颜色应一致,色泽均匀,无分解变色。

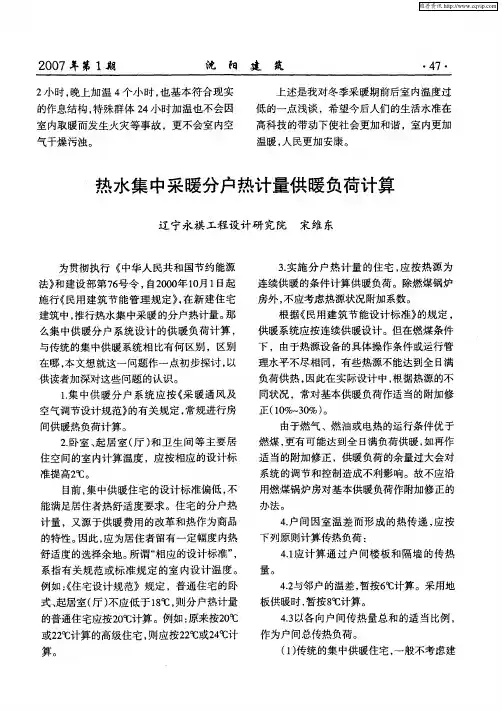

热水集中采暖分户热计量供暖负荷计算
系指 有 关规 范 或 标 准 规 定 的 室 内设 计 温 度 。
例如 ：住宅设计规范》规定 ，普通住宅的卧 《 式、 起居室（ ） 厅 不应低于 １ｃ ， ８＝则分户热计量 Ｉ
４２ ．与邻 户 的温 差 ， 按６ 暂 ℃计算 。采 用地
板供暖时， 暂按８ ＝ ｃ计算。 Ｉ
的普通住宅应按２ ｃ计算。例如 ： ０Ｉ ＝ 原来按２ｃ ０＝ Ｉ
条件对于所有房间供暖负荷 的影响 ，比例大
致相 同 ， 以采用 同一修 正 系数 。 户 间 的建 可 但
筑热工条件不同 ， 不同房间的户间传热负荷 ， 与外 围护结构负荷不会形成 同一比例，经工 程验算 ， 确实存在较大差异 ， 因此户问传热负
荷 不应 采用 同一修 正系 数 ，而 应具 体加 以计
筑物内部房间之间的传热。便在实施分户热 计量后 ，存在部分房间间歇采暖或较大幅度
调 节室 温 的可 能性 ，应 考虑 户 间 的传热 负 荷 和更 突 出 的间歇 因 素 ， 以确保 达 到设 计 室 温 。
出相对可靠的简化计算方法 ，例如 ：给出顶
层 、中间层和底层不同负荷特征房间单位 面
的特 性 。 因此 ， 为居 住 者 留有 一定 幅度 内热 应
用燃煤锅炉房对基本供暖负荷作附加修正的
办法。
４户 间 因 室 温 差 而 形 成 的热 传 递 ， ． 应按
下列原则计算传热负荷 ： ４１ ． 应计算通过 户间楼 板和隔墙的传热
量。
舒适度的选择余 地。 所谓“ 相应的设计标准” ，
低的一点浅谈 ，希望今后人们的生活水准在
高科技的带动下使社会更加和谐 ，室内更加
温暖， 民更加安康。 人
热水集 中采暖分户热计量供 暖负荷计算
例如 ：住宅设计规范》规定 ，普通住宅的卧 《 式、 起居室（ ） 厅 不应低于 １ｃ ， ８＝则分户热计量 Ｉ
４２ ．与邻 户 的温 差 ， 按６ 暂 ℃计算 。采 用地
板供暖时， 暂按８ ＝ ｃ计算。 Ｉ
的普通住宅应按２ ｃ计算。例如 ： ０Ｉ ＝ 原来按２ｃ ０＝ Ｉ
条件对于所有房间供暖负荷 的影响 ，比例大
致相 同 ， 以采用 同一修 正 系数 。 户 间 的建 可 但
筑热工条件不同 ， 不同房间的户间传热负荷 ， 与外 围护结构负荷不会形成 同一比例，经工 程验算 ， 确实存在较大差异 ， 因此户问传热负
荷 不应 采用 同一修 正系 数 ，而 应具 体加 以计
筑物内部房间之间的传热。便在实施分户热 计量后 ，存在部分房间间歇采暖或较大幅度
调 节室 温 的可 能性 ，应 考虑 户 间 的传热 负 荷 和更 突 出 的间歇 因 素 ， 以确保 达 到设 计 室 温 。
出相对可靠的简化计算方法 ，例如 ：给出顶
层 、中间层和底层不同负荷特征房间单位 面
的特 性 。 因此 ， 为居 住 者 留有 一定 幅度 内热 应
用燃煤锅炉房对基本供暖负荷作附加修正的
办法。
４户 间 因 室 温 差 而 形 成 的热 传 递 ， ． 应按
下列原则计算传热负荷 ： ４１ ． 应计算通过 户间楼 板和隔墙的传热
量。
舒适度的选择余 地。 所谓“ 相应的设计标准” ，
低的一点浅谈 ，希望今后人们的生活水准在
高科技的带动下使社会更加和谐 ，室内更加
温暖， 民更加安康。 人
热水集 中采暖分户热计量供 暖负荷计算

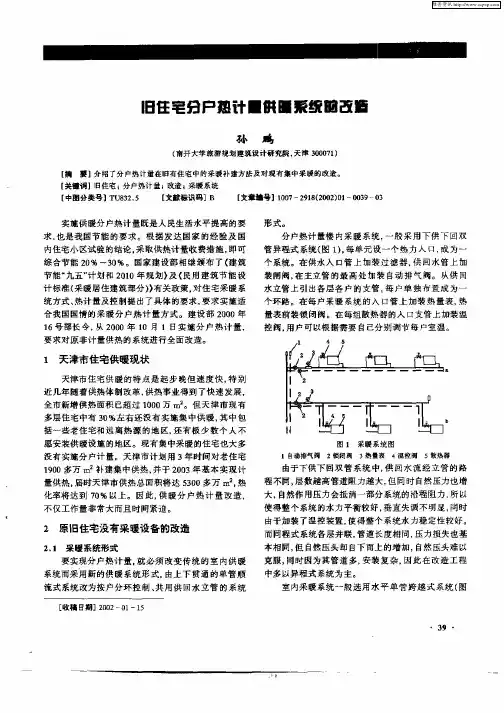

旧住宅分户热计量供暖系统的改造
个环路 。在 每户 采 暖 系统 的 入 口管 上 加 装 热 量 表， 热
内住宅 小 区试 验 的结论 。 采取供 热计 量收费 措施 ， 即可
综 合节 能 ２ ％ ～３ ％。国家建 设部 相 继颁 布 了（ 筑 ０ Ｏ 建
节能“ 九五 ” 计划和 ２ １ 规 划） （ ００年 及 民用 建 筑 节 能设 计 标准 （ 暖居住建 筑部 分 ）有关政 策 。 住宅 采暖 系 采 ） 对
由于加装 了温控 装置 ， 使得 整个 系统水 力稳定 性较好 。
２ 原旧住宅没有采暖设备 的改造
２ １ 采暖 系统形 式 ． 要 实现分 户热计 量 ， 必须 改 变 传统 的 室 内供 暖 就 系统而 采用新 的供 暖系统 形 式 。 由上 下贯 通 的单管 顺 流式 系统 改为按 户分 环 控制 、 用供 回水 立 管 的系统 共
室 内采 暖 系统一 般 选 用水 平 单 管 跨 越 ） ａ和上 供上 回双管 并联 系统 （ ｌ） 图 ｂ 两种 形 式 。水 平 单管 跨越 式 系统． 道 可 沿地 面 敷 设 ， 管 隐敝性 较 好， 但 过 门处不 好处 理． 此使 用 受到 一定 限 制 。上 供 上 回 因 双管 并联 系统 ， 管道安 装和 隐蔽性 难度 相 对大 一些 ， 但 不 受房跫 限制 ， 而且散 热器 的可 调节性 好 ， 因此 在设计 中采 用较 多 。由于 系统 的环 路短 ． 接 的散 热 器 数量 连 有 限， 别是 装 了温 控 阀， 衡 一般 没 问题 ， 特 平 因此 室 内 采 暖 系统可设 计成 异程 式。 这 种 系统 的优 点是 立管效量 少 ， 改造 容 易， 施工 方 便 。加锁 闭 阀后对 拒不 交采暖 费者 可 由管 理 人员关 闭 锁 闭阀并 加锁 帽 。缺 点是 楼 梯 间 内支 管 较 多 ， 占用 楼
内住宅 小 区试 验 的结论 。 采取供 热计 量收费 措施 ， 即可
综 合节 能 ２ ％ ～３ ％。国家建 设部 相 继颁 布 了（ 筑 ０ Ｏ 建
节能“ 九五 ” 计划和 ２ １ 规 划） （ ００年 及 民用 建 筑 节 能设 计 标准 （ 暖居住建 筑部 分 ）有关政 策 。 住宅 采暖 系 采 ） 对
由于加装 了温控 装置 ， 使得 整个 系统水 力稳定 性较好 。
２ 原旧住宅没有采暖设备 的改造
２ １ 采暖 系统形 式 ． 要 实现分 户热计 量 ， 必须 改 变 传统 的 室 内供 暖 就 系统而 采用新 的供 暖系统 形 式 。 由上 下贯 通 的单管 顺 流式 系统 改为按 户分 环 控制 、 用供 回水 立 管 的系统 共
室 内采 暖 系统一 般 选 用水 平 单 管 跨 越 ） ａ和上 供上 回双管 并联 系统 （ ｌ） 图 ｂ 两种 形 式 。水 平 单管 跨越 式 系统． 道 可 沿地 面 敷 设 ， 管 隐敝性 较 好， 但 过 门处不 好处 理． 此使 用 受到 一定 限 制 。上 供 上 回 因 双管 并联 系统 ， 管道安 装和 隐蔽性 难度 相 对大 一些 ， 但 不 受房跫 限制 ， 而且散 热器 的可 调节性 好 ， 因此 在设计 中采 用较 多 。由于 系统 的环 路短 ． 接 的散 热 器 数量 连 有 限， 别是 装 了温 控 阀， 衡 一般 没 问题 ， 特 平 因此 室 内 采 暖 系统可设 计成 异程 式。 这 种 系统 的优 点是 立管效量 少 ， 改造 容 易， 施工 方 便 。加锁 闭 阀后对 拒不 交采暖 费者 可 由管 理 人员关 闭 锁 闭阀并 加锁 帽 。缺 点是 楼 梯 间 内支 管 较 多 ， 占用 楼

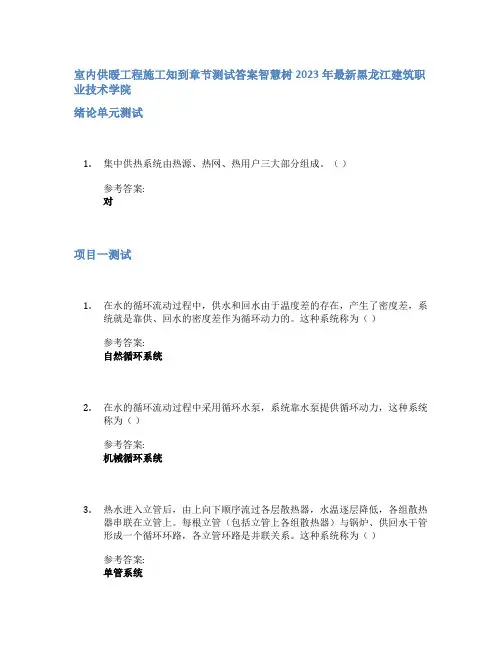

室内供暖工程施工知到章节答案智慧树2023年黑龙江建筑职业技术学院
室内供暖工程施工知到章节测试答案智慧树2023年最新黑龙江建筑职业技术学院绪论单元测试1.集中供热系统由热源、热网、热用户三大部分组成。
（）参考答案:对项目一测试1.在水的循环流动过程中，供水和回水由于温度差的存在，产生了密度差，系统就是靠供、回水的密度差作为循环动力的。
这种系统称为（）参考答案:自然循环系统2.在水的循环流动过程中采用循环水泵，系统靠水泵提供循环动力，这种系统称为（）参考答案:机械循环系统3.热水进入立管后，由上向下顺序流过各层散热器，水温逐层降低，各组散热器串联在立管上。
每根立管（包括立管上各组散热器）与锅炉、供回水干管形成一个循环环路，各立管环路是并联关系。
这种系统称为（）参考答案:单管系统4.各层散热器都并联在供、回水立管上，热水直接流经供水干管、立管进入各层散热器，冷却后的回水经回水立管、干管直接流回锅炉，如果不考虑水在管道中的冷却，则进入各层散热器的水温相同。
这种系统称为（）参考答案:双管系统5.热用户全部或部分地取用热网循环水，热网循环水直接消耗在生产和热水供应用户上，只有部分热媒返回热源。
这种系统称为（）参考答案:开式热水供热系统6.开式系统的特点是（）参考答案:系统补水量应为热水用户的消耗水量和系统泄漏水量之和;热用户全部或部分地取用热网循环水;补给水由热源处的补水装置补充无法用热源补水量的变化情况判别热水网路的漏水情况。
7.自然循环系统中膨胀水箱的作用是：（）参考答案:排空气;恒定系统的总压力8.机械循环系统中膨胀水箱的作用是：（）参考答案:容纳水受热膨胀而增加的体积;恒定水泵入口压力，保证水泵入口压力稳定9.高层建筑热水采暖系统在型式的确定上应考虑哪些因素（）参考答案:室外管网的压力;注意高低水温相同;便于系统运行;散热器的承压能10.高层建筑热水采暖系统在型式的确定上除考虑室外管网的压力和散热器的承压能力，注意高低水温相同，还应考虑垂直失调问题。
（）参考答案:对项目二测试1.采暖系统的设计热负荷是指在下，为保证所要求的，采暖系统在单位时间内向房间供应的。
建筑设备--供暖工程
7.1.2 热水供暖系统 1） 热水供暖系统的分类
1. 按照热媒参数划分 低温热水供暖系统----供水温度 t ≤100℃ 。 高温热水供暖系统----供水温度t ＞100℃ 。 2. 按照系统循环动力划分
自然循环
机械循环
自然循环是利用热水散热冷却 所产生的自然压头促使水在系 统中循环
特点：压头小、作用半径不大
的车
节能。
间。
1）圆翼型散热器 由生铁铸成，其形状为外面有圆形翼片的圆管。
168 164
1000
2021/8/19
第2章 采暖工程
2021/8/19
第2章 采暖工程
2）长翼型散热器
由生铁铸成。它的外 面有许多竖向翼片， 外壳内部为一个扁盒 状空间 。
115
505 600
2021/8/19
第2章 采暖工程
6
1—蒸汽管 2—暖风机 3—泄水管 4—疏水器 5—单向阀 6—空气管 7—凝水管 8—散热器
2021/8/19
第2章 采暖工程
2.4 采暖系统的布置与保温 2.4.1 采暖管道的布置
1.干管
4
2
1
顶层
3
65
底层
42 1
顶层
3 65
底层
2021/8/19
a）异程式
b）同程式
1—供水总立管 2—供水干管 3—回水干管 4—立管 5—供水进口管 6—回水出口管
6）蒸汽供暖系统中经常会出现疏水器漏气、凝结水二次蒸发、管件损坏等跑、 冒、滴、漏现象。影响系统的使用效果和经济性。
2.3.2 低压蒸汽采暖系统
1. 散热器的供汽压力
散热器内蒸汽压力应接近大气压力并略高一些。
关于供暖住宅分户热计量设计中若干问题的探讨
关于供暖住宅分户热计量设计中若干问题的探讨提要：本文阐述集中供暖住宅分户热计量、分室控温供暖系统中在整栋建筑热负荷的计算、系统供回水干管热负荷和水力计算、外网的热负荷统计及水力计算中考虑户间传热因素的必要性。
并提出解决问题的具体措施。
关键词：分热计量户间传热变流量系统值班温度热费转移1.集中供暖住宅分户热计量、分室控温供暖系统中户外供热外网水力工况和建筑总热负荷计算户间传热的必要性：各地区制定的"集中供暖住宅分户热计量技术规程"和关于"集中供暖住宅分户热计量"的论文中均一致认为"不应计入户间的传热"，其基本观点均认为"考虑影响分户热负荷计算的因素(室内温度相应提高、相邻用户间的传热、用户自行调节、户内间歇供暖、自由热负荷和通风换气等)的影响概率，各种因素不可能同时并举存在"，因此集中供暖住宅分户热计量、分室控温供暖系统中的户外供热干管与建筑总热负荷计算中"不应计入户间的传热"。
然而计入的必要性确实存在。
1.1 互相矛盾的结论：在上述各文献中存在与"不应计入户间的传热"的相互矛盾的论据。
如：1.1.1 "分户热计量、分室控温系统是变流量供暖系统"；1.1.2 "分户的热计量住宅供暖系统具有阻力较大和流量多变等特性，为确保分户热计量住宅和其它建筑的供暖质量，宜设置单独热源和室外系统"。
以上均说明因"分户热计量、分室控温供暖系统"的采用，使建筑室内供暖系统的供回水干管和室外供热管网已由原来的定流量的供暖(热)系统变为变流量的系统。
1.2 在同一建筑中不同数量的用户停止正常供暖(不同停供面积的百分率)，仅维持室内防冻6℃的值班供暖温度时，也能直接影响整栋建筑的计算热负荷：现以分户热计量、分室控温的住宅供暖系统中某一立管在不同数量用户停止正常供暖为例(并考虑停供户内室温应保持值班温度6～8℃的值班耗热的百分比为6/18～8/18=0.333～0.444，取低值t z=6℃耗热的百分比0.333)。
住宅分户热计量采暖系统安装
1－温控阀；2－户内热力入口；3－散热器 1－温控阀;2－集、分水器;3－户内热力入口
项目一 住宅分户热计量采暖形式的确定
1.2.2 适合热分配表的采暖系统 热分配表的使用方法是：在每个散热器上安装热量分配表， 测量计算每个住户用热比例，通过总表来计算热量；在每 个采暖季结束后，由工作人员来读表，根据计算，求得实 际耗热量。 （1）垂直式单管系统 改原有顺流式单管系统为带跨越管、温控阀的可调节系统， 是旧系统改造最容易而可行的一种方式。一般有两种形式： 一种加两通温控阀(如图5-7)，一种加三通温控阀(如图58)。
主要体现在两个方面： 1) 双管系统具有良好的变流量特性 2) 双管系统中散热器具有较好的调节特性
项目一 住宅分户热计量采暖形式的确定
（5）章鱼式双管异程式系统（如图5-5所示） （6）地板辐射采暖（如图5-6所示）
图5-5 章鱼式双管异程式系统示意图
图5-6 地板辐射采暖系统示意图
图5-3 上分式双管系统示意图 (a)双管异程式系统；(b)双管同程式系统 1－温控阀；2－户内热力入口；3－散热器
图5-4 上分式单管跨越系统示意图 (a)单管异程式系统；(b)单管同程式系统 1－温控阀；2－户内热力入口；3－散热器
项目一 住宅分户热计量采暖形式的确定
户内系统采用双管形式要优于单管跨越式系统。
图5-12 蒸发式热分配表
图5-13电子式热分配表
项目一 住宅分户热计量采暖形式的确定
蒸发式热分配表的特点是：价格较低，安装方便，但计量 准确性较差。 蒸发式热分配表装有可蒸发液体的开口透明玻璃管， 把它安装在散热器规定位置上，将感受到散热器的平均温 度，使表管内液体蒸发。散热器平均温度高，持续时间长， 表管内液体蒸发量越多；反之，散热器平均温度低，持续 时间短，表管内液体蒸发量就少。表管内液体蒸发量与散 热器平均温度和持续时间成比例。 采暖期中玻璃管中的液体蒸发量，即玻璃管中的液体 的液面下降的高度，就表示该散热器向房间散出热量的多 少。因此，它实际上是一种测量玻璃管中的液体温度对时 间积分的装置。
住宅分户计量供暖系统设计

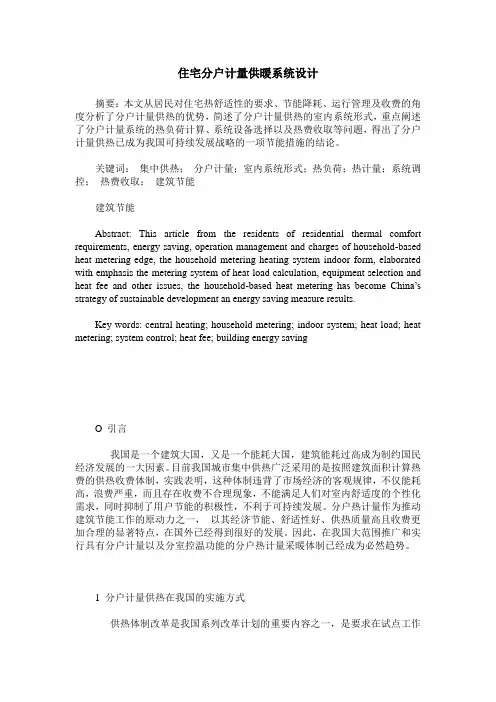

住宅分户计量供暖系统设计摘要：本文从居民对住宅热舒适性的要求、节能降耗、运行管理及收费的角度分析了分户计量供热的优势，简述了分户计量供热的室内系统形式，重点阐述了分户计量系统的热负荷计算、系统设备选择以及热费收取等问题，得出了分户计量供热已成为我国可持续发展战略的一项节能措施的结论。
关键词：集中供热；分户计量；室内系统形式；热负荷；热计量；系统调控；热费收取；建筑节能建筑节能Abstract: This article from the residents of residential thermal comfort requirements, energy saving, operation management and charges of household-based heat metering edge, the household metering heating system indoor form, elaborated with emphasis the metering system of heat load calculation, equipment selection and heat fee and other issues, the household-based heat metering has become China’s strategy of sustainable development an energy saving measure results.Key words: central heating; household metering; indoor system; heat load; heat metering; system control; heat fee; building energy savingO 引言我国是一个建筑大国，又是一个能耗大国，建筑能耗过高成为制约国民经济发展的一大因素。
分户热计量供暖方式简介

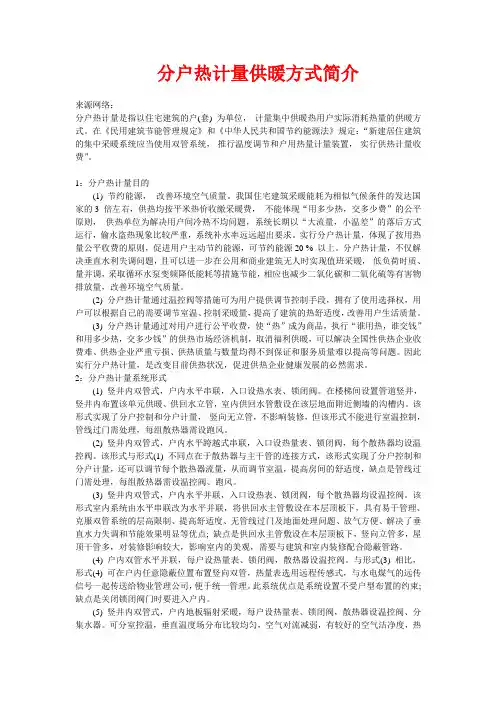

分户热计量供暖方式简介来源网络：分户热计量是指以住宅建筑的户(套) 为单位，计量集中供暖热用户实际消耗热量的供暖方式。
在《民用建筑节能管理规定》和《中华人民共和国节约能源法》规定：“新建居住建筑的集中采暖系统应当使用双管系统，推行温度调节和户用热量计量装置，实行供热计量收费”。
1：分户热计量目的(1) 节约能源，改善环境空气质量。
我国住宅建筑采暖能耗为相似气候条件的发达国家的3 倍左右，供热均按平米热价收缴采暖费，不能体现“用多少热，交多少费”的公平原则，供热单位为解决用户间冷热不均问题，系统长期以“大流量，小温差”的落后方式运行，偷水盗热现象比较严重，系统补水率远远超出要求。
实行分户热计量，体现了按用热量公平收费的原则，促进用户主动节约能源，可节约能源20 % 以上。
分户热计量，不仅解决垂直水利失调问题，且可以进一步在公用和商业建筑无人时实现值班采暖，低负荷时质、量并调，采取循环水泵变频降低能耗等措施节能，相应也减少二氧化碳和二氧化硫等有害物排放量，改善环境空气质量。
(2) 分户热计量通过温控阀等措施可为用户提供调节控制手段，拥有了使用选择权，用户可以根据自己的需要调节室温、控制采暖量，提高了建筑的热舒适度，改善用户生活质量。
(3) 分户热计量通过对用户进行公平收费，使“热”成为商品，执行“谁用热，谁交钱”和用多少热，交多少钱”的供热市场经济机制，取消福利供暖，可以解决全国性供热企业收费难、供热企业严重亏损、供热质量与数量均得不到保证和服务质量难以提高等问题。
因此实行分户热计量，是改变目前供热状况，促进供热企业健康发展的必然需求。
2：分户热计量系统形式(1) 竖井内双管式，户内水平串联，入口设热水表、锁闭阀。
在楼梯间设置管道竖井，竖井内布置该单元供暖、供回水立管，室内供回水管敷设在该层地面附近侧墙的沟槽内。
该形式实现了分户控制和分户计量，竖向无立管，不影响装修，但该形式不能进行室温控制，管线过门需处理，每组散热器需设跑风。

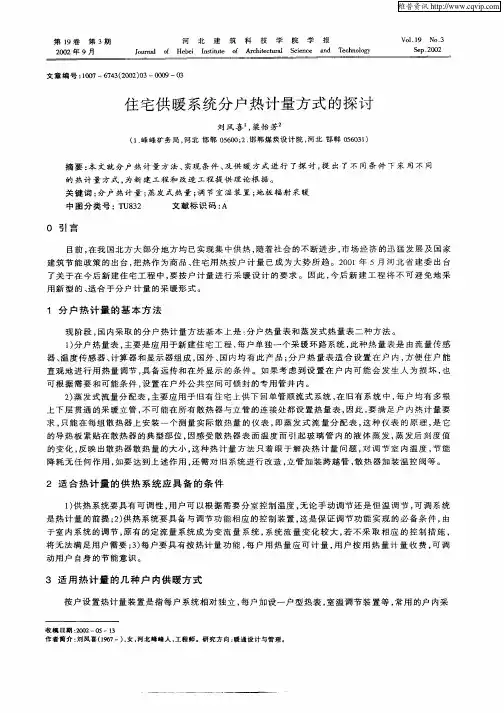

住宅供暖系统分户热计量方式的探讨
维普资讯
第 ｌ ９卷
第 ３期
河
北
建
筑
科
技
学
院
学
报
Ｖｏ ． ９ Ｎｏ． １１ ３ Ｓ ｐ． ０ ｅ ２０ ２
２０ ０ ２年 ９月
Ｊ ｒ ａ ｏ Ｈｅ ｅ Ｉ ｓｉｕｅ ｏ Ａｒｈ ｔｃｕｒｌ Ｓ ｉｎ ｅ ａ Ｔ ｃ ｎ ｌｇ ｏｕ ｌ ｎ ｆ ｂ ｉ ｎ ｔｔｔ ｆ ｃ ｉｅ ｔ ａ ｃｅ ｃ ｎｄ ｅ ｈ ｏｏ ｙ
可根 据 需 要 和可 能条 件 ， 置在 户 外公 共 空 间 可锁 封 的专 用 管井 内。 设 ２ 蒸 发 式 流量 分 配表 ， ） 主要 应用 于 旧有 住 宅 上供 下 回单管顺 流 式 系统 ， 旧有 系统 中 ， 户 均有 多根 在 每 上 下 层 贯通 的采 暖立 管 ， 可 能在所 有 散 热器 与 立 管 的连 接处 都设 置 热 量表 ， 不 因此 ， 满 足 户 内热计 量 要 要 求 ， 只能 在 每组 散 热 器上 安 装 一个 测量 实 际 散热 量 的 仪 表 ， 即蒸 发 式 流 量 分 配 表 ， 这种 仪表 的 原 理 ， 它 是
于室 内系 统 的调 节 ， 有 的定 流量 系统 成 为 变 流 量 系 统 ， 统 流 量 变化 较 大 ， 不 采 取 相 应 的 控制 措 施 ， 原 系 若 将无 法 满 足用 户 需要 ； ） 户要 具有 按 热计 量 功 能 ， 户 用 热量 应 可 计 量 ， 户按 用 热 量 计 量 收 费 ， ３每 每 用 可调 动用 户 自身 的节 能 意识 。
的导 热板 紧贴 在散 热 器 的典 型部 位 ， 因感 受散 热 器 表 面 温 度 而 引起 玻 璃 管 内 的液 体 蒸 发 ， 发 后 刻 度 值 蒸
第 ｌ ９卷
第 ３期
河
北
建
筑
科
技
学
院
学
报
Ｖｏ ． ９ Ｎｏ． １１ ３ Ｓ ｐ． ０ ｅ ２０ ２
２０ ０ ２年 ９月
Ｊ ｒ ａ ｏ Ｈｅ ｅ Ｉ ｓｉｕｅ ｏ Ａｒｈ ｔｃｕｒｌ Ｓ ｉｎ ｅ ａ Ｔ ｃ ｎ ｌｇ ｏｕ ｌ ｎ ｆ ｂ ｉ ｎ ｔｔｔ ｆ ｃ ｉｅ ｔ ａ ｃｅ ｃ ｎｄ ｅ ｈ ｏｏ ｙ
可根 据 需 要 和可 能条 件 ， 置在 户 外公 共 空 间 可锁 封 的专 用 管井 内。 设 ２ 蒸 发 式 流量 分 配表 ， ） 主要 应用 于 旧有 住 宅 上供 下 回单管顺 流 式 系统 ， 旧有 系统 中 ， 户 均有 多根 在 每 上 下 层 贯通 的采 暖立 管 ， 可 能在所 有 散 热器 与 立 管 的连 接处 都设 置 热 量表 ， 不 因此 ， 满 足 户 内热计 量 要 要 求 ， 只能 在 每组 散 热 器上 安 装 一个 测量 实 际 散热 量 的 仪 表 ， 即蒸 发 式 流 量 分 配 表 ， 这种 仪表 的 原 理 ， 它 是
于室 内系 统 的调 节 ， 有 的定 流量 系统 成 为 变 流 量 系 统 ， 统 流 量 变化 较 大 ， 不 采 取 相 应 的 控制 措 施 ， 原 系 若 将无 法 满 足用 户 需要 ； ） 户要 具有 按 热计 量 功 能 ， 户 用 热量 应 可 计 量 ， 户按 用 热 量 计 量 收 费 ， ３每 每 用 可调 动用 户 自身 的节 能 意识 。
的导 热板 紧贴 在散 热 器 的典 型部 位 ， 因感 受散 热 器 表 面 温 度 而 引起 玻 璃 管 内 的液 体 蒸 发 ， 发 后 刻 度 值 蒸
