智能电缆故障测试系统使用说明书电缆故障测试仪使用说明书仪器概述该电缆故障测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
该电缆测试仪是我公司精心设计和制造的全新一代便携式智能电缆故障检测仪器，它以笔记本电脑为主机，配以基于电脑USB接口的数据采集器，直接使用电脑USB接口。
其体积、重量均为目前同类型产品中最小的。
不用任何外接电源，仅用笔记本电脑中的电池供电即可，故体积小、重量轻、免维护、便于携带。
在操作界面的设计方面具有独到之处。
各种参数的设臵、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过光电鼠标或少数几个热键就能方便完成。
采集的测试波形清晰，回波拐点明显，特别容易判断故障距离。
特别要提到的是，本仪器抗电磁干扰的能力特强。
特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。
本仪器的设计秉承了我公司一贯高科技、高精度、高质量的原则，将电缆故障测试水平提高到了一个全新境界。
ST2000C型高智能电缆故障检测仪具有测试准确、智能化程度高、适应面广、性能稳定、软件界面等显著特点。
第一章技术说明一、仪器的技术特点1. 可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2. 具有多种测试方法，如低压脉冲法、冲击高压电流取样法、直流高压闪络法等。
3. 由于笔记本电脑是电池供电，而数据采集器使用的是电脑的电源，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离，抗干扰能力强，同时保证了测试可靠性和人机的安全。
4. 前臵采样测量单元采用先进的信号处理技术，全汉化大屏幕显示，测试波形特征清晰易辩，使得电缆故障分析更容易掌握。
5. 采用基于Windows平台的软件，更具人性化设计，操作简便。

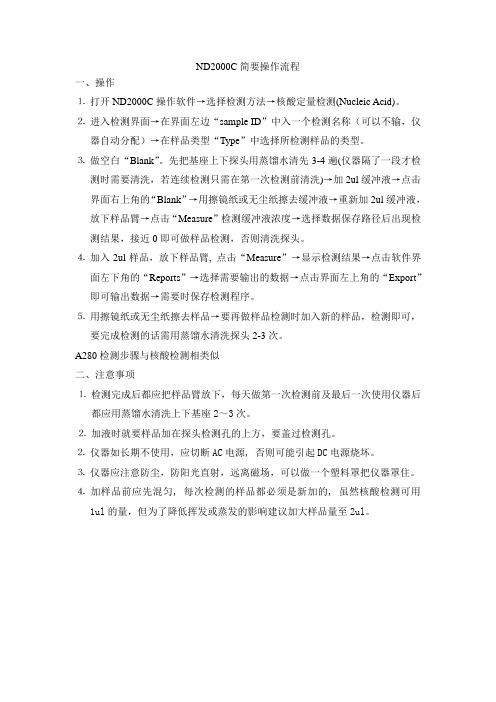

ND2000C简要操作流程
一、操作
⒈打开ND2000C操作软件→选择检测方法→核酸定量检测(Nucleic Acid)。
⒉进入检测界面→在界面左边“sample ID”中入一个检测名称（可以不输，仪
器自动分配）→在样品类型“Type”中选择所检测样品的类型。
⒊做空白“Blank”。
先把基座上下探头用蒸馏水清先3-4遍(仪器隔了一段才检
测时需要清洗，若连续检测只需在第一次检测前清洗)→加2ul缓冲液→点击界面右上角的“Blank”→用擦镜纸或无尘纸擦去缓冲液→重新加2ul缓冲液，放下样品臂→点击“Measure”检测缓冲液浓度→选择数据保存路径后出现检测结果，接近0即可做样品检测，否则清洗探头。
⒋加入2ul样品，放下样品臂, 点击“Measure”→显示检测结果→点击软件界
面左下角的“Reports”→选择需要输出的数据→点击界面左上角的“Export”
即可输出数据→需要时保存检测程序。
⒌用擦镜纸或无尘纸擦去样品→要再做样品检测时加入新的样品，检测即可，
要完成检测的话需用蒸馏水清洗探头2-3次。
A280检测步骤与核酸检测相类似
二、注意事项
⒈检测完成后都应把样品臂放下，每天做第一次检测前及最后一次使用仪器后
都应用蒸馏水清洗上下基座2～3次。
⒉加液时就要样品加在探头检测孔的上方，要盖过检测孔。
⒉仪器如长期不使用，应切断AC电源, 否则可能引起DC电源烧坏。
⒊仪器应注意防尘，防阳光直射，远离磁场，可以做一个塑料罩把仪器罩住。
⒋加样品前应先混匀, 每次检测的样品都必须是新加的, 虽然核酸检测可用
1ul的量，但为了降低挥发或蒸发的影响建议加大样品量至2ul。
摘要：本方案对德能天然气发电有限公司的220KV变电站一次高压设备及控制、保护系统做了简单介绍，叙述了高压调试、系统调试和注意事项，供参加此项工作的调试人员参考。
关键词：一次高压电器设备设备调试与试验项目受电及带负荷试验联合调试一：工程概况德能天然气发电厂规划容量：2*42MW+2*20MW发电机组，通过220KV升压站与湖州电网相连。
1、设备配置：主变两台选用山东电力设备厂SF9—90000 242/10.5KV型变压器。
断路器选用河南平高电气股份有限公司的分相式LW10B—252W。
电流互感器选用河南平高电气股份有限公司LVQB—220型SF6电流互感器，电压互感器选用TYD1—220/√3型电容式电压互感器，避雷器选用Y10W—200/520W氧化锌避雷器，隔离开关及接地开关分别选用GW16—252I型及JW6—252I型。
2、保护、监控配置：主变保护选用北京四方继电自动化股份有限公司，主保护配两套型号CSC—326B，本体非电量保护型号CSC—336A，辅助保护型号CSC—122T。
线路保护选用北京四方继电自动化股份有限公司及南京南瑞继保电气有限公司。
主保护型号CSC—101A、RCS—931A，辅助保护型号CSC—122A，线路失步解列型号CSC—391，远方信号传输型号CSY—102AZ。
母差保护选用深圳南瑞科技有限公司型号BP—2B微机母线成套保护装置。
故障录波选用深圳双合电脑系统股份有限公司型号SH2000C型电力故障录波测距装置。
保护信息收集选用北京四方继保自动化股份有限公司型号CSFM—2002故障信息管理系统子站系统。
主变、220KV线路、母线设备监控系统选用上海惠安系统控制有限公司型号WesconGroupD25系统。
同期装置选用南京南瑞继保电气有限公司型号MAS—2微机自动准同期装置。
二：设备调试与试验项目（一）高压调试1．主变试验项目：1）测量绕组的直流电阻,各相测得的值相互差值应小于平均值的2%，线间测得的值应小于1%，与同温下产品出厂实测数值比较，相应变化不大于2%。
HCH-2000C超声波测厚仪操作说明书（5篇）第一篇：HCH-2000C超声波测厚仪操作说明书目录一、概述---2二、技术指标-------5六、维护---5附：装箱单----11一、概述：HCH-2000C型超声波测厚仪内部电路采用最新数字电子技术与微电脑技术，外部采用金属机壳制造而成，仪器体积小、功耗低、功能强、抗摔打、抗振动、触摸按键操作更直观，是您在实际应用中首选的仪器。
使用本仪器可以方便无损地检测锅炉、压力容器、管道、金属工件、玻璃、塑料、有机玻璃等的厚度。
二、技术指标1、测量范围：0.7-199.9mm(45＃钢)22、显示精度：0.1mm3、测量误差：1%×厚度值±0.1mm4、测量方式：手动存储测量5、存储容量：600个测量点6、探头频率：5MHz7、声速范围：1000--9990M/S8、电源范围：1.2--1.5V碱性电池或充电电池9、外形尺寸：124*50*24mm10、重量：150g（含电池）11、藕合指示：被测件与探头藕合良好时，显示屏左上侧显示如右图:12、使用环境：温度-10°C ～60°C 相对湿度小于90%13、自动断电：本仪器待机五分钟将自动关机三、各部位名称、作用及使用方法1、各个按键作用：（1）开机/关机。
(2)MENU为设置键。
按动该键仪器在下3列功能循环：“声速加……声速减……读存储值……读探头选择表……测量”。
（3）CAL：执行键。
在测量状态下为“校准”，在声速加减状态下为声速加或声速减设置，在该存储值状态下为读取存储值。
(4）ENTER：多功能键。
在测量状态下，为存储键，在声速加减状态下，为快速调整声速为“5900”，在声速表状态下为确认屏显声速为当前声速，在读取存储值状态下为 3存储地址回“1”。
2、根据电池仓盖指示方向打开电池仓，放入两节电池。
四、仪器使用方法： A、仪器测量状态按动仪器面板上“ ” 键，仪器首先显示探头状态，几秒钟后应显示“0.0”进入测量状态（如图A），在仪器上方的标准试块上放适量耦合剂，用探头测量试块得一测量值，探头离开不离开试块都可以，按动“CAL”键，显示屏应显示“4.0”，松开“CAL”键测量标准试块应显示“4.0”，如测量不准可重复较正。
CS2000系统说明书目录第一章硬件系统 (3)1.1 系统主要特点 (4)1.2 实验对象组成结构 (4)1.3 控制台组成结构 (7)1.4 RS-485接口转换器与通讯电缆 (11)第二章MCGS组态系统 (13)2.1主控窗口 (13)2.2 设备窗口 (13)2.3 用户窗口 (14)2.4 实时数据库 (14)2.5 运行策略 (14)第一章硬件系统生产与生活的自动化是人类长久以来所梦寐以求的目标，在18世纪自动控制系统在蒸汽机运行中得到成功的应用以后，自动化技术时代开始了。
随着工业技术的更新，特别是半导体技术、微电子技术、计算机技术和网络技术的发展，自动化仪表已经进入了计算机控制装置时代。
在石油、化工、制药、热工、材料和轻工等行业领域中，以温度、流量、物位、压力和成分为主要被控变量的控制系统都称为“过程控制”系统。
过程控制不仅在传统工业改造中，起到了提高质量，节约原材料和能源，减少环境污染等十分重要的作用，而且已成为新建的规模大、结构复杂的工业生产过程中不可缺少的组成部分。
随着计算机控制装置在控制仪表基础上的发展，自动化控制手段也越来越丰富。
其中有在工业领域有着广泛应用的智能数字仪表控制系统、智能仪表加计算机组态软件控制系统、计算机DDC控制系统、PLC控制系统、DCS分布式集散控制系统、FCS现场总线控制系统等。
在现代化工业生产中，过程控制技术正为实现各种最优的技术经济指标、提高经济效益和劳动生产效率、改善劳动条件、保护生态环境等起到越来越大的作用。
CS2000型过程控制实验装置是根据我国工业自动化及相关专业教学特点，吸取了国外同类实验装置的特点和长处，并与目前大型工业装置的自动化现场紧密联系，采用了工业上广泛使用并处于领先的AI智能仪表加组态软件控制系统、DCS(分布式集散控制系统)，经过精心设计、多次实验和反复论证后，推出的一套基于本科生、研究生教学和学科基地建设的实验设备。
前言近年来，计算机软硬件技术飞速发展，在机器的硬件水平不断提高的同时价格却呈下降趋势。
软件方面，新的操作系统、新的程序设计方法也正开始为大家所接受并掌握。
同时，我国在电网调度自动化领域的应用技术也日趋成熟，用户对系统的要求越来越高。
在此前提下,我们研制出了适用于中、小规模调度自动化系统的新一代高水平的电网监控系统——SJ-2000C。
它所应用的许多先进技术已经为广大用户所接受。
如大规模的系统容量、出色的图形功能、完善的数据库系统、友好的人机界面、强大的SCADA功能等。
SJ-2000C系统采用Windows98/Windows2000作为运行平台，全部的程序都是用C/C++语言编成。
整个系统采用多任务设计思想，各个进程分别调度，全部的系统功能都是在线的。
系统应用了专用的汉化平台，提供了图元编辑、画面编辑、数据库生成、汉字输入、自由制表等大量实用工具，系统间数据可通过网络进行传输。
SJ-2000C系统中许多功能的确令人耳目一新。
SJ-2000C系统除了自身具备强大的功能外，还为用户提供了开放性的数据库接口，用户可在此基础上进行自己系统特殊功能的开发。
SJ-2000C系统在设计之初便是作为一个通用平台进行考虑的，在此系统之上可以衍生出许多应用系统：如当地监控系统、水厂自动化系统、楼宇自动化系统等，其应用领域极为广泛。
目前SJ-2000C系统在国内中、小规模地调和县调一级处于领先水平，它的后续版本也正在开发中。
SJ-2000C电网监控系统使用技术资料目录第一章系统介绍及安装1.1系统硬件配置1.2系统的运行环境1.3对打印环境的设置1.4系统路径分类1.4.1系统路径1.4.2运行程序目录1.4.3数据库目录1.4.4画面目录1.4.5图元文件目录1.4.6历史数据目录1.4.7历史曲线目录1.4.8报表数据目录1.5系统启动第二章系统说明2.1 系统总体软件模块2.1.1 系统软件示意框图2.1.2 系统总控布局2.2 系统功能简介2.3 运行准备第三章系统使用说明3.1 系统总体布局3.2 系统程序管理器在2000系统中的作用3.3 系统实库数据和画面调用3.3.1 实库数据3.3.2 画面调用3.3.3 画面控制3.3.4 开关对位3.3.5 画面考屏3.3.6 置牌操作3.3.7 其他的画面操作3.3.8 曲线操作3.3.9 棒图画面操作3.4 历史数据3.4.1 曲线数据3.4.2 计划值数据3.4.3 报表数据3.5 运行日志3.5.1 事件记录3.5.2 变位记录3.5.3 越限记录3.5.4 遥控记录3.5.5 工况登录记录3.5.6 开关操作3.5.7 遥测操作3.5.8 工况操作3.6 系统管理3.6.1 系统设备3.6.2 告警打印选择3.6.3 时间设置3.6.4 重读系统3.6.5 召唤打印3.7 图元编辑工具3.8 画面编辑工具3.9 报表生成工具3.10 数据录入工具3.11 当地监控模块3.12 系统附加功能第四章系统的维护和管理4.1 系统运行环境维护4.2 数据库系统维护4.3 图形系统维护4.3.1 图元部分维护4.3.2 画面部分维护4.4 历史数据库维护4.4.1 历史曲线数据4.4.2 历史报表数据4.4.3 历史登录信息4.5 报表系统维护4.6 系统的分级管理4.7 打印管理4.8 系统网络站号管理第五章系统运行的注意事项5.1 避免开过多的窗口5.2 避免使用系统工具5.3 避免无意义的操作5.4 避免对进程的误删除5.5 避免试图关闭告警窗口5.6 常见故障及排除第一章系统介绍及安装SJ-2000C分布式电网监控系统是一个功能齐全、使用灵活而且扩展性极强的一个系统。
四、CPS2000仪器操作与软件使用盛军华、刘友权应知部分1、 CPS2000综合录井仪由那几部分组成？仪器房、配电系统、传感器系统、信号接口系统、气体分析系统、计算机硬件系统、计算机软件系统2、信号接口单元的主要功能是什么？给传感器提供电压,把传感器信号输送给多功能接口板，把前台机发出的信号传送给执行部件（如色谱分析控制、打铃捞沙、泵控制、电脱控制等）。
3、CPS2000综合录井仪计算机系统由那几部分组成？由数据库服务器、采集站、工程钻、处理及解释站等几部分组成，在通过HUB组成Windows局域网络。
4、CPS2000综合录井仪配置的传感器系统有那几种？绞车传感器、悬重压力传感器、机械式扭矩传感器、电动式扭矩传感器、立管压力传感器、泥浆池体积传感器(超声波式)、套管压力传感器、泥浆温度传感器、电导率传感器、泥浆密度传感器、泵冲、转盘转速传感器、出口流量传感器、硫化氢检测器5、CPS2000色谱系统由那几部分组成、各部分的主要作用是什么？由气体分配单元、CPS-KQ-IV色谱分析仪、CPS-KR-IV热导分析仪、电脱控制单元和3笔记录仪等组成。
气体分配单元主要用于氢气、空气、样品气的分配、压力和流量控制。
CPS-KQ-IV色谱分析仪分析器单元是色谱分析仪的核心单元，它主要由拉杆阀、信号放大处理电路、色谱柱、恒温箱、氢火焰检测器、稳压阀、稳流阀、压力表、温度控制器等组成。
分析气样经色谱柱分离后，进入氢火焰检测器燃烧，收集离子流，通过放大电路处理，输出给计算机、记录仪和报警面板。
CPS-KR-IV热导分析仪热导分析单元用来测量H2和CO2。
6、CPS2000综合录井仪及电动脱气器电源为多少伏、频率是多少？综合录井仪电源为380V、45~60Hz电动脱气器电源为380V、45~60Hz7、CPS2000色谱仪的工作原理是什么？CPS2000色谱仪是气相色谱仪的一种，它是通过对石油天然气以及气化石油的总量分析和成分分析，测量油气含量的一种分析仪器，样品气经过色谱柱分离到鉴定器燃烧产生离子流，经氢焰离子化鉴定器（FID）收集输送到放大器放大，产生电压信号，输出到计算机、记录仪等设备。
故障录波装置数据远传及分析阿克苏电力有限责任公司杨媛珍李敢[摘要]介绍阿克苏电网故障录波装置数据利用调度数据网远传地调方案，结合现场实际分析方案实施过程中存在的问题及原因分析。
[关键词]故障录波；数据远传；分析前言微机故障录波装置直接采集来自TV、TA的二次电压、电流量，经过模/数转换及数据处理，可以直接输出电压、电流波形和量值，如是区内故障还能提供母线到故障点的故障测距。
故障录波装置所记录的各种故障数据为电力系统故障分析及对各种保护动作行为的分析和评价提供了科学依据，实现快速分析及处理事故。
目前阿克苏电网110千伏以上变电站已全部配有微机故障录波装置。
1 微机故障录波装置数据远传1.1 现状目前，阿克苏电网有5个220kV变电站、20个110千伏变电站，共安装障录波装置35台。
随着阿克苏电网变电站综自改造的逐步完成，220千伏及以下变电站将无人值班，实现集中控制。
因阿克苏电网变电站比较分散，距离调度中心较远，在系统发生故障时，无法在第一时间将故障信息上报调度，影响电网事故分析及处理，从而对电网安全稳定运行造成影响。
因此实现故障录波数据远传及数据分析具有非常重要的意义。
早在2009年阿克苏电网开始实行110千伏变电站无人值守时起，就提出故障录波装置的数据远传地调工作，但因没有可靠的通信通道而无法实施。
2010年省调调度数据网建成，阿克苏220千伏变电站基本实现了故障录波数据远传省调，其中220千伏阿克苏变SH2000B、220千伏龟兹变YS-8A故障录波装置不具备远传功能，在2011年6月故障录波装置换型改造后实现数据远传。
1.2 故障录波装置数据远传方案的确定2011年阿克苏电力公司建成覆盖所有110千伏及以上变电站的调度数据网，以太网通信方式在阿克苏电网综自变电站中已广泛应用，通过网络将变电站、发电厂的故障录波装置数据远传至地调，成为可行方案。
经过与厂家沟通，许继电气WGL-600、许继电气DPR100、深圳双合SH-2000C、南京能发RFW-200、南自DRL-600故障录波装置支持TCP/IP网路协议，能够实现由以太网联网的通信方式。
目录前言 (6)第一章技术指标 (7)1.1 SH2000C故障录波测距分析软件简介 (7)1.2相关国家和行业标准 (7)1.3技术指标 (8)1.3.1处理信号 (8)1.3.2采样指标 (9)1.3.3测距精度 (9)第二章软件概述 (10)2.1软件运行平台 (10)2.1.1软件平台介绍 (10)2.2文件夹 (13)2.2.1文件目录 (13)2.2.2 主要文件 (13)2.3 录波文件 (14)2.3.1原始录波数据文件（*.SHD） (14)2.3.2复合录波数据文件（*.SHW） (14)2.3.3 COMTRADE标准录波文件 (15)2.3.4运行日记文件（*.DRY） (16)2.4系统配置文件 (16)2.5定值文件 (22)2.6软件安装步骤 (22)2.7软件升级步骤 (23)2.7.1后台计算机软件升级 (23)2.7.2运行新版本 (24)2.7.3检验录波功能 (24)2.8主界面及其菜单介绍 (24)2.8.1主界面 (24)2.8.2主界面菜单 (31)第三章定值文件 (35)3.1 定值文件定义 (35)3.2 定值文件的设置 (35)3.2.1线路参数设置 (36)3.2.2通道设置 (39)3.2.3开关量设置 (45)3.2.4零漂和刻度调整 (50)3.2.5定值设置 (54)3.2.6电站和录波器ID设置 (58)3.2.7定值文件的存取 (59)3.3创建定值文件方法 (61)第四章故障分析 (62)4.1查找与打开录波文件 (62)4.1.1最近20个录波文件 (62)4.1.2在文件夹中查找 (62)4.1.3文件搜索 (63)4.2波形分析窗口及菜单介绍 (68)4.3电压/电流量故障分析 (72)4.3.1波形分析 (72)4.3.2故障分析报告 (82)4.3.3启动原因分析 (83)4.3.4查看定值文件 (84)4.4开关量和高频/直流量分析 (85)4.5谐波分析和矢量分析 (87)4.5.1序分量和谐波分析窗口菜单 (87)4.5.2谐波分析和矢量分析报告 (90)4.5.3功率计算方法 (91)4.6录波文件管理 (91)4.6.1硬盘文件管理 (91)4.6.2录波文件备份 (92)第五章其他功能 (95)5.1实时波形显示 (95)5.2键盘解锁 (97)5.3手动启动录波 (97)5.4停止录波 (97)5.5打印 (98)5.5.1打印波形图 (98)5.5.2打印带波形图的故障分析报告 (100)5.5.3打印故障分析报告 (100)5.5.4打印谐波分析和矢量分析报告 (100)5.5.5打印定值表 (101)5.5.6打印线路参数 (101)5.5.7打印零漂表 (101)5.5.8打印刻度表 (101)5.5.9打印开关量表 (102)5.5.10打印开关变位表 (102)5.5.11自动打印设置 (102)5.6人员权限和密码设置 (102)5.6.1添加用户 (103)5.6.2删除用户 (104)5.6.3查看密码 (104)5.6.4权限设置 (105)5.6.5默认用户名和密码 (105)5.6.6用户名和密码丢失处理 (106)5.6.7更改密码 (106)5.7 GPS时间设置 (107)5.7.1 GPS对时设置 (107)5.7.2 GPS对时测试方法 (108)5.8 Monitor板连接 (108)5.9手动清除告警 (108)5.10查看历史运行日记 (109)5.11前置机检测信息 (110)5.12录波器配置信息 (112)5.13软件版本信息 (113)第六章数据通信 (115)6.1通信联网方式 (115)6.1.1通信联网方式介绍 (115)6.1.2通信联网方式特点 (115)6.1.3通信联网方式举例示意图 (116)6.2通信参数设置 (120)6.2.1关闭通信端口 (121)6.2.2设置通信参数 (121)6.2.3监视通信端口 (126)6.3 TCP/IP通信的IP地址设置 (126)第七章常用功能和巡检维护 (131)7.1常用功能 (131)7.1.1常用录波器操作 (131)7.1.2常用查找录波文件的方法 (131)7.1.3常用故障分析 (131)7.2录波器日常巡检和维护 (132)7.2.1查看运行日记 (132)7.2.2查看通信端口状态 (132)7.2.3查看采集板状态 (132)7.2.4实时波形显示 (132)7.2.5手动启动录波 (132)7.3常见异常情况处理 (133)7.4注意事项 (135)前言一、本说明书详细介绍了SH2000C故障录波测距分析软件（以下简称SH2000C软件）的技术指标、参数设置、功能操作等。
供录波器操作、安装和维护参考。
为突出重点功能，本说明书专门设立“第三章定值文件”和“第四章故障分析”；为方便读者快速了解SH2000C软件常用功能和操作，还专门设立了的“第七章常用功能和巡检维护”，作为快速入门索引。
由于本软件是和录波器配合使用，而录波器是根据变电站实际运行要求订制的设备，硬件配置以实际订货合同为准。
本书以基本硬件配置（48路模拟量）为基础叙述使用说明。
二、本说明书假定读者具备电力继电保护专业常识、了解WINDOWS 操作系统以及计算机基本知识。
如需进一步了解有关内容请您参阅相关技术文章和书籍。
三、黑方括号“【】”内为菜单名或命令按钮，单击有效；方括号“[ ]”表示界面中栏目、窗口名或界面内说明文字。
四、→【菜单】→【子菜单】→【下层菜单】→．．．→【目的地】：指从菜单顺序选择子菜单、下层菜单（弹出对话框中的菜单）．．．直到进入目的地。
如无特别说明，选择菜单操作方法为单击鼠标左键。
第一章技术指标1.1 SH2000C故障录波测距分析软件简介SH2000C软件是由西安市双合软件技术有限公司根据市场需求开发的新一代高性能故障录波测距分析软件。
SH2000C软件适合国内的多种录波器，可以分析标准的COMTRDAE格式数据。
SH2000C故障录波测距分析软件完全满足并优于国家电力部颁布的行业标准《220-500kV电力系统故障动态记录技术准则》（DL/T 553-94）和《220kV-500kV电力系统故障动态记录装置检测要求》（DL/T 663-1999）。
1.2相关国家和行业标准SH2000C故障录波测距分析软件执行如下国家和行业标准：标准号标准名称1.3技术指标1.3.1处理信号1.3.2采样指标1.3.3测距精度金属性短路时测距误差＜2%，非金属性短路误差≤2%。
第二章软件概述2.1软件运行平台2.1.1软件平台介绍SH2000C软件在WINDOWS2000平台运行时，应对后台计算机做以下设置：1）BIOS设置SH2000C软件对BIOS没有特殊要求，除下面介绍的项目外，其它的只要选择默认BIOS设置就可以。
①硬盘设置第一主硬盘设置为系统查找的硬盘类型（具体如何查找看主板的操作手册），其余设置为无。
②启动设置设为硬盘启动。
2）电源管理设置为保证后台计算机正常工作，须对电源使用做特殊设置。
方法如下：【我的电脑】→【控制面板】→【电源管理】，在[电源使用方案]窗口中（如下图）设置。
[电源使用方案]必须设为：一直开着；[关闭监视器]建议设：20分钟之后，可自定义；[关闭硬盘]设为：从不。
3）自动登陆到WINDOWS2000设置不设置用户名和密码，后台机开机即直接登陆到WINDOWS 2000操作系统。
在【我的电脑】→【控制面板】→【用户和密码】→【用户】，在[要使用本机，用户必须输入用户名和密码]栏前的复选框内选择空白（没有√），如下图所示：2.2文件夹2.2.1文件目录SH2000C软件必须安装在C：盘根目录下，采用固定目录结构（文件夹内所有文件不得移动）。
SH2000C软件设有如下目录（文件夹）：C:\SH2000——主目录（SH2000C软件的全部文件和文件夹都存储在此目录中）；C:\SH2000\STANDARD——复合录波数据（*.SHW格式）文件夹；C:\SH2000\DATA——COMTRADE标准原始录波数据文件夹：C:\SH2000\SRC——原始录波数据（*.SHD格式）文件夹；C:\SH2000\DIARY——运行日记文件夹：C:\SH2000\SYSTEM——系统支持文件夹（存放运行SH2000C软件的系统支持文件以及备份定值文件）。
2.2.2 主要文件*.SHW――复合录波数据文件*.SHD――原始录波数据文件*.CFG――COMTRADE标准录波文件的图形文件*.DAT――COMTRADE标准录波文件的数据文件*.HDR――COMTRADE标准录波文件的头文件*.DRY――运行日记文件SH2000.EXE――运行主程序SH2000.INI――系统配置文件SHCONST.SYS――定值文件SHTEXT.CIP――加密的人员权限管理文件INDEXFILE.DAT――前置机文件目录2.3 录波文件2.3.1原始录波数据文件（*.SHD）录波器启动录波时前置机记录（同时在后台机备份）的原始录波数据，不含线路参数等分析数据。
原始录波数据文件名称以录波文件序号为要素，扩展名为.SHD，命名规则如下：SSH□□□.SHD录波文件序号(000—999)2.3.2复合录波数据文件（*.SHW）录波器启动录波时，前置机记录原始录波数据，后台机自动备份前置机内的原始录波数据文件同时生成SHW格式的复合录波数据文件（简称录波文件）。
复合录波数据文件包含原始录波数据、系统参数、图形等分析要素，供波形分析时使用。
复合录波数据文件以产生录波的日期和时刻以及录波序号（与原始录波数据文件的序号对应）作为文件名称要素，扩展名为.SHW，命名规则如下：—999)(00—59)(00—59)(00—23)(01—31)(01—12)—2200)2.3.3 COMTRADE标准录波文件（*.CFG、*.DAT、*.HDR）录波器启动录波时，后台机自动备份前置机内的原始录波数据文件同时生成COMTRADE格式的标准录波文件。
标准录波文件COMTRADE格式是国际标准的录波数据存储格式，以ASCII码形式保存。
供保护测试仪或信息管理系统的事故回放及波形对比显示时使用。
标准录波COMTRADE文件名称以录波文件序号为要素，该序号与原始录波数据文件的序号对应。
COMTRADE文件的图形文件扩展名为.CFG、数据文件的为.DAT、头文件的为.HDR。
命名规则如下：SSH□□□.CFG/.DAT/.HDR录波文件序号(000—999)(与原始录波数据文件的序号对应)2.3.4运行日记文件（*.DRY）记录录波器每天发生的运行事件。
