隧道施工通风专项方案
隧道施工通风专项方案一、前言隧道施工通风专项方案是为了确保隧道施工现场的空气质量符合相关标准，保护施工人员的身体健康和生命安全，有效预防事故的发生。
本方案将从隧道施工通风的目标与原则、通风系统设计、通风措施、通风设备选型等方面进行详细介绍。
二、目标与原则1.目标：确保隧道施工现场的空气质量达到国家相关标准，保持施工现场的良好通风状况。
2.原则：（1）合理设计通风系统，保证通风效果；（2）采用适当的通风措施，确保通风系统的可靠性和稳定性；（3）选择合适的通风设备，满足施工现场的通风需求。
三、通风系统设计1.方案选择：根据隧道施工现场的具体情况（如施工区域大小、建筑材料等），选择合适的通风系统方案。
通常包括横向通风、纵向通风、强制通风等。
2.通风系统参数计算：根据施工区域的面积、高度、环境温度、施工人员数量等参数，计算通风系统的设计风量，保证施工现场的通风效果。
3.通风系统布置：根据施工现场的具体布置情况，合理设置通风设备的位置和数量，保证通风系统的全面覆盖。
四、通风措施1.确保施工现场的通风口畅通，清除堵塞物质；2.设置合理的通风口位置，保证通风口与施工作业面的距离符合规范要求；3.选择合适的通风排烟系统，保证施工现场的空气流动；4.定期检查通风设备的运行状态，保证其正常工作；5.配备必要的防护设备，如面罩、防尘口罩等，确保施工人员的安全。
五、通风设备选型1.风机：根据施工现场的需求，选择适当的风机。
通常有轴流风机、离心风机等不同类型的风机可供选择。
2.排烟设备：根据施工现场的需要，配置合适的排烟设备。
常见的排烟设备有排烟管道、排烟风机等。
3.通风口设备：根据施工现场的需求，选择合适的通风口设备。
常见的通风口设备有通风涂料、玻璃纤维通风管道等。
六、安全措施1.建立健全的安全管理制度；2.严格执行隧道施工现场的通风安全规范；3.培训施工人员的安全意识，提高技能水平；4.定期检查通风设备的工作状态，及时发现隐患并处理；5.配备必要的防护设备，确保施工人员的安全。
隧道通风专项施工方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：隧道通风专项施工方案# 隧道通风专项施工方案## 1. 引言隧道通风是隧道工程中一个非常重要的环节，它能够保证隧道内空气的流通和清新，提供舒适的工作环境以及确保行车安全。
本文档将详细介绍隧道通风专项施工方案。
## 2. 目标本方案的目标是确保隧道内空气质量符合环保要求，确保隧道内的工作和行车环境良好。
## 3. 施工前准备在进行隧道通风的专项施工前，需要进行以下准备工作：- 对现有隧道进行勘察和评估，确定通风设备的摆放位置和数量；- 统计隧道的长度、平均高度和宽度等信息，以便计算通风系统的风量；- 编制施工计划，确保施工进度和质量的控制。
## 4. 通风设备选择通风设备的选择应根据隧道的长度、形状和交通流量等因素进行评估。
一般来说，通风设备主要包括风机、风道和排烟系统。
在选择通风设备时，应考虑以下因素：- 风机的风量和静压；- 风道的尺寸和布置；- 排烟系统的烟道长度和排风能力。
## 5. 施工方案### 5.1 风机安装风机的安装位置应根据隧道的形状和交通流量等因素进行确定。
通常情况下，应将风机安装在隧道的一端，并采取合适的通风管道将新鲜空气引入隧道内。
在风机安装过程中，需注意以下事项：- 风机应采用低噪音、高效率的型号；- 风机应固定稳定，避免振动和噪音；- 风机的电气接线应符合安全标准。
### 5.2 风道布置风道的布置应根据隧道的形状和交通流量等因素进行确定。
一般情况下，应将风道布置在隧道的顶部或侧面，并确保通风系统能够覆盖整个隧道区域。
在风道布置过程中，需注意以下事项：- 风道尺寸应满足通风系统的需求；- 风道应采用合适的材料，如金属或玻璃纤维；- 风道的连接应牢固可靠，避免漏风。
### 5.3 排烟系统设计排烟系统的设计应满足排烟要求，保持隧道内的空气清新。
一般情况下，排烟系统应设置在隧道的另一端，并通过烟道将烟雾排出隧道外。
隧道工程通风系统改造方案
隧道工程通风系统改造方案一、背景隧道工程的通风系统是确保隧道内环境安全的重要部分。
然而，随着技术的进步和安全标准的提高，现有的通风系统可能不再符合要求。
因此，需要进行隧道工程通风系统的改造，以满足新的要求。
二、目标本改造方案的目标是提供一个安全、高效的通风系统，确保隧道内空气质量达到标准，并有效地控制温度和湿度。
三、改造方案3.1 通风设备更新通过更新通风设备，包括风机、排烟机等，以提高通风系统的效率和可靠性。
选用高效能、低噪音的设备，以减少能耗和噪音对隧道使用者的影响。
3.2 智能控制系统引入引入智能控制系统，通过实时监测隧道内的气体浓度、温度、湿度等参数，以及外部环境条件，实现自动调节通风设备的运行。
通过智能预测和优化控制策略，提高通风系统的响应速度和效果。
3.3 排风系统改进改进排风系统，加强对有害气体和烟雾的排放和处理能力。
采用先进的过滤技术和排放设备，确保隧道内空气质量符合标准，保护隧道使用者的健康和安全。
3.4 紧急情况处理措施在通风系统改造中，必须考虑到紧急情况下的处理措施。
引入紧急排烟系统，确保在火灾等紧急情况下能够及时排除有害气体和烟雾，提供逃生通道。
3.5 能源效率提升将节能和环保考虑融入通风系统改造方案中。
采用节能型设备和技术，通过优化通风系统运行参数，降低能耗，减少对环境的影响。
四、实施计划详细制定改造方案的实施计划，包括时间表、资源调配、工程进度等，确保改造工作顺利进行。
五、预计效果通过隧道工程通风系统的改造，预计能够提高通风系统的效率和可靠性，保证隧道内空气质量达到标准，提供安全的使用环境。
同时，通过节能措施，降低能耗和环境负荷。
改造完成后，隧道的通行安全性和舒适性将得到显著提升。
六、风险及风险应对措施在改造过程中存在一定的风险，如施工安全、设备故障等。
为降低风险，需制定风险评估和应对措施，确保改造工作的安全和顺利进行。
以上就是隧道工程通风系统改造方案的概述，后续将进一步详细研究和完善各项措施，以确保方案的可行性和有效性。
隧道通风专项施工方案
隧道通风专项施工方案隧道通风是指在隧道内进行通风系统的安装和施工，以确保隧道内部空气的质量，提供良好的工作环境和安全通行条件。
下面是一个隧道通风专项施工方案的示例，共700字：一、施工目标1. 确保隧道通风系统的安全和有效运行。
2. 提供隧道内部的良好通风条件，保证施工人员的健康和安全。
3. 减少施工期间的环境污染和气体积累。
4. 提高隧道通行的舒适性和安全性。
二、施工前准备1. 安全措施：确定施工现场的安全区域，设置警示标志和安全通道，确保施工人员的安全。
2. 设备准备：准备好隧道通风系统所需的设备和配件，包括通风机、管道、风口等。
3. 施工方案：制定详细的施工方案，包括工作计划、材料采购计划、人员组织计划等。
4. 施工人员培训：对施工人员进行必要的培训和健康知识教育，确保其掌握隧道通风系统的操作和维护方法。
三、施工过程1. 安装通风系统：按照设计要求和施工图纸，进行隧道通风系统的安装，包括通风机的固定和连接、管道的铺设和连接、风口的安装等。
2. 系统调试：完成通风系统的安装后，进行系统的调试和试运行，检查各个设备的运行情况，确保系统能够正常运行。
3. 现场调整：根据实际情况，对通风系统进行现场调整，确保系统的通风效果达到设计要求。
4. 安全措施：施工过程中，要严格遵守安全操作规程，保证施工人员的安全。
5. 管理监督：设立专人负责施工现场的管理和监督，确保施工质量和进度。
四、施工后工作1. 系统维护：完成隧道通风系统的安装后，进行系统的日常维护和保养，包括设备的清洁和检查、管道的修补和更换等。
2. 故障处理：如果系统出现故障，及时处理和修复，确保系统能够正常运行。
3. 环境监测：进行隧道内部空气质量的监测，定期检测有害气体的浓度，确保隧道内的空气质量符合卫生标准。
4. 定期检查：定期对隧道通风系统进行检查和维修，确保系统的长期有效运行。
以上是一个隧道通风专项施工方案的示例，通过合理的施工流程和措施，能够确保隧道通风系统的安全和正常运行，为施工人员提供良好的工作环境和通行条件。
隧道通风方案
3.加强项目过程管理，确保工程质量。
4.建立健全隧道通风设施的维护管理制度，确保设施长期稳定运行。
五、预期效果
1.隧道内空气质量达到国家相关标准要求，保障行车安全。
2.降低隧道内交通事故发生率，提高隧道通行能力。
3.改善隧道内工作人员的工作环境，提高其工作效率。
4.节能减排，降低运营成本。
本方案旨在为隧道通风问题提供一套合法合规的解决方案，为确保隧道内空气质量及行车安全提供有力保障。希望相关部门予以审批，并予以实施。
五、通风系统施工与验收
1.施工前准备
完成通风系统的设计、设备选型、施工方案制定等工作。
2.施工过程管理
严格按照施工方案和规范要求进行施工，确保工程质量。
3.验收与调试
完成通风系统施工后，进行系统验收和调试，确保系统正常运行。
六、通风系统运营与维护
1.运营管理
制定通风系统运营管理制度，规范操作流程，确保系统安全、高效运行。
2.维护保养
定期对通风系统进行检查、维护和保养，确保设备处于良好状态。
七、预期效果
1.隧道内空气质量达到国家相关标准，保障行车安全。
2.降低隧道内交通事故发生率，提升隧道通行能力。
3.改善隧道内工作人员的工作环境，提高工作效率。
4.节能减排，降低隧道运营成本。
八、结论
本隧道通风方案从通风需求分析、设计原则、方案设计、施工与验收、运营与维护等方面进行了详细阐述，旨在为隧道通风问题提供一套科学合理的解决方案。希望本方案能为隧道的安全、舒适运营提供有力保障，为我国隧道建设与发展贡献力量。
（2）机械通风
采用风机及通风管道，对隧道内空气进行强制循环，提高空气质量。机械通风具有通风效果好、可控性强等特点。
4.建立健全隧道通风设施的维护管理制度，确保设施长期稳定运行。
五、预期效果
1.隧道内空气质量达到国家相关标准要求，保障行车安全。
2.降低隧道内交通事故发生率，提高隧道通行能力。
3.改善隧道内工作人员的工作环境，提高其工作效率。
4.节能减排，降低运营成本。
本方案旨在为隧道通风问题提供一套合法合规的解决方案，为确保隧道内空气质量及行车安全提供有力保障。希望相关部门予以审批，并予以实施。
五、通风系统施工与验收
1.施工前准备
完成通风系统的设计、设备选型、施工方案制定等工作。
2.施工过程管理
严格按照施工方案和规范要求进行施工，确保工程质量。
3.验收与调试
完成通风系统施工后，进行系统验收和调试，确保系统正常运行。
六、通风系统运营与维护
1.运营管理
制定通风系统运营管理制度，规范操作流程，确保系统安全、高效运行。
2.维护保养
定期对通风系统进行检查、维护和保养，确保设备处于良好状态。
七、预期效果
1.隧道内空气质量达到国家相关标准，保障行车安全。
2.降低隧道内交通事故发生率，提升隧道通行能力。
3.改善隧道内工作人员的工作环境，提高工作效率。
4.节能减排，降低隧道运营成本。
八、结论
本隧道通风方案从通风需求分析、设计原则、方案设计、施工与验收、运营与维护等方面进行了详细阐述，旨在为隧道通风问题提供一套科学合理的解决方案。希望本方案能为隧道的安全、舒适运营提供有力保障，为我国隧道建设与发展贡献力量。
（2）机械通风
采用风机及通风管道，对隧道内空气进行强制循环，提高空气质量。机械通风具有通风效果好、可控性强等特点。
隧道施工通风专项方案
中铁十二局集团有限公司蒙华铁路MHSS-2标段项目经理部目录一、编制依据 (2)二、编制标准 (2)三、编制范围 (3)四、工程概况 (3)四、总体通风方案 (4)⒈通风机 (4)⒉通风管 (5)⒊隧道各洞口通风长度 (6)五、通风检算 (6)⒈掌子面需风量计算 (6)⒉供风计算 (7)⒊结论 (8)六、通风设备的安装与使用 (8)⒈通风管的安装 (8)⒉通风机安装 (9)七、通风管理方案 (9)1.各岗位职责 (9)2.通风管路管理 (10)⒊风管的修补 (12)⒋通风机管理 (12)⒌通风监测管理 (13)隧道施工通风专项方案一、编制依据⒈《万荣隧道设计图》蒙华浩三段施隧参60。
⒉《铁路隧道工程施工技术指南》（TZ204-2008）。
⒊《铁路隧道工程施工安全技术规程》（TB10304-2009）。
⒋《铁路隧道施工通风技术与标准化管理指导手册》。
⒌《铁路隧道工程施工质量验收标准》（TB10407-2003）。
⒍其他有关法律法规和规范等。
二、编制标准隧道在整个施工过程中，作业环境应符合下列职业健康及安全标准：⑴空气中氧气含量，按体积计不得小于20%；⑵粉尘容许浓度，每立方米空气中含有10%以上的游离二氧化硅的粉尘不得大于2mg。
每立方米空气中含有10%以下的游离二氧化硅的矿物性粉尘不得大于4mg；⑶有害气体最高容许浓度：一氧化碳最高容许浓度为30mg/m3；在特殊情况下，施工人员必须进入开挖工作面时，浓度可为100mg/m3，但工作时间不得大于30min；二氧化碳按体积计不得大于0.5%；氮氧化物（换算成NO2）为5mg/m3以下；⑷隧道内气温不得高于28℃；⑸隧道内噪声不得大于90dB；⑹隧道施工通风应能提供洞内各项作业所需的最小风量，每人应供应新鲜空气4m3/min。
三、编制范围本方案适用于新建蒙华铁路MHSS-2标段万荣隧道施工通风。
四、工程概况万荣隧道位于山西省运城市万荣县境内，隧道起讫里程为DK555+117～DK562+800，全长7683m，为单洞双线隧道，最大埋深约为90.25m。
隧道通风专项施工方案
隧道通风专项施工方案隧道通风是隧道工程中非常重要的一个方面，它不仅可以确保隧道内空气质量的良好，并且还能有效地降低温度，改善通行条件，提高施工作业效率。
下面是一份针对隧道通风的专项施工方案：一、施工前准备工作1.确定通风系统设计方案，包括通风设备的选择与布置，通风管道的布局设计等。
2.对施工现场进行调查，了解隧道的地理环境和气象条件，以便调整通风系统的设计。
3.对通风设备进行检查和维护，确保其正常运行。
4.根据施工工序和进度，合理安排通风设备的安装时间，并准备好必要的材料和工具。
二、通风系统的布置与安装1.根据隧道的形状和尺寸，选择合适的通风设备，并合理布置于隧道内。
2.安装通风设备时，遵循相关的安全规程和操作规范，确保设备的安全可靠。
3.通风管道的布局应合理设计，避免盲管和死角，以充分保证通风效果。
三、通风系统的监控与调试1.安装完通风设备后，进行系统的检查和调试。
调整通风设备的转速、通风管道的阻力，以保证通风系统的良好运行。
2.设置适当的监控仪器和设备，对通风系统进行实时监测。
包括监测通风设备的运行状况、通风风速和温度、浓度等参数的变化，并对监测数据进行及时分析与处理。
3.在调试过程中，根据监测数据的变化进行系统的调整和优化，以达到最佳的通风效果。
四、施工期间的通风操作与管理1.施工期间，确保通风设备的正常运行。
定期检查和维护通风设备，及时清理各种堵塞物，保持设备的通畅。
2.根据施工期间的气象条件和施工作业的特点，调整通风设备的工作参数，以保证施工现场的空气质量和温度。
3.加强对施工人员的培训与教育，提高他们的安全意识和通风操作技能。
确保他们能够正确使用通风设备，避免操作失误引发的事故。
五、施工结束后的总结与整改1.施工结束后，对隧道通风系统进行全面检查和评估。
验证其通风效果和运行状况，发现问题及时进行处理和整改。
2.制定通风设备的维护保养计划，定期对设备进行检查和维修，以保持其良好的运行状态。
隧道内通风工程施工方案
一、编制依据1. 国家有关隧道施工通风的法律法规和标准规范；2. 隧道工程设计文件和相关技术要求；3. 隧道施工安全管理制度。
二、编制原则1. 确保隧道施工过程中的通风安全，满足作业人员健康需求；2. 优化通风系统设计，提高通风效果；3. 节约能源，降低施工成本；4. 确保隧道施工进度和质量。
三、工程概况1. 隧道长度：XX公里；2. 隧道断面：XX米（宽）×XX米（高）；3. 施工环境：干燥、潮湿、高温、低温、有毒有害气体等；4. 施工方法：钻爆法、掘进法等。
四、通风设计标准1. 隧道内空气中氧气含量，按体积计不得小于20%；2. 粉尘容许浓度，每立方米空气中含有10%以上的游离二氧化硅的粉尘不得大于2mg，每立方米空气中含有10%以下的游离二氧化硅的矿物性粉尘不得大于4mg；3. 有害气体浓度应符合国家相关标准。
五、通风方案1. 通风方式：采用机械通风和自然通风相结合的方式；2. 通风设备：选用符合国家标准、性能稳定的通风机、风管、风机等设备；3. 通风管道布置：按照隧道断面形状和施工需求，合理布置通风管道，确保通风效果；4. 通风量计算：根据隧道长度、断面大小、施工方法和设备条件等，计算所需通风量；5. 通风系统连接：将通风管道与风机、风筒等设备连接，确保通风系统正常运行。
六、施工步骤1. 隧道施工前，对通风系统进行设计和计算，确保通风效果；2. 隧道开挖过程中，根据实际情况调整通风系统，确保通风效果；3. 通风设备安装：按照设计要求，安装通风机、风管、风机等设备；4. 通风系统调试：对通风系统进行调试，确保通风效果；5. 施工过程中，对通风系统进行监测和调整，确保通风效果。
七、施工安全措施1. 通风设备安装和使用过程中，严格执行操作规程，确保安全；2. 施工人员必须佩戴防尘、防毒等防护用品；3. 定期对通风系统进行检查和维护，确保通风效果；4. 遇到紧急情况，立即启动应急预案，确保人员安全。
隧道通风施工方案
隧道通风施工方案一、方案背景在隧道建设中，隧道通风是一项重要的工程措施。
通风系统的设计和施工方案对于确保隧道的安全运营和乘客的健康至关重要。
本文将介绍一种隧道通风施工方案，以确保隧道内的空气质量和环境安全。
二、方案设计1. 通风需求分析在隧道中，防止尾气积聚、控制温度、减少污染物和有害气体的浓度是通风系统的主要目标。
基于这些需求，我们设计了以下的施工方案。
2. 空气流动分析通过对隧道内的气流和空气流动进行分析，我们确定了合适的通风设备布局。
根据隧道的长度、宽度和高度等参数，我们确定了通风设备的数量和位置，以确保隧道内空气流动的均匀性和流速的适宜。
3. 通风设备选择根据通风需求，我们选用了高效、节能的通风设备。
我们选择了能够提供足够通风量和压力的风机，以确保隧道内空气的流动。
同时，我们还选择了适当的过滤设备，以净化空气中的颗粒物和有害物质。
4. 电力供应通风设备需要大量的电力支持，因此我们将在施工方案中包括电力供应的设计。
我们将考虑电力输送线路和变电站的布置以及备用电源的设置，以确保通风设备的正常运行。
5. 施工进度安排通风系统的施工需与隧道的其他建设工作相协调。
我们将根据工程进度安排通风设备的安装时间，并确保通风系统在隧道竣工之前完成。
6. 安全措施隧道施工过程中需要采取一系列安全措施。
我们将在施工方案中详细说明通风设备的安装过程，并确保施工人员遵循相关的安全规定，以保证他们的安全。
三、方案实施1. 施工准备根据施工方案，我们将准备所需的材料、设备和人力资源。
并在施工现场设立临时设施，确保施工过程中的安全和便利。
2. 通风设备安装按照施工方案，我们将按照设计要求进行通风设备的安装。
在安装过程中，我们将确保设备的准确位置和正确连接，以及设备的可靠性和稳定性。
3. 通风系统测试在通风设备安装完毕后，我们将进行通风系统的测试。
测试内容包括通风设备的运行、气流流速的测量、空气质量的检测等。
只有通过测试并确保通风正常运行，我们才能进入下一阶段。
隧洞通风排烟专项方案
一、编制依据1. 国家相关法律法规及行业标准。
2. 《隧道施工规范》（GB 50057-2010）。
3. 《隧道通风排烟技术规范》（GB 50134-2013）。
4. 本项目设计文件及相关技术资料。
二、编制范围1. 隧洞施工过程中的通风排烟系统设计。
2. 隧洞火灾应急通风排烟系统设计。
3. 隧洞通风排烟系统设备选型及安装。
三、工程概况本项目隧洞全长XX公里，断面尺寸为XX×XX米，采用双洞并行施工。
隧洞地质条件复杂，通风排烟难度较大。
四、总体通风方案1. 通风方式：采用机械通风与自然通风相结合的方式。
2. 通风系统：分为进风系统、排风系统、辅助通风系统。
- 进风系统：在隧洞两端分别设置进风口，通过风机将新鲜空气送入隧洞。
- 排风系统：在隧洞两端分别设置排风口，通过风机将污浊空气排出隧洞。
- 辅助通风系统：在隧洞中部设置辅助通风口，以加强通风效果。
3. 通风设备：选用高效、可靠的通风风机，并配备相应的通风管道、阀门等附件。
五、通风检算1. 掌子面需风量：根据隧道断面尺寸、地质条件及施工人员数量，计算掌子面需风量。
2. 供风计算：根据通风系统设计，计算风机供风量。
3. 有效漏风率：根据通风系统设计，计算有效漏风率。
六、通风设备的安装与使用1. 通风管路安装：严格按照设计要求进行通风管路安装，确保管道连接牢固、密封良好。
2. 风机安装：按照风机安装说明书进行安装，确保风机运行稳定。
3. 通风设备使用：定期检查通风设备运行状况，发现问题及时处理。
七、通风管理方案1. 岗位职责：明确各岗位职责，确保通风排烟系统正常运行。
2. 通风管路管理：定期检查通风管路，发现问题及时维修。
3. 通风机管理：定期检查通风机运行状况，确保通风机运行稳定。
4. 通风监测管理：配备通风监测设备，实时监测通风参数，确保通风效果。
八、火灾应急通风排烟1. 火灾应急通风排烟系统：在隧洞两端设置火灾应急通风排烟系统，确保火灾发生时能够迅速排除烟雾。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

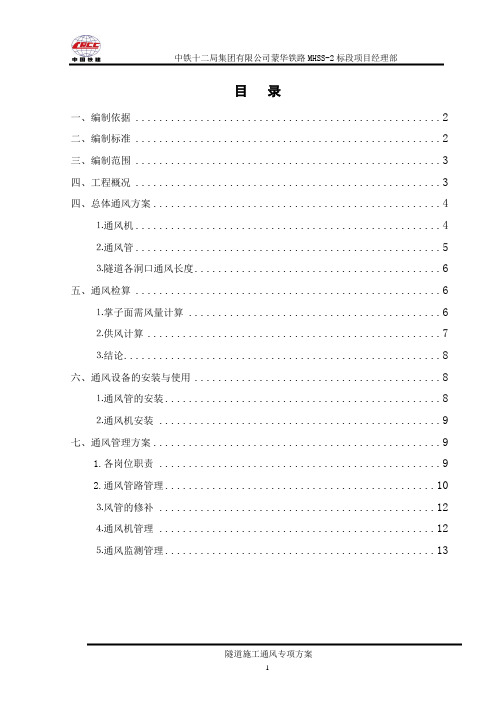

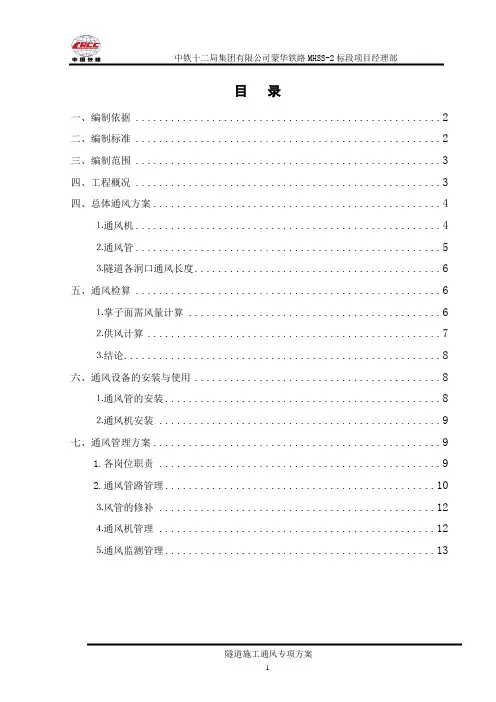

目录一、编制依据 .................................... 错误!未定义书签。
二、编制标准 .................................... 错误!未定义书签。
三、编制范围 .................................... 错误!未定义书签。
四、工程概况 .................................... 错误!未定义书签。
四、总体通风方案................................. 错误!未定义书签。
⒈通风机.................................... 错误!未定义书签。
⒉通风管.................................... 错误!未定义书签。
⒊隧道各洞口通风长度.......................... 错误!未定义书签。
五、通风检算 .................................... 错误!未定义书签。
⒈掌子面需风量计算 ........................... 错误!未定义书签。
⒉供风计算.................................. 错误!未定义书签。
⒊结论...................................... 错误!未定义书签。
六、通风设备的安装与使用.......................... 错误!未定义书签。
⒈通风管的安装............................... 错误!未定义书签。
⒉通风机安装 ................................ 错误!未定义书签。
七、通风管理方案................................. 错误!未定义书签。
1.各岗位职责 ................................ 错误!未定义书签。
2.通风管路管理............................... 错误!未定义书签。
⒊风管的修补 ................................ 错误!未定义书签。
⒋通风机管理 ................................ 错误!未定义书签。
⒌通风监测管理............................... 错误!未定义书签。
隧道施工通风专项方案一、编制依据⒈《万荣隧道设计图》蒙华浩三段施隧参60。
⒉《铁路隧道工程施工技术指南》（TZ204-2008）。
⒊《铁路隧道工程施工安全技术规程》（TB10304-2009）。
⒋《铁路隧道施工通风技术与标准化管理指导手册》。
⒌《铁路隧道工程施工质量验收标准》（TB10407-2003）。
⒍其他有关法律法规和规范等。
二、编制标准隧道在整个施工过程中，作业环境应符合下列职业健康及安全标准：⑴空气中氧气含量，按体积计不得小于20%；⑵粉尘容许浓度，每立方米空气中含有10%以上的游离二氧化硅的粉尘不得大于2mg。
每立方米空气中含有10%以下的游离二氧化硅的矿物性粉尘不得大于4mg；⑶有害气体最高容许浓度：一氧化碳最高容许浓度为30mg/m3；在特殊情况下，施工人员必须进入开挖工作面时，浓度可为100mg/m3，但工作时间不得大于30min；二氧化碳按体积计不得大于0.5%；氮氧化物（换算成NO2）为5mg/m3以下；⑷隧道内气温不得高于28℃；⑸隧道内噪声不得大于90dB；⑹隧道施工通风应能提供洞内各项作业所需的最小风量，每人应供应新鲜空气4m3/min。
三、编制范围本方案适用于新建蒙华铁路MHSS-2标段万荣隧道施工通风。
四、工程概况万荣隧道位于山西省运城市万荣县境内，隧道起讫里程为DK555+117～DK562+800，全长7683m，为单洞双线隧道，最大埋深约为90.25m。
隧道北起谢村，向东南依次经过小谢村、东和村、东王村、东张村至许村。
隧道进口～DK555+210.07段(93m)位于R=1200m的左偏曲线上，其余段均位于直线上，隧道线间距变化范围 4.00～4.13m，隧道纵坡为单面上坡，坡度及坡长依次为4.9‰/333m、5.1‰/7350m。
隧道洞身多处(共约33处)下穿道路及村庄，在DK557+222～+248处穿越闻合高速公路，覆土厚度88m。
隧道地层为砂质或黏质新黄土、砂质或黏质老黄土、粉砂、细砂。
不良地质为砂质新黄土、粉砂地层。
地表水不发育，地下水位埋深较深，形成局部范围的上层滞水或洞顶局部渗水、砂层侧向补给渗水，水量不大。
隧道DK557+375～DK557+465、DK559+065～DK559+155段为Ⅳ级围岩，DK558+150～DK558+250段为Ⅵ级围岩，其余段均为Ⅴ级围岩。
隧道Ⅳ级围岩180m，占2.34%；Ⅴ级围岩7403m，占96.36%；Ⅵ级围岩100m，占1.3%。
万荣隧道设置5座斜井，1号斜井长432m，2号斜井长562m，3号斜井长815m，4号斜井长758m，5号斜井长380m。
其中1号～3号斜井采用单车道断面，4号、5号斜井采用双车道断面；斜井均采用无轨运输方式。
各洞口承担施工任务见图4.1。
交汇里程D K 560+900交汇里程D K 556+600交汇里程D K 559+300交汇里程D K 558+050交汇里程D K 557+150浩勒报吉三门峡西隧道进口D K 555+117隧道出口D K 562+800765m暗洞375m 670m415m 930m 835m 430m 177m 明洞640m290m 470m260m 350m 明挖段D K 555+6101#斜井2#斜井3#斜井4#斜井5#斜井760m明洞316m 暗洞图4.1 万荣隧道各洞口承担任务划分图四、总体通风方案施工通风是隧道施工的重要工序之一，合理的通风系统、理想的通风效果是实现隧道快速施工、保障施工安全和施工人员身心健康的重要保证。
根据以往隧道通风经验及对当前通风设备技术性能的调研结果，按照自成体系的原则，综合考虑施工过程中可能出现的情况，制定隧道通风方案。
万荣隧道为黄土地质，无瓦斯气体，隧道各洞口均采用长管路独头压入式通风，由洞外经长风管将新鲜风送至工作面，污风沿隧道排出。
根据各洞口承担的施工任务，隧道进口明挖段布置2台55kw 轴流风机，大小里程各使用1台通风；隧道出口布置1台55kw 轴流风机；1～5号斜井各布置一台2×110kw 轴流风机。
通风设备布置示意图见图4.1、4.2。
⒈通风机轴流风机选用SDF （c ）-NO12.5型，全压1378～5355Pa ，电机功率2×110KW 。
⒉通风管隧道进、出口采用φ1200mm的柔性通风管。
1号～5号斜井，斜井洞身采用φ1500mm的柔性阻燃通风管，在交叉口处利用三通装置，转变为φ1000mm管径，风别向大小里程送风。
图4.1 隧道进（出）口通风设备布置示意图图4.2 斜井口通风设备布置图⒊隧道各洞口通风长度隧道各洞口通风长度见表4.1。
表4.1 隧道各口通风长度表五、通风检算选用SDF（c）-NO12.5型轴流风机（风量1550～2912m3/min，风压1378～5355Pa，电机功率2×110KW）。
根据施工总体进度安排及通风系统布置，4号斜井进口方向工作面施工压入通风距离最长，为1613m，如果此工作面通风能满足需要，则其余均能满足。
通风管使用PVC拉链接头风筒，节长20m，平均百米漏风率0.67％，接头漏风率0.179％，考虑通风筒架设弯曲、个别破损等，取平均百米漏风率P100＝1.2%，摩擦阻力系数α=0.8～1.4×10－3kg/m³。
开挖断面积：正洞Amax =103.85m2洞内最多作业人数：正洞30人⒈掌子面需风量计算⑴按洞内允许最低风速计算：Q1=Vmin×Amax式中：Vmin—保证洞内稳定风流之最小风速0.15m/sAmax—开挖最大断面积。
Q1=0.15×60×103.85=934.65m³/min⑵按洞内最多作业人数计算：Q2=3MK式中：M——洞内同时最多作业人数K——风量备用系数K=1.23——每人每分钟所需新鲜空气量(m³/人•分钟)Q2=3×30×1.2=108m3/min⑶按稀释内燃机废气计算：Q3=NNiKk—内燃机功率通风计算系数，考虑到自卸车燃烧比较充分取2.0/minHp；N—需通风工区内内燃设备总台数；Ni—各台内燃机机的额定功率KW，本标段七个工区均以自卸车出碴为主，每台自卸车的额定功率为187KW，按保持2台车在作业面计算。
Q3=2×187×2=748m3/min通过Q1、Q2、Q3比较，最大需风量为934.65m3/min。
⒉供风计算⑴沿程风压损失P损=R×Q机×Q需/3600=2×2912×934/3600=1512Pa式中：风阻系数R=6.5×α×L/D5=6.5×1.4×10-3×1613/1.55=1.93Q机——通风机高效风量2912m3/min（计划1台轴流风机供应一个正洞工作面）Q需——掌子面需风量934m3/minD——通风管直径1.5m⑵通风管出口风量Q出口=Q机-Q机×P100×L/100=2912-2912×1.2%×1631/100=2348.35m3/min由以上结果可知，Q出口=2348.35＞2Q需=934.65×2=1869.3m3/min，P损=1512Pa＜P全=5355Pa，亦即，通风出口风量可以满足两个掌子面需求风量，并且满足沿程风压损失均小于风机全压，故此种方式同样可满足其他斜井洞内施工通风需要。
⒊结论斜井每个洞口配置一组2×110KW轴流风机，隧道进口明挖段单作业面、隧道出口配备一组55KW轴流风机，可以满足施工需求。
六、通风设备的安装与使用⒈通风管的安装⑴压入式通风的进风管口宜设在洞口里程30m以外；⑵按洞内管线布置图测设风管中线位置，每隔5m打眼安装高强膨胀螺栓，布φ6mm钢筋拉线，用紧线器拉紧。
风管吊挂在拉线下。
⑶通风管的安装应平顺，接头严密，每100m平均漏风率不得大于2%，弯管半径不得小于通风管的3倍。
⑷通风管破损时，必须及时修理或更换。
当采用软风管时，靠近风机部分，应采用加强型风管。
