单门感应密码门禁机使用说明书

FA－100指纹单门门禁机使用说明1、产品外形2、指示灯说明橙色（左）：系统运行状态指示灯，平时闪烁表示等待输入指纹和密码或对机器进行操作。

红色（中）：电源指示灯，只要通电就会长亮。

绿色（右）：开门指示灯，只有当电锁打开时才会亮（特殊功能除外）。

3、操作说明待机状态下，依次按“＊５＃”这三个键可进入管理设置状态，管理员可根据人性化的语音提示完成所有设置操作。

a)指纹验证：在正常待机状态下直接在传感器上滑动指纹即可验证b)密码验证：在正常待机状态下直接输4位用户编码和4位密码后按“#”键确认，示例“0001****#”c)清除管理员权限若管理员密码遗忘或指纹不被识别，造成无法进入设置界面，这时就得清除管理员权限。

处理方法：先将机器断电，再同时按住2键和8键，接通电源，当听到峰鸣器发出长鸣时松开手。

此时橙色状态指示灯灭，绿色指示灯快速闪烁，提示用户接着输入，请输入超级权限密码1006按＃键确认，此时峰鸣器长鸣三声表示管理员权限已被清除。

d)验证提示语音的开启和关闭待机状态下在3秒内连续按＃键5次或5次以上则可开启或关闭验证提示语音，并语音提示设置成功。

e)Wiegand设置机器背面的26/34拨动开关打到ON时为输出Wiegand34信号，反之Wiegand26。

4、意外报警a)防拆报警机器背板有一防拆开关，当开关打开时机器的报警继电器动作，同时峰鸣器发出报警。

b)开门超时报警当门打开时间超过设置值的一倍后仍未关闭，则机器的报警继电器动作，同时峰鸣器发出报警声。

c)强行开门报警当门关闭时门磁被强行打开，则机器的报警继电器动作，同时峰鸣器发出报警声。

5、技术参数工作电压 DC12V静态工作电流流流145mA动作电流 190mA工作温度 -5℃～+70℃尺寸(mm) 152x81.5x22工作相对湿度 10%～95%指纹采集器 滑动指纹采集器按键 12个触摸开关按键 主处理板 SmartKM 双核低功耗架构核心识别算法 工业级HSA8.0拒真率(FRR) ≤1%认假率(FAR) ≤0.0001%反应时间 ≤1秒工作方式 脱机比对方式 1：N认证方式 指纹/密码指纹存储容量 200枚U盘功能 支持语音提示 高清晰人性化语音操作界面报警功能 防拆报警/超时开门报警/强制开门报警出门按扭 有Wiegand接口 支持标准WG26/34输入输出防拆功能 有控制电锁 可直接控制电锁门铃接口 有注：Ｕ盘功能是将机器中已注册的指纹备份到U盘，便于日后恢复到原机器或复制到新机器省却再次录入指纹。

感应卡门禁使用说明书感应卡门禁使用说明书LED指示灯：事件红灯绿灯正常状态每秒闪烁一次读有效卡亮读非法卡亮开锁亮键入按键亮进入编程亮编程确认亮内置蜂鸣器：事件说明鸣音读有效卡两次短鸣嘀嘀读非法卡一次长鸣嘀——键入按键有效一次短鸣嘀输入密码有效两次短鸣嘀嘀输入密码错误一次长鸣嘀——编程确认两次短鸣嘀嘀设置及使用方法：1、初始密码：编程密码为12342、进入编程状态：按 * 编程密码 # 进入编程状态。

3、功能设置：（1）修改编程密码：按 * 编程密码 # 0 新密码 # 重复新密码 # * 注：密码为4-6位任意数字。

（2）增加用户卡：按 * 编程密码 # 1 读卡输入该卡代码 # *注：卡的代码为001-600不可重复的三位数字，必需输入代码，否则该卡无效。

如需连续增加卡，则在输完三位数的代码后不必按# 直接读第二张卡。

（3）删除用户卡（有三种方法）：A、按 * 编程密码 # 2 0 0 0 0 # *删除全部用户卡；B、按 * 编程密码 # 2 读卡 # *删除被读的卡；C、按 * 编程密码 # 2 该卡代码 # *删除遗失的卡；（4）设置开门模式：按 * 编程密码 # 3 0 0 # * 读有效卡开门按 * 编程密码 # 3 0 1 # * 读卡加密码开门按 * 编程密码 # 3 0 2 # * 读卡或密码开门（5）设置开门时间：按 * 编程密码 # 4 X X # *注：XX为00-99，单位为秒，推荐设置为02。

（6）设置公共开门密码：（例1111）按 * 编程密码 # 5 新密码 # 重复新密码 # * 注：密码为4-6任意数字注：以上设置在最后按 * 之前按下一个键时的间隔不能超过十秒5、使用方法：（1）正常工作状态读一张有效卡即可开门；（2）正常工作状态读输入公共开门密码+#即可开门；（3）如果忘记编程密码了，可使用主板上的跳线开关“RESET”来恢复出厂设置。

先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨回“OFF”位置即可恢复出厂设置。

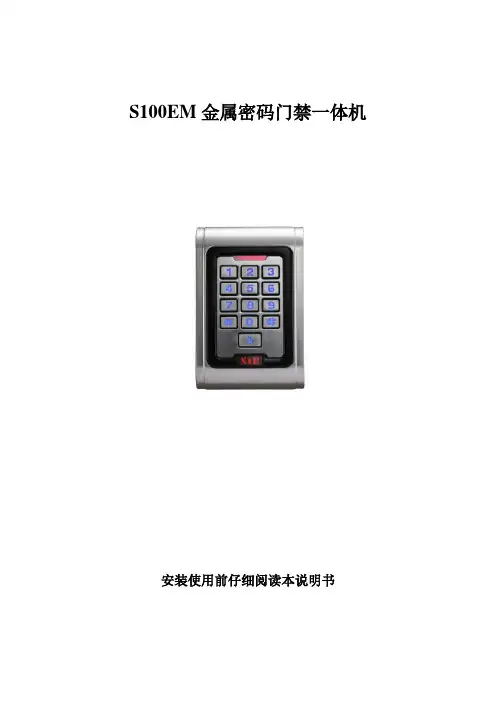

S100EM金属密码门禁一体机安装使用前仔细阅读本说明书1 产品简介：本产品为非接触式感应卡金属密码门禁一体机，根据型号不同分别支持EM、HID、MIFARE三种感应卡，是目前最先进的单门门禁控制器之一。

它采用独特的金属外壳设计，灵巧的键盘面板操作，内置高档微处理器，抗干扰能力强，安全性和可靠性极高，可为2000个用户提供强大的安全保障。

它具有超低功耗、夜光键盘、独立密码、韦根输出、输出短路保护、门磁报警、防拆报警、开门按钮、门铃接口、安全级别设置等强大功能，使用非常方便，可广泛应用于家庭、办公室、住宅小区及其它公共场所。

2 功能特点：超低功耗：待机电流小于30mA。

夜光键盘：夜晚也能操作键盘。

用户容量大：支持2000个用户。

独立密码：可使用与卡无关的密码开门。

用户修改密码：用户可自行修改开门密码。

搜索速度快：刷卡至开门时间小于0.1S。

输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。

韦根输出：带有维根输出接口，能输出Wg26卡号或Wg4按键号。

可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。

防拆报警：非法拆机后内置蜂鸣器发出报警音。

有门铃按键和接口：按键与电路隔离，可外接任何门铃。

3技术参数工作电压：AC&DC9-28V静态电流：≤30mA读卡距离：3～8cm存储容量：2000个用户环境温度：-25℃～60℃环境湿度：10%～90%电锁输出：≤3A报警输出：≤20A输出短路保护时间：≤100μS开门时间：0～99秒（可调）外形尺寸：120 *80*25mm4管理员操作恢复出厂设置：断开电源打开后盖，用所配备的两脚短路插针，插进机器后方两位短路座，然后通电，机器“嘀嘀”两声后，接着取下短路插针，即为初始化成功。

（如图1）图1注：恢复出厂设置不会删除用户资料。

进入管理员操作状态:4.1 修改管理员密码：注：管理员密码为6～8位任意数字，请妥善保管好。

4.2 添加用户：4.2.1 连续增加卡：4.2.2 指定卡号增加：注：自动增加时，用户ID号由本机自动产生，范围是1～2000，并从小到大搜索。

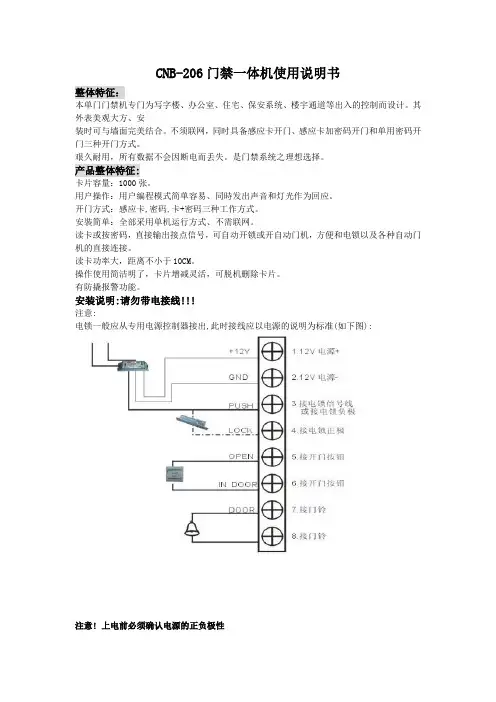

CNB-206门禁一体机使用说明书 整体特征： 本单门门禁机专门为写字楼、办公室、住宅、保安系统、楼宇通道等出入的控制而设计。其外表美观大方、安 装时可与墙面完美结合。不须联网，同时具备感应卡开门、感应卡加密码开门和单用密码开门三种开门方式。 艰久耐用，所有数据不会因断电而丢失。是门禁系统之理想选择。 产品整体特征: 卡片容量：1000张。 用户操作：用户编程模式简单容易、同時发出声音和灯光作为回应。 开门方式：感应卡,密码,卡+密码三种工作方式。 安裝简单：全部采用单机运行方式、不需联网。 读卡或按密码，直接输出接点信号，可自动开锁或开自动门机，方便和电锁以及各种自动门机的直接连接。 读卡功率大，距离不小于10CM。 操作使用简洁明了，卡片增减灵活，可脱机删除卡片。 有防撬报警功能。 安装说明:请勿带电接线!!! 注意: 电锁一般应从专用电源控制器接出,此时接线应以电源的说明为标准(如下图): 注意! 上电前必须确认电源的正负极性 一、门禁控制器一体机初始化方法： 操作步骤如下： 1、关闭电源，S16的第2脚和第3脚相接。（S16在接线柱下方） 2、接通电源，蜂鸣器连续断续长鸣，红灯、绿灯、橙灯齐闪烁。 说明：此时如发现 状态有异，请按住 下方的弹簧 3、断电，再接通电源，红灯、绿灯、橙灯齐闪烁。S16开关转换。 4、S16的2、3脚断开，1、2脚接通。 5、 门禁控制器初始化完成，蜂鸣器鸣响一声，门禁控制器进入用户使用状态。 说明：初始化操作仅修改系统密码为缺省密码123456（出厂默认），其它数据不会被删改。

二、继电器输出设置方法 1、PUSH 1 为继电器干触点输出。 2、J1 的NO脚连接，PUSH 1，GND常开电器动作时，PUSH 1，GND接通。 3、J1的NC脚连接，PUSH 1，GND 常闭（继电器动作时，PUSH 1 、GND断开）。 4、J2为高低电平选择端。

三、门禁一体机编程方法 1、“＃”功能键，进入编程模式： a、按“＃”字键，红灯、绿灯、橙灯、橙灯齐亮。 b、输入5位系统密码（出厂缺省为12345），蜂鸣器鸣响一声，绿灯熄灭，门禁一体机进入 系统编程状态。 2、“1”修改系统密码： （1）按：“1”字键，橙灯亮、红灯和绿灯熄灭。 (2) 用户输入5位数字密码 （2）用户输入5位数字密码（如：88888），输入完毕，蜂鸣器短鸣响一声，绿灯闪亮一次熄灭，橙灯和红灯闪亮，密码修改成功。 注:以下的功能设置需在编程状态下 “０”键，加入卡＋密码型用户 A、按“０”字键，橙灯亮，红灯、绿灯熄灭。 B、输入４位用户号，绿灯亮，输入号有效。 C、读取需登录的用户卡，蜂鸣器短鸣一声，绿灯熄灭时，输入６位密码，蜂鸣器长鸣一声，绿灯闪亮一次熄灭，橙灯和红灯亮，用户登录成功。 注意：卡＋密码是指用户开门需要读卡并正确输入密码才可开门。 “１”键，修改编程密码。 A、按“１”键，橙灯亮，红灯、绿灯熄灭。 B、用户输入５位数字密码（如888888），输入完毕，蜂鸣器短鸣一声，绿灯闪亮一次后熄灭，红灯、橙灯亮，密码修改成功。 注意：该用户密码应妥善保存，再次进入系统编程模式时需要输入该密码，如忘记密码，请执行初始化操作规程。（详细四.d) 3、“2”键，增加（修改）用户开门密码此密码为公共密码。 按“2”键输入四位数用户有开门密码（如：8888） 设置开门方式： 4、按“301 ”：卡或密码开门 按“302 ”：卡加密码开门 5、授权用户卡：注：卡号是指ID卡上丝印的10位卡号的后面8位（前面为零的可以省略） （1）手动加入： 单张加入：按40+＃键入8位数卡号+＃（可连续输入，按＃结束） 批量加入：按50+＃键入8位数起始卡号+＃，再键入欲增加卡的张数（三位数）+＃（此项功能公限于用户卡号可连续0 （2）读卡加入： 单张加入：按41+＃读要授权的卡+＃（可连续读卡，按＃结束） 批量加入：按51+＃读卡（起始卡），键入欲增加的卡张数（三位数)+# 6、删除用户卡： （1）手动删除： 单张删除：按60+＃键入8位数卡号+＃（可连续输入，按＃结束） 批量删除：按70+＃键入8位数起始卡号+＃再键入欲增加卡的张数（三位数）+# （2）读卡删除： 单张删除：按61+＃读要删除的卡+＃（可连续读卡，按＃结束） 批量删除：按71＃读卡（起始卡），键入欲删除的卡张数（三位数）+＃

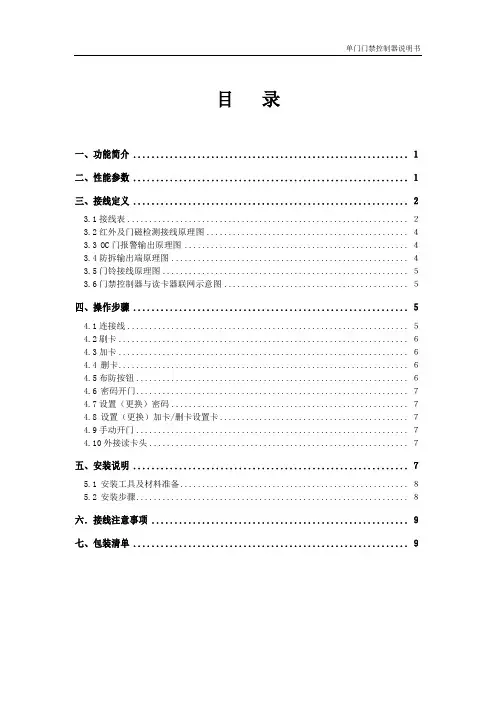

单门门禁控制器说明书目录一、功能简介 ............................................................ １二、性能参数 ............................................................ １三、接线定义 ............................................................ ２3.1接线表................................................................ ２3.2红外及门磁检测接线原理图.............................................. ４3.3OC门报警输出原理图 ................................................... ４3.4防拆输出端原理图...................................................... ４3.5门铃接线原理图........................................................ ５3.6门禁控制器与读卡器联网示意图.......................................... ５四、操作步骤 ............................................................ ５4.1连接线................................................................ ５4.2刷卡.................................................................. ６4.3加卡.................................................................. ６4.4删卡.................................................................. ６4.5布防按钮.............................................................. ６4.6密码开门.............................................................. ７4.7设置（更换）密码...................................................... ７4.8设置（更换）加卡/删卡设置卡........................................... ７4.9手动开门.............................................................. ７4.10外接读卡头........................................................... ７五、安装说明 ............................................................ ７5.1安装工具及材料准备.................................................... ８5.2安装步骤.............................................................. ８六．接线注意事项 ........................................................ ９七、包装清单 ............................................................ ９一、功能简介该门禁控制器属于专用设备与601MC 读卡器进行对接工作。

Ht t p:/ /w ww .mjic ka. c om 2、 操 作 修 改 一览 表功 能 设置修改 开 门 密码 1 修改 开 门 密码 2 修改编 程 密 码 修改 安 全 密 码H tt p: //w w w.mj icka .comHt t p:/ /w ww .mjcika.c om 3、 找 回 被遗忘 的 编 程 密码 或 安 全密 码 当 用 户 遗 忘了 编程 密码 或 安全 密码 后 ， 可 以按 以下方 式 找 回编 程 密码 或 安全密码。

方 式 如下 ： 拔掉05控制器的 电 源插头第 一 步 第 二步 第 三 步第 四步 输入“ **** ”四位新 密码 输入“ **** ”四位新 密码 输入“ **** ”四位新 密码 输入“ **** ”四位新 密码 输入 四位 电锁参数（见注3 ）按 # 键 2 秒按1 按2 按3 按4 按6按0按 住 出 门 开 关 按 钮, 再 插 上 电 源 插头 松 开 出 门开 关 按 钮感谢您购买本公司门禁考勤系列产品AC- 05。

AC-05是一款支 持密码开门的 现代先进单门门 禁控制器,支持普通/安全工作模式， 产品具有防撬报警功能。

安装使 用前请仔细 阅读本手册。

外形基本尺寸： 12 0mmX1 10mmX 18mm 产品外形结构指示修改电锁参数返回出厂设置输入 “ ** * *” 四位 编程 密码 (确 认 )注意 ：1、将密码 设置为“0000”时 ，该密码无效。

2、返回出厂设置时须注意， 此 项操作将取消 以前的所有 设置 。

MODEDO OR1 4 72 5 8 03 6 9② ①例如 ： 假设 用 户想 将当 前 的开 门密 码1修 改为 1818 。

操 作方 式如 下： 按“#” 键2秒 输 入编程 密码 （出 厂设置 为1 234） 输入 用 户 想要设置 的 用 户 密码 “18 18”即 可 。

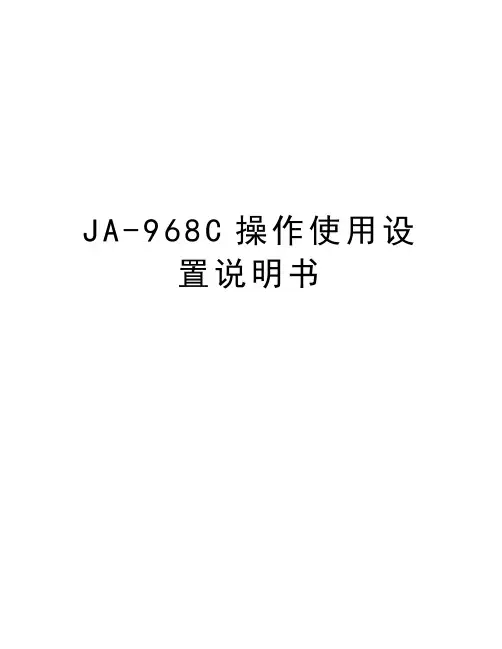

J A-968C操作使用设置说明书一．产品特点本单门控制器专门为写字楼、办公室、智能大厦、小区、工厂、楼宇公共通道等出入口的控制而推出的一系列独立型门禁控制器，支持感应卡开门、密码开门、感应卡加密码、胁迫加报警信号输出等四种开门方式为用户提供一个简单直接又安全的门禁控制系统解决方案。

本产品与相同产品比较有以下优点：1.可直接外接分体读卡线圈，低成本实现单一门禁双面进出开门的功能。

2.高安全性，胁持密码报警、防拆报警、强行开门报警、报警信号输出,布防等功能使用户的安全性更加完备。

3.采用备份式芯片,当需要更换新机时，不再为已下发的感应卡需要重新收集而烦恼，可直接更换备份式芯片。

4.操作灵活,不需要输入用户编号就可以直接连续增加用户卡,完善的功能设置使你的安装操作更加方便.特别提示：在使用本系统之前，请您详细阅读本操作说明，并严格按照手册中的要求来操作。

此用户指南将介绍本系统主要功能及操作使用方法。

二．功能参数：工作电压： DC 12V 开锁电流： ≤1.5A 静态电流： ≤60 MA有效卡片容量：2000张卡/2000密码最大读卡距离：10-20厘米RF卡类型： EM或EM兼容卡尺寸： 117×117×21mm三．.线路连接图:1.接线图2.接线说明：JP1接口信号说明管脚注释说明 1 +12VDC WGV+ 电源正（+12VDC）韦根读头（+12VDC）2 GND WGV- 电源地韦根读头电源地3 PUSH/NO J1跳1-2脚:高电平信号输出J1跳3-4脚:门禁专用电源信号线,接电源PUSH端4 WG-D0 韦根读头DAT-AO 5WG-D1韦根读头DAT-A16 ALARM+ 报警信号输出端,另一端接MUL7 OPEN SW 开门按钮输入端,另一端接MUL8 DOOR IN 门磁信号输入端,另一端接MUL9 MUL 门磁/报警信号/开关公共端 10 BELL 门铃信号输入 11 BELL接门铃五．.跳线设置说明 1.J1跳线设置说明①.J1跳1-2脚[Lock]:高电平信号输出电锁信号输出.特别提示:为保证门禁运行稳定，建议电流大于500MA的电锁不要直接从门禁接线③.J1跳3-4脚[Push]:出厂默认设置,电源信输出,电锁接门禁专用电源,有效信号PUSH输出低电平. 2.J3读头设置说明①.J3单线圈1-2脚[Single]:出厂默认设置,只本机读卡。

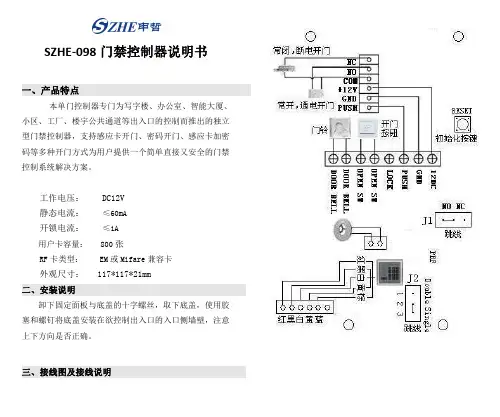

SZHE-098门禁控制器说明书一、产品特点本单门控制器专门为写字楼、办公室、智能大厦、小区、工厂、楼宇公共通道等出入口的控制而推出的独立型门禁控制器，支持感应卡开门、密码开门、感应卡加密码等多种开门方式为用户提供一个简单直接又安全的门禁控制系统解决方案。

工作电压：DC12V静态电流：≤60mA开锁电流：≤1A用户卡容量：800张RF卡类型：EM或Mifare兼容卡外观尺寸：117*117*21mm二、安装说明卸下固定面板与底盖的十字螺丝，取下底盖，使用胶塞和螺钉将底盖安装在欲控制出入口的入口侧墙壁，注意上下方向是否正确。

三、接线图及接线说明接线说明:1.1脚12VDC接电源正极+12V,2脚GND接电源负极,切记接错易烧坏门禁.2.3脚PUSH信号线.接电源PUSH或接锁的GND端.3.4脚LOCK+为+12VDC电压输出,可接锁的+12VDC.4.5-6脚[OPEN SW]接出门按钮,不分正负极.5.7-8脚[DOOR BELL]接门铃,不分正负极.6.当J2跳在2-3脚[Single]的时候，此时为本机读卡，当J2跳在1-2[Double]的时候，可实现本机及分体线圈双向读卡.Reader1接不带灯的分体线圈,Reader2接带灯的分体线圈.J2出厂默认设置为2-3脚[Single]状态7.在J1跳在1-2[NO]的时候，PUSH和GND断开,PUSH为悬空状态,不输出任何信号,当J1跳在2-3[NC]的时候，PUSH和GND导通,PUSH输出GND信号.J1出厂默认设置为1-2脚[NO]状态.特别提示:为保证门禁运行稳定,建议电锁从门禁专用电源接线,不要直接接在门禁。

四、管理卡操作设置授权卡和删除卡：断电，按住RESET键不松开，通电，红绿灯交替闪烁，刷两张卡，第一张为授权卡，第二张为删除卡，然后松开.此时蜂鸣器鸣响一声,本机进入用户使用状态。

注：在设置管理卡的时候不会初始化管理密码及开门密码五、功能设置以下功能设置，需在编程模式下进行。

VX.X卡加密码单门门禁控制器使用说明书二〇〇九年五月版本 1.00目录1.产品特性 (1)2.安装说明 (1)3.编程设置方法 (1)4.用户使用方法 (3)5.门禁控制器初始化方法： (3)6.跳线设置说明 (3)7.线路连接图 (3)1. 产品特性工作电压DC 12V开锁电流：≤1000mA静态电流：≤60mA储存容量：1088标准用户最大读卡距离：15-20厘米RF卡类型：H4100卡工作温度：-40°C～70°C（工业级）工作湿度：10%～90%尺寸：117 × 117 × 21mm2. 安装说明卸下固定面板与底板的十字螺丝，取下底板，使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁，注意上下方向。

提示： 1. 确认电源电压为直流12V和电源正负极性。

2. 防撬报警开关在电路板右下角，后盖打开状态下或弹簧松动蜂鸣器将连续短鸣报警，关闭后盖报警停止，此功能出厂默认为关闭，可根据功能设置开启。

3. 编程设置方法初始编程密码为1234561.进入编程状态:按* => 输入编程密码=> 按#2 功能设置(需在编程状态下)(1) 修改编程密码按0 => 按# => 输入新编程密码=> 按#注：密码为1-6位任意数字。

(2) 设置开门模式按1 => 按#进入设置A. 模式一：输入正确密码开门：按1 => 按#B. 模式二：输入正确密码开门，读有效卡加正确密码开门或刷有效卡开门:按2 => 按#注：出厂设置为模式二。

(3) 设置用户密码或者用户卡按2 => 按# => 输入用户编码=> 按# =>A. 输入用户开门密码=> 按#或B. 读有效卡注：A. 用户编号为1-1088不可重复，按*取消输入，返回到编程状态B. 用本功能录入的用户输入密码或者刷卡开门(4) 设置卡加密码开门按3 => 按# => 输入用户编码=> 按# => 读有效卡=> 输入用户开门密码=> 按#注：A. 用户编号为1-1088不可重复，按*取消输入，返回到编程状态B. 用本功能录入的用户刷卡后需输入密码开门(5) 删除用户三种方法A. 删除全部用户：按5 => 按# => 输入编程密码=> 按#B. 删除单个用户：按4 => 按# => 输入用户编码=> 按#C. 删除单个用户：按4 => 按# => 读有效卡读有效卡删除后，可以连续读卡删除用户，按*退出。

PRX-40/A感应门禁主机简明使用手册
一、供电电源：
9-15VDC，150mA
二、接线表
三、编程步骤
2、输入主码
缺省的主码为12345678
直接加卡：进入编程模式后，输入20，然后将所要加的卡分别在读卡器上刷卡。

每次刷卡后，主机会发出2声短鸣，表示加卡成功。

在所有卡加卡成功后，同时按7和8键，退出编程模式。

直接删卡：进入编程模式后，输入21，然后将所要删除的卡分别在读卡器上刷卡。

每次刷卡后，主机会发出2声短鸣，表示删卡成功。

在所有卡删除成功后，同时按7和8键，退出编程模式。

通过索引加卡：进入编程模式后，输入24，并输入要加入的卡的4位索引号（索引号范围0000-0300）然后将所要加的卡在读卡器上刷卡。

每次刷卡后，主机会发出2声短鸣，表示加卡成功。

通过索引删卡：进入编程模式后，输入25，并输入要删除的卡的4位索引号（索引号范围0000-0300），主机会发出2声短鸣，表示删卡成功。

4、退出编程
所有设置完成后，等一段时间，主机上的编程指示灯熄灭，主机退出编程状态。

单门门禁SN-9000使用说明主要技术参数软件操作说明1.软件运行：安装软件后，双击桌面的AccessControl图标,在<操作员登录>输入操作员和密码，操作员默认为system（小写），密码空，点<确定>后即打开软件主页面。

2.串口设置：选择读写器接入电脑的串口编号（系统默认为1），点【确定】。

提示<端口打开成功>，表示设置正确，以下操作需要读写器连接电脑，对应串口成功打开的情况下进行。

3.设置控制器扇区密码：点软件里面的【系统设置】，在<设定扇区、块>里面选定扇区编号，在<请输入用户扇区密码>下面输入密码（可输入0-9的数字和A-F字母），点【初始化门禁卡头】，同时读写器的蜂鸣器B一声，将管理卡在读写器上刷一下，再将管理卡在控制器的读卡器上面刷一下，控制器的读卡器B-长响一声表示设置使扇区密码成功。

4.初始化用户片:设置第3步后，在<初始化卡>里的<请输入原密码>下面，输入卡的原始密码(新卡默认为FF FF FF FF FF FF)，点【初始化密码】后变为【取消】,同时写卡器B 一声 ,即读写器进入初始化用户卡状态,将新卡在写卡器上刷一下，读写器B一声，软件提示<修改密码成功>，刷完所有卡片后点【取消】退出。

在初始化卡过程中，读写器BBB声，软件提示<密码错误或认证没通过>,表示原密码输入错误。

5.建立控制器信息：点【设备信息】，在<设备信息>里面点【门禁设备】，点【增加】，控制器编号自动递增，在<控制器名称>里面输入控制器名称或安装的地址，点【保存】。

注意：软件控制器编号与控制器上面拨码开关设置的地址编号一致，具体设置地址方法见《控制器地址设置》。

6.建立人事部门：点【机构设置】，在<机构管理>里点【增加】，在<机构名称>里输入人事部门名称，点【保存】。

单门门禁机说明书
主要参数：
额定电压：12VDC
适应电压：8—16VDC
工作电流：＜80mA
读卡距离：0—5cm
相对湿度：10％--90％
有效卡片容量：7281张
识别卡片：EM 或EM 兼容卡
适用范围：
适用于所有院校、公司、事业单位、酒店宾馆、行政机构、花园别墅等。

主要功能：
1、 本产品有三种开门方式：密码开门、刷卡开门、密码加刷卡开门；
2、 为减少布线，电锁控制端特采用12V 直接输出；输出端设有常开、常闭两个输出；
3、 操作简单、易懂，无须专业人员指导即可学会；
接线说明：
+12V 、GND 接直流12V 电源
D0、D1为预留接口
C 、GN
D 为常闭输出
NC 、GND 为常开输出
BELL-、BELL+为外接门铃输出
接线示意图： 电源12V +
电源12V -
为外接门铃输出
为外接门铃输出
++。

慧安智能门禁使用说明书一．产品特点:本单门控制器专门为写字楼、办公室、智能大厦、小区、工厂、楼宇公共通道等出入口的控制而推出的一系列独立型门禁控制器，支持感应卡开门、密码开门、感应卡加密码等多种开门方式为用户提供一个简单直接又安全的门禁控制系统解决方案。

本产品与相同产品比较有以下优点:1．可直接外接分体读卡线圈，低成本实现单一门禁双面进出刷卡开门的功能。

2．操作灵活,不需要输入用户编号就可以直接连续增加用户卡,完善的功能设置使你的安装操作更加方便。

3．用户可以通过管理卡(授权卡/删除卡)简单快速的增加和删除用户卡。

特别提示:在使用本系统之前，请您详细阅读本操作说明，并严格按照手册中的要求来操作。

此用户指南将介绍本系统主要功能及操作使用方法。

二，功能参数:工作电压: DC 12V开锁电流:≤1A静态电流:≤60MA有效卡片容量:800张卡最大读卡距离:5-15厘米RF卡类型:EM或EM兼容卡外壳尺寸:117×117×21mm三．安装说明卸下固定面板与底板的十字螺丝,取下底板,使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁,注意上下方向。

警告:请务带电操作,安装接线时切记先断开电源，确认接线无误后再接通电源!确认电源电压为直流12V和电源正负极!四.线路连接图:接线说明:1．第1脚12VDC接电源正极+12V,第2脚GND接电源负极,切记接错会容易烧坏门禁.2．第3脚PUSH 为信号线.接电源PUSH端或接锁的GND 端.3．第4脚LOCK+为+12VDC电压输出,可接锁的+12VDC.4．第5-6[OPEN SW]接出门按钮，不分正负极.5．第7-8[DOOR BELL]接门铃,不分正负极.五．编程设置方法:初始管理密码为12345，用户开门密码为8888六.用户使用方法:1.卡开门:正常工作状态读一张有效卡即可开门2.卡加密码开门:如果需读卡加密码的则在读完卡后10秒钟内输入正确的密码再按#即可开门3.密码开门:输入使用密码后按#开门注:本门禁支持卡开门、密码开门、读卡并需输入密码后开门三种模式。

联网型联网型单门门禁一体机使用说明书单门门禁一体机使用说明书使用前请详细阅读本说明书目 录一、产品概述产品概述：：SNK206N 联网型单门门禁控制器（以下简称单门联网控制器）外观大方，具有高集成度、高性能、高稳定性的综合特点，是目前单门门禁市场上最具性价比的单门联网控制器。

单门联网控制器硬件上具有独有的电压检测和硬件看门狗双重电路，内部软件还设计有软件狗程序作辅助，具备较强的抗干扰能力，能长时间保持稳定运行。

单门联网控制器具有管理卡、外接唯根读头、时间段控制、卡权限控制等实用功能外，软件上还具备实时监控功能。

二、技术参数技术参数：： 白名单数量 12,000张 刷卡记录容量 60,000条 感应卡类型 EM4001系列卡 外接读头 1只Wegn26 继电器负载能力 1A 24VDC通讯方式RS485（浪涌防护能力600W@1ms ）工作电压（推荐） 直流12VDC ±10% 工作电流 80mA 读卡距离 5 — 8cm环境温度 工作：0℃~60℃；存储：-20℃~70℃ 相对湿度 工作：40%~90%RH ；存储20%~90%RH三、出厂设定开锁时间 1秒 门磁报警 关闭 互锁检测 关闭 门磁报警延时 0秒跳线选择JP1短接1-2，JP2短接3-4 四、状态指示 1、上电红、黄、绿灯会闪烁一次，同时蜂鸣器会“嘀”一声。

2、待机 红灯闪亮。

3、刷卡如卡权限正常，则蜂鸣器“嘀”一声；绿灯亮且继电器动作。

继电器复位后绿灯熄灭。

如卡权限不正常，则蜂鸣器“嘀-嘀-嘀”三声。

4、按钮开门按下开门按钮时，灯光指示和权限正常的卡刷卡时相同。

5、初始化状态红灯和绿灯会交替闪烁。

6、管理卡具体见后面的“管理卡操作”部分的相关说明。

五、管理卡操作1、设置管理卡进入初始化状态后的8秒内，先后刷2张卡，每刷一张卡控制器会发出“嘟嘟”两声。

第一张卡为添加型管理卡，第二张卡为删除型管理卡，刷完2张卡后控制器将自动切换到正常工作状态。

SN-K160 IC单门门禁一体机使用说明一、编程设置方法：初始管理密码为12345，用户密码为88881.进入编程状态：按* => 输入管理密码=> 按#2.功能设置（需在编程状态下）（1）修改管理密码：按0 => 输入新管理密码=>按# => 再输入一次新管理密码=>按# =>按*注：密码为4-8位任意数字（2）修改公共开门密码：按5 => 输入一组四位数的新密码=> 按# => 再输入一遍四位数的新密码=> 按# =>按*储存。

注：密码为四位任意数字（3）增加用户卡：按1 => 读卡=> 输入该卡四位数代码=> 连续读卡=> 按# =>按*注：○1. 卡的代码为0001-9999任意不可重复的四位数字，○2. 第一张卡必需输入代码否则该卡无效○3. 如需连续增加卡则在输完四位数的代码后不必按#再输代码，直接连续读卡，最后按#键（4）删除用户卡有三种方式删除全部用户卡：按2 => 按0000 =>按# =>按*删除被读卡：按2 => 读卡（如多张卡则连续读卡）=>按# =>按*删除遗失的卡：按2 => 该卡代码=>按# =>按*（5）设置开门时间：按4 => XX => 按# =>按*注：XX为00-99单位为秒出厂设置为3秒（6）门禁控制器初始化步骤：1.断电，按住Reset键（不松开）2.通电，持续按住Reset键三秒后松开，初始化完成。

状态：蜂鸣器鸣响一声，门禁控制器进入用户使用状态。

说明：初始化操作仅修改系统密码为缺省编程密码12345，使用密码为8888（出厂默认），其它数据不会被修改。
