管道水颜色标注

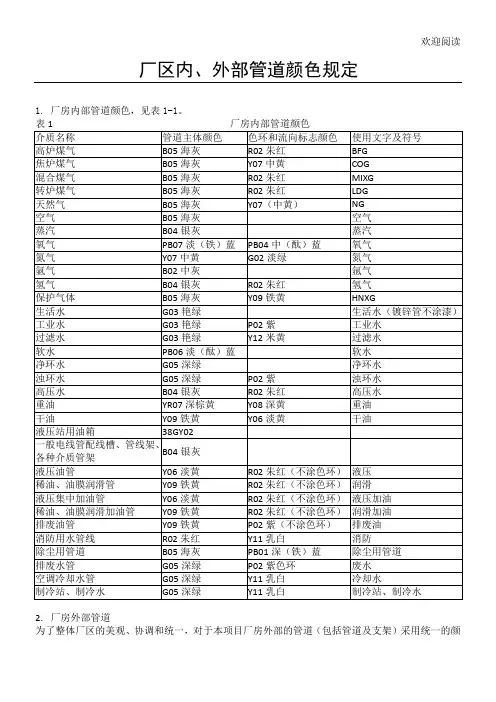

欢迎阅读厂区内、外部管道颜色规定
1. 厂房内部管道颜色，见表1-1。

2. 厂房外部管道
为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。

本项目
厂房外部管道的涂装颜色详见表1－2。

3. 厂房外部管道标志范围
3.1 管道标志范围及位置，按表1-3实行。

3.2 色环的间隔一般为100m。

对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。

3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。

3.4 管道色环、流向及流体标志。

3.4.1 Φ325mm以上的管道的色环、流向及流体，应按下列图例标志。

（见下页图所示）
（1）高炉煤气管道，按下图标志
（2
3.4.2 Φ273mm以下的管道的色环、流向及流体标志应按下列图例标志。

括号内的尺寸适用于室内。

（1）氮气管道，按下图标志
（2
3.5 3.5.1 3.5.2。

管道颜色国家标准管道颜色在工业领域中扮演着非常重要的角色，不仅可以用于区分不同种类的管道，还可以帮助工人快速识别管道的用途和特性。

因此，各个国家都有相应的管道颜色国家标准，以确保管道颜色的统一和规范。

本文将介绍几个国家的管道颜色国家标准，以及其在工业生产中的应用。

首先，美国的管道颜色国家标准由美国国家标准协会（ANSI）制定和管理。

根据ANSI的标准，一般工业用管道的颜色标识规定如下，红色代表危险或者火灾危险，橙色代表易燃易爆，黄色代表气体或气体管道，绿色代表水或其他非危险液体，蓝色代表空气或压缩空气，紫色代表腐蚀性液体或者腐蚀性管道，黑色代表废水或者污水，白色代表通信或者信号管道。

这些颜色的标识可以帮助工人快速识别管道的危险等级和用途，从而采取相应的安全措施。

其次，欧洲的管道颜色国家标准由欧洲标准化委员会（CEN）负责制定和管理。

根据CEN的标准，欧洲工业用管道的颜色标识规定如下，红色代表危险或者火灾危险，橙色代表易燃易爆，黄色代表气体或气体管道，绿色代表水或其他非危险液体，蓝色代表空气或压缩空气，紫色代表腐蚀性液体或者腐蚀性管道，黑色代表废水或者污水，白色代表通信或者信号管道。

这些颜色的标识与美国标准相似，都是为了帮助工人快速识别管道的危险等级和用途。

此外，中国的管道颜色国家标准由中国国家标准化管理委员会（SAC）负责制定和管理。

根据SAC的标准，中国工业用管道的颜色标识规定如下，红色代表危险或者火灾危险，橙色代表易燃易爆，黄色代表气体或气体管道，绿色代表水或其他非危险液体，蓝色代表空气或压缩空气，紫色代表腐蚀性液体或者腐蚀性管道，黑色代表废水或者污水，白色代表通信或者信号管道。

这些颜色的标识与美国和欧洲的标准基本一致，都是为了帮助工人快速识别管道的危险等级和用途。

总的来说，管道颜色国家标准在工业生产中起着非常重要的作用。

它不仅可以帮助工人快速识别管道的危险等级和用途，还可以提高工作效率和安全性。

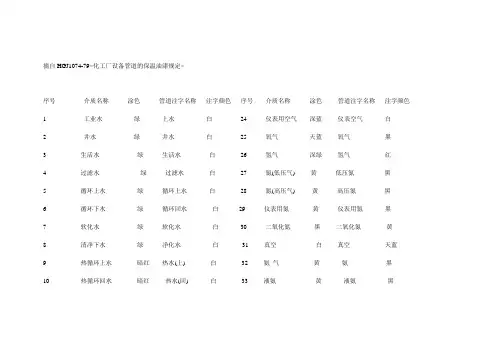

摘自HGJ1074-79<化工厂设备管道的保温油漆规定>序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白 24 仪表用空气深蓝仪表空气白2 井水绿井水白 25 氧气天蓝氧气黑3 生活水绿生活水白 26 氢气深绿氢气红4 过滤水绿过滤水白 27 氮(低压气) 黄低压氮黑5 循环上水绿循环上水白 28 氮(高压气) 黄高压氮黑6 循环下水绿循环回水白 29 仪表用氮黄仪表用氮黑7 软化水绿软化水白 30 二氧化氮黑二氧化氮黄8 清净下水绿净化水白31 真空白真空天蓝9 热循环上水暗红热水(上) 白 32 氨气黄氨黑10 热循环回水暗红热水(回) 白 33 液氨黄液氨黑11 消防水绿消防水红 34 氨水黄氨水绿12 消防泡沫红消防泡沫白 35 氯气草绿氯气白13 冷冻水(上) 淡绿冷冻水红 36 液氨草绿纯氯白14 冷冻回水淡绿冷冻回水红 37 纯碱粉红纯碱白15 冷冻盐水(上) 淡绿冷冻盐水(上) 红 38 烧碱深蓝烧碱白16 冷冻盐水(回) 淡绿冷冻盐水(回) 红 39 盐酸灰盐酸黄17 低压蒸汽红低压蒸汽白 40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白 41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白 42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白43 煤气等可燃气体紫煤气(可燃气体) 白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿44 可燃液体银白油类(可燃液体) 黑22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑45 物料管道红按管道介质注字黄23 空气(压缩空气) 深蓝压缩空气白注：①对于采暖装置一律涂刷银漆，不注字。

②通风管道（塑料管除外）一律涂灰色。

③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铝皮保护罩时，均不涂色。

④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

⑤对于保温涂沥青的防腐管道，均不涂色。

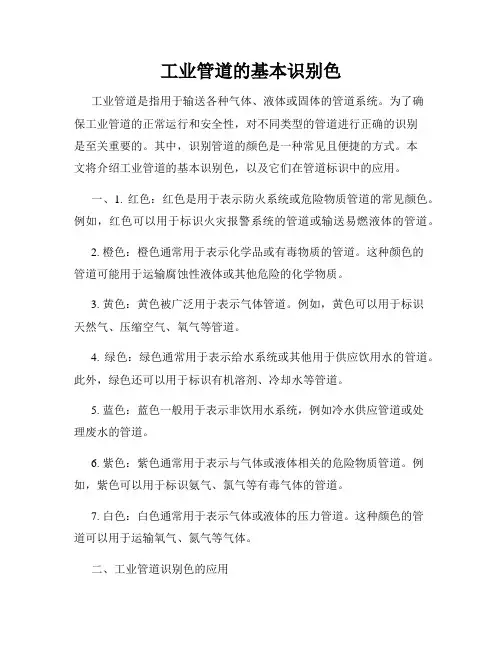

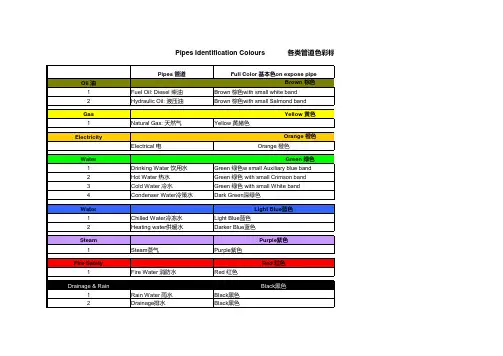

工业管道的基本识别色工业管道是指用于输送各种气体、液体或固体的管道系统。

为了确保工业管道的正常运行和安全性，对不同类型的管道进行正确的识别是至关重要的。

其中，识别管道的颜色是一种常见且便捷的方式。

本文将介绍工业管道的基本识别色，以及它们在管道标识中的应用。

一、1. 红色：红色是用于表示防火系统或危险物质管道的常见颜色。

例如，红色可以用于标识火灾报警系统的管道或输送易燃液体的管道。

2. 橙色：橙色通常用于表示化学品或有毒物质的管道。

这种颜色的管道可能用于运输腐蚀性液体或其他危险的化学物质。

3. 黄色：黄色被广泛用于表示气体管道。

例如，黄色可以用于标识天然气、压缩空气、氧气等管道。

4. 绿色：绿色通常用于表示给水系统或其他用于供应饮用水的管道。

此外，绿色还可以用于标识有机溶剂、冷却水等管道。

5. 蓝色：蓝色一般用于表示非饮用水系统，例如冷水供应管道或处理废水的管道。

6. 紫色：紫色通常用于表示与气体或液体相关的危险物质管道。

例如，紫色可以用于标识氨气、氯气等有毒气体的管道。

7. 白色：白色通常用于表示气体或液体的压力管道。

这种颜色的管道可以用于运输氧气、氮气等气体。

二、工业管道识别色的应用工业管道的识别色主要通过颜色标签、颜色涂层或颜色带来实现。

以下是工业管道识别色的一些应用实例：1. 在红色管道上，可以用白色字母或标识牌注明“防火”，以提醒工作人员注意火灾风险。

2. 橙色管道可以用黑色字母或标识牌注明有毒物质的名称，以警示人们注意危险。

3. 黄色管道上可以用黑色字母或标识牌注明输送气体的种类或名称。

4. 绿色管道上可以用黑色字母或标识牌注明供应的水源或管道用途。

5. 蓝色管道上可以用白色字母或标识牌注明非饮用水的名称，以避免误用。

6. 紫色管道上可以用白色字母或标识牌注明危险气体的名称，以提醒人们注意安全。

7. 白色管道可以用黑色字母或标识牌注明管道的压力等级，以确保安全操作。

通过对工业管道的正确识别色的应用，可以帮助工作人员快速辨别不同类型的管道，从而保障工业生产和工作环境的安全。

国标管道流向标识颜色
摘要：
一、国标管道流向标识简介
1.国标管道流向标识的定义和作用
2.国标管道流向标识的颜色规定
二、国标管道流向标识颜色的具体规定
1.液体管道流向标识颜色
2.气体管道流向标识颜色
3.蒸汽管道流向标识颜色
4.其他管道流向标识颜色
三、国标管道流向标识颜色的实际应用
1.工业生产中的管道流向标识
2.城市燃气管道流向标识
3.石油化工管道流向标识
四、国标管道流向标识颜色的意义和作用
1.提高工业生产安全
2.方便设备维修和管理
3.减少事故发生的风险
正文：
国标管道流向标识颜色是一种用于标识管道内流体或气体流动方向的规定。

国标管道流向标识颜色的规定主要包括液体管道、气体管道、蒸汽管道和
其他管道。

不同类型的管道采用不同的颜色标识，以便于人们快速识别和理解。

液体管道流向标识颜色一般采用红色表示正向流动，蓝色表示反向流动。

气体管道流向标识颜色则用红色表示正向流动，绿色表示反向流动。

蒸汽管道流向标识颜色则用红色表示正向流动，黑色表示反向流动。

对于其他类型的管道，国标也给出了相应的颜色规定。

在实际应用中，国标管道流向标识颜色在工业生产、城市燃气管道、石油化工等领域都有广泛应用。

通过采用国标管道流向标识颜色，可以提高工业生产的安全性，方便设备的维修和管理，减少事故发生的风险。

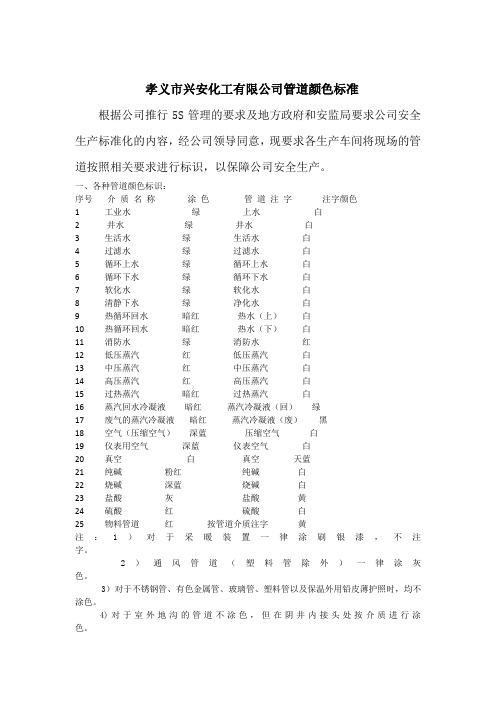

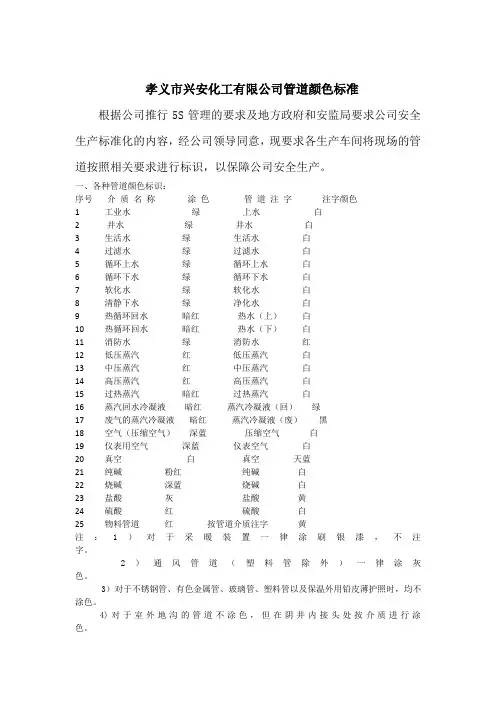

孝义市兴安化工有限公司管道颜色标准根据公司推行5S管理的要求及地方政府和安监局要求公司安全生产标准化的内容，经公司领导同意，现要求各生产车间将现场的管道按照相关要求进行标识，以保障公司安全生产。

一、各种管道颜色标识：序号介质名称涂色管道注字注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环下水白7 软化水绿软化水白8 清静下水绿净化水白9 热循环回水暗红热水（上）白10 热循环回水暗红热水（下）白11 消防水绿消防水红12 低压蒸汽红低压蒸汽白13 中压蒸汽红中压蒸汽白14 高压蒸汽红高压蒸汽白15 过热蒸汽暗红过热蒸汽白16 蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿17 废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑18 空气（压缩空气）深蓝压缩空气白19 仪表用空气深蓝仪表空气白20 真空白真空天蓝21 纯碱粉红纯碱白22 烧碱深蓝烧碱白23 盐酸灰盐酸黄24 硫酸红硫酸白25 物料管道红按管道介质注字黄注：1）对于采暖装置一律涂刷银漆，不注字。

2）通风管道（塑料管除外）一律涂灰色。

3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。

4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。

5）对于保温涂沥青的防腐管道，均不涂色。

6）对于管架及管廊一般采用灰色。

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施要求：1、路面上及马路侧面管架上的管道必须做管道色标和介质名称。

其余以介质开始段进行，每50米一个管道色标和介质名称。

2、管道色标和介质名称的喷涂位置必须是人在地面10米可视范围内清晰。

3、安全注意事项：该项工作人员必须注意安全，车间要设安全监护人员。

防止高空坠落事故发生。

例图：。

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。

工业管道涂颜色和注字规定表
说明：对于采暖装置一律涂刷银漆，不注字。

通风管道（塑料管除外）一律涂灰色。

对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

对于保温涂沥青的防腐管道，均不涂色。

XXX公司管道着色及标识标注标准XXX公司生产技术部编制2020年8月1日管道着色及标识标注标准1、管道标注顺序为：物料名称－流向箭头。

2、中文字符、数字、化学符号、英文字符均使用宋体。

3、标注字大小要求为：管道（含保护层）外径（mm）字体高度（mm）箭头高度b1（mm）箭头长度a（mm)箭尾长度a1（mm)箭尾高度b(mm)20～50 30 30 18 27 12 51～100 40 40 24 36 16 101～200 60 60 36 53 24 201～400 80 80 47 71 32 ＞400 100 100 59 89 40箭头尺寸示意如下：注意：（1）管线标识牌中需标注物料名称及箭头方向，物料名称在箭头尾侧。

（2）管道直径为包含保温层直径。

（3）标识牌尺寸：管道规格DN≤50的标识牌边缘距离字体及箭头外沿10mm，管道规格DN＞50的标识牌边缘距离字体及箭头外沿15mm。

4、管道标识、颜色使用规定(1)根据国家GB 7231—2003标准，对管道内物质的一般性能，分为八类，并规定了八种基根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

根据我公司实际情况，结合国家标准，规范管道着色及标识标注标准要求为：公司管道着色及标识标注标准序号物料名称物料代号公司管道涂色要求管道标识底色标识字体及箭头颜色1 氯化氢HAG 管本色黄黑2 稀/浓盐酸HAL 紫紫白3 液相甲醇MTL 银白棕白4 气相甲醇MTG 银白黄黑5 液碱CS 紫紫白6 氯甲烷液体MCL 灰棕白7 氯甲烷气体MCG 灰黄黑8 稀/浓硫酸SA 紫紫白9 3℃/7℃低温水供水DWS 绿绿白10 3℃/7℃低温水回水DWR 绿绿白11 -15℃冷冻水供水RWS 绿绿白12 -15℃冷冻水回水RWR 绿绿白13 生产水PW 绿绿白备注：（1）上表中的物料种类及代号若不全，车间根据《工业管道的基本识别色、识别符号和安全标识》定出管道着色、管道标识底色、字体及箭头颜色，交于生产技术部审核，审核后再进行着色。

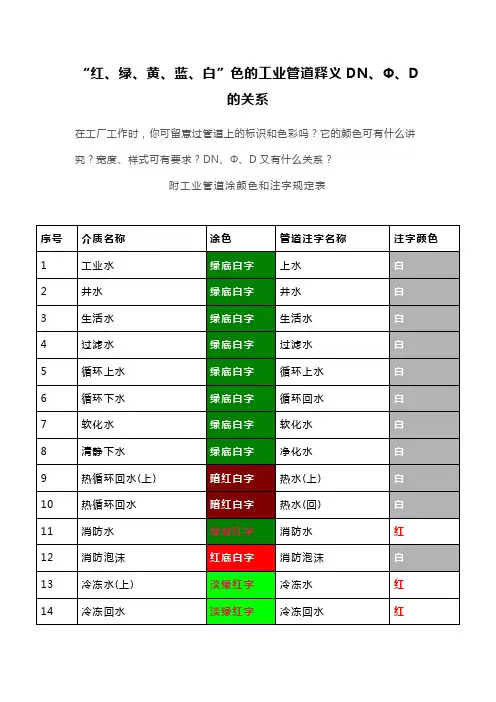

“红、绿、黄、蓝、白”色的工业管道释义DN、Φ、D的关系在工厂工作时，你可留意过管道上的标识和色彩吗？它的颜色可有什么讲究？宽度、样式可有要求？DN、Φ、D又有什么关系？PS：1、对于采暖装置一律涂刷银漆，不注字。

2、通风管道（塑料管除外）一律涂灰色。

3、对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

4、对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

5、对于保温涂沥青的防腐管道，均不涂色。

什么是英寸"：什么是英寸"：英寸(")是美洲体系的常用规格单位，如钢管、阀门、法兰、弯头、泵、三通等，如规格是10"。

英寸(inch,缩写为in.)在荷兰语中的本意是大拇指，一英寸就是一节大拇指的长度。

当然人的大拇指的长度也是长短不一的。

14世纪时，英皇爱德华二世颁布了“标准合法英寸”。

其规定为：从大麦穗中间选择三粒最大的麦粒并依次排成一行的长度就是一英寸。

1"=2.54cm=25.4mm什么是DN：DN是中国与欧洲体系常用的规格单位，同样是标识管道、阀门、法兰、管件、泵类的规格，如DN250。

DN是指管道的公称直径(也称为公称通径)，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

什么是Φ：Φ是一个通用的单位，所指的是管道和或弯头、圆钢等材料的外径尺寸，也可以说是直径，如Φ609.6mm 指的就是外径为直径609.6mm。

现在我们搞清楚了这三个单位分别代表的意义，那么他们之间有什么联系呢？首先"与DN标示的意思差不多，基本都为公称通径的意思，标示这个规格的大小，Φ是将两者结合起来。

举例说明:如一根钢管是DN600规格的，一个同样的钢管用英寸标识的话就成了24",两者之间有什么联系吗？答案是有的！一般的英寸是整数的直接乘以25即等于DN,如1"*25=DN25 2"*25=50 4"*25=DN100等。
