水处理设备培训课件
根据运行方式分类
• 内压式 • 外压式
根据膜体材料分类
• 中空纤维 • 卷式
超滤内部结构详图
中空丝断面图
产品水
外壁
分离层 内壁 （进水）
正常工作模式
交错流(出水)
•全量过滤
•错流过滤
透过水
透过水
进水
正冲洗模式
• 每支组件正冲洗水量: 40 gpm (9.1 m3/hr). • 采用进水做正冲洗水.
Feed
Concentrate
Membrane
Permeate
反渗透膜的用途
河 水
海 水
地表水
地下水
废 水
移的过程。
反渗透 (RO): 通过加压使得水分子透过半分离膜从高浓度向低浓
度溶液转移的过程。
膜: 一种由合成材料制成的半渗透物质：分为醋酸纤维和聚酰胺 分离过程: 在反渗透过程中，水分子和离子同时通过膜体表面，
水分子流速较高，离子流速较低，这种速度差使得水分子和离子 分离。
在膜表面，浓水和淡水之间形成一种压力差，叫做渗透压
膜法过滤
0.01微米 SDI<1 浊本
预处理/废水
阀门（手动，自动） 颗粒，有机物，余氯 更换滤料
预处理/终端过滤/纯水回用
全自动 颗粒，有机物 更换膜组件
2.3 超 滤
超滤技术是通过膜表面的微孔结构对物质进行选择性分离当液体混合
物在一定压力下流经膜表面时，小分子溶质透过膜（称为超滤液），而大 分子物质则被截留，使原液中大分子浓度逐渐提高（称为浓缩液），从而
反渗透工作原理
。
反渗透包括
施加的压力大于渗透压力（高压水泵）
水分子的转移方向同自然界的方向相反
水处理机械设备培训- PPT课件
泵的基本性能参数：流量（m3/h）、扬程（m）、轴功率（kW）、 效率（%）、转速（r/min）、允许吸上真空高度及气蚀余量（m）。
27
5.1 单级双吸卧式中开离心泵
此水泵主要用于供水厂蓄 水池取水泵房、供水厂送 水泵房、污水厂中水回用 泵房。
特点：流量大，扬程偏高；
国内知名厂家、国外厂家有哪些？
4
污水处理专用机械设备——
拦污设备：粗细格栅清污机；
排泥排砂机械设备：刮泥机、刮吸泥机；
污泥处理设备：带式污泥脱水机、板框压滤机、离心式污泥脱水机、叠螺；
沼气利用设备：沼气发动机、沼气锅炉、沼气净化脱硫设备、余热锅炉；
曝气及搅拌设备：盘式曝气头、穿孔管、管式曝气头、板式曝气头、链条式曝
气头、射流曝气、转碟曝气机、转刷曝气机、倒伞表曝机、水下高速推流器、低
角阀就是角式截止阀，角阀与球形阀类似，其结构和特性 是由球型阀修正而来。与球形阀的区别在于角阀的出口与 进口成90度直角。
常用在水厂沉淀池排泥用。 一般分为气动和液压式。
21
4.5 止回阀
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防 止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背 压阀。
速推流器、桨式搅拌机、双曲面环形搅拌器等；
SBR工艺专用设备-滗水器：机械式滗水器、套筒式滗水器、虹吸式滗水器、
自力式滗水器；
加药消毒设备：计量泵、臭氧发生器、次氯酸钠发生器、二氧化氯发生器；
膜设备：微滤、超滤、EDI、反渗透、钠滤；
污泥后处理设备：输送、翻转、干燥、除臭机械及装置。
5
二、常用机械知识
球阀优点：
1．流体阻力小，全通径的球阀基本没有流阻。 2．结构简单、体积小、重量轻。 3．紧密可靠。在真空系统中也已广泛使用。 4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。 球阀缺点： 1、加工精度高，造价昂贵 ； 2、高温中不易使用 ； 3、如管道内有杂质，容易被杂质堵塞，导致阀门无法打开。
27
5.1 单级双吸卧式中开离心泵
此水泵主要用于供水厂蓄 水池取水泵房、供水厂送 水泵房、污水厂中水回用 泵房。
特点：流量大，扬程偏高；
国内知名厂家、国外厂家有哪些？
4
污水处理专用机械设备——
拦污设备：粗细格栅清污机；
排泥排砂机械设备：刮泥机、刮吸泥机；
污泥处理设备：带式污泥脱水机、板框压滤机、离心式污泥脱水机、叠螺；
沼气利用设备：沼气发动机、沼气锅炉、沼气净化脱硫设备、余热锅炉；
曝气及搅拌设备：盘式曝气头、穿孔管、管式曝气头、板式曝气头、链条式曝
气头、射流曝气、转碟曝气机、转刷曝气机、倒伞表曝机、水下高速推流器、低
角阀就是角式截止阀，角阀与球形阀类似，其结构和特性 是由球型阀修正而来。与球形阀的区别在于角阀的出口与 进口成90度直角。
常用在水厂沉淀池排泥用。 一般分为气动和液压式。
21
4.5 止回阀
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防 止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背 压阀。
速推流器、桨式搅拌机、双曲面环形搅拌器等；
SBR工艺专用设备-滗水器：机械式滗水器、套筒式滗水器、虹吸式滗水器、
自力式滗水器；
加药消毒设备：计量泵、臭氧发生器、次氯酸钠发生器、二氧化氯发生器；
膜设备：微滤、超滤、EDI、反渗透、钠滤；
污泥后处理设备：输送、翻转、干燥、除臭机械及装置。
5
二、常用机械知识
球阀优点：
1．流体阻力小，全通径的球阀基本没有流阻。 2．结构简单、体积小、重量轻。 3．紧密可靠。在真空系统中也已广泛使用。 4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。 球阀缺点： 1、加工精度高，造价昂贵 ； 2、高温中不易使用 ； 3、如管道内有杂质，容易被杂质堵塞，导致阀门无法打开。
《水处理培训》课件
初级处理
去除浮油和油脂
通过分离、吸附等方法去除水中的浮油和 油脂。
去除固体杂质
通过过滤、沉淀等方法去除水中的固体杂 质，如泥沙、石子等。
去除异味和色度
通过加药、氧化等方法去除水中的异味和 色度。
消毒杀菌
通过加氯、加药等方法对水进行消毒杀菌 。
深度处理
去除微量有机物
通过活性炭吸附、生物过滤等方 法去除水中的微量有机物。
砂滤器
去除水中的悬浮物、沉淀 物和部分有机物。
陶瓷过滤器
去除水中的细菌、病毒和 微粒。
消毒设备
氯消毒
利用氯气或漂白粉杀灭水 中的细菌和病毒。
臭氧消毒
利用臭氧的强氧化性杀灭 水中的细菌和病毒。
紫外线消毒
利用紫外线的光化学效应 破坏细菌和病毒的DNA结
构，使其失去活性。
膜分离技术
超滤
过滤水中的悬浮物、胶体和部分有机物。
定性。
生态友好型水处理
发展低能耗、低药耗、低膜耗的水 处理技术，减少对环境的影响，同 时降低运行成本。
新型水处理技术
研究和发展光催化、电化学、高级 氧化等新型水处理技术，解决传统 方法难以处理的复杂水质问题。
水资源短缺的挑战与应对
高效利用水资源
通过节水技术和水资源综合管理 ，提高水资源利用效率，降低用
人员管理
建立完善的人员管理制度 ，包括岗位职责、操作规 程、安全制度等，确保员 工规范操作。
质量管理
建立完善的质量管理体系 ，对水处理过程进行全面 监控，确保出水水质达标 。
成本管理
建立成本管理制度，合理 控制水处理成本，提高经 济效益。
水处理厂安全与环保
安全管理
环境监测
水处理设备培训课件
自吸泵
自吸泵
自吸泵
罗茨风机
工作原理：罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转 动一次由2个叶轮进行3次吸、排气，与二叶型相比，气体脉动变少，负荷变化小 ，机械强度高，噪声低，振动也小。在2根平相行的轴上设有2个三叶型叶轮，轮 与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，由于叶轮互为反方 向匀速旋转，使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的 一侧。各支叶轮始终由同步齿轮保持正确的相位，不会出现互相碰触现象，因而 可以高速化，不需要内部润滑，而且结构简单，运转平稳，性能稳定，适应多种 用途，已运用于广泛的领域。
流量范围：1.5～400m3/h
扬程范围：3.5～125m
转速n：1450r/min、2900r/min 介质温度：-20℃～105℃
IH型标准化工泵
IH型准化工泵
格兰富CR系列立式管道多级离心泵
CR系列（CR,CRI,CRN&CRT） 为非自吸，立式管道多级离心泵 。其管道式结构确保泵可直接安 装在进出口在同一水平线上且管 径相同的水平管路系统中，这种 设计使泵的结构和管路更为紧凑 。泵体有不锈钢304、316以及钛 合金等材料形式。标准为立式安 装。
三叶罗茨风机的特点: ● 由于采用了三叶转轮及带螺旋线型的箱体，所以风机的噪声的振动很小。 ● 叶轮和轴为整体结构，且叶轮无磨损，风机性能持久不变，可以长期连续 运转。 ● 高速高效率，且结构非常紧凑。 ● 结构简单，由于采用了特殊轴承，具有超群的耐久性，使用寿命比国内风 机长，且维修管理也方便。 ● 由于附有齿轮油甩油装置，因此不会产生漏油的现象。 ● 机种齐全，可按用途选型。
泵头： 1.泵头与泵壳腔体通过自锁螺钉固定，可轻易固定，拆装方便。 2.密封固定后磨动面在排气后完全被水润滑。并被固定在密封面下。 3.泵头排水孔可连接排水管，并设有传感器安装孔，设有高温安全排气阀。 4.泵头和马达座分开，方便维修。
水处理系统操作及维护方法PPT课件
ppt精选版
22
2、高压泵： 手动操作/自动操作两种运行方式。 将选择开关拨到手动位置，泵运行，此时水泵不受任何条件的约束。 自动位置下，水泵的运行条件只有达到以下条件，水泵才能运行： 原水泵启动延时10秒后且原水箱液位高于低液位且纯水箱液位低于高 液位，且石英砂过滤器/活性炭过滤器不在再生位置时，泵开始运行。 运行时，绿色指示灯亮，当出现故障时，绿灯闪烁（水泵过载故障）。 水泵为1用1备，自动条件下不会同时运行，手动条件可以同时运行。 注意：一台泵在手动时，另一台泵必须在停止位置。
ppt精选版
24
4、浓水泵 手动操作/自动操作两种运行方式。 将选择开关拨到手动位置，泵运行，此时水泵不受任何条件的约束。 自动位置下，当浓水池液位高于高液位时，泵开始运行。运行过程中 若石英砂或者活性炭再生时，两台泵同时运行。 运行时，绿色指示灯亮，当出现故障时，绿灯闪烁（水泵过载故障）。 水泵为1用1备，自动条件下不会同时运行，手动条件可以同时运行。 注意：一台泵在手动时，另一台泵必须在停止位置。
9、更换频率：1-2年。
10、控制阀：182系列时间过滤型多路阀。
ppt精选版
8
182系列时间过滤型多路阀
品牌：美国OSMONICS 控制方式：时间型 控制原理：根据运行累计时间自动进行设备的反洗/正
洗操作，无需人工干预。 反洗频率：1次/两天 反洗时间：20分钟（拔出5销） 静置时间：1.5分钟（插入2销） 正洗时间（快速冲洗）：11分钟（拔出2销） 进行一次再生总共需要：33分钟左右。 这个后面单独再做介绍。
3
CONTROL PANEL
C A
B
M
至废水池
PH
ppt精选版
BC A
4
水处理设备使用及维护培训教材(PPT 44页)
树脂颗粒大小对阻力影响 树脂颗粒大小除了对树脂床层阻力有影响外，对水帽
阻力也有影响 树脂变小时，不但树脂床层阻力上升，而且水帽阻力也上 升。这种现象可以解释为树脂颗粒破碎后变小，它对水帽 缝隙的堵塞率上升，而使阻力增加。同时，由于树脂的破 碎，小的破碎树脂嵌入大树脂之间，使树脂层的孔隙率减 小即流体的流通截面相对减小而使阻力增加。
目录
7、反渗透膜组 7.1、反渗透原理及结构 8、盘式过滤器结构及工作原理 9、超滤装置结构及工作原理
重点介绍
本次授课重点介绍水处理专用设备的原理机构以及使用方 法，纠正在日常工作中，操作服务人员的不正确操作方式，保 证设备的长周期、安全、稳定运行。
难点介绍
水处理专用设备的原理及故障判定和处理方式
纤维球过滤器选用的纤维球滤料，是由经过新的化学配方合成 的特种纤维丝做成，其主要特点是经过本质的改性处理将纤维 滤料由亲油型改变为亲水型。其滤料直径可达几十微米甚至几 微米，具有比表面积大，过滤阻力小等优点，解决了粒状滤料 的过滤精度受滤料粒径限制等问题。是石英砂等颗粒状滤料过 滤设备的更新换代产品。
水处理设备使用及维护 （专用设备部分）
目录
1、水力循环澄清池 1.1水力循环澄清池的工作原理 2、虹吸滤池 2.1、虹吸滤池的设备结构及工作原理 3、纤维球过滤器 3.1、纤维球过滤器的结构及工作原理 4、双室浮动床离子交换器 4.1、双室浮动床离子交换器结构及工作原理 4.2、双室浮动床离子交换器操作时需注意的问题 5、固定床离子交换器结构 6、混合离子交换器 6.1、混合离子交换器结构及原理 6.2、混合离子交换器常见故障
6.2、混合离子交换器常见故障
混合离子交换器的中排装置，在强制高负荷状态下运行，使 中排装置压弯发生严重损坏，支管严重变形、下弯，支撑中部出 现断裂，中排母管下塌呈“V”形状，支管变形严重。
幻灯片水处理培训资料
▪ 当系统关闭超过48小时后，必须注意：
▪ d、膜元件不可失水，失水膜元件会损失通量，且无法 回复。
▪ e、系统为有效地防止微生物衍生，应每24小时冲洗一
次。
▪ f、保护系统免受极端温度变化。
21
加药系统操作方法
▪ 阻垢剂加药装置 ▪ （1）阻垢剂采用标准液，含量为100%，使
用时配置浓度不小于10%，加药量为2.52.8PPm。 ▪ （2）将阻垢剂按比例倒入计量箱内，加满 水，充分搅拌均匀。 ▪ （3）启动计量泵，按RO给水量调整计量泵 冲程或速度，并经过标定，使加药量达到规定的 要求。
反渗透开机程序
▪ e、在低压冲洗期间，将阻垢剂在计量箱内配好备用，并按加药量 计算好计量泵流量，将计量泵冲程旋钮调节至所需的刻度，做好开 机准备。
▪ f 、低压冲洗完成后，关小每台高压泵出口阀门，然后依次启动2台 高压泵，缓慢打开高压泵出口阀门，观察RO进水压力，当进水压 力升至0.5MPa时，停止调节。
6

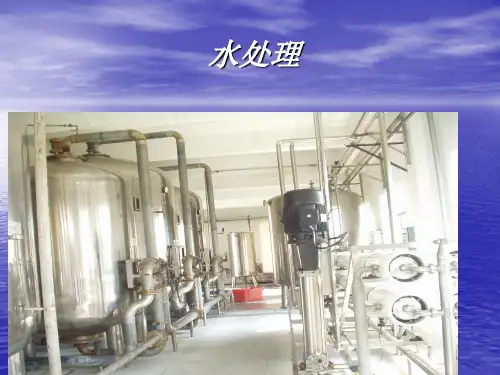

水处理工艺流程：
▪ 地下深井水――生水箱――生水泵――锰砂过滤 器――多介质过滤器――保安过滤器—高压泵－ 反渗透――脱碳风机――中间水箱――中间水泵 ――阳离子交换器――阴离子交换器――混合离 子交换器――制得合格水――脱盐水箱――脱盐 水泵――去工序
7
工艺指标
▪ 反渗透进水工艺指标： ▪ 1、SDI≤4 2、 Fe2+≤0.1mg/L ▪ 3、PH=3-10 4、运行压力：＜1.7MPa ▪ 5、回收率：75% 6、脱盐率：≥95% ▪ 7、温度：5-40℃ ▪ 8、水箱（池）液位：2/3
▪ 反渗透一级除盐系统： RO系统包括：进水高压泵、RO 装置、清洗系统等，RO装置可脱去浓水中97%的盐份， 是该工艺装置的核心单元主要用于去除水中的微生物、 大颗粒的悬浮物等，为后续的脱盐处理提供条件。
水处理基础知识培训PPT课件
却塔（含集水池）、热交换器（介质热交换部 分）、循环水泵、系统循环管路等。
第10页/共99页
敞开式循环冷却水系统介绍
•由于近代工业的迅速发展，工业用水愈来愈 多，受水资源的限制，采用循环水系统，可 以节约可观的水量。另外我国水资源分布不 均匀，北方缺水少雨，更显水源紧张，因此 敞开式循环水系统的推广和应用是大势所趋。
• 蒸发量
E = RR/1000 x D T (Centigrade) x 1.8 x Ef = RR x DT x Ef/ 556
• Ef = 0.75 - 0.85(蒸发因子）
• 排污量
BD = E/(C-1)=MU/C
• 补水量
MU = E + BD + Leakage + Wind Loss
(一般计算时把后两种泄漏忽略不计）
第19页/共99页
敞开式循环冷却水基础计算
• 系统容量 • SV = 水池容积 x 1.5 for piping
• 经验公式 • SV = 607 x Salt (kg) / (Clmax-Cli)ppm • Add salt 0.12kg/m3 • Cli - tower chloride, ppm • Clmax – 最大稳定氯根, 在水流湍急区加盐并每隔15分钟测量一次氯根直到达到最大氯根 （ Clmax, ppm）
第29页/共99页
开式循环系统中三者的关系
•腐蚀
•沉积（结垢）
第30页/共99页
•微生物
a、腐蚀
• 水在冷却塔内和空气充分接触，循环水中的溶解氧得到补充，所以循环冷却 水中溶解氧总是饱和的。水中溶解氧是造成金属电化学腐蚀的主要原因，这 是冷却水循环使用后易带来的一大问题。
第31页/共99页
第10页/共99页
敞开式循环冷却水系统介绍
•由于近代工业的迅速发展，工业用水愈来愈 多，受水资源的限制，采用循环水系统，可 以节约可观的水量。另外我国水资源分布不 均匀，北方缺水少雨，更显水源紧张，因此 敞开式循环水系统的推广和应用是大势所趋。
• 蒸发量
E = RR/1000 x D T (Centigrade) x 1.8 x Ef = RR x DT x Ef/ 556
• Ef = 0.75 - 0.85(蒸发因子）
• 排污量
BD = E/(C-1)=MU/C
• 补水量
MU = E + BD + Leakage + Wind Loss
(一般计算时把后两种泄漏忽略不计）
第19页/共99页
敞开式循环冷却水基础计算
• 系统容量 • SV = 水池容积 x 1.5 for piping
• 经验公式 • SV = 607 x Salt (kg) / (Clmax-Cli)ppm • Add salt 0.12kg/m3 • Cli - tower chloride, ppm • Clmax – 最大稳定氯根, 在水流湍急区加盐并每隔15分钟测量一次氯根直到达到最大氯根 （ Clmax, ppm）
第29页/共99页
开式循环系统中三者的关系
•腐蚀
•沉积（结垢）
第30页/共99页
•微生物
a、腐蚀
• 水在冷却塔内和空气充分接触，循环水中的溶解氧得到补充，所以循环冷却 水中溶解氧总是饱和的。水中溶解氧是造成金属电化学腐蚀的主要原因，这 是冷却水循环使用后易带来的一大问题。
第31页/共99页
水处理培训教材PPT课件
管 理 培 训 课 件安全 培训讲 义工作 培训教 材工作 汇报课 件PPT服 务技术 水处理 培训教 材（P PT30页 )
操作面板说明
• 原水指的是自来水或井水，一般用的是自
来水。
• 产水指的是预处理水经过RO系统处理后的
水。
• 供水指的是通过泵将水送到车间。 • 报警指的是警报信息。
管 理 培 训 课 件安全 培训讲 义工作 培训教 材工作 汇报课 件PPT服 务技术 水处理 培训教 材（P PT30页 )
活性炭过滤器
• 活性炭的构造 • 利用木炭、各种果壳和优质煤等作为原
料，通过物理和化学方法对原料进行破碎、 过筛、催化剂活化、漂洗、烘干和筛选等 一系列工序加工制造而成。
原理及作用
• 依靠进出口压力差来过滤。具有物理吸
附和化学吸附的双重特性，可以有选择的 吸附气相、液相中的各种物质，以达到脱 色精制、消毒除臭和去污提纯等目的。
操作要点
• 运行之前应检查自来水水质是否符合标准；
空压的压力是否在4—6bar ；操作运行前 先检查各阀门是否切换到位；7天反冲一 次，直到水质干净为止。
软化器
• 树脂的构造 • 树脂分为阴离子树脂和阳离子树脂两种。
工作原理及作用
• 依靠进出口压力差来过滤。它的主要作用
是吸附水中的钙、镁离子，达到软化水的 作用。
的分离技术。其原理是在高于溶液渗透压的压力 作用下，借助于只允许水分子透过而不允许其它 物质透过的半透膜的选择截留作用，将溶液中的 溶质与溶剂分离。利用反渗透膜的分离特性，可 以有效地去除水中的溶解盐、胶体、有机物、细 菌、微生物等杂质。具有能耗低，无污染，工艺 先进、操作维护简便等优点。
管 理 培 训 课 件安全 培训讲 义工作 培训教 材工作 汇报课 件PPT服 务技术 水处理 培训教 材（P PT30页 )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、虹吸滤池
2.1、虹吸滤池设备结构及工作原理
虹吸滤池是快滤池的一种形式，它的特点是利用虹吸原理进水和排走洗砂水， 因此节省了两个闸门。此外，它利用小阻力配水系统和池子本身的水位来进行反冲 洗，不需另设冲洗水箱或水泵，加之较易利用水力，自动控制池子的运行，所以已 较多地得到应用。
3、纤维球过滤器
3.1、纤维球过滤器结构及工作原理
过滤器的功能特点机械过滤器的工作原理是源水通过滤料， 滤除水中悬浮物，不溶性颗粒物，絮状沉淀等异物、脱色去味。 出水达到一定的净化水平。当过滤一定水量后利用反冲洗方式 将滤层中截留杂质，冲出过滤器，恢复初始过滤功能。根据功 能不同，充填不同的填料。过滤器可分为砂石过滤器、活性碳 过滤器及各类专业过滤器。
树脂颗粒大小对阻力影响 树脂颗粒大小除了对树脂床层阻力有影响外，对水帽
阻力也有影响 树脂变小时，不但树脂床层阻力上升，而且水帽阻力也上 升。这种现象可以解释为树脂颗粒破碎后变小，它对水帽 缝隙的堵塞率上升，而使阻力增加。同时，由于树脂的破 碎，小的破碎树脂嵌入大树脂之间，使树脂层的孔隙率减 小即流体的流通截面相对减小而使阻力增加。
当流体流过水帽时，水帽缝隙的大小对水的阻力有一定的影响
水帽流通面积的增加使通过水帽的流速减小，从而使水的阻力下降。 从表3还可看出，当水帽缝隙流速小于0．5 m／s时，再增加水帽 流通截面积，水的阻力减小的幅度不大。
从动力学角度来看，当流体流动属于层流区时，流体的流动阻 力受流速的影响较小；流体流动属于湍流区时，流体的阻力与流速 的二次方成正比，因此，当水帽截面积较小，使流体的流动处于湍 流区时，流速的增加将使水的阻力大幅度增加；而当流体的流动处 于层流区时，流速进一步降低时水的阻力降低值较少。
1 2
4、双室浮动床离子交换器
4.1、双室浮动床离子交换器结构及工作原理
双室浮动床是在单室浮动床中装设一块带双头水帽的多孔板，分成 两室，上室装填强型树脂，下室装弱型树脂。在双室浮动床中，两种树 脂各自为对方提供了有利的工作条件，即弱型树脂为强型树脂提供了高 再生水平，从而提高了强型树脂的工作交换容量，而强型树脂有较高的 漏过，充分发挥了树脂的特长，这样将高再生效率、高再生容量的弱型 和在高再生水平下工作的强型树脂联合应用于水的化学除盐。另外，双 室浮动床还具有用水率低，运行操作简单及可在高流速下运行等特点。
IN-90 001X7-FC
IN-90 D113FC
1290 25 1850 30 25 240 30 2574010
4.2、双室浮动床离子交换器操作时需注意的问题
(1)需增设专门的清洗装置进行床体的清洗。 (2)运行不宜中断，否则将造成树脂乱层，影响出水水质和周期制水量。 (3)为使上下室同时成床，需要较大的流速。 (4)树脂预处理，双室床与双室浮动床设计的自由空间很小，树脂最好采用 体外预处理，如利用单独的树脂清洗罐进行交叉浸泡等。
水处理设备使用及维护 （专用设备部分）
目录
1、水力循环澄清池 1.1水力循环澄清池的工作原理 2、虹吸滤池 2.1、虹吸滤池的设备结构及工作原理 3、纤维球过滤器 3.1、纤维球过滤器的结构及工作原理 4、双室浮动床离子交换器 4.1、双室浮动床离子交换器结构及工作原理 4.2、双室浮动床离子交换器操作时需注意的问题 5、固定床离子交换器结构 6、混合离子交换器 6.1、混合离子交换器结构及原理 6.2、混合离子交换器常见故障
经过进一步的分析和探讨，发现这是由于我厂混合离子交换 器内部结构存在着缺陷以及在设备运行过程中的某些不合理操作 引起的：
5、固定床离子交换器结构及原理
M1
?159 ?89
D3
D1
S1 S2M3Βιβλιοθήκη ?3000 ?3024 D6
D5 S3
M4
S4
M2
6、混合离子交换器
6.1、混合离子交换器结构及工作原理
混合床离子交换器，简称混床，是将阴阳树脂按一定比 例装填在同一交换器中，运行前将它们混合均匀。此时被处 理水在通过混合离子交换床后，所产生的 H+ 和 OH- 离子立 即生成溶解度很低的水。混合床串联在反渗透或一级复床除 盐系统后面，用于纯水或高纯水的制备。
目录
7、反渗透膜组 7.1、反渗透原理及结构 8、盘式过滤器结构及工作原理 9、超滤装置结构及工作原理
重点介绍
本次授课重点介绍水处理专用设备的原理机构以及使用方 法，纠正在日常工作中，操作服务人员的不正确操作方式，保 证设备的长周期、安全、稳定运行。
难点介绍
水处理专用设备的原理及故障判定和处理方式
6.2、混合离子交换器常见故障
混合离子交换器的中排装置，在强制高负荷状态下运行，使 中排装置压弯发生严重损坏，支管严重变形、下弯，支撑中部出 现断裂，中排母管下塌呈“V”形状，支管变形严重。
原因分析 除盐水制水设备中为什么混合离子交换器会出现不能在高负荷
下运行呢？阻力大的原因主要是由排水装置（水帽）及树脂层所引 起的. 水帽缝隙大小对水的阻力的影响
1、水力循环澄清池
1.1、水力循环澄清池的工作原理
原水由底部进入池内，经喷嘴喷出。喷嘴上面为混合室、喉管和第一 反应室。喷嘴和混合室组成一个射流器，喷嘴高速水流把池子锥型底部含 有大量絮凝体的水吸进混合室内和进水掺合后，经第一反应室喇叭口溢流 出来，进入第二反应室中。吸进去的流量称为回流，一般为进口流量的 2～4倍。第一反应室和第二反应室构成了一个悬浮物区，第二反应室出水 进入分离室，相当于进水量的清水向上流向出口，剩余流量则向下流动， 经喷嘴吸入与进水混合，再重复上述水流过程。该池优点是：无需机械搅 拌设备，运行管理较方便；锥底角度大，排泥效果好。缺点是：反应时间 较短，造成运行上不够稳定，不能适用于大水量。
纤维球过滤器选用的纤维球滤料，是由经过新的化学配方合成 的特种纤维丝做成，其主要特点是经过本质的改性处理将纤维 滤料由亲油型改变为亲水型。其滤料直径可达几十微米甚至几 微米，具有比表面积大，过滤阻力小等优点，解决了粒状滤料 的过滤精度受滤料粒径限制等问题。是石英砂等颗粒状滤料过 滤设备的更新换代产品。
