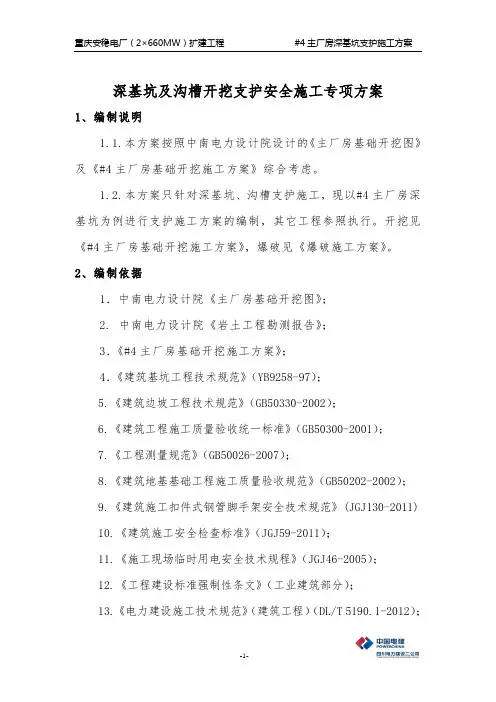

深基坑及沟槽开挖支护安全施工专项方案1、编制说明1.1.本方案按照中南电力设计院设计的《主厂房基础开挖图》及《#4主厂房基础开挖施工方案》综合考虑。
1.2.本方案只针对深基坑、沟槽支护施工，现以#4主厂房深基坑为例进行支护施工方案的编制，其它工程参照执行。
开挖见《#4主厂房基础开挖施工方案》，爆破见《爆破施工方案》。
2、编制依据1．中南电力设计院《主厂房基础开挖图》；2. 中南电力设计院《岩土工程勘测报告》；3．《#4主厂房基础开挖施工方案》；4．《建筑基坑工程技术规范》（YB9258-97）；5.《建筑边坡工程技术规范》（GB50330-2002）；6.《建筑工程施工质量验收统一标准》（GB50300-2001）；7.《工程测量规范》（GB50026-2007）；8.《建筑地基基础工程施工质量验收规范》（GB50202-2002）；9.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)10.《建筑施工安全检查标准》（JGJ59-2011）；11.《施工现场临时用电安全技术规程》（JGJ46-2005）；12.《工程建设标准强制性条文》（工业建筑部分）；13.《电力建设施工技术规范》（建筑工程）（DL/T 5190.1-2012）；14.《电力建设施工质量验收及评价规程》（第1部分：建筑工程）（DL/T 5210.1-2012）。
3、工程概况及地质条件3.1.工程概括本工程#4主厂房±0.00米相当于绝对高程510.00米，纵向分为A、B、C、D四列，轴线长度为52米；横向分为7个轴线（9～15轴，共6跨），轴线长度为72米。
采用局部两次开挖至基底标高。
第一次开挖至设计标高-5.1m、-5.6m。
第二次开挖汽机底板、循环水坑、A/11-13轴深基础，基底标高分别为-6.3m至-12.6m。
因此第二次开挖局部采用浅孔爆破的方式进行。
3.2.地质条件根据本场地岩土工程勘测报告，并结合本工程基坑深度，现对4#主厂房基底地质分述如下：A轴第(1)层：素填土（Q S），平均厚度为7.765m；A轴第(2)层：粉质粘土（Q sl+el），平均厚度为1.7m；A轴第(3)层：中等风化灰岩（T l lj），7.765m以下；具体分层情况详见岩土工程勘测报告中场地地层结构及地质剖面图18-18，。
深基坑(槽)支护专项施工方案一、项目背景深基坑(槽)的支护施工是在特定地理条件下进行的重要工程措施，旨在确保施工过程中安全、高效地进行。
为了有效地组织和实施深基坑(槽)支护工程，制定一套科学合理的专项施工方案至关重要。
二、施工前准备1.确定工程孔坑位置和深度，制定详细的工程设计方案。
2.确认周边环境情况，包括地质、水文等相关情况。
3.制定支护工程施工图纸和技术方案，评估支护结构设计的可行性。
三、实施方案1.支护结构设计–采用混凝土浆墙、钢支撑等结构形式，根据实际情况选择合适的支护方式。
–钢支撑的稳固性和承载能力需满足设计要求，定期检查和维护。
2.施工过程管控–严格按照施工方案组织施工作业，确保各个施工环节无障碍进行。
–在施工中实施严格的安全措施，确保工人的人身安全。
3.地下水处理–如有地下水问题，应采取排水井等方法，及时排水，保障工程施工的顺利进行。
4.监测与应急处理–在整个施工过程中，需进行监测，及时发现问题，以便采取相应的应急处理措施，确保施工安全。
四、质量控制1.严格执行设计要求，确保支护工程的质量符合标准。
2.建立健全的质量检验制度，定期对支护结构进行检测和评估。
五、安全措施1.严格落实各项安全生产制度，确保施工过程中无安全事故发生。
2.加强现场安全管理，做好现场设施排布和警示标识。
六、施工结束及验收1.施工结束时必须进行定级检查，确保工程质量和安全。
2.同时制定整改措施，对存在的问题进行及时整改。
结语深基坑(槽)支护专项施工方案是一个工程施工中关键的部分，只有通过科学合理的方案才能确保工程的顺利进行，最终取得成功。
在实际施工中，需严格按照本文提出的方案进行操作，同时根据实际情况灵活调整，以应对可能出现的问题，确保支护工程的顺利进行。

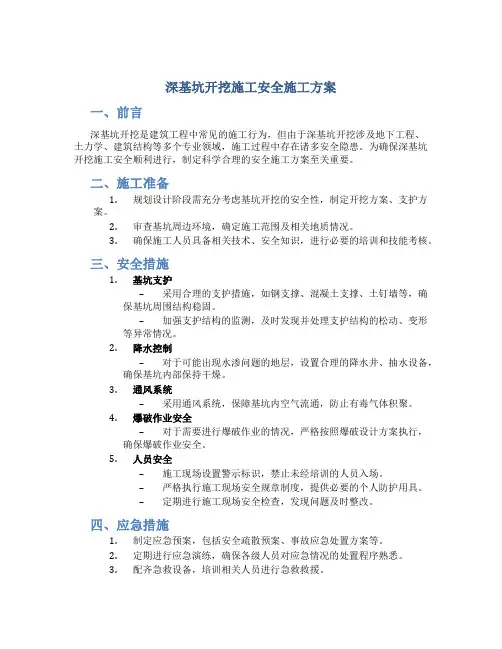

深基坑开挖施工安全施工方案一、前言深基坑开挖是建筑工程中常见的施工行为，但由于深基坑开挖涉及地下工程、土力学、建筑结构等多个专业领域，施工过程中存在诸多安全隐患。
为确保深基坑开挖施工安全顺利进行，制定科学合理的安全施工方案至关重要。
二、施工准备1.规划设计阶段需充分考虑基坑开挖的安全性，制定开挖方案、支护方案。
2.审查基坑周边环境，确定施工范围及相关地质情况。
3.确保施工人员具备相关技术、安全知识，进行必要的培训和技能考核。
三、安全措施1.基坑支护–采用合理的支护措施，如钢支撑、混凝土支撑、土钉墙等，确保基坑周围结构稳固。
–加强支护结构的监测，及时发现并处理支护结构的松动、变形等异常情况。
2.降水控制–对于可能出现水渗问题的地层，设置合理的降水井、抽水设备，确保基坑内部保持干燥。
3.通风系统–采用通风系统，保障基坑内空气流通，防止有毒气体积聚。
4.爆破作业安全–对于需要进行爆破作业的情况，严格按照爆破设计方案执行，确保爆破作业安全。
5.人员安全–施工现场设置警示标识，禁止未经培训的人员入场。
–严格执行施工现场安全规章制度，提供必要的个人防护用具。
–定期进行施工现场安全检查，发现问题及时整改。
四、应急措施1.制定应急预案，包括安全疏散预案、事故应急处置方案等。
2.定期进行应急演练，确保各级人员对应急情况的处置程序熟悉。
3.配齐急救设备，培训相关人员进行急救救援。
五、总结在深基坑开挖施工过程中，保障安全是最为重要的任务。
通过科学、系统地制定安全施工方案，合理安排施工流程，加强现场监控和应急准备，可以有效地降低事故风险，确保深基坑开挖施工安全顺利进行。
以上就是深基坑开挖施工安全施工方案的相关内容，希望能为相关人员提供一定的参考和指导。

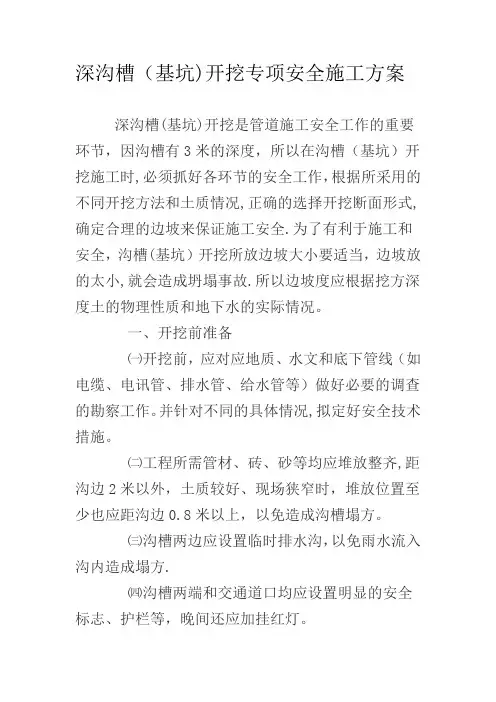

深沟槽（基坑)开挖专项安全施工方案深沟槽(基坑)开挖是管道施工安全工作的重要环节，因沟槽有3米的深度，所以在沟槽（基坑）开挖施工时,必须抓好各环节的安全工作，根据所采用的不同开挖方法和土质情况,正确的选择开挖断面形式,确定合理的边坡来保证施工安全.为了有利于施工和安全，沟槽(基坑）开挖所放边坡大小要适当，边坡放的太小,就会造成坍塌事故.所以边坡度应根据挖方深度土的物理性质和地下水的实际情况。
一、开挖前准备㈠开挖前，应对应地质、水文和底下管线（如电缆、电讯管、排水管、给水管等）做好必要的调查的勘察工作。
并针对不同的具体情况,拟定好安全技术措施。
㈡工程所需管材、砖、砂等均应堆放整齐,距沟边2米以外，土质较好、现场狭窄时，堆放位置至少也应距沟边0.8米以上，以免造成沟槽塌方。
㈢沟槽两边应设置临时排水沟，以免雨水流入沟内造成塌方.㈣沟槽两端和交通道口均应设置明显的安全标志、护栏等，晚间还应加挂红灯。
㈤危险作业区应悬挂“危险”或“禁止通行”的明显标志,如沟槽两端、易塌方地段等。
夜间应悬挂红灯示警。
㈥场地狭窄，来往行人、车辆频繁地段、叉路等，应设临时交通指挥人员。
二、堆土在开挖中，必须考虑回填土的余量及合理的堆放位置.如不能合理堆放，将直接影响到施工安全。
㈠堆土位置的选择堆土位置的选择根据工程现场的具体情况，施工现场开阔、周围环境不受影响和限制,为了方便进料、堆料和施工,采取一侧堆土,另一侧，作为施工临时便道。
㈡堆土要求包括：1、沟边一侧，均应距沟边1米以外，其高度不超过1.5米，堆土顶部要向外侧作流水坡度。
还应考虑留出现场便道，以利施工和安全。
2、堆土不得埋压构筑物和设施，如上水井、煤气井、雨、污水检查井。
如必须堆土时，应采取相应的措施。
三、机械挖土机械开挖应严格控制中线和边坡，以免造成挖偏或超挖等，而影响沟槽的直顺和沟壁的稳定性.四、人工挖土人工挖土应遵守以下安全要求：㈠槽内施工人员必须戴好安全帽，施工现场禁止穿拖鞋、高跟鞋或赤脚。

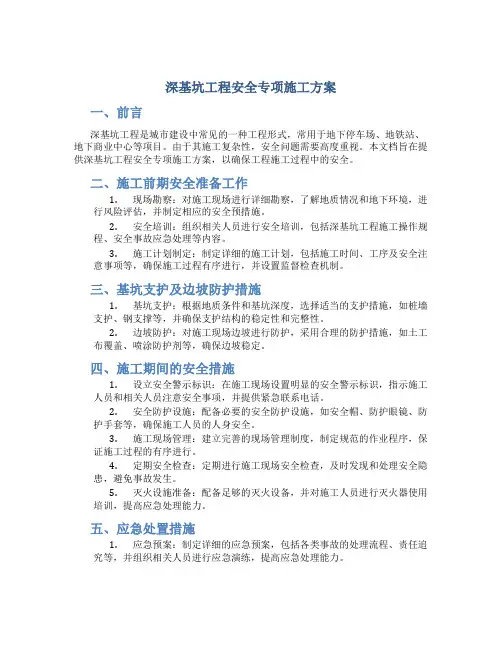

深基坑工程安全专项施工方案一、前言深基坑工程是城市建设中常见的一种工程形式，常用于地下停车场、地铁站、地下商业中心等项目。
由于其施工复杂性，安全问题需要高度重视。
本文档旨在提供深基坑工程安全专项施工方案，以确保工程施工过程中的安全。
二、施工前期安全准备工作1.现场勘察：对施工现场进行详细勘察，了解地质情况和地下环境，进行风险评估，并制定相应的安全预措施。
2.安全培训：组织相关人员进行安全培训，包括深基坑工程施工操作规程、安全事故应急处理等内容。
3.施工计划制定：制定详细的施工计划，包括施工时间、工序及安全注意事项等，确保施工过程有序进行，并设置监督检查机制。
三、基坑支护及边坡防护措施1.基坑支护：根据地质条件和基坑深度，选择适当的支护措施，如桩墙支护、钢支撑等，并确保支护结构的稳定性和完整性。
2.边坡防护：对施工现场边坡进行防护，采用合理的防护措施，如土工布覆盖、喷涂防护剂等，确保边坡稳定。
四、施工期间的安全措施1.设立安全警示标识：在施工现场设置明显的安全警示标识，指示施工人员和相关人员注意安全事项，并提供紧急联系电话。
2.安全防护设施：配备必要的安全防护设施，如安全帽、防护眼镜、防护手套等，确保施工人员的人身安全。
3.施工现场管理：建立完善的现场管理制度，制定规范的作业程序，保证施工过程的有序进行。
4.定期安全检查：定期进行施工现场安全检查，及时发现和处理安全隐患，避免事故发生。
5.灭火设施准备：配备足够的灭火设备，并对施工人员进行灭火器使用培训，提高应急处理能力。
五、应急处置措施1.应急预案：制定详细的应急预案，包括各类事故的处理流程、责任追究等，并组织相关人员进行应急演练，提高应急处理能力。
2.紧急疏散通道：确保施工现场设置合理的疏散通道，并定期检查通道畅通情况。
3.应急救护设施：配备完善的急救设备和人员，及时处理施工人员可能遇到的伤害和事故。
六、施工后期安全管理1.完善资料整理：施工完成后，整理施工过程中的各项资料，包括安全记录、监督检查记录等，以备后续安全管理和验收。

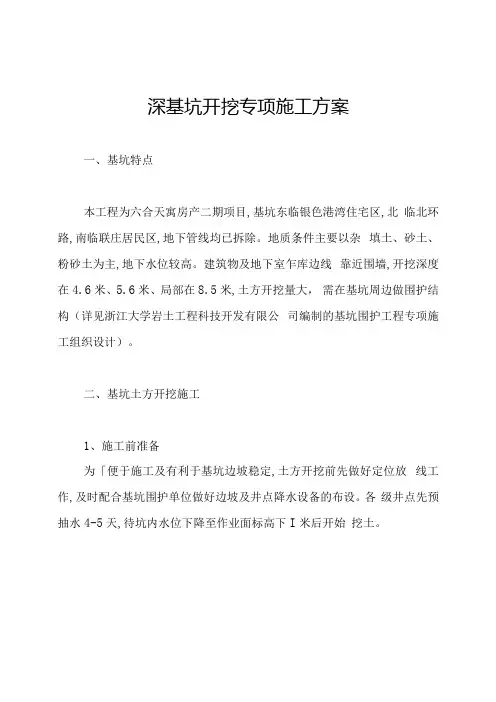

深基坑开挖专项施工方案一、基坑特点本工程为六合天寓房产二期项目,基坑东临银色港湾住宅区,北临北环路,南临联庄居民区,地下管线均已拆除。
地质条件主要以杂填土、砂土、粉砂土为主,地下水位较高。
建筑物及地下室乍库边线靠近围墙,开挖深度在4.6米、5.6米、局部在8.5米,土方开挖量大，需在基坑周边做围护结构（详见浙江大学岩土工程科技开发有限公司编制的基坑围护工程专项施工组织设计）。
二、基坑土方开挖施工1、施工前准备为「便于施工及有利于基坑边坡稳定,土方开挖前先做好定位放线工作,及时配合基坑围护单位做好边坡及井点降水设备的布设。
各级井点先预抽水4-5天,待坑内水位下降至作业面标高下I米后开始挖土。
按基坑围护图纸要求,沿基坑开挖而放好开挖边线,临基坑围护线放坡.放坡系数具体各断面详见基坑围护图。
基坑边工作面宽800, 沿工作面周边做300x300排水沟,转角处做IOOOXIoOoXIoOO集水井。
2、基坑开挖顺序首先从5#楼及至4#楼间地下车库、4#楼的基坑及临近围墙处开挖,待4#楼5#楼±0.00完成后再做二期地下车库处开挖。
土方开挖由专人指挥,采取分层分段对称开挖,每层开挖长度不超过20米。
下层土在上层土钉墙及喷锚网支护施工完毕一天后,才可继续开挖。
严格遵循“分层开挖、严禁超挖"及“大基坑小开挖”的原则。
当挖至标高接近基础底板标高时.边抄平边配合人工清槽,防止超挖,并按围护结构要求及时修整边坡及放坡,防止土方坍塌。
桩体周围300 土方采用人工清理,然后用挖机带走。
基坑开挖施工至基础底板标高时,在24小时内必须完成素碎垫层,垫层延伸至围护结构边,在前一块完成土方后开挖及垫层施工后, 才能进行下一块相邻区块的土方开挖。
3、车辆行车及机械配备①施工场地进出口设置专门车辆冲洗及沉淀系统，派专人冲洗, 严禁出场车辆带泥及污染物上市政道路。
②努力降低施工噪音对周边环境的影响。
公司施工项目总结表彰大会主持词同志们：今天，我们在这里召开总结表彰大会，隆重表彰刚从X凯旋的X队的全体将士。

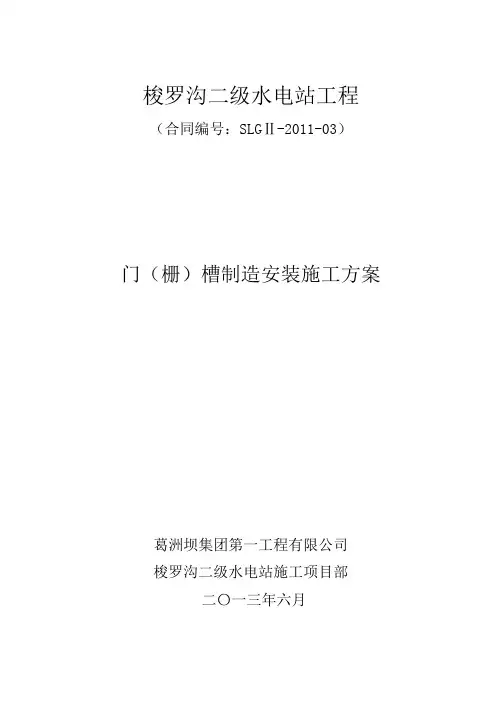

梭罗沟二级水电站工程（合同编号：SLGⅡ-2011-03）门（栅）槽制造安装施工方案葛洲坝集团第一工程有限公司梭罗沟二级水电站施工项目部二〇一三年六月批准：审查：校核：编制：目录1. 工程概况 .......................................................................................................................... - 1 -2. 主要工程量 ...................................................................................................................... - 1 -3. 施工布置 ........................................................................................................................ - 1 -4. 进度计划 ........................................................................................................................ - 1 -5. 埋件施工 ........................................................................................................................ - 2 -5.1 埋件制作工艺流程图............................................................................................................... - 2 -5.2 施工技术准备............................................................................................................................. - 2 -5.3 材料采购、进场验收及存放..................................................................................................... - 2 -5.4 埋件制作施工............................................................................................................................. - 4 -6. 门槽埋件安装方案 .......................................................................................................... - 7 -6.1 门槽埋件安装作业流程............................................................................................................. - 7 -6.2 安装前准备 ................................................................................................................................ - 8 -6.3 埋件运输 .................................................................................................................................... - 8 -6.4 埋件吊装 .................................................................................................................................... - 8 -6.5 埋件安装调整............................................................................................................................. - 8 -6.6 埋件安装控制要点..................................................................................................................... - 9 -6.7 试槽 ............................................................................................................................................ - 9 -7. 资源计划（人力、设备） ............................................................................................ - 10 -7.1 拟投入本工程的主要施工设备计划....................................................................................... - 10 -7.2 人力资源计划........................................................................................................................... - 10 -8. 质量保证措施 ................................................................................................................ - 11 -9. 安全、环保及文明施工 ................................................................................................ - 11 -梭罗沟二级水电站门（栅）槽制造安装施工方案1. 工程概况梭罗沟二级水电站工程门槽制造安装工程范围为水电站进水闸拦污栅栅槽、进水闸工作闸门门槽、冲沙闸门槽、节制闸门槽、尾水箱涵前后闸门槽、厂房尾水检修闸门门槽一、二期埋件制造安装，一期埋件均需与混凝土工程同步施工。
基坑安全专项施工方案一、编制的依据和原则编制说明：安全施工方案是在我部在深入现场实地调查后，根据本工程施工特点编制。
编制原则：1、确保不发生死亡事故和重伤残事故；2、本方案力求简洁、实用，可操作性强。
编制依据：1、W3标招标文件技术规范；2、W3标施工设计图纸；3、W3标现场资料；4、《水运工程施工安全技术规程》；5，现行国家、交通部，地方政府颁布的有关安全生产法律、法规。
二、概述本标段基坑开挖范围为船闸轴线桩号K1+270~K1+800以内的主体土方，主要包括闸室和闸首基坑土方开挖、上下游导航墙基坑开挖施工及起止桩号内的上下游引航道基坑开挖。
工程进场道路修筑完成及降排水施工达到基坑开挖的要求时，即开始进行基坑开挖工程。
船闸主体结构分二期开挖：①下闸首、闸室第9～11段基坑开挖。
②上闸首、闸室第1～8段、上下导航墙及上下游引航道基坑开挖。
基坑开挖平面示意图如下：船闸分期开挖平面示意图基坑工艺流程：基坑施工工艺流程三、危险因素分析及监控深基坑施工的主要危险源有：高处坠落、机电设备、坑壁垮塌、交通运输等。
（一）基坑坍塌开挖过程中，由于渗水、涌水、支护能力不足或者其他地质原因引起的坍塌而引起的安全事故。
（二）临边坠落基坑作业人员进出基坑临边踩空、绊、滑、跌；操作时弯腰、转身不慎碰撞杆件等身体失去平衡；有脚底打滑或不慎踩空；随重物坠落；没有系安全带或没有正确使用，或在走动时取下都有坠落的可能。
（三）交通运输施工因场地有限，施工便道坡陡弯急，存在一定的安全隐患，场内运输车辆应经常检查车况是否良好、刹车是否灵活有效，以防发生翻车等交通安全事故。
对处交通运输主要通道施工便道和乡村公路，路况较差，车辆较多，施工材料的运输与地方运输干扰大，相互影响，存在较大安全隐患，驾驶员应严格遵守《交通安全法》，谨慎驾驶。
四、安全保障措施1、成立以项目经理为组长的安全管理小组，针对本工程及施工现场特点，搞好安全教育和安全技术交底工作。
某水电站地下厂房施工方案目录第一章总说明 (2)第二章施工规划 (5)第三章施工总布置 (6)第四章施工期水流控制 (29)第五章施工通道及支洞设置 (33)第六章排风洞、交通洞工程 (38)第七章地下厂房工程施工 (48)第八章调压室和压力管道工程 (58)第九章出线洞及辅助洞室工程 (65)第十章尾水系统工程 (74)第十一章主变室及GIS楼、场内公路工程 (82)第十二章钻孔、灌浆工程 (87)第十三章压力钢管的制造和安装 (94)第十四章闸门及启闭机的安装 (106)第十五章原型观测 (113)第十六章施工总进度计划 (116)第十七章施工组织机构 (119)第十八章质量保证措施 (120)第十九章环境保护及文明施工 (130)第二十章施工期内外关系协调 (136)第一章总说明1.1 工程概述1.1.1 工程概况XXX水电站为引水式电站，位于XXX省甘孜藏族自治州境内，系瓦斯河干流梯级开发的第二级水电站。
闸首位于柳杨沟口上游约700m 处，厂房位于熊家沟口下游约700m 处，闸首上行约9km 至康定，厂房下行约33km 至泸定。
本工程以发电为主，无灌溉等综合利用要求。
电站共装机3 台，单机容量80MW，总装机容量为240MW。
本工程由首部枢纽、引水系统及地下厂房系统组成，工程等级为中型III 等工程，永久性主要水工建筑物为3 级，永久性次要水工建筑物为4 级，临时建筑物为5 级。
本标是本工程的第三标，主要包括调压室、压力管道和地下厂房系统。
调压室为气垫式调压室，由气垫室、水幕室及水幕室交通洞组成，气垫室和水幕室均为L 型布置，长边长72.5m，短边长3.0m，气垫室尺寸为12.0×14.74m（宽×高），水幕室尺寸为4.5×5.0m （宽×高）。
压力管道为地下埋管，主管内径4.0m，为钢板衬砌，回填混凝土厚0.6m，压力管道长483.831m，斜管的坡度为i=0.0564。
深基坑开挖及支护工程安全专项施工方案-新1. 项目背景深基坑开挖及支护工程是城市建设中常见的工程类型，其施工过程复杂，安全风险较高。
为了保障施工人员的安全和工程质量，制定安全专项施工方案至关重要。
2. 技术方案2.1 开挖方案1.根据地质勘察结果，确定开挖深度和坡度，并制定相应的开挖计划。
2.采用机械开挖和人工开挖相结合的方式，确保开挖过程顺利进行。
3.监测开挖过程中地表沉降情况，及时调整开挖方案。
2.2 支护方案1.选择合适的支护结构，如钢支撑、混凝土桩等，确保基坑周边土体的稳定性。
2.设置支撑桩、锚杆等支护设施，加固基坑周边土体。
3.定期检查支护结构的稳定性，及时发现并处理支护结构存在的问题。
3. 安全措施3.1 施工人员安全1.所有参与施工的人员必须接受相应的安全培训，了解施工过程中的安全风险。
2.施工现场必须配备完善的安全设施，如安全帽、安全绳等。
3.禁止无关人员进入施工现场，确保施工区域安全。
3.2 施工设备安全1.所有施工设备必须经过定期检查和维护，确保设备的正常运行。
2.操作人员必须具有相关证书，严格按照操作规程操作设备。
3.严格控制施工设备的使用范围，避免设备与支护结构碰撞。
4. 管理措施4.1 安全监测1.设置实时监测设备，对基坑开挖和支护过程进行监测。
2.设立安全监测系统，及时发现施工过程中的安全隐患。
3.设立安全应急预案，一旦发生安全事故，可迅速启动应急措施。
4.2 安全演练1.定期组织安全演练，提高施工人员应急处理能力。
2.对施工人员进行模拟应急培训，增强应对突发事件的能力。
3.完善安全演练记录，及时总结演练中存在的问题并改进。
5. 结束语深基坑开挖及支护工程安全专项施工方案的制定是保障工程安全的重要保障措施。
通过严格执行施工方案、加强现场管理、提高施工人员的安全意识，可以有效降低工程施工过程中的安全风险，确保工程质量和施工人员的安全。
梭罗沟二级水电站工程（合同编号：SLGⅡ-2011-03）地面发电厂房深基坑安全专项施工方案葛洲坝集团第一工程有限公司梭罗沟二级水电站施工项目部二〇一三年六月批准：审查：校核：编制：目录1. 编制说明 ........................................................................................................................ - 1 -2. 编制依据 ........................................................................................................................ - 1 -3. 概述 ................................................................................................................................ - 1 -3.1 工程概况 .................................................................................................................................. - 1 -3.2 工程气候条件........................................................................................................................... - 2 -4. 施工工艺及方案 ............................................................................................................ - 2 -4.1 施工部署 .................................................................................................................................. - 2 -4.2 基坑施工方案........................................................................................................................... - 2 -4.3 基坑排水方案........................................................................................................................... - 3 -4.4 边坡支护方案........................................................................................................................... - 3 -4.5 基坑浇筑方案........................................................................................................................... - 3 -4.6 透水通道边坡支挡措施........................................................................................................... - 3 -4.7 边坡变形观测方案................................................................................................................... - 4 -5. 安全保障措施 ................................................................................................................ - 4 -5.1 安全生产目标........................................................................................................................... - 4 -5.2 安全生产领导小组................................................................................................................... - 4 -5.3 安全管理措施........................................................................................................................... - 4 -6. 安全措施 ........................................................................................................................ - 4 -6.1 机械安全 .................................................................................................................................. - 4 -6.2 用电安全 .................................................................................................................................. - 5 -6.3 施工措施 .................................................................................................................................. - 5 -6.4 防雨措施 .................................................................................................................................. - 5 -7. 安全事故应急预案 ........................................................................................................ - 6 -7.1 应急救援组织机构................................................................................................................... - 6 -7.2 应急救援机构职责................................................................................................................... - 6 -7.3 危险因素分析及对策............................................................................................................... - 6 -7.4 事故应急措施........................................................................................................................... - 7 -梭罗沟二级水电站地面发电厂房深基坑安全专项施工方案1. 编制说明为预防施工现场土方坍塌事故的发生，保证施工安全，依据国家和交通部现行的相关技术标准、技术规范，设计图纸、《建筑法》、《安全生产法》及《建筑施工安全检查标准》的要求，特编制此专项方案，以指导现场安全作业。
2. 编制依据1）《中华人民共和国建筑法》；2）《中华人民共和国安全生产法》；3）《建设工程安全生产管理条例》；4）《建筑施工安全检查标准》；5）《建筑边坡工程技术规范》；6）《建筑基坑支护技术规范》；7）厂房开挖设计施工蓝图；8）监理提供的第三方施工高压旋喷灌浆技术参数。
3. 概述3.1 工程概况梭罗沟二级水电站位于四川阿坝州理县境内，距离理县县城约24km，是杂谷脑河一级支流梭罗沟和梭罗沟一级支流牛心沟两条沟共同引水发电的一座径流引水式电站。
电站分别从梭罗沟及牛心沟取水汇合后经调压井引水至两沟汇合口漫滩上建地面厂房发电。
工程开发任务以发电为主，兼顾下游生态环境用水需要。
梭罗沟二级水电站为Ⅳ等小（1）型工程。
枢纽建筑物中挡水建筑物、泄水建筑物、引水系统及发电厂房为4级建筑物，结构安全级别为Ⅲ级；消能防冲建筑物、临时建筑物为5级，结构安全级别为Ⅲ级。
厂房主机间长35.60m，厂内安装3台单机容量为8MW的水轮发电机组，机组型号为HLC452-LJ-122，机组间距10m，三台机组之间不设永久沉降缝。
机组纵轴线距上游边墙5.2m，距下游边墙7.8m，厂房净宽13m，总宽15.4m；厂内安装一台跨度为13m 的32t/5t双小车桥机，轨顶高程2393.54m。
