《冲压工艺与模具设计》试题库(有删改)DOC

<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便,尺寸稳定、互换性好,材料利用率高 .2．冷冲压是利用安装在压力机上的模具对材料施加压力 ,使其产生分离或塑性变形 ,从而获得所需零件的一种加工方法.3．一般的金属材料在冷塑变形时会引起材料性能的变化.随着变形程度的增加,所有的强度、硬度都提高,同时塑性指标降低,这种现象称为冷作硬化.4．拉深时变形程度以拉深系数m 表示,其值越小,变形程度越大. 5．材料的屈强比小,均匀延伸率大有利于成形极限的提高. 6．冲裁件的断面分为圆角,光面,毛面,毛刺四个区域.7．翻孔件的变形程度用翻孔系数K 表示,变形程度最大时,口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力 ,其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力,并且由于采用了极小的间隙,冲裁件尺寸精度可达IT8-IT6级.10．冷冲压模具是实现冷冲压工艺的一种工艺装备.11．落料和冲孔属于分离工序 ,拉深和弯曲属于成形工序 . 12．变形温度对金属塑性的影响很大,一般来说,随着变形温度的升高,塑性提高,变形抗力降低.14．材料在塑性变形中,变形前的体积等于变形后的体积,用公式来表示即：ε1+ε2+ε3=0 .15．冲裁的变形过程分为弹性变形 , 塑性变形 , 断裂分离三个阶段.16．冲裁模工作零件刃口尺寸计算时,落料以凹模为基准,冲孔以凸模为基准,凸模和凹模的制造精度比工件高 2-3级 .17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边 .它能补偿条料送进时的定位误差和下料误差,确保冲出合格的制件 .18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的,校正弯曲比自由弯曲时零件的尺寸精度要高.19．拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具.22冲压工艺分为两大类,一类叫分离工序,一类是变形工序.23物体在外力作用下会产生变形,若外力去除以后,物体并不能完全恢复自己的原有形状和尺寸,称为塑性变形.24变形温度对金属的塑性有重大影响.就大多数金属而言,其总的趋势是：随着温度的升高,塑性增加,变形抗力降低.25以主应力表示点的应力状态称为主应力状态,表示主应力个数及其符号的简图称为主应力图.可能出现的主应力图共有九种.27加工硬化是指一般常用的金属材料,随着塑性变形程度的增加,其强度、硬度和变形抗力逐渐增加,而塑性和韧性逐渐降低.28在实际冲压时,分离或成形后的冲压件的形状和尺寸与模具工作部分形状和尺寸不尽相同,就是因卸载规律引起的弹性回复简称回弹造成的.29材料对各种冲压成形方法的适应能力称为材料的冲压成形性能.冲压成形性能是一个综合性的概念,它涉及的因素很多,但就其主要内容来看,有两个方面：一是成形极限,二是成形质量.30圆形垫圈的内孔属于冲孔外形属于落料.31工作零件刃口尺寸的确定冲孔以凸模为计算基准,落料以凹模为计算基准. 32冲裁件的经济冲裁精度为 IT11级.33凸凹模在下模部分的叫倒装式复合模,凸凹模在上模部分的叫正装式复合模,其中正装式复合模多一套打件装置.34弹性卸料装置除了起卸料作用外,还起压料作用,它一般用于材料厚度较小的情况.35侧刃常用于级进模中,起控制条料送进步距的作用.36冲压力合力的作用点称为模具的压力中心,设计模具时,要使压力中心与模柄中心重合.10.挡料销用于条料送进时的粗定位,导正销用于条料送进时的精定位.37将各种金属坯料沿直线弯成一定角度和曲率,从而得到一定形状和零件尺寸的冲压工序称为弯曲.38弯曲时外侧材料受拉伸,当外侧的拉伸应力超过材料的抗拉强度以后,在板料的外侧将产生裂纹,此中现象称为弯裂.39在外荷作用下,材料产生塑性变形的同时,伴随弹性变形,当外荷去掉以后,弹性变形恢复,使制件的形状和尺寸都发生了变化,这种现象称为回弹. 40在弯曲过程中,坯料沿凹模边缘滑动时受到摩擦阻力的作用,当坯料各边受到摩擦阻力不等时,坯料会沿其长度方向产生滑移,从而使弯曲后的零件两直边长度不符合图样要求,这种现象称之为偏移.41为了确定弯曲前毛坯的形状和大小,需要计算弯曲件的展开尺寸.42弯曲件的工艺安排使在工艺分析和计算之后进行的一项设计工作.43常见的弯曲模类型有：单工序弯曲模、级进弯曲模、复合弯曲模、通用弯曲模.44对于小批量生产和试制生产的弯曲件,因为生产量小,品种多,尺寸经常改变,采用常用的弯曲模成本高,周期长,采用手工时强度大,精度不易保证,所有生产中常采用通用弯曲模.45凹模圆角半径的大小对弯曲变型力,模具寿命,弯曲件质量等均有影响. 46对于有压料的自由弯曲,压力机公称压力为 F压机≥～F自+FY.32用拉深模将一定形状的平面坯料或空心件制成开口件的冲压工序叫做拉深.47一般情况下,拉深件的尺寸精度应在 IT13级以下,不宜高出IT11 级.48实践证明,拉深件的平均厚度与坯料厚度相差不大,由于塑性变形前后体积不变,因此,可以按坯料面积等于拉深件表面积原则确定坯料尺寸.49为了提高工艺稳定性,提高零件质量,必须采用稍大于极限值的拉深系数.50窄凸缘圆筒形状零件的拉深,为了使凸缘容易成形,在拉深窄凸缘圆筒零件的最后两道工序可采用锥形凹模和锥形压料圈进行拉深.51压料力的作用为：防止拉深过程中坯料起皱52目前采用的压料装置有弹性压料和刚性压料装置.53在拉深过程中,由于板料因塑性变形而产生较大的加工硬化,致使继续变形苦难甚至不可能.为可后继拉深或其他工序的顺利进行,或消除工件的内应力,必要时进行工序间热处理或最后消除应力的热处理.61 在冲压过程中,清洗的方法一般采用酸洗.54为了降低冷冲压模具与坯料的摩擦力,应对坯料进表面处理和润滑处理.62冷积压模具一般采用可调试冷挤压模和通用挤压模.63翻边按变形性质可分为伸长类翻边和压缩类翻边.64在冲压过程中,胀形分平板坯料的局部凸起胀形和立体空心的胀形. 65压制加强筋时,所需冲压力计算公式为：F=LtσbK .66把不平整的工件放入模具内压平的工序叫校平.67冷挤压的尺寸公差一般可达到IT7.68 空心坯料胀形是将空心工序件或管状毛坯沿径向往外扩张的冲压工序. 69径向积压又称横向挤压,即积压时,金属流动方向与凸缘运动方向垂直.70 覆盖件是指覆盖车类发动机、底盘、驾驶室和车身的薄板异型类表面零件和内部零件.71为了实现覆盖件拉深,需要制件以外增加部分材料,而在后续工序中又将去切除,这部分增补的材料称为工艺补充部分.72利用拉深筋,控制材料各方向留入凹模的阻力,防止拉深时因材料流动不均匀而发生起皱和破裂,是覆盖件工艺设计和模具设计的特点和重要内容.73确定覆盖件的切边方向必须注意定位要方便可靠和要保证良好的刃口强度这两点.74覆盖件翻边质量的好坏和翻边位置的准确度,将直接影响汽车车身的装配精度和质量.75 覆盖件的工序工件图是指拉深工件图、切边工件图及翻边工件图等工序件图,是模具设计过程中贯彻工艺设计图、确定模具结构及尺寸的重要依据.76覆盖件拉深模结构与拉深使用的压力机有很大的关系,可分为单动拉深模、多为双动拉深模和双动拉深模.77拉深筋的作用是增大或调节拉深时坯料各部分的变形阻力,控制材料流入,提高稳定性,增大制件的刚度,避免起皱和破裂现象.78工艺孔是为了生产和制造过程的需要,在工艺上增设的孔,而非产品制件上需要的孔.79覆盖件的翻边包括两个方面：一是轮廓外形翻边,二是窗口封闭内形翻边.80在模具的工作部分分布若干个等距工位,在每个每个工位上设置了一定冲压工序,条料沿模具逐工位依次冲压后,在最后工位上从条料中便可冲出一个合格的制件来的模具叫级进模.81多工位级进模按主要工序分,可分为级进冲裁模、级进弯曲模、级进拉深模.82多工位级进模按组合方式分,可分为落料弯曲级进模、冲裁翻边级进模、冲裁拉深级进模、翻边拉深级进模.83衡量排样设计的好坏主要看工序安排是否合理,能否保证冲件的质量并使冲压过程正常稳定进行,模具结构是否简单,制造维修是否方便,是否符合制造和使用单位的习惯和实际条件等等.84进行工位设计就是为了确定模具工位的数目、各工位加工的内容、及各工位冲压工序的顺序.85对于严格要求的局部内、外形及成组的孔,应考虑在同一工位上冲出,以保证位置精度.86如何处理好相关部件几次冲裁产生的相接问题,将直接影响冲压件的质量.87在多工位级进模内条料送进过程中,会不断得被切除余料,但在各工位之间达到最后工位以前,总要保留一些材料将其连接起来,以保证条料连续的送进,这部分材料称为载体.88级进模中卸料板的另一个重要作用是保护细小的凸模.89对于自动送料装置的多工位级进模应采用自动检测保护装置.90模具因为磨损和其他原因而失效,最终不能修复而报废之前所加工的冲件总数称为模具寿命.91模具经过一定时间的使用,由于种种原因不能再冲出合格的冲件产品,同时又不能修复的现象称为失效.92冲模一般零件选用材料是应具有一定的力学性能和机械加工性能.93在实际生产中,由于冲压件材料厚度公差较大,材料性能波动,表面质量差不干净等,将造成模具工作零件磨损加剧 .和崩刃.94对于一定条件下的模具钢,为了提高起耐磨性,需要在硬度高的机体上分布有细小坚硬的碳化物.96 材料的耐磨性将直接影响模具零件的使用寿命和冲件质量.98不同冲压模具对材料的性能要求不同,拉深等成形模要求有高耐磨性和高黏附性.二判断题1．×主应变状态一共有9种可能的形式.2．×材料的成形质量好,其成形性能一定好.3．√热处理退火可以消除加工硬化冷作硬化.4．√屈强比越小,则金属的成形性能越好.5．×拉深属于分离工序.6．√离合器的作用是实现工作机构与传动系统的接合与分离；制动器的作用是在离合器断开时使滑块迅速停止在所需要的位置上.7．×连杆调至最短时的装模高度称为最小装模高度.8．√滑块每分钟行程次数反映了生产率的高低..9．×落料件比冲孔件精度高一级.10．×在其它条件相同的情况下,H62比08钢的搭边值小一些.11．√在复合模中,凸凹模的断面形状与工件完全一致.12．×复合模所获得的零件精度比级进模低.13．×直对排比斜对排的材料利用率高.14．×一般弯曲U形件时比V形件的回弹角大.15．√足够的塑性和较小的屈强比能保证弯曲时不开裂.16．√弯曲件的精度受坯料定位、偏移、回弹,翘曲等因素影响.17．×弯曲坯料的展开长度等于各直边部分于圆弧部分中性层长度之差.18．√弯曲力是设计弯曲模和选择压力机的重要依据之一.19．×在拉深过程中,根据应力情况的不同,可将拉深坯料划为四个区域.20．√起皱是一种受压失稳现象.21．×用于拉深的材料,要求具有较好的塑性,屈强比σs/σb小、板厚方向性r 小,板平面方向性系数△r大.22．√阶梯圆筒形件拉深的变形特点与圆形件拉深的特点相同.23．×制成的拉深件口部一般较整齐.24．√压缩类曲面的主要问题是变形区的失稳起皱.25．×缩口模结构中无支撑形式,其模具结构简单,但缩口过程中坯料的稳定性差,允许缩口系数较小.26．√冷挤压坯料的截面应尽量与挤压轮廓形状相同.27．×整形工序一般安排在拉伸弯曲或其他工序之前.28．×覆盖件与一般冲压件相比,其材料都比较厚.29．√覆盖件一般都采用一次成形,以保证质量和经济性要求.30．√拉深筋的的设置、分布和数量要根据制件的结构和尺寸决定.31．×覆盖件一般的浅拉深都不是在单动机上拉深 .32．×覆盖件拉深模的凸模、凹模、压圈等主要零件不能是铸件.33．×覆盖件与一般冲压件相比,其材料都比较厚.34．√覆盖件一般都采用一次成形,以保证质量和经济性要求.35．√拉深筋的的设置、分布和数量要根据制件的结构和尺寸决定.36．×覆盖件一般的浅拉深都不是在单动机上拉深 .37．×覆盖件拉深模的凸模、凹模、压圈等主要零件不能是铸件.38．×模具在使用过程中受到很多因数的影响,而首要外因时模具的材料选择是构正确.39．√冲压模具的材料主要是指工作零件的材料.40．√冲压用钢按工艺和使用性能分可分为六组.41．×硬质合金壁比模具钢抗弯强高.42．×模具的间隙对模具的使用寿命没很大的影响.43 √校正弯曲可以减少回弹.44 ×冲裁间隙越小,冲裁件精度越高,所以冲裁时间隙越小越好.45 √在生产实际中,倒装式复合模比正装式复合模应用更多一些.46 ×胀形时,坯料变形区受两向拉应力的作用,因此,可能产生的最大问题是起皱.47 ×拉深凸模上开通气孔的目的是为了减轻模具的重量.48√模具装配后,卸料弹簧的预压力应大于卸料力.49×选择标准模架规格的依据是凸模的尺寸.50×单工序模、级进模、复合模中,操作安全性最高的是复合模.51×弯曲线的方向与板料的轧制方向垂直有利于减少回弹.52×失稳起皱是压缩类变形存在的质量问题.压料装置可以防止起皱,其力越大,效果越好.物体的塑性仅仅决定于物体的种类,与变形方式和变形种类无关. ╳53材料的塑性是物质一种不变的性质. ╳84物体受三向等拉应力时,坯料不会产生任何塑性变形. V85在级进模中,落料或切断工步一般安排在最后工位上. V86从应力状态来看,窄板弯曲时的应力状态是平面的,而宽板弯曲时的应力状态则是立体的. V87弯曲件的回弹主要是因为冲件弯曲变形程度很大所致. ╳88一般而言,弯曲件愈复杂,一次弯曲成形角的数量愈多,则弯曲时各部分互相牵制作用愈大,所以回弹就大. ╳89拉深变形属于伸长类变形. ╳90在压力机的一次行程中,能完成两道或两道以上的冲压工序的模具称为级进模.╳91、物体的塑性仅仅取决于物体的种类,与变形方式和变形条件无关. ×92、冲裁间隙过大时,断面将出现二次光亮带. ×93、冲裁件的塑性差,则断面上毛面和塌角的比例大. ×94、金属的柔软性好,则表示其塑性好. ×95、模具的压力中心就是冲压件的重心. ×96、冲裁规则形状的冲件时,模具的压力中心就是冲裁件的几何中心. ×97、在级进模中,落料或切断工步一般安排在最后工位上. ∨98、压力机的闭合高度是指模具工作行程终了时,上模座的上平面至下模座的下平面之间的距离.×99、板料的弯曲半径与其厚度的比值称为最小弯曲半径. ×100、冲压弯曲件时,弯曲半径越小,则外层纤维的拉伸越大. ∨101、拉深过程中,凸缘平面部分材料在径向压应力和切向拉应力的共同作用下,产生切向压缩与径向伸长变形而逐渐被拉入凹模. ×102、拉深系数 m 恒小于 1 , m 愈小,则拉深变形程度愈大. √103、由于胀形时坯料处于双向受拉的应力状态,所以变形区的材料不会产生破裂.× 104 假如零件总的拉深系数小于极限拉深系数,则可以一次拉深成型. ×105 导正销是给导板定位用的. ×106 在进行冲裁模刃口尺寸计算时,落料首先确定凸模尺寸. ×107 ．对于宽凸缘拉深件,在多次拉深时,首次拉深就应将凸缘拉到要求的尺寸.√108．导正销多用于级进模中. √三问答、计算题1．冷冲压的特点答：1 便于实现自动化,生产率高,操作简便.大批量生产时,成本较低.2 冷冲压生产加工出来的制件尺寸稳定、精度较高、互换性好.3 能获得其它加工方法难以加工或无法加工的、形状复杂的零件.4 冷冲压是一种少无切削的加工方法,材料利用率较高,零件强度、刚度好.2．冷冲压的基本工序答：分离工序和变形工序.分离工序：材料所受力超过材料的强度极限,分离工序的目的是使冲压件与板料沿一定的轮廓线相互分离,成为所需成品的形状及尺寸.成形工序：材料所受力超过材料的屈服极限而小于材料的强度极限,成形工序的目的,是使冲压毛坯在不破坏的条件下发生塑性变形,成为所要求的成品形状和尺寸. 3．板平面方向性系数答：板料经轧制后晶粒沿轧制方向被拉长,杂质和偏析物也会定向分布,形成纤维组织,使得平行于纤维方向和垂直于纤维方向材料的力学性能不同,因此在板平面上存在各向异性,其程度一般用板厚方向性系数在几个特殊方向上的平均差值Δr称为板平面方向性系数.Δr值越大,则方向性越明显,对冲压成形性能的影响也越大.4．冲压成形性能答：材料对各种冲压成形方法的适应能力.冲压成形性能包括两个方面：一是成形极限,二是成形质量.材料冲压成形性能良好的标志是：材料的延伸率大,屈强比小,屈弹比小,板厚方向性r大,板平面方向性Δr值小.5．冲压对材料的基本要求为：具有良好的冲压成形性能,如成形工序应具有良好的塑性均匀伸长率δj高,屈强比σs/σb和屈弹比σs/E小,板厚方向性系数r大,板平面方向性系数Δr小.具有较高的表面质量,材料的表面应光洁平整,无氧化皮、裂纹、锈斑、划伤、分层等缺陷.厚度公差应符合国家标准.8．什么是冲裁间隙为什么说冲裁间隙是重要的.答:凸模与凹模工作部分的尺寸之差称为间隙.冲裁模间隙都是指的双面间隙.间隙值用字母Z表示.间隙之所以重要,体现在以下几个方面：1冲裁间隙对冲裁件质量的影响1间隙对断面质量的影响模具间隙合理时,凸模与凹模处的裂纹上下裂纹在冲压过程中相遇并重合,此时断面塌角较小,光面所占比例较宽,毛刺较小,容易去除.断面质量较好；如果间隙过大,凸模刃口处的裂纹较合理间隙时向内错开一段距离,上下裂纹未重合部分的材料将受很大的拉伸作用而产生撕裂,使塌角增大,毛面增宽,光面减少,毛刺肥而长,难以去除,断面质量较差；间隙过小时,凸模与凹模刃口处的裂纹较合理间隙时向外错开一段距离上下裂纹中间的一部分材料,随着冲裁的进行将进行二次剪切,从而使断面上产生二个光面,并且,由于间隙的减小而使材料受挤压的成分增大,毛面及塌角都减少,毛刺变少,断面质量最好.因此,对于普通冲裁来说,确定正确的冲裁间隙是控制断面质量的一个关键.2 冲裁间隙对尺寸精度的影响材料在冲裁过程中会产生各种变形,从而在冲裁结束后,会产生回弹,使制件的尺寸不同于凹模和凸模刃口尺寸.其结果,有的使制件尺寸变大,有的则减小.其一般规律是间隙小时,落料件尺寸大于凹模尺寸,冲出的孔径小于凸模尺寸；间隙大时,落料件尺寸小于凹模尺寸,冲出的孔径大于凸模尺寸.2冲裁间隙对冲压力的影响一般来说,在正常冲裁情况下,间隙对冲裁力的影响并不大,但间隙对卸料力、推件力的影响却较大.间隙较大时,卸料及推料时所需要克服的摩擦阻力小,从凸模上卸料或从凹模内推料都较为容易,当单边间隙大到15%~20%料厚时,卸料力几乎等于零.3 冲裁间隙对冲模寿命的影响由于冲裁时,凸模与凹模之间,材料与模具之间都存在摩擦.而间隙的大小则直接影响到摩擦的大小.间隙越小,摩擦造成的磨损越严重,模具寿命就越短,而较大的间隙,可使摩擦造成的磨损减少,从而提高了模具的寿命.10、根据图示零件,完成以下内容：1）工作零件刃口尺寸；答:1刃口尺寸如下表:4.模具总装图及主要工作零件图1-簧片2-螺钉3-下模座 4-凹模 5-螺钉 6-承导料 7-导料板 8-始用挡料销 9、26-导柱10、25-导套 11-挡料钉 12-卸料板 13-上模座 14-凸模固定板 15-落料凸模 16-冲孔凸模 17-垫板 18-圆柱销 19-导正销 20-模柄 21-防转销 22-内六角螺钉 23-圆柱销 24-螺钉总装图11．弯曲变形的特点答1 只有在弯曲中心角φ的范围内,网格才发生显具的变化,而在板材平直部分,网格仍保持原来状态.2 在变形区内,板料的外层想纤维受力而拉伸,内层纵向纤维受压而缩短.3 在弯曲变形区内板料厚度有变薄.4 从弯曲变型区域的横断面看,对于窄板和宽板各有变形情况.12．控制回弹措施有哪些答1尽量避免用过大的相对弯曲半径r/t2采用合适的弯曲工艺.3 合理设计弯曲模结构.13．产生偏移的原因是什么,控制偏移的措施是:什么答：弯曲坯料形状不对称,弯曲件两边折弯不相等,弯曲凸凹模结构对称.控制偏移的措施是:：1采用压料装置2 利用毛坯上的孔或弯曲前冲出工艺孔,用定位销插入孔中定位,使坯料无法移动.3 根据偏移量的大小,调用定位元件的位移来补偿偏移.4 对于不同零件,先成对的弯曲,弯曲后再切断.5 尽量采用对称的凸凹结构,使凹模两变圆角半径相等,凸凹间隙调整对称. 15．弯曲件设计时候要注意的问题答：1坯料定位要准确,可靠,尽可能采用坯料的孔定位,防止坯料在变形过程中发生偏移.2模具结构不应防碍坯料在弯曲过程中应有的转动和移动,避免弯曲过程中坯料产生过渡变薄和断面发生畸变.3模具结构应能保证弯曲时上,下模之间水平方向的错移力平衡.4为了减小回弹,弯曲行程结束时应使弯曲件的变形部位在模具中得到较正.5弯曲回弹量较大的材料时,模具结构上必须考虑凸凹模加工及试模时便于修正的可能性.16．拉深变形可划分为哪五个区域答1缘平面部分2 凸缘圆角部分3 筒壁部分4 底部圆角部分5 筒底部分17．影响极限拉深系数的原因有哪些答：1材料的组织与力学性能2板料的相对厚度t/D3摩擦与润滑条件4模具的几何参数除次之外还有拉深方法,拉深次数,拉深速度,拉深件形状等.18．提高拉深变形程度的措施答：1加大坯料直径 2适当的调整和增加压料力3采用带压料筋的拉深模 4采用反拉深方法19．拉深模的分内答：按使用的压力机类型部同,可分为单动机上使用的拉深模与双动机上使用的拉深模：按工序的组合程度部同,可分为单工序拉深模,复合拉深模与级进拉深模：按结构形势与使用要求部同,可分为首次拉深与后次拉深模,有压料装置与无压料装置拉深模,顺装式拉深模与倒装式拉深模,下出件拉深模与上出件拉深模. 20．拉深时产生拉裂原因控制措施答：原因为：在拉深过程中,由于凸缘变形区应力变很部均匀,靠近外边缘的坯料压应力大于拉应力,坯料应变为最大主应力,坯料有所增厚：而靠近凹模孔口的坯料拉应力大于压应力,其拉应变为最大主应力,坯料有所变薄.变薄最严重的部位成为拉深时的危险断面,当壁筒的最大拉应力超多了该危险断面的抗应力时,会产生拉裂.。

第一章概述一、填空、解释、选择类型题：1冷冲压工艺方法大致分为分离工序、成型工序2、分离工序分落料，冲孔和切割等。

成型工序分弯曲、拉深、翻边、翻孔、胀形等。

3冷冲压生产过程的主要特征是依靠冲模和冲压设备完成。

便于实现自动化，效率高。

第二章冷冲压变形基础1•影响金属塑性和变形抗力的因素1,金属组织2•变形温度3.变形速度4•尺寸因素2•塑性条件决定受力物体内质点由弹性状态向塑性状态过度的条件3•加工硬化随变形程度增加，所有强度指标均增加，硬度也增加，同时塑性指标下降的现象4•冲压件的质量指标主要是尺寸精度，厚度变化，表面质量及成形后的物理力学性能。

5•影响工件表面质量的主要因素是原材料的表面状态，晶粒大小，冲压时材料占模2的情况以及对工件的表面擦伤6•反载软化现象是反向加载时材料的屈服应力效拉伸时的屈服应力有所降低，出现所谓反载软化现象7•冷冲压常用材料有：黑色金属，有色金属，非金属材料8板料力学性能与冲压成形性能效为重要的有那几项？p21第三章冲裁一、填空、解释、选择类型题1、冲裁是利用模具使板料产生分离的工序。

从板料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称落料，封闭曲线以外的部分作为冲裁件时，称冲孔。

2、冲裁变形过程三个阶段是从弹、塑性变形开始的，以断裂告终。

3、冲裁变形过程使工件断面明显地分成四个特征区：塌角，光面，毛面，和毛刺。

4、影响冲裁件质量的诸多因素中，间隙是主要的因素。

5•分析冲裁件的工艺，主要从冲裁件的结构工艺性，冲裁件的精度和断面粗糙度三方面进行分析6、、凸、凹模刃口的制造公差要按工件的尺寸要求来决定7、冲裁凸、凹模的常以磨钝、与崩刃的形式失效。

8、排样三种方法有废料排样、少废料排样、无废料排样。

9・凸、凹模刃口分开加工法为了保证间隙值应满足的条件| 3制| S d| < Z rn aXmin 10・搭边的作用是补偿定位误差和剪板误差，还可以使条料有一定的刚度，便于送进11・降低冲裁力的方法有材料加热冲裁、阶梯凸模、斜刃冲裁12・冲裁时所产生的总压力包括冲裁力，卸料力，顶件或推件力13・冲模加工方法不同，刃口尺寸的计算方法基本分为两类1凸，凹模分别加工法2凸，凹模配作法14・模具压力中心应该通过压力机滑块的中心线。

冲压工艺与模具设计题库（实用版）目录一、冲压工艺概述1.冲压工艺的定义及优点2.冲压工艺的类型及应用3.冲压工艺对材料性能的影响二、冲压模具设计1.冲压模具的定义及分类2.冲压模具设计的基本原则3.冲压模具设计的主要内容4.冲压模具设计中应注意的问题三、冲压工艺与模具设计的关系1.冲压工艺对模具设计的影响2.模具设计对冲压工艺的影响四、冲压工艺及模具设计的发展现状与趋势1.我国冲压工艺及模具设计的发展现状2.冲压工艺及模具设计的发展趋势正文一、冲压工艺概述冲压工艺是一种利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

冲压工艺具有生产率高、操作简便、尺寸稳定、互换性好以及材料利用率高等优点。

根据加工方法的不同，冲压工艺可分为冲裁工艺、弯曲工艺、拉深工艺、胀形工艺等。

在冲压工艺过程中，材料性能会发生变化，如冷作硬化现象，这是由于材料在冷塑变形时引起的。

二、冲压模具设计冲压模具是冲压工艺中必不可少的一部分，其设计质量直接影响到冲压工艺的效率和质量。

冲压模具可分为冷冲模、热冲模和复合冲模等，根据模具的使用场合和材料性能来选择。

在冲压模具设计中，需要遵循一些基本原则，如确保模具的强度和刚度、考虑模具的耐磨性和耐热性、以及优化模具的结构以降低制造成本。

冲压模具设计的主要内容包括模具的结构设计、材料选择、热处理和表面处理等。

三、冲压工艺与模具设计的关系冲压工艺与模具设计之间存在密切的联系，两者相互影响。

冲压工艺对模具设计的影响主要体现在模具的设计要求上，如模具的强度、刚度、耐磨性等。

而模具设计对冲压工艺的影响主要体现在模具的使用效果上，如冲压质量、生产效率等。

四、冲压工艺及模具设计的发展现状与趋势在我国，冲压工艺及模具设计在加工行业和钢材制造业中得到了大量的应用，具有极为广阔的发展前景。

然而，在实施冲压工艺过程中，模具的设计效率和质量仍是影响冲压工艺应用质量的主要因素。

冲压工艺及模具设计考试试题一、选择题1.冲压工艺的根本原理是〔〕– A. 杰克原理– B. 维尔斯定律– C. 帕斯卡原理– D. 阿基米德原理2.冲压工艺中常用的材料是〔〕– A. 木材– B. 塑料– C. 金属– D. 纺织品3.以下哪一项不属于冲压工艺的主要特点〔〕– A. 生产效率高– B. 适用于小批量生产– C. 建模时间长– D. 加工精度高4.冲压模具在设计中，应注意以下哪一项〔〕– A. 模具材料的选择– B. 模具结构的合理性– C. 模具的加工工艺– D. 所有选项都正确5.以以下图所示的模具属于〔〕模具图片– A. 剪切模– B. 冲孔模– C. 弯曲模– D. 压铸模二、判断题1.冲压工艺是一种无损加工方法。

〔〕2.冲床是冲压工艺中常用的加工设备之一。

〔〕3.冲压模具的主要功能是通过冲击力对金属材料进行形状的变化。

〔〕4.冲压工艺中的模具设计可以直接影响产品的外观和质量。

〔〕5.冲压工艺主要适用于大批量生产，不适用于小批量或单件生产。

〔〕三、简答题1.请简要介绍冲压工艺的主要步骤。

2.冲压模具的常用材料有哪些？请分别列举其特点。

3.冲压工艺中的模具结构有哪些常见形式？请举例说明。

4.冲压工艺在汽车制造中的应用有哪些？5.冲压工艺在电子产品制造中的应用有哪些？四、综合题请以某个具体的产品为例，结合冲压工艺和模具设计知识，详细描述该产品的冲压加工过程，并分析该产品冲压工艺中可能存在的难点和解决方法。

注意：本文档为Markdown文本格式，请在支持Markdown格式的编辑器中查看。

冲压工艺与模具设计试卷2一、填空题（40分）概括起来，冲压工序可以分为________________ 和________________ 两大类。

前者主要有__________________________ 、________________ 、 _____ ，而厉者主要有 _______ __________________________ 、________________ 、 _____ 、缩口等。

__________________________ （8）所谓金属塑性，是指固体材料在外力作用下发生_________________________________ 。

塑性不仅与材料木身的性质有关，还与 _________________ 和_________________ 有关。

（3）塑性变形时应力应变关系是________________ 、________________ 、应力应变不能_____ o （3 ）当作用于毛坯变形区内的拉应力的绝对值为_________________ 时，在这个方向上的变形一定是_______________ ，如________________ 、________________ 等，一般以变形区板材_______________ 为特征。

（5）冲裁的三个阶段为：________________ 、________________ , _______________ o （3）普通冲裁件端面由________________ 、________________ 、 _______________ 和毛刺四个特征区组成。

（3 ）冲裁间隙大小与________________ 、________________ 和工件的质量要求等有关。

（2）挡料销的作用挡住__________________ 或冲压件轮廓以限制条料的__________________ 。

<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

2．冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

3．一般的金属材料在冷塑变形时会引起材料性能的变化。

随着变形程度的增加，所有的强度、硬度都提高，同时塑性指标降低，这种现象称为冷作硬化。

4．拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

5．材料的屈强比小，均匀延伸率大有利于成形极限的提高。

6．冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。

7．翻孔件的变形程度用翻孔系数K 表示，变形程度最大时，口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙，冲裁件尺寸精度可达IT8-IT6级。

10．冷冲压模具是实现冷冲压工艺的一种工艺装备。

11．落料和冲孔属于分离工序，拉深和弯曲属于成形工序。

12．变形温度对金属塑性的影响很大，一般来说，随着变形温度的升高，塑性提高，变形抗力降低。

14．材料在塑性变形中，变形前的体积等于变形后的体积，用公式来表示即：ε1+ε2+ε3=0 。

15．冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。

16．冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。

18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高。

19．拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具。

22冲压工艺分为两大类，一类叫分离工序，一类是变形工序。

< < 冲压工艺与模具设计>> 试题库及答案一填空题1 •冷冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

2 •冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

3 •一般的金属材料在冷塑变形时会弓I起材料性能的变化。

随着变形程度的增加，所有的强度、硬度都提高，同时塑性指标降低，这种现象称为冷作硬化。

4 •拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

5 •材料的屈强比小，均匀延伸率大有利于成形极限的提高。

6 •冲裁件的断面分为圆角，光面，毛面，毛刺 ___________________________________________________________ 四个区域。

7 •翻孔件的变形程度用翻孔系数K 表示，变形程度最大时，口部可能岀现开裂8 •缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9•精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙，冲裁件尺寸精度可达IT8-IT6 级。

10 •冷冲压模具是实现冷冲压工艺的一种工艺装备。

11 •落料和冲孔属于分离工序，拉深和弯曲属于成形工序。

12 •变形温度对金属塑性的影响很大，一般来说，随着变形温度的升高，塑性提高，变形抗力降低。

15 •冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。

______________16 •冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

14 •材料在塑性变形中，变形前的体积等于变形后的体积，用公式来表示即:17 •冲裁件之间及冲裁件与条料侧边之间留下的余料称作差和下料误差，确保冲出合格的制件。

18 •弯曲零件的尺寸与模具工作零件尺寸不一致是由于搭边。

它能补偿条料送进时的定位误弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高19 •拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具22冲压工艺分为两大类，一类叫分离工序，一类是变形工序。

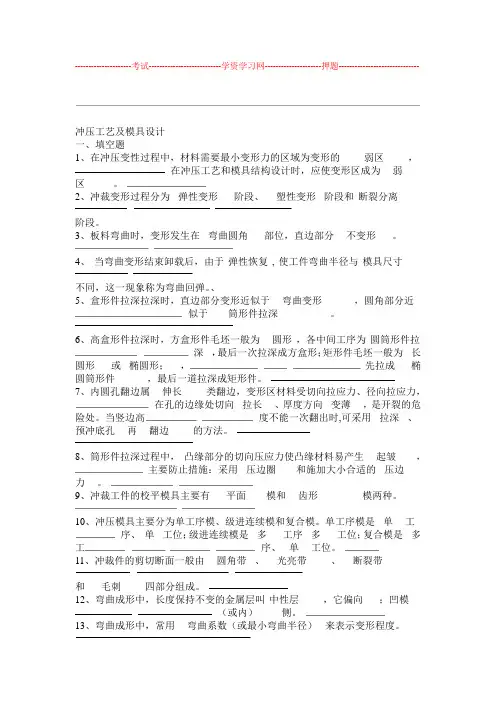

---------------------考试---------------------------学资学习网---------------------押题------------------------------冲压工艺及模具设计一、填空题1、在冲压变性过程中，材料需要最小变形力的区域为变形的弱区，在冲压工艺和模具结构设计时，应使变形区成为弱区。

2、冲裁变形过程分为弹性变形阶段、塑性变形阶段和断裂分离阶段。

3、板料弯曲时，变形发生在弯曲圆角部位，直边部分不变形。

4、当弯曲变形结束卸载后，由于弹性恢复, 使工件弯曲半径与模具尺寸不同，这一现象称为弯曲回弹。

、5、盒形件拉深拉深时，直边部分变形近似于弯曲变形，圆角部分近似于筒形件拉深。

6、高盒形件拉深时，方盒形件毛坯一般为圆形，各中间工序为圆筒形件拉深，最后一次拉深成方盒形；矩形件毛坯一般为长圆形或椭圆形；，先拉成椭圆筒形件，最后一道拉深成矩形件。

7、内圆孔翻边属伸长类翻边，变形区材料受切向拉应力、径向拉应力，在孔的边缘处切向拉长、厚度方向变薄，是开裂的危险处。

当竖边高度不能一次翻出时,可采用拉深、预冲底孔再翻边的方法。

8、筒形件拉深过程中，凸缘部分的切向压应力使凸缘材料易产生起皱，主要防止措施：采用压边圈和施加大小合适的压边力。

9、冲裁工件的校平模具主要有平面模和齿形模两种。

10、冲压模具主要分为单工序模、级进连续模和复合模。

单工序模是单工序、单工位；级进连续模是多工序多工位；复合模是多工序、单工位。

11、冲裁件的剪切断面一般由圆角带、光亮带、断裂带和毛刺四部分组成。

12、弯曲成形中，长度保持不变的金属层叫中性层，它偏向；凹模（或内）侧。

13、弯曲成形中，常用弯曲系数（或最小弯曲半径）来表示变形程度。

14、筒形件拉深时，底部圆角处的材料厚度厚度最小、强度最低以及两拉一压的应力状态，使其成为最薄弱处，最易发生开裂。

15、任何直径的半球形件拉深系数都为定值0.71 ，均可一次拉成。

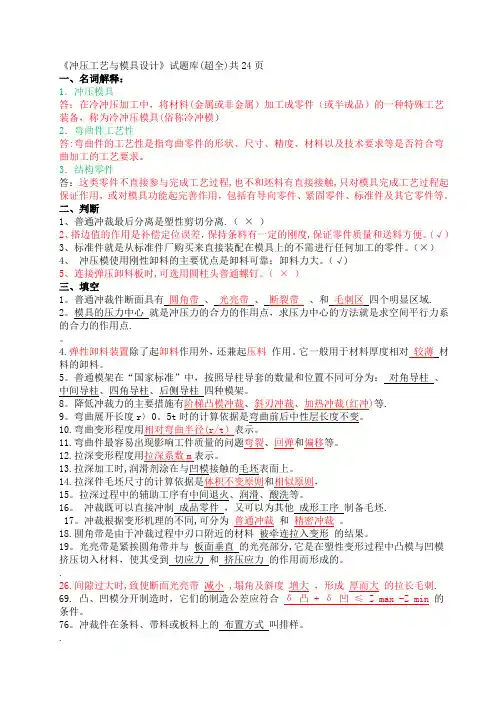

《冲压工艺与模具设计》试题库(超全)共24页一、名词解释：1．冲压模具答：在冷冲压加工中，将材料(金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具(俗称冷冲模）2．弯曲件工艺性答:弯曲件的工艺性是指弯曲零件的形状、尺寸、精度、材料以及技术要求等是否符合弯曲加工的工艺要求。

3．结构零件答：这类零件不直接参与完成工艺过程,也不和坯料有直接接触,只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括有导向零件、紧固零件、标准件及其它零件等。

二、判断1、普通冲裁最后分离是塑性剪切分离.（×）2、搭边值的作用是补偿定位误差，保持条料有一定的刚度,保证零件质量和送料方便。

(√）3、标准件就是从标准件厂购买来直接装配在模具上的不需进行任何加工的零件。

（×）4、冲压模使用刚性卸料的主要优点是卸料可靠；卸料力大。

（√)5、连接弹压卸料板时,可选用圆柱头普通螺钉。

（×）三、填空1。

普通冲裁件断面具有圆角带、光亮带、断裂带、和毛刺区四个明显区域. 2。

模具的压力中心就是冲压力的合力的作用点，求压力中心的方法就是求空间平行力系的合力的作用点.。

4.弹性卸料装置除了起卸料作用外，还兼起压料作用。

它一般用于材料厚度相对较薄材料的卸料。

5。

普通模架在“国家标准”中，按照导柱导套的数量和位置不同可分为：对角导柱、中间导柱、四角导柱、后侧导柱四种模架。

8。

降低冲裁力的主要措施有阶梯凸模冲裁、斜刃冲裁、加热冲裁(红冲)等.9。

弯曲展开长度r〉0。

5t时的计算依据是弯曲前后中性层长度不变。

10.弯曲变形程度用相对弯曲半径(r/t）表示。

11.弯曲件最容易出现影响工件质量的问题弯裂、回弹和偏移等。

12.拉深变形程度用拉深系数m表示。

13.拉深加工时,润滑剂涂在与凹模接触的毛坯表面上。

14.拉深件毛坯尺寸的计算依据是体积不变原则和相似原则，15。

拉深过程中的辅助工序有中间退火、润滑、酸洗等。

冷冲压工艺与模具设计习题集一、填空题1、冷冲压工根据材料的变形性质，可分为和。

2、分离工序是指。

如：、、、等。

3、变形工序是指。

如：、、、等。

4、拉伸试验的塑性指标，可以用和来表示。

5、塑性是指。

6、反载软化现象是指。

7、曲柄压力机按照连杆数目可以分为、、，按照滑块数目可以分为、、。

8、压力机的闭合高度是指压力机的滑块位于位置时，滑块下端面到上表面之间的距离。

9、模具的封闭高度是指。

10、选择压力机时，主要是选择压力机的和两个方面。

11、压力机的封闭高度和模具的封闭高度应满足的关系式。

12、对于拉深件，压力机的行程应大于零件高度的倍。

13、根据冲裁变形机理不同，冲裁工艺可以分为和两大类。

14、冲裁是利用的一种冲压工序。

它包括、、、等工序，其中和是冲裁中最常见的两种工序。

15、冲裁变形过程大致可分为、、三个阶段。

16、冲裁件的断面由、、、四个部分组成。

17、落料件的尺寸与刃口尺寸相等，冲孔件的尺寸与刃口尺寸相等。

18、降低冲裁力的措施有、、等。

19、模具的压力中心是指。

为了确保压力机和模具正常工作，应使冲模的压力中心与相重合。

20、冲裁所产生的废料可分为两类，即：和，要提高材料利用率，主要是应从减少着手。

21、冲裁模按工序组合方式可分为、、。

22、弹压卸料装置一般由、和组成。

23、斜楔式水平冲裁模的最大特征就是依靠斜楔把压力机的运动转变为滑块的运动。

24、级进模的两种基本结构类型：用定距的级进模和用定距的级进模。

25、按照复合模工作零件安装位置的不同，可分为复合模和复合模。

26、普通模架在国家标准中，可分为：、、、四种。

27、卸料零件的目的是将冲裁后卡箍在的冲件或废料卸掉推件和顶件的目的都是从中卸下冲件或废料。

28、侧刃常被用于定距精度和生产效率要求高的中，其作用是控制条料进给方向上的。

29、窄版弯曲后截面呈形状，窄版弯曲时，应变状态是的，而应力状态是。

30、最小弯曲半径的影响因素有、弯曲方向、材料的热处理情况和。
